Электронные индикаторные отвертки их виды и особенности

Тестеры напряжения бесконтактного типа

Индикаторная отвертка бесконтактного типа тоже работает от батарейки, но элемент питания стоит более мощный — мини-батарейка типа 23A на 12 В. Внешне определить устройство просто — жало не металлическое, а пластиковое.

Отличие бесконтактных тестерных отверток в том, что для определения наличия напряжения, нет необходимости прикасаться к токоведущим частям металлическим щупом. Напряжение «находится» по наводкам. То есть данный вид — это только индикатор, который позволяет определить наличие напряжения. Для того чтобы можно было находить разные источники напряжения, обычно имеют несколько режимов работы по чувствительности.

Отвертка-пробник бесконтактного типа имеет пластиковый щуп

По возможностям они такие же, как описанные выше. С той лишь разницей, что необязательно добиваться контакта с токонесущей частью или с изоляцией провода. Бесконтактная индикаторная отвертка может находиться в нескольких сантиметрах от объекта и при этом сигнализировать о наличии напряжения. В этом случае «светодиод моргает», включается звуковая сигнализация (пищит). Когда нужны бесконтактные тестеры напряжения? Когда надо определить, есть ли в кабель-канале провод под напряжением или нет. Если вы прокладывали проводку сами, то наверняка и так знаете, где что идет (лучше, конечно, иметь схему). Если же проводка вам досталась «в наследство» или вам ее сделали специалисты, а схему не оставили, при помощи этого приборчика можно определить, стоит ли вскрывать кабель канал или нет.

И это еще не все функции. Например, бесконтактный тестер может найти металлический предмет (проводов без напряжения или арматуры) в стене. Правда, порог чувствительности у них совсем небольшой, и лучше воспользоваться специальным прибором — детектором скрытой проводки. Так что это не слишком нужное дополнение. Хотя, есть, наверное, модели, которые могут отыскать глубоко проложенную проводку. Но комбинированные устройства, обычно, обладают меньшей точностью. Так что стоит ли доплачивать за эту функцию — решать вам.

Почему индикаторная отвертка светится на всех проводах?

Иногда, проверяя объект, мастер обнаруживает, что прибор светится даже в случае, если не должен. Это значит, что вместо «нуля» и «фазы» в проводке две «фазы». В редких случаях это показатель того, что электронная индикаторная отвертка некорректно сработала, но, если есть уверенность в ее исправности, то проблему нужно искать в сети. Причин такому явлению есть несколько:

  1. Обрыв «ноля» . Он может произойти на вводе проводки в квартиру, в щитке либо в распределительной коробке в комнате. Если это произошло в электрощитке, свет в квартире погаснет, но розетки продолжают работать. При обрыве «ноля» в коробке в комнате свет погаснет только в этом помещении.
  2. Старая проводка, использование пробок вместо автоматических выключателей . Если выбивает одну пробку, «фаза» возникает в двух гнездах, и чтобы этого избежать, рекомендуется заменить проводку на современную с использованием нулевой шины.
  3. Механическое повреждение . Сделать его можно, например, вбив гвоздь в стену, где проходит проводка. Обезопасить себя от этого можно, предварительно проверив, нет ли таковой в стене.

Функциональные возможности разных типов отверток с индикатором

В каждом доме есть минимальный набор нужных инструментов, таких как молоток, гвозди, плоскогубцы.Вместе с ними должна быть и отвертка с индикатором. Ведь только с ее помощью можно проверить напряжение в розетке, ток, а также расположение проводки и микроволн без вреда для своего здоровья.

Отвертка-индикатор очень проста в использовании, вам не нужно изучать дополнительные схемы и инструкции, разбираться с деталями инструмента. Легко разобраться, как работает индикатор, может даже новичок.

Зажимая кнопку с одной стороны и используя другой конец индикатора для измерения напряжения, мы получаем светящуюся лампочку, которая говорит о присутствии тока. Так работают данные приборы с лампочками и со светодиодными определителями. Транзистор, который также находится в данном типе инструментов, помогает определить обрыв цепи, полярность источника тока и находить месторасположение проводки.

Инструмент со светодиодным индикатором включает в себя батарейку, что увеличивает продолжительность использования прибора. Данным устройством можно не только измерять наличие тока, но и бесконтактным способом проверять целостность проводки и кабеля. Светодиод помогает определить наличие или отсутствие напряжения. Инструкция к нему тоже не нужна.

Все популярней становится электронный индикатор. Он может иметь специальный дисплей, а также выпускаться и без него. Вместо светового, в электронном используют звуковой указатель напряжения, что делает его более удобным в использовании. Иногда к такому прибору прилагается инструкция.

Универсальный индикатор поможет проанализировать проводку и выявить места замыкания. Он очень хорошо справляется в работе с электроприборами и автотранспортом. В данном типе приборов используется и звуковой, и световой определитель.

Она является хорошим помощником при ремонтных работах, помогает разобрать, где какой провод находится, и затем уже проводить подключение осветительных приборов и выключателей.

Например, чтобы вмонтировать розетку в стену, вам понадобятся такие вещи:

  • розетка;
  • шурупы;
  • «стакан»;
  • отвертка с индикатором;
  • гипс.

Инструмент с обычным индикатором нужно зажимать с одной стороны, и только тогда проводить измерительные действия. Прибор со светодиодом не нужно зажимать, он сам загорится, если вы проверяете фазный контакт. Универсальная отвертка имеет переключатель режимов работы.

Можно выбрать как контактное использование, так и бесконтактное, с высокой или низкой чувствительностью. То, как работает индикаторная отвертка, зависит от ее типа.

Индикаторная отвертка используется в таких случаях:

  • проверка цепи с током;
  • поиск разрыва;
  • диагностика цепи;
  • проверка полярности и состояния аккумулятора;
  • проверка целостности провода;
  • проверка правильности подключения выключателя к фазе.

В каждом из этих случаев придерживайтесь важных пунктов инструкции по технике безопасности.

Если проверять цепь с переменным током, то нужно притрагиваться индикатором к оголенному проводу. Для диагностирования разрыва следует провести боковой стороной индикатора по проводу. Во всех случаях при наличии напряжения произойдет световой или звуковой сигнал.

На корпусе не должно быть трещин или других признаков поломки. Если индикаторная отвертка работает на батарейках, то не стоит забывать об их смене. Для этого даже не нужно инструкции.

Если вы нашли даже незначительную поломку, то лучше сразу выбросить такое устройство. Его можно купить за небольшие деньги, а починка старого инструмента обойдется вам гораздо дороже.

При проверочных работах не стоит спешить. Лучше несколько раз аккуратно перепроверить, чем получить повреждения от тока.

Если вы не уверены в правильности использования того или иного типа индикатора, то лучше обратиться за помощью к специалисту и с ним обсудить, как же нужно использовать данное устройство.

  • Порядок работы инструмента
  • Применение инструмента

Во время выполнения любых видов ремонтных работ, прежде всего, возникает вопрос электробезопасности. Обусловлено это тем, что неожиданный разряд электрического тока приведет к возникновению травм и прочим неприятным последствиям. Чтобы понять, находятся ли провода под напряжением, поможет обычная индикаторная отвертка.

Принцип работы и виды индикаторных отверток

Для начала, пожалуй, стоит разобраться, каким образом работает этот прибор. Ведь знание принципа работы той или иной техники позволяет правильно и продуктивно ее использовать.

Сегодня в любом из строительных супермаркетов или магазине специализирующимся на продаже электрики, Вы можете найти несколько видов отверток-индикаторов. Стоит добавить, что стоят все они не дорого, и, если в вашем доме ни одной из них еще нет, то мы надеемся, что эта статья, поможет определить какая из них будет полезна именно Вам.

Отвертка – индикатор

с неоновой лампой

Отвертка – индикатор с неоновой лампой, пожалуй, самый простой и распространенный, для домашнего использования, пробник. Если Вам требуется определить, есть ли в сети напряжение либо наличие фазы в проводнике, то эта отвертка-индикатор отлично подойдет для решения этой задачи.

Вместе с тем, применение ее в случаях, когда напряжение сети имеет значение меньше чем 60 В, не эффективно. Это связанно с довольно высоким «порогом» срабатывания, равным, как раз, 60 В.

Принцип работы индикатора
с неоновой лампой, заключается в следующем: при проверке напряжения электрического тока в розетке, или где бы это ни было еще, ток проходит через, так называемый, резистор (широко применяемый компонент практически всех электронных и электрических приборов и устройств). После прохождения резистора, электрический ток попадает на один из контактов неоновой лампочки, при этом второй контакт замыкается телом пользователя прибора (путем прикладывания пальца к специальному контакту, расположенному на корпусе индикатора).

При этом, когда в сети имеется напряжение, лампочка индикатора начнет светиться. Сопротивление и емкость тела пользователя, то есть Вас, в такой отвертке, частично включаются в цепь лампочки. Если Вы не прикоснетесь пальцем к контакту на отвертке, лампочка гореть не будет.

Отвертка-индикатор со светодиодом

Спектр применения этого вида пробника, несколько шире вышеописанного. Помимо прочего, основными отличиями этой отвертки является:

  • светодиод вместо неоновой лампочки;
  • возможность работы с электрическими сетями напряжение в которых меньше 60 В;
  • возможность проверки не только наличия или отсутствия фазы, но и проверка целостности проводки (кабелей и проводов). К тому же делать это возможно как контактным так и бесконтактным способом;
  • наличие встроенной батарейки.
  • наличие транзистора.

Принцип работы с этой отверткой – индикатором
не чем не отличается от принципа работы с предыдущим пробником.

Отвертка-индикатор со светодиодом состоит из:

  1. «пера» (в виде обычной плоской отвертки), предназначенного для непосредственного контакта с находящимися под напряжением элементами;
  2. оконечного элемента, который предназначен для определения напряжения в сети без контакта с находящимися под напряжением элементами (бесконтактный способ).
  3. ручка, которая состоит из прозрачного материала-диэлектрика.

В ходе работы, загоревшийся светодиод сигнализирует о наличии в сети напряжения
.

Универсальная отвертка – индикатор

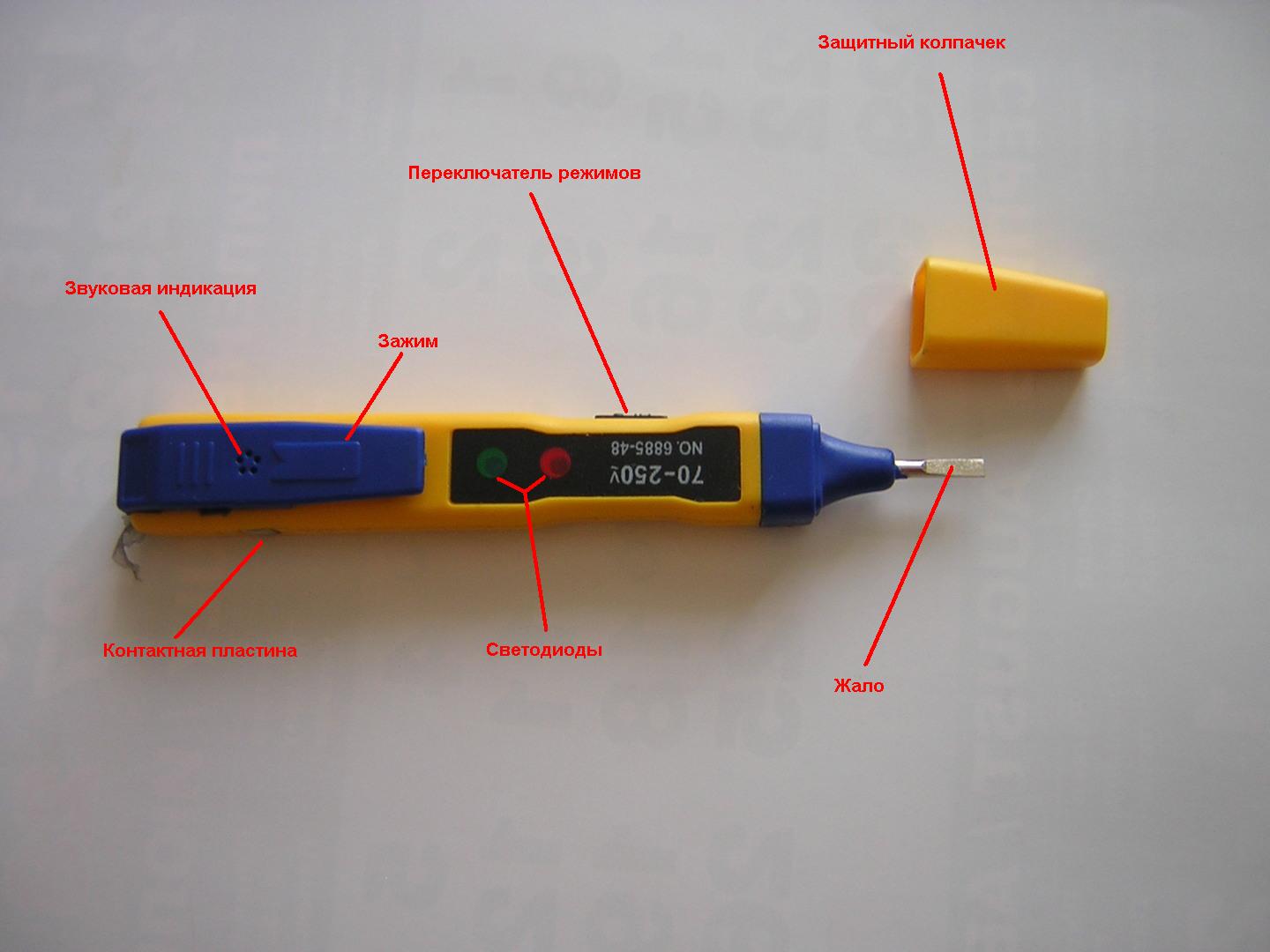

Кроме уже описанных пробников, сегодня все больше набирают популярность универсальные отвертки – индикаторы
. С их помощью можно проверить сеть на наличие напряжения, определить фазу
, протестировать сеть на наличие короткого замыкания или обрывов. Они превосходно подходят для применения не только в быту, но и, например, при ремонте автомобиля (определяет наличие постоянного и переменного тока).

Кроме того, в зависимости от модели и производителя, такие пробники способны сигнализировать (например, о наличии напряжения) не только световым сигналом, но и звуковым, что, несомненно, делает их использование более комфортным и безопасным.

Конструкция такого типа отверток, также предполагает наличие в них батарейки. Принцип работы устройства прост: индикация звуком или светом происходит в случае, если в сети присутствует напряжение.

Бытовые методы проверки наличия заземления

Если понятно зачем нужно заземление в розетке, то остается вопрос как узнать работает ли оно – ведь на практике ноль в сети всегда заземлен и по сути подключение идет по одному и тому же проводу. Здесь надо понимать, что в ряде случаев заземление это дополнительный ноль, но по возможности с меньшим сопротивлением провода. Также надо учитывать, что в квартире проводка может быть сделана правильно, но если на подъездном щитке нет отдельных клемм для заземления, то провод могут оставить неподключенным до того времени, как в доме будет смонтирована отдельная шина заземления.

Для простейшей проверки нужен индикатор напряжения или тестер, лампочка-контролька и отвертка.

Визуальный осмотр

Первым делом надо посмотреть на конструкцию розеток в доме – в них может быть только два отверстия под штепсель или с дополнительными контактами.

В первом случае ясно, что конструкция самих розеток не предусматривает наличие заземления. Во втором, что подключение защиты к ним возможно в принципе, но есть ли она на самом деле, надо проверять дополнительно.

Дальше разбирается сама розетка – здесь надо смотреть, какое количество проводов выходит из стены и какого они цвета. По стандартам фаза подключается проводом коричневого (черного, серого, белого) цвета, ноль синего, а заземление двухцветным желто-зеленым. В старых домах это может быть просто двух или трехжильный одноцветный провод. Если использовано только два провода то это однозначно говорит про отсутствие заземления. Если выходит три жилы, значит будет требоваться дополнительная проверка.

Дополнительно надо осмотреть щиток возле электросчетчика – если в квартиру заходит только два провода это также говорит о том, что заземление отсутствует изначально.

Зануление при отсутствии заземления

Есть вероятность обнаружить только два входящих в квартиру провода, но при этом при осмотре розеток видно, что контакты для заземления и нулевой провод закорочены между собой перемычкой. Этот вариант подключения называется занулением, но использовать его запрещено правилами ПУЭ, так как при коротком замыкании напряжение сразу же оказывается на корпусах приборов и возникают высокая вероятность поражения человека электрическим током.

Даже без короткого замыкания такое подключение опасно при достаточно распространённой поломке – отгорании нулевого провода на вводном автомате. В этом случае фаза через контакты приборов оказывается на нулевом проводе, который после перегорания не подключен к заземлению. Индикатор напряжения будет показывать фазу во всех контактах розеток.

О том что такое зануление и чем оно опасно смотрите в этом видео:

Как определить наличие заземления

Если на розетку выведены три провода и все они к ней подключены, что проверить работоспособность заземления можно тестером или обычной лампочкой.

Для этого необходимо определить на каком проводе сидит фаза, что делается индикатором напряжения. При этом, если фаза обнаруживается на двух проводах, значит сеть неисправна.

Когда фаза найдена, к ней касаются одним проводом лампочки, а вторым поочередно дотрагиваются до нуля и заземления. При прикосновении к нулевому проводу лампочка должна засветиться, а вот есть ли заземление, надо смотреть по ее поведению – возможны следующие варианты:

  • Лампочка не светится. Это значит что заземление отсутствует – скорее всего, в распределительном щитке провод никуда не подключен.
  • Лампочка светится точно так же как и при подключении к нулевому проводу. Значит заземление есть и в случае короткого замыкания току будет куда уйти, но отсутствует защита, срабатывающая на ток утечки.
  • Лампочка начинает светиться (в некоторых случаях не успевает загореться), но тут же во всей квартире выключается электричество. Значит заземление подключено и работает правильно – на вводном щитке квартиры стоит автомат УЗО, отсекающий напряжение при возникновении тока утечки, который уходит на провод заземления.

При проверке надо обращать внимание на яркость свечения лампочки или на то, какие значения показывает вольтметр. Если по сравнению с подсоединением к нулевому проводу лампочка светится тусклее (или напряжение меньше) значит сопротивление заземляющего провода выше и эффективность его низкая

Как пользоваться индикаторной отверткой?

Делать это можно контактным и бесконтактным способом. Если используется неоновая индикаторная отвертка, то применять можно только первый вариант. Если у прибора есть встроенные батарейки, они могут использоваться для определения наличия напряжения без их соприкосновения с проводником

Как правильно пользоваться индикаторной отверткой, важно знать не только электрикам и хозяевам, желающим самостоятельно устранять дома проблемы с электричеством, но и владельцам автомобилей. Последние могут с ее помощью определять неисправности в сети с постоянным током в 6-24 В

Учитывать при применении инструмента нужно и меры безопасности:

  1. Используйте только приборы без повреждений.
  2. Извлекать из приспособления можно только батарейку и никакие другие запчасти.
  3. Следите за тем, чтобы винт отвертки был прочно закручен.
  4. Нельзя применять устройство в условиях высокой влажности.
  5. При использовании инструмента нужно учитывать пределы его технических параметров.

https://youtube.com/watch?v=ZYVfSu7cn70

Как индикаторной отверткой определить «фазу» и «ноль»?

Есть два способа выполнения этой задачи. Рассмотреть их можно на примере того, как проверить розетку индикаторной отверткой. Используется для этого контактный способ. Прикоснитесь щупом приспособления к клемме розетки. Если загорелась лампочка, значит, это «фаза», а если нет – «ноль». Аналогичен и способ того, как найти «фазу» индикаторной отверткой в проводе – к нему нужно приложить щуп прибора. Учтите, что в случае отключения проверяемого объекта от сети или обрыве цепи индикатор не загорится даже при ее наличии.

Как найти проводку в стене индикаторной отверткой?

Для этого может использоваться один из способов проверки:

  1. Контактный. Это простой способ того, как индикаторной отверткой найти провод в стене. Жалом отвертки нужно прикоснуться к исследуемой поверхности и поводить ею. Если в стене есть провод, лампа прибора загорится.
  2. Бесконтактный. Применяя его, нужно взять инструмент за жало и приложить к стене его пятачком (торцом). При наличии провода сработает индикатор прибора.

Поиск проводки в стене, в котором используется индикаторная проводка, считается не идеальным способом по нескольким причинам:

  1. Из-за трения устройства о поверхность может возникнуть статическое напряжение, что может повлечь его ложные срабатывания.
  2. Если в стене есть арматура, она может стать причиной искажения сигнала.
  3. Возникновение погрешности или неправильного срабатывания прибора может вызвать и маленькая глубина его чувствительности – 1,5-2 см. Если провод находится глубже и/или расположен в канале, реакция инструмента будет не информативной.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

С помощью каких устройств можно узнать фазу или ноль

Для нахождения ноля или фазы можно взять и точные устройства, которые не сильно сложны в эксплуатации, но при этом помогут точно определить, в каких проводах располагается ноль или фаза.

Как определить фазу и ноль индикаторной отверткой

Вся внутренняя конструкция этого прибора собрана в полое тело из материала, обладающего диэлектрическими свойствами.

Основной частью такой отвертки является металлическая шпилька, которая обычно имеет плоскую форму

Чтобы уменьшить риск соприкосновения по неосторожности с остальными проводящими компонентами, находящимися поблизости с испытательной линией, открытая часть наконечника обычно маленького размера

Важно! Во время теста конец отвертки-индикатора следует считать полностью контактным. При острой нужде он способен выполнить простейшую задачу, например, отвинтив шурупы, которыми крепится крышка гнезда или переключателя

Но постоянное использование его как отвертки ухудшает качество проверки и негативно сказывается на общем состоянии прибора.

Стержень из металла, который входит в наконечник корпуса, превращается в проводник, который соединен с конструкцией внутри отвертки. Данная электрическая микросхема состоит в первую очередь из сильного резистора с минимальным значением в 500 000 Ом. Его основная цель — снизить интенсивность тока при подключении к цепи до безопасного для человеческого организма значения.

Следующим элементом является лампочка на основе неона, которая испускает ток даже при малых токах. Взаимный электрический контакт всех компонентов цепи обеспечивается зажимной пружиной. Отвертка заканчивается заглушкой. Она ввинчивается в конец внешней оболочки (он может быть полностью металлическим или металлическим «каблуком»). Другими словами, этот элемент действует как контактная площадка во время процесса проверки.

Когда происходит касание площадки-контакта отвертки пальцем, она «присоединяется» к цепи. Во-первых, само тело обладает электропроводностью, а во-вторых, это мощный «конденсатор». По этому принципу происходит процесс поиска фазы и ноля.

В случае, когда шип отвертки попадает в фазу и цепь замкнута, напряжения хватит для генерации тока, который не причиняет вреда человеческому телу, вызывая загорание неона. В той же ситуации, если тест падает на нулевую точку контакта, свечение не будет испускаться.

Мультиметром

Мультиметр — это еще одно контрольно-измерительное устройство, которому необходимо овладеть домашнему мастеру. Цена прибора невысока ( стоимость полностью функциональной модели составляет от 300 до 500 рублей*). Более того, если такое приобретение возможно, оно определенно востребовано, так как устройство многофункционально.

Мультиметр должен быть одним из элементов инструментального «арсенала» хорошего хозяина дома или квартиры.

Важно! Если проводка состоит из трех каналов: фазового проводника, нейтрального провода и канала защитного заземления, но без цветового кода, или, если он неясен, или если его надежность неизвестна, можно использовать метод исключения

Тестер

Как с помощью тестера определить фазу:

  1. Мультиметр готовится к работе. Черные измерительные провода подключены к разъему COM, а красные измерительные провода — к разъему измерения напряжения.
  2. Переключатель режима работы помещается на секцию, предназначенную для замеров напряженности переменного тока (

V или ACV), и стрелка будет установлена ​​на значение, которое превышает значение в сети. В другой вариации это может быть, например, 500, 600 или 750 вольт.

Далее выполняется измерение напряжения между зачищенными проводниками. В этом случае может быть три комбинации. Первая — между фазой и нулем напряжение должно быть близко к стандартному напряженность равная 220 вольт. Вторая — между фазой и землей может быть одинаковое напряжение. Однако, действительно, если линия оборудована системой защиты от утечки тока (устройство защиты от остаточных токов — УЗО), эта защита может работать должным образом. Если УЗО нет или ток утечки мал, напряжение остается в пределах номинального диапазона. Третья — между нулем и землей не должно быть напряжения

Это только последний вариант, показывающий, что провод, который не включает измерение, является фазовым.

Важно! После проверки напряжение нужно отключить, и оголенный конец провода должен быть изолирован и маркирован. Например, можно наклеить белую ленту и сделать на ней соответствующую надпись

Умные отвертки электронного типа

Электронная индикаторная отвертка, благодаря своим техническим характеристикам и широкой функциональности, получила название мини-мультиметра. Однако такие устройства не относятся к категории измерительных, поэтому полученные результаты не следует считать абсолютно точными.

В зависимости от модификации, данные измерений могут отображаться на жидкокристаллическом дисплее или фиксироваться светодиодными лампочками на шкале напряжений. Нередко применяются различные комбинации светодиодов с несколькими цветами. Чаще всего используется зеленый и красный цвет. В некоторых моделях имеется звуковая сигнализация, оповещающая о том, что присутствует напряжение. Замеры производятся в диапазоне 12-220 вольт. Принцип действия в целом такой же, как и у обычных отверток.

Существует два режима работы индикаторов – контактный и бесконтактный. В первом случае прибор функционирует по обычной схеме, а во втором – может работать в режимах повышенной или пониженной чувствительности.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

  1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
  2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
  3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
  4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

При ремонте электрической проводки, или ее обслуживании часто может потребоваться определить какой провод подключен к нулю, а какой к фазе. Это требуется для установки выключателей или коммутации другого электрооборудования. Прежде, чем рассказать, как определить ноль и фазу, расскажем о связанных с этим предрассудках.

Виды индикаторных отверток

Приспособления классифицируется в зависимости от устройства и принципа работы. В соответствие с тем, какой у нее индикатор напряжения, отвертка может быть таких видов:

  • неоновой;
  • светодиодной;
  • универсальной.

Неоновая индикаторная отвертка

Наконечник такого прибора имеет соединение с резистором, снижающим напряжение, благодаря чему он становится безопасным для работы. Внутри корпуса приспособления расположена неоновая лампа, которая одним контактом соединена с резистором, а вторым – с контактной пластиной. Чтобы привести измеритель фаз в работу, к последней нужно приложить палец, вставив прибор в розетку или дотронувшись его кончиком до провода.

При наличии напряжения лампа загорается. Если этого не происходит, значит напряжение отсутствует. Индикаторная неоновая отвертка используется только для поиска фазового проводника или определения наличия напряжения в сети. Ее чувствительность составляет минимум 60 В. Найти с применением этого прибора место обрыва в электрической цепи не удастся.

Светодиодная индикаторная отвертка

Это простой в применении и доступный по стоимости прибор, благодаря чему он является оптимальным для использования в бытовых целях. Он известен и как индикаторная отвертка с прозвонкой. Конструкция имеет сходство с устройством приспособления с неоновым индикатором, но он оснащен светодиодной лампой. Есть разница и в способе использования прибора – нет необходимости в нажатии на кончик рукоятки.

Индикаторная светодиодная отвертка имеет важное преимущество – с ее помощью можно определить напряжение, составляющее менее 60 В и проводку, находящуюся под полом или за стеной на расстоянии до 1,5-2 см. Применяя ее, можно решить ряд задач:

  • провести проверку наличия напряжения бесконтактным и контактным способами;
  • определить места разрыва электрической цепи;
  • проверить лампочки на работоспособность;
  • обнаружить проводки в стенах, под полом.

Универсальная индикаторная отвертка

Это приспособление, оснащенное звуковым зуммером и светодиодной подсветкой. Особенность, которой обладает такая отвертка-пробник, заключается в том, что с ее помощью можно измерять напряжение в электрической сети с переменным и постоянным током, составляющее 12-220 В. Отображается этот показатель на жидкокристаллическом дисплее. Недостаток такого прибора – высокая стоимость, а использовать его в быту нет необходимости.

Общие меры безопасности при использовании всех моделей индикаторов

Перед использованием любого вида рекомендуется проверить индикаторную отвертку. Это необходимо не только для точности измерений, но и для безопасности работ на электрооборудовании.

Основные этапы проверки:

  • Внешний осмотр на отсутствие расколотых участков корпуса, дисплея и других элементов;
  • Проверка в режиме прикосновения, пользуясь контактом заведомо работающей розетки. Современные модели можно испытать в бесконтактном режиме или в режиме прозвонки, прикоснувшись руками к концу отвертки и пластине на корпусе.
  • При отсутствии индикации обычную отвертку можно разобрать, зачистить контакты всех элементов. Если это не даст положительных результатов, купите новую отвертку, это не дорого.
  • В моделях с автономным питанием в первую очередь проверяется состояние батареи, для этого можно использовать тестер. При замене обязательно соблюдайте полярность подключения.

Если после замены элементов питания индикатор работать не будет, ремонт его своими руками нецелесообразен. Надежнее приобрести новый инструмент, гарантии безопасности важнее незначительных финансовых затрат.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
