Настройка карбюратора бензопилы гудлак

Самостоятельное снятие и промывка

Для снятия карбюратора с бензопилы необходимо отвернуть крепящие болты и отсоединить все подводящие патрубки.

Но сначала нужно освободить узел от креплений в месте фиксации на корпусе пилы, очистив прежде их поверхности от остатков пыли и грязи. В первую очередь пила освобождается от воздухозаборника, после чего откроется свободный доступ к карбюратору и размещённой рядом тяге подсоса.

После этого следует снять рычаг акселератора, для чего сначала опускается заслонка карбюратора. Сразу вслед за этим можно будет полностью высвободить карбюратор, удалив ещё один рычаг (подсоса)

Последний снимается после поднятия подходящего к нему провода, осторожно подцепив его с левой стороны. Полностью освободившийся от всех связей карбюратор тщательно промывается в бензине и продувается сжатым воздухом

По завершении снятия устройства с пилы нужно будет прочистить его решётку методом впрыска, для чего можно воспользоваться тонкой иглой подходящего размера.

Перед началом самостоятельной разборки карбюратора прежде всего необходимо подготовить ровную площадку и расстелить на ней кусок чистой материи. Помимо этого потребуется такой вспомогательный инструмент, как кисточка с мягким ворсом, крестообразная отвёртка, торцевой ключ или головка с типоразмером М6.

Для чистки и промывки снятых с бензопилы деталей необходимо подготовить немного чистого бензина, налитого в удобную для нанесения на них ёмкость. После разборки карбюратора перед пользователем окажется набор деталей. Все они раскладываются на полотне в последовательности, соответствующей порядку их последующей промывки.

Сборка карбюратора бензопилы после чистки и промывки осуществляется в обратной последовательности со строгим соблюдением всех тонкостей его устройства. По завершении сборочных процедур и после установки прибора на своё место следует вновь произвести регулировку по уже описанной ранее методике.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже

ФОТО: rmnt.ru Стрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ru Такой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

винт L – на один оборот;
винт H – на полтора оборота.

ФОТО: withoutahitch.com.au Каждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ru После этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Станок для заточки цепей бензопил: критерии выбора, особенности конструкции, технические и эксплуатационные характеристики оборудования, принцип работы ручных и автоматических устройств, обзор популярных моделей заточных установок.

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация Описание действия Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т) В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке

Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Источник

Настройка частично или полностью разрегулированного карбюратора

После технического обслуживания, например, разборки и промывки или предшествующих неудачных попыток настроить этот узел может оказаться полностью разрегулированным. Настолько, что мотопила вообще не будет заводиться. В этом случае настраивать устройство системы питания двигателя надо в 2 этапа, условно называемых:

базовый – при неработающем двигателе;
окончательный – производится на прогретом двигателе.

На первом этапе регулировочные винты «L» и «H» медленно вкручиваем ПОЧС до упора. При этом не надо прилагать больших усилий и пытаться затянуть их. Затем отворачиваем оба винтика обратно – для многих моделей пил на 1 оборот. А для каких-то – на 1,5 оборота. Могут быть и другие установки. Это надо уточнять в технической документации на бензопилу. У ряда моделей подсказка нанесена прямо на крышку их корпуса вблизи регулировочных винтов.

Это будет выполнена рекомендуемая заводская базовая настройка карбюратора. При этом винт «S» («LA», «T») ни в коем случае не трогаем, если только конечно его уже не крутили. Когда он уже скручен, придется поработать и с ним. Медленно вкручиваем «S» ПРЧС до упора.

Переходим к окончательному этапу. Пытаемся завести двигатель. Если не было никаких манипуляций с регулировкой «S» («LA», «T») и в точности как рекомендуется установлены «L» и «H», то он должен запуститься.

Если «S» пришлось по указанным выше причинам закрутить, то мотор, скорее всего, сразу не заведется. Необходимо будет после каждой попытки подкручивать этот винт на 1/4 оборота ПОЧС и снова пробовать завести движок. В конце концов он должен заработать.

Настраиваем карбюратор

Затем прогреваем двигатель 10 минут. Если после его запуска или в процессе прогревания мотор работает неустойчиво или начала двигаться цепь, то надо медленно и аккуратно вращать «S» («LA», «T») ПРЧС. Как только движок начнет работать устойчиво и/или остановится цепь, сразу прекращаем регулировку. Если мотор глохнет, то подворачиваем этот винт на 1/8–1/4 (смотреть в техдокументации) оборота ПОЧС.

В процессе прогревания обороты холостого хода могут начать повышаться, тогда, опять же, необходимо будет «S» («LA», «T») начать медленно подворачивать ПРЧС, пока они на слух не станут нормальными. На уже прогретом моторе продолжаем регулировку узла системы питания, как это описано в предыдущей главе.

Бензопила Goodluck GL4500M

Современная бензопила, предназначенная только для частного использования, в тяжелых условиях эта бензопила долго не проработает, т. к. имеет ограниченный ресурс и запас прочности. Подойдет для ежегодной заготовки дров, выполнению различных задач по обслуживанию участка. В строительстве использовать бензопилу Гудлак 4500 не рекомендуется, т. к. она достаточно громоздкая и тяжелая по сравнению с аналогами.

Внешний вид и качество деталей

Внешне бензопила выглядит достойно, пластиковый корпус, алюминиевая рукоятка, удобные элементы управления, но с первого взгляда заметно, что при производстве максимально использовались дешевые материалы.

После первых дней эксплуатации, качество материалов напоминает о себе, на корпусе появляются царапины, т. к. пластик не ударопрочный, ручка гнется, амортизаторы рвутся. Особенно неприятно, когда пила нечаянно падает. Последствием падения, зачастую является поломка рычага управления тормозом цепи, т. к. он сделан из хрупкого пластика. Именно эта поломка является самой частой причиной, по которой владельцы бензопилы Goodluck GL4500M обращаются в сервисный центр.

Если не принимать во внимание качество деталей корпуса, то в целом пила нормальная. Легко заводится, набирает обороты, имеет возможность регулировки подачи масла для смазки цепи и качества топливной смеси

Немаловажно и то, что на эту бензопилу легко найти запасные детали, а при наличии определенного опыта и инструментов, ремонт можно проводить самостоятельно, но не будем отходить от темы и вернемся к конкретике

Характеристки Гудлак 4500

Максимальная мощность, достигаемая при 9000 об/мин — 2 кВт. Пила мощная и оборотистая, что говорит о высокой производительности. Двигатель 45 см3, не самый большой объем, но этого вполне достаточно. На Гудлак 4500 можно устанавливать пильную гарнитуру, максимальная длина которой 50 см.

Для бытовой бензопилы шина длиной более 40 см не требуется, т. к. и этой длины достаточно для выполнения всех необходимых задач. Установка шины и цепи большей длины добавит финансовых затрат на эксплуатацию, т. к. шина пятьдесят сантиметров стоит дороже, чем сорокасантиметровая. С цепями все аналогично.

Шаг цепи, ведущей и ведомой звездочки 0,325. Топливный бак чуть более 0,5 литра, масляный около 0,3. Расход топлива зависит от конкретных условий эксплуатации и настроек карбюратора, основываясь на опыт эксплуатации, можно сказать, что на полном баке пила работает около 30 минут, за это время можно напилить около половины куба дров чурками.

Комплектация

Комплект поставки пилы Гудлак 4500 включает в себя следующее:

бензопила;
гарнитура (цепь, шина);
комплект ключей для обслуживания (отвертка регулировочная, два ключа шестигранных, ключ комбинированный);
зацеп зубчатый (необходимы для удобства распила стволов деревьев);
транспортировочный защитный чехол;
мерная емкость для приготовления топливной смеси;
руководство пользователя.

Как настроить карбюратор на бензопиле?

Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.

Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.

Как правильно отрегулировать карбюратор?

Рассмотрим в качестве примера регулировку карбюратора бензопилы Партнер.

Для регулировки нужно иметь шлицевую отвёртку и прибор – тахометр, позволяющий замерять частоту оборотов двигателя.

Настройка проводится в следующей последовательности:

настройка карбюратора бензопилы на низких оборотах;
регулировка на максимальных оборотах;
точная настройка на работу на холостых оборотах;
проверка работы пилы во всех режимах.

Начинать надо после того, как двигатель поработает и прогреется.

Регулировка бензопилы выполняется с помощью трёх регулировочных винтов на его корпусе:

винт L – регулировка подачи топлива на средних и низких оборотах
винт Н – на высоких оборотах;
винт Т – в режиме холостого хода.

Если карбюратор совсем разрегулирован и двигатель не хочет запускаться, выставьте винты настройки L и H в положение стандартной настройки: сначала закрутите их полностью, потом выкрутите на пол-оборота.

Запустите двигатель и дайте ему прогреться, после этого приступайте к регулировке низких оборотов с помощью винтов L и T .

Для этого винт L следует выкрутить до достижения максимальных оборотов двигателя, а потом ввинтить на ¼ оборота, а винтом Т выставляйте обороты холостого хода.

Далее, для настройки на максимальные обороты медленно закручивайте винт Н, добиваясь по показаниям тахометра максимальных оборотов.

После окончания регулировки важно проверить работу двигателя на всех режимах. Для этого надо его заглушить и дать ему остыть

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода

Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода. Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно.

Ремонт карбюратора своими руками

Карбюратор легко поддаётся разборке, поэтому ремонт карбюратора бензопилы можно выполнить самому. К примеру, в случае необходимости, вполне можно сделать своими руками следующие операции:

заменить прокладку под крышкой главной камеры;
промыть или заменить топливный фильтр;
заменить игольчатый клапан и диафрагму топливного насоса.

Прежде чем приступить к разборке карбюратора, необходимо очистить грязь с поверхности корпуса, так как она может попасть внутрь карбюратора и засорить отверстия игольчатых клапанов и жиклёра.

Далее, следует отстыковать крепления тяг управления воздушной и дроссельной заслонкой, демонтировать воздушный фильтр и снять крышку главной камеры, открутив винты крепления. После этого можно приступать к замене упомянутых деталей.

Очень часто причиной незапуска пилы могут быть дефекты системы зажигания, в частности, свечи из-за следующих причин:

нагар на свече – свидетельствует о некачественном масле или неправильной регулировке карбюратора;
залив свечи топливом – неправильная регулировка карбюратора.

Чтобы проверить состояние свечи, выкрутите её специальным ключом из головки цилиндра.

Нагар на свече удаляется с помощью иглы или шила, а при необходимости — шкуркой, после этого ставим её на место и пробуем завести двигатель.

Залитую свечу протираем ветошью, высушиваем, ставим на место и пробуем запустить пилу.

В некоторых случаях двигатель дымится и глохнет на больших оборотах. Причиной может быть засорение глушителя продуктами выхлопа, поэтому нужно снять глушитель, промыть нагар бензином, протереть, просушить и снова поставить на место. Пока глушитель не стоит на месте, выхлопное отверстие следует закрыть тряпкой, чтобы не попала грязь.

Как правильно настроить карбюратор бензопилы

Подавляющее большинство моделей карбюраторов бензиновых пил имеют три винта регулировки:

холостых оборотов (Т);
низких оборотов (L);
высоких оборотов (Н).

Установка нужных параметров происходит методом вращения этих винтов.

Для точной настройки карбюратора воспользуйтесь электронным тахометром. Он позволит легко определить обороты двигателя бензопилы.

Как настроить максимальные обороты бензопилы?

Чтобы изменить максимальные обороты, нужно взаимодействовать с винтом Н. Если закручивать винт, обороты будут становиться выше, а если откручивать — ниже. Как правило, наибольшее допустимое число оборотов двигателя колеблется в диапазоне 11500-15000 в минуту. Если попытаться работать с еще большим числом, начнется проблема с зажиганием. В таком случае, винт слегка откручивают.

Регулировка карбюратора бензопилы

Большинство бензопил имеет на карбюраторе три регулировочных винта. По порядку о каждом:

T -Винт холостого хода. Винт холостого хода отвечает за положение дроссельной заслонки,когда рукоятка «газа» полностью отпущена. Если дроссельная заслонка недостаточно открыта, то двигатель будет глохнуть при отпущенной рукоятке так как заслонка перекроет подачу топливной смеси. В случае же если дроссельная заслонка будет открыта на большую величину чем положено, то тогда цепь будет вращаться, что категорически запрещается техникой безопасности при работе с бензопилой.
L-Винт регулировки низких оборотов. Данный винт регулирует количество топлива в топливной смеси при работе бензопилы на холостом ходу. Если количество топлива будет большим, то двигатель будет глохнуть под нагрузкой, если топлива будет недостаточно то в результате — перегрев двигателя, задиры и так далее…
H-Винт регулировки высоких оборотов. Отвечает за количество топлива в смеси при работе бензопилы. Если данная регулировка настроена на большее количество топлива, то двигатель работает «неприемисто» и дымит, а если на меньшее, то получаем слишком высокие обороты и перегрев.

Регулировка карбюратора пошагово

Проверяем состояние воздушного фильтра. Снимаем его и или прочищаем или меняем. В случае если воздушный фильтр забит грязью и опилками работа бензопилы нормальной не будет.
Проверяем состояние глушителя. Он должен быть чистым и незабитым. Подробнее о чистке глушителя ТУТ.
Перед тем как начать регулировку карбюратора стоит залить топливный бак не менее чем на половину.
Если бензопила способна запуститься, то ей стоит дать поработать несколько минут чтобы она прогрелась. Если регулировку проводить «на холодную», то смесь будет переобогащенной после прогрева.
Начинать регулировку необходимо с регулировки оборотов холостого хода-винт L. Крайне желательно иметь тахометр, тогда ориентируемся на 2700 оборотов/минуту. Если нет, то нам надо найти самые высокие обороты на холостом ходу. При этом цепь вращаться не должна!!! Если она все же крутится (цепь конечно, а не Земля), то добиваемся ее остановки вращением винта T. Звук работы бензопилы должен быть как при прослушивании файла ниже.
Регулируем высокие обороты- винт H. Если мы его вращаем по часовой то обороты будут возрастать, а если против часовой- падать. Закручиваем его до тех пор пока не появятся провалы в зажигании. После этого выворачиваем его примерно на одну пятую оборота. Звук бензопилы при работе на максимальных оборотах должен быть таким как при прослушивании файла ниже.
Проверяем как бензопила набирает обороты. Она должна набирать их ровно и быстро. Если обороты растут медленно, то чуть выворачиваем винт L.

Помните, что оптимальная регулировка карбюратора это:

Максимально возможный ресурс бензопилы
Оптимальный расход топлива
Хорошая производительность

Необходимые инструменты и материалы

Для настройки карбюратора бензопилы используют шлицевые или крестовые отвертки шириной 3, 5 мм. Разновидность инструмента зависит от модели устройства и страны-производителя.

Инструменты для регулировка карбюратора

Перед проведением работ очищают топливный и воздушный фильтры от следов масла и других загрязнений. Для очистки используется чистый бензин либо синтетические моющие средства (ацетон).

Внимание! Промывка агрегата должна соблюдаться при строгом соблюдении требований пожарной безопасности. Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали

Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы

Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали. Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы.

Тщательную очистку деталей производят путем их разборки с помощью рожковых, накидных гаечных ключей. Для удаления загрязнений в труднодоступных местах используют пластиковые шприцы либо специальные резервуары.

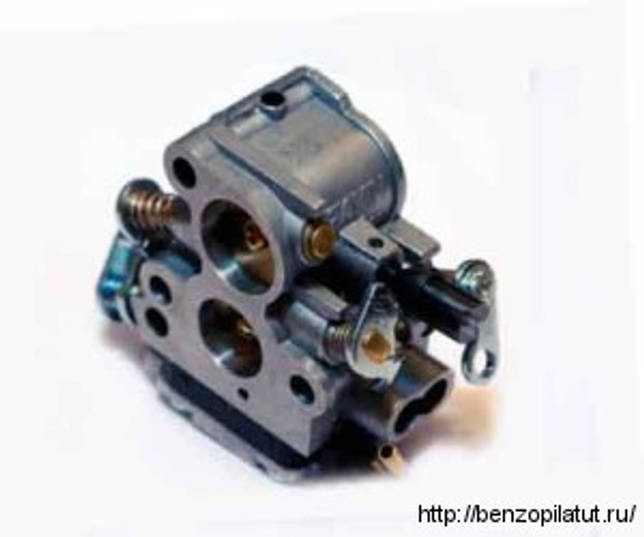

Об устройстве карбюратора

Карбюратор служит для смешения горючей смеси с воздухом при соблюдении заранее установленных пропорций. Если точные дозы не соблюдаются, исправность работы двигателя оказывается под угрозой. Когда во время смешивания компонентов поступает большое количество воздуха, а топлива недостаточно, то такая смесь считается “бедной”.

Нельзя допускать и перенасыщения, так как при большом количестве топлива по сравнению с воздухом также возможны сбои в работе или износ двигателя. Регулировка карбюратора нужна не только перед первоначальным использованием, но и когда выявляются любые отклонения в его работе. Перед началом работы с бензопилой, не забудьте провести его обкатку.

Конструкция карбюратора содержит стандартный набор элементов, однако может немного меняться в зависимости от производителя. Составные части:

Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.
