Настройка карбюратора мотоблока нева

Тип подвески — склизовая или катковая?

Да. Плюс склизовой подвески в том, что распределение давления на гусеницу равномерное по всей гусенице. У нас нет провалов, гусеница полностью натянута. На катковой подвеске есть точки давления – где каток, там и давит. В остальных местах гусеница проседает и теряет пятно опоры. Таким образом, склизовая подвеска увеличивает скорость по глубокому снегу. Еще плюс : склизовая подвеска максимально открытая и снег из нее выходит хорошо по сравнению с катковой. Есть большой минус склизовой подвески: если она не смазывается снегом, она начинает гореть и накладку склиза можно убить за 1 поездку, сжечь, стереть просто.

Как обращаться с карбюратором, если мотоблок долго не использовался

Для начала работы мотоблока Каскад с КМБ 5, который длительное время не использовался, предварительно необходимо проверить и прочистить все части.

Подобное мероприятие проводится в таком порядке:

  1. Откручиваем и отсоединяем карбюратор от двигателя.
  2. Очищаем его от накопившейся пыли, для этого подойдет мягкая щетка и бензин.
  3. Откручиваем штуцер и поплавок.
  4. Промываем чистым бензином фильтр и все остальные топливные элементы.
  5. Используя сжатый воздух, проводим продувку.
  6. Проверяем сухость всех компонентов карбюратора.
  7. Проводим обратную сборку устройства и устанавливаем его на свое место.

Такое устройство, как карбюратор, не нуждается в ежедневной полной очистке и настройке, но для оптимальной работы мотора желательно регулярно следить за его состоянием.

Самой распространенной причиной неравномерной работы двигателя является загрязнение карбюратора. Часто это происходит за счет использования некачественного топлива. Еще одной причиной плохой работы движка является выход из строя провода, который соединяет педаль акселератора с карбоном. Определить подобную проблему и ее причину можно самостоятельно. Для этого необходимо откинуть провод, и если двигатель нормализирует работу, причина заключается именно в проводе, а не в загрязнении оборудования. В данной ситуации необходимо заменить привод.

Доставка по Москве

Для заказов в Москве мы предлагаем следующие варианты поставки.

  • Самовывоз . Возможен для товаров, которые есть в на нашем складе по адресу Ильменский проезд 7А стр.8 или по предварительному заказу.
  • Доставка курьером . Цена — 350 рублей . Доставка на следующий день рабочий день после оформления заказа

Бесплатная доставка в пределах МКАД доступна при сумме заказа свыше 5000 рублей

Доставка за МКАД и по Московской области

  • Доставка в пределах 5 км от МКАД — 500 рублей
  • 500 рублей +40 рублей за километр
  • Доставка в пределах 5 км от МКАД — бесплатно
  • Доставка свыше 5 км от МКАД — +40 рублей за километр

Доставка нашим транспортом в соседние области согласуется дополнительно.

Доставка по России

  • При сумме заказа до 5000 рублей
  • Доставка Почтой России с оплатой при получении. Цена — 350 рублей (включает все почтовые расходы. Почтовая доставка недоступна при сумме заказа свыше 5000 рублей.
  • Доставка транспортной компанией . Осуществлятся только после полной оплаты заказа. Мы закажем забор груза силами любой транспортной компании по Вашему выбору. Мы работаем с большинством транспортных компаний в Москве. Оплата доставки по тарифам транспортных компаний.

При сумме заказа свыше 5000 рублей

Доставка транспортной компанией. Мы бесплатно доставим данный товар до терминала транспортной компании по Вашему выбору. Мы работаем с большинством транспортных компаний в Москве.

Ремонт и уход за карбюратором

Бывает, что неполадки настолько серьезны, что регулировкой положение не исправить. Например, настройка не поможет, если изношены детали, карбюратор выработал свой ресурс или получил механическое повреждение. В таких случаях следует попробовать заменить детали, наиболее подверженные износу, благо в продаже имеются готовые ремкомплекты. Обычно это позволяет избежать замены устройства.

Кроме того, за карбюратором важно правильно и своевременно ухаживать. Грамотная профилактика неисправностей – это соблюдение условий эксплуатации и регулярный уход

Очень часто нестабильность в работе карбюратора мотоблока связана с  низким качеством топлива, из-за чего засоряются фильтры и внутренние детали. Зная, как почистить карбюратор на мотоблоке, можно быстро вернуть его в строй. Работы проводятся на неработающем двигателе.

Порядок действий:

  1. Аккуратно снять карбюратор и слить топливо из поплавковой камеры.
  2. Осмотреть камеру и регулировочный язычок поплавка, чтобы  определить уровень поступающего топлива. Он должен составлять не более 35 мм.
  3. Проверить, проходит ли воздух через топливный штуцер. При необходимости продуть его.
  4. Вынуть иглы малых и больших оборотов и очистить жиклер сжатым воздухом (можно при помощи насоса).
  5. Открутить болты, скрепляющие верхнюю и нижнюю части карбюратора, и разъединить их. Осмотреть топливный кран и промыть его бензином.
  6. Чистые детали разложить на сухой поверхности (ткань, картон) и дать просохнуть.
  7. Собрать карбюратор, убедиться, что все детали на месте, а отверстия совпадают с трубками.
  8. Установить обратно на мотоблок и запустить двигатель.

Ни в коем случае нельзя использовать для очистки деталей тряпки, ветошь, салфетки, проволоку. Все эти средства могут повредить детали и оставить налет. Используется только продувка воздухом.

Основные факторы, влияющие на засорение карбюратора: низкое качество топлива и засоренный воздух. В результате на стенках камер и внутри топливных каналов откладываются твердые фракции топлива, смола и мелкий мусор. Улучшить ситуацию поможет использование воздушных фильтров и качественного топлива.

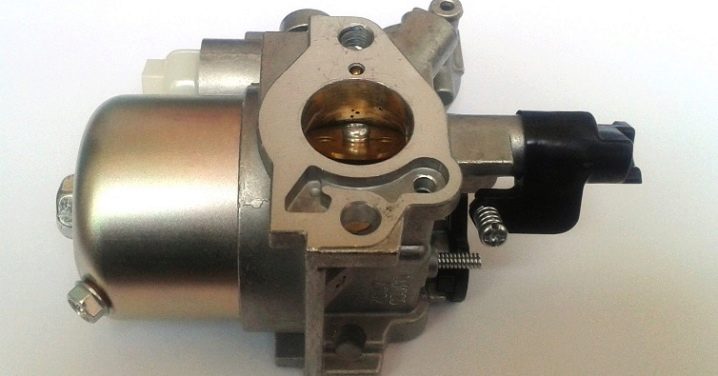

Устройство карбюратора

Конструкция карбюратора сельскохозяйственной техники Нева достаточно проста. Ее изучение не составит особых сложностей, но при этом позволит впоследствии без затруднений производить не только регулировку, но и ремонт — если возникнет такая необходимость. Эта деталь включает в себя следующие составляющие:

  • поплавок, связанный с запирающим игольчатым клапаном;
  • поплавковая камера;
  • камера, в которой происходит насыщение топлива воздухом;
  • диффузор и система распыления топлива;
  • дроссельная заслонка;
  • воздушные и топливные клапаны.

Задача поплавка, соединенного с клапаном игольчатого типа, состоит в своего рода функции регулировщика, определяющего объем бензина в поплавковой камере. При уменьшении количества топлива поплавок опускается вниз и открывает клапан, «впускающий» в камеру новый объем топлива, восполняющий его до необходимого количества. По мере наполнения камеры поплавок поднимается и при необходимом заполнении закрывает клапан, предотвращая избыток топлива в камере.

В этом видео вы узнаете, как разобрать карбюратор:

Функция распылителя, расположенного между поплавковой и смесительной камерами, заключается в том, чтобы распределять горючее в смесительную камеру, в которой оно насыщается воздухом. Воздух в эту емкость попадает по входному патрубку. Здесь стоит подчеркнуть, что в поплавковой емкости уровень бензина всегда должен быть на несколько миллиметров ниже выходного канала

Это важно, поскольку при выключенном моторе агрегата топливо не должно выплескиваться из поплавковой камеры, не только находясь на ровной поверхности, но и когда мотоблок стоит под уклоном

Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока достаточно проста

Прежде чем проводить установку зажигания, важно убедиться, что данная конструкция образовывает искру, которая в свою очередь вызовет воспламенение топливной жидкости, находящейся в камере внутреннего сгорания

Чтобы не обращаться к специалистам по пустякам и сохранить свои средства, нужно понимать, как проводится регулировка зажигания и настройки катушки зажигания. Рассмотрим, как выставить зажигание на мотоблок МБ 1 и МБ 2.

Выставлять зажигание можно с помощью искры. Нужно повернуть коленвал таким образом, чтобы метки шкива и газового механизма совпали. Бегунок, распределяющий потоки газа, должен показать на высоковольтную проволоку цилиндра.

https://youtube.com/watch?v=yhRyhkA12EY

Нужно немного открутить гайку, меняющую положение механической конструкции, которая определяет моменты высоковольтного импульса.

Затем надо достать высоковольтный провод из системной крышки. Он находится в ее центре. Затем разместить контакты на расстоянии 5 мм от мотокультиватора.

После этого следует включить зажигание.

Далее нужно повернуть механическую конструкцию, которая определяет момент зажигания, по часовой стрелке до отметки 200

Вышеупомянутую конструкцию осторожно повернуть в другую сторону

Все это нужно проделать с предельной осторожностью, механическая конструкция не должна изменять своего положения по отношению к мотоблоку. Между центральным высоковольтным проводом и массой мотокультиватора возникает искра. После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения

После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения

Между центральным высоковольтным проводом и массой мотокультиватора возникает искра. После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения.

Выставить зажигание можно по звуку. Если у владельца достаточно хороший слух, то данный метод проверки и регулировки зажигания вполне подойдет. Другими словами, это бесконтактная проверка свечей.

Бесконтактный метод предполагает следующий порядок действий:

  1. Для начала нужно завести двигатель.
  2. Затем нужно немного ослабить трамблер.
  3. Корпус-прерыватель медленно повернуть на 2 стороны.
  4. Механическую конструкцию, которая определяет момент образования искры, нужно укрепить в состоянии наибольшей мощности и наибольшего количества оборотов.
  5. Далее внимательно слушать. При повороте прерывной системы должны быть слышны щелчки.
  6. После всех проделанных действий нужно закрутить гайку трамблера.

Метод со стробоскопом работает следующим образом:

  1. Для начала нужно разогреть двигатель.
  2. После этого присоединить стробоскоп к мотоблоку.
  3. Датчик, реагирующий на звук, нужно присоединить к высоковольтной проволоке цилиндра.
  4. Демонтировать вакуумный шланг и заглушить его.
  5. Стробоскоп будет испускать свет, который должен быть направлен на шкив.
  6. Снова завести двигатель агрегата, оставить его работающим вхолостую.
  7. Повернуть трамблер.
  8. Закрепить, как только шкивная метка будет указывать на метку, обозначенную на крышке мотоблока.
  9. Закрутить гайку-прерыватель.

Выше описано, как проверить катушку зажигания. При установке системы желательно пользоваться инструкцией, особенно владельцам, которые сталкиваются с этим впервые.

Отрегулировать катушку — задача не из сложных.

Как отрегулировать карбюратор на мотоблоке?

В технике разных производителей регулировка карбюратора мотоблока производится по-разному. Ниже рассмотрим, как правильно и точно настроить топливные узлы в сельхозагрегатах разных брендов.

Мотоблоки марки Каскад

Комплектация большинства фирменных моделей производства бренда Каскад включает карбюраторы марки КМБ-5 .

Чтобы настроить этот топливный узел, необходимо:

  1. Слить остатки топлива из заводской поплавковой камеры;
  2. Открыть штуцер и запустить воздух внутрь топливного узла;
  3. Настроить положение заслонки дросселя именно таким образом, чтобы между ней и воздуховодом, расположенным под заслонкой, постепенно образовался аккуратный 2-миллиметровый зазор;
  4. Зажать болты, отвечающие за настройку подачи топлива;
  5. Начать поочередно медленно отворачивать винты, пока обороты силового агрегата не снизятся;
  6. Поочередно медленно вкрутить винты обратно.

В результате пользователь добьется устранения провалов при работе двигателя и снизит расходы потребляемого им горючего.

Мотоблоки Нева МБ-1 и Нева МБ-2

Чаще всего в заводской конструкции моделей МБ-1 и МБ-2 марки Нева предусмотрены карбюраторы К-45 или их модификации. Порядок их настройки будет одинаковым.

Для заводских топливных узлов типа К-45Р регулировка должна выполняться следующим образом:

  1. Вначале нужно до конца вкрутить заводские винты, предназначенные для собственноручной регулировки интенсивности подачи максимального и минимального газа;
  2. Дальше нужно поочередно отвернуть каждый из этих стальных винтов;
  3. Далее оператору необходимо будет завести и полностью прогреть силовой агрегат используемого мотоблока;
  4. После этого потребуется откорректировать работу полностью исправного двигателя на минимально возможном холостом ходу;
  5. При необходимости нужно повторить 2 предыдущих шага. Это нужно делать до тех пор, пока действие силового агрегата на минимально возможных оборотах штатного холостого хода не станет максимально стабильной;
  6. Если после нескольких повторений результата достичь не удалось, значит винт регулировки и установки полного газа потребуется выкрутить и завернуть назад. Эту процедуру потребуется повторять до тех пор, пока мотор не возобновит свою работу.


Если многочисленные манипуляции с винтом регулировки и установки полного газа не принес желаемого результата, значит потребуется извлечь и осмотреть карбюратор. При необходимости нужно выполнить его ремонт или тщательную очистку.

Мотоблоки Агро

Для настройки штатного топливного узла в конструкции моделей этого бренда нужно:

  1. Полностью вкрутить винты, изначально отвечающие за регулировку работы двигателя в режиме малого и полного газа. Сразу после этого каждый из винтов необходимо отвернуть на 1,5 оборота;
  2. Запустить силовой агрегат и подождать 10 минут для его полного прогрева;
  3. Отрегулировать непрерывную работу встроенного движка имеющегося мотоблока непосредственно на минимально допустимых оборотах холостого хода. Оператор должен начать поворачивать винт самостоятельной регулировки положения штатной дроссельной заслонки поочередно в разные стороны непосредственно до момента, пока работа ДВС не будет максимально тихой и стабильной;
  4. Настроить количество топлива и всасываемого воздуха, которые подаются в поплавковую металлическую камеру карбюратора и цилиндр двигателя. Постепенное затягивание винта приведет к обогащению горючего всасываемым воздухом в заводской металлической поплавковой камере. Его медленное выкручивание, напротив, будет способствовать увеличению количества воздуха, который подается непосредственно в цилиндр. Более детально о настройке карбюратора мотоблока Агро расскажет видео .

Устройство карбюратора

Карбюратор – часть топливной системы, в котором происходит смешивание жидкого топлива с воздухом, распыление горючей смеси и подача в цилиндры двигателя. От правильной работы этого узла зависит, будет ли горючая смесь в нужной степени обогащена кислородом и своевременно подана в цилиндры. Название происходит от французского слова carburation (карбюрация), что и означает смешивание. В автомобилестроении карбюраторные двигатели постепенно вытесняются инжекторными, но в технике, в том числе садовой, они используются очень широко.

Базовыми деталями карбюратора являются:

  • поршень;
  • трубка Вентури;
  • фитинг (соединитель);
  • иглы высоких и низких оборотов.

Трубка Вентури представляет собой отверстие, с помощью которого воздух поступает в двигатель. Ее отличительной чертой является  форма, похожая на песочные часы. В самой узкой часть находится затворка (в роторных моделях это цилиндр, в плунжерных – ползунок). Сужение воздушного впуска увеличивает скорость воздуха и создает зону низкого давления. В результате топливо поступает в двигатель  быстрее и эффективнее и обеспечивает уверенную работу на малых оборотах и холостом ходу.

Иглы высоких и низких оборотов представляют собой золотники, в которых заостренная игла проходит через «гнездо». Поток топлива регулируется за счет заостренного кончика. Чем дальше игла углубляется в гнездо, тем меньше зазор и, соответственно, поток топлива.


Карбюратор является неотъемлемой частью топливной системы

Работает карбюратор следующим образом:

  1. Поршень движется вверх, выкачивая из камеры воздух.
  2. Новая порция воздуха подается по трубке Вентури. Воздух забирают из внешней среды.
  3. Одновременно в камеру подается горючее из бензобака через соединительный фитинг.
  4. Топливо поступает через основную иглу в трубку Вентури.
  5. При нажатии на рычаг газа игла низких оборотов смещается и образуется зазор, что обеспечивает топливу доступ в камеру. После этого происходит смешение воздуха и горючего в топливную смесь, которая, в свою очередь, поступает в цилиндры двигателя, где происходит взрыв.
  6. Далее поток горючего контролируется положением основной иглы.

Виды карбюраторов

Карбюраторы бывают:

  1. Поплавковый. К этому типу относится большинство современных карбюраторов. Он состоит из поплавковой и смесительной камер, а также различных дозирующих систем и элементов: каналов, жиклёров, клапанов. Наличие поплавковой камеры обеспечивает стабильный приток топлива. На сегодняшний день устройства этого типа обеспечивают самые устойчивые параметры горючей смеси, а также отличаются высокой надежностью.
  2. Мембранно-игольчатый. Такой карбюратор состоит из нескольких камер, разделённых мембранами. Камеры соединены между собой жёстким штоком. Работа клапана подачи топлива регулируется иглой на конце штока. Неоспоримыми достоинствами карбюраторов этого типа являются простота устройства и способность не зависеть от положения в пространстве (их можно поворачивать и даже переворачивать вверх ногами). Именно такие карбюраторы устанавливают на бензопилы, газонокосилки и  пр. В тоже время они сложны в регулировке, чувствительны к ускорениям, медленно переключаются между режимами и иногда грешат нестабильным составом смеси.

Также различают следующие типы:

  1. Роторный. В основе конструкции – горизонтальный цилиндр с поперечным отверстием. Цилиндр вращается внутри камеры, открывая доступ воздуху через отверстие. Одновременно цилиндр перемещается внутри карбюратора. За счет изменения размера отверстия происходит регулировка низких оборотов. Эти карбюраторы просты в устройстве, однако обладают сравнительно небольшой мощностью и неотзывчивы в управлении. Идеальны в технике, не требующей жесткого ускорения и чувствительного газа на малых скоростях.
  2. Плунжерный (ползунковый). Имеет сплошной цилиндр (без отверстия). Воздух поступает, когда цилиндр сдвигается. На малых скоростях он полностью находится в карбюраторе и блокирует большую часть воздушного потока, что приводит к уменьшению оборотов. При нажатии на педаль газа  цилиндр выдвигается, пропуская в мотор больше воздуха и горючей смеси. Карбюраторы этого типа обеспечивают большую мощность двигателя, однако усложняет управление, особенно на дорогах с низким качеством сцепления.


Карбюраторы различаются по принципу работы

Как происходит регулировка карбюратора мотоблока

На что следует обратить внимание во время перебоя мотора? При возникновении неисправности карбюратора, первым делом нужно проверить наполненность топливного бака и уровень масла. Если топлива и масла будет достаточно, то переходят к осмотру свечи

Для этого ее выкручивают и при помощи зажигания проверяют искру.

Далее тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и отслеживают поступление топлива. Если горючее не появится, то, вероятнее всего, потребуется очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое проделывают с жиклером карбюратора.

Чистка карбюратора выполняется следующим образом. Для очистки прибора для начала его нужно снять. Чтобы без труда снять карбюратор, нужно внимательно осмотреть корпус устройства и отвинтить все детали, на которых он держится.

Итак, снимаем карбюратор и выливаем из него бензин. Аккуратно отделяем все детали устройства (жиклер, поплавок) для дальнейшей продувки и очистки. Данная манипуляция совершается специальным очистителем.

При сильном загрязнении можно воспользоваться компрессором.

После очистки тщательно просушиваем все детали и смело приступаем к сборке. После сборки отрегулируйте карбюратор для мотоблока.

Устанавливаем очищенный прибор, используя штатную прокладку, и крепим его гайками. Не забываем про воздушный фильтр, регулятор оборотов и шланг для подачи бензина.

Настройка карбюратора мотоблока заключается в его регулировке. Для того чтобы самостоятельно отрегулировать карбюратор, нужно проделать следующие шаги:

  1. Винты малого и полного газа нужно закрутить до упора.
  2. Винты малого и полного газа вывернуть на полтора оборота (устанавливаем дроссельную заслонку в такое положение, чтобы между основанием и воздуховодом образовалась щель соответствующего размера).
  3. Завести мотор и подождать, пока он прогреется.
  4. При работающем моторе рычаг управления поставить на минимальные обороты.
  5. Добиться бесперебойной работы двигателя. Для этого нужно сделать минимальными обороты холостого хода, используя винт дроссельной заслонки.
  6. Поставить обороты холостого хода на максимум при помощи винта малого газа.
  7. Поставить обороты холостого хода на минимум при помощи винта дроссельной заслонки.
  8. Повторять 6 и 7 шаг пока не начнется непрерывная работа двигателя.
  9. Рычаг управления мотором поставить на газ.
  10. При возникновении перебоя отвернуть винтом, регулирующим качество смеси, не более 2,5 оборотов.

Хотелось бы отметить, что регулировка карбюратора на мотоблоке Нева совершается четко по вышеуказанной инструкции. Установленный на мотоблоке Нева прибор К-45 является однокамерным и горизонтальным. Камера поплавка находится в центральной части. Дроссельная заслонка — плоская.

На мотоблоке Нева используется двигатель ДМ-1К, который выпускается на . Производитель категорически не использует двигатели китайского производства. Это касается и производства мотокультиватора.

Техническое обслуживание Оки

Техобслуживание мотоблока включает несколько этапов:

  1. Ежедневные работы до и после эксплуатации.
  2. Замена масла.
  3. Плановый осмотр.
  4. Консервация на длительное хранение.

Рассмотрим первый пункт.

Перед эксплуатацией мотоблока Ока необходимо:

  • проконтролировать уровень масла и горючего,заливать можно только качественные рабочие жидкости;
  • проверить надежность болтовых соединений;
  • проверить давление в шинах.

После эксплуатации необходимо:

  • хорошенько очистить и вымыть мотоблок;
  • просушить в тени;
  • смазать все узлы и механизмы;
  • поставить на хранение.

Не менее важным является второй пункт — “Замена масла”. Первая замена производится после обкатки мотоблока. Через каждые проработанные 25 моточасов проверяется уровень масла в редукторе, при необходимости жидкость доливается. Масло в трансмиссии меняется через каждые 50 проработанных часов.

Плановые осмотры необходимо проводить через первых 100, 200 и 500 моточасов, рекомендуется произвести полную замену масел, как в картере двигателя, редукторе, так и в трансмиссии.

В двигатель мотоблока “Ока” рекомендовано заливать следующие моторные масла:

Предлагаем посмотреть небольшое видео, где показана замена масла в редукторе мотоблока Ока:

Неисправности

В инструкции, прилагающейся к мотоблоку Ока, имеется таблица, где перечислены все возможные неполадки, мы же остановимся на самых распространенных:

Почему не заводится мотоблок Ока:

  • в баке закончилось топливо;
  • уровень масла в картере ниже нормы;
  • система зажигания мотоблока Ока требует регулировки, или вышла из строя;
  • требуется регулировка карбюратора;
  • фильтры засорены и требуют замены;
  • свечи зажигания сгорели, закоптились или подмокли;
  • сальники вышли из строя.

Колеса (фрезы) перестали вращаться:

  • ослаб тросик сцепления;
  • необходимо поменять растянувшиеся или порванные ремни, это поможет вернуть работоспособность мотоблоку Ока.

Что делать, если на мотоблоке Ока выскакивает скорость, а переключение передач не работает:

  • необходимо произвести осмотр и, если надо, ремонт редуктора — замену сломанных звездочек, цепи, подшипников, сальников;
  • произвести регулировку механизма разобщения полуосей;
  • проверить фиксацию передач.

Предлагаем посмотреть видео о том, как поменять подшипник и заменить сальник на редукторе мотоблока Ока:

Установка ремней на мотоблок Ока

Для того, чтобы выполнить замену, необходимо определить, какой размер ремня привода на мотоблок Ока требуется. В продаже присутствуют следующие приводные ремни:

Для реверса:

  • Z(0) 1400 I;
  • Z(0) 1400 вн I ГОСТ 1284.1-89.

Демонтаж ремня производится вручную, путем ослабления регулировочного болта. Новый ремень не должен провисать, не должен и быть в сильном натяжении. Правильное натяжение — это когда ремень слегка прогибается при надавливании рукой.

Освещение для мотоблока Ока

Многие владельцы этой техники стремятся максимально модернизировать устройство, еще более повысить комфорт и эргономичность при работе. Одним из способов модернизации является установка света (фар).

Сделать свет на мотоблоке Ока не так и сложно, достаточно найти и присоединить к агрегату генератор необходимой мощности. Алгоритм подключения следующий:

  • на руль ставится кнопка;
  • генератор крепится к мотоблоку;
  • в передней части моторизированного устройства закрепляются фары;
  • посредством проводов, производится соединение от кнопки к генератору и к фаре;
  • производится изоляция проводов.

Чем мощнее генератор, тем ярче будет свет, многие предпочитают устанавливать на эту агротехнику автомобильные электрогенераторы. Предлагаем посмотреть видео о том, как самостоятельно поставить свет на мотоблок Ока:

https://youtube.com/watch?v=KBtSg7SIy8A

Разборка двигателя мотоблока

Вымойте двигатель, установите его на подготовленное рабочее место и слейте масло из картера.

Снимите топливный бак, отсоединив от него бензошланг, воздушный фильтр, снимите экран цилиндра.

Снимите шкив с коленчатого вала, выньте шпонку шкива.

Снимите головку цилиндра с прокладкой, кронштейн крепления бака.

Отсоедините корпус вентилятора и отражатель.

Отвинтите винты крепления защитного кожуха маховика и снимите его.

Снимите крышку и храповик. Чтобы не потерять шарики, находящиеся в корпусе муфты, перед снятием крышки подставьте под разбираемый узел емкость (банку).

Выньте кольцо и отвинтите против часовой стрелки корпус муфты, используя спецключ или выколотку из мягкого (медь, алюминий) металла.

Снимите шайбу и спрессуйте маховик с помощью съемника. При его отсутствии допускается использовать деревянный брусок и молоток.

Отверните болты крепления крышки блока цилиндра и, поддев крышку двумя отвертками в районе направляющих штифтов, снимите крышку с прокладкой.

Выньте из блока цилиндра распределительный вал и толкатели.

Поверните коленчатый вал так, чтобы был доступ к болтам крепления крышки шатуна, и, отогнув зубья контровочной шайбы, отверните болты крепления крышки шатуна. Снимите контровочную шайбу, маслоразбрыгиватель и крышку.

Шатун в сборе с поршнем подайте вверх до выходы из блока цилиндра. Выньте коленвал

Примечание. 1. Клапанный механизм двигателя отрегулирован на заводе-изготовителе и без необходимости разборке не подлежит. 2. Замену клапанов можно производить без снятия и разборки двигателя.

Правила эксплуатации

Устройство прослужит долго, если соблюдать следующие рекомендации.

Для сохранения механизма в рабочем состоянии важно следить за составом поступаемого бензина – в нем не должны присутствовать механические примеси.
Перед началом ремонтных работ необходимо обрабатывать детали тем же топливом. Не рекомендуется пользоваться растворителем, так как он способен снизить эластичность резиновых запчастей, повредить шайбы.
Сушить детали лучше всего с помощью продувки сжатым воздухом.
Не стоит очищать маленькие отверстия, например, с помощью иглы или проволоки.

  • Окончательную сборку, установку деталей производите равномерно – так можно избежать деформации или изгибов частей карбюратора.
  • Следите за тем, чтобы камера поплавка плотно соединялась с корпусом – будущий успех заключается именно в их герметичности.
  • Перед запуском механизма проверьте, как соединен воздушный фильтр – стоит опасаться протечек жидкости.
  • Чтобы избежать протекания, топливный кран надо открыть, затем перекрыть воздушную заслонку, управляющий рычаг туго закрутить, дроссельную заслонку открыть на 18-14. Утопитель следует пережать до появления капель топлива (если температура снизилась до 5 градусов).
  • При запуске воздушную заслонку надо немного приоткрыть. Как только мотор прогреется, откройте на полную.

Как отрегулировать карбюратор на мотоблоке?

В технике разных производителей регулировка карбюратора мотоблока производится по-разному. Ниже рассмотрим, как правильно и точно настроить топливные узлы в сельхозагрегатах разных брендов.

Мотоблоки марки Каскад

Комплектация большинства фирменных моделей производства бренда Каскад включает карбюраторы марки КМБ-5 .

Чтобы настроить этот топливный узел, необходимо:

  1. Слить остатки топлива из заводской поплавковой камеры;
  2. Открыть штуцер и запустить воздух внутрь топливного узла;
  3. Настроить положение заслонки дросселя именно таким образом, чтобы между ней и воздуховодом, расположенным под заслонкой, постепенно образовался аккуратный 2-миллиметровый зазор;
  4. Зажать болты, отвечающие за настройку подачи топлива;
  5. Начать поочередно медленно отворачивать винты, пока обороты силового агрегата не снизятся;
  6. Поочередно медленно вкрутить винты обратно.

Мотоблоки Нева МБ-1 и Нева МБ-2

Чаще всего в заводской конструкции моделей МБ-1 и МБ-2 марки Нева предусмотрены карбюраторы К-45 или их модификации. Порядок их настройки будет одинаковым.

Для заводских топливных узлов типа К-45Р регулировка должна выполняться следующим образом:

  1. Вначале нужно до конца вкрутить заводские винты, предназначенные для собственноручной регулировки интенсивности подачи максимального и минимального газа;
  2. Дальше нужно поочередно отвернуть каждый из этих стальных винтов;
  3. Далее оператору необходимо будет завести и полностью прогреть силовой агрегат используемого мотоблока;
  4. После этого потребуется откорректировать работу полностью исправного двигателя на минимально возможном холостом ходу;
  5. При необходимости нужно повторить 2 предыдущих шага. Это нужно делать до тех пор, пока действие силового агрегата на минимально возможных оборотах штатного холостого хода не станет максимально стабильной;
  6. Если после нескольких повторений результата достичь не удалось, значит винт регулировки и установки полного газа потребуется выкрутить и завернуть назад. Эту процедуру потребуется повторять до тех пор, пока мотор не возобновит свою работу.

Если многочисленные манипуляции с винтом регулировки и установки полного газа не принес желаемого результата, значит потребуется извлечь и осмотреть карбюратор. При необходимости нужно выполнить его ремонт или тщательную очистку.

Мотоблоки Агро

Для настройки штатного топливного узла в конструкции моделей этого бренда нужно:

  1. Полностью вкрутить винты, изначально отвечающие за регулировку работы двигателя в режиме малого и полного газа. Сразу после этого каждый из винтов необходимо отвернуть на 1,5 оборота;
  2. Запустить силовой агрегат и подождать 10 минут для его полного прогрева;
  3. Отрегулировать непрерывную работу встроенного движка имеющегося мотоблока непосредственно на минимально допустимых оборотах холостого хода. Оператор должен начать поворачивать винт самостоятельной регулировки положения штатной дроссельной заслонки поочередно в разные стороны непосредственно до момента, пока работа ДВС не будет максимально тихой и стабильной;
  4. Настроить количество топлива и всасываемого воздуха, которые подаются в поплавковую металлическую камеру карбюратора и цилиндр двигателя. Постепенное затягивание винта приведет к обогащению горючего всасываемым воздухом в заводской металлической поплавковой камере. Его медленное выкручивание, напротив, будет способствовать увеличению количества воздуха, который подается непосредственно в цилиндр. Более детально о настройке карбюратора мотоблока Агро расскажет видео .
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
