Настройка лазера на торцовочной пиле Metabo

Как пользоваться инструментом

Настройки требует любая, только что купленная пила, независимо от модели и производителя, так же как и инструмент, уже побывавший в эксплуатации, при нарушении точности распила. Эта процедура выполняется как разновидность технического обслуживания сложного инструмента, предназначенного для выполнения точных рабочих операций. В число операций по настройке входит:

  • регулировка прилегания бокового упора к поверхности поворотного стола, он может иметь заусенцы, облой, неровную поверхность, которые нужно зачистить, и произвести притирку нижней поверхности упора наждачной бумагой;
  • выставление и закрепление упора на станине строго перпендикулярно линии распила при помощи предусмотренного в крепёжных отверстиях этого элемента небольшого люфта;
  • исключение люфта поворотного стола в месте его фиксирования штоком;
  • регулировка перпендикулярности вертикального разреза, а также разреза под углом в 45o;
  • регулировка натяжения возвратной пружины, чтобы при опускании маятника за рукоятку не прилагать излишних усилий, ведущих к деформации конструкции инструмента и нарушению точности пропила.

Порядок выполнения работ по настройке торцовочной пилы очень наглядно и подробно представлен на следующих видео.

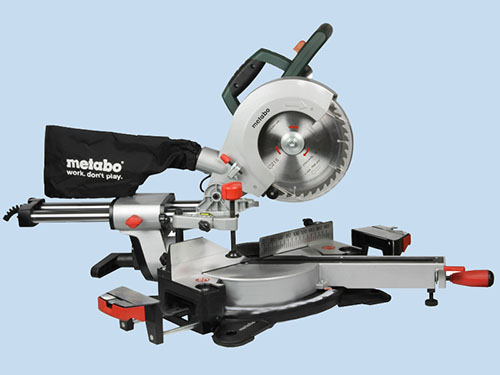

Торцовочная пила Metabo KGS 254 M

Комплектация

Торцовочная пила Metabo KGS 254 M незаменимый инструмент при проведении отделочных работ. Предназначена для распиливания пластика, дерева, цветных металлов. Обновленный вариант легендарной пилы вышедший на рынок осенью 2014 года. Пила стала легче, удобнее и эргономичнее. Конструкционные особенности Metabo KGS 254 позволяют распиливать заготовки различных размеров и под разными углами, делать надрезы одинаковой глубины для серийного производства заготовок.

  • Мощный двигатель позволяет проводить работы повышенной сложности и имеет большой моторесурс.
  • Metabo KGS 254 оборудована фиксаторами «Stop Blocks», с помощью которых заготовки одинакового размера торцуются быстро и эффективно.
  • Пильный диск установлен на двух рейках и может свободно двигаться (функция протяжки), что позволяет распиливать материал до 305 мм.
  • Специальный ограничитель позволяет произвести надрез одинаковой глубины, что очень удобно при серийном производстве заготовок.
  • Точный угол среза выставляется быстро и легко благодаря хорошо читаемой шкале.
  • Алюминиевый стол произведен путём литья и отличается высокой прочностью, что в свою очередь повышает общий срок службы Metabo KGS 254 M.
  • Лазерный индикатор линии среза и подсветка позволяют максимально точно произвести надрез. Лазер и LED лампочка установлены сверху на кожухе пилы, что позволяет исключить попадание в них стружки.
  • Комфортная работа с длинными заготовками обеспечивается возможностью удлинения стола, причём для этого не требуется дополнительных инструментов. Сами раширители могут сниматься и ставиться на любом расстоянии от инструмента.
  • Удобный держатель для сматывания кабеля электропитания, эргономичная констукция максимально облегчают транспортировку и хранение пилы.
  • Переработанная система отвода пыли. захват стружки производится прямо на выходе диска с материала, что значительно повышает эффективность работы всей системы пылеотвода.

elder (18.07.2019) Оценка:

Обрав Метабо, бо маю стрічкову пилу і нею повністю задоволений. А ця прийшла з кривим столом. Розчаруванню не було кінця. Центр від лівої частини був вище на 2 мм. Відправив на сервіс в понеділок. В вівторок зателефонували, проблему вирішили,а в четвер ввечері забрав. Тож за сервісне обслуговування тверда п’ятірка. Подивимось як ця шайтан-машина буде далі.

Александр (27.09.2017) Оценка:

Доброго времени суток. Подскажите можно ли на данную торцовку устанавливать диски с внешним диаметром 260мм?

Ответ Metabo Shop Добрый день, Александр. Нет, диск диаметром 260 мм не поместится в штатный кожух.

Александр (31.05.2017) Оценка:

Здравствуйте. Скажите пожалуйста должны ли быть в одной плоскости поворотный стол и станина с удлинителями. У меня поворотный стол на миллиметр выше станины, а станина выше удлинителей. Итого все три элемента на разной высоте. Приходится прижимать заготовку рукой у самой пилы. Так же не смог настроить задний упор, что бы получалось 90 град. Снял его, а он весь винтом. Я ее только купил! Так-то она работает, но углов нет возможности настроить из-за разности высот площадок и винта в заднем упоре! Это гарантийный случай? можно ли это все устранить или это качество metabo? А и еще. Пила отрезала всего несколько досточек. Она новая практически и уже контакт в лазере прерывается иногда.

Ответ Metabo Shop Александр, думаю Вам абсолютно точно нужно обратиться в сервис Метабо. свяжитесь с нами, пожалуйста, мы подскажем как все оформить. Спасибо!

Торцовочная пила Metabo KS 216 m обзор, настройка лазера

Metabo KGS 254 M

Пила отличается от предыдущей модели увеличенной до 1450 ватт мощностью двигателя и реализаций мер направленных:

  • на стабилизацию рабочих параметров;
  • повышение комфорта работы оператора;
  • продление ресурса конструкции в целом.

В частности, предварительно настраиваемая глубина пропила на рабочих углах увеличена до 47 и 92 мм, ширина осталась без изменений, соответственно 205 и 305 мм.

В конструкции инструмента и весом 16,3 кг, доработана функция горизонтального перемещения, улучшены эксплуатационные свойства выдвижных упоров и фиксаторов обрабатываемых заготовок.

Торцовачная пила Metabo KGS 216 М

Рассрочка от Альфа Банка не выходя из дома. документы принесем на дом!

  • Срок кредитования — от 8 до 36 месяцев
  • Ежемесячная комиссия 0% с 1-го по 4 мес.
  • начиная с 5 го месяца – 3,5%
  • Разовая комиссия – 0%
  • Услуга страхования. отсутствует!
  • Сумма кредита — от 1 000 до 50 000 грн
  • Первоначальный взнос — 0%
  • Расчетно-кассовое обслуживание 20 грн. в мес.
  • Срок кредитования — от 10 до 36 месяцев
  • Ежемесячная комиссия 0% с 1-го по 7 мес.
  • начиная с 8- го месяца – 3,5%
  • Разовая комиссия – 3,5%
  • Услуга страхования. отсутствует!
  • Сумма кредита — от 1 000 до 50 000 грн
  • Первоначальный взнос — 0%
  • Расчетно-кассовое обслуживание 35 грн. в мес.
  • Срок кредитования — от 10 до 36 месяцев
  • Ежемесячная комиссия 0% с 1-го по 10 мес.
  • начиная с 11. го месяца – 3,75%
  • Разовая комиссия – 10 %
  • Услуга страхования. отсутствует!
  • Сумма кредита — от 1 000 до 50 000 грн
  • Первоначальный взнос — 0%
  • Расчетно-кассовое обслуживание 20 грн. в мес.
  • Срок кредитования — от 12 до 36 месяцев
  • Ежемесячная комиссия 0% с 1-го по 12 мес.
  • начиная с 13. го месяца – 3,75%
  • Разовая комиссия – 12 %
  • Услуга страхования. отсутствует!
  • Сумма кредита — от 1 000 до 50 000 грн
  • Первоначальный взнос — 0%
  • Расчетно-кассовое обслуживание 20 грн. в мес.
  • Возраст от 21 до 70 лет;
  • Паспорт гражданина Украины и идентификационный код;

Доставка кредитного договора осуществляется по всей территории Украины курьерской службой Банка абсолютно БЕСПЛАТНО!

Что это такое?

Торцовочная пила с протяжкой представляет собой узкоспециализированный вид техники, созданный для угловой резки. Данное устройство нередко еще именуют маятниковой пилой. Главной особенностью инструмента считается наличие в конструкции поворотного модуля, с помощью которого работа упрощается. Такие стационарные станки способны очень точно под различными углами распиливать брус, доски и рейки. Время от времени их также употребляют для обработки МДФ, ламината, искусственных плит и оргалита. Отыскало устройство обширное применение и в работах по резке профильного пластика, декоративной лепнины, профилированного алюминия.

К основным преимуществам торцовочных плит относят:

  • высшую скорость вырезки;
  • точность обработки заготовок;
  • простоту эксплуатации.

Что все-таки касается минусов, то на такие инструменты воспрещается ставить абразивные и алмазные круги.

Устройства выпускаются в разных модификациях, которые различаются техническими показателями. Так, компактные станки могут делать распил заготовок шириной до 60 мм, среднегабаритные — от 70 до 80 мм, а проф — более 100 мм. В независимости от вида все торцовочные плиты отлично управляются с поставленными задачками, потому что владеют высочайшей производительностью. Они обустроены ограничителем глубины, что позволяет подбирать нужные пазы и проводить распил определенной толщины.

Не считая того, оборудование обеспечено дополнительным механизмом, с помощью которого диск имеет способность наклоняться в обе стороны под избранным углом к горизонтальной плоскости.

Bosch GCM 8SJL

Для масштабных работ лучше выбирать эту пилу. Ее относят к проф серии. По сопоставлению с бытовыми модификациями, она просто совладевает с резкой не только лишь древесной породы, да и металла, пластика. Производители дополнили ее обилием опций, что упрощает рабочий процесс. Не считая того, инструмент обустроен массивным мотором (1,6 кВт). Единственный минус – отсутствует регулировка оборотов.

Sources:

https://waysi.ru/stroyka/svoimi-rukami/kak-sdelat-torcovocnuu-pilu-iz-cirkularnoj-svoimi-rukami.html https://e-1.com.ua/catalog/display/category/10/subcategory/115 https://stroy-podskazka.ru/torcovochnaya-pila/s-protyazhkoj/

Обзор популярных моделей

«ЗУБР ЗПТ-210-1400 Л»

«Metabo KGS 315 Plus»

Выбор торцовочной пилы – это ответственный момент для неискушённого

Советы по выбору обычных и комбинированных моделей

Чтоб сделать верный выбор и учесть что остается сделать нашему клиенту нюансы, связанные с методикой использования подобного оборудования, необходимо прислушаться к советам опытных пользователей, которые можно сконструировать таким макаром:

  • Инструмент должен соответствовать его предназначению − не следует брать дорогую и сильную модель, если предполагается ею пользоваться периодически и в личных целях.
  • В таком же ключе следует рассматривать и наличие дополнительных опций, увеличивающих стоимость модели, но не используемых при малеханьких объёмах работы.
  • Наличие средств защиты и безопасности − принципный момент подбирая торцовочной пилы, т.к. при неправильном использовании есть вариант просто получить травму, работая на похожем оборудовании.
  • Из-за того, что мощность и вес связаны вместе напрямую, то если нужно выполнения работ разъездного характера наилучшим вариантом будет избрать менее сильную модель, но владеющую меньшей массой.
  • Размер пильного диска и наличие протяжки определяют технические возможности инструмента по обработке используемого материала.
  • Станина может быть достаточно тяжёлой, чтобы зафиксировать пилу в месте выполнения работ, а поворотный стол и упоры делаются обеспечивать надёжную фиксацию обрабатываемого материала.

READ Можно Ли Пилить Сухостой В 2019

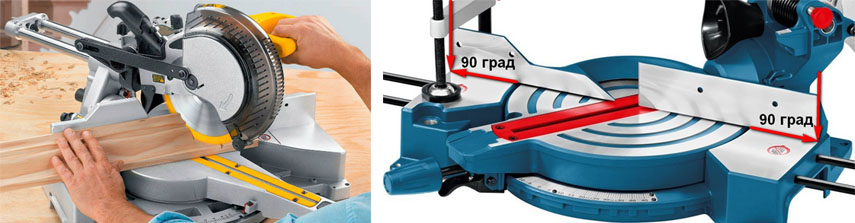

Настройка торцовки и ее регулировка

Правильная настройка и регулировка торцовки, включая регулировку количества оборотов диска, обеспечат необходимую точность при выполнении распилов и избавит от получения изделий с браком

В первую очередь обращают внимание на пильный диск. Его посадочный и внешний диаметр, заточка зубьев и их геометрия должны соответствовать материалу, с которым он будет работать

Привод и защитный кожух станка рассчитаны на конкретный размер диска и установка других размеров отрицательно скажется на работе по распиловке и работу самого изделия. Поэтому внимательно читаем рекомендации производителя, указанные в инструкции по эксплуатации.

Правильно отрегулировать пилу поможет надежная и качественная установка бокового упора. Он должен иметь прямой угол с основанием или станиной и плотно прилегать к нему. Необходимо выполнить фаску для того, чтобы стружка, возникающая при выполнении операции пиления, пряталась туда, если она не предусмотрена компанией производителем. Таким образом отходы от распиловки не будут мешать образованию нужного угла среза.

Следующим этапом будет проверка узла фиксации поворота. Шток для фиксации должен плотно входить в прорезь лимба, который может быть съемной или стационарной конструкции. Под часто используемые углы он имеет готовые прорези, а вот под специально выставляемые нуждаются в надежной фиксации. Для этого ручку, фиксирующую затяжку, закручивают при нажатой клавише.

Угол 90° в горизонтальной плоскости выставляется не с помощью угольника, а с помощью рейки толщиной не менее 10 мм, скотча двухстороннего и фанеры. Последний элемент закрепляется на основании скотчем, а между ним и боковым упором укладывается рейка. Делается контрольный рез, от которого с помощью бокового упора контролируется необходимый угол.

Угол резки под наклоном регулируется с помощью двух винтов, расположенными в задней части конструкции станка снизу и сверху. Первый регулирует угол 90°, второй — другие размеры выставляемых углов.

Регулировка фиксированных углов на торцовках должна выполняться тщательно и обязательно контролироваться соответствующим инструментом.

Торцовка с регулировкой оборотов позволяет подобрать нужную скорость перемещения пильного диска, чтобы получить качественную линию среза. Для каждого материала, с которым работает устройство, количество оборотов подбирается в индивидуальном порядке, а у опытных специалистов это получается на уровне подсознания.

ОписаниеТорцовочнаяпила Hitachi C12LSH

Характеристики Hitachi C12LSH ПараметрЗначение

ПроизводительHitachi
СтранаЯпония
КласификацияТорцовочная пила
Мощность мотора, Вт.1600 Вт
Число оборотов диска, об3800 об/мин
Поперечник пильного диска, мм305 мм
Поперечник посадочного отверстия, мм30 мм
(ВхШ) поперечный пропил: 0°107х312 мм
(ВхШ) поперечный пропил со вспомогательной пластинкой120х260 мм
Пропил при повороте 45°107х220 мм
Пропил при повороте 57°107х170 мм
Пропил при повороте 57° со вспомогательной пластинкой120х130 мм
Срез под наклоном 45° на лево70х312 мм
Поворот 45° на лево и наклон 45° на лево70х220 мм
Угол поворота на право0 — 57 °
Угол поворота на лево0 — 46 °
Угол наклона на право0 — 45 °
Угол наклона на лево0 — 45 °
Фиксатор положительного угла поворота0; 15; 22.5; 31.6; 45
КомплектацияДиск, пылесборник, зажим в сборе, ключ гаечный
Гарантия12 мес
Вес30 кг

READ Сколько Масла Для Цепи В Бензопилу

Особенности Hitachi C12 LSH

  • Компактность: новая конструкция сохраняет ширину инструмента 930 мм при любом ходе головки пилы
  • Лазерная направляющая
  • Цифровой экран для обозначения угла поворота и наклона
  • Точная регулировка угла поворота/наклона
  • Производительность нажимной резки (ВxШ):107×107мм
  • Обрезиненная ручка
  • Дополнительный вращающийся на право и на лево щиток высотой 120 мм для поддержки большущих деталей
  • Высокоэффективный отвод пыли

Набор поставки Hitachi C 12LSH

  • Шестигранный ключ;
  • Диск;
  • Пылесборник

Дополнительную информацию о торцовочной пиле Hitachi C 12LSH вы приобретаете по тел, проконсультировавшись со всеми нашими менеджерами.

Доставка на всей Украине: Киев, Днепропетровск, Харьков, Львов, Одесса, Донецк, Симферополь, Полтава, Сумы, Тернополь, Ровно, Житомир, Запорожье, Ивано-Франковск, Кировоград, Луганск, Луцк, Винница, Черкассы, Чернигов, Черновцы, Николаев, Ужгород, Херсон, Хмельницкий и другие города Украины.

Устройство торцовочной пилы

Устройство рассматриваемого нами инструмента ввиду его предназначения в большинстве моделей от разных производителей практически одинаково. Имеются лишь небольшие нюансы, например по защитным кожухам диска. Но мы будем рассматривать устройство инструмента на примере пилы JET JMS-10L. Именно такой прибор долгое время эксплуатировался нашими мастерами и никогда не вызывал нареканий в работе.

Эта пила не относится к профессиональному инструменту и не подходит для слишком частого и долгого применения, однако для собственных нужд и небольшого бытового ремонта подходит как нельзя лучше. Итак, устройство торцовочной пилы JET JMS-10L выглядит следующим образом:

На станине с поворотным столом установлена режущая головка пилы. Режущая головка состоит из мотора коллекторного типа входной мощности 1500 Вт и питанием до 230 В. Число оборотов пильного диска в данном случае составляет 4500 об/мин. То есть, как видите совсем немало. Головка имеет возможность наклоняться по необходимости влево или вправо. Стол пилы имеет возможность поворачиваться по отношению к направляющей до 90 градусов, по 45 градусов в каждую сторону. Что очень удобно при подрезке заготовок – нет необходимости переустанавливать деталь и прерывать процесс обработки. Подробнее о характеристиках мы напишем ниже.

Сбоку поворотного стола имеется градуированная шкала для удобства работы. Также в этой модели имеется протяжной механизм. В стандартную комплектацию входит система зажимных приспособлений, подвижные вставки для больших заготовок, мешок пылесборник, мерная шкала, световой указатель и пильный твердосплавный диск с 40 зубцами.

Отличие торцовочной пилы от циркулярной

Основным различием самодельного торцовочного станка является его относительная дешевизна.

Его можно сконструировать из уже имеющихся обрезок ДСП либо ОСП.

Не считая того, сгодится также толстая фанера, а при определенных случаях и текстолит.

Кроме этого у самодельных торцовок находятся последующие отличительные черты:

  • станок сооружается, обычно, под имеющуюся определенную потребность в раскрое деталей некой размерности. Время от времени конкретно эти размерности не могут быть обработаны на станках, имеющихся в продаже;
  • станина самодельного станка производится из древесных плит либо даже из обрезков толстых и широких досок. Естественно, можно сконструировать станину и из железных пластинок и даже из композита, например, каркас – из железного профиля, а конкретно сам стол – уже из ДСП. Но это в любом случае будет дороже и труднее, так как придется иметь дело с более дорогим металлом, а во-2-х, необходимо работать и со сваркой по металлу, и после чего производить работу с ДСП.

Самодельный торцовочный станок, очевидно, будет наименее технологичен, чем покупной промышленного производства. Но часто никому и не нужен безупречный итог. И тут конструкция самодельной торцовки представляет собой как раз таковой вариант.

Например, если вы собираетесь обшить дом вагонкой снаружи, то полностью резонно было бы производить торцовку в критериях, когда и материал, и инструмент будут очень лишены свободного хода. В данном случае итог получится еще более осторожный.

READ Выбор Ручной Циркулярной Пилы Для Дома

Отличительной особенностью самодельного торцовочного инструмента является его относительная простота, а как следует, можно достигнуть фактически полного отсутствия посторониих движений режущего инструмента. И все это без дополнительных издержек.

Маятниковая

Базовой частью таковой пилы является станина. На станину крепится стол, который должен владеть поворотным механизмом, снаряженным линейкой. Конкретно таковой механизм позволяет производить процесс распила под определенным углом, регулируя его под определенные личные нужды каждого пользователя. При этом данный угол можно поменять при помощи перемещения десктопа конкретно по отношению к станине.

С протяжкой

Данное устройство считается более универсальным, потому что пилу можно смещать не только лишь вокруг оси, да и вдоль пропила по прямой косильной лески.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в собственном составе, как и предшествующий вариант, содержит дополнительный шарнир. Для того чтоб поменять угол реза, его нужно регулировать и отводить в сторону, которая обратна месту, куда вмонтирован привод.

Scheppach MST254

Главными преимуществами этой модели являются высочайшая мощность (1600 Вт) и алмазный круг. Она может торцевать как под углом, так и под наклоном. Единственный аспект – она не подходит для вырезки заготовок огромных габаритов.

Makita LS1216

Эта экономная модель – одна из самых высококачественных и фаворитных. Она отличается неплохой комплектацией и завышенным уровнем безопасности. В пиле предусмотрена самостоятельная настройка ширины резки. Также устройством может производиться комбинированная и наклонная резка под углом до 45. Мощность мотора маленькая – 1 кВт. Оборудование создано для разреза заготовок шириной до 3,63 см и глубиной до 10,7 см.

К недочетам устройства относят отсутствие подсветки и лазерной указки (их нужно получать дополнительно). Не считая того, в конструкции нет способности выставлять число оборотов.

Hyundai M 2500-255S

Это оборудование комфортно в использовании, при запуске не дергается. Круг большой, его поперечник – 5,5 см. Головка может наклоняться под различным углом. Единственный минус устройства состоит в том, что плавный запуск срабатывает с маленькой задержкой.

Лучшие бытовые торцовочные пилы

Модели подобного типа отличаются низкой стоимостью и производительностью. Их мощность невысока, поэтому перечень обрабатываемых материалов таких инструментов весьма ограничен. Однако они отлично подойдут для мелких повседневных работ.

Graphite 59G800 — аккуратность и чистота в работе

4.8

★★★★★оценка редакции

92% покупателей рекомендуют этот товар

Смотрите обзор

Мощность двигателя этой модели составляет 1400 Вт, а диаметр диска — 185 мм. Благодаря наличию протяжного механизма, с помощью прибора можно распиливать крупногабаритные заготовки.

Регулировка оборотов и глубины реза позволяет добиваться высокого качества обработки различных материалов.

Поверхность прибора выполнена из алюминия, что повышает ее устойчивость к повреждениям и коррозии. Соблюдение чистоты при эксплуатации обеспечивает специальный мешок, собирающий стружку и прочие отходы.

Достоинства:

  • лазерный указатель;
  • настройка углов распила;
  • регулировка количества оборотов и глубины реза;
  • система сбора отходов производства.

Недостатки:

вибрация при работе.

Graphite 59G800 предназначен для обработки деталей различной длины. Гибкая настройка пилящего механизма и поверхности обеспечивает максимальную точность реза.

Einhell TH(TC)-SM 2131 Dual — точность и надежность

4.8

★★★★★оценка редакции

88% покупателей рекомендуют этот товар

Смотрите обзор

Точность распила с помощью этой модели достигается благодаря бесступенчатой настройке угла реза. Лазерная подсветка и встроенная шкала линейки позволяют производить работу крайне аккуратно.

Фиксация заготовки обеспечивается винтовыми креплениями. Пилящий механизм инструмента способен поворачиваться в разные стороны. Плавный ход обрабатываемой детали гарантируют две штанги в механизме протяжки.

Достоинства:

  • достаточная мощность двигателя — 1500 Вт;
  • регулировка стола и глубины реза;
  • высокая точность пиления;
  • надежная фиксация заготовки.

Недостатки:

шумность.

Einhell Dual предназначена для максимально аккуратной обработки деталей. Благодаря гибкой настройке рабочей поверхности пилой можно без труда раскраивать даже крупногабаритные заготовки.

Stanley STSM1510 — высокая скорость работы

4.7

★★★★★оценка редакции

86% покупателей рекомендуют этот товар

Смотрите обзор

Главным отличием модели от аналогов является наличие большого количества предустановок углов пиления. Это гарантирует быстрое переключение между ними для достижения высокой производительности.

Мощность двигателя прибора составляет 1500 Вт, диаметр пилящего диска — 254 мм. Большое число оборотов позволяет с успехом распиливать материалы высокой плотности. Удобство работы обеспечивают высокий упор рукояти и легкий вес конструкции из алюминиевого сплава.

Достоинства:

  • простота настройки угла пиления;
  • высокие обороты — 5500 в минуту;
  • удобство работы;
  • низкая цена.

Недостатки:

отсутствие плавного запуска.

Stanley STSM1510 подойдет для домашнего использования. Благодаря гибкой настройке угла реза и высокой скорости пиления достигается отличное качество обработки деталей.

Total TS42182552 — долговечный инструмент

4.7

★★★★★оценка редакции

85% покупателей рекомендуют этот товар

Отличительным свойством этой модели является ее долгий срок службы. Обеспечивается он за счет высокого рабочего ресурса двигателя и устойчивого к повреждениям алюминиевого корпуса.

Благодаря системе удаления стружки, рабочая поверхность всегда остается чистой, а видимость зоны обработки не ухудшается.

Мощность двигателя 1400 Вт, диаметр пилящего диска 255 мм. Регулировка глубины реза и возможность поворота рабочей поверхности в разные стороны делают инструмент по-настоящему универсальным.

Достоинства:

  • надежность комплектующих;
  • простота эксплуатации и очистки;
  • безопасность;
  • долгий срок службы.

Недостатки:

малая глубина реза.

Total может применяться при обработке небольших деревянных изделий. Простота ухода и использования прибора, а также надежный двигатель повышают его производительность и срок службы.

Технология изготовления стола для циркулярной пилы

  1. Из фанеры 20 мм выполняют заготовку столешницы по выбранным размерам. Размечают фанерный лист  с помощью карандаша и столярной линейки, распиливают с помощью электролобзика и фрезеруют кромки. Полученную заготовку зашкуривают.Выполняют с нижней стороны столешницы разметку для циркулярной пилы. Для этого переворачивают заготовку столешницы, устанавливают пилу без диска на предполагаемое место и размечают габариты подошвы. Ручным фрезером выбирают в столешнице углубление 8-10 мм по размеченному посадочному месту.

  2. Примеряют пилу, корректируют при необходимости, после чего размечают места ее крепления и прорезь для зубчатого диска. Если вы планируете выполнять распил материала под разным углом, учтите это при разметке прорези – она будет иметь сечение в виде трапеции вершиной вниз.

  3. С нижней стороны столешницы с помощью карандаша и линейки выполняют разметку для ребер жесткости, к которым позже будут крепиться ножки стола. Ребра жесткости выполняют из доски 50х100 мм и располагают по периметру на расстоянии 7-10 см от краев стола. Прикладывают доску к столешнице и обводят ее с обеих сторон, после чего по линейке размечают ее центральную лини, а на ней отмечают расположение саморезов – в 5 см от края каждого ребра и через 15-20 см по всей его длине. Просверливают отверстия по разметке насквозь.

  4. Выполняют разметку  досок для продольных ребер жесткости и распиливают их. Крепят к столешнице на столярный клей, поджав струбцинами. После этого по месту размечают боковые ребра жесткости, распиливают и клеят аналогичным образом.

  5. После склеивания не снимая струбцин протягивают конструкцию саморезами по выполненным отверстиям, предварительно рассверлив их с внешней стороны, чтобы шляпки саморезов были полностью утоплены в столешнице.

  6. Стягивают ребра жесткости между собой на два самореза 50 мм с каждой стороны. Снимают струбцины. Готовая столешница выглядит так.

  7. Ножки для стола выполняют из доски 50х100 мм. Высота ножек должна обеспечивать удобство работы, в среднем это 100-110 см. Доску срезают вдоль продольной оси под небольшим углом с одной стороны. Примеряют их к столешнице так, чтобы при установке они стояли слегка враспор. Крепят ножки с внешней стороны ребер жесткости на болты. Для повышения устойчивости можно сделать стяжки из бруска 50х50 мм.

  8. Устанавливают ручную циркулярную пилу в подготовленный паз с нижней стороны столешницы, закрепляя подошву на болты, зубчатый диск при этом вставляют в прорезь.

  9. На стол можно нанести разметку, облегчающую распил материала. Сам стол в целях защиты от влаги и облегчения скольжения пиломатериала рекомендуется покрыть лаком в несколько слоев.
  10. Осталось решить вопрос с включением и отключением пилы. Если вы обладаете достаточными знаниями в электротехнике, вы можете зашунтировать клавишу включения и вынести кнопки управления на внешнюю поверхность переднего ребра жесткости. Если эта схема кажется вам слишком сложной, достаточно будет просто стянуть клавишу с помощью проволоки и включать и отключать пилу с помощью сетевого шнура.

  11. Приведенная конструкция стола довольно простая, и с его изготовлением способен справиться любой. Если вы хотите расширить функционал стола для циркулярной пилы, увеличить его безопасность, можно сделать конструкцию более сложной, как показано в видео.

Таким образом, как вы смогли убедиться сделать стол для циркулярной пилы своими руками — это простая задача, которая под силу любому дачнику.

ОписаниеТорцовочнаяпила Hitachi C12LSH

Характеристики Hitachi C12LSH ПараметрЗначение

ПроизводительHitachi
СтранаЯпония
КласификацияТорцовочная пила
Мощность мотора, Вт.1600 Вт
Число оборотов диска, об3800 об/мин
Поперечник пильного диска, мм305 мм
Поперечник посадочного отверстия, мм30 мм
(ВхШ) поперечный пропил: 0°107х312 мм
(ВхШ) поперечный пропил со вспомогательной пластинкой120х260 мм
Пропил при повороте 45°107х220 мм
Пропил при повороте 57°107х170 мм
Пропил при повороте 57° со вспомогательной пластинкой120х130 мм
Срез под наклоном 45° на лево70х312 мм
Поворот 45° на лево и наклон 45° на лево70х220 мм
Угол поворота на право0 — 57 °
Угол поворота на лево0 — 46 °
Угол наклона на право0 — 45 °
Угол наклона на лево0 — 45 °
Фиксатор положительного угла поворота0; 15; 22.5; 31.6; 45
КомплектацияДиск, пылесборник, зажим в сборе, ключ гаечный
Гарантия12 мес
Вес30 кг

READ Регулировка Карбюратора Бензопилы Champion 137

Особенности Hitachi C12 LSH

  • Компактность: новая конструкция сохраняет ширину инструмента 930 мм при любом ходе головки пилы
  • Лазерная направляющая
  • Цифровой экран для обозначения угла поворота и наклона
  • Точная регулировка угла поворота/наклона
  • Производительность нажимной резки (ВxШ):107×107мм
  • Обрезиненная ручка
  • Дополнительный вращающийся на право и на лево щиток высотой 120 мм для поддержки большущих деталей
  • Высокоэффективный отвод пыли

Набор поставки Hitachi C 12LSH

  • Шестигранный ключ;
  • Диск;
  • Пылесборник

Дополнительную информацию о торцовочной пиле Hitachi C 12LSH вы приобретаете по тел, проконсультировавшись со всеми нашими менеджерами.
