Теперь займитесь углами
Убедитесь, что ваш новый диск расположен точно под прямым углом к столику станка. Пользуясь проверенным угольником, поставьте его колодкой на столик пилы и придвиньте линейку к плоскости диска, не касаясь зубьев (фото в начале). В руководстве к работе станка объясняется, как отрегулировать упоры. Проделайте эти операции, добиваясь, чтобы между угольником и диском не было даже малейшего зазора. После этого установите указатель на нулевое деление шкалы наклона. Повторите эту процедуру, чтобы точно настроить наклон под углом 45° (фото А).
Завершив эти регулировки, приступайте к наладке углов поворота. Прежде всего, установите диск под углом 90° к упору (фото В). Порядок действий при этой операции зависит от типа упора, установленного на вашем станке.
Если упор состоит из одной детали (фото С), ослабьте регулировочные болты, или винты с обеих сторон и слегка сдвиньте правый или левый конец упора ближе к диску. При этом достаточно двигать лишь один конец, так как другой автоматически будет поворачиваться.
Ленточный зажим позволяет легко стянуть все четыре угла рамки. У вас ещё нет такого? Скрепите детали в углах малярным скотчем.
Если упор станка имеет правую и левую части, то выравнивание каждой из них под прямым углом к диску может привести к тому, что они не будут выровнены относительно друг друга. Правильный метод наладки заключается в том, что только одна часть упора устанавливается перпендикулярно диску, и это положение фиксируется затяжкой винтов или болтов. Затем вторая часть упора выравнивается относительно первой (фото D). Наконец, указатель шкалы устанавливается на 0°. У некоторых моделей пил упоры не регулируются (фото Е), поэтому необходимо установить диск и пильный узел под прямым углом к упору. Для этого сначала устанавливают указатель шкалы поворота на 0°, а затем ослабляют винты крепления шкалы. Поворачивая столик (и вместе с ним шкалу), добиваются перпендикулярности диска и упора. Затем затягивают винты, чтобы зафиксировать настройки. Регулировать другие угловые значения при этом не требуется.
Бюджетные модели
| Модель | Характеристики |
| Hyundai M 2000-255 Легкая, производительная и компактная модель с неплохим функционалом от именитого производителя. Мощность — 2 кВт. Скорость вращения шпинделя — 5000 об/мин. Максимальный диаметр диска — 255 мм. Глубина реза при угле 90° — 75 мм. Ширина пропила — 135 мм. Особенности: наклон режущего узла вправо/влево на угол 45°, поворот стола влево/вправо — 45°. Функционал: регулировка оборотов, лазерный указатель реза, пылеудаление, «плавный пуск». В комплекте производитель предусмотрел удлинитель рабочего стола и струбцину для фиксации обрабатываемого материала. Вес — 9,4 кг. Стоимость варьируется от 7900 до 10600 руб. Достоинства:
Недостатки:
| |
| Metabo KS 216 M Lasercut Компактный и эргономичный инструмент для профессионала и домашнего мастера. Цельнолитой силуминовый корпус делает инструмент достаточно легким, что дает возможность оператору перемещать его в случае необходимости. Технические характеристики: мощность — 1,35 кВт, скорость вращения оснастки — 5000 об/мин, максимальный диаметр диска — 216 мм. Глубина реза при угле 90° — 60 мм. Ширина пропила — 120 мм. Особенности и функционал: наклон режущего узла вправо/влево на угол 47°, поворот стола вправо — 47°, лазерный маркер, расположенный в верхней части режущего модуля, LED-подсветка рабочей зоны, штатный текстильный пылесборник, удлинитель рабочего стола и струбцина для фиксации заготовки. Вес — 9,4 кг. Средняя стоимость находится в пределах от 7100 до 8400 руб. Достоинства:
Недостатки:
| |
| Elitech ПТ 1825 Компактная отечественная торцовка с протяжкой, обладающая широкими возможностями и премиальным набором функций. Технические характеристики: мощность — 1,8 кВт, скорость вращения оснастки — 4800 об/мин, максимальный диаметр диска — 255 мм, глубина реза при угле 90° — 75 мм. Ширина пропила — 305 мм. Особенности: наклон режущего узла влево на угол 45°, поворот стола влево/вправо — 45° с фиксацией через определенное угловое расстояние, включение лазерного маркера отдельной кнопкой. Функционал: протяжка, лазерный маркер; система пылеудаления; «плавный пуск»; электродинамический тормоз. Вес — 15,5 кг. Средняя стоимость варьируется от 10000 до 14500 руб. Достоинства:
Основным недостатком, который отмечает большинство пользователей, является низкое качество сборки. |
Разновидности торцевых пил по дереву
Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:
- типом и мощностью двигателя, а также его расположением;
- типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
- наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
- наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок;
Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов
- типоразмером применяемых дисков.
Пилы торцовочные оснащаются тремя видами двигателей:
- асинхронными;
- коллекторными;
- вентильными.
Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.
Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.
Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.
По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.
Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок. Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:
Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:
- для обеспечения плавного пуска двигателя;
- для его торможения при отключении мотора;
- для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.
Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.
Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.
Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:
- посадочный диаметр;
- наружный диаметр;
- число зубьев — чем оно больше, тем более качественным получится разрез;
- толщина диска;
- максимальная скорость вращения.
Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.
Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент
Нюансы выбора
Торцовые электропилы необходимы в хозяйстве, производстве. Есть несколько основных моментов, которые позволят сделать первичный правильный выбор торцовки ведущего бренда.
Оригинал или подделка. Спрос на торцовочные пилы производства Metabo привел к тому, что многие подпольные фирмы начали выпускать подделки. На выбор в пользу оригинального торцовочного инструмента указывает фирменная упаковка, наличие документов, переведенных на русский язык, российские сертификаты электрической безопасности, сертификаты подлинности, заводские талоны на гарантию.
Внешние аспекты. Не спешите радоваться, что перед вами оригинальный Metabo
Важно изучить внешние характеристики
Обратите внимание на равномерность цвета корпуса, качество нанесения фирменного логотипа, металл, используемых в пильных дисках. Metabo отличается тем, что очень ответственно подходит к вопросам сборки
Потому на фирменных торцовках не будет люфтов, зазоров, расплывов пластика, криво нанесенного логотипа и пр.
Цена
В России есть официальное представительство Metabo, которое позволяет узнать рыночные цены электроинструмента. Если продавец просит слишком мало, есть подозрения в подделках. Завышенные цены свидетельствуют о наглости самого продавца.
Сфера применения. Сетевая торцовка бывает профессионального и бытового класса. Профи отличаются повышенной производительностью, высокой мощностью. Они предназначены для регулярной эксплуатации. Для бытовых редких случаев работы с торцовочной пилой нет смысла покупать профи станок. Вам вполне подойдет агрегат средней мощности с базовым набором функций.
Защита. Metabo используются защитные кожухи, закрывающие режущий диск. Это обеспечивает должный уровень безопасности.
Эргономика. Проверьте, как инструмент держится в руке, каковы его размеры, вес, насколько удобно вам с ним работать.
Пильные диски. Для нормальной работы пильный диск должен иметь диаметр от 200 мм. С этим проблем нет, поскольку минимальное значение для Metabo — 216 мм.
KS 216 lasercut
- Торцовка KS 216 lasercut оснащается электромотором мощностью 1,1 кВт;
- Частота вращения — до 5000 оборотов за минуту;
- Пропил осуществляется на глубину до 60 мм;
- Пильный диск наклоняется на 0-45 градусов;
- Поворотный стол регулируется на 47 градусов влево и вправо;
- Весит станок KS 216 lasercut 9 кг;
- Рабочий стол выполнен из литого алюминия;
- Лазер на обеспечивает точность распила заготовки;
- Рабочая зона подсвечивается светодиодом, встроенным в KS 216 lasercut.
Критерии выбора торцовочных пил
Безопасность
Для обеспечения безопасной работы двигатель оборудуется специальным тормозом, позволяющим за секунды остановить пильный диск после отключения питания. Защитный кожух, который открывает режущий диск только при приближении его к заготовке, позволяет обеспечить безопасную работу не только оператора, но и защитить пильный диск от попадания посторонних предметов.
Конструкция торцовочной пилы
Конструктивно, любая торцовочная пила состоит из таких элементов: электродвигателя, редуктора и станины. Движение пильному диску передается от электродвигателя через редуктор. С помощью шарнирного соединения с возвратной пружиной, электродвигатель с редуктором закрепляются на станине.
На станине имеется поворотный круг с упором, с помощью которого регулируется в горизонтальной плоскости угол реза. Регулировка наклона в вертикальной плоскости осуществляется с помощью узла регулировки наклона, закрепленного рядом с шарнирным соединением.
Станина может быть стальной или изготовленной из алюминиевых или магниевых сплавов, что позволяет обеспечить необходимую прочность конструкции при значительном снижении веса. Данный момент непосредственно влияет на удобство использования инструмента.
Для обеспечения возможности протяжки заготовки, то есть перемещения ее вдоль косильной лески реза применяются направляющие. Ширина протяжки определяется расстоянием, которое по заготовке может пройти пильный диск. От этого параметра зависит возможность резать широкие заготовки за один проход. Для работ по подгонке плинтусов, к примеру, подойдет инструмент с шириной протяжки до 10 см.
При выборе инструмента необходимо обращать особое внимание на люфт при фиксации станины при ее повороте. Нарушение соосности при фиксации может сказаться и на углах обработки деталей, и привести к поломке. Производители выпускают комбинированные модели, совмещающие в одном инструменте торцовочную и циркулярную пилы
На верхней части таких моделей имеется стол, позволяющий использовать такую пилу как циркулярную
Производители выпускают комбинированные модели, совмещающие в одном инструменте торцовочную и циркулярную пилы. На верхней части таких моделей имеется стол, позволяющий использовать такую пилу как циркулярную.
- Критерии выбора торцовочных пил
- Возможность работы с различными материалами
- Конструкция торцовочной пилы
- Виды электродвигателей
- Безопасность
- Удобство
- Лучшие торцовочные пилы с протяжкой
- Metabo KGS 216 M
- Bosch PCM 8 S
- Зубр ЗПТ-255-1800 ПЛ
Лучшие торцовочные пилы без протяжки Makita LS1040 Metabo KS 216 M Lasercut Hammer STL800 Лучшие комбинированные модели торцовочных пил Bosch GTM 12 Makita LH1201FL Лучшие аккумуляторные торцовочные пилы DeWALT DHS780N Metabo KGS 18 LTX 216 0
Обрабатывать большие объемы материалов с помощью ручного инструмента – это тяжелая работа, отнимающая много времени и не позволяющая добиться высокой точности обработки. Развитие технического прогресса подарило нам большое количество самых разнообразных инструментов с разными типами привода, которые помогают значительно упростить процесс обработки материалов.
Для разрезания деревянных заготовок используются циркулярные и торцовочные пилы. Главное отличие торцовочной пилы от циркулярной – возможность точно разрезать деревянные заготовки поперек волокон. Такая пила конструктивно является дисковой, но она надежно зафиксирована над рабочей поверхностью с помощью маятникового поворотного механизма.
Комплект поставки
Новая торцовочная пила Metabo KGS 216 M – еще больше комфорта в работе с проверенным временем инструментом.
Торцовочная пила Metabo KGS 216 M обновленный вариант бестселлера и лидера рынка торцовой Украины модели Metabo KGS 216. Новинка вышла на рынок осенью 2014 года. В сравнении с предшественником, в пила нового поколения, получила новый, существенно переработанные эргономику и дизайн. Изменены положения лазеры и подсветки зоны пропила, переработана систему пылеудаления, изменена конструкция расширителей стола. Пила стала лучше сбалансирована существенно удобнее в работе. Многолетний успех этой модели на рынке позволяет говорить об отличных эксплуатационных характеристиках пилы. Прекрасный выбор легкого и комфортного решения с широкого круга задач.
Основные правила
OSB-плиты являются одними из более фаворитных материалов, применяемых для отделки помещений. С помощью их можно создавать несущие элементы построек, выбирать в качестве различных видов обшивок. Употребляются подобные материалы при сборке корпусной мебели, лестниц и иных конструкций.
READ Что Можно Пилить Торцовочной Пилой
Выбирая это изделие для работы, следует ознакомиться с принципом производства данного материала. ОСП представляют собой материал, имеющий 3 либо больше слоев. Состоит любой из их из размолотой щепы, смешанной со смолой. Длина и толщина щепы может быть самой разной, при всем этом нацелены они в обратные стороны. Чтоб плита была более крепкой, все слои размещены в точном направлении, при всем этом размещение стружки в каждом слое происходит перпендикулярно предшествующему и последующему слоям.
В составе листовых древесных материалов имеются смола и клей для скрепления шпона, щепок и опилок. Благодаря этому плиты получаются упругими и достаточно плотными.
Хотя по определенным показателям подобные материалы превосходят цельные изделия, работать с ними время от времени бывает сложней. В главном это касается их распиливания.
Для высококачественного проведения распила OSB-листов следует использовать особые инструменты, также придерживаться неких правил.
Создают распил листов поначалу поперек волокна, а потом вдоль него. Это дозволит уберечь материал от деформации и расщепления.
Принципиальным фактором является верный подбор инструментов. Для распиливания на внутренней стороне больше подойдет пила (ручная либо ленточная). При работе на оборотной стороне почаще употребляется контурная либо дисковая плита.
При использовании циркулярной пилы нужно поддерживать скорость оборотов на достаточно высочайшем уровне.
Материал следует подавать плавненько, без рывков, по другому есть возможность его порчи.
Выбор подходящих для данного материала инструментов дозволит провести работу без заломов и других изъянов.
Настройка торцовки и ее регулировка
Правильная настройка и регулировка торцовки, включая регулировку количества оборотов диска, обеспечат необходимую точность при выполнении распилов и избавит от получения изделий с браком
В первую очередь обращают внимание на пильный диск. Его посадочный и внешний диаметр, заточка зубьев и их геометрия должны соответствовать материалу, с которым он будет работать. Привод и защитный кожух станка рассчитаны на конкретный размер диска и установка других размеров отрицательно скажется на работе по распиловке и работу самого изделия
Поэтому внимательно читаем рекомендации производителя, указанные в инструкции по эксплуатации
Привод и защитный кожух станка рассчитаны на конкретный размер диска и установка других размеров отрицательно скажется на работе по распиловке и работу самого изделия. Поэтому внимательно читаем рекомендации производителя, указанные в инструкции по эксплуатации.
Правильно отрегулировать пилу поможет надежная и качественная установка бокового упора. Он должен иметь прямой угол с основанием или станиной и плотно прилегать к нему. Необходимо выполнить фаску для того, чтобы стружка, возникающая при выполнении операции пиления, пряталась туда, если она не предусмотрена компанией производителем. Таким образом отходы от распиловки не будут мешать образованию нужного угла среза.
Следующим этапом будет проверка узла фиксации поворота. Шток для фиксации должен плотно входить в прорезь лимба, который может быть съемной или стационарной конструкции. Под часто используемые углы он имеет готовые прорези, а вот под специально выставляемые нуждаются в надежной фиксации. Для этого ручку, фиксирующую затяжку, закручивают при нажатой клавише.
Угол 90° в горизонтальной плоскости выставляется не с помощью угольника, а с помощью рейки толщиной не менее 10 мм, скотча двухстороннего и фанеры. Последний элемент закрепляется на основании скотчем, а между ним и боковым упором укладывается рейка. Делается контрольный рез, от которого с помощью бокового упора контролируется необходимый угол.
Угол резки под наклоном регулируется с помощью двух винтов, расположенными в задней части конструкции станка снизу и сверху. Первый регулирует угол 90°, второй — другие размеры выставляемых углов.
Регулировка фиксированных углов на торцовках должна выполняться тщательно и обязательно контролироваться соответствующим инструментом.
Торцовка с регулировкой оборотов позволяет подобрать нужную скорость перемещения пильного диска, чтобы получить качественную линию среза. Для каждого материала, с которым работает устройство, количество оборотов подбирается в индивидуальном порядке, а у опытных специалистов это получается на уровне подсознания.
Как выбрать и на что обратить внимание?

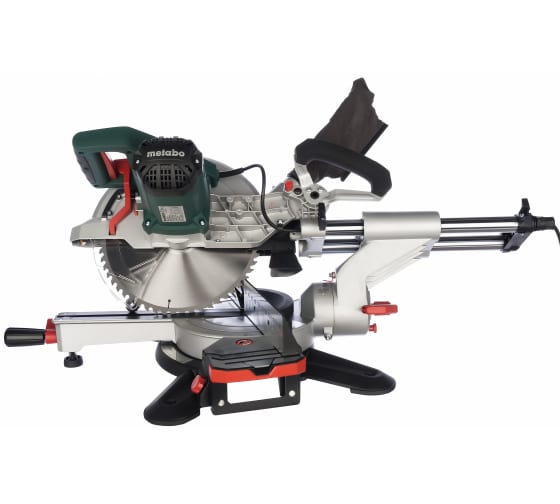

Metabo KGSV 216 M
Настольная торцовочная пила с тяговой функцией для работы с деревом и металлом. Есть возможность распилить заготовки под прямым или заданным углом.
Помогут в этом интуитивно понятные шкалы и элементы управления, высокие упоры, выдвигающиеся расширения стола, лазер и подсветка.
Устойчивость к механическим воздействиям и великолепная прочность достигнута путем изготовления конструкции из литого алюминия.
Опилки попадают в специальную воронку, сохраняя чистоту рабочей зоны.
Если подсоединить пылесос, то можно обойтись без утомительной уборки.
Благодаря блокировке шпинделя, замена диска происходит быстро без демонтажа кожуха.
- мощность — 1.7 кВт;
- высота пропила — 6.5 Washing machine, ширина — 30.5 Washing machine;
- диаметр диска — 21.6 Washing machine, посадочного отверстия — 3 Washing machine;
- угол наклона и поворота — по 47°;
- скорость вращения — 5 500 об/мин;
- длина кабеля — 2 м;
- в комплекте диск, зажим, упор, приспособление для замены оснастки, пылесборник;
- размеры — 76х34х47.5 Washing machine;
- вес — 13.5 кг.
- достаточная мощность для пропила широких изделий;
- удобная и плавная регулировка;
- выставление нужных углов;
- возможность работы с металлом;
- надежная сборка;
- выносливость.
- выдвигающиеся опоры;
- жесткий кабель.
Metabo KGS 305 M
Настольная, односкоростная торцовочная пила с тяговой функцией. Представляет собой мощный, высокопроизводительный инструмент для качественного распила дерева под прямым или заданным углом.
Активно используется в бытовых условиях, частных мастерских, мебельных компаниях.
Удобство эксплуатации повышает простота замены диска без демонтажа кожуха, интуитивно понятные шкалы и элементы управления, удобная рукоять из ABS пластика.
Протяжка и фиксация заготовок позволяют получить четкие результаты распила. Модель рассчитана на долгий срок службы, поскольку выполнена из литого алюминия.
Незаменимыми являются и расширения опоры с высокими упорами, которые выполняют функцию защиты и помогают разместить длинные изделия.
Яркий LED фонарь и лазер упрощают работу в некомфортной зоне.
- мощность — 2 кВт;
- высота пропила — 10.5 Washing machine, ширина — 30.5 Washing machine;
- диаметр диска — 30.5 Washing machine, посадочного отверстия — 3 Washing machine;
- угол наклона и поворота — по 47°;
- размеры опоры — 34х77.5 Washing machine;
- скорость вращения — 3 700 об/мин, при ном. нагрузке — 2 600 об/мин;
- скорость резания — 60 м/с;
- длина кабеля — 2 м;
- в комплекте диск, 2 расширения стола, торцовочный упор, зажим, приспособление для замены оснастки, пылесборник, намотка кабеля;
- вес — 19.6 кг.
- плавный запуск;
- точный распил;
- лазер и подсветка;
- высокая мощность;
- выносливый двигатель;
- хорошая комплектация;
- возможность подключения пылесоса.
Metabo KS 305 M
Ручная, односкоростная торцовочная пила быстрого распила деревянных заготовок под прямым или установленным углом.
Головка пилы фиксируется прямо или влево для создания дополнительного углового диапазона. Конструкция изготовлена из литого алюминия.
Она прочная, но одновременная компактная и легкая.
Отвод опилок происходит через воронку, а если подсоединить пылесос, то можно избавить себя от сложной уборки помещения.
Плавно выдвигающиеся расширения стола и высокие сдвигаемые в стороны упоры необходимы для фиксации длинных заготовок, обеспечения безопасности оператора.
Удобство использования повышают интуитивно понятные шкалы и элементы управления, простая замена оснастки за счет блокировки шпинделя, лазера и яркой подсветки.
- мощность — 2 кВт;
- высота пропила — 10.2 Washing machine, ширина — 20 Washing machine;
- диаметр диска — 30.5 Washing machine, посадочного отверстия — 3 Washing machine;
- угол наклона — 47°, поворота — 52°;
- скорость вращения — 3 700 об/мин, при ном. нагрузке — 2 600 об/мин;
- в комплекте диск, 2 расширения стола, 2 упора, зажим, приспособление для замены оснастки, намотка кабеля, пылесборник;
- размеры — 60х60х60 Washing machine;
- вес — 17 кг.
- высокие показатели мощности;
- хорошая производительность;
- точный и плавный распил;
- удобная и безопасная эксплуатация;
- надежность сборки;
- комплектация.
Особенности торцовок Metabo
С помощью торцовочных пил Metabo вы можете выполнять широкий перечень столярных работ, обрабатывать различные материалы, среди которых:
- Древесина;
- Пластик;
- Сталь;
- Алюминий;
- Ламинат;
- Профили и пр.
Неоднократно в домашнем хозяйстве пила Metabo позволила хозяин установить дверной короб, постелить на пол ламинат, вставить окна и монтировать плинтус.
Рабочий стол Metabo KSU 401
Наряду с большим выбором торцовок, компания предлагает несколько функциональных подставок и столов для торцовочных пил. Рабочий стол имеет долговечную, прочную конструкцию, которая выдерживает нагрузку до 250 кг. При этом устройство отличается компактными размерами и небольшим весом (25 кг), благодаря чему его удобно транспортировать для работы на разных объектах. Также возможна транспортировка с установленной торцовочной пилой – на ножках подставки имеются небольшие колесики, благодаря которым инструмент можно передвигать по объекту не затрачивая особых усилий. Подставка KSU 401 подходит для абсолютного большинства торцовочных пил Metabo, ее стоимость стартует с 230 долларов США.
