Полотна по дереву конструктивные характеристики
Одними из самых популярных пилок для сабельных ножовок являются насадки по дереву. Главное отличие таких насадок — наличие маркировки с обозначением HCS. Эта маркировка означает тип стали, из которого изготовлена насадка. HCS — это высокоуглеродистая легированная сталь, из которой изготавливаются пилки для распила древесины (причем мягких и твердых пород), ДСП, фанеры, ДВП, резины и даже пластика. Для конкретных распиливаемых материалов применяются соответствующие полотна, отличающиеся по конструкции зубьев.
Производители выпускают полотна длиной до 400 мм. Если планируется пилить древесину, в которой могут попадаться гвозди и прочие виды металлических креплений, то лучше использовать пилки по дереву с карбоном. Наличие карбона повышает не только надежность, но и долговечность насадки, однако и цена их в 1,5-2 раза выше обычных углеродистых материалов. Насадки по форме рабочей части или высоте профиля бывают трех типов:
- С переменной высотой профиля — когда часть возле хвостовика шире, чем торец. Применяются такие насадки тогда, когда не важна ровность реза, а наоборот, когда необходимо сделать криволинейных надрез материала
- С одинаковым профилем — отличаются высокой стабильностью при пилении материала. Стабильность заключается в том, что пилка не вибрирует в процессе работ, а значит рез получается ровным
- Для фигурного реза используются специальные полотна с одинаковой тонкой формой рабочей части
Зубья на насадках бывают разного размера, а также с переменным, постоянным, широким и узким шагом.
- С широким шагом — используется полотно для распиливания твердотельной древесины, имеющей большую толщину
- С крупными зубьями — предназначены для распиливания древесины вдоль волокон. Самые крупнозубые имеют 3 зубца на 1 дюйм (TPI). Чем больше размер зубьев, тем соответственно выше производительность работ такой насадкой
- С мелкими и крупными чередующимися зубьями или переменным шагом — когда пиление осуществляется поперек волокон, в том числе для распила влажной (мокрой) волокнистой древесины
- С постоянным шагом — для распила однородной древесины и материалов
- С узким шагом — применяются для пиления пластика, а также древесины с металлическими крепежами, когда необходимо обеспечить аккуратный и ровный рез
- С надписью «Demolition» — предназначены для проведения демонтажных работ. Они отличаются толщиной и более прочной конструкцией
Сабельная пила с полотнами по дереву применяется не только при выполнении строительных и столярных работ, но еще и пользуется успехом при обрезке садовых деревьев на дачном участке или приусадебной территории. Аккумуляторные модели сабельных ножовок заменяют сучкорезы. Популярные производители полотен DeWalt, Hitachi, Diablo, Marathon, Milwaukee и другие.
Это интересно! Полотна по дереву также изготавливаются из биметалла (двойного металла). Это увеличивает не только срок службы оснастки, но еще и эффективность, например, когда осуществляется раскрой древесины с гвоздями. Если выполняются работы по раскрою древесины с встречающимися металлическими крепежами, тогда рекомендуется использовать насадки с количеством зубьев на дюйм не менее 5-6 штук.
Одним из самых популярных видов полотен для сабельных пил являются биметаллические, которые имеют обозначение BIM. Изготавливаются они с применением двух видов материалов — высокоуглеродистая и быстрорежущая сталь. Такое сочетание двух видов стали в одной насадке позволило получить пилки, обладающие такими важными достоинствами, как высокая прочность и гибкость.
https://youtube.com/watch?v=Jrkwp3CuBjc%3F
Какая лучше
Лучшие функции ножовки неоднозначны. Они зависят от того, с какой целью будет применяться инструмент.
- Распиливать материал легче, если в распиле задействовано больше десяти зубьев.
- Процесс будет происходить быстрее, если ножовка с крупными зубьями. Но при этом край разреза выходит неровным. Это связано с излишними вибрациями, возникающими от слишком малого количества одновременно задействованных зубьев.
- Мелкие зубья распиливают медленнее из-за усложнений в удалении опилок, но край разреза получается в разы ровнее и чище.
- Ручки должны быть прорезинены. С ними удобнее работать, они не натирают и при длительном использование не вызывают неприятных ощущений, взаимодействуя с кожей.
- Закаленные зубья более прочные.
Читать также: Подставка для сверлильного станка
Основные параметры
Эффективность использования ножовки по дереву во многом зависит от ее технических характеристик. Основными из них являются:
- материал, из которого изготовлено полотно пилы;
- длина полотна и его форма;
- размер и форма зуба;
- вид рукоятки.
При выборе инструмента надо обратить внимание на каждый элемент характеристики. Только в этом случае о покупке не придется жалеть
Материал полотна
Изготавливают полотно современных ножовок по дереву из высококачественной инструментальной (легированной) стали с повышенным содержанием углерода и кремния (65Г, 8ХФ, У7…У10). Твердость должна составлять не менее HRC 45. Встречаются также модели, в которых используется комбинированное, более износостойкое полотно с режущей частью (зубья), имеющей повышенную твердость (HRC55…60).
Длина и форма полотна
На отечественном рынке можно встретить ножовки по дереву длиной от 250 до 650 мм с шагом, кратным 25 мм. Этот параметр задан ГОСТ 2615-84 и зависит от расстояния между зубьями.
В противном случае работать ножовкой будет некомфортно, так как короткое полотно будет заедать внутри массива древесины.
Как правило, ножовки с узким полотном имеют длину не более 350 мм и оснащены большим количеством мелких зубцов. Инструменты универсального назначения комплектуются полотнами длиной порядка 500 мм с зубцами средней величины. Ножовки с широким полотном делают с крупными зубьями, расположенными на большом расстоянии друг от друга (крупный шаг), их длина может достигать 650 мм.
Традиционно пила по дереву имеет вид зауженного с одной стороны треугольника. Таким инструментом можно работать с любыми видами древесины. Кроме того существуют ножовки, адаптированные для работы, например, с ветками деревьев или другими предметами, находящимися от пильщика на некотором удалении. Они имеют скругленную форму и отличаются небольшим весом.
Размер и форма зуба
Размеры зубьев (шаг) ножовочного полотна напрямую сказываются на производительности и точности работы инструмента. Чем крупнее зубья, тем выше скорость работы, но точность и качество разреза ухудшается. Использование пилы с мелкими зубьями, наоборот, гарантирует чистый и ровный срез, но при этом падает скорость.
Точность среза определяется количеством зубьев на 1 дюйм длины полотна (коэффициент TPI), то есть их плотностью расположения. Его значение маркируют на боковой поверхности полотна (например, 7х1″ или 7TPI). Чем больше TPI, тем меньше шаг. Так, 2TPI=12 мм, а 12TPI=2 мм.
Выбирая ножовку по дереву, необходимо учитывать, что минимальная толщина заготовки должна быть больше шага трех зубьев.
Существенное значение при работе с ножовкой по дереву имеет вид заточенных зубьев. Стандартными при этом считаются зубья, заточенные с двух сторон и имеющие вид остроугольного или равнобедренного треугольника.
Вид рукоятки
Вид рукоятки и материал, из которого она изготовлена, во многом определяют удобство работы с ножовкой по дереву. Лучше всего работать с пилой, оснащенной цельнолитой пластмассовой рукояткой с прорезиненными вставками для пальцев. Рукоять, выполненная из двух частей, менее удобна, так как не обладает достаточной жесткостью.
Встречаются также ножовки, имеющие перекидные рукоятки. Ими, как правило, оснащают универсальные и лучковые пилы, у которых в процессе работы можно менять полотна.
Лучшие садовые ножовки
Ручная ножовка для обрезки садовых деревьев применяется дачниками, владельцами приусадебных участков, персоналом коммунальных городских служб. Особенностью конструкции является небольшое зауженное лезвие, форма которого удобна для применения в ветвистой кроне деревьев. Величина и форма зуба делают одинаково эффективной распиловку сухой и сырой древесины. Некоторые модели снабжают устройствами для резки на большой высоте.
Skrab 28154
Садовая пила для обработки крон деревьев. Укомплектована легкой, прочной телескопической алюминиевой штангой, которая выдвигается на 5 метров. Высоторез комплектуется крюком, который ограничивает соскальзывание, позволяя быстро и аккуратно отпилить ветку на большой высоте. Рукоятка обрезиненная, изготовленная из антискользящего материала и обеспечивающая удобный захват. По отзывам пользователей, ее форма снижает нагрузку на кисть при работе без штанги.
Лезвие производится из закаленной инструментальной стали, устойчивой к износу. Защитное антикоррозийное покрытие продевает срок службы. Зубья с переменным шагом заточены остро и легко справляются с ветками, диаметром 10-15 см. Высокое качество стали стабилизирует качество реза. Это позволяет обходиться без дополнительной разводки и заточки.
Достоинства:
- Небольшой вес;
- Удобно работать среди веток;
- Чехол для защиты лезвия;
- Свободный обратный ход.
Недостатки:
Мягкий металл ограничителей.

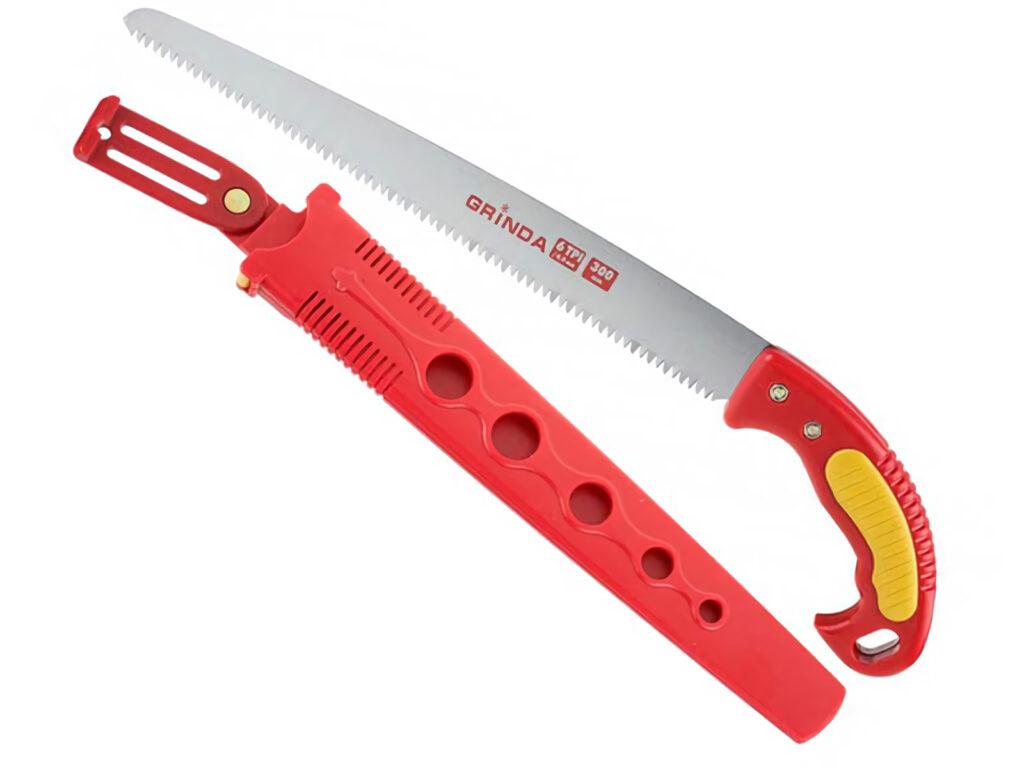

Grinda 8-151853
Модель разработана для планового ухода за садовыми деревьями. Имеет эргономичную изогнутую рукоятку, форма которой упрощает пиление в стесненных условиях. Ручка изготовлена из двухкомпонентного пластика, не скользит, не натирает при интенсивном использовании. Есть отверстие для хранения в подвешенном состоянии.
Лезвие длиной 30 см изготовлено из углеродистой стали, имеет хромированную поверхность, устойчивую к воздействию коррозии. Зубья с обратным наклоном предназначены для разрезания сухих и мокрых веток. Индукционная закалка, трехгранная заточка обеспечивают высокую производительность. Комплектуется пластиковыми ножнами с креплениями для ремня.
Достоинства:
- Хорошо пилит заготовки разных пород;
- Продолжительный срок службы;
- Не требуется постоянная заточка;
- Пилит без усилий.
Недостатки:
Не обнаружено.
Opinel №12
Французский производитель ножей с мировым именем выпускает лучшие садовые пилы. Для производства используется износоустойчивая инструментальная сталь с повышенной прочностью, толщиной 1 мм. Модель имеет складную конструкцию, что делает ее актуальной для дачников и туристов. Комплектуется фиксирующим кольцом вибролоком, который защищает от случайного складывания и серьезных травм.
Мелкий зуб с двумя вершинами эффективно пилит сухую и сырую древесину. Рабочее движение «на себя» позволяет снизить физическую нагрузку на пользователя. Рукоятка изготовлена из древесины бука, отличается высокой прочностью, устойчивостью к ударным нагрузкам. Форма ручки учитывает специфику анатомии ладони пользователя.
Достоинства:
- Длительный срок службы;
- Надежный механизм складывания;
- Не требуется регулярная заточка;
- Хорошо справляется с ветками любой толщины.
Недостатки:
Высокая цена.
Виды
Второй критерий по выбору полотна для ножовки — это материал, из которого изготовлено изделие.
Марки используемой стали: Х6ВФ, В2Ф, Р6М5, Р12, Р18. Отечественные изделия изготавливаются только из этих видов материала, но в специализированных магазинах встречаются изделия с алмазным покрытием. Поверхность пилки имеет напыление из разных тугоплавких металлов, нитрида титана. Данные пилки отличаются внешне по цвету. Стандартные стальные полотна светло- и темно-серые, алмазные и другие напыления – от оранжевого до темно-синего оттенка. Карбидно-вольфрамовое покрытие отличается крайней чувствительностью полотна к изгибам, что сказывается на непродолжительном сроке службы полотна.
Инструмент с алмазным напылением применяется для разрезания абразивных и хрупких материалов: керамика, фарфор и другие.
Прочность пилке обеспечивает процедура горячей термообработки. Полотно пилки делится на две зоны закалки – режущая часть обрабатывается при температуре от 64 до 84 градусов, свободная зона подвергается 46 градусам.
Перепад по твердости сказывается на чувствительности изделия к изгибам полотна во время выполнения работы или установки пилки в инструмент. Для разрешения этой проблемы был принят стандарт, регламентирующий показатели усилий, прикладываемых к ручному оборудованию. Усилие на инструмент не должно превышать 60 кг при работе пилкой с шагом зубцов менее 14 мм, 10 кг рассчитано для режущего изделия с шагом зубцов более 14 мм.
Пилки, выполненные из углеродистой стали, обозначаются маркировкой HCS, применяются для работ с мягкими материалами, не отличаются стойкостью, быстро приходят в негодность.
Металлорежущий инструмент из легированной стали HM является более технологичным, как полотна из легированного хрома, вольфрама, ванадия. По своим свойствам и сроку эксплуатации занимают промежуточное место между пилками из углеродистой и быстрорежущей стали.
Быстрорежущие изделия маркируются буквами HSS, отличаются хрупкостью, высокой ценой, но более устойчивые к износу режущих элементов. На сегодняшний день полотна HSS вытесняются биметаллическими пилками.
Биметаллические изделия обозначаются аббревиатурой BIM. Выполнены из холоднокатаной и быстрорежущей стали методом электронно-лучевой сварки. Сварка применяется для мгновенного соединения двух видов металла с сохранением твердости рабочих зубьев.
Шаг зуба
Изменяется в числе зубьев на дюйм (даже в странах с метрической системой измерений, кроме, разве что, России и стран СНГ) и равен 18, 24 или 32 зуба на дюйм. При пересчете на сантиметр это составляет 7, 10 и 13 зубьев на сантиметр, соответственно.
Выбор шага зуба производится в зависимости от размеров и материала распиливаемой заготовки. В работе ножовочного полотна должно участвовать не менее 2 – 3 зубьев одновременно. Для соблюдения этого условия при пилении тонких листовых материалов следует пилить под острым углом к плоскости листа. Для определения оптимального размера зуба можно обратиться к таблице
Материал | Толщина заготовки | ||
| Более 5 мм | Более 2-5 мм | Менее 2 мм | |
| Число зубьев на дюйм | |||
| Алюминий | 18 | 18-24 | 24-32 |
| Асбест | 18 | 18-24 | 24-32 |
| Бронза | 18 | 24-32 | 32 |
| Твердая резина | 18 | 18 | 24 |
| Медь | 18 | 18-24 | 24-32 |
| Латунь | 18 | 24-32 | 32 |
| Твердая пластмасса | 18 | 18-24 | 24-32 |
| Чугун | 18 | 18-24 | 24-32 |
| Мягкая сталь | 18 | 24 | 32 |
| Конструкцирнная сталь | |||
| низколегированная | 18 | 24 | 32 |
| высоколегированная | 24 | 24 | 32 |
| Инструментальная сталь | |||
| низколегированная | 18 | 24 | 32 |
| высоколегированная | 24 | 24 | 32 |
| Быстрорежущая сталь | 24 | 24 | 32 |
| Нержавеющая сталь | 18 | 24 | 32 |
Как выбрать ножовку по дереву
К выбору пилы будь-то для садовых работ, или для ремонтно-строительных целей, стоит подойти ответственно. Ведь при покупке неподходящего инструмента в лучшем случае возникнут затруднения в работе, будет тяжело добиться желаемого результата, а в худшем – существует риск получения травмы.
Ручная ножовка — без сомнения, нужный в хозяйстве инструмент
Существуют различные виды ножовок для работы по дереву, которые различают по многим параметрам. К примеру от полотна зависит удобство пиления и срок службы ножовки
Всего же при покупке ножовки по дереву стоит обратить внимание на три составляющих:
- Полотно (марку стали, длину);
- Зубья (их величину, форму, расстояние между ними);
- Модель рукоятки.
Длина и размер полотна
Ножовку по дереву нужно выбирать исходя из своих потребностей: для распила небольших не больших стройматериалов хватит 300 мм ножовки. Если цель покупки – ремонт, использование на даче, или, тем более, строительство – целесообразно выбрать пилу с основой 450 – 500 мм. Также нельзя забывать о «золотом правиле» выбора ножовки: длина инструмента должна быть минимум в два раза больше, чем распиливаемая заготовка.
Наиболее встречаемые ножовки – с длиной полотна от 350 до 600 мм – это средние размеры. Считается, что до тридцати пяти сантиметров это мини-пилы, а свыше 60 см – большие. От правильного выбора длины полотна зависит успех работы с деревом.
Классическая ножовка с удобной и эргономичной ручкой
Размер и форма зубьев
Данное свойство пилы влияет на главный фактор инструмента – его предназначение. Нужный размер легко подобрать с помощью коэффициента «TPI». Это специальная шкала, показывающая число зубьев на дюйм рабочей длины полотна. Часто данный коэффициент указывается прямо на рабочей поверхности инструмента.
Совет! Ножовки, имеющие крупный зуб хорошо подходят для черновых, начальных работ на стройках, распиливания стволов. Работа с мелкими резцами займет больше времени и сил, но качество будет выше.
Ножовка по дереву с полотном двустороннего действия
Отличия резцов по внешнему виду
Треугольная конфигурация зубьев считается стандартной. Допускаются вариации: остроугольный или равнобедренный треугольник. Плюс таких зубьев в том, что они легко затачиваются. Пропил получается достаточно аккуратным без грубых зазубрин.
Использовать ножовку с треугольными резцами лучше всего для поперечного или продольного пропила.
Закаленные резцы в виде клинка, имеющие правильную разводку, справятся с любым типом древесины
Вариант с закаленным резцом хорош своей энергоемкостью – вам ничего не придется точить самостоятельно, ведь пила будет максимально острой. Однако не закаленный резец можно всегда наточить «под себя» (или когда он затупится), что не удастся сделать с закаленными зубцами.
С мелкими резцами распил будет аккуратнее, но работа займет больше времени, с крупными – наоборот, отпилить можно быстрее, но выйдет грубый срез.
Заточка зубьев пилы — сложна задача, поэтому если у вас нет достаточного опыта, лучше доверить это дело профессионалу
Конструкция ручки
Устройство рукоятки — важная характеристика влияющий на качество и безопасность работы. Рукояти бывают разных форм, в зависимости от предназначения ножовки. Сделаны они могут быть из разных материалов: дерева, пластика, металла или быть прорезиненными.
Существует 2 типа рукояток:
перекидная (с возможностью легко менять полотно)
классическая.Важно! Неудобно держащаяся ножовка будет скользить в руках, изгибаться и плохо идти по исходному материалу, что может привести к травме.
Эффективность работы напрямую зависит от того, насколько качественно и удобно выполнена рукоятка ножовки
Требования к материалу
Чтобы ножовка могла прослужить вам долгое время, следует выбирать модель, полотно и рукоять которой изготовлены из высококачественных материалов. Стоить такая ручная пила будет конечно дороже, однако быстрого и качественного пропила с дешевым вариантом вы вряд ли добьетесь.
Ножовка из нержавеющей стали прослужит не одно десятилетие
Советы по эксплуатации
Перед тем как воспользоваться инструментом, стоит правильно установить лезвие в оборудование.
Метод установки зависит от конструкции крепежной системы инструмента. Если головки оснащены прорезями, то полотно вставляется прямо в них, немного натягивается при необходимости, фиксируется штифтом.
Установка режущего изделия в ножовку рычажного типа производится методом выдвижения рычага, надевания полотна, возвращения рамки инструмента в исходное положение.
Корректно натянутое полотно при щелчке пальцев по поверхности пилки издает легкий звон и небольшие вибрации. Категорически запрещается применять во время натяжения пилки плоскогубцы или тиски. Незначительный перекос или изгиб приводит к повреждению режущей кромки пилки или ее полной поломке.
Установка односторонних полотен требует предельного внимания из-за направления режущих элементов. Крепить пилку нужно так, чтобы зубцы смотрели по направлению к ручке оборудования. Поступательные движения при распиле изделий выполняются от себя. Не рекомендуется ставить полотна зубцами в противоположном направлении от ручки, это не позволит произвести запланированную работу и приведёт к застреванию пилки в материале или поломке полотна.
Как выбрать хорошую ножовку по дереву
И в быту, и на производстве предназначение ножовки по дереву – работа с деревом. Это может быть и брус, и доска, и деревянная вагонка, а может быть и работа по уходу за садом, где тоже нужна острая пила. Впрочем, могут быть и иные работы, к примеру заготовка дров или изготовление художественных рамок для картин, здесь тоже нужны пилы, но разные по характеристикам и назначению.
Назначение. Этот критерий обычно указывается в описании товара. Однако для опытного мастера в зависимости от типа полотна, формы зубьев, типа заточки и конструкции ручки определить назначение довольно просто:
- Общего назначения для несложных работ;
- Пила для грубых работ;
- Пила для точного реза;
- Пила для поперечного реза дерева;
- Ножовка для продольного роспуска;
- Садовая пила;
- Туристическая или специальная пила.
Длина и размеры. Классификация по размеру пильного полотна принято считать одной из наиболее информативных для выбора ножовки. При работе этим инструментом за один проход длина полотна должна минимум дважды перекрыть размер распиливаемой детали. А раз так, то длина в 30 см подойдет для несложных работ по дому и в саду. Стандартные полотна в 450-500 мм больше подходят под универсальные модели, поскольку они в состоянии работать с большинством пиломатериалов, начиная от вагонки и заканчивая стропильным брусом.
Для распила материала толщиной больше 300 мм лучше иметь не ножовку а двуручную пилу. Большинство плотницких работ обходится пилами длиной 450-500мм. Для высокоточных столярных работ уже потребуется целый арсенал, начиная от мелкой пилы с обушком и заканчивая тонкой лучковой пилой.
Размер и форма зубьев. Распил древесины ножовкой осуществляется во время движения пилы – зубья проходя по поверхности дерева, вгрызаются в него и выбирают раз за разом пропил. Эффективность этой работы зависит от нескольких факторов:
- Формы зуба;
- Количества зубьев;
- Их остроту и качество заточки;
- Ширину шага развода.
Для работы с грубым материалом, когда точность не столь важна, необходимы крупные зубья это позволит увеличить скорость распила. Для работы в строительстве обычно применяются ножовки с треугольным зубом – они дают ровный и аккуратный рез. Для продольной распиловки угол наклона зуба смещается вперед, а для точного распила ножовки имеют совсем небольшие зубья без развода.
Количество зубьев определяется по специальному коэффициенту «TPI». Это характеристика числа зубьев на 1 дюйм режущей поверхности.
Совет: В домашнюю мастерскую лучше подобрать пилы с большими, средними и маленькими зубьями. Это позволит охватить практически весь комплекс работ по хозяйству.
Большинство моделей на рынке сегодня имеет зубья классического вида – в форме равнобедренных треугольников. Они обеспечивают легкий и ровный рез. Так называемый «американский» зуб сложной формы в основном встречается на профессиональных версиях инструмента. Дело в том, что для его заточки необходимо иметь определенные навыки и обычным напильником здесь не обойдёшься.
Полотна для ручных ножовок
Полотна для ручных ножовок различаются по своему назначению. Большинство полотен предназначено для работ с низкоуглеродистой или незакаленной сталью. Встречаются также специальные полотна для работ с твердыми материалами, цветными металлами и работ по дереву.
Обычное полотно для ручной ножовки представляет собой тонкую и узкую полосу с двумя отверстиями на его концах для крепления в станке и с зубьями на одной из сторон. Иногда встречаются полотна, у которых режущие зубья одного или разных размеров сформированы на обеих сторонах полотна.
Один из основных параметров ножовочного полотна, определяющих его работоспособность – твердость его зубьев. У полотна, предназначенного для работ по стали она должна быть не менее 61 – 64 HRc. Для обеспечения этой твердости полотно должно быть изготовлено из стали с содержанием углерода около одного процента и пройти соответствующую термическую обработку.
