Исправление проблем
Как только инструмент перестает работать, многие пользователи пытаются устранить причину самостоятельно, чтобы сэкономить время. Это настоятельно не рекомендуется, так как промышленность производит несколько типов вращающихся молотов:
Рисунок 2. Этапы смазывания перфоратора.
- Электромагнитный — пик в них получается за счет возвратно-поступательного движения сердечника внутри катушек;
- Электропневматический — блок сцепления передает удар по подушке безопасности летящему поршню через ударный поршень.
Энергия удара во втором случае в пять раз выше, достигая 1,5 кВт. Со временем усталостные расстройства начинаются с поломок, поэтому, несмотря на подушку безопасности, поршни необходимо периодически заменять. Рисунок 1
Существуют прямые, L-образные корпуса инструментов. Первые предназначены для ограниченного пространства (ниши, узкие отверстия), вторые — для разрушения материалов в непосредственной близости от рабочей жидкости. Охлаждение двигателей L-образных моделей значительно эффективнее, поэтому их срок службы превышает прямые модификации в полтора раза. Профессиональные перфораторы оснащены мощными электродвигателями, часто имеют Г-образный корпус, гораздо тяжелее, чем бытовые аналоги. Они оснащены компенсаторами, уменьшающими вибрацию на корпусе инструмента, электронными системами защиты от перегрева, контролем скорости (для режима сверления), улучшенными системами вентиляции, кнопочными замками.
Неисправности в корпусе редуктора
Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.
Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.
Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.
Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.
Признаки подделки
Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.
На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.
Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».
«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.
Ремонт перфоратора Makita 2450 своими руками инструкция
Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах. В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.
Перфораторы всегда работают в экстремальных условиях. Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей. Но как бы вы ни старались, со временем перфораторы начинают отказывать.
Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.
Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники. Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.
Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.
Схема перфоратора Макита 2450 и 2470 состоит из механической и электрической части.
Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.
Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.
Основные неисправности перфоратора makita Неисправности перфораторов подразделяются на электрические и механические.
В данной статье рассмотрим все неисправности электрической части перфораторов Макита 2470 и 2450 и способы их устранения:
Электрические неисправности перфораторов Макита 2450 и макита 2470 Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается. Схема подключения перфоратора Макита к сети проста.
Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.
Устройство перфоратора Макита
Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.
Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.
Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.
Производитель представляет следующие технические характеристики:
- Общий вес – 2,04 кг
- Система SDS позволяет крепить буры
- Можно долбить и сверлить
- В системе предусмотрены три режима функционирования
- Наибольшее число ударов в минуту – 4500
- Поступательная сила движения – 2,7 джоуля
- Мощность сетевого питания составляет 780 ватт.
Устройство и принцип работы перфоратора
Чтобы понять, как исправить перфоратор в случае поломки, необходимо знать его устройство и принцип работы. Данный инструмент может работать сразу в 3-х направлениях:
- просверливать различные отверстия в бетоне и кирпиче, как дрель;
- штробить пазы в мягкой штукатурке, как отбойный молоток;
- вкручивать шурупы, как шуруповерт.
Различные модели перфораторов могут отличаться между собой некоторыми конструктивными особенностями и дополнительными функциями. Однако, несмотря на все отличия, такие изделия имеют одинаковые узлы и системы, позволяющие выполнять перфораторам их главную функцию. К таким узлам относятся (рис. 1):
- электрический двигатель;
- редуктор;
- патрон;
- ударный механизм.
Рисунок 2. Схема устройства пневматического ударного механизма.
Также имеются и дополнительные узлы, упрощающие эксплуатацию перфоратора. К ним относятся: антивибрационная система, механизм фиксации инструмента в определенном положении, устройство переключения различных режимов работы, система ограничения глубины сверления и др.
Одним из основных элементов перфоратора является ударный механизм, который может быть электромагнитного или пневматического типа. В первом случае работой ударного механизма управляют 2 электромагнитные катушки, которые создают возвратно-поступательные движения сердечника, а сердечник передает эти удары на торцевую часть инструмента. Во втором случае работа механизма обеспечивается благодаря движению поршня в цилиндре. Именно этот тип ударного механизма получил наибольшее распространение.

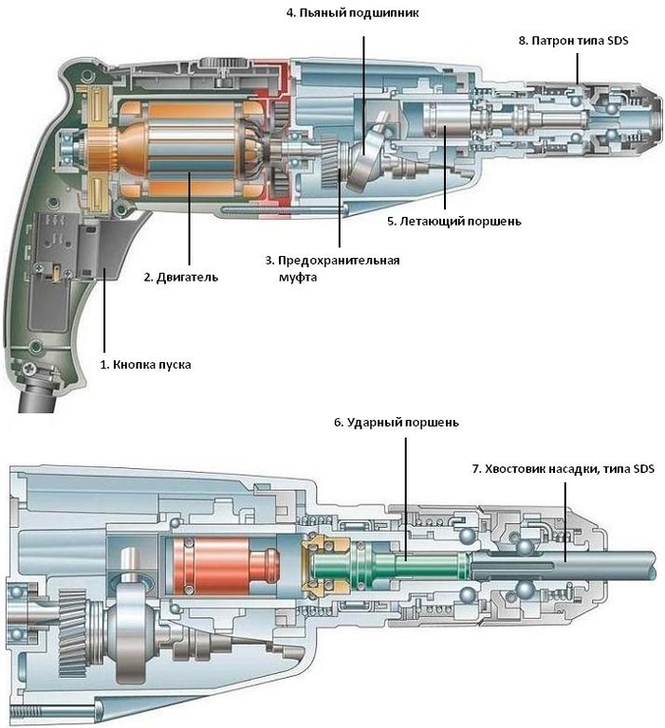

Устройство пневматического ударного механизма показано на рис. 2, где: 1 — качающий подшипник, 2 -поршень, 3 — таран, 4 — ударник, 5 — зубчатая передача. При включении инструмента вращательный момент от электродвигателя передается на качающий подшипник, который, преобразовывая вращательное движение в колебательное, передает его на поршень. За счет перепада давления между тараном и поршнем, первый начинает двигаться, приводя в работу буек. Буек ударяет по рабочему элементу, установленному в патроне. По такому принципу осуществляется преобразование электрической энергии в ударную.
Общие электрические неисправности перфоратора Bosch 2-26
Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.
На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.
Запах гари появляется при коротком замыкании статора или обмоток ротора.
Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.
К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.
Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.
Нарушение работы переключателя реверса происходит из-за подгорания его контактов.
Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.
Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.
Общий вид и габариты угольных щеток перфоратора Bosch
Мы привели основные причины выхода перфораторов Bosch из строя. Возможно, мы описали не все поломки перфораторов Bosch.
Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.
Видео замены растровой втулки в патроне Бош 2-26 Видео замены якоря в перфораторе Bosch 2-26
Профилактические меры
После того как мы разобрали основные причины неисправности перфоратора, а также способы ремонта поломок, можно выделить несколько пунктов, как продлить жизнь вашему ударному инструменту.
- В случае частых ремонтных работ чистку перфоратора нужно производить как минимум раз в месяц.
- Не забывайте регулярно смазывать детали устройства.
- Для предотвращения неисправностей следует выбирать качественный перфоратор. Дешевые устройства годятся только для работы пару раз в год.
- Чтобы механизм не перегревался, и щетки не стирались, стоит делать перерывы в работе. Например, после использования в течение 20-30 минут давать отдохнуть себе и перфоратору минут 10.
- И последнее – после того как вы закончили работу, не оставляйте перфоратор грязным. Обязательно после каждого использования чистите его и убирайте в специальный ящик.
Следуя этим небольшим советам, вы сможете продлить жизнь вашему перфоратору, что сэкономит вам и время на его ремонте, и деньги на покупке нового инструмента.
Не бойтесь разбирать его, возможно, он перестал работать из-за маленькой неисправности, которую можно решить своими руками.
О том, как починить перфоратор своими руками, смотрите в следующем видео.
Перфоратор представляет собой сложное устройство, состоящее из электрических и механических узлов. Постоянная эксплуатация данного агрегата может привести к возникновению различных поломок и неисправностей, особенно если не выполнять профилактику. Чтобы продлить срок службы инструмента, а также исключить непредвиденные поломки, следует периодически разбирать перфоратор и проводить диагностику. Если же случилось такое, что перфоратор отказывается функционировать, то не стоит спешить приобретать новый агрегат, даже если вашему инструменту уже десяток лет. Его можно сдать в ремонтную мастерскую, но при этом стоимость услуг будет достаточно велика. О том, как отремонтировать перфоратор самостоятельно поведает данная статья.
Порядок определения электрических неисправностей
Видео: Болезнь Makita HR 2470 \ Перестал включаться перфоратор 2470 \ Подгорели контакты \ maintenance tool
Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.
Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.
Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.
Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.
Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.
Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали.
Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.
Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:
- перелом подводящего кабеля в месте входа в перфоратор;
- выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
- износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
- износ контактов переключателя реверса;
- износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
- короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
- выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.
В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.
Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.
Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.
Ремонт переключателя реверса перфоратора Makita
Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.
Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.
Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.
Ремонт контакта между статором и переключателем реверса
Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).
Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.
В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.
Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.
Сборка электрической части перфоратора производится в обратном порядке.
Меняем подшипники, находящиеся в якоре
В якоре электрической дрели Макита также есть подшипники. Их два, и они имеют разный размер. Подшипник побольше расположен там, где находится крыльчатка.
Данные изношенные детали возможно снять, используя специальный съемник. Применение съемника значительно облегчит ремонт. Если же нет возможности использовать специальный съемник, можно воспользоваться следующим способом для снятия подшипников.
Якорь дрели подвешивается к металлическим пластинам таким образом, чтобы подшипник оказался сверху пластин, а сам якорь внизу. Постукивайте деревянным молотком вал. Таким образом вы извлечете вал из середины детали.
Новый подшипник напрессовывается на вал. Для этого используйте длинную торцевую головку размером в одну четверть дюйма.
Вот что необходимо сделать:
1. К внутренней обойме в подшипнике упирается головка до предела.
2. Воспользуйтесь молотком и стучите по головке.
3. Сверху подшипника одевается редукторный корпус из металла.
4. Также простукивайте его молотком для окончательной посадки.
Неисправность остановки бура при сверлении с ударом
Причины когда перфоратор Макита сверлит с ударом, а бур проворачивается заключается в износе зубьев предохранительной шестерни и зубьев ствола. Зачастую такая неисправность появляется при использовании перфоратора как миксера для замешивания смесей. При работе проскальзывает предохранительная муфта, а если учесть нагрузку пружины, то нагрузка большая.
При визуальном осмотре диагностика не получится. Можно снять ствол и закрепить в тисках провернуть ключом шестерню, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.
Совет что делать в таком случае. Если нет возможности снять пригодную деталь или заменить, то оцените износ ствола. Делается это так, вставить новый бур и подвигать по сторонам, если люфт большой то лучше заменить ствол полностью.
Стоит отметить, что причиной прокрутки бура при сверлении с ударом могут быть:

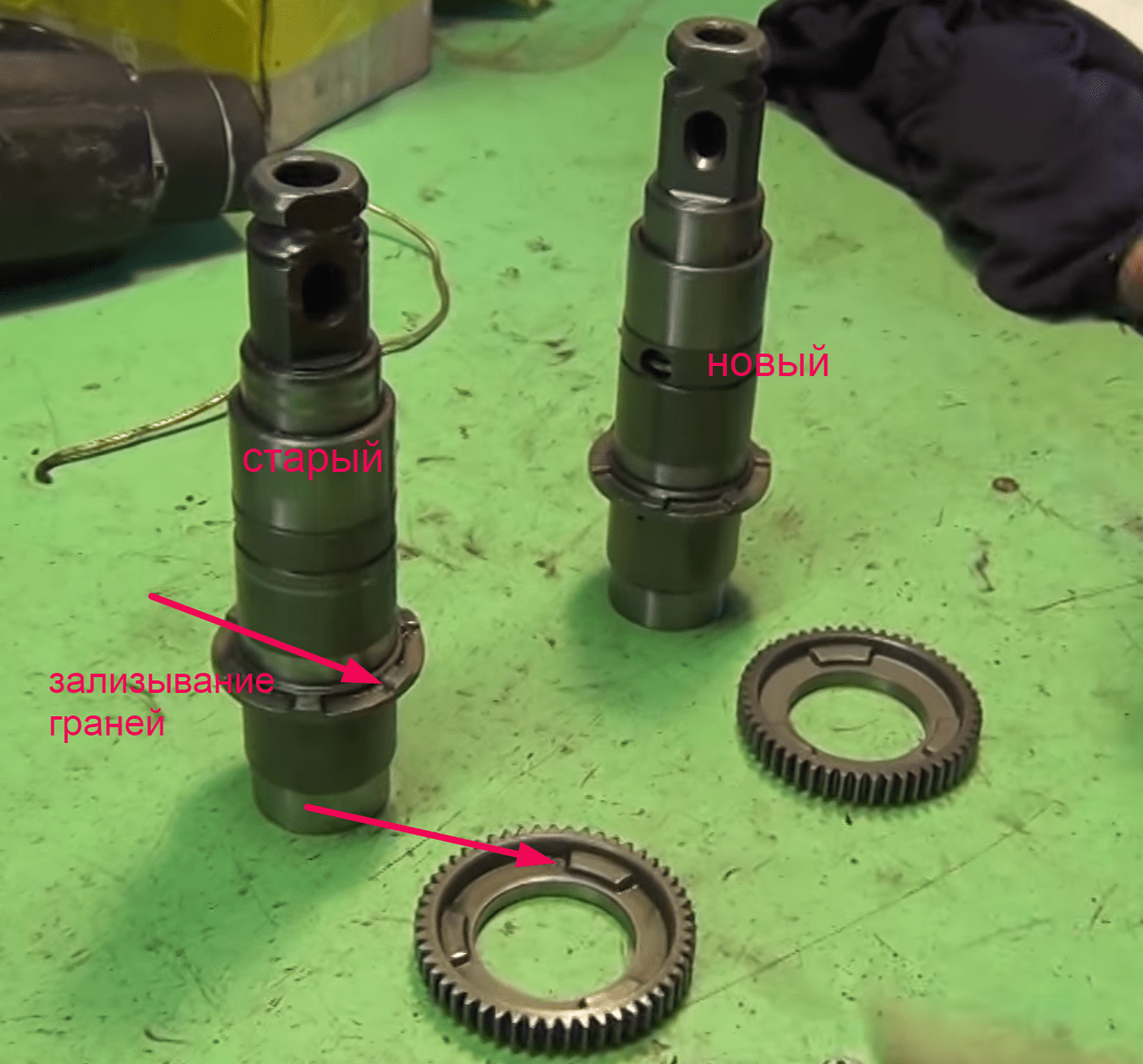

- износ подшипников промвала;
- шестерня возле пьяного подшипник может быть слизана.
В продаже если поискать можно купить редуктор в сборе на перфоратор и стоимость его составляет около 2000 руб.
Надежность некоторых продавцов вызывает сомнения, а если учесть что часто это запчасти снятые с аналогов инструмента которыми торгуют например на Авито. Как
К примеру много китайских перфораторов аналогов Макиты. Пример перфоратор сетевой FAVOURITE RH 950 и стоимость его в приделе 3000 руб. который по запчастям выгодно продать.
Меняем детали на исправные и готовимся собирать.
Видео быстрой разборки перфоратора Макита
Даже очень надежные перфораторы фирмы Макита со временем ломаются.
Любая поломка устраняется, надо только иметь прямые руки и настойчивость.
Кроме перфораторы подвержены и механическим поломкам.
Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для выполнения профилактического ремонта.
Видео: Не Долбит Перфоратор Makita
Теперь вы знаете, как исправить удар, и вы видите, что большая часть ущерба сводится к простой очистке или замене неисправных деталей. Но если вы разобрали инструмент, но видимых причин нет, лучше отнести устройство в сервисный центр — специалисты быстро найдут причину и устранят ее.
Источник
Если молот перестал биться, следует оценить пригодность ремонта. Имитации популярных брендов не имеют смысла восстанавливать дешевые модификации — они не рассчитаны на длительный срок эксплуатации, стоимость ремонта приближается к покупке нового электроинструмента. Модели известных брендов служат дольше, их замена часто обусловлена появлением модификаций с дополнительными функциями, устаревшими.
READ Бензопила Makita Dcs5001 38 Видео
Рисунок 1. Устройство перфоратора.
Отсутствие профилактики после 100-80 часов работы неизбежно приведет к выходу молотка из строя.
Алгоритм разборки
Не забудьте, что ремонт перфоратора возможен только в обесточенном режиме! Из-за схожести по внутреннему составу основной части перфораторов, схема разбора инструмента примерно одинаковая. Начинать разбирать прибор, в случае, если внешних неисправностей не наблюдается, следует с патрона.
Далее последовательно снимаются следующие детали:
- резиновый пыльник;
- стопорное кольцо (с помощью отвертки);
- пластиковый пыльник;
- шайба;
- пластина;
- пружина;
- маленький металлический шарик.
Следующая в алгоритме разбора деталь – корпус. Первое, что следует предпринять, – снять переключатель. Для этого его необходимо перевести в состояние «Удар», обозначенное нарисованным молотком. После, зажав кнопку на этом механизме, повернуть до щелчка.
Это несложно, обычно он держится по периметру на шурупах. В случае проблемы в редукторе, его необходимо демонтировать и поменять травмированные подшипники.
Параметры выбора
Чтобы перфоратор прослужил долго, а не сломался через полгода из-за чрезмерных нагрузок рекомендуется выбирать оборудование учитывая его эксплуатационные параметры
Есть основные моменты, на которые надо обратить внимание
Ударная сила сверла
Это основной параметр производительности оборудования. Данный параметр измеряется в джоулях. Здесь имеется в виду не нажим на рукоять а особенности устройства, с какой силой он будет бить по бетону или др. материалу. Один из параметров, который отвечает за глубину бурения.
- Для рабочих, постоянно занимающихся ремонтом, предпочтительно выбирать модели с силой удара от 4 до 12 Дж.
- Для периодичного использования подойдет перфоратор с показателем 1-2 Дж.
- А для частой работы с бетонными поверхностями необходимо оборудование с силой удара 27 Дж.
Ударная частота
Частота удара – второй важный рабочий параметр перфоратора. Если сила толчка будет большая, а частота удара низкая, то работа пойдет медленно.
- Для профессионального использования оборудования подойдут параметры 5-6 тысяч ударов в минуту.
- Если перфоратор планируют использовать на бытовом уровне, можно купить инструмент с показателями 3-4 тысячи ударов в минуту.
Частота и мощность вращения
На глубину бурения влияют сила и частота удара. А мощность и скорость вращения патрона со сверлом – это важный параметр, от которого зависит скорость обработки толстых поверхностей. Для быстроты оборотов необходим мощный мотор.
- Если необходимо работать с толстыми стенами, перегородками, показатели мощности перфоратора должны колеблется в пределах от 700 до 1200 Вт (скорость вращения в пределах 2500 оборотов).
- Если планируется работать с тонкими перегородками (до 4 см), достаточно мощности мотора в 500 Вт и скоростью вращения до 1200 оборотов.
При выборе параметров мощности стоит обратить внимание на диаметр сверла. Высокая скорость вращения оправданна, если в работе используют тонкий бур. А толстое сверло на высоких оборотах будет быстро изнашиваться
А толстое сверло на высоких оборотах будет быстро изнашиваться.
Режимы работы
У каждой модели перфоратора есть несколько режимов работы. Это особенность инструмента. Если модель работает в двух режимах – это вращение и вращение с ударом. Трехрежимные модификации могут работать только на удар.
Стоимость перфоратора напрямую зависит от количества режимов. Если у мастера разнообразная деятельность (бурение сквозных отверстий, монтаж крепежа), стоит приобрести трехрежимный инструмент. Для однотипной работы можно приобрести двухрежимный перфоратор.
Форма и вес корпуса
Оборудование этого типа используется в работе в разных условиях, поэтому от формы и веса корпуса зависит продуктивность и быстрота утомляемости рабочего. У более легких моделей горизонтальное расположение двигателя. Они являются оптимальным вариантом для монтажа подвесного потолка.
У перфораторов с вертикальным расположением двигателя вес больше, но их корпус компактнее. Они более продуктивны для бурения стен. Для работ с дорожным покрытием были разработаны самые тяжелые Т-образные модели перфораторов.
Емкость батареи
При выборе аккумуляторного перфоратора надо обратить внимание на емкость батареи. От этого показателя зависит продолжительность работы оборудования. Для частого использования стоит обратить внимание на модели с аккумулятором емкостью 3-4 А
Для частого использования стоит обратить внимание на модели с аккумулятором емкостью 3-4 А
Неисправности переключателя
В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.
Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.
Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.
