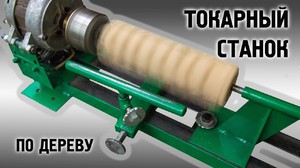

Токарный станок по дереву своими руками

Разновидности точения и принцип действия

Существует более десятка различных видов токарных работ, и отличаются они друг от друга по видам деталей и по их размерам. Следовательно, и видов точения, может быть множество. Но есть три основных метода, на которых базируются все остальные: продольный, поперечный и угловой. Отличаются они направлением перемещения резца по отношению к оси вращения заготовки:

• продольный – резец двигается параллельно оси вращения;
• поперечный – резец двигается перпендикулярно оси вращения;
• угловой (тангенциальный) – резец двигается под произвольным углом к оси вращения.

Какой метод применять – решает уже мастер, исходя из целей, которые перед ним стоят.

Назначение станка и что можно сделать с его помощью

Токарный станок — это устройство для изготовления деревянных изделий, имеющих форму тел вращения. С его помощью можно точить материал, делать его нарезку, а также зачистку наждачной бумагой. Сам процесс обработки – это сочетание двух видов движения: вращательного и поступательного. Станок вращает непосредственно саму заготовку, а токарь вручную, при помощи стамески, регулирует давление на заготовку для получения нужной формы.

А выточить на станке можно не только строительные заготовки. Здесь все зависит от фантазии и квалификации мастера. Это могут быть сувениры и декоративные изделия. К примеру, красиво сделанный фужер из бука или необычные ложки из яблони станут достойным украшением любой кухни. В руках опытного мастера любое полено станет шедевром!

Подготовка к работе

Сейчас узнаем, что понадобится для работы по изготовлению токарного оборудования своими руками.

Рекомендация: в качестве привода можно применять старое приспособление по заточке кухонных ножей

Самое важное, чтобы модель была рассчитана на применение двух точильных камней

Такой прибор вполне подойдет в качестве передней бабки оборудования. А для задней всегда можно использовать какие-то детали мощной электродрели, которую не жалко.

Чтобы основа была крепкой, в качестве станины стоит взять толстостенный металлический профиль. Перед работой нужно сделать точный чертеж станка. Лучше потратить много времени на работу с бумагами и схемами, чем потом из-за одной ошибки тратиться на поиск новых комплектов или расходного сырья.

Когда чертежи и рисунки сделаны, можно переходить к работе. Но без следующих инструментов вам не обойтись:

• Ручная электрическая дрель и сверла с разным диаметром.
• Напильники с качественным покрытием различной зернистости.
• Болгарка и специальные диски для шлифования и резки.
• Маленький сварочный аппарат — электрический, который может работать с диодами «двойкой» и «тройкой».

Что касается расточников, вам понадобятся:

• Швеллер;
• Металлический угол с крепкими стенками;
• Две трубы с различающимся диаметром, чтобы первая труба могла пропускать сквозь себя вторую трубу.
• Полосы стальные — 2 и 4 см.
• Гайки, шурупы, болты и иные детали для крепежа.
• Ремень для наложения на привод.

Своими глазами информацию воспринимать легче, поэтому просмотр обучающих видео и прочтение инструкций поможет вам уберечь себя от множества проблем, которые могут быть связаны с неправильным пониманием правил работы, последовательности действий и т. д.

Привод для заточки ножей отлично подойдет в качестве электрического привода для вашего агрегата. Дело в том, что там есть четыре крепкие шайбы, которые созданы из качественных металлических сплавов. Две из них дадут вам шанс изменять комплектующие электроточильного камня, применяя различные по диаметру диски. Благодаря этому мастер сможет поменять скорость оборотов своей заготовки.

Чтобы принудить вал начать движение, применяются шкивы. Они могут иметь разный диаметр, чтобы получать определенную скорость вращения: 800, 2000, 3000 оборотов/мин.

Совет: чтобы облегчить себе жизнь и работу на агрегате можно, сделать один совмещенный шкив, у которого будет пара валов для ременной передачи. Это поможет быстро и без огромных усилий, перекидывая ремень на один из них, поменять скорость вращения изделия в зажимах агрегата.

Установка передней и задней бабки

Одни из самых главных деталей станка — это передняя и задняя бабки. Между ними зажимается заготовка. Передняя бабка непосредственно осуществляет вращение изделия.

Важно!
Для изготовления основы передней бабки – шпиндельного вала — необходимо обратиться к профессионалам токарям по металлу или найти готовую деталь или в целом готовые модули бабок в специализированных магазинах.

Конструкция передней баки состоит из двух подшипников типа S, V или U, которые крепятся болтами к станине вала, выточенного, из углеродистой стали диаметром 40 мм, патрон для зажима детали.

Вал оборудован тремя или четырьмя штифтами, которые способствуют ликвидации вибрации. Вал пропускается через подшипник и на него крепят штифты с креплением шпонкой или другим фиксатором цилиндрических деталей, после вал закрепляется на втором подшипнике, который уже намертво притягивается болтами к стальным уголкам или доске станины.

Задняя бабка также производит вращательные движения, однако не приводит изделие в движение. Особенно важным является зафиксировать заднюю бабку на одной оси с передней, ведь от этого будет зависеть вся последующая работа.

Справка. Для последующего контроля оси переднюю бабку можно сконструировать с юстировочными винтам, которые позволят незначительно изменять ось вращения передней бабки.

Задняя бабка состоит из следующих элементов:

1. Основание из стального уголка или аналогичного материала, подобное основанию передней бабки.
2. Направляющая труба.
3. Внутренняя трубка или пиноль. Изготавливается таким образом, что ее можно поместить в направляющую трубу, а после пропустить через пиноль приводной винт.
4. Приводной винт. Винт с гаечной резьбой под трубку пиноли. Для крепления маховика на задней части предусматривается 8 мм резьба.

Барабанный шлифовальный станок по дереву своими руками

бому домашнему мастеру приятно, выполняя любимую работу, ощущать наличие всего необходимого инструмента. Брендовые экземпляры, собранные в коллекцию своими руками, его богатство и его гордость. Он её бережёт, тщательно подбирает и мечтает о пополнении в виде подарка или самодельного станка.

Барабанный шлифовальный станок Jet DDS-225Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход

Резьба по дереву или приусадебное строительство, бондарное творчество или изготовление самодельных музыкальных инструментов – для всего нужен качественный инструмент. В том числе и для его отделки. Барабанный шлифовальный станок – венец всему комплекту инструментального хозяйства.

Калибровально шлифовальный барабанный станок Performax 22-44Барабанный шлифовальный станок ZSM 405

Как сделать шлифовальный станок своими руками: инструкция с пошаговым фото

Стоимость шлифовального станка заводского изготовления довольно высокая. Если электроинструмент не по карману, можно попробовать изготовить его самостоятельно. На таком станке можно будет не только шлифовать деревянные заготовки, но и затачивать инструмент. Собрать шлифовальный станок своими руками можно трех видов: ленточный, дисковый и барабанный.

Вариант изготовления ленточного станка

Для сборки шлифовального станка ленточного типа понадобится электромотор, прочная станина и катки, на которых будет вращаться лента. Обязательно под рукой иметь чертеж или подробную схему с указанием всех узлов и размеров. Пример схемы станка с деревянной станиной предлагаем посмотреть на фото.

На следующем фото представлена готовая конструкция станка. В этом варианте расположение трех рабочих валов выполнено так, что движущаяся лента образует вертикальную шлифовальную плоскость. В качестве привода использована ременная передача.

В конструкции станка можно использовать четыре катка. Один из них является ведущим и насажен непосредственно на вал электродвигателя. На фото показан пример такой конструкции. Установка четырех катков позволяет получить две шлифовальные плоскости: горизонтальную и вертикальную.

Деревянная станина сглаживает вибрацию работающего электродвигателя, однако, древесина недолговечная. Оптимально заготовку размером 50х18 см вырезать из стали толщиной 2 см.

Один край станины делают идеально ровный, чтобы к нему закрепить площадку для электромотора. Для следующей детали понадобится сталь толщиной 1 см.

Площадку вырезают размером 18х16 см, после чего закрепляют к станине болтовым соединением.

Большая мощность электромотора для такого станка не нужна. Подойдет двигатель от старой стиральной машинки. Если требуется большая производительность шлифовальной машины, тогда желательно найти электромотор с частотой вращения вала 1500 об/мин мощностью от 2,5 до 3 кВт.

Качественной шлифовки можно добиться при движении наждачной ленты со скоростью 20 м/с. Чтобы достичь таких параметров, используют рабочие барабаны диаметром 20 см.

Ведущий барабан можно насадить на вал двигателя. Если такой вариант не подходит, изготавливают отдельный узел. Ведущий вал с подшипниками закрепляют на станине. С оного конца насаживают шкив ременной передачи, а с другого конца устанавливают ведущий барабан. Тогда на вал электродвигателя тоже насаживают шкив и надевают клиновидный ремень. Ведомые катки вращаются произвольно на подшипниках.

Шкивы ременной передачи придется вытачивать на токарном станке, а катки можно сделать из квадратных кусков ДСП размером 20х20 см. Плиты складывают друг на друга, пока не получится суммарная толщина 24 см.

По центру квадратных плит сверлят отверстие, вставляют шпильку с резьбой и плотно стягивают пластины с обеих сторон гайками. Квадратную заготовку протачивают так, чтобы получился барабан диаметром 20 см.

Во время проточки катка предусматривают в его центральной части утолщение. По отношению к краям барабана перепад должен составить 3 мм. За счет утолщения лента не будет съезжать с катков. Поверхность деревянного барабана обтягивают резиной. Подойдет старая велосипедная камера. Резина предотвратит проскальзывание ленты на катках.

Для изготовления шлифовальной ленты подойдет наждачная бумага на тканевой основе. Можно вырезать цельную полосу необходимой длины, края которой склеивают встык.

Если длинной полосы наждачной бумаги нет, отрезают полосу прочной ткани и сшивают ее в кольцо. Наждачную бумагу нарезают прямоугольниками, после чего наклеивают на полоску ткани.

При изготовлении шлифовальной ленты важно подобрать качественный клей, чтобы наждачная бумага не отслоилась

Изготовление токарного агрегата своими руками

При создании токарного приспособления с дрелью в условиях домашней мастерской используются разные подручные средства и возможности.

Например, верстак или стол с ровной рабочей поверхностью может эффективно выполнять функции жесткой станины и прочного основания.

Привод электрической дрели или перфоратора используется для обеспечения вращения обрабатываемой заготовки, а патрон инструмента позволяет жестко ее закрепить.

Для эффективного выполнения своих функций дрель закрепляется на станине с помощью зажима, который называют струбциной, и хомута, жестко зафиксированного на ее шейке.

Противоположный упор с конусным концом проще всего изготовить из двух деревянных брусков и регулировочного винта.

Такое приспособление устанавливается строго напротив закрепленной дрели, выполняя функции задней бабки.

Видео:

Если в условиях домашней мастерской токарный станок планируется использовать преимущественно для обработки заготовок из дерева, то закрепить такой упор целесообразно с помощью обычного зажима.

Для изготовления подручника можно также использовать деревянный брусок, который крепится к поверхности основания с помощью струбцины.

Таким образом, используя простые доступные материалы, можно без особых сложностей сделать токарный станок по дереву из дрели своими руками.

Такой агрегат станет незаменимым помощником при изготовлении декоративных изделий из дерева, ручек для разнообразных инструментов и дверей.

При необходимости производить токарную обработку заготовок из металла с помощью самодельных станков из дрели следует использовать точные чертежи, ориентироваться на технические параметры дрели или перфоратора.

Станина такого агрегата должна быть более тяжелой и прочной.

Жесткая конструкция станка по металлу, которая сохраняет стабильную центровку передней и задней бабок, позволяет обрабатывать заготовки из мягкого металла в условиях домашней мастерской.

При использовании специальной планшайбы, закрепленной в патроне дрели, можно обрабатывать объемные заготовки.

Если на таких станках заготовки обрабатываются с помощью напильника, надфиля, то в качестве подручника достаточно использовать прижимной вариант.

При работе с токарными резцами следует использовать суппорт, который перемещается в продольном и поперечном направлении с помощью винтового механизма.

Расширение функциональных возможностей самодельного станка

Оснащение агрегата дополнительными насадками, использование специальных приспособлений значительно расширит возможности токарного станка.

При этом важно изначально продумывать конструкцию так, чтобы ее всегда можно было бы усовершенствовать. Специальная приставка, которая называется копир, позволит наладить мелкое серийное производство определенных деталей по точному шаблону

Специальная приставка, которая называется копир, позволит наладить мелкое серийное производство определенных деталей по точному шаблону.

С помощью усовершенствованных вариантов станков можно производить намотку трансформаторов, наносить спиральные насадки и краску на вращающуюся заготовку, получая уникальные красивые узоры.

Видео:

Таким образом, для большинства домашних умельцев изготовление токарного станка с использованием дрели как составляющей конструкции агрегата не является чем-то невыполнимым.

При этом каждый мастер будет расширять его функциональные возможности, исходя из своих потребностей.

От использования определенных комплектующих и материалов напрямую зависит качество данного приспособления.

Деревообрабатывающий станок

На рынке деревообрабатывающей техники представлена обширная линейка токарных станков по дереву. Каждый потребитель делает свой выбор с учетом своих интересов, но главный критерий — это мощность привода. Для домашней мастерской, где токарные работы выполняются эпизодически, подойдёт простой настольный станочек с мощностью электродвигателя 1 киловатт и скоростью вращения шпинделя 3500 об/мин.

https://youtube.com/watch?v=xs8KOp1HoFI

Главные узлы и механизмы станка по дереву отвечают классическому устройству токарной машины, обрабатывающей заготовки вращением. Три главных механизма:

• привод — электрический двигатель, однофазный или трёхфазный;
• передаточный — набор устройств, передающих вращение вала двигателя на шпиндельную бабку;
• исполнительный — это суппорт.

Четыре основных узла:

• станина — корпус, на котором закреплены механизмы;
• передняя шпиндельная бабка — для крепления планшайбы или токарного патрона;
• задняя фиксирующая бабка — для установки вращающего центра или сверлильного патрона.

Популярные статьи Букет из одежды для новорожденных

Конструкционная особенность

Станок токарный по дереву своими руками можно собрать из подручного материала. Конструкция простая, много времени на изготовление не потребуется. Главная часть станка — станина, изготовленная из швеллера, в котором по центральной осевой линии прорезан болгаркой паз для фиксации подручника и задней бабки. Принцип фиксации — эксцентрический механизм.

Конструкция задней бабки стандартна. Пиноль имеет отверстие под конус Морзе № 2 для установки центра вращения. Хвостовик сверлильного патрона соответствует отверстию пиноли. Рекомендуется использовать заднюю бабку заводского изготовления.

Под пиноль выточить полый цилиндр с глухой торцевой стенкой, в которой нарезана резьба под винт маховика. Подвижная часть пиноли — это цилиндр с коническим отверстием и шпоночным пазом на всю длину. Перемещается подвижная часть при помощи винта маховика по шпонке, приваренной в корпусе бабки.

Подручник классический, имеет функцию регулирования с фиксацией под диаметр обрабатываемой заготовки, основание подручника перемещается поперёк и вдоль станины. Фиксируется эксцентриком с ручкой. Верхняя часть — обычный уголок.

В передней бабке установлены два радиально-упорных подшипника. На валу шпинделя нарезана резьба М14, шаг два. Это резьба, которая используется на болгарках, шлифовальных машинках. Благодаря этому на шпиндель можно крепить все насадки, которые используются болгаркой.

Шпиндельная бабка своими руками

От точности изготовления передней бабки зависит качество всей конструкции

Поэтому на этот узел необходимо обратить особое внимание. Умельцы рекомендуют изготовить переднюю бабку токарного станка своими руками. Для этого нужно выточить цилиндрический корпус толщиной стенки 10 мм

Для крепления к станине нужно изготовить специальную стойку. Для этого подойдёт отрезок швеллера. Швеллер торцом приваривается к уголку, изготовленному из листовой стали толщиной 10 мм. На полученную стойку крепится корпус бабки

Для этого нужно выточить цилиндрический корпус толщиной стенки 10 мм. Для крепления к станине нужно изготовить специальную стойку. Для этого подойдёт отрезок швеллера. Швеллер торцом приваривается к уголку, изготовленному из листовой стали толщиной 10 мм. На полученную стойку крепится корпус бабки.

Чтобы изготовить токарный станок по дереву своими руками, чертежи и размеры не имеют значения, так как каждый изготавливает конструкцию индивидуально, учитывая свои возможности. Цилиндрический корпус в разрезе:

• наружный диаметр 56 миллиметров;
• толщина стенки 10 миллиметров;
• длина 180 миллиметров;
• посадочные гнёзда под подшипники диаметром 24 миллиметра;
• вал диаметром 30 миллиметров.

Простые приспособления делают станок универсальным и увеличивают перечень операций. Например, установив в патрон шлифовальный барабан с наждачной бумагой, можно затачивать инструмент. Устройство для точения по копиру выглядит следующим образом:

• копир;
• труба, установленная вдоль станины, выполняющая роль салазок;
• дисковая электропила, выполняющая роль резца по дереву.

Приспособление для фрезерования заменит фрезерный станок. Оправка с дисковой фрезой

зажимается в патрон. Вместо подручника устанавливается рабочий стол с упорной линейкой. Фрезеровать можно наличники, плинтусы, заготовки для рамок.

Энтузиасты и любители изготавливать самоделки постоянно придумывают механизмы, облегчающие ручной труд. У таких людей на вопрос, как сделать станок по дереву, всегда есть ответ.

Простой настольный мини-станок

очень простой, но со своей задачей справляется

Вторая самодельная мини-конструкция практически полностью состоит из дерева, поэтому при изготовлении используются:

• шуруповерт;
• ножовка;
• наждачная бумага;
• лобзик;
• плоскогубцы.

И материалы:

• доска №5 лучше дубовая;
• две плашки для паркета;
• шурупы №45, около 10 штук;
• строительный дюбель;
• пластинка алюминиевая;
• электромотор (можно от старого видеомагнитофона);
• вал со старого кассетника;
• толстая велосипедная спица или штырь;
• болт и гайка.

Сборка токарного станка своими руками.

1. Отпиливаем отрезок доски 30 х 15 см — получилось основание.
2. Из паркетных плашек выпиливаем вдоль два отрезка: один с наружным пазом, второй с внутренним. Просверливаем в 5 см от концов по одному отверстию под саморезы. Длина плашки будет равна будущей заготовке.
3. К основанию прикручиваем рейки из паркета пазами внутрь, получаем направляющие. Между ними должна проходить целая паркетина.
4. Заднюю бабку сделаем из паркетины, высотой около 10 см, выбрав выемку посередине. В нижней части выпиливаем широкое отверстие, в которое вклеиваем гайку. Впоследствии в гайку будет вкручен болт, фиксирующий заднюю стойку.
5. На заднюю бабку прикрепляем брусочек, на который с помощью металлической пластинки фиксируем дюбель.
6. Опора для резца будет сделана из спицы, согнутой в форме длинной скобы, расположенной вдоль станины. Ее крепим с помощью пары шурупов.
7. Передняя бабка представляет собой брусочек из дерева, на который с помощью металлической скобки прикручивается электромоторчик. При креплении используйте прокладки из тонкой резины, уменьшающие вибрацию. Перед тем, как окончательно фиксировать, нужно совместить передний и задний центры.
8. Планшайбу можно сделать своими руками из пластиковой шайбы, которую на вал приклеиваем на термоклей. В планшайбу вплавляем несколько заточенных штырьков для крепления заготовки.

Таким образом, сделать простой токарный станок своими руками не составит никакого труда. Видеоролик о самодельном станке с двигателем от стиральной машинки на 125 Вт:

Самодельный токарно-копировальный станок по дереву своими руками

Промышленные типы копиров обойдутся недешево, поэтому мастера выбирают возможность сконструировать самодельный станок. Он требует небольших затрат средств и сил.

Эксплуатационные возможности в целом зависят от характеристик копировального оборудования. Главная задача устройства, созданного своими руками, заключается в создании деталей по шаблону без дополнительных энергозатрат.

Необходимые инструменты

Инструментов потребуется не много, все они представлены в открытом доступе и имеются у каждого мастера:

• Ручной фрезер.
• Фреза ставится на опору, которую можно сделать из фанеры толщиной 12 мм. Для улучшения показателей используется металл. Габариты площадки около 50х20 см.
• Болты.
• Упорные бруски.
• Труба в диаметре 25 мм позволит задать направление перемещения опорной площадке.

Основополагающим режущим инструментом при конструировании токарного аппарата с копиром считается ручная фреза. Несмотря на то, что копир сделан из фанеры, он способен создавать множество копий.

Элементы конструкции

Самая простая и доступная модель агрегата делается из стандартной дрели. Основные запчасти оборудования:

• Станина.
• Передняя, задняя бабка.
• Электрический двигатель.
• Ведущий, ведомый центр.
• Упор для оснастки.

На станине располагаются все комплектующие обработки. Бывает деревянной или металлической. Передняя бабка ставится на платформе, к ней зафиксируется деталь. Впереди предусмотрено устройство, которое контролирует вращение от двигателя на ведущий вал к детали.

Задняя стойка движется по оси направления, она служит для удержания края профиля. Между бабками предусмотрен упор для оснастки. Изделия обязательно находятся на одной плоскости.

Этапы изготовления

Если нужно токарный аппарат превратить в копировальный, то потребуется дополнительное приспособление – копир. Этапы сборки станка:

• Следует придумать или скачать чертеж, по нему в дальнейшем станет осуществляться сборка. Обычно это схема стандартного устройства, которое подстраивается под копир.
• Процесс начинается со станины, для нее требуются уголки и металлические листы. Соединяются они посредством сварки. Должна отвечать требованиям надежности и устойчивости к вибрациям.
• Для максимальной функциональности оборудования устанавливается электромотор, рассчитанный на 200-250 Вт, набирающий около 1500 об/мин. Для обработки крупногабаритных профилей рекомендуется выбирать мотор большей мощности.
• На валу закрепляется планшайба. Она оснащена острыми торцами, обеспечивающими передачу силы вращения.

Как сделать копир для токарного станка?

Копир незаменим при производстве одинаковых деталей. Благодаря ему увеличивается производительность. Из аспектов планировки копира выделяют некоторые моменты:

• Основным узлом является лишний в мастерской ручной фрезер.
• Для его установки требуется поверхность из фанеры.
• Делаются отверстия и ставятся бруски для крепления.
• Крепятся бруски саморезами, которые надежно фиксируют устройства.
• Для резания заготовки, площадка должна с легкостью двигаться по станине.
• При создании копира обязательно наличие уровня, потому что любое отклонение приводит к погрешности.
• Брусок ставится горизонтально. На него – шаблон. Брус фиксируется саморезами.
• Конструкция должна быть создана так, чтобы при желании можно было откинуть копир и эксплуатировать прибор в качестве стандартного оборудования.

Шаблон делают из фанеры и прикручивают к передней части бруса. Верхняя платформа проверяется на совпадение с осью на шаблоне.

Установка элементов конструкции

Для того, чтобы копировальный станок осуществлял максимально эффективную работу, а процедура была качественной, исключается спешка. Изучив чертеж, необходимо придерживаться указанных параметров.

Рекомендуется обратить внимание на несколько советов:

Ось для движения инструмента устанавливается параллельно оси заготовки.
Совпадение линий трубы и оборудования является важным плюсом.
Важно, чтобы фрезер был един нижним краем с осью оборудования. Это может меняться ввиду уровня установки копира.
Направляющую трубу лучше фиксировать деревянными досочками через глухие отверстия.
Бруски несущей поверхности должны легко двигаться и скользить

Если они будут шататься, то конструкцию придется делать заново.

Некоторых мастеров волнует момент, когда предусматриваются высокие требования относительно скольжения. Сконструировать станок с отличными опциями просто, достаточно выбрать ровную трубу с гладкими стенками.
