Рабочий стол для циркулярной пилы

Пошаговая инструкция, как стол для ручной циркулярной пилы

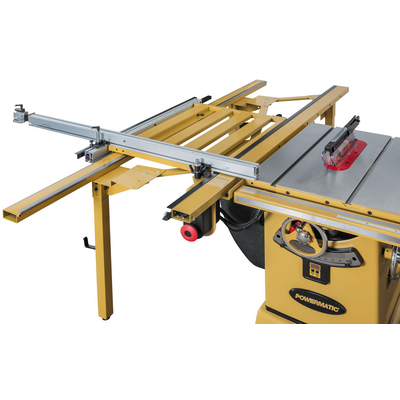

В описанном выше примере заводского распиловочного стола рабочая поверхность столешницы рассчитана на обработку лишь небольших заготовок. Во многих столярных мастерских приходится иметь дело с куда более крупными заготовками. На столике 500×658 (мм) не получится раскроить лист фанеры или ДСП. По этой причине многие из мастеров предпочитают изготавливать циркулярный станок под свои собственные нужды.

Обратите внимание, с самодельным оборудованием нужно обращаться не просто аккуратно, а очень осторожно и уважительно. Ведь самоделки представляют повышенную опасность

Вначале необходимо подготовить всю чертежную документацию. Автор видеоролика набросал план стола при помощи 3D-моделирования. Касательно точных размеров, каждый мастер наверняка будет использовать оптимальные конкретно для его случая габариты.

Готовим основание и верхнюю рабочую плоскость. Для этого использованы 2 листа фанеры толщиной 15 (мм). Длина и ширина каждого листа фанеры составляют 2500х1500 (мм). Для точного реза использована заведомо ровная направляющая, которая прижималась к фанерному листу струбцинами.

Готовим ножки и внутренние перегородки. И в этом случае для точного реза использовалась ровная направляющая и струбцины.

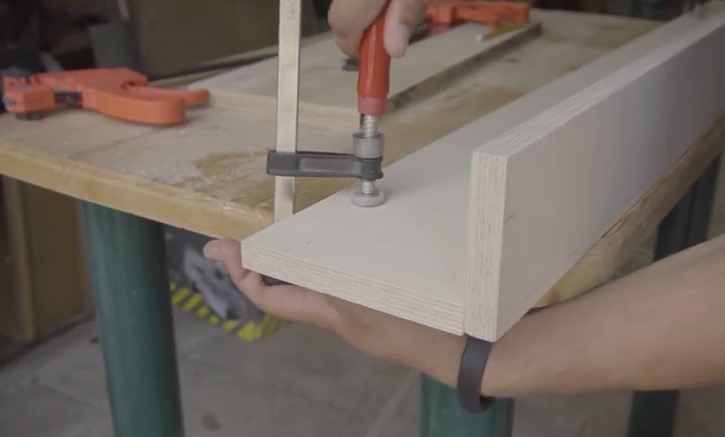

Готовим поперечный упор. Элементы упора соединялись при помощи саморезов. Но перед этим мастер высверлил отверстие под каждый саморез. Благодаря высверливанию саморезы не деформировали поверхность фанеры. Перед посадкой на саморезы торцевая часть упорной планки была обработана столярным клеем.

Собираем стол для ручной циркулярной пилы. Сама столешница была установлена на металлические мебельные ножки большой высоты, 1 (м). Мастера на видеоролике не стали изобретать колесо, а просто использовали покупные ножки заводского производства.

Готовим площадку под циркулярную пилу. Для этого из столешницы был вырезан прямоугольный сегмент. Место установки пилы необходимо рассчитать так, чтобы к циркулярке было удобно подходить. Края вырезанного сегмента необходимо сточить буквально на 1 (мм). Это нужно для того, чтобы площадка для установки циркулярки свободно заходила в столешницу.

• С обратной стороны столешницы необходимо установить упоры, чтобы вырезанный прямоугольный сегмент не проваливался, а устойчиво и надежно стоял ровно заподлицо со столешницей. На видео этот момент показан, как и все нижеследующие операции.
• Делаем пропил в площадке для циркулярной пилы.
• Фиксируем на площадке циркулярную пилу. Можно дополнительно установить и подъемный механизм для циркулярной пилы.
• Устанавливаем направляющие поперечного упора.
• Монтируем поперечный упор.
• Подключаем циркулярную пилу.

В дальнейшем стол можно модернизировать, установив дополнительно каретку. Многие мастера совмещают в конструкцию столешницы место под установку и циркулярной пилы, и электролобзика. Кстати, в блоге есть заметка на тему создания стола для лобзика.

Инструкция, как изготовить стол для циркулярной пилы своими руками является лишь ознакомительной. Каждый из мастеров должен использовать оптимальные в конкретно его случае габаритные размеры циркулярного станка. Дополнительно мастеру предстоит индивидуальная доработка изделия по части техники безопасности.

Использовать самодельное оборудование, как и любое заводское, необходимо с крайней осторожностью. Электрический режущий инструмент в обрамлении самодельной станины – это источник повышенной опасности!

Изготовление циркулярной пилы своими руками

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если предполагается работать с досками, у которых длина более 2,6 м, то крышка на станине потребуется больше. В этом случае непосредственно в конструкцию нужно внести изменения и дополнительно добавить несколько опор (ножек). В противном случае стол будет создавать сильные вибрации.

Для столешницы обычно используется фанера, у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

сваривают из стального уголка

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

• лист железа;
• лист фанеры;
• брус размером 50×50 мм;
• доска размером 50×100 мм;
• стальной уголок для направляющих;
• две струбцины;
• ручная циркулярная пила.

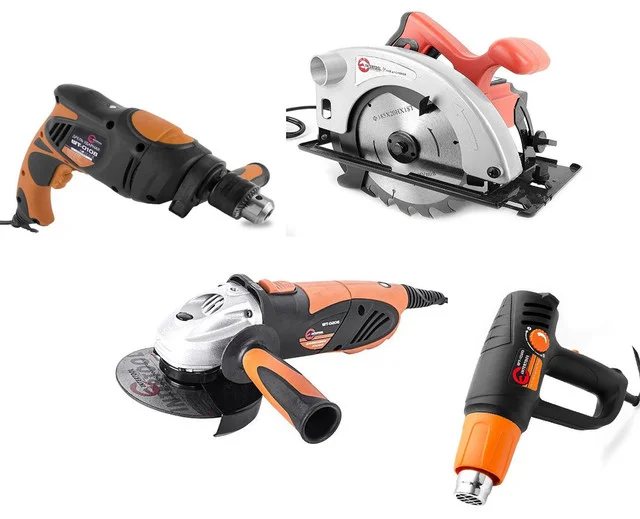

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

1. Шуруповёрт, электродрель.
2. Ножовка или электрический лобзик.
3. Инструменты для замеров (рулетка, угольник, линейка).
4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Определяемся с дизайном и конструкцией

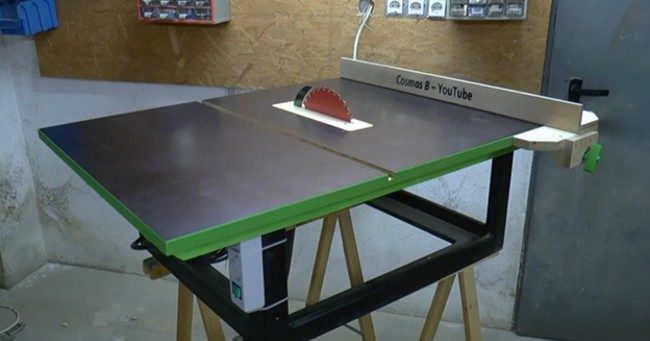

Самым простым вариантом стола для циркулярки является конструкция из достаточно толстой фанеры и досок

Основание может быть изготовлено из древесины или металла. Для столешницы выбирают листовые породы деревьев. В ней следует проделать специальное отверстие под диск. Ключевым свойством созданного стола должно быть удобство.

Станина циркулярного станка

Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности. У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе.

Стол для циркулярной пилы требует обязательного присутствия направляющих

Сооружение может быть дополнено специальным расклинивающим ножом. Он может сниматься. Его оснащают специальной дисковой защитой, позволяющей избавляться от летящей в рабочего стружки.

Направляющая каретка стола для циркулярки

Некоторые убирают заводской кожух и меняют фабричную платформу на самодельную. Если не собираетесь проводить пиления под углом, можно убрать детали, которые регулируют наклон диска.

Схема для изготовления стола для циркулярной пилы

Перед началом работы рекомендуется пройти подготовительный этап. Обязательно следует сделать чертеж. Это облегчит процесс создания конструкции. Сначала рассчитайте размеры стола, затем перенесите полученные данные на бумагу. Отверстие, выполняемое в сооружении, должно точно подходить к размерам пилы. Все зависит от марки оборудования. Потому сделать универсальное отверстие нельзя. Основание должно отличаться устойчивостью и хорошо выдерживать нагрузки механического характера.

Чертеж стола для циркулярки своими руками

Недопустимо перевешивание конструкции в одну из сторон. Габариты столешницы должны подходить под поток распиловки. Окончательный вариант выявляется, исходя из индивидуальных желаний. Некоторые комфортно работают со складным столом или изделием с маленькими габаритами.

Чертеж универсального настольного станка

На чертежах следует учесть важный момент. Если в планах при работе оставлять на столе инструменты или материалы, тогда габариты столешницы нужно увеличить до квадратного метра в площади. Подходящим размером будет 120 на 120 см. Следует делать чертеж аккуратно и медленно, чтобы сделать все грамотно.

Схема стола для циркулярки с подетальным описанием

Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

Особенности конструкции

Конструктивно самодельный распиловочный стол выглядит достаточно просто. Станок состоит из несущей рамы для крепления мотора, передаточного узла и рабочего стола с прорезью для режущего диска. Конструкция оснащается упорами для направления заготовки и защитным экраном, предотвращающим попадание стружки, а также повышающим безопасность работы.

Обязательные требования к распилочному столу:

• жесткая, устойчивая конструкция;
• гладкая поверхность столешницы;
• безопасное крепление диска;
• ограждение, защищающее оператора станка (стола);
• легкий доступ к управляющему устройству (кнопкам пуска и остановки).

Оборудование должно устанавливаться на каркасе, опирающемся не на сплошные листы, а на ножки. Это повышает удобство работы, хотя делает пильный стол менее устойчивым. Для повышения стойкости станину можно сделать из металла или укрепить металлическими элементами. Безопасность обеспечивается не только защитным экраном, но еще креплением диска с нижней (внутренней) стороны. Дополнительные требования зависят от особенностей работы — вспомогательные элементы помогают точнее обрабатывать детали, распиливать более длинные доски, а также толстые бревна.

Делая пильный стол своими руками, можно получить целый ряд преимуществ — начиная от снижения затрат до возможности изменить конструкцию так, как это нужно мастеру. При желании можно заменить часть деталей более выгодными по стоимости, использовать материалы, оставшиеся от ремонта или строительства. Единственный минус циркулярной пилы, самостоятельно закрепленной на станке, — снижение точности позиционирования заготовок. Но этот момент еще во многом зависит от мастерства самого исполнителя.

Жесткая, устойчивая конструкция

Гладкая поверхность столешницы

Безопасное крепление диска

Ограждение, защищающее оператора станка (стола)

Пошаговые инструкции по изготовлению

Чтобы изготовить стол для циркулярной пилы в домашних условиях вам необходимо приобрести следующие инструменты:

• электрический лобзик;
• дрель;
• шуруповерт;
• фрезерный станок;
• шлифмашина;
• измерительный инструмент — рулетка, линейка, карандаш.

Рассмотрим порядок сборки конструкции на конкретных примерах.

Подъемный стол для циркулярки

Примерный чертеж конструкции — размеры подбираются индивидуально:

Пошаговая инструкция сборки стола с подъемным механизмом из деревянного бруса:

выровняйте доски с помощью рубанка. Соберите каркас. С 4 сторон столешницы сделайте отверстия диаметром 0,5 см. Просверлите еще по одному сквозному — для ножек стола;

Что потребуется и в какую цену обойдется изготовление

Потребуется разметочный инструмент: плотницкий уголок, рулетка, уровень, возможно штангенциркуль.

Инструмент для нарезки заготовок по размеру может быть разным. Для металла: обезьянка с отрезным кругом или ручная пилка по металлу, газовый резак или электросварка. Для мягких материалов: ручная ножовка или лучковая пила, циркулярка, электролобзик, сабельная пила.

Цену изготовления назвать невозможно. Если у мастера уже есть материал и крепеж и он делает все сам, изготовление может ничего не стоить в деньгах. Только время и труд. Если приходится покупать материал, сумма зависит от того, какой материал, сколько, по какой цене, приходится ли платить, например, сварщику или нет.

Поэтому цена изготовления может быть от 0,0 руб. до 3-7 тысяч руб. и даже 20 тыс. и более, если делается сложный станок с салазками, винтовыми регулировками и т.д.

Стоимость самой ручной циркулярки при этом не учитывается. Она рассматривается как самодостаточный инструмент, которым можно эффективно работать и без стационарного варианта.

Из каких материалов можно сделать

Такой станок можно собрать из самых разных материалов.

На каркас идут:

• легкий металлический профиль (уголок, швеллер, прямоугольник, труба);
• сухой брус или доска без суков;
• толстая фанера, другой прочный листовой материал.

На рабочий стол достаточно прочный листовой материал:

• фанера толщиной от 10 мм;
• качественное, лучше ламинированное ДСП, ОСБ;
• стеклотекстолит;
• алюминиевый лист и т.д.

Иногда применяются комбинированные варианты. Например, каркас или рама для крепления пилы из уголка, остальное дерево или фанера и т.д.

Поскольку такие станки собирают для столярных мастерских, чаще всего выбирается именно вариант без металла, или с минимум металла для крепления самой пилы. Если станок собирается не для мастерской, комплектующейся «с нуля», то основной инструмент для такой сборки у владельца уже есть. Как минимум – сама ручная электропила.

Изготовьте другие варианты

Рисунок 2. К деревянному бруску необходимо прикрепить кусок ламината, угол которого должен быть 90° относительно столешницы.

Циркулярная пила своими руками может быть сделана в ручном варианте. Проще всего его изготовить из болгарки, внеся в ее конструкцию некоторые усовершенствования. На болгарке нужно установить осевую рукоятку и скользящий упор.

Чтобы сделать скользящий упор, будут необходимы 2 отрезка уголка. Располагаются они по бокам диска с зубьями, который заменяет абразивный круг. Уголки крепятся с зазором в 3-4 мм. Впереди и сзади они соединяются болтами и гайками. Для получения зазора необходимо использовать шайбы. Нижняя кромка уголков должна быть закруглена. Благодаря этому они не будут цепляться за обрабатываемые предметы.

Циркулярная пила своими руками из болгарки оснащается скользящим упором. На корпусе закрепляется хомут. Делается он из металлической ленты. Стяжка его должна располагаться снизу. К ленте крепится полоса из оцинковки толщиной не менее 1-1,5 мм, на которой предварительно нужно сделать отверстие под болт скользящего упора. При помощи шайб устанавливаются зазоры между работающей частью и боковыми частями упора. Зазоры должны иметь одинаковые размеры.

К корпусу редуктора прикрепляется осевая рукоятка. Для этого редуктор разбирается, чтобы можно было определить, в каких точках сделать 4 отверстия для небольших болтов. Рукоятка выполняется из отрезка трубы или прута и должна иметь форму скобы. Ширина ее немного шире ладони мастера. На концах, которыми она будет крепиться к редуктору, необходимо просверлить отверстия для болтов. Развальцовывать концы трубки не стоит, чтобы рукоятка не выгибалась при работе.

Под рукояткой следует закрепить отрезок прута или трубки, выступающий вперед. Конец трубки развальцевать и сделать отверстие для оси толщиной в 4-6 мм. Отверстие должно быть больше на 4 мм. Чтобы работать было удобно, между прутом и ручкой оставляется зазор не менее 100-150 мм.

Рисунок 3. Схема диска для циркулярки.

Следующий этап — изготовление регулировочной штанги. Для этого потребуется отрезок прута диаметром в 4-6 мм. Конец трубы выгибается в форме петли, немного развальцовывается. При помощи шайб на переднем конце упора устанавливается одинаковый зазор вдоль всей длины.

Та часть штанги, что будет входить в отверстие на рукоятке, должна быть оснащена резьбой. Прежде чем вставлять штангу, следует навернуть на нее гайку. Другая гайка наворачивается после сборки. Гайки будут обеспечивать регулировку глубины пропила. При необходимости их нужно отпускать или подтягивать.

Которая в простонародье называется циркуляркой, является производительным и удобным инструментом. Его можно использовать для выполнения огромного количества задач. Возможно, и вы являетесь его обладателем или только планируете его приобрести. Однако при распиле больших партий материала работать с подобным приспособлением довольно тяжело. Облегчить этот процесс можно с помощью стола, изготовить который вы можете самостоятельно. Эта идея проста в реализации, а подготовить перед началом работ необходимо доски и фанеру.

Ручная пила при этом располагается снизу рабочей поверхности, а вот ее рабочий диск находится в прорези. После включения оборудования диск вращаться, а при подаче пиломатериала начинается процесс раскроя. Максимальная толщина обрабатываемых заготовок будет зависеть от мощности пилы и размера диска. При выборе инструмента следует учитывать толщину столешницы, на которой он будет укреплен.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

• основа, толщина которой не меньше 22 см;
• брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
• деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
• столярный клей;
• крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
• металлические уголки в количестве 10 штук;
• саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

• направляющие брусья;
• фанеру;
• пропил;
• бортики для надежного упора;
• планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Видео циркулярный стол из ручной циркулярной пилы

1

Конструкция стола для циркулярной пилы – предъявляемые требования

В изделии всего 2 главных элемента – основание (сплошное или в виде ножек) и гладкая рабочая поверхность. Циркулярную пилу прикрепляют к ней снизу, перевернув вверх ногами. Для диска в столешнице выполняют прорезь, которая на 1–2 мм шире его толщины. Больше делать не нужно – на инструмент будет попадать много стружки и пыли, что сократит срок его службы.

Подключенный пылесос продлит работоспособность

Конструкция должна отвечать ряду обязательных требований:

быть жесткой и устойчивой;стол с гладкой и ровной поверхностью;надежное крепление диска;ограждение для режущего инструмента;наличие кнопки для пуска и быстрой остановки.

Некоторые умельцы снимают кожух, вместо фабричной платформы устанавливают самодельную. Если нет необходимости в обработке под углом, убирают детали для регулирования наклона. Для качественной продольной и поперечной резки устанавливают дополнительные приспособления. Выбирают распиловочный диск с максимально возможным диаметром – часть скрывается в столешнице.

Собственноручно сделанное приспособление подстраивают под индивидуальные особенности работника, особенно важный параметр – высота стола. Для левшей удобно располагают кнопку управления, обеспечивают подход к инструменту с нужной стороны, что в заводских изделиях не учитывается.

Рекомендуем

Собираем бетономешалку – инструкции по изготовлению с чертежамиСобираем бетономешалку – инструкции по изготовлению с чертежамиКак сделать стол-подоконник своими руками

Конструкция станины для пилы

Стусло для циркулярной пилы.

Прежде чем продумать конструкцию будущего станка, необходимо рассчитать нагрузку, которая будет приходиться на него. Потому что главное в подобной станине – это устойчивость и надежность. Для мощных промышленных пил основанием служит усиленная стальная сварная конструкция. Но для домашней мастерской такой агрегат не нужен.Если вы только собираетесь собрать собственный деревообрабатывающий станок, то вам стоит учесть основные параметры самого инструмента. Ведь пилы бывают разными, а, соответственно, разной должна быть и конструкция стола.

Прежде всего, необходимо учесть мощность инструмента. Обычно для домашней мастерской выбирают агрегат, чьи параметры не превышают значения в 800 Вт. Но, например, при строительстве дома или дачи распиливать приходится достаточно большой объем древесины. При этом и мощность циркулярной пилы должна быть больше. Но специалисты не рекомендуют приобретать пилы, чьи характеристики выше, чем 1200 Вт. Установка такого инструмента в частной мастерской ничем не оправдана. А работа на нем только увеличит расходы на электроэнергию.

Помните: чем выше производительность вашего станка, тем устойчивее должно быть основание для него. Для профессиональных циркулярных пил обычно монтируют основание, собранное из металлического профиля. Иногда такие станины даже вмуровывают в пол. Потому что вибрация станка может привести к возникновению опасных для жизни и здоровья ситуаций.

Нюансы, которые необходимо учесть

Конструкция циркулярной пилы.

2-ой параметр для выбора пилы – это глубина предполагаемого пропила. От него зависит толщина пиломатериала, обрабатываемого на вашем станке. Этот параметр профессиональных и полупрофессиональных модели колеблется от 4 до 7 см. Для распиливания досок и даже достаточно толстой фанеры этого хватит. Но вот бревна обрабатывать на таком станке будет уже неудобно.Кроме того, стоит учитывать, что данная характеристика у пилы, своими руками встроенной в станину, уменьшается. Глубина пропила становится меньше примерно на 1 см. Но этот можно изменить, если предусмотреть в конструкции стола возможность поднимать или опускать диск.

При выборе инструмента необходимо учитывать частоту его вращения. Если циркулярная пила нужна вам для заготовки строительного материала, то этот параметр может быть ниже. Когда нужен ровный и чистый срез, частота вращения должна быть достаточно высокой. Это необходимо, например, для изготовления мебели. Но и в такой ситуации есть свои нюансы. Для обработки пластиковых материалов такая пила не подойдет. Из-за слишком высоких оборотов инструмента диск нагревается, а пластик – плавится. Поэтому стоит выбрать агрегат, чья частота вращения не превышает 4000 об/мин., в таком случае стол для циркулярной пилы можно собрать из дерева. Вибрация у подобного станка незначительная и дополнительное усиление станины не требуется.

Последнее, что нужно предусмотреть при самостоятельном изготовлении деревообрабатывающего станка, это месторасположение кнопок и других элементов управления. При сборке циркулярной пилы своими руками помните, что доступ к управлению должен быть безопасным. Особенно актуально это правило в том случае, если инструмент устанавливается снизу столешницы. В таком случае панель с выключателями разумнее установить с внешней стороны станка. Или предусмотреть поднимающуюся столешницу. Такая конструкция поможет и в обслуживании агрегата.После того как вы учли все мелочи и нюансы, можно приступать непосредственно к изготовлению стола.

Общие требования к столу для циркулярной пилы

Шипорезное приспособление на циркулярном столе.

Стол для рабочей пилы должен соответствовать нескольким основным требованиям:

• жесткость опоры;
• устойчивость;
• ровность.

Помимо этих требований, есть несколько необходимых условий, которые надо учесть при создании станка под циркулярную пилу.

1. Безопасность и надежность крепления пилы.
2. Ограждение для диска пилы, что очень часто остается невыполненным.
3. Свободный доступ к кнопке включения и выключения.

Дополнительный набор функций приспособлений зависит от требований самого мастера и его квалификации. В этот набор входят приспособления, которые:

• помогают выполнять ровный продольный распил;
• такой же качественный поперечный распил.

Конструкция циркулярной пилы.

Стандартный стол, который можно приобрести вместе с циркулярной пилой, изготавливается, как правило, из нержавеющей стали. Само распиловочное устройство крепится вверх ногами, примерно посередине выполняется надрез или щель для помещения в него диска самой пилы. Его ширина должна соответствовать ширине, используемых пильных дисков. Нельзя допускать, чтобы эта щель была слишком широкой. В таком случае стружка и другой рабочий мусор будет часто засорять прибор, выводя его из строя.

Что касается технических параметров пилы, которая будет использоваться для станочной распиловки, то мощность ее двигателя может быть больше, чем у обычной ручной пилы. Но все же не превышать 1200 Вт, специалисты считают неоправданным такой риск. Ведь чем мощнее пила, тем более прочный и надежный стол нужен.

Промышленные станки изготавливаются, как уже упоминалось, исключительно из металла, но их опора очень часто заливается цементом для более надежного крепления прибора.

Сборка стола для пилы

Рисунок 2. Чертеж конструкции с ременной передачей.

Изготовление станины начинают с формирования столешницы. Лист фанеры размечают так, чтобы 2 кромки крышки совпали с краями листа. Заготовку выпиливают с помощью лобзика или ножовки. При желании край спила можно обработать фрезой. Но данная операция не является обязательной. Так как в столе для циркулярной пилы главным параметром является его надежность, а не красота. Столешницу обрабатывают наждачной бумагой «начерно».

С нижней стороны столешницы размечают прорезь для диска. Для этого сначала нужно измерить габариты подошвы агрегата. Проще всего это сделать, если с инструмента снять диск и просто обвести необходимую часть пилы. Эти параметры необходимы для формирования посадочного места.

С помощью ручной фрезы выбирают древесину на глубину примерно 0,8-1 см. Если у вас нет такого инструмента, то работу можно выполнить с помощью долота, но времени на это уйдет гораздо больше.

После того как посадочное место готово, обязательно примерьте пилу, при необходимости скорректировав углубление. Разметьте места фиксации крепежей и прорези для диска. Если вы хотите, чтобы диск пилы опускался и поднимался по вашему желанию, то вам нужно соорудить маятниковый механизм для стола. В таком случае прорезь должна иметь форму усеченной пирамиды. Причем гипотетическая вершина этой фигуры направляется вниз. Пример чертежа такой конструкции с ременной передачей показан на рис. 2.Саму раму для подъемного механизма разумнее сделать из металлических уголков, которые свариваются между собой.

Сборка каркаса станины

Схема каркаса станины.

Разметку для крепления продольных и поперечных реек, которые будут выполнять функцию ребер жесткости, разумнее сделать с изнаночной стороны столешницы. Сами планки выпиливаются из бруска. Вам понадобятся 2 продольных ребра, чья длина должна быть равна длине столешницы минус 8-10 см с каждой стороны. И 2 поперечные детали, чья длина равна ширине крышки стола минус 8-10 см с каждой стороны.

Далее необходимо рассверлить гнезда для саморезов. Рейки нужно зафиксировать на столешнице так, чтобы крышка стола выступала за края рамы на 8-10 см. Крепления должны быть максимально прочными и надежными. Первый крепеж необходимо установить примерно в 4-5 см от края рейки. Расстояние между шляпками саморезов составляет 20-22 см. Все детали просверливаются насквозь. Саморез устанавливается со стороны столешницы так, чтобы его шляпка была полностью утоплена в древесине.

Сначала крепят поперечные ребра. Для того чтобы столешница получилась максимально надежной, кромку рейки предварительно смазывают столярным клеем . Конструкцию стягивают струбцинами, и, не снимая их, фиксируют саморезы. Крышку стола оставляют до полного высыхания. Затем аналогичным способом ставят продольные рейки. Далее детали каркаса стягивают между собой, ставя по 2 крепления с каждой стороны. После этого струбцины можно снять.

Установка ножек станины

Устройство круглопильного станка.

Ножки станины циркулярной пилы делают из бруска. Высота деталей подбирается индивидуально. Считается, что удобнее всего работать за столом, столешница которого находится на уровне бедер человека. Перед установкой каждую ножку необходимо сострогать с 1 стороны так, чтобы она сходила на угол. То есть площадь основания ножки должна быть чуть больше, чем площадь ее вершины.

Разумнее всего зафиксировать ножки с помощью металлических уголков. Их нужно слегка поджать так, чтобы основание стола было расположено в распорку. Это придаст станине дополнительную устойчивость. Для крепления используют болты с шайбами, которые устанавливают шляпками наружу. В противном случае при работе можно будет пораниться о выступающие части креплений.

Вся конструкция станет надежнее, если ножки стянуть дополнительными диагональными рейками. Их устанавливают попарно с боков стола.

Поверхность столешницы полируют и покрывают лаком. Либо используют в качестве покрытия металлический лист, который «сажают» на небольшие саморезы. В последнюю очередь на подготовленное для него место устанавливают сам инструмент. На столешницу дополнительно можно нанести разметку, помогающую правильно и ровно обработать распиливаемый материал. Все элементы управления станком выносят на внешнюю сторону станины. Чаще всего их фиксируют на 1 из ножек стола. Но для проведения таких работ необходимо обладать определенными навыками электромонтажа.
