Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

забит воздушный фильтр;
затруднена подача топлива из бензобака в карбюратор;
забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Недостатки пилы

На российском рынке можно встретить не очень качественные подделки бензопилы Партнер 350, что не только является дополнительным свидетельством ее популярности, но и вредит бренду в целом. Да и другие модели этой торговой марки пользуются успехом у дачников и фермеров.

Если вы готовы рассматривать Партнер 350 в качестве своего домашнего инструмента для распиловки нетолстых деревьев, обрезания сучьев и других не очень объемных работ, то должны знать и минусы, чаще других называемые их владельцами:

1. Не очень качественная система гашения вибрации, в результате чего руки устают довольно быстро. Но, учитывая то, что это бытовой инструмент, требующий 15 – 20-минутного отдыха через каждые 20 – 25 минут работы, с этим недостатком можно смириться.

2. Подтекание масла из системы смазки цепи, которым, впрочем, страдает большинство бензопил, снабженных ею, включая и более именитую родственницу бензопил Партнер – Хускварну.(ссылка)

3. Отсутствие визуального контроля за уровнем масла, что не очень удобно в работе, а эксплуатация пилы без смазки приведет к быстрому растяжению, перегреву и износу цепи.

Конечно, вы сможете при помощи этой пилы свалить дерево толщиной до 30 – 35 сантиметров, но основное ее предназначение – работа на участке. Поэтому, в заключение предлагаем вам наиболее объективный видеообзор данной модели:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

перечень комплектующих узлов и деталей;
информацию, как правильно читать символы на оборудовании;
технику безопасности при работе с пилой и соблюдения технологии лесопильных работ;
инструкцию последовательности сборки инструмента;
правильный состав смесей горючего и требования к смазке цепей;
инструкции по техническому обслуживанию отдельных узлов;
таблицу неполадок и способы их устранения;
технические характеристики бензопилы Partner.

Официальные документы, разработанные в помощь владельцам техники, несут исчерпывающую информацию о правильной эксплуатации пилы.

Устройство карбюратора бензопилы Партнер 350 и принцип работы

Для того чтобы иметь возможность самостоятельно регулировать карбюратор на бензопиле Партнер 350, необходимо знать, как он устроен.

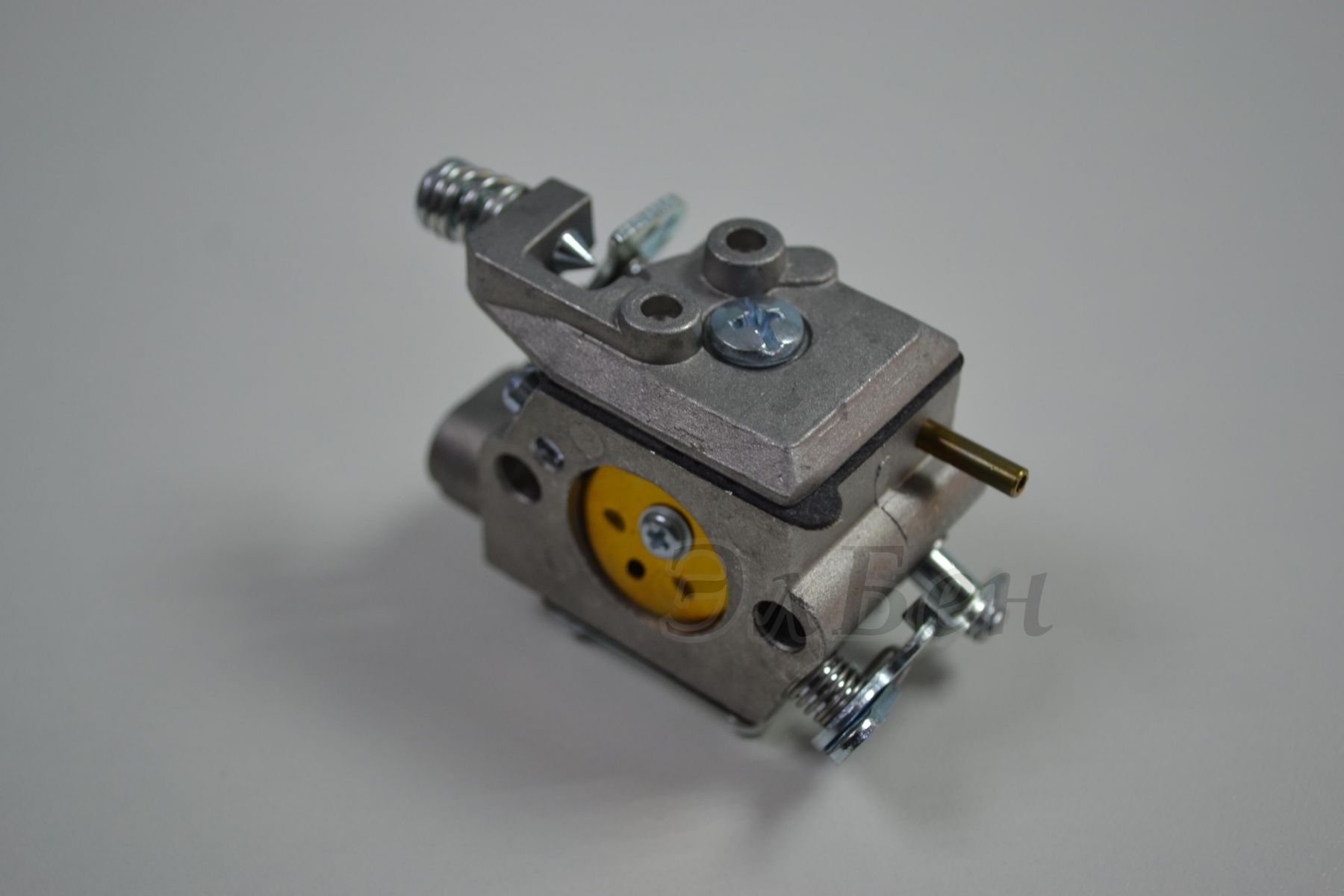

На Партнер 350 установлен карбюратор, изготовленный компанией Walbro. На корпусе оригинального изделия имеется маркировка WT-891, по которой можно определить его качество. Номер также необходим при заказе запасных деталей или полностью ремкомплекта.

Карбюратор WT-891 изготовлен по классической схеме и имеет несколько основных элементов:

Топливный насос.
Главная камера с мембраной.
Дроссельная заслонка.
Воздушная заслонка.
Винт регулировки качества.
Винт регулировки количество.
Винт настройки холостого хода.

Корпус карбюратора имеет технологические каналы, по которым движется топливная смесь.

Принцип работы

Работа карбюратора бензопилы Партнер 350 начинается с того момента, как из картера двигателя в топливный насос подается импульс, который заставляет работать мембрану и накачивать в насос топливо. Далее, через игольчатый клапан, который управляется при помощи диафрагмы, топливо поступает в главную камеру. Из главной камеры, по специальным каналам и через клапан форсунку, в цилиндр.

Регулируя положение дроссельной заслонки, оператор увеличивает количество топлива, поступающего в цилиндр. Закрытие воздушной заслонки означает, что в цилиндр попадет еще больше топлива, что положительно повлияет на запуск холодной бензопилы.

Регулировочные винты качества и количества, работают по принципу задвижек, уменьшая пропускную способность каналов, по которым топливо поступает в цилиндр.

Клапан форсунка имеет фиксированную пропускную способность и передает топливо только в одном направлении. Вторая её функция, это предотвращение попадания воздуха в главную камеру карбюратора.

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

тахометр — для точного определения максимального количества оборотов двигателя;
шлицевая отвертка — необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах. Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать — пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

L — регулировка низких оборотов (отвечает за качество топлива);
H — регулировка высоких оборотов (отвечает за количество топлива);
T — регулировка холостого хода.

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
Запустить пилу и прогреть в течение 5-10 минут.
Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

Основные особенности настройки бензопилы партнер

Пила партнер 350 при регулировке карбюратора выполненной грамотно, способна функционировать исправно и надежно. На базовом этапе регулировки необходимо завернуть регулировочные винты до максимума. Данные винты имеют специальное обозначение — «L» и «H». Они заворачиваются медленно до необходимого упора. Выполняется операция по часовой стрелке. Затем, винты потребуется отвернуть в обратном порядке в полтора раза.

Далее, регулировка карбюратора оборудования партнер 350 своими руками подразумевает выполнение следующего перечня действий:

На протяжении 10 минут необходимо выполнить прогревание заводского мотора husqvarna для ремонта. Данный вид работы производится на средних оборотах.
Производится вращение винтов «S», «LA», «T». Можно воспользоваться схемой. Это необходимо делать против часовой стрелки, на холостом ходу. Операция продолжается до тех пор, пока мотор не перейдет в устойчивый режим функционирования
Обратите внимание, что при выполнении такой регулировки карбюратора на бензопиле партнер цепь должна находится в неподвижном положении. Если при функционировании на холостом ходу вы заметили, что двигатель глохнет, необходимо выполнить поворот винта по часовой стрелки
При замечании подвижности цепи выкручиваем винт против часовой стрелки.
По итогам проведенной деятельности необходимо произвести диагностику работоспособности заводского двигателя 340s. Это необходимо сделать на максимальной скорости и во время ускорения. Если в результате плавного нажатия на акселератор вы обнаружили, что количество оборотов увеличилось до нужного значения за незначительный отрезок времени, то двигатель устройства функционирует исправно. Количество максимальных оборотов на холостом ходу проверяется с помощью винта «H». Его потребуется вращать по часовой стрелке и против. Если максимальная частота оборотов превышает 11500 – 15000 об/мин, то это символизирует о том, что агрегат функционирует «на полную мощность и могут возникнуть трудности в системе зажигания

При возникновении сбоев в процессе вращения, важно прекратить данную операцию и отрегулировать узел в пиле хускварна. Регулировать нужно до получения нужного результата.

Производитель

STIHL MS-180

Husqvarna 137

Partner — 350, 351

Объем цилиндра. см³
31,8
36
34

Диаметр цилиндра, мм
38
38
38

Ход поршня, мм
28
32

Мощность (при об. 9000 за 1 мин), кВт л.с.
1,5/2,0
1,6/2,2
1,3/1,8

Максимальные об.без нагрузки, 1 /мин
14000
12000

Крутящий момент (при 5500 за 1 мин), Nm
1,5

Вибрация на трубчатой рукоятке, мл/сек²
4,6
4,9

Вибрация на задней ручке, мл/сек²
7,3
7,7

Уровень звукового давления, дБ
98
98

Мощность звука, дБ
106
118

Объем топливного бака, л
0,25
0,37
0,40

Объем масляного бака, л
0,15
0,19
0,20

Удельный вес, кг/кВт
2,6
2,9
3,6

Вес не заправл. и без реж. инструментов, кг
3,9
4,6
4,7

Устройство бензопилы Партнер 351

Бензопила Partner 351 обладает стандартной конструкцией. В комплектацию инструмента входит надежный бензиновый 2-тактный двигатель, объемом цилиндра 38 см3 и мощностью 1,4 кВт. Для запуска мотора производитель предусмотрел безотказный ручной стартер, сопротивление которого было снижено на 30 %. Современная сборка и компоновка стартера дает возможность запустить бензопилу Партнер 351 в любое время года, оказывая минимальную нагрузку на двигатель и другие механизмы инструмента. За охлаждение мотора отвечает эффективная система принудительной подачи воздуха.

В комплектацию бензопилы Партнер 351 входит долговечная система зажигания и фирменная свеча Bosch WSR 6F. Хорошая сборка системы зажигания и ее оптимальное сочетания со сцеплением делает запуск и работу инструмента стабильнее и эффективнее.

Рабочие органы модели представлены шиной и цепью. За натяжения цепи отвечает отдельная звездочка, расположенная в боковой части модели. Свободный доступ к звездочке дает возможность быстро настроить натяжение цепи без использования инструментов.

Все внутренние запчасти бензопилы Партнер 351 помещены в прочный корпус. Он изготовлен из качественного многослойного полимера, что дает корпусу возможность успешно выдерживать падения с небольшой высоты и случайные удары о посторонние предметы.

Корпус модели продуман таким образом, чтобы дать оператору свободный доступ к основным расходным элементам модели. Благодаря этому вальщик может быстро произвести ремонт инструмента прямо в полевых условиях.

Технические характеристики модели

Бензопила Partner 351 обладает хорошими техническими показателями. Характеристики модели включают:

мощность – 1,9 л. с.;
вместительность резервуара для заливки горючего – 380 мл;
вместительность резервуара для заливки масла – 200 мл;
рекомендуемая длина используемой шины – 35–40 см;
шаг цепи – 3/8 «;
количество звеньев пильной цепи – 56;
вес в готовом к работе виде – 4,7 кг.

Модель Партнер 351 выделяется скромными габаритами и малым весом. Это дает возможность уверенно использовать ее на высоте без дополнительной страховки для оператора

Важное преимущество инструмента заключается в низком уровне шума. При работе двигателя пилы на максимальных оборотах, этот параметр составляет 106 дБ

Регулировка карбюратора бензопилы Партнер 350 своими руками

Перед тем, как начать настройку штатного карбюратора модели Partner, нужно тщательно очистить его от пыли, грязи и нагара, скопившегося на стенках. Помимо карбюратора потребуется промыть и высушить топливный и воздушный фильтра. В противном случае оператор не сможет точно установить требуемые обороты двигателя.

В левой верхней части защитного пластикового корпуса пилы Partner расположены отверстия, внутри которых производителем предусмотрены болты для регулировки карбюратора. Найдя их, можно приступать к базовой настройке узла. Для этого левый и правый винты, отвечающие за количество и качество оборотов соответственно, нужно установить в полностью закрученное положение. Сразу после этого их необходимо ослабить на 1/5 оборота. Третий регулировочный болт, обозначенный буков T, нужно оставить в том положении, в котором он установлен.

Конечная настройка карбюратора бензопилы Партнер 350 выполняется в следующем порядке:

Сперва пилу нужно завести и дать ее мотору поработать для полного прогрева;
Через 5 минут можно приступать к регулировке. Вначале левый болт нужно начать поворачивать по ходу стрелки часов до того времени, пока мотор не наберет максимальные обороты. Затем левый болт необходимо повернуть на 1,4 оборота в обратном направлении. После выполнения этих действий двигатель бензопилы Partner должен уверенно работать на холостых оборотах;
Если после манипуляций с левым регулировочным винтом цепь на шине начала вращаться, то ее нужно остановить, поочередно поворачивая болт T;
Затем нужно переходить к настройке качества топливной смеси. Для этого правый регулировочный винт потребуется повернуть по ходу стрелки часов. Как только мотор достигнет максимально допустимых оборотов, винт нужно отвернуть на 1/4 оборота в обратном направлении.

При настройке максимальных оборотов двигателя пилы Partner 350 лучше использовать заранее подключенный к мотору тахометр. Как только прибор покажет те же обороты, о которых говорит фирменная инструкция по эксплуатации модели, значит, поворачивание винта необходимо прекратить.

Карбюратор бензопилы Партнер-350 устройство. Регулировка карбюратора бензопилы партнер 350 своими руками

Строительные и ремонтные мероприятия нередко требуют использования бензопилы. Регулировка карбюратора бензопилы партнер 350 может быть выполнена самостоятельно при наличии определенных знаний. Необходимость реализации данного процесса возникает нечасто. Она появляется нередко при износе двигателя, ошибках поступления топлива. Понять, что требуется провести регулировку можно, если в процессе работы мотор начинает беспричинно глохнуть, появляются посторонние шумы.

Основные причины сбоев в работе бензопилы 350

Сбои в работе связаны со скоплением большого количества кислорода или с наличием недостаточного объема топлива.
Перебои в работе отмечаются, если осуществляется повышенный расход горючего, приводящий к большому выбросу выхлопных газов, которыми перенасыщается топливная смесь.
Непредвиденный сбой в работе нередко появляется при наличии поломок механического характера. Так, при наличии сильных вибраций может возникнуть подобная проблема, повреждается защитный колпак. Вибрация ослабляет закреплённые болты.
Износ поршневой области мотора. Устранить данную проблему можно только посредством замены поврежденного элемента. Затем нужно настроить узел.
Перебои в работе карбюратора партнер 350 могут появиться при применении горючего низкого качества. Такая проблема приводит к тому, что фильтр повреждается. Чтобы устранить такую ситуацию необходимо произвести разбор, промывку рабочих узлов.

Особенности устройства

Важно перед началом рабочего процесса своевременно проводить обкатку заводского устройства, вовремя настроить

Основными составными компонентами карбюратора являются:

Основная часть. Она представляет собой специальную трубку, предназначенную для пропуска воздуха. Имеется заслонка с возможностью изменения расположения.
Диффузор. Это узкая область трубки. Она необходима для убыстрения потока массы воздушного типа.
Канал поставки горючего. Топливо хранится в поплавковой камере. Оттуда оно переходит в жиклер, а затем в распылитель.
Камера. По форме похожа на емкость. Поддерживает запас топлива в нужном объеме.

Для настройки и ремонта пилы нам потребуются инструменты — винты L, H, Т, схема.

Стяните карбюратора бензопилы партнер 350 своими руками

Грамотная настройка карбюратора бензопилы партнер 350 позволит устранить возникновение вышеперечисленных проблем. Данная работа начинается с выполнения разборки. Регулировка карбюратора бензопилы партнер 350 требует знания информации о конструкции рабочего узла.

При разборке элементов для ремонта карбюратора пилы партнер полезно воспользоваться следующими рекомендациями:

При съемке элементов пилы хускварна своими руками конструкции необходимо действовать максимально аккуратно. Снять нужно каждый элемент. Раскладку деталей целесообразно осуществлять в той последовательности, в которой они снимаются. Это поможет сделать процесс последующей сборки максимально быстрым. Разобрать агрегат можно быстро. Удержание верхней крышки производится при помощи трех болтов

Потребуется осторожно выполнить их разборку. Под снятой крышки находится поролоновый слой. Он выполняет опцию воздушного фильтра

Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга. Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор

Он выполняет опцию воздушного фильтра. Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга. Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор

Снимайте его неспешно

Выполнив все указанные выше действия можно начать регулировку карбюратора бензопилы партнер 350 Обратите внимание на то, что данный вид операции считается достаточно трудоемким

Настраивать потребуется поэтапно Отдельные элементы отличаются небольшими размерами Важно их не потерять при разборке, настроить

Итак, давайте начнем!

Что же вам понадобиться?

Во-первых, инструкция по эксплуатации самого устройства.
Во-вторых, тахометр. Для чего именно он нам понадобиться, рассмотрим немного позже.
В-третьих — отвертка.

Как ни странно, это все, что нам будет нужно.

Для начала внимательно ознакомьтесь с устройством вашей пилы. Что вам необходимо сделать первым делом, так это определить где находятся жиклеры карбюратора, а также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Один из них регулирует холостые обороты, а два остальных – низкие и высокие.

Именно их вам необходимо будет регулировать, либо подкручивать, либо откручивать, чтобы обогатить или обеднить топливную смесь.

Если вам необходимо обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтобы отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также необходимо либо покрутить по часовой стрелке для того, чтобы увеличить частоту оборотов, или же, как вы уже догадались, в противоположном направлении, чтобы их уменьшить.

Но хочу вас предупредить, будьте внимательны при настройке карбюратора. Потому, как и обеднение, и обогащение топливной смеси, а также игра с частотой оборотов, имеет весьма серьезные последствия.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.
