Регулировка подачи масла на цепь Stihl

Как правильно натянуть цепь на бензопиле?

Известные бренды выпускают садовые инструменты с учетом того, чтобы установить цепь на бензопилу смог даже неопытный новичок. Для этого в устройстве практически каждой модели предусмотрен боковой натяжитель, который позволяет, как поставить цепь на бензопилу, так и подтянуть уже установленную гарнитуру. Благодаря этому механизму натяжка цепи на бензопиле может выполняться своими руками. В большинстве случаев производители пил предусматривают свободный доступ к натяжителю, за счет чего значительно упрощается замена ведущего ролика и других деталей механизма.

Установка цепи на бензопилу должна производиться только тогда, когда мотор и шина садового инструмента полностью остыли. Если проигнорировать это требование, то холодный пильный элемент на горячей шине может деформироваться. При чем, это довольно часто случается даже в тех случаях, когда устанавливается победитовая цепь для бензопилы.

Чтобы правильно одеть цепь на бензопилу, нужно соблюдать следующий порядок действий:

1. Вначале нужно проверить, включена ли блокировка произвольного включения садового инструмента. Также владельцу пилы потребуется заранее включить инерционный тормоз;
2. Далее нужно демонтировать защитную пластиковую крышку, расположенную с правой стороны пилы, и вывернуть винты;
3. Затем потребуется определить, какой стороной ставить цепь на бензопилу. Производители советуют устанавливать гарнитуру таким образом, чтобы резец, расположенный в верхней части установленной шины, был точно направлен непосредственно в сторону вращения цепи;
4. После этого нужно надеть защитные перчатки из плотного материала и начать медленно вращать гарнитуру на шине;
5. Если оператор обнаружил, что используемый пильный элемент провис, его потребуется подтянуть. Для этого нужно поворачивать натяжитель до тех пор, пока деталь для распиловки не натянется;
6. Затем нужно ослабить винты, которые в штатной комплектации предназначенные для крепления заводской шины;
7. Далее потребуется вставить шину и завернуть винты.

Неисправности системы смазки и как они устраняются

Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.

Работа бензопилой, если смазка цепи бензопилы не осуществляется, запрещена. Это пагубно влияет на шину, ведущую звездочку и цепь, а также может обернуться серьезными затратами на ремонт.

Признаки неисправности системы смазки, проверка её работоспособности

• Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
• Цепь относительно быстро растягивается.
• Шина очень горячая и даже может частично оплавляться краска.
• Масло из бака практически не убавляется.
• Снизилась эффективность реза на острой цепи

Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.

Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.

Поиск неисправности

После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.

Доступ к масляному насосу некоторых моделей пил, возможен только после полной разборки, соответственно не имея навыков в ремонте бензоинструмента, проведение ремонта лучше доверить профессионалам.

Наиболее частые неисправности

1. Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
2. Отсутствие резьбы на валу масляного насоса, поможет его замена.
3. Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
4. Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
5. Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
6. Засор фильтрующего элемента.
7. У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
8. У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

Индивидуальная неисправность системы смазки Stihl MS 180

Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.

Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.

Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.

Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.

Основные свойства

При решении вопроса о том, какое масло заливать в бензопилу, прежде всего необходимо рассмотреть требуемые характеристики с учётом специфики его функциональности. Прежде всего это следующий набор свойств:

• Высокая адгезия.
• Наличие ингредиентов, препятствующих образованию задиров и быстрого расхода.
• Последующее разложение в естественных условиях.
• Соответствие температуре окружающей среды. При плюсовой температуре используются преимущественно минеральные составы, а при отрицательной – синтетические с морозостойкими присадками.

Адгезионные качества смазки являются, пожалуй, наиболее актуальными среди прочих. Так как от него во многом будет зависеть, насколько долго смазывающее вещество задержится на металлических элементах цепи. Кроме того, масло с низкой адгезией не будет обволакивать всю поверхность цепи – а по инерционным силам просто слетать с неё, минуя нижнюю часть.

У бензопилы с правильно смазанной цепью высокая продуктивностьИсточник diz-cafe.com

При активной эксплуатации бензопилы огромная доля используемого масла будет попросту вылетать наружу, попадая в грунт. Оставаясь со стружкой в почвенном покрове, оно будет способствовать ухудшению экологической обстановки местности. Поэтому многие производители сегодня выпускают быстроразлагающиеся составы, не вредящие природе.

Помимо этих критериев, существует правило – использовать смазочные компоненты того производителя, который изготовил и запустил в продажу саму технику. Таким примером является фирменное масло для электропилы Макита.

Практические рекомендации

Схема расположения отверстий для смазки.

Прежде чем начинать эксплуатировать бензопилы, нужно провести проверку смазочной системы цепи бензопилы. С этой целью необходимо подержать конец шины, подложив под него бумажный лист. Когда прибавятся обороты, на листе должна образоваться маслянистая полоска.

Грамотная смазка цепи намного увеличивает срок работы гарнитуры бензопилы. Если масла будет недостаточно, то работа устройства будет проводиться насухую. Режущая гарнитура быстро сломается. Трение деталей должно иметь минимальный характер, поэтому все направляющие, шарнирные соединения должны быть покрыты маслянистой пленкой.

Когда цепь движется по направляющей шине, система смазки должна обеспечивать постоянный приток масла. Эту функцию выполняет масляный насос. С его помощью подается нужное количество масла в направляющую шину и ее паз.

Ведущие звенья цепи раскидывают масло на общую длину паза. Гарантией правильного
смазывания цепи считается:

• точная настройка масляного насоса;
• полностью заполненный масляный бак;
• правильный выбор масла.

Прежде чем приступать к работе, необходимо постоянно контролировать работу системы смазки. Правильность подачи смазывающего материала определяется по бокам цепи, они должны быть все время смазанными.

Основные параметры цепи бензопилы.

Потребность в смазочных материалах всегда разная. Все зависит от того, что необходимо распилить. Когда длина распила достигает больших величин, дерево имеет высокую твердость и толстую кору, необходимо иметь большой запас масла.

Если происходит задымление режущей гарнитуры или цепь останавливается, можно говорить о большом нагреве. Главной причиной является недостаток смазки. Другими причинами могут быть:

• затупление цепи;
• сильное натяжение.

Какие масла можно использовать

Ведущие производители бензопил рекомендуют применять в своей технике смазочные материалы собственного изготовления. Однако зачастую эти масла стоят в несколько раз дороже, чем более простые от сторонних производителей.

Обратите внимание
Если вы сомневаетесь в выборе смазки, то в этом случае, самым лучшим решением будет приобрести смазочные материал от производителя техники.

Но что делать, если по каким-либо причинам покупка дорогого оригинального масла невозможна? Здесь владельцы бензопил прибегают к разным вариантам. Рассмотрим в общих чертах каждый из возможных смазочных материалов для пильных цепей.

Оригинальные масла

Зачастую – это самый лучший выбор в плане эксплуатационных качеств, но не цены. Помимо оптимальных смазочных свойств, сегодня производители стремятся делать эти смазки биоразлагаемыми (на основе рапсовых баз), что почти не вредит окружающей среде и здоровью человека.

Масло для цепи бензопилы Stihl как раз относится к биоразлагаемым продуктам. Единственный весомый минус – цена.

Узкопрофильные

Специальные масла для цепи бензопилы от сторонних производителей. Так же хороший выбор. Стоят значительно дешевле брендированных смазок, но зачастую почти не уступают по рабочим качествам.

Дешевое индустриальное масло

Самым распространенным вариантом здесь выступает отечественный продукт, маркируемый И-20 или И-20А. Один из самых дешевых вариантов. Это индустриальное масло можно заливать в бензопилу для смазки цепи и не опасаться негативных последствий.

Смазка обладает хорошими свойствами касательно условий работы пильной гарнитуры и способно надежно защищать от износа цепь и другие элементы гарнитуры.

В плане рабочих качеств немного проигрывает оригиналу. Но цена может быть в несколько раз ниже относительно специализированных продуктов. Поэтому этим вариантом пользуются многие владельцы бензопил любых марок и моделей.

В условиях жары рекомендуется в процессе пиления контролировать уровень смазки после выработки половины бензобака.

Ввиду очень низкой вязкости индустриальное масло довольно быстро расходуется. Известны случаи, когда индустриальные смазки вырабатывались быстрее, чем выпаливался бачок топлива.

Новые моторные или трансмиссионные смазочные материалы

Не совсем обоснованный выбор в экономическом плане. Подойдут в тех случаях, когда пила используется редко, и отдельно покупать канистру специальной смазки нет смысла.

Эти масла содержат в своем составе огромное количество ненужных и бесполезных для работы пилы присадок, которые будут лишь загрязнять обрабатываемый пиломатериал и окружающую среду.

Какое масло лучше использовать для цепи- видео

Здесь так же нужно учитывать вязкостные показатели. Интенсивность подачи масла на цепь бензопилы может сильно снизиться при температурном повышении вязкости.

Густые смазки в зимних условиях могут потерять свою текучесть и неэффективно защищать цепь и рабочие поверхности шины от износа.

В случае с моторными маслами при работе зимой рекомендуется использовать маловязкие варианты. В целом смазочные материалы для ДВС можно использовать в пилах.

Отработавшие масла

Использовать для смазки цепи бензопилы отработавшие масла – самая неудачная идея из всех возможных.

Во-первых, специфика работы бензопилы подразумевает создание в зоне производства работ масляного тумана, который разносится на окружающую природу и частично вдыхается человеком.

А отработка является признанным канцерогеном и в целом крайне токсична. Поэтому во многих странах созданы целые индустрии по переработке отслуживших свой срок моторных и трансмиссионных масел, а самовольный слив в окружающую среду карается серьезными штрафами.

Во-вторых, смазочные качества отработки крайне низки. Их хватает с натягом для средних режимов нагрузки. Если пилить толстое бревно или древесину твердых пород дерева – цепь и вся остальная пильная гарнитура пострадает вплоть до необратимых разрушений.

Отвечая на вопрос, чем заменить цепное масло для бензопилы, если слишком накладно покупать оригинал, можно ответить так: практически любым масло с подходящей вязкостью. Но только не отработкой. Лучше заливать в бензопилу для смазки цепи, специально созданные для этого продукты.

Как и когда лить смазку в бачок? Здесь ответ прост: лить каждый раз при заправке бензином до отметки на горловине.

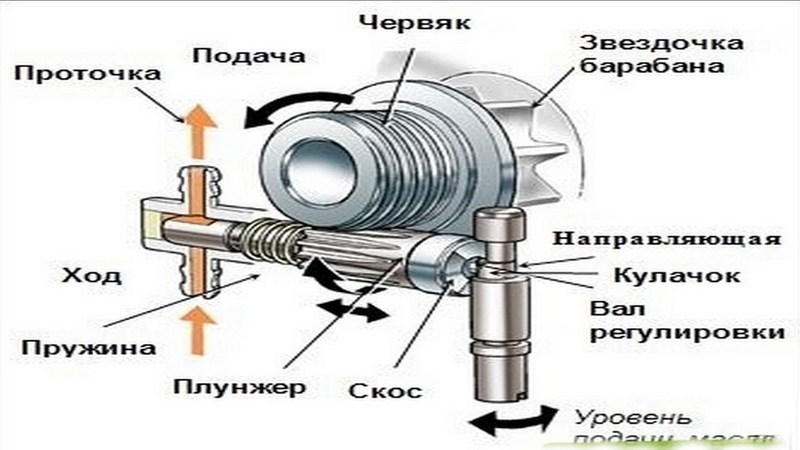

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

• масляный бак расположенный, как правило, в картере двигателя.
• Фильтрующий элемент, устанавливается в баке.
• Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
• Сердце системы – масляный насос.
• Шестерня червячной передачи передающее усилие от двигателя на насос.
• Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Регулировка натяжения цепи на бензопилах разных марок своими руками

Алгоритм настройки натяжения цепи для бензопил разных производителей является практически одинаковым. На некоторых бензопилах процедура несколько отличается, но вначале рассмотрим общий принцип настройки степени натяжения гарнитуры.

1. Первоначально необходимо убедиться в том, что инструмент нуждается в настройке степени натяжения. Оттянув гарнитуру от шины в верхней части, необходимо убедиться, что выступ хвостовика не превышает расстояние в 3-6 мм. Не забываем, что измерения и манипуляции по настройке необходимо проводить на остывшем инструменте, и только при положительной температуре окружающей среды.
2. Если цепь имеет значительное растяжение, то она не подлежит регулировке. Такую гарнитуру необходимо заменить или провести ремонт путем удаления нескольких звеньев.
3. Бензопила располагается на столе или прочих ровных поверхностях. Это необходимо для повышения удобства проведения процедуры. Когда работы выполняются в лесу, то понятно, что брать с собой стол для этого вовсе не обязательно.
4. Ослабеваем затяжку двух гаек ключом на «13» крепления шины. Причем это ослабление должно быть незначительным — не более половины оборота.
5. Переднюю часть шины необходимо поднять вверх по плоскости, удерживая в таком положении.
6. Далее находим регулировочный винт, расположение которого на разных моделях инструментов может отличаться, но находится он преимущественно рядом с местом соединения шины с корпусом бензопилы. Этот винт нужно вращать, чтобы отрегулировать величину натяжения режущей гарнитуры.
7. Вращение этого винта осуществляется при помощи отвертки или шестигранного ключа, что также зависит от формы шляпки. Перемещение винта по часовой стрелке способствует увеличению натяжения, а в противоположном направлении осуществляется ослабевание.
8. В процессе вращения винта необходимо проверять степень натяжения путем оттягивания цепи от шины в верхней части. Как уже упоминалось выше, значение выхода хвостовика звена должно быть не более 6 мм.
9. Проверяется режущая гарнитура также путем ее ручного перемещения по шине. Она должна перемещаться легко и без прикладывания физических усилий. Когда оттягивается цепь, и выступ хвостовика составляет 6 мм, но при этом гарнитура тяжело перемещается вручную, то необходимо еще ослабить ее натяжение.

Как только регулировка степени натяжения режущей гарнитуры бензопилы будет выполнена, необходимо затянуть гайки крепления шины. На этом процедура регулировки завершается, и можно приступать к работе инструментом.

Интересно знать! Регулировку натяжения цепи на бензопилах необходимо осуществлять не только при эксплуатации инструмента, но и при прохождении агрегатом процесса обкатки.

Визуальный пример того, как отрегулировать цепь на бензопилах марки Штиль, показано на видео ниже.

Какое залить масло для бензопилы Штиль 180(stihl 180)

1. Не пожалейте денег на оригинальное масло Масло 2-х тактное Stihl HP стоит немного дороже но прочистка стоит еще дороже.
2. В топливо нужно лить качественное можно и Мобил 1, а для смазки подойдет трехфазное, ни в коем случае не заливать отработки.
3. Из недорогих вариантов минеральное масло 15-40, зимой 10-30. Можно М8, к примеру, или М10.

Помните о личной безопасности во время работы с бензопилой.

Помните, что на работу бензопилы влияет качество заливаемого масла. Преимущества бензопилы «Husqvarna» 240, Почему вытекает бензин из бензопилы «Хускварна» 240? Масло с низким качеством может послужить причиной неэффективной работы инструмента и отрицательно влиять на его детали.

Для того чтобы масляный насос STIHL MS 180 без затруднений подавал масло, периодически проверяйте и чистите насос. ТЕЧЕТ МАСЛО У подтекает масло из бензопилы. Краткий обзор почему масло в бензопиле. Таким образом, процесс масло снабжения будет в норме.

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

• масляный бак расположенный, как правило, в картере двигателя.
• Фильтрующий элемент, устанавливается в баке.
• Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
• Сердце системы – масляный насос.
• Шестерня червячной передачи передающее усилие от двигателя на насос.
• Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Недостатки и неисправности

По единодушному мнению владельцев и эксплуатационников, явно выраженных конструкционных недостатков пила Хускварна 142 не имеет. Об этом свидетельствует большое количество положительных отзывов и обращений в сервисно-ремонтные центры.

Многие отказы и неисправности являются следствием неграмотного использования, несвоевременного и неполного обслуживания, применения некондиционных горюче-смазочных материалов.

В частности, замена фирменных цепных масел дешевыми суррогатами приводят к отказам и неисправностям маслонасоса, сокращению ресурса сменного оборудования. На характеристиках инструмента отрицательно сказывается неквалифицированный ремонт, применение фальсифицированных запасных частей и расходных материалов.

Пила Хускварна 142 с производства снята, поэтому предложения по продаже этой модели стоимостью от 11до 12 тысяч рублей на отечественном рынке бытовой бензопильной техники немногочисленны.

Штиль 180 ремонт подачи масла видео-инструкция пользователя бензопилы STIHL MS180

Самостоятельный ремонт бензопилы stihl ms 180. Не смазывается цепь бензопилы. Находим и устраняем причину самос.

У бензопилы Штиль 180, имеется характерная неисправность, которая заключается в недостаточной герметизации места установки масляного шланга в корпус бензопилы и появления в этом месте течи. Для её устранения, достаточно снять ручку пилы Stihl MS 180, отсоединить сам шланг, промыть и обезжирить посадочное место в корпусе и хвостовик шланга, после чего нанести герметик, и установить шланг на место.

Как мы уже выяснили, нужно провести дополнительную диагностику. Для этого разбираем смазочную систему. Учтите, что в некоторых моделях пил это возможно при полной разборке инструмента. Так что, на всякий случай, вооружитесь соответствующими инструментами для ремонта. Если опыта по разбору пилы у вас нет, доверьте это дело профессионалу.

Когда смазочная система будет разобрана, вы сможете обнаружить одну из таких поломок:

• оборван масляный шланг (порой видно невооруженным взглядом при предварительном изучении этой части узла), который нужно заменить;
• нет резьбы вала, где размещен масляный насос (нужно прикрепить, заменить);
• испорченная резьба главной шестерни насоса (устанавливается новая);
• нет штопора основного вала (частенько проблема эта наблюдается у бензопил марки Homelite), что можно решить установкой на месте оригинального штопора, гвоздя (идеального по размеру, если есть необходимость его подрезают);
• забитая магистраль, это решают продувкой (механически или с помощью сжатого воздуха, иногда помогает проволока);
• забит фильтрующий элемент (очищаем или заменяем).

Китайские пилы часто «страдают» от срезанных пазов главной шестеренки, через которую и происходит передача усилия.

Другая распространенная проблема, опять же таки, характерная для продукции марки Stihl, заключается в разгерметизации магистрали. Проблему искать нужно в той точке, где маслопровод, который идет от резервуара, входит в корпус оборудования. На такую поломку указывают подтеки масла внизу силового агрегата.

главные предпосылки почему непоступает маслоstihl 180.

Система смазки цепи бензопилы Штиль состоит из:

• направляющей шины;
• пильной цепи;
• масляного насоса.

Во время эксплуатации цепь требует постоянного снабжения смазкой. Должна обеспечиваться ее непрерывная подача. Этого требует конструкция устройства. Во время работы бензопилы масло покидает паз шины, мгновенно впитывается опилками.

По этой причине смазка цепи происходит в автоматическом режиме. Некоторые цепи бензопилы оснащены системой, которая регулирует точное количество подаваемого смазочного материала. Самые дешевые устройства оснащаются ручным насосом, который работает от привода, расположенного на ручке.

Схема проверки работы системы смазки цепи.

Абсолютно не подходит для работы трансмиссионная смазка. В зимнее время она застывает, в результате забивается масляная система, приходится ее полностью чистить.

Зимой смазка цепи требует особого внимания. Фирменное масло «М-20» при сильном морозе густеет и напоминает вазелин. Поэтому для работы в зимнее время необходимо смазывать бензопилы специальным зимним маслом, имеющим более жидкую консистенцию.

Не всегда есть возможность приобрести такую смазку. Чтобы решить проблему, дизельное топливо смешивают с маслом, вязкость понижается. Однако если ранее залитое масло осталось в картере, то добавка разбавленного не даст положительного эффекта, каналы системы останутся забитыми. Выход только один — подогрев бензопилы в теплом помещении.

При не очень большом застывании масла цепи можно попробовать его растопить, запустив пилу на малых холостых оборотах.
