Реле давления для компрессора 220в, 380в. схема и настройка

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько.

Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.

Подгорание контактной группы происходит из-за электроискровой эрозии, которая образуется в результате размыкания контактов. Однако для замены элементов не всегда представляется возможность — некоторые модификации уже не представлены в продаже

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

  1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
  2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
  3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
  4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
  5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
  6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Рекомендации специалистов

Опытные инженеры компании StarKraft также дают следующие рекомендации относительно того, как запустить компрессор

Ниже мы перечислим важнейшие моменты, на которые необходимо обратить внимание, вне зависимости от модели эксплуатируемой станции. Первичные требования – визуальный контроль целостности и отсутствия механических повреждений на трубопроводе и силовом кабеле. Также обязателен осмотр корпуса компрессора, в ходе которого нужно убедиться не только в его целостности, но и в отсутствии на нем посторонних предметов

В обязательном порядке необходимо убедиться и в отсутствии конденсата

Также обязателен осмотр корпуса компрессора, в ходе которого нужно убедиться не только в его целостности, но и в отсутствии на нем посторонних предметов. В обязательном порядке необходимо убедиться и в отсутствии конденсата.

После того, как вы произвели запуск поршневого компрессора (или винтового), до момента подключения установки к нагрузке проводится проверка работоспособности смазочного насоса и того, что масло подается в систему. Для контроля уровня масла в конструкции каждой установки предусмотрен специальный маслоуказатель.

Важно: через 30 секунд после запуска компрессора на манометре должно быть отображено минимальное давление в 0,1 Мпа. Запуск установки с нагрузкой можно осуществлять только после проверки исправности вентилей системы охлаждения, которые должны выдавать поток воздуха с заданными характеристиками. После включения станции и перевода ее на штатный режим работы под нагрузкой необходимо периодически осуществлять контроль уровней давления, сверяясь с показаниями манометра

Уровни и значения рабочего давления необходимо уточнить в технической документации к оборудованию, поскольку в зависимости от модели они могут отличаться

После включения станции и перевода ее на штатный режим работы под нагрузкой необходимо периодически осуществлять контроль уровней давления, сверяясь с показаниями манометра. Уровни и значения рабочего давления необходимо уточнить в технической документации к оборудованию, поскольку в зависимости от модели они могут отличаться

Запуск установки с нагрузкой можно осуществлять только после проверки исправности вентилей системы охлаждения, которые должны выдавать поток воздуха с заданными характеристиками. После включения станции и перевода ее на штатный режим работы под нагрузкой необходимо периодически осуществлять контроль уровней давления, сверяясь с показаниями манометра. Уровни и значения рабочего давления необходимо уточнить в технической документации к оборудованию, поскольку в зависимости от модели они могут отличаться.

В том случае, если произведен запуск винтового компрессора (или поршневого), однако показатели давления не соответствуют указанным производителем параметрам, станцию необходимо остановить и провести мероприятия по обнаружению и устранению причин неисправности. Аналогичный порядок действий проводится и в любой другой нештатной ситуации, к примеру, если появились посторонние звуки при работе станции. Это также является причиной остановки компрессора и вызова специалиста.

Первый запуск компрессора специалистами компании StarKraft и его регулярное техническое обслуживание – гарантия стабильной и долговечной работы станции.

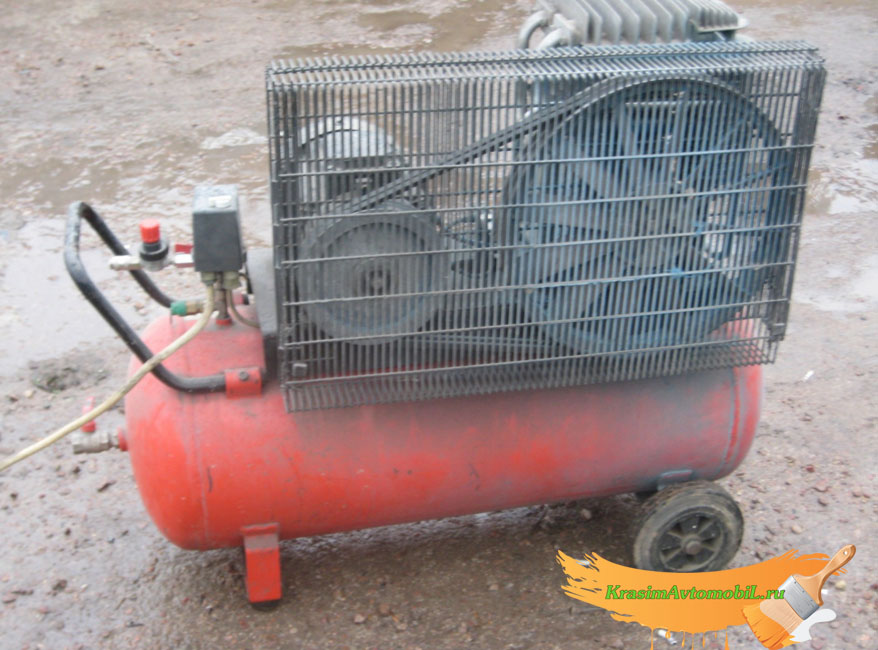

Как устранить неисправности воздушного компрессора

Неполадки в работе поршневого компрессора происходят не часто и, как уже говорилось ранее, по вине невнимательности хозяина. Чтобы быстро устранить их, следует знать о возможных причинах появления неисправности:

Компрессор пытается запуститься, но глохнет. Частой причиной становится пониженное напряжение в сети. Просто перезапустите оборудование. Также возможно дело в электроцепи, а точнее в использовании нескольких удлинителей.

Компрессор полностью выключается – защита от перегрева

Эта мера предосторожности предусмотрена производителем и срабатывать она может в случаях, если: используется неправильный удлинитель, засорен воздушный фильтр, не хватает воздушного охлаждения, возникла проблема с регулировкой реле давления. Также защита от перегрева срабатывает в случае высокой температуры окружения или чрезмерной нагрузки на поршневой компрессор.

Не хватает мощности для пневмоинструмента – вы выбрали слишком тонкий шланг или возможно он пережат; некорректно подобран инструмент (его производительность не соответствует компрессору).

Существуют и другие неполадки, но лучше их решать с помощью специалистов сервисного центра. Это позволит сэкономить время и уберечься от больших проблем после «самостоятельного» ремонта.

Рекомендуем вам ознакомиться с нашим видео, где найдется больше советов по уходу и эксплуатации воздушных поршневых компрессоров:

Перемотка якоря

Процесс замены обмотки коллекторного двигателя несколько похож за исключением небольших нюансов, связанных с особенностью исполнения. Например, на перемотку отправляют якорь, а не корпус, при условии, что проблема возникла не с катушками возбуждения. Помимо этого имеются следующие отличия:

  • Для намотки применяется специальный станок, более сложной конфигурации.
  • Обязательно необходима проточка, балансировка якоря (в финальной части процесса), а также его чистка и шлифовка.
  • При помощи специального фрезерного станка производится нарезка коллектора.

Для перечисленных процессов требует спецоборудование, без него перемотка электродвигателей — пустая трата времени.

В жизни бывают ситуации, когда нужно запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Проблема в том, что в вашем распоряжении только одна фаза и «ноль».

Что делать в такой ситуации? Можно ли подключить мотор с тремя фазами к однофазной сети?

Если с умом подойти к работе, все реально. Главное — знать основные схемы и их особенности.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Второй способ регулировки давления

Ещё один способ, который иногда гораздо удобнее и практичнее первого – регулировка через редуктор. Редуктор – это устройство, которое принимает в себя воздух уже в сжатом состоянии. Этот воздух необходимо передать на конечный аппарат.

Данные устройства, редукторы, имеют также регулирующий элемент в виде клапана. Диапазон управления давлением возможно контролировать, и зависят показатели от мощности и возможности компрессоров, которые соединены с редуктором.

Существуют специальные модели с функцией удобной подстройки подаваемого воздушного давления под каждый конкретный рабочий инструмент. Иногда такие аппараты даже имеют опцию, сбрасывающую избыток давления, лишая излишка и сохраняя безопасную бесперебойную работу любого подключаемого инструмента.

Прибор контроля притока воздуха

Без дифференциального реле давления продуктов горения ни одна котельная работать не может. Прессостат, входящий в систему трубопровода, осуществляет контроль над притоком воздуха к газовым горелкам приборов отопления, горячего водоснабжения.

Корпус прессостата содержит мембрану и переключатель, на корпусе закреплены силиконовые отводные трубки для конденсата или дыма. Автоматика вентилятора создает напор воздуха на мембрану, меняющую положение переключателя для розжига горелки. В случае превышения заданных параметров давления газа излишки продукта удаляются из компрессора через предохранительный клапан.

Реле давления своими руками

При известных навыках, а также наличия исправного термореле от списанного холодильника, прессостат можно изготовить и самостоятельно. Правда, особыми практическими возможностями он обладать не будет, поскольку способность держать верхнее давление ограничивается прочностью резинового сильфона.

Термореле типа KTS 011 наиболее удобны для переделки в реле давления компрессора, поскольку обладают строго обратной последовательностью своего срабатывания: при увеличении температуры в холодильной камере реле включается, а при снижении – отключается.

Суть и последовательность проведения работ следующая. После вскрытия крышки устанавливают расположение нужной группы контактов, для чего достаточно прозвонить цепь. Вначале дорабатывается соединение термореле с компрессором. Для этого выходной патрубок вместе с контрольным манометром присоединяются к разгрузочному клапану, а контактные группы – к клеммам цепи электродвигателя. Под крышкой термореле обнаружится регулировочный винт. При включении компрессора (ресивер должен быть заполнен не более, чем на 10…15 % своего номинального объёма) последовательно выполняют вращение винта, контролируя результат по показаниям манометра. Для установки нижнего положения (определяющего минимальное давление воздуха) придётся постепенно передвигать шток лицевой кнопки. Для этого крышка устанавливается на место, а регулировка фактически производится вслепую, поскольку второй манометр подключить уже некуда.

Из соображений безопасности диапазон регулировки давлений при помощи такого термореле не может быть более 1…6 ат, однако, используя приборы с более прочным сильфоном, можно увеличить верхний диапазон до 8…10 ат, чего в большинстве случаев бывает вполне достаточно.

После проверки работоспособности реле обрезают капиллярную трубку, и выпускают находившийся там хладагент. Конец от трубки впаивается в разгрузочный клапан.

Далее выполняются работы по подключению самодельного прессостата к схеме управления компрессором: при помощи гайки реле присоединяется к плате управления, на штоке выполняется резьба, и накручивается контргайка, вращая которую, можно регулировать пределы изменения давления воздуха.

Учитывая, что контактная группа любого термореле от холодильника рассчитана за достаточно большие токи, то таким способом можно коммутировать цепи значительной мощности, в том числе – и вторичные цепи управления двигателем компрессора.

Итак, пришло время выбрасывать ваш старый сломанный холодильник на свалку? Даже если он уже не подлежит ремонту (например, из-за утечки фреона), на нем остались еще ценные рабочие агрегаты и запчасти, которые необходимо снять! В первую очередь это касается компрессора холодильника. Он пригодится еще не раз для накачки воздуха, например, в колесах или для изготовления самодельного покрасочного аппарата – аэрографа. Чтобы снять компрессор с холодильника, придется открутить всего 4 гайки и отрезать ножовкой всего 2 трубки – входную и выходную. Третья трубка (фреоновая) глушится намертво. Медную трубку в непосредственной близости от агрегата можно просто перекусить кусачками, а не отпиливать. Конечно, прежде, чем приступить к демонтажу, холодильник нужно отключить от розетки!

Следующий этап – проверка снятого агрегата на работоспособность. Для этого его нужно подключить к электрической сети. Если компрессор работает, отчетливо слышен звук шипения – воздух им засасывается в одну трубочку и выбрасывается в другую. Извлекать узел из старого холодильника следует максимально аккуратно, чтобы находящееся в нем масло осталось в целости и сохранности. Нужно перерезать кабель, идущий к датчику температуры, затем нужно измерить сопротивление и изучить местонахождение замкнутых контактов, которые будут использоваться во время дальнейшей сборки, очень хорошо, если сохранилась схема электроцепи старого холодильника.

Прессостат своими руками

Взявшись за самостоятельное изготовление воздушного компрессора, некоторые мастера-любители могут решиться и на изготовление реле давления своими руками.

Самостоятельное изготовление оборудования — это интересно, практично и очень экономно

В Интернете можно найти варианты самодельных устройств, например, изготовленных из термореле от холодильника или выполненных с использованием деталей от компакт-дисков и пластиковых бутылок. Однако необходимо отметить, что их конструкция не идет ни в какое сравнение с конструкцией серийно выпускаемого прессостата для компрессора. Кроме того, использование самодельного устройства, в случае внезапного выхода из строя, может привести к возникновению аварийной ситуации с непредсказуемыми последствиями для окружающих.

СОВЕТ: учитывая, что реле давления воздуха является одним из самых ответственных узлов компрессора, лучше даже в самодельный компрессор устанавливать прессостат промышленного производства.

Принцип работы реле давления

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.

Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.

Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.

В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат

Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.

В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы. Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.

Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

Это интересно: Заделка провода в полу в квартире — как выполнить правильно?

Схема подключения

реле на 220 Вольт

Фланцы соединений

Некоторые компании-изготовители комплектуют оборудование дополнительными фланцами соединения. Как правило, их количество не больше трех, а размер отверстия 1/4 дюйма. Это исполнение дает возможность параллельно подключить на компрессор какие-то дополнительные устройства, например, предохранительный клапан, манометр или клапан предохранителя.

Установка реле давления

Очень часто появляется вопрос: как подключить реле к компрессору? Для запуска устройства нужно:

  • Через основное отверстие выхода подсоединить реле к ресиверу.
  • Для реле с фланцами подключить, если нужно, манометр.
  • Если требуется, то подключить к фланцам компрессора предохранительный и разгрузочный клапана.
  • Неиспользуемые каналы соединений в обязательном порядке закрыть заглушками.
  • Подсоединить к контактам реле цепь управления электрическим двигателем. Ток, который потребляет мотор, не должен быть более допустимого напряжения контактов реле. Движки небольшой мощности можно подсоединять напрямую, а в других случаях нужно дополнительно поставить магнитный пускатель необходимой величины.
  • Установить параметр максимального и минимального давления в системе при помощи винтов регулировки.

Большое внимание нужно обратить на то, что регулировка реле компрессора обязана проходить под давлением, но электропитание мотора должно быть выключено

Регулировка реле

диапазон эксплуатации компрессора

Затем, когда нужные значения определены, обязательно необходимо отсоединить компрессор от сети. После, когда установка отсоединена, снять крышку реле. Под сверху находятся два болта: большой и чуть поменьше.

При помощи большего винта чаще всего регулируется верхнее давление, то есть максимальное, когда электродвигатель будет выключаться. Он, как правило, обозначен буквой «P» и стрелкой с указателями «плюс» и «минус». Для увеличения показателя отключения винт нужно крутить в сторону указателя «плюс», для снижения, наоборот, в сторону «минус».

Винт, который меньше, задает разность давления выключения и включения. И указывается обозначением «ΔP» и стрелкой. Как правило, величина данной разности давлений имеет 1,5-2 бар. Чем больше показатель «ΔP», тем реже двигатель будет включаться, но увеличивается перепад давлений в пневматической системе.

В конце хотелось бы сказать, что воздушный компрессор считается универсальным инструментом, без которого довольно сложно обойтись при проведении всевозможных ремонтных и строительных работ.

Пневматическое оборудование намного безопасней, удобней и легче электрического или бензинового. Также есть огромное количество дополнительных устройств для работы с воздухом под давлением: промывочный пистолет, пистолет для подкачки шин, покрасочный пистолет, продувочный пистолет, пескоструйная насадка для компрессора, удлинитель и так далее. Благодаря реле давления система может работать автоматически, поддерживая необходимое давление в ресивере.

Виды прессостатных устройств

Выпускается два основных варианта прибора. Пневмомеханическая часть у них идентична, различие определяется в способе замыкания контактов при движении штока:

  • Нормально замкнутые (НЗ). применяется при прямом управлении цепью двигателя малой и средней мощности.
  • Нормально разомкнутые (НР). Движение штока замыкает контакты при достижении предельного давления. Обратное движение размыкает их при его снижении. Контакты используются для управления более мощным реле, запускающим и останавливающим электромотор. Схема получается более сложной, но снижается нагрузка на контакты прессостата, увеличивается ресурс.

При замене реле нужно внимательно проверить, чтобы его вид соответствовал электрической схеме компрессора. его тип.

Неисправности реле и их устранение

Существует несколько характерных неисправностей, присущих прессостатам. Чаще всего в этих случаях реле просто меняют на новое, но бывают и такие поломки, которые можно устранить своими руками. Среди них чаще других встречаются:

  1. Утечка воздуха через прессостат при остановке компрессора.Причиной неисправности является загрязнение обратного клапана ресивера.Для устранения неисправности необходимо стравить сжатый воздух из резервуара, снять заглушку клапана и очистить седло клапана и уплотнительное кольцо.
  2. При работе компрессора происходит утечка сжатого воздуха через реле давления.Это происходит из-за поломки пускового клапана.Устраняется неисправность путем замены прокладки пускового клапана.
  3. Компрессор начинает часто включаться.Это происходит вследствие вибрации компрессора и смещения положения регулировочных винтов. Необходимо проверить пороги включения и выключения прессостата и отрегулировать их согласно указаниям, изложенным в разделе «Настройка».
  4. Компрессор не включается.В этом случае причин может быть несколько, но одна из них связана с подгоранием контактной группы реле давления. Подгорание контактов происходит вследствие электро-искровой эрозии, возникающей при размыкании контактной группы.

Устранить неисправность можно:

  • заменив прессостат;
  • очистив контактирующие поверхности (продлевает жизнь устройства на 2-3 месяца);
  • заменив контактную группу на новую (не все модификации имеются в продаже);
  • отремонтировав контактную группу самостоятельно (замена контактов в клеммах).

Ремонт контактной группы своими руками

Начав ремонт, необходимо стравить воздух из ресивера, обесточить компрессор и демонтировать прессостат. Ремонтные работы осуществляют в следующем порядке:

  1. Снимаем защитный кожух.
  2. Отсоединяем провода, идущие к контактной группе.
  3. При помощи плоской отвертки вынимаем контактную группу и клеммодержатель. Нужно запомнить положение возвратной пружины, которая может «выстрелить» при демонтаже контактной группы.Вытащить клеммы из держателя и высверлить из них выгоревшие контакты.
  4. Взять кусочек медной проволоки длиной 10 мм и вставить в высверленное отверстие. Диаметр проволоки должен обеспечить плотную посадку в это отверстие.
  5. С двух сторон обжать проволоку таким образом, чтобы гарантировать ее надежное крепление в отверстии.
  6. При необходимости ту же процедуру повторить с остальными клеммами.
  7. Собрать контактную группу, выполнив необходимые операции в обратном порядке.
  8. Установить контактную группу на место и закрыть прессостат крышкой.

ИНТЕРЕСНО: представитель сервисной службы, приехавший устранить неисправность компрессора, в случае поломки прессостата будет настаивать на замене. Чистить и менять детали контактной группы он не станет, так как выполнение таких работ обойдется потребителю дороже, чем приобретение и установка нового.

Принцип работы

Отпаять трубки от компрессора и конденсатора, отпаять фильтр-осушитель.

Поскольку регулятор давления воздуха подсоединен к ресиверу, то сжатый воздух из него поступает в мембранный блок реле.

Припаять новый фильтр-осушитель. На рис. При снижении уровня сжатия в ресивере, мембрана, установленная в регулятор давления, выгибается вниз. Даже имея большой опыт, подобный механизм изготовить сложно. Настроить параметры наибольшего и наименьшего давления в системе с помощью регулировочных винтов. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи ат, о чем сообщается в инструкции к прибору. Конкретнее — одна фаза будет постоянно подключена к нагрузке После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов. Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата. Он не должен быть направлен вовнутрь патрубков, так как пластмассовые элементы узлов от нагревания могут деформироваться или вовсе расплавиться. Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. Определяется по характерному свисту и ощущению резкого холодного сквозняка вблизи корпуса.

Как подключить компрессор: инструкция

Механизм срабатывает, когда проходит через определенные элементы электротока. При изменении давления пружинный механизм включается, и реле замыкает или размыкает электроцепь. Однако возможна и ручная корректировка диапазона двух значений — максимальное и минимальное, но только в сторону понижения. Подключать провода от двигателя к электрическому разъему устройства. Подключить манометр, предохранительный и разгрузочный клапаны через фланцевые разъемы.

Следует соблюдать осторожность, чтобы не погнуть ламели. Источников может быть несколько

В зависимости от того, какой двигатель установлен в компрессоре, на В или на В, существуют разные схемы подключения прессостата

В зависимости от того, какой двигатель установлен в компрессоре, на В или на В, существуют разные схемы подключения прессостата.

Прессостат для компрессора изнашивается, работая в сложных условиях, и выходит из строя. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. После проверки сопротивления обязательно нужно измерить силу тока. Как настроить компрессор на ВКЛ и ВЫКЛ

Методы устранения поломки

Более сложные работы потребуются, если компрессор не включается. Это может случиться в случае износа и оплавления контактов реле от искр, возникающих в момент прерывания электрического тока. Возможно два метода:

В случае небольшого износа контактных групп зачистить площадки надфилем или шкуркой

Следует соблюдать осторожность, чтобы не погнуть ламели. Это продлит срок эксплуатации на несколько недель.
Заменить контактные группы на новые из ремонтного комплекта для данной модели.

Для ремонта контактных групп следует проделать следующие операции:

Стравить воздух из резервуара и отключить агрегат от сети.
Снять реле с компрессора.
Удалить кожух.
Отключить провода, идущие к контактам.
Отверткой поддеть и вытащить из крепления контактную клемму, осторожно высверлить оплавленные площадки.
Провод заменяют медной проволокой соответствующего сечения. Она должна входить в отверстие с минимальным зазором

Проволоку пропускают в отверстие и плотно обжимают пассатижами.
После ремонта всех оплавленных контактов собрать устройство в обратном порядке.

Тратить время на такой ремонт имеет смысл лишь в случае недоступности фирменных запасных частей для замены.

Работа двигателя 380 вольт

Подобные двигатели называются трехфазными. Обладают кучей преимуществ перед обычными бытовыми, широко используются промышленностью. Достоинства касаются большой мощности, КПД. Именно в трехфазных двигателях можно обойтись без пусковых обмоток, конденсаторов при наличии соответствующего питания. Конструкции удается исключить лишние элементы. Пускозащитное реле холодильника, четко следящее за целостностью, временем работы пусковой обмотки. Трехфазным двигателям доморощенные ухищрения не нужны.

Простой пример работы трех фаз

Почему так происходит? Наличием трех фаз удается создать внутри статора вращающееся электромагнитное поле без дополнительных ухищрений. Давайте посмотрим рисунок. Простоты ради, показан ротор, снабженный двумя полюсами, статор содержит по катушке на фазу переменного тока. Конфигурации типичных двигателей 380 вольт более сложная, упрощение не помешает пояснить суть процессов, протекающих внутри.

Рисунок синим показывает отрицательно заряженные поля, красным – положительные. В начальный момент статор лишен знака, три катушки белые. Ротор в нашем предположении изготовлен из постоянных магнитов, окрашен и находится в произвольном положении. Полюса всего два. Далее двигаемся согласно эпюрам:

  1. Первая картинка наградила фазу В отрицательным знаком, две другие заряжены слегка положительно (примерно треть амплитуды), схематично показано бледным розовым цветом. Положительный полюс ротора сместился к катушке В. Слабое положительное поле А-С притянуло южный полюс ротора. Поскольку уровень заряда одинаков, центр полюса находится ровно посередине.
  2. В следующий момент времени (спустя 60 градусов, примерно 3,3 мс) южный полюс появляется на фазе А статора. Ротор проворачивается на 60 градусов вдоль часовой стрелки. Слабые отрицательные поля фаз В, С удерживают между собой положительный полюс ротора.
  3. В данный момент времени северный полюс статора находится на фазе С, ротор продолжает вращение еще на 60 градусов. Дальнейшая картина должна быть понятна.

Трехфазный электродвигатель

В результате правильного распределения трех фаз поле статора вращается, увлекая ротор. Частота оборотов не совпадает с сетевыми 50 Гц. Обмоток статоре больше, количество полюсов ротора иное. В придачу имеется явление проскальзывания в зависимости от амплитуды напряжения, многих других факторов. Нюансы используются регулировать скорости вращения вала двигателя. Вплотную достигли разгадки вопроса напряжения 380 вольт. Сформировано тремя фазами с действующим значением напряжения 220 вольт (как в розетке). Взять разницу меж любыми двумя в произвольный момент времени, величина превышает указанное значение.

Получается 380 вольт. Двигатель с тремя фазами использует для работы три напряжения с действующим значением 220 вольт, сдвиг меж любыми составляет 120 градусов. Можно легко проследить из графика на нашем рисунке. Вот почему многих снедает соблазн использовать оборудование в домашних условиях, запустить, используя одну фазу, поставляемую розеткой. Напрямую снделать невозможно, как должно быть понятно, приходится изобретать ухищрения. Простейшим назовем применение конденсатора. Прохождение емкости изменяет фазу напряжения на 90 градусов. Разница меньше 120, которые хотели получить в идеале.

На практике подключение электродвигателя через конденсатор отлично работает. Правда для осуществления задумки придется немного повозиться.

Из чего состоит и как работает устройство

Конструкция состоит из следующих основных деталей:

  • корпус, отлитый из стальных сплавов или латуни;
  • входной и выходной патрубки, отлитые заодно с корпусом;
  • седло, к которому прижат запорный элемент;
  • запорный элемент-диск или шарик, присоединенный к штоку;
  • пружина, размешенная в корпусе вокруг штока.

При нормальном или пониженном напоре воздуха сила сжатия пружины плотно прижимает запорный элемент к седлу. Просвет для прохода воздуха закрыт.

Как только напор начинает превышать значение срабатывания, он преодолевает силу пружины и начинает отжимать запорный элемент от седла. Открывается просвет для прохода воздуха. Происходит сброс воздуха в атмосферу, напор его внутри системы снижается. Сила пружины снова преодолевает силу напора и отжимает запорный элемент обратно к седлу. Затвор закрывается и готов к следующему рабочему циклу сброса воздуха.
