Ремонт пилы штиль своими руками

Неполадки в модуле зажигания

Зазор между катушкой зажигания и маховиком бензопилы

Заглянуть вовнутрь блока зажигания не получится. А причиной этому служит неразборная конструкция. В сервисных центрах проверку его работоспособности проводят с помощью специального инструмента. Устранить неполадки в домашних условиях удастся, если произвести замену блока.

Но прежде чем бежать в магазин за новым блоком зажигания для бензопилы Штиль, необходимо убедиться, что проблема не кроется в неправильном зазоре между контактами маховика и модуля зажигания. Причиной отсутствия искры может стать как слишком большой зазор, так и его полное отсутствие. В последнем случае маховик начнет соприкасаться с контактами модуля, в результате чего на нем образуются царапины.

Для этого нужно произвести следующие манипуляции:

Устройство стартера бензопилы

  • снять стартер;
  • ослабить винты крепления модуля зажигания;
  • положить между модулем и маховиком пластину, вырезанную из обычной пластиковой бутылки;
  • затянуть винты.

Если все эти манипуляции привели к появлению искры, бензопила Штиль готова к дальнейшей работе. В противном случае придется провести повторный осмотр. Если в результате осмотра вновь выявлено отсутствие зазора, придется искать причину в подшипниках коленчатого вала.

Ремонт бензопил своими руками, система подачи топлива

К самым частым поломкам, требующих выполнить ремонт своих деталей, можно отнести неполадки с движком и топливоподающей системой. Бывает, что невозможно развить номинально максимальную мощность бензопилы, или же бензопила внезапно глохнет через какое-то время, или вовсе не получается ее завести.

Система подачи топлива

Такое случается в двух случаях:

  • проблемы с запалом смеси топлива;
  • проблемы с доставкой бензина от бака к двигателю.

Поиск причин выхода из строя и ремонт бензопилы всегда нужно начинать с элементов, которые потребуют наименьшего затрат по времени и деньгам, а именно со свечи зажигания. Ее прямое назначение — генерация искры и воспламенение бензиновой смеси с воздухом. Обычный визуальный осмотр этого элемента может рассказать о многом и подсказать с чего начинать ремонт.

  1. Отсутствие проскока искры в зазоре говорит о плохом контакте с проводом или неисправности самой свечи. Необходимо проверить все контакты и саму свечу. В люльку устанавливается новая свеча, и если она тоже не выдает искру, то проблема заключается в контактах и самом проводе. Менять нужно их.
  2. Сухая свеча является первым признаком того, что горючее вовсе не подается в карбюратор. Причиной поломки является засор в топливофильтрующем элементе или сапуне. Необходимо промыть, если не получиться, то поменять фильтр. Производители рекомендуют менять его не реже, чем один раз в три месяца.
  3. Чрезмерное наличие топлива на головке свечи говорит о неправильной регулировке карбюратора или неправильно осуществляется запуск. Ремонт включает в себя банальное извлечение свечи, которую требуется протереть сухой тряпкой. Нужно еще проверить камеры, в которых топливо непосредственно сгорает.
  4. Свеча покрыта сажей. Этого говорит о чрезмерном поступлении смеси бензина в камеры для его сгорания, плохом качестве масла, неверной настройки карбюратора или неправильной пропорции масла и топлива. Ремонт здесь осуществляется путем промывки свечи, далее ее нужно протереть насухо тряпкой. Зазоры следует также прочистить острой иголкой или шилом. Проблемы с карбюратором возникают, обычно, когда сбиваются его настройки, изнашивается мембрана (здесь поможет только ее замена), есть засор в его каналах (следует разобрать и прочистить).

Замена фильтра бензопилы

Ремонт бензопил своими руками всегда нелегкая задача даже для опытного человека, знающего о технике практически все. Большую часть времени занимает диагностика неисправности, когда нужно найти источник всех проблем с техникой.

Самоделки из бензопилы Штиль – учимся у народных умельцев

Высокая мощность и простое устройство бензопилы Штиль позволяет ее владельцам использовать инструмент для изготовления различных полезных самоделок. Среди наиболее популярных изделий из бензопилы необходимо выделить:

  • Болгарка – в основу данной конструкции вложен вал с подшипниковым узлом. Один из концов вала снабжается ведомым шкивом, который приходит в действие посредством клинового ремня. Другой конец вала оснащается оправкой, к которой крепятся отрезные круги. Такой агрегат можно использовать для разрезания камней, кирпича и металла;
  • Дровокол – для его изготовления потребуется сварить прочную металлическую раму, которая будет удерживать пилу на весу. Пильный элемент будет подаваться к дровам при помощи направляющей, расположенной в вертикальном положении. Этот инструмент позволит распиливать большое количество дров, не удерживая бензопилу в руках;
  • Ледобур – от вас потребуется обеспечить небольшую скорость шнека. Для этого следует применить червячный или клиноременный редуктор. Этот мотобур поможет делать отверстия в земле при строительстве свайного фундамента, а также может использоваться для проделывания лунок на зимней рыбалке;
  • Пилорама – еще один агрегат, требующий изготовления рамы и крепления направляющих. Но в отличие от дровокола, дрова будут подаваться к пильному элементу в горизонтальном положении.

Каждое из описанных приспособлений нашло широкое применения в хозяйстве. При необходимости, эти агрегаты всегда можно разобрать и установить двигатель и другие запасные части обратно на бензопилу.

Что означает регулировка сцепления бензопилы и как ее выполнять

Если вам приходилось слышать о том, что муфту на бензопиле нужно регулировать, то наверняка возникал вопрос, как это сделать? На бензопиле муфта не нуждается в регулировке, так как работает она в автоматическом режиме в отличие от устройств старых марок инструментов. Регулировать усилие сжатия пружины или пружин нельзя, и если эта деталь повредилась, то ее следует заменить.

Когда осуществляется установка муфты бензопилы на место, то при этом также не требуется ничего регулировать. Затяжка муфты выполняется до упора при помощи специального ключа и застопоренного поршня в цилиндре. На некоторых моделях бензопил присутствует шайба или проставочная планка. Она может находиться между валом и звездочкой или барабаном и звездочкой. Этой шайбой регулируется центрирование звездочки с шиной. Если такая шайба на бензопиле есть, то ее обязательно нужно ставить на свое место при проведении работ по ремонту или замене механизма.

Как снимается и настраивается механизм сцепления на бензопилах марки Урал и Дружба, подробно показано в видео ролике.

https://youtube.com/watch?v=FDesTnMKBKg%3F

Подводя итог, надо отметить тот факт, что сцепление на бензопиле играет важную роль. Этот механизм не только обеспечивает передачу крутящего момента от двигателя на цепь, но еще и защищает мотор от преждевременного выхода из строя. Представьте ситуацию, когда звездочка будет жестко соединена с коленчатым валом. При заедании цепи в распиливаемом материале произойдет одновременный износ деталей двигателя, звездочки и цепи. Понимая назначение и принцип работы механизма, необходимо всегда следить за его исправностью, и при первых признаках поломки осуществлять снятие, ремонт или даже замену.

Публикации по теме

Как выбрать масло для бензопилы – полезные рекомендации

Как регулируется карбюратор на бензопиле — инструкция

Очистка карбюратора триммера: подробное описание процесса

Как работает карбюратор бензопилы подробное описание

Что требуется для ремонта неполадок своими руками

Для успешной и длительной эксплуатации любой техники необходимо разбираться в устройстве основных узлов и механизмов. А также знать правила эксплуатации.

Начинать ремонт, не ознакомившись с технической стороной дела, не рекомендуется, так как это может только усугубить неполадки и привести, в дальнейшем, к ещё большим проблемам.

Если читатель знаком с устройством бензопилы, он может смело пропустить этот раздел и переходить сразу к следующему, в котором описаны основные виды поломок и способы их устранения.

Видео: разборка бензопилы Штиль 180

Для тех же, кто держит неработающую пилу в руках впервые — представляем краткое, конспективное изложение устройства бензопилы.

Силовым агрегатом, приводящим в движение режущую цепь, является одноцилиндровый двухтактный бензиновый двигатель внутреннего сгорания с воздушным охлаждением. Управление мотором производится при помощи регулировки количества подачи бензина в камеру сгорания, а также его качественного состава. Орган управления — дроссельная заслонка карбюратора, связанная с кнопкой на рукоятке.

Расположение органов управления бензопилой

Его работу обеспечивает система подачи топлива, состоящая из:

  1. Бензобака, вместимость которого составляет 500 мл. (при мощности пилы в 2 кВт и средних нагрузках хватает на 30–35 мин. работы).

  2. Бензонасоса.
  3. Карбюратора, в котором образуется воздушно-капельная смесь с парами бензина и впрыскивается в камеру сгорания двигателя.

Система зажигания состоит из магнитов, встроенных в маховике двигателя, модуля зажигания с электронной схемой и свечи. Между электронным блоком, в котором индуцируются электрические импульсы, и свечой установлен провод высокого напряжения.

2-свечная клемма, 4-электронный блок, 5-маховик

Воздух поступает в карбюратор через воздушный фильтр.

Воздух очищается, проходя через плотную синтетическую ткань

Отработанные газы удаляются через глушитель.

Под глушитель устанавливается металлическая прокладка

Система смазки двигателя отсутствует. Чтобы стенки цилиндра, поршень и кривошипно-шатунный механизм не изнашивались в процессе эксплуатации, в бензин добавляется специальная синтетическая смазка (в соотношении 1/50).

Моторное масло для двухтактных двигателей

Быстровращающаяся цепь нуждается в смазке. Для этого предусмотрена система подачи масла в канал движения цепи. Насос, расположенный у основания ведущей звёздочки, нагнетает смазку из масляного бака. Бывает двух типов: поршневого или мембранного. Некоторые модели оснащены ручной регулировкой подачи масла.

Сцепление коленвала с приводом цепи автоматическое. Звёздочка начинает вращение при повышении количества оборотов двигателя. Благодаря этому, работа бензопилы стала значительно безопасней — при заклинивании цепи в древесине, сцепление тут же автоматически размыкается.

Видео: устройство бензопилы

Современные инструменты оснащены дополнительными системами, повышающими производительность и безопасность пользователя. К таким относятся:

  1. Антивибрационная система. Понижает колебания, передающиеся от двигателя на корпус.
  2. Система торможения цепи при обратном ударе. Повышенная защита от резких рывков корпуса.
  3. Облегчённая система запуска и подачи топлива. Праймер, декомпрессионный клапан, пружинный стартер.
  4. Механизм быстрого натяжения цепи без дополнительных инструментов.
  5. Система дополнительной очистки воздуха при работе во время снегопада, условиях повышенной запылённости.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

  1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
  2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
  3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
  4. Отсоединяем трос от рычага управления
  5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
  6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

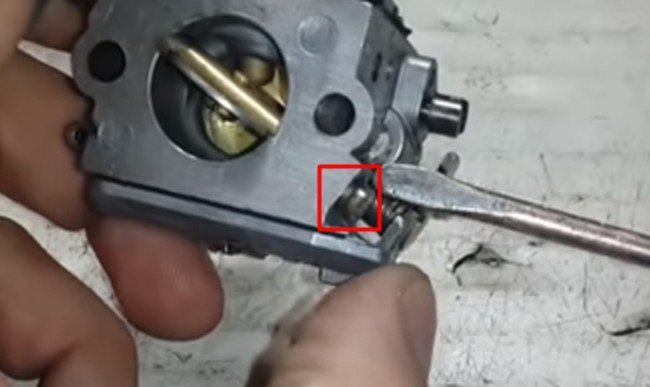

  1. Откручиваем винт.
  2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.

    Под мембраной должно быть все чисто

    На мембране также не должно быть грязи

  3. Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
  4. Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.

    Всего нужно открутить 4 винта

  5. Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
  6. Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
  7. Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
  8. Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
  9. Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Производитель продукции STIHL

История бренда STIHL начинается с 1926 года, когда Андреас Штиль основал . Изначально фирма специализировалась на создании рабочих котлов и первых «стиралок», а в дальнейшем на заработанные деньги была создана первая модель мотопилы. Данный агрегат, не смотря на огромный вес (48кг) быстро завоевал рынок и стал очень успешно продаваться в страны ближнего и дальнего зарубежья.

90-е года стали для компании началом семейного бизнеса. В жизнедеятельности фирмы начали принимать участие практически все члены семейства Штиль.

В 1995 году создали Холдинг AG&Co, основная база которого находилось в Вайблингене и Дисбурге.

Компания производитель STIHL

Начиная с 2002 года возглавлять совет директоров STIHL AG стал совершенно чужой человек. На то время бос Ханс Петер Штиль возглавил наблюдательный совет компании и перенял на себя председательство в комиссии STIHL Холдинг AG&Co.

Спустя еще 2 года открылся современный центр разработки компании, а уже в 2006 году стартовало в Китае новое предприятие по сборке.

На сегодняшний день компания успешно развивается, внедряя в работу новые идеи и еще более практичные подходы. Изобретения компании STIHL возглавляют рейтинг бензопил по надежности.

Устройство и схема

Схема бензопилы штиль 180 (как и бензопила stihl ms 660) достаточно непростая, и это обусловлено особенностями работы данного агрегата. Для того чтобы подробно ознакомиться со спецификой ее работы необходимо изучить инструкцию по эксплуатации бензопилы stihl ms 180.

Инструкция по рименению

Здесь имеется подборка схематического устройства бензопилы, указаны все нюансы относительно составляющих частей и реализации первого и последующего запуска. Чтобы держать устройство в достойном состоянии и быть уверенным в его работоспособности, необходимо знать основы его устройства и принцип деятельности. Также для более эффективной работы, необходима настройка карбюратора бензопилы.

Серийное оснащение продукции состоит из:

  • Направляющей шины типа Ematic;
  • Пильной цепочки Oilomatic;
  • Регулируемого масляного насоса, обеспечивающего равномерное распределение масла на всю цепь и гарантирующего отличную работу системы;
  • Карбюратор с особенным компенсатором STIHL, регулирующим оптимальную мощь двигателя;
  • Воздушный фильтр;
  • Рычаг запуска (холодного и горячего);
  • Управляющий рычаг;
  • Рукоятка с особо антивибрационной системой.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

  1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
  2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
  3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
  4. Отсоединяем трос от рычага управления
  5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
  6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

  1. Откручиваем винт.
  2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую. Под мембраной должно быть все чисто На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей. Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Советы специалиста

Ремонтируя карбюратор, вы должны помнить о том, что он представляет собой сложный узел, состоящий из колец и множества деталей. Это указывает на то, что прочистку и ремонт необходимо осуществлять с особой аккуратностью. Если инструмент глохнет или не заводится, то, помимо карбюратора, необходимо проверить свечи зажигания. Если они неисправны, их выкручивают и просушивают.

Лишнее топливо можно слить через специальное отверстие. Неисправности бензопилы «Штиль 180» и их устранение описаны частично в инструкции. Ознакомившись со статьей, вы сможете понять, что свечи следует сушить не меньше получаса, по истечении этого времени свечу можно установить на место, запустив агрегат.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

  • заклинивает движение цепи;
  • произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

  • вывернуть свечу и оценить ее внешний вид;
  • уточнить расстояние между магнитами и катушкой (до 0,2 мм);
  • проверить искру.

Как укоротить цепь бензопилы своими руками?

Длительная эксплуатация гарнитуры приводит к ее постепенному провисанию. Сталкиваясь с этим впервые, многие неопытные вальщики не знают что делать, если растянулась цепь на бензопиле. Чтобы решить проблему первое, что потребуется – это оценить уровень провисания. После этого можно приступать к подготовке инструментов, которые помогут укоротить цепь на бензопиле.

Последующий порядок действий должен выглядеть следующим образом:

  1. Вначале потребуется аккуратно рассоединить звенья в провисшей части гарнитуры. Сделать это болгаркой будет довольно сложно и опасно, особенно, если ремонтируется твердая алмазная цепь. Лучше всего рассоединять звенья при помощи надфиля или обыкновенного напильника. Выполняя процедуру, необходимо сточить каждую из сторон звеньев. Затем нужно вывернуть сточенные заклепки при помощи подготовленного бородка;
  2. Сразу после того, как оператор смог аккуратно расклепать цепь, необходимо отложить отсоединенный части гарнитуры. Выбрасывать их не нужно, так как потом они могут понадобятся для замены изношенных звеньев;
  3. После этого оператор должен равномерно переклепать цепь. Для этого нужно заранее посчитать зубья, имеющиеся в устройстве пильного элемента, и аккуратно соединить между собой оставшиеся звенья, используя заклепку. Для этого нужно плотно прижать боковые части звеньев к используемой заклепке;
  4. Далее можно переходить к сварке звеньев. Приваренные друг к другу элементы потребуется тщательно зачистить надфилем, в противном случае выпуклости другие следы сварки будут сильно царапать поверхность шины;
  5. Перед тем, как заклепать цепь бензопилы, нужно дать гарнитуре остыть. После этого бытовую дрель нужно оснастить предварительно подготовленной 7-сантиметровой стальной заготовкой, выточенной из обыкновенного гвоздя;

Довольно часто вместо заготовки и 2 надфилей для работ по укорачиванию гарнитуры в домашних условиях используется специальный заклепочник для цепей. Он позволяет быстрее и аккуратнее соединить звенья без необходимости их дальнейшей обработки напильником.
