Назначение и применение резиновых уплотнительных колец

Общие сведения

Сфера применения уплотнительных резиновых колец довольно широка. Они используются в санитарно-технических изделиях, ДВС, канализационных системах, газопроводах, насосах и пр.

Уплотнительные резиновые кольца могут иметь х-образное, круглое или прямоугольное сечение. Однако вне зависимости от формы их технические характеристики должны соответствовать параметрам, установленным ГОСТом. Кольца резиновые уплотнительные круглого типа, к примеру, производятся согласно Госстандарту 9833-73.

Физические характеристики изделий различаются в зависимости от целей их использования. Уплотнительные резиновые кольца могут быть эластичными, жесткими, устойчивыми к температурным перепадам, негативному воздействию агрессивной среды и разных химических веществ.

Особенности и назначение

Любое соединение, будь то соединение сантехники или же трубок в двигателе нуждается в качественной герметизации. В противном случае есть большой риск появления протечек.

Протечки – это всегда большая проблема. В одних случаях от них больше вреда, чем неудобств. В других появление протечки способно привести к катастрофическим последствиям.

Раньше протечки устранялись двумя способами:

• сваркой;
• обмазыванием соединение герметиками.

Со сваркой вы наверняка знакомы. Сборка трубопроводов посредством сварки чрезвычайно популярна. Этот способ позволяет из любого количества частиц создать полностью монолитную систему. Сваренные трубы не протекают, не боятся перепадов давлений. Соединив их однажды, вы можете забыть об их обслуживании.

Однако без очевидных минусов тоже не обошлось. Сваривая металл, мы так сказать, отрезаем себе пути отступления. Единожды приваренные трубы уже не разобрать. Их невозможно модифицировать, изменять и ремонтировать.

В случае появления такой необходимости придется буквально вырезать часть трубы, а затем повторять весь процесс заново.

Второй способ – наружная герметизация. Он немного удобнее сварки за счет того, что соединение в итоге все же можно разобрать, однако слой герметика при этом разрушается. То есть от ненужного повторения рабочих этапов уйти не удалось.

Другое дело – применение уплотнительных колец. Их появление на рынке произвело настоящий фурор. Ведь кольцо делало работу сантехников проще и быстрее, а также полностью решало задачу подготовки будущего трубного соединения к герметизации.

Уплотнительное кольцо, не имеет значения где мы его монтируем, хорошо защищает трубы от протечки. По большому счету, установив резиновые или силиконовые кольца единожды, вам больше не придется о них вспоминать.

Процесс разборки соединения тоже упростился до невозможности. В нужный момент кольцо достаточно просто снять.

Оно не повреждается (исключение составляют экземпляры, что длительное время находились в агрессивной среде, типа канализации, но даже в этом случае коэффициент разрушения минимален) то есть его допустимо использовать снова и снова, столько раз, сколько это необходимо.

Сферы применения

Сфера применения уплотнительных колец очень широка. Не стоит заблуждаться, отдавай предпочтение одной только канализации или системам водоснабжения. Мобильные уплотнения, коими кольца и являются, необходимы и в машиностроении, авиационной промышленности и т.д.

Без уплотнителей никак не обойтись при постройке инструментов, работающих на системах передачи жидкости. Самый очевидный пример – гидравлика.

Гидравлические системы передачи усилий известны всем. Они встречаются в различных инструментах, в особенности распространены в строительстве.

Здесь гидравлические насосы задействуют для гибки труб, поднятия тяжестей, сверления, обжимания и т.д.

Гидравлический насос тоже надо герметизировать, однако делается это так, чтобы в любой момент у человека имелась возможность разобрать насос, почистить его, сменить жидкость и т.д. Аналогичным образом дела обстоят в машиностроении.

Впрочем, обычный человек с модифицированием движка внутреннего сгорания или гидравлического насоса практически не сталкивается. Чего не скажешь о системах канализации и водоснабжения. А ведь в них набор уплотнительных колец выполняет не менее важные функции.

Их наклеивают внутрь на раструбные соединения. Таким образом, принцип скрепления канализации упрощается до невозможности.

Для канализации также рекомендуется покупать набор колец из материала, что не поддается воздействию агрессивной среды. При этом нет нужды переплачивать за безвредные для человека уплотнители, например, силиконовые. Обычная промышленная резина тоже подойдет.

С системами водоснабжения ситуация немного иная. Здесь сами по себе уплотнительные манжеты и кольца не столь популярны.

Сантехник не будет отдельно покупать набор колец, так как большинство из них уже встроены в готовые фитинги. В частности, практически все обжимные и компрессионные фитинги содержат в себе резиновые или силиконовые уплотнители.

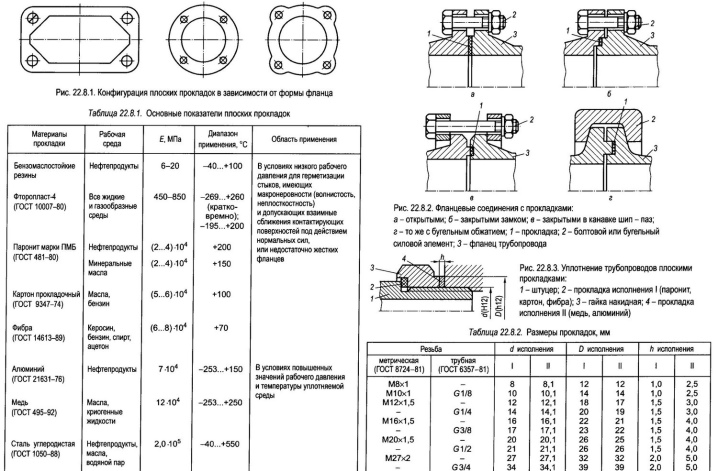

В промышленных трубопроводах набор уплотнителей применяется при сборке фланцевых соединений. По большому счету, во фланцах без колец вообще никак не обойтись, потому как обычное стягивание болтами не дает нужного качества герметичности.

Для герметизации фланцев покупают набор колец специального размера. Необходимо выбрать уплотнитель, что точно подходит под канавку или прорезь внутри фланца. Все размеры канавок и уплотнителей легко определяются через ГОСТы.

Кольца прямоугольного сечения

Уплотнительные кольца прямоугольного сечения предназначены для воспрепятствования утечкам рабочей среды, а также для защиты от различных загрязнителей и жидкости. Наиболее часто их применяют для герметизации фланцевых соединений. Как правило, уплотнения данного вида используются в неподвижных узлах и агрегатах, однако они могут функционировать и в подвижных. В магазинах компании Вы можете приобрести как данный вид уплотнений, так и кольца круглого сечения ГОСТ 9833-73. Кроме этого, у нас Вы сможете найти кольца круглого сечения импортные и многие другие.

Кольца прямоугольного сечения – основные характеристики и свойства

Конкретные размеры колец данного вида определяются так: d x D x h, где d – это диаметр штока (в миллиметрах); D – это диаметр цилиндра (в миллиметрах); h – это высота кольца прямоугольного сечения (в миллиметрах). К примеру, обозначение: 25х35х10 говорит о том, что диаметр штока составляет 25 миллиметров, диаметр цилиндра равняется 35 миллиметров, а высота кольца – 10 миллиметров.

Диапазон температурных показателей, в котором допустимо функционирование колец прямоугольного сечения, зависит от материала уплотнительного элемента и может составлять от минус 60°С до плюс 200°С.

Уплотнительные кольца прямоугольного сечения изготавливаются из акрилонитрил-бутадиеновых каучуков, фторопласта, полиуретана, фторкаучука, силиконового каучука и других материалов. В зависимости от того, из какого материала изготовлено уплотнение, оно может работать в следующих рабочих средах: спирты, растворы солей, кислотная и щелочная среда, воздух, различные растворители, водяной пар.

Данный вид колец применяется в различном оборудовании, работающем в нефтегазовой отрасли, химической промышленности, в автомобилестроении и других сферах. В торговых точках нашей компании кроме колец прямоугольного сечения, Вы можете заказать и купить кольца нажимные ГОСТ 22704-77.

Условия эксплуатации

Для обеспечения герметичности узла с помощью кольца прямоугольного сечения за счет сжатия уплотнения в процессе сборки, необходимо чтобы радиальное сжатие кольца равнялось 0,1-0,2 миллиметра. При небольших давлениях герметизация происходит из-за смещения уплотнительного элемента под давлением среды. При сборке выбор размера уплотнений и канавок для их установки осуществляется с учетом бокового зазора в границах 0,2-0,25 миллиметра.

Необходимо отметить, что кольца прямоугольного сечения широко используются в качестве опорных колец. Главным образом они применяются для функционирования в подвижных соединениях, защищая при этом уплотнительные элементы. В этом случае кольца прямоугольного сечения фактически сами не являются уплотнениями – они просто препятствуют продавливанию уплотнительных элементов в зазор шток/цилиндр. Для данных целей производятся эти изделия из материалов, наделенных высокой прочностью и твердостью, к примеру, из тефлона.

Для некоторых применений могут использоваться разрезные кольца прямоугольного сечения (прямой разрез или под углом). В агрегатах с двухсторонним давлением уплотнительные элементы могут предохранять два защитных кольца. Для устройств, работающих в условиях высоких давлений, данный вид колец станет эффективным элементом усиления.

Выбор колец прямоугольного сечения следует выполнять в соответствии с химическими и физическими свойствами рабочей среды, которая непосредственно контактирует с уплотнением. Кроме этого, необходимо учитывать технические параметры работы устройств. Наша компания готова осуществить производство изделий любых размеров по эскизам и чертежам.

3 Термины и определения

3.1 8 настоящем стандарте применены термины с соответствующими определениями, установленные в АСТМ Ц 717: смесь, компрессионная прокладка, кромочная проставка, эластомер, эластомерный. компенсационная прокладка, прокладка, твердость, уплотнение, монтажный блок, регулировочная проставка. проставка.

3.2 6 настоящем стандарте применены термины с соответствующими определениями, установленные в АСТМ Д 1566: остаточная деформация при сжатии, относительное удлинение при разрыве, сопротивление раздиру. прочность при растяжении, полимер.

’) Доступен в Ассоциации производителей резиновых изделий (RMA). 1400 К SL. NW, Suite 900, Washington. DC 20005. http:tf.

2) Доступны в Ассоциации западных железных дорог, департамент услуг и поставок (Western railroad assn. Department of services and supply). Room 1150. 222 S. Riverside Plaza. Chicago. IL 60606-5945.

3) Доступны в Национальной ассоциации грузовых автомобильных перевозчиков (National Motor Freight Assn). 2200 Mill Road. Alexandria. VA22314.

2

ГОСТ Р 57399—2017

Разновидности уплотнительных колец

Такие кольца могут иметь прямоугольное, круглое и х-образное сечение и их характеристики должны соответствовать определенным стандартам, к примеру, кольца резиновые уплотнительные круглого сечения выпускаются в соответствии с ГОСТ 9833-73.

В зависимости от того, для каких именно целей планируется использовать набор уплотнительных изделий, варьируются их физические характеристики. Они могут быть жесткими или эластичными устойчивыми к низким и высоким температурам, а также к воздействию агрессивной среде и различным химическим соединениям.

Материалы, используемые для изготовления уплотнителей

Выбор определенной разновидности зависит от того, какие свойства имеет рабочая жидкость, которая находится в непосредственном контакте с уплотнительным кольцом. Уплотнительные кольца бывают:

1. Резиновые.
2. Силиконовые.
3. Каучуковые.
4. Кожаные.

Если рабочая жидкость может негативно повлиять на материал, из которого изготовлено уплотнительное изделие, как это, к примеру, может быть с каучуковыми уплотнителями и нефтепродуктами, необходимо устанавливать уплотнитель из резины, которая не разрушается от контакта с нефтью.

В свою очередь форма изделий бывает овальной и прямоугольной, круглой и шевронной, все зависит от того, для чего они предназначены. Основными преимуществами использования уплотнительных колец является простота монтажа, высокая функциональность и долговечность, что для той же канализации играет большую роль.

Кроме того, такие изделия не теряют своих лучших качеств даже после большого количества сборок и разборок конструкции. В свою очередь изделия, имеющие круглое сечение имеют специальное посадочное место и те же силиконовые, или резиновые кольца устанавливаются очень быстро.

Кольцо уплотнительное резиновое круглого сечения (ГОСТ 9833-73, 18829-73)

Как правило, такие изделия применяются в соединениях статичных конструкций. Однако в ряде случаев допускается использование и в динамичных соединениях, если имеет место возвратно-поступательное, вращательное, колебательное движение.

Классификация изделий осуществляется в зависимости от типа материала:

• Кольца уплотнительные резиновые круглого сечения по ГОСТ 18829-73. Такие изделия используются в пневматических, гидравлических, топливных установках.
• Тепломорозокислотощелочестойкие уплотнители (ТМКЩ). Эти кольца применяют в трубопроводах, транспортирующих щелочь, кислоту, прочие химреактивы, в том числе при повышенных температурах.
• Резиновые кольца по ГОСТ 9833-73. Эти изделия предназначены для использования в пищевой промышленности, т. е. они могут непосредственно контактировать с продуктами.
• Маслобензостойкие (МБС) уплотнители применяются, соответственно, в оборудовании, рабочими жидкостями которого являются масло и бензин.

Форма сечения и размеры

Подбирать диаметр уплотнительного кольца следует строго исходя из размера трубы. Обычно непосредственно на корпусе кольца указывается две или три цифры. Первые две цифры обозначают внутренний и наружный диаметр, третья – высоту. Измеряются данные значения в миллиметрах. Кроме того, дополнительно может указываться уровень выдерживаемого давления.

Сами уплотнители могут быть следующих видов:

• Герметизирующие, то есть применяемые для стыковки труб и фитингов с одинаковым рабочим диаметром. Могут быть наружного или внутреннего исполнения. Наружные уплотнители одевают прямо на конец трубопровода, внутренние вставляются в специальную установочную канавку внутри трубы;
• Уплотнители-переходники. Предназначены для соединения элементов разного диаметра.

При этом внутри полиэтиленовых и полимерных труб обычно уже предусмотрен уплотнитель. Дополнительно он приобретается, обычно, для установки фасонных изделий, к примеру, крестовин.

По форме резиновые кольца могут быть:

• Круглые в сечении. Обеспечивают надежное и герметичное соединение. Однако, пользоваться такими изделиями не всегда удобно. Требуется использование смазки. Кроме того, зачастую приходится снимать фаску с гладкого участка трубы, вставляемого в раструб. Нередко вставляемый конец просто выталкивал кольцо из канавки, в этом случае ни о какой герметичности соединения не может быть и речи;
• Одно- и двулепестковые обеспечивают высокий уровень герметичности и надежности соединения. Отличаются простотой монтажа;
• Плоские и квадратные в сечении.

Особая разновидность резинового уплотнителя – манжета. Она обычно применяется для соединения чугунной канализации или для перехода с пластикового трубопровода на чугун. Представляет собой такое изделие гофрированную насадку из резины.

Форма сечения и размеры

Подбирать диаметр уплотнительного кольца следует строго исходя из размера трубы. Обычно непосредственно на корпусе кольца указывается две или три цифры. Первые две цифры обозначают внутренний и наружный диаметр, третья – высоту. Измеряются данные значения в миллиметрах. Кроме того, дополнительно может указываться уровень выдерживаемого давления.

Сами уплотнители могут быть следующих видов:

• Герметизирующие, то есть применяемые для стыковки труб и фитингов с одинаковым рабочим диаметром. Могут быть наружного или внутреннего исполнения. Наружные уплотнители одевают прямо на конец трубопровода, внутренние вставляются в специальную установочную канавку внутри трубы;
• Уплотнители-переходники. Предназначены для соединения элементов разного диаметра.

При этом внутри полиэтиленовых и полимерных труб обычно уже предусмотрен уплотнитель. Дополнительно он приобретается, обычно, для установки фасонных изделий, к примеру, крестовин.

По форме резиновые кольца могут быть:

• Круглые в сечении. Обеспечивают надежное и герметичное соединение. Однако, пользоваться такими изделиями не всегда удобно. Требуется использование смазки. Кроме того, зачастую приходится снимать фаску с гладкого участка трубы, вставляемого в раструб. Нередко вставляемый конец просто выталкивал кольцо из канавки, в этом случае ни о какой герметичности соединения не может быть и речи;
• Одно- и двулепестковые обеспечивают высокий уровень герметичности и надежности соединения. Отличаются простотой монтажа;
• Плоские и квадратные в сечении.

Особая разновидность резинового уплотнителя – манжета. Она обычно применяется для соединения чугунной канализации или для перехода с пластикового трубопровода на чугун. Представляет собой такое изделие гофрированную насадку из резины.

Манжеты

Эти изделия используются там, где не могут устанавливаться кольца. Они применяются, в частности, в соединениях подвижных конструкций из штоков и осей, совершающих вращательные либо поступательные движения.

Резиновые манжеты имеют внешний и внутренний диаметры. Для увеличения прочности используется специальное армирование.

Классифицируются манжеты, как и кольца, в зависимости от сферы применения:

• Армированные, параметры которых соответствуют Госстандарту 8752-79. Они применяются в соединениях деталей, находящихся в минеральном масле, воде, дизтопливе.
• Неармированные, показатели которых соответствуют Госстандарту 6678-72. Эти манжеты используют в пневматических агрегатах, компрессорах и других аналогичных установках.
• Неармированные, характеристики которых соответствуют Госстандарту 14896-84. Такие изделия применяют в гидравлических устройствах.
• Манжеты, изготовленные по ТУ 38-1051725-86. Они используются при герметизации узлов, перемещающихся поступательно.

Характеристики и сферы применения уплотнительных манжет

В тех соединениях, которые используют подвижную конструкцию из осей и штоков, совершающую поступательные или вращательные движения используются так называемые манжеты. Манжета имеет внутренний и внешний диаметры, а для увеличения ее прочности применяется специальное армирование.

Резиновые манжеты могут иметь различные сферы применения и конструктивные особенности. По этим признакам могут быть разделены на соответствующие группы:

1. Манжеты армированные, которые соответствуют ГОСТ 8752-79, могут использоваться в тех случаях, когда в качестве рабочей среды выступают дизельное топливо, минеральное масло, а также вода.Манжеты неармированные, соответствующие ГОСТ 6678-72 используются в пневмоагрегатах, компрессорах и других приспособлениях.Неармированные манжеты, соответствующие ГОСТ 14896-84 могут применяться в гидравлических устройствах.Манжеты соответствующие ТУ 38-1051725-86 применяются для герметизации поступательно перемещающихся узлов.Кольцо уплотнительное на форсунки

2 Нормативные ссылки

8 настоящем стандарте использованы нормативные ссылки на следующие документы:

2.1 Стандарты АСТМ1!

ASTM С 717, Standard terminology of building seals and sealants (Стандартная терминология no строительным уплотнениям и герметикам)

ASTM С 1087, Standard test method for determining compatibility of liquid-applied sealants with accessories used in structural glazing systems (Стандартный метод определения совместимости герметиков. наносимых в жидком виде, с вспомогательными комплектующими деталями, используемыми в системах структурного остекления)

^ Уточнить ссылки на стандарты АСТМ можно на сайте АСТМ. или в службе поддержки клиентов АСТМ: . В информационном томе ежегодного сборника стандартов (Annual Book of ASTM Standards) следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.

Издание официальное

1

ГОСТ Р 57399—2017

ASTM С 1166. Standard test method for flame propagation of dense and cellular elastomeric gaskets and accessories (Стандартный метод определения распространения пламени по прокладкам и вспомогательным комплектующим деталям из плотной и ячеистой эластомерной силиконовой резины)

ASTM D 395. Standard test methods for rubber property — Compression set (Стандартные методы определения свойств резин. Остаточная деформация при сжатии)

ASTM D 412. Standard test methods for vulcanized rubber and thermoplastic elastomers — Tension (Стандартные методы испытаний вулканизованной резины и термоэластолластов. Растяжение)

ASTM D 573. Standard test method for rubber — Deterioration in an air oven (Стандартный метод испытаний резины. Старение в термостате с воздухообменом)

ASTM D 624. Standard test method for tear strength of conventional vulcanized rubber and thermoplastic elastomers (Стандартный метод определения сопротивления раздиру вулканизованной резины общего применения и термоэластолластов)

ASTM D 792. Standard test methods for density and specific gravity (relative density) of plastics by displacement (Стандартные методы определения плотности и удельной плотности (относительной плотности) пластиков вытеснением}

ASTM D 925. Standard test methods for rubber property — Staining of surfaces (contact, migration, and diffusion) (Стандартные методы определения свойств резин. Окрашивание поверхностей (контактное, миграционное и диффузионное)]

ASTM D 1149. Standard test methods for rubber deterioration — Cracking in an ozone controlled environment (Стандартные методы старения резин. Растрескивание в среде с регулируемым содержанием озона)

ASTM D 1566. Standard terminology relating to rubber (Стандартная терминология no резине)

ASTM D 2137. Standard test methods for rubber property — Brittleness point of flexible polymers and coated fabrics (Стандартные методы определения свойств резины. Температура хрупкости эластичных полимеров и тканей с покрытием)

ASTM D 2240, Standard test method for rubber property — Durometer hardness (Стандартные методы определения свойств резины. Твердость по дюрометру)

ASTM D 3162. Standard practice for rubber — Materials, equipment, and procedures for mixing standard compounds and preparing standard vulcanized sheets (Стандартная практика для резины. Материалы, оборудование и методы приготовления стандартных резиновых смесей и вулканизованных пластин)

2.2 Стандарт Ассоциации производителей резиновых изделий (RMA)

Rubber handbook, fourth ed.. December. 1984 (Справочник no резине, четвертое издание, декабрь 1984 г.)1)

2.3 Другие документы

Uniform freight classification rules (Единые правила классификации грузов)2*

National motor freight classification rules (Национальные правила классификации грузов, перевозимых автотранспортом)3)

Твердость и износоустойчивость

Уплотнительные кольца полиуретановые, обладают такими уникальными свойствами, как эластичность, прочность и отличная износостойкость. Применение таких колец в качестве уплотнительных элементов для многих отраслей современной промышленности, целесообразно и экономически выгодно.

По твердости резины делят в зависимости от показателя твердости, изменяющегося от 0 до 100 (показатель по Шору, А):

от 30 до 50 – твердость мягких резин.

от 50 до 75 – резины средней твердости.

от 76 до 86 – твердые резины.

более 88 – очень твердые резины.

износоустойчивость – одна из определяющих характеристик резины, применяемой для уплотнительных колец. Этот параметр является одним из основных для колец круглого сечения, подвергаемым газоабразивному и водоабразивному воздействию, а также для колец подвижных соединений;

на уплотнительные свойства колец любого сечения влияет снижение уплотнительных свойств резины. Это происходит за счет снижения с течением времени внутреннего напряжения (релаксации напряжения). Этот параметр измеряется кратностью уменьшения исходного значения уплотнительных свойств и максимальным временем, за которое они уменьшатся в указанное число раз;

поскольку уплотнительные кольца подвергаются сжимающим и растягивающим нагрузкам, для них очень важным является такой показатель, как способность восстанавливать первоначальные свойства после снятия сжимающих и растягивающих напряжений. Релаксация определяет время восстановления свойств;

резиновые кольца должны обладать жесткостью (показатель определяется соотношением силы удара и остаточной деформации) и способностью рассеивать механическую энергию после динамического воздействия (демпфирование нагрузки).

Уплотнительные кольца и манжеты широко используются для герметизации соединения неподвижных и подвижных деталей конструкции различных пневматических и гидравлических устройств.

Кольцо уплотнительное

Это могут быть санитарно-технические изделия, или двигатели внутреннего сгорания, детали канализации, насосы и газопроводы: сфера применения достаточно широка.
