Самодельный тахометр для бензопилы

Необходимые материалы и инструменты

Чтобы собрать простейший стрелочный тахометр для наладки бензопилы потребуется минимум электронных компонентов:

• Стрелочный индикатор уровня от магнитофона.
• Постоянный резистор на 1,8 кОм. Допускается отклонение в большую или меньшую сторону вплоть до 1,5 кОм или 2,2 кОм.
• Переменный резистор сопротивлением 10 кОм или другой с небольшим отклонением.
• Постоянный конденсатор на 1мкФ. Номинал также не критичен.
• Два полупроводниковых диода любой марки.
• Провода.

Схему можно собрать на подходящем куске пластика или кразиса. При желании монтаж можно произвести на специальной универсальной монтажной плате или изготовить её самостоятельно путём травления на текстолите или гетинаксе.

Корпус для устройства не обязателен, но всё же рекомендуется подобрать небольшой пластиковый коробок.

Из инструментов нужно иметь под рукой нож, паяльник с припоем, пинцет.

Что купить

Прикупить тахометр для любого лодочного мотора в наше время достаточно просто. И есть выбор. Доступный по стоимости аппарат из Китая или приобрести пусть дорогостоящий, но фирменный измеритель оборотов?

Собственно говоря, оба эти устройства обладают одинаковыми свойствами:

1. Достаточно четкое изображение на дисплее.
2. Соответствуют показателям тактности двигателя.
3. Просты в эксплуатации.

Кроме того, есть тахометры, которые могут отображать кроме оборотов двигателя такие показатели как:

Чаще всего устанавливают универсальные модели. Есть в торговле тахометр плюс счетчик моточасов для судового двигателя, который, кроме оборотов, показывает и другую полезную информацию. Так можно контролировать износ двигателя и подготовиться к ремонтным или профилактическим работам по этому мотору.

Понятно, что универсальные тахометры потребуют установку дополнительных специализированных датчиков, монтаж которых довольно сложен.

Для основной массы пользователей важны:

• технические характеристики счётчика;
• простота монтажных работ для выбранного типа устройства;
• герметичность;
• размеры (чем компактней, тем лучше);
• цена.

Для цифровых девайсов на лодочный двигатель актуальна также:

• быстрота обновления сообщений;
• яркость и точность изображения.

Мы уже рассказывали, что ассортимент тахометров от различных производителей достаточно обширен

Но если лодка с двигателем от бренда, скажем «Mercury» то, очевидно, для владельца важно, чтобы и на приборной панели стояли устройства этой же фирмы, дабы выдержать дизайн лодки в одном стиле. Кроме того оригинальные детали априори более качественные и надежные, несмотря на их высокую стоимость

Хотя, надо признать, что для подвесных агрегатов термин «оригинальный» и «неоригинальный» весьма условен. Производители таких моторов, как правило, не располагают производственной базой для выпуска измерительного оборудования. Для этого есть сторонние фирмы-партнеры.

Например, есть такая . Она довольно известна как изготовитель неоригинального измерительного оборудования для водно-моторного рынка. А, тем не менее, измерители для моторов «Mercury», производит именно «Teleflex Marine».

Итак, подытожим. Совсем не обязательно сосредотачиваться на дорогой марке измерителя, а лучше сосредоточиться на лодочном девайсе, который по облику, наиболее соответствует общему дизайну судна, а не её двигателю. Конечно, очень важный фактор — цена между «оригинальным» и «неоригинальным» прибором.

Тахометр Для Измерения Оборотов Бензопилы

Тахометр для бензопилы. Как настроить карбюратор бензопилы при помощи тахометра

Ручные бензопилы в текущее время обширно используют как для валки деревьев, обрезания сучков и предстоящей заготовки дров, так и при строительстве деревянных домов и разных зданий хозяйственного предназначения. Как и любые другие инструменты, эти приспособления (достаточно надежные) требуют постоянной профилактики, а время от времени и опции. К примеру, тахометр для бензопилы дозволит без усилий не только лишь проверить свойства вновь обретенного инструмента, да и произвести следующие регулировки карбюратора без помощи других.

Принцип работы тахометра для бензопилы

Тахометр – это устройство, измеряющий количество оборотов мотора за одну минутку. Бесконтактный тахометр. Приборы для измерения тахометр измеритель оборотов dt. Механический устройство к инструменту с двигателем внутреннего сгорания подключить фактически нереально (ну и не надо). Современный тахометр для двухтактного двигателя бензопилы представляет собой цифровой устройство, который считывает импульсы с изолятора свечки либо высоковольтного провода в момент искрообразования (без конкретного контакта). Интегрированный процессор пересчитывает импульсы в обороты мотора. Показания показываются на комфортно читаемом жидкокристаллическом мониторе. Зависимо от производителя и конструктивных особенностей стоимость на такие приспособления варьируется в границах от 950 до 6500 рублей.

Проводные тахометры для бензопил

Более всераспространенными устройствами для контроля оборотов мотора бензопилы являются модели с проводным подключением. Их популярность обоснована низкой ценой. Для измерения оборотов двигателя таким но имея в наличии тахометр для бензопилы. Различные модели электрических тахометров для бензопил от китайского производителя Runleader стоят на данный момент 950-1850 рублей.

Для измерения оборотов мотора таким устройством нужно обеспечить доступ к высоковольтному проводу свечки, который (зависимо от модели) можно подсоединить 2-мя методами:

• при помощи зажима, который находится на конце шнура, входящего в набор;
• при помощи обмотки (5-6 оборотов свободного конца шнура вокруг высоковольтного провода), зафиксированной пластмассовым хомутом либо изоляционной лентой.

READ Регулировка Карбюратора Бензопилы Хускварна 135

Беспроводные измерители оборотов двигателя

Более комфортными в применении являются тахометры для бензопил, дозволяющие производить контроль оборотов мотора без подключения провода. Такие измерительные приборы производят измерение оборотов мотора на расстоянии 15-20 см от изоляционного колпачка свечки. Предназначен для измерения числа оборотов в минуту, времени работы любого бензинового двигателя внутреннего сгорания, имеющего свечу зажигания. Бесспорным достоинством таких измерительных приспособлений будет то, что при настройке карбюратора нет необходимости демонтировать защитный кожух и воздушный фильтр. Но стоят эти устройства существенно дороже собственных проводных аналогов.

На русском рынке более доступными являются беспроводные тахометры от ведущих производителей бензопил Хускварна и Штиль: Husqvarna PET-302 и Stihl EDT-9.

Эти устройства достаточно универсальны. Измерения можно создавать на различном удалении от колпачка свечки:

• на расстоянии 5-10 см, при использовании только самого устройства;
• 15-20 см, подсоединив к устройству маленький провод-антенну (длиной 15 см);
• 1,2 м, используя измерительный шнур с зажимом для крепления на высоковольтном проводе свечки.

Виды тахометров для бензопил

Для того чтобы настроить карбюратор, используются приборы проводного типа, так как они в несколько раз дешевле беспроводных. Проводные приборы подключаются к высоковольтным проводам инструмента (для чего имеются специальные зажимы) путем обматывания 5-6 витками. Инструкция к прибору прилагается, поэтому ее нужно прочесть перед применением.

Недостатком проводных устройств является необходимость демонтировать крышку и воздушный фильтр, чтобы добраться до высоковольтного провода. Такого недостатка лишены устройства беспроводного типа, которые измеряют частоту вращения вала даже на отдаленном расстоянии от мотора на 15-20 см.

Если знать, как отрегулировать карбюратор на инструменте, то не понадобится обращаться в сервисные центры. Настоятельно рекомендуется произвести первую настройку по инструкции, чтобы все последующие разы можно было выполнять процедуру самостоятельно без помощи специалистов.

https://youtube.com/watch?v=bCSVpfSTUTk%3F

Публикации по теме

При нажатии на газ начинает глохнуть бензопила — причины и варианты решения проблемы

Бензин с маслом для бензопил — как разбавлять и зачем это делается

Как обкатать бензопилу и сколько длится обкатка

Почему не заводится бензокоса и триммер возможные причины и способы их устранения

Какие бывают тахометры для бензопилы и какой купить — обзор 3 лучших с AliExpress

Тахометры могут быть проводными и беспроводными. Вторые стоят дороже первых.

Если используется проводной вид, то требуется обеспечить доступ к высоковольтному проводу свечи. Минусом таких устройств является то, что требуется демонтировать крышку и воздушный фильтр, чтобы иметь доступ к проводу. Подсоединение можно сделать:

1. За счет зажима, находящегося на конце шнура.
2. При помощи обмотки, которая фиксируется за счет изоляционной ленты или пластикового хомута.

Тахометры без подсоединения провода являются более удобными в использовании. Этот вид приборов позволяет сделать замеры оборотов двигателя на расстоянии 15-20 см от изоляционного колпачка.

Ниже представлен обзор лучших марок тахометров.

Самый дешевый без крокодильчика — цифровой Kebidumei

Это самый дешевый тахометр, в его комплектации даже нет крокодильчика, вместо него придется просто накручивать провод. Зато цена радует.

Самый простой тахометр, без крокодильчика

Из функционала стоит отметить следующее:

• имеет большой ЖК-дисплей;
• есть функция сброса до нуля часов;
• производит считывание до 10 000 часов, а потом производит перезагрузку до нуля;
• способен считать до 99 999 оборотов в минуту;
• настройку времени обслуживания можно запрограммировать;
• есть функция напоминания о необходимости замены масла;
• тахометр этого вида может работать на всех двигателях, тип двигателя можно выбирать с помощью кнопок S1 и S2;
• есть функция защиты от брызг.

Купить тахометр на Aliexpress

Рекомендуем посмотреть видео – обзор на данный тахометр, заказанный из Китая, автор интересно и подробно рассказывает про прибор. Рассказывает про функционал, настройку, разбирает сам прибор, чтобы показать, что внутри и в конце показывает пример работы на бензокосе (разницы с бензопилой в принципе работы нет).

Самый дешевый с крокодильчиком — Pulst Engine

Этот тахометр имеет такие же характеристики, что и предыдущий. Отличается более богатой комплектацией, а точнее — наличием крокодильчика.

Купить тахометр на Aliexpress

С более мощным функционалом — Runleader

Благодаря более мощному процессору, имеет лучший функционал, быстрее работает, но и стоит дороже. В руках он выглядит более солидно, пластик крепче, кнопки легче нажимаются. Сборка гораздо лучше предыдущего. Для частого использования будет гораздо лучше, чем первый вариант

Из особенностей стоит отметить:

• функция отображения моточасов;
• может использоваться только с бензиновым двигателем внутреннего сгорания;
• для подключения необходимо провести наматывание контактного провода вокруг свечного провода. Длина провода составляет 1,5 метра;
• прибор не работает с 4-х тактными моторами, но для бензопил такой и не нужен.

Внешний вид прибора RunleaderКупить тахометр на Aliexpress

Бесконтактный — лазерный прибор WHDZ

Этот тахометр для бензопилы больше подойдет для любителей «беспроводных технологий». Его главное преимущество – это способность измерения оборотов без использования проводов. Очень экономит время, т.к. позволяет практически молниеносно проводить измерение оборотов двигателя.

Технологические особенности:

• имеет большой цифровой ЖК дисплей.
• корпус имеет специальную форму, за счет которой он удобно помещается в руке;
• есть функция автоматического сохранения значений в памяти устройства;
• корпус жесткий, сделан из АБС пластика.

Купить тахометр на Aliexpress

Сборка тахометра

Итак, начнем по порядку:

Индикатор

При изготовлении тахометра мне хотелось, чтобы индикатор был аккуратно и красиво установлен в корпус блока управления станком. В качестве корпуса я использовал корпус-рамку от вышедшего из строя вольт/ампер метра. Плата индикатора TM1637 практически идеально подходила в этот корпус. Только нужно было обработать напильником — снять по 1 мм с каждой стороны. Также заменил стандартные пины на разъем XH2.54 4 pin. Получилось практически как заводское изделие.

Индикатор тахометра TM1637

Плата датчика Холла

Для аккуратного крепления датчика Холла на шпиндель пришлось сделать новую печатную плату. Кому интересно как я делаю печатные платы читай в этой статье. После изготовления платы, я перенес все детали с KY-003, а так же добавил разъем XH2.54 3 pin. И еще вырезал изоляционную прокладку из какого-то пластика толщиной 3 мм и просверлил в ней небольшие отверстия, чтобы плата ложилась на прокладку всей плоскостью.

Плата тахометра вид сверху

Плата тахометра вид снизу

Прокладка

Печатная плата тахометра на Ардуино

1 file(s) 3.76 KB Download

Также на плате предусмотрено место под SMD конденсатор, для устранения помех от шпинделя. Но пока он мне не понадобился — экранированный кабель справляется со своей задачей.

В каких случаях потребуется настройка карбюратора

Бензопила в конструкции оснащена двухтактным бензиновым двигателем, который являет собой довольно сложное устройство. Одним из ключевых элементов ДВС является карбюратор, от настройки которого будет зависеть производительность инструмента. Настройка карбюратора необходима в следующих случаях:

1. Невозможно выполнить запуск двигателя.
2. Неустойчивая работа инструмента.
3. Обнаруживается завышенное или пониженное число оборотов на ХХ.
4. После запуска инструмента сразу же глохнет двигатель.
5. После проведения капитального ремонта двигателя.
6. После ремонтных работ карбюратора.

Настройка также потребуется для того чтобы провести обкатку инструмента. Чтобы осуществить точную настройку карбюратора, рекомендуется использовать тахометр для бензопил. Что представляют собой работы по регулировке карбюратора с применением специального прибора, узнаем далее.

Как настроить карбюратор бензопилы с помощью тахометра

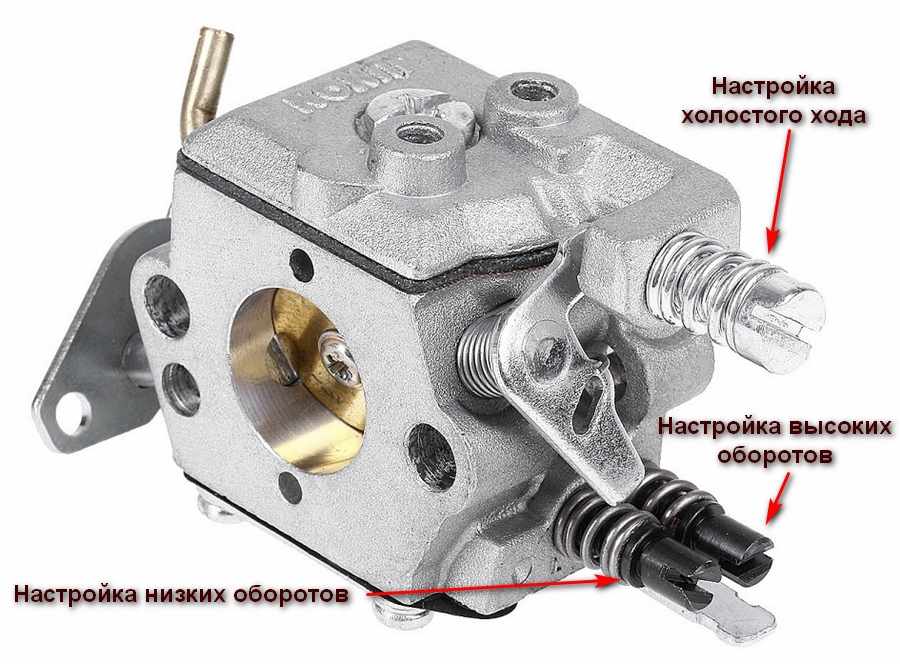

Практически все виды бензопил в конструкции карбюратора оснащены тремя регулировочными винтами. Каждый имеет соответствующее обозначение и предназначение. К таковым обозначениям относятся:

• L – настройка подачи топлива на малых оборотах.
• H – настройка подачи топливной смеси на больших оборотах.
• T – повышение или понижение подачи топливно-воздушной смеси на ХХ(заслонка).

Для регулирования этих винтов потребуются тонкие отвертки, а также тахометр. Принцип регулирования карбюратора заключается в выполнении следующих действий:

1. Если используется прибор проводного типа, то для его применения потребуется снять крышку с воздушным фильтром, чтобы открыть доступ к высоковольтному проводу бензопилы. Если же используется современный беспроводный прибор, то разбирать ничего не нужно.
2. Осуществляется запуск двигателя инструмента.
3. После этого необходимо подключить тахометр или же поднести его максимально близко к свече.
4. Осуществляется вращение регулировочного винта L, посредством которого необходимо закрутить его на максимум по направлению часовой стрелки, а после отпустить на ¼ оборота.
5. Если после регулировки наблюдается движение цепи, то прибегаем к регулированию винта T. Необходимо его так накрутить, чтобы цепь не перемещалась.
6. После этого следует нажать до упора рукоятку акселератора на 8-10 секунд.
7. Теперь можно приступать к настройке максимального количества оборотов. Для этого ориентируясь на показатели тахометра, следует закрутить винт H так, чтобы получить максимальное число оборотов.
8. Путем регулировки винта T снова настраиваем требуемые обороты ХХ.
9. Теперь осуществляем проверку функционирования инструмента. Во всех режимах изделие должно работать ровно и без скачков, провалов и рывков.

https://youtube.com/watch?v=1bEacm-m8Ts

В завершении работ следует отключить тахометр, и установить фильтр и крышку на место.

Виды приборов для проведения измерений

Для настройки карбюратора бензопилы используют преимущественно тахометры проводного типа, так как они намного дешевле беспроводных, и позволяют получать более точные результаты. Ориентировочная стоимость проводных тахометров составляет 1000 рублей. Подсоединение приборов осуществляется к высоковольтному проводу, что обеспечивается посредством специального зажима или путем обматывания его 5-6 витками.

Беспроводные приборы также имеют ряд преимуществ, но основным из них является возможность проведения измерений без снятия крышки и фильтра. Такие модели приборов позволяют осуществлять измерения на удаленности до 15-20 см.

Для проведения настроечных работ карбюратора можно использовать и самодельный тахометр. Его можно сделать своими руками, но для этого потребуется дружить с электроникой. Изготовление тахометра своими руками не имеет смысла, так как гораздо проще приобрести заводское изделие. Применение такого надежного помощника при проведении настроечных работ бензопилы позволит получить ее максимальную производительность.

Ручные бензопилы в настоящее время широко применяют как для валки деревьев, обрезания сучков и дальнейшей заготовки дров, так и при строительстве деревянных домов и различных построек хозяйственного назначения. Как и любые другие инструменты, эти приспособления (довольно надежные) требуют регулярной профилактики, а иногда и настройки. Например, тахометр для бензопилы позволит без труда не только проверить характеристики вновь приобретенного инструмента, но и произвести последующие регулировки карбюратора самостоятельно.

Назначение электронного прибора для измерения оборотов

За счет тахометра возможно узнать число оборотов двигателя за одну минуту. Он является устройством, который считывает импульсы с изолятора свечи или высоковольтного провода, когда происходит искрообразование. Внутри него есть микропроцессор, который пересчитывает импульсы в обороты. Все результаты видны на экране.

Основная задача тахометра – точная регулировка карбюратора бензопилы на всех рабочих режимах: холостой ход, максимальная мощность.

Для тех, кто все-таки хочет настроить карбюратор бензопилы без тахометра, настоятельно рекомендуем почитать статью про настройку китайской пилы, она предостережет вас от серьезных ошибок.

Вот так выглядит перегретый поршень бензопилы, который разрушился в результате перегрева, из-за работы на оборотах, превышающих максимально допустимые.

Настройка карбюратора необходима в следующих случаях:

• бензопила неустойчиво функционирует;
• пила сразу глохнет после того, как ее завели;
• пила не заводится;
• обороты холостого хода завышены или занижены;
• карбюратор после ремонта или его заменили на новый;
• расход топлива сильно вырос;
• фиксация одного или нескольких регулировочных болтов сильно ослабла.

Далее приведены виды тахометров для бензопил.

Тахометры могут быть проводными и беспроводными. Вторые стоят дороже первых.

Если используется проводной вид, то требуется обеспечить доступ к высоковольтному проводу свечи. Минусом таких устройств является то, что требуется демонтировать крышку и воздушный фильтр, чтобы иметь доступ к проводу. Подсоединение можно сделать:

1. За счет зажима, находящегося на конце шнура.
2. При помощи обмотки, которая фиксируется за счет изоляционной ленты или пластикового хомута.

Тахометры без подсоединения провода являются более удобными в использовании. Этот вид приборов позволяет сделать замеры оборотов двигателя на расстоянии 15-20 см от изоляционного колпачка.

Ниже представлен обзор лучших марок тахометров.

Это самый дешевый тахометр, в его комплектации даже нет крокодильчика, вместо него придется просто накручивать провод. Зато цена радует.

Самый простой тахометр, без крокодильчика

Из функционала стоит отметить следующее:

• имеет большой ЖК-дисплей;
• есть функция сброса до нуля часов;
• производит считывание до 10 000 часов, а потом производит перезагрузку до нуля;
• способен считать до 99 999 оборотов в минуту;
• настройку времени обслуживания можно запрограммировать;
• есть функция напоминания о необходимости замены масла;
• тахометр этого вида может работать на всех двигателях, тип двигателя можно выбирать с помощью кнопок S1 и S2;
• есть функция защиты от брызг.

Рекомендуем посмотреть видео – обзор на данный тахометр, заказанный из Китая, автор интересно и подробно рассказывает про прибор. Рассказывает про функционал, настройку, разбирает сам прибор, чтобы показать, что внутри и в конце показывает пример работы на бензокосе (разницы с бензопилой в принципе работы нет).

Благодаря более мощному процессору, имеет лучший функционал, быстрее работает, но и стоит дороже. В руках он выглядит более солидно, пластик крепче, кнопки легче нажимаются. Сборка гораздо лучше предыдущего. Для частого использования будет гораздо лучше, чем первый вариант

Из особенностей стоит отметить:

• функция отображения моточасов;
• может использоваться только с бензиновым двигателем внутреннего сгорания;
• для подключения необходимо провести наматывание контактного провода вокруг свечного провода. Длина провода составляет 1,5 метра;
• прибор не работает с 4-х тактными моторами, но для бензопил такой и не нужен.

Этот тахометр для бензопилы больше подойдет для любителей «беспроводных технологий». Его главное преимущество – это способность измерения оборотов без использования проводов. Очень экономит время, т.к. позволяет практически молниеносно проводить измерение оборотов двигателя.

• имеет большой цифровой ЖК дисплей.
• корпус имеет специальную форму, за счет которой он удобно помещается в руке;
• есть функция автоматического сохранения значений в памяти устройства;
• корпус жесткий, сделан из АБС пластика.

В поездах и легкорельсовом транспорте

В рельсовых транспортных средствах широко используются датчики скорости, называемые иначе «генераторами колесных импульсов» (WIG), датчики скорости или тахометры. Распространенные типы включают оптоизолирующие дисковые датчики с прорезями и датчики на эффекте Холла .

Датчики на эффекте Холла обычно используют вращающуюся цель, прикрепленную к колесу, коробке передач или двигателю. Эта мишень может содержать магниты или может быть зубчатым колесом. Зубцы колеса изменяют плотность магнитного потока магнита внутри сенсорной головки. Зонд устанавливается так, чтобы его головка находилась на точном расстоянии от целевого колеса, и он обнаруживает зубцы или магниты, проходящие через его поверхность. Одна из проблем этой системы заключается в том, что необходимый воздушный зазор между колесом мишени и датчиком позволяет железной пыли от подрамника транспортного средства накапливаться на зонде или цели, препятствуя ее работе.

Датчики с оптоизолятором полностью закрыты для предотвращения проникновения из внешней среды. Единственные открытые детали — это герметичный разъем и приводная вилка, которая прикреплена к диску с прорезями внутри через подшипник и уплотнение. Щелевой диск , как правило , зажатый между двумя печатными платами , содержащих фото- диодом , фото- транзистор , усилителем, и фильтрующих цепями , которые производят квадрат выходной волны импульс поезда настроенных к напряжению клиентов и импульсам в соответствии с требованиями вращения. Эти типы датчиков обычно обеспечивают от 2 до 8 независимых выходных каналов, которые могут регистрироваться другими системами в транспортном средстве, такими как системы автоматического управления поездом и контроллеры движения / торможения.

Тахометр для настройки карбюратора бензопилы

Каждый карбюратор на бензопилах имеет в конструкции три регулировочных болта с пружинами. Каждый болт отвечает за регулировку соответствующего параметра. Таковыми параметрами являются:

1. L — регулирование количества подачи топлива на небольших оборотах
2. H — регулирование количества подачи топлива на больших оборотах
3. T или LA— увеличение или уменьшение количества топливно-воздушной смеси при работе инструмента на холостых оборотах

Чтобы отрегулировать карбюратор, понадобится подготовить тонкие отвертки (шлицевые) и тахометр.

Это интересно! Тахометры для бензопил можно купить заводского производства или сделать их самостоятельно. Стоимость заводских устройств незначительная (до 1000 рублей), поэтому владельцы агрегатов выбирают именно этот вариант.

Настройка карбюратора своими руками выполняется путем проведения следующих манипуляций:

1. Демонтируется крышка с воздушным фильтром, после чего открывается доступ к высоковольтным проводам инструмента. Такие манипуляции проводятся, если применяется тахометр проводного типа
2. Если же используется современный беспроводной тип прибора, то доступ к высоковольтным проводам не понадобится
3. Запустить двигатель инструмента, после этого выполняется подключение проводов к высоковольтному кабелю
4. Беспроводной прибор нужно поднести к свече
5. Теперь нужно взять в руки отвертку, и приступать к регулировке
6. Болт с обозначением L нужно завинтить до упора по ходу вращения часовой стрелки, после чего ослабить на четверть оборота
7. Цепь на бензоинструменте будет перемещаться, поэтому нужно отрегулировать болт T. Вращать болт нужно в обе стороны до момента, пока цепь на инструменте не перестанет перемещаться
8. Теперь нужно погазовать на протяжении 8-10 секунд
9. Чтобы выставить максимальное число оборотов на инструменте, понадобится закручивать регулировочный болт H. При этом нужно контролировать показания устройства, которое будет отображать число оборотов
10. На завершающем этапе нужно повторить настройку оборотов холостого хода путем перемещения болта T

Как только настройка произведена, нужно проверить работоспособность инструмента в действии. Отсутствие провалов, рывков и скачков говорит о том, что процедура выполнена правильно.

https://youtube.com/watch?v=fwa4t-Uu3kk%3F

Как сделать тахометр для бензопилы своими руками

Сделать тахометр для бензопилы своими руками рационально только в том случае, если возникает единичная необходимость его применения. Если же вы являетесь постоянным владельцем бензоинструмента, то рекомендуется обзавестись заводским прибором. На многофункциональных мультиметрах имеется режим измерения частоты, которым можно воспользоваться для вычисления оборотов.

Сделать устройство можно своими руками, но для таких целей понадобится паяльник и некоторые расходные элементы электроники: резисторы, диоды, конденсаторы. В качестве указателя оборотов используется головка от магнитофона.

Изготовление тахометра из измерительной головки от магнитофона

На видео представлено готовое устройство в действии. Единственным недостатком такого устройства является низкая точность, а также необходимость вычисления количества оборотов, так как прибор показывает децибелы.

https://youtube.com/watch?v=1HOyOZ_sfQc%3F

Если нужно получить максимально-точные результаты для настройки бензопилы, то специалисты рекомендуют использовать заводские тахометры (пусть даже и китайского происхождения).

Настройка частично или полностью разрегулированного карбюратора

После технического обслуживания, например, разборки и промывки или предшествующих неудачных попыток настроить этот узел может оказаться полностью разрегулированным. Настолько, что мотопила вообще не будет заводиться. В этом случае настраивать устройство системы питания двигателя надо в 2 этапа, условно называемых:

• базовый – при неработающем двигателе;
• окончательный – производится на прогретом двигателе.

На первом этапе регулировочные винты «L» и «H» медленно вкручиваем ПОЧС до упора. При этом не надо прилагать больших усилий и пытаться затянуть их. Затем отворачиваем оба винтика обратно – для многих моделей пил на 1 оборот. А для каких-то – на 1,5 оборота. Могут быть и другие установки. Это надо уточнять в технической документации на бензопилу. У ряда моделей подсказка нанесена прямо на крышку их корпуса вблизи регулировочных винтов.

Это будет выполнена рекомендуемая заводская базовая настройка карбюратора. При этом винт «S» («LA», «T») ни в коем случае не трогаем, если только конечно его уже не крутили. Когда он уже скручен, придется поработать и с ним. Медленно вкручиваем «S» ПРЧС до упора.

Переходим к окончательному этапу. Пытаемся завести двигатель. Если не было никаких манипуляций с регулировкой «S» («LA», «T») и в точности как рекомендуется установлены «L» и «H», то он должен запуститься.

Если «S» пришлось по указанным выше причинам закрутить, то мотор, скорее всего, сразу не заведется. Необходимо будет после каждой попытки подкручивать этот винт на 1/4 оборота ПОЧС и снова пробовать завести движок. В конце концов он должен заработать.

Затем прогреваем двигатель 10 минут. Если после его запуска или в процессе прогревания мотор работает неустойчиво или начала двигаться цепь, то надо медленно и аккуратно вращать «S» («LA», «T») ПРЧС. Как только движок начнет работать устойчиво и/или остановится цепь, сразу прекращаем регулировку. Если мотор глохнет, то подворачиваем этот винт на 1/8–1/4 (смотреть в техдокументации) оборота ПОЧС.

В процессе прогревания обороты холостого хода могут начать повышаться, тогда, опять же, необходимо будет «S» («LA», «T») начать медленно подворачивать ПРЧС, пока они на слух не станут нормальными. На уже прогретом моторе продолжаем регулировку узла системы питания, как это описано в предыдущей главе.

Виды тахометров для бензопил

Для того чтобы настроить карбюратор, используются приборы проводного типа, так как они в несколько раз дешевле беспроводных. Проводные приборы подключаются к высоковольтным проводам инструмента (для чего имеются специальные зажимы) путем обматывания 5-6 витками. Инструкция к прибору прилагается, поэтому ее нужно прочесть перед применением.

https://youtube.com/watch?v=ZOInQlNXE0E%3F

Недостатком проводных устройств является необходимость демонтировать крышку и воздушный фильтр, чтобы добраться до высоковольтного провода. Такого недостатка лишены устройства беспроводного типа, которые измеряют частоту вращения вала даже на отдаленном расстоянии от мотора на 15-20 см.

Если знать, как отрегулировать карбюратор на инструменте, то не понадобится обращаться в сервисные центры. Настоятельно рекомендуется произвести первую настройку по инструкции, чтобы все последующие разы можно было выполнять процедуру самостоятельно без помощи специалистов.

В настоящее время ручные бензопилы находят более чем широкое применение. Несмотря на максимальную надежность, подобная техника требует периодического обслуживания и ремонта. И речь, в частности, идет о грамотной настройке работы ДВС. Исходя из этого пользователям таких агрегатов нелишним будет узнать все о современных моделях тахометров.
