Регулировка карбюратора бензопилы с тахометром

Устройство карбюратора на бензопиле Carver

На большинстве современных бензопил (Carver не исключение) стоят или полностью однотипные карбюраторы от одного изготовителя (например, фирмы Walbro), или весьма схожие по конструкции. Но даже при отличиях во внешнем виде корпуса, принцип работы всех карбюраторов абсолютно одинаков.

Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулировки. Регулировочные винты на большинстве других моделей пил спрятаны под корпус и часто имеют уникальные фигурные просечки. Поэтому регулировать их можно только специальными «фирменными» отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обычной плоской отверткой. Под регулировочные винты в корпусе есть три отверстия. Поэтому карбюратор на бензопиле Carver можно регулировать, даже не снимая кожуха.

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

  • литой корпус из легкого сплава;
  • мембранный насос для ручной подкачки топлива перед запуском (подсос);
  • диффузор;
  • жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
  • поплавковая камера;
  • распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Что регулируют три винта карбюратора L, H, и T.

На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует не положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.

В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

  • винт L – на один оборот;
  • винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация
Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

В каких случаях потребуется настройка карбюратора

Бензопила в конструкции оснащена двухтактным бензиновым двигателем, который являет собой довольно сложное устройство. Одним из ключевых элементов ДВС является карбюратор, от настройки которого будет зависеть производительность инструмента. Настройка карбюратора необходима в следующих случаях:

  1. Невозможно выполнить запуск двигателя.
  2. Неустойчивая работа инструмента.
  3. Обнаруживается завышенное или пониженное число оборотов на ХХ.
  4. После запуска инструмента сразу же глохнет двигатель.
  5. После проведения капитального ремонта двигателя.
  6. После ремонтных работ карбюратора.

Настройка также потребуется для того чтобы провести обкатку инструмента. Чтобы осуществить точную настройку карбюратора, рекомендуется использовать тахометр для бензопил. Что представляют собой работы по регулировке карбюратора с применением специального прибора, узнаем далее.

Как настроить карбюратор бензопилы с помощью тахометра

Практически все виды бензопил в конструкции карбюратора оснащены тремя регулировочными винтами. Каждый имеет соответствующее обозначение и предназначение. К таковым обозначениям относятся:

  • L – настройка подачи топлива на малых оборотах.
  • H – настройка подачи топливной смеси на больших оборотах.
  • T – повышение или понижение подачи топливно-воздушной смеси на ХХ(заслонка).

Для регулирования этих винтов потребуются тонкие отвертки, а также тахометр. Принцип регулирования карбюратора заключается в выполнении следующих действий:

  1. Если используется прибор проводного типа, то для его применения потребуется снять крышку с воздушным фильтром, чтобы открыть доступ к высоковольтному проводу бензопилы. Если же используется современный беспроводный прибор, то разбирать ничего не нужно.
  2. Осуществляется запуск двигателя инструмента.
  3. После этого необходимо подключить тахометр или же поднести его максимально близко к свече.
  4. Осуществляется вращение регулировочного винта L, посредством которого необходимо закрутить его на максимум по направлению часовой стрелки, а после отпустить на ¼ оборота.
  5. Если после регулировки наблюдается движение цепи, то прибегаем к регулированию винта T. Необходимо его так накрутить, чтобы цепь не перемещалась.
  6. После этого следует нажать до упора рукоятку акселератора на 8-10 секунд.
  7. Теперь можно приступать к настройке максимального количества оборотов. Для этого ориентируясь на показатели тахометра, следует закрутить винт H так, чтобы получить максимальное число оборотов.
  8. Путем регулировки винта T снова настраиваем требуемые обороты ХХ.
  9. Теперь осуществляем проверку функционирования инструмента. Во всех режимах изделие должно работать ровно и без скачков, провалов и рывков.

https://youtube.com/watch?v=1bEacm-m8Ts

В завершении работ следует отключить тахометр, и установить фильтр и крышку на место.

Виды приборов для проведения измерений

Для настройки карбюратора бензопилы используют преимущественно тахометры проводного типа, так как они намного дешевле беспроводных, и позволяют получать более точные результаты. Ориентировочная стоимость проводных тахометров составляет 1000 рублей. Подсоединение приборов осуществляется к высоковольтному проводу, что обеспечивается посредством специального зажима или путем обматывания его 5-6 витками.

Беспроводные приборы также имеют ряд преимуществ, но основным из них является возможность проведения измерений без снятия крышки и фильтра. Такие модели приборов позволяют осуществлять измерения на удаленности до 15-20 см.

Для проведения настроечных работ карбюратора можно использовать и самодельный тахометр. Его можно сделать своими руками, но для этого потребуется дружить с электроникой. Изготовление тахометра своими руками не имеет смысла, так как гораздо проще приобрести заводское изделие. Применение такого надежного помощника при проведении настроечных работ бензопилы позволит получить ее максимальную производительность.

Ручные бензопилы в настоящее время широко применяют как для валки деревьев, обрезания сучков и дальнейшей заготовки дров, так и при строительстве деревянных домов и различных построек хозяйственного назначения. Как и любые другие инструменты, эти приспособления (довольно надежные) требуют регулярной профилактики, а иногда и настройки. Например, тахометр для бензопилы позволит без труда не только проверить характеристики вновь приобретенного инструмента, но и произвести последующие регулировки карбюратора самостоятельно.

Когда требуется настройка

Современные «трехвинтовые» карбюраторы бензопилы Carver практически не предназначены для ручной регулировки в домашних условиях. Винты предназначены для заводских настроек, надежно закреплены от вращения во время вибрации стабильными пружинами и не меняют свое положение произвольно.

Зато винты карбюратора бензопилы Carver доступны для регулировки через специальные отверстия, без снятия кожуха, с помощью обычной отвертки. Это говорит о том, что такие модели конструктивно требуют периодической регулировки карбюратора.

READ Как Завести Новую Бензопилу Stihl

Причину этого с технической точки зрения назвать нельзя. Доступны только версии:

  1. Бензопила Carver Carver находится в зоне сильной вибрации, поэтому винты самопроизвольно откручиваются.
  2. Установлена ​​грубая пружина, которая не может закрепить винт, как в других моделях.
  3. Периодическая регулировка необходима из-за технических характеристик карбюратора и двигателя внутреннего сгорания бензопилы Carver в целом.

Настройка карбюратора в случае изменения условий работы

В этом случае вам не нужно выявлять поломку, а регулировка карбюратора выполняется для того, чтобы бензопила смогла работать в новых для нее условиях. Для начала запустите бензопилу и дайте прогреться двигателю в течении 10 минут. После этого нужно определить положение винта холостого хода таким образом, чтобы обороты были максимальными. Для этого очень медленно и плавно поворачивайте винт то в одну сторону, то в другую и так до тех пор, пока не будет найдено нужно положение винта. После этого поверните этот винт на четверть оборота против часовой стрелки( далее ПРЧС ).

Затем продолжите регулировку холостого хода, с помощью винта «S»:

  • Если цепь, после манипуляций с первым винтом неподвижна, то нужно плавно вращать винт «S» по часовой стрелке ( далее ПОЧС ), пока она не начнет движение, а после подкрутить винт «S» на четверть оборота в обратную сторону;
  • Если цепь движется, то нужно вращать винт «S» ПРЧС до тех пор, пока цепь не остановится, а после подкрутить винт «S» на четверть оборота в ту же сторону.

После этой настройки двигатели должен работать равномерно и ускорение двигателя должно быть нормальным. Нормальное ускорение двигателя это тогда, когда при нажатии на кнопку подачи топлива обороты набирают максимальные значения без провалов. Если двигатель работает не ровно или очень плохо ускоряется, то вам нужно на 1/8 подкрутить винт «L» прчс. После этого нужно опять произвести описанную выше настройку винта «S». Эти манипуляции нужно повторять до тех пор, пока двигатель не начнет равномерную работу и ускорение будет нормальным.

После этого вам нужно проверить настройку болта «H». Чтобы его проверить вам нужно разогнать двигатель до максимальных оборотов. Обязательно делайте паузы и не держите максимальные обороты без нагрузки очень долго. Смотрите за выхлопом и за звуком работы мотора. Если из глушителя идет много сизого дыма и мотор очень громко работает — значит ваш карбюратор делает очень богатую смесь. В этом случае вам нужно повернуть болт»H» на четверть ПОЧС. После опять проверьте работу двигателя и повторите регулировку при необходимости.

Когда мотопила издает визжащий звук, мотор сильно греется, выхлоп сопровождается треском и/или слышны перебои в зажигании, то есть идет детонация – смесь слишком бедная, а максимальные обороты двигателя выше, чем должны быть. Это приводит к перегреву силового агрегата, прогоранию поршня, быстрому износу цилиндра и выгоранию свечи. В этом случае надо «H» на 1/4 оборота повернуть ПРЧС.

В завершение регулировки проверяем пилу на холостом ходу. При правильно отрегулированном УПТ она должна работать так:

  1. 1. Цепь неподвижна.
  2. 2. Звук двигателя почти как у четырехтактного.
  3. 3. Нажатие на акселератор приводит к быстрому набору максимальных оборотов.

Если эти условия в полном объеме не соблюдаются, следует воспользоваться «S» («LA», «T»), как это указано выше, или повторить настройку с самого начала.

Так проводится приблизительная настройка. Для точной нужен тахометр. Делаем все то же самое, только проворачиваем регулировочные болтики, ориентируясь на показания этого прибора. Это позволит точно и, скорее всего, с первого раза настроить карбюратор, добившись в зависимости от модели инструмента для работ с деревом установки холостых оборотов на уровне 2800–3300 об/мин или выше и максимальных – 11000–15000 об/мин. Какие именно следует выставлять, надо смотреть в технической документации (инструкции по эксплуатации) на пилу.

Как определить мощность, частоту вращения, начало и конец обмоток двигателя без бирки.

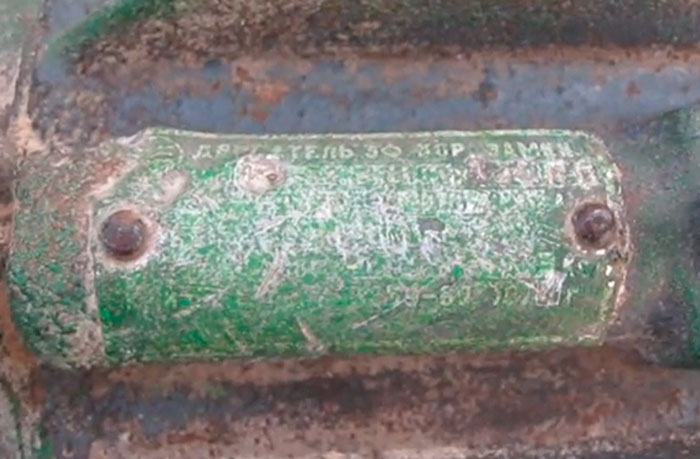

Либо на старом движке эти данные стерлись и стали нечитабельны.

При этом паспорта или какой-то другой технической документации у вас под рукой нет. Можно ли в этом случае узнать параметры двигателя самостоятельно?

Конечно же да, причем несколькими способами. Давайте рассмотрим самые популярные из них.

Первоначально для точного определения мощности потребуется выяснить синхронную частоту вращения вала, а перед этим узнать, где у нас начало каждой обмотки, а где ее конец.

По ГОСТ 26772-85 обмотки трехфазных асинхронных двигателей должны маркироваться буквами:

По старому госту обозначение было несколько иным:

Еще раньше можно было встретить надписи Н1-К1 (начало-конец обмотки №1), Н2-К2, Н3-К3.

На некоторых движках для облегчения распознавания концов обмоток их выводят из разных отверстий на одну или другую сторону. Как например на фото снизу.

Но не всегда можно доверять таким выводам. Поэтому проверить все вручную никогда не помешает.

Если никаких обозначений и букв на барно нет, и вы не знаете, где у вас начало, а где конец обмотки, читайте инструкцию под спойлером.

В помощники берете мультиметр и устанавливаете его в режим замера сопротивления.

Одним щупом дотрагиваетесь до любого из шести выводов, а другим поочередно прикасаетесь к остальным пяти проводам, тем самым, ища соответствующую пару.

При ее нахождении на табло мультиметра должна высветиться цифра, показывающее некое сопротивление в Омах.

В остальных случаях с другими проводами сопротивление будет равняться бесконечности (обрыв).

Отмечаете данную обмотку бирками и переходите к оставшимся проводам. Таким нехитрым способом буквально за одну минуту можно «вызвонить» концы всех обмоток.

Однако это еще не все. Главная проблема заключается в том, что вы пока не знаете, какой из двух выводов является началом обмотки, а какой ее концом.

Для того, чтобы это выяснить, соединяете между собой по два вывода от разных обмоток. То есть, условное начало V1 первой обмотки, соединяем с условным концом второй обмотки — U2.

При этом у вас пока нет точной информации начало это или конец. Вы их сами так промаркировали для себя, чтобы сделать последующие замеры.

На другие концы этих двух обмоток (U1 и V2) подаете переменное напряжение 220В или меньше. Зависит это от того, на какое напряжение рассчитан ваш движок.

Смысл всего этого действия – замерить какое напряжение появится на концах третьей обмотки W1-W2. Это так называемый метод трансформации.

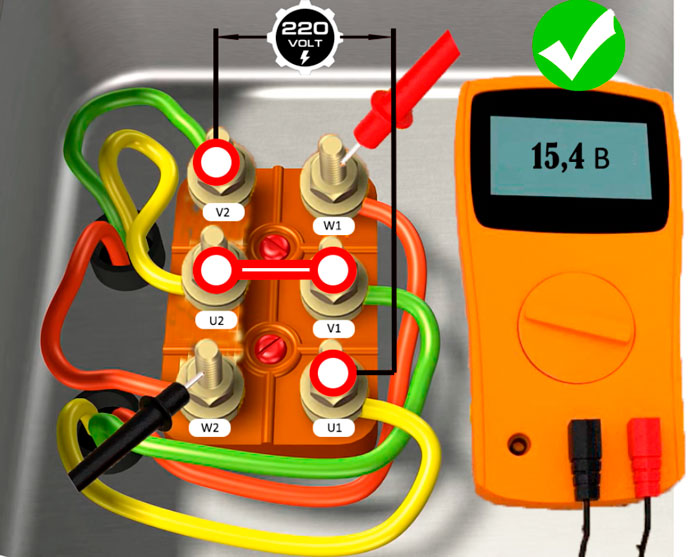

Если между W1-W2 будет какое-то значение (10-15В или больше), значит первые две обмотки у вас включены согласовано, то есть правильно. Все подписанные концы V1-V2, U1-U2 вы угадали верно.

Бирки на них менять не нужно.

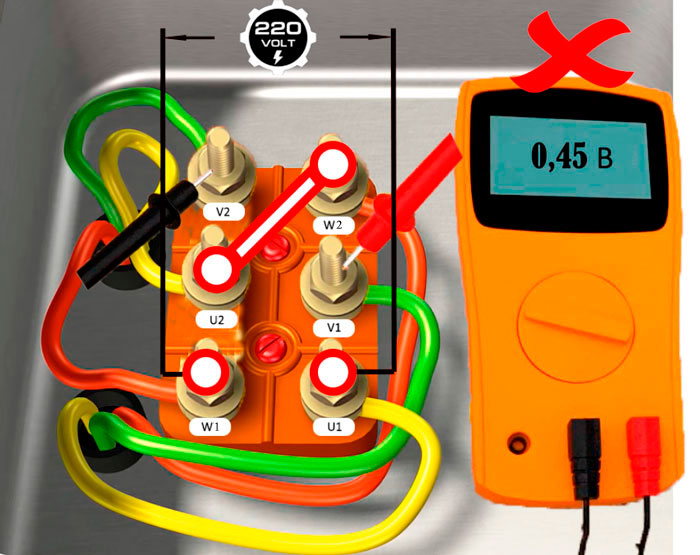

Если же напряжение между W1-W2 будет очень маленьким или его вообще не будет, то получается, что первые две обмотки вы включили по встречной схеме (неправильно). Бирки на одной из обмоток придется поменять местами.

Разобравшись с двумя фазами переходим к третьей. Здесь процедура та же самая. Соединяете между собой условные начало и конец W1 и U2, а на U1 и W2 подаете 220V.

Замеры делаете между выводами V1 и V2. Если угадали, то двигатель может даже запуститься на двух фазах, ну или по крайней мере между V1 и V2 будет несколько вольт.

Если нет, то просто поменяйте местами бирки W1 и W2.

Второй метод определения начала и конца обмоток еще более простой.

Сперва находите три разные обмотки, как было указано выше. Соединяете их последовательно (условный конец первой с началом второй U2-V1, а конец второй с началом третье V2-W1).

На два оставшихся вывода U1-W2 подаете напряжение 220В. После этого поочередно подносите лампочку к концам каждой из обмоток (U1-U2, V1-V2, W1-W2).

Если она горит везде с одинаковой яркостью, то вы угадали со всеми выводами.

Если яркость будет отличаться, это говорит о том, что данная обмотка перевернута по отношению к двум другим.

На ней бирки нужно поменять местами. Вообще-то по ТБ с лампочкой в качестве контрольки уже давно запрещено работать, поэтому вместо нее лучше используйте мультиметр с функцией замера напряжения.

Для определения частоты по первому способу вам потребуется обычный китайский стрелочный мультиметр (аналоговый, не электронный!).

Определять частоту нужно при положении переключателя мультиметра в режиме измерения тока (100мА). Далее подключаете измерительные щупы в соответствующие разъемы:

Принцип работы тахометра достаточно простой

Есть несколько разновидностей конструкции:

Электрическая схема импульсная

На вал, частота которого измеряется, устанавливается метка, излучающая любое поле. Чаще всего это маленький магнит.

Рядом с валом размещается считывающее устройство – датчик. На нем формируются импульсы, соответствующие скорости вращения вала.

Электронная схема принимает сигналы, и выводит их на устройство отображения. Вместо пары магнит-датчик иногда применяется фото и светодиод.

Тогда на вал устанавливается диск с отверстием, и считывание происходит по вспышкам света.

Преимущество схемы – идеальная точность. Фактически, это цифровое устройство, работающее без погрешностей. Кроме того, такая схема не отбирает мощность у двигателя.

Недостаток – требуется электропитание. Это исключает применение прибора в чисто механических агрегатах.

Электрическая схема генераторного типа

Вал механизма соединен с компактным генератором. В зависимости от скорости вращения, меняется величина вырабатываемого напряжения.

Показания снимаются прибором, работающим по принципу вольтметра. Иное название – тахометр постоянного тока. Главное преимущество – нет необходимости в источнике питания.

Индукционный тахометр

Это также генераторная схема, только в данной конструкции применяется машина асинхронного типа. На катушки статора подается питание, и при вращении ротора происходит возбуждение и линейное увеличение напряжения. У таких приборов высокая погрешность, и они не являются энергонезависимыми. Зато снятие показаний (в отличие от тахометра постоянного тока) происходит уже на малых оборотах.

Механический тахометр

Система автономная, для работы не требуется ни питания, ни управляющих схем. На валу (5) жестко закреплен постоянный магнит (4). При вращении магнита возникает вихревое поле, которое увлекает за собой чашу (3) из магнитного материала.

Вращению чаши препятствует спиральная пружина (2). Чем выше скорость вращения, тем сильнее отклоняется вал со стрелкой.

Главное достоинство прибора – простота конструкции и отсутствие необходимости в электропитании. Недостатков два: высокая погрешность и сдвинутый нижний предел измерений. При малых оборотах стрелка не отклоняется.

Мы рассмотрим самое востребованное применение тахометров – автомобиль.

Любой механизм вращения (в нашем случае – коленчатый вал автомобиля) имеет предел нагрузки. То есть, силовая структура и подшипники могут выдержать определенную скорость.

Кроме того, остальные механизмы мотора также рассчитаны на предельно допустимую частоту оборотов.

Поэтому установка прибора контроля обязательна для любого современного ДВС. Исключение составляют лишь маломощные моторы для мотоциклов и мопедов.

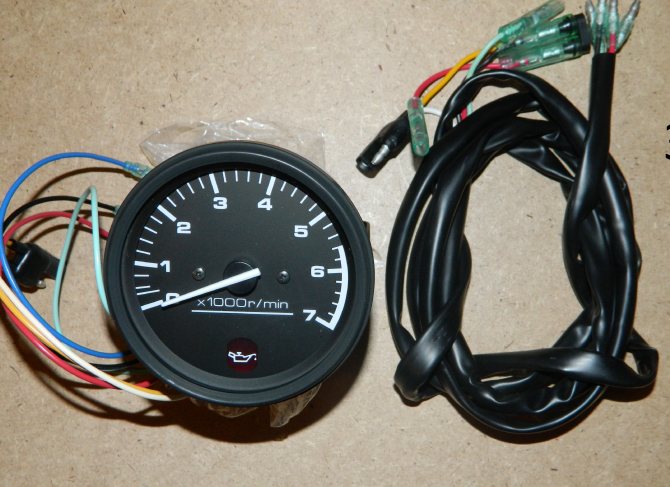

Для контроля за оборотами коленвала нужен тахометр. В большинстве автомобилей (особенно с механическими КПП), показания прибора дают водителю возможность правильно выбирать момент перехода на следующую ступень.

Изготовление тахометра своими руками на базе Arduino, подробное видео.

В машинах с автоматической трансмиссией, схема подключения тахометра подает сигнал в модуль управления. Электроника не даст мотору выйти за разрешенные пределы.

Если ваш прибор перестал подавать признаки жизни, необходима диагностика. Как проверить тахометр в домашних условиях?

В автомобилях, оснащенных интерфейсом OBD II, проверка осуществляется с помощью сканера. Также электронный тахометр можно проверить с помощью любого генератора импульсов. В качестве эталона используем осциллограф, частотомер, или заведомо исправный прибор.

Механический тахометр проверяется с помощью дрели или шуруповерта. Хорошо, если есть регулятор оборотов. Хвостовик тросика крепится в патроне, корпус прибора жестко закрепляется.

Ремонт тахометра не такая сложная задача, если это не модуль электросхемы. После локализации неисправности, меняется неисправный компонент.

Проводка, контакты датчика, сам датчик, оторванный магнитик на коленвале. Как правило, причина поломки именно в этих деталях.

С механикой еще проще. Надо просто заменить изношенный узел на новый, либо приобретенный на авторынке.

Автомобили с механическими тахометрами, как правило, относятся к сильно подержанным, так что найти б/у запчасть не сложно. Подключение тахометра после ремонта калибровки не требует.

Настройка частично или полностью разрегулированного карбюратора

После технического обслуживания, например, разборки и промывки или предшествующих неудачных попыток настроить этот узел может оказаться полностью разрегулированным. Настолько, что мотопила вообще не будет заводиться. В этом случае настраивать устройство системы питания двигателя надо в 2 этапа, условно называемых:

  • базовый – при неработающем двигателе;
  • окончательный – производится на прогретом двигателе.

На первом этапе регулировочные винты «L» и «H» медленно вкручиваем ПОЧС до упора. При этом не надо прилагать больших усилий и пытаться затянуть их. Затем отворачиваем оба винтика обратно – для многих моделей пил на 1 оборот. А для каких-то – на 1,5 оборота. Могут быть и другие установки. Это надо уточнять в технической документации на бензопилу. У ряда моделей подсказка нанесена прямо на крышку их корпуса вблизи регулировочных винтов.

Это будет выполнена рекомендуемая заводская базовая настройка карбюратора. При этом винт «S» («LA», «T») ни в коем случае не трогаем, если только конечно его уже не крутили. Когда он уже скручен, придется поработать и с ним. Медленно вкручиваем «S» ПРЧС до упора.

Переходим к окончательному этапу. Пытаемся завести двигатель. Если не было никаких манипуляций с регулировкой «S» («LA», «T») и в точности как рекомендуется установлены «L» и «H», то он должен запуститься.

Если «S» пришлось по указанным выше причинам закрутить, то мотор, скорее всего, сразу не заведется. Необходимо будет после каждой попытки подкручивать этот винт на 1/4 оборота ПОЧС и снова пробовать завести движок. В конце концов он должен заработать.

Затем прогреваем двигатель 10 минут. Если после его запуска или в процессе прогревания мотор работает неустойчиво или начала двигаться цепь, то надо медленно и аккуратно вращать «S» («LA», «T») ПРЧС. Как только движок начнет работать устойчиво и/или остановится цепь, сразу прекращаем регулировку. Если мотор глохнет, то подворачиваем этот винт на 1/8–1/4 (смотреть в техдокументации) оборота ПОЧС.

В процессе прогревания обороты холостого хода могут начать повышаться, тогда, опять же, необходимо будет «S» («LA», «T») начать медленно подворачивать ПРЧС, пока они на слух не станут нормальными. На уже прогретом моторе продолжаем регулировку узла системы питания, как это описано в предыдущей главе.

Настройка

Тахометр на авто, своими руками изготовленный, может потребовать настройки. Поскольку в машинах обычно за один оборот вала мотора индикатор выдает пару импульсов, то при калибровке устройства следует частоту генератора устанавливать вдвое выше.

Чтобы настройка тахометра не вызывала трудностей, необходимо изучить принцип работы мостовой схемы. Например, при равенстве соотношений величин резисторов, напряжения в точках равны, а значит, ток не протекает и стрелка стоит на нуле. Если снизить величину первого резистора, напряжение в одной точке повысится, а во второй останется без изменений. Ток пойдет через миллиамперметр и стрелка начнет движение. Это значит, что при постоянном напряжении во второй точке и изменения этого показателя в первой точке, стрелка тахометра будет перемещаться относительно шкалы.

Общее описание устройства

Тахометр представляет собой прибор небольшого размера, который устанавливается на двигатель. Простой механизм позволяет считывать информацию без прямого присоединения к установке с помощью силового провода от свечей зажигания (СЗ). Полученные данные о мотопробеге и количестве оборотов отображаются на экране.

В зависимости от вывода сведений на монитор устройства подразделяются на аналоговые и цифровые. В аналоговых приборах параметры оборотов лодочного мотора отображаются стрелочным указателем. Датчики преобразуют электронный сигнал и выдают на индикатор. Аналоговые тахометры для лодочных моторов состоят из таких узлов:

  • электронной микросхемы;
  • электропроводки;
  • градуированной шкалы или светодиодов, закрепленных друг за другом;
  • стрелочного указателя текущих величин;
  • электромагнитной катушки с осью стрелки;
  • считывающего устройства в виде прерывателя или индуктивного датчика.

В цифровых аппаратах информация выводится на цифровой дисплей. Они преобразовывают аналоговый импульс в цифры, распознающиеся микроконтроллерами. Цифровые тахометры включают следующие механизмы:

  • 8-разрядный аналогово-цифровой преобразователь;
  • главный процессор, преобразующий аналоговый сигнал в последовательные значения 1 и 0;
  • ЖК-дисплей;
  • оборотный датчик-прерыватель, используемый с усилителем или шунтами, в зависимости от устройства;
  • микросхема обнуления.

Такие приборы дополнительно оборудованы разными измерителями, например датчиками температуры, давления или скорости.

Тахометры по типам работающего двигателя подразделяются на:

  • универсальные, подходящие под все типы моторов;
  • специальные, предназначенные для двух- или четырехтактных двигателей.

На отечественном рынке присутствуют силовые установки, в которых отсутствует генераторный сигнал, поэтому для лодки подойдут тахометры индукционного типа с собственным источником питания (ИП).

Назначение электронного прибора для измерения оборотов

За счет тахометра возможно узнать число оборотов двигателя за одну минуту. Он является устройством, который считывает импульсы с изолятора свечи или высоковольтного провода, когда происходит искрообразование. Внутри него есть микропроцессор, который пересчитывает импульсы в обороты. Все результаты видны на экране.

Основная задача тахометра – точная регулировка карбюратора бензопилы на всех рабочих режимах: холостой ход, максимальная мощность.

Для тех, кто все-таки хочет настроить карбюратор бензопилы без тахометра, настоятельно рекомендуем почитать статью про настройку китайской пилы, она предостережет вас от серьезных ошибок.

Вот так выглядит перегретый поршень бензопилы, который разрушился в результате перегрева, из-за работы на оборотах, превышающих максимально допустимые.

Настройка карбюратора необходима в следующих случаях:

  • бензопила неустойчиво функционирует;
  • пила сразу глохнет после того, как ее завели;
  • пила не заводится;
  • обороты холостого хода завышены или занижены;
  • карбюратор после ремонта или его заменили на новый;
  • расход топлива сильно вырос;
  • фиксация одного или нескольких регулировочных болтов сильно ослабла.

Далее приведены виды тахометров для бензопил.

Тахометры могут быть проводными и беспроводными. Вторые стоят дороже первых.

Если используется проводной вид, то требуется обеспечить доступ к высоковольтному проводу свечи. Минусом таких устройств является то, что требуется демонтировать крышку и воздушный фильтр, чтобы иметь доступ к проводу. Подсоединение можно сделать:

  1. За счет зажима, находящегося на конце шнура.
  2. При помощи обмотки, которая фиксируется за счет изоляционной ленты или пластикового хомута.

Тахометры без подсоединения провода являются более удобными в использовании. Этот вид приборов позволяет сделать замеры оборотов двигателя на расстоянии 15-20 см от изоляционного колпачка.

Ниже представлен обзор лучших марок тахометров.

Это самый дешевый тахометр, в его комплектации даже нет крокодильчика, вместо него придется просто накручивать провод. Зато цена радует.

Самый простой тахометр, без крокодильчика

Из функционала стоит отметить следующее:

  • имеет большой ЖК-дисплей;
  • есть функция сброса до нуля часов;
  • производит считывание до 10 000 часов, а потом производит перезагрузку до нуля;
  • способен считать до 99 999 оборотов в минуту;
  • настройку времени обслуживания можно запрограммировать;
  • есть функция напоминания о необходимости замены масла;
  • тахометр этого вида может работать на всех двигателях, тип двигателя можно выбирать с помощью кнопок S1 и S2;
  • есть функция защиты от брызг.

Рекомендуем посмотреть видео – обзор на данный тахометр, заказанный из Китая, автор интересно и подробно рассказывает про прибор. Рассказывает про функционал, настройку, разбирает сам прибор, чтобы показать, что внутри и в конце показывает пример работы на бензокосе (разницы с бензопилой в принципе работы нет).

Благодаря более мощному процессору, имеет лучший функционал, быстрее работает, но и стоит дороже. В руках он выглядит более солидно, пластик крепче, кнопки легче нажимаются. Сборка гораздо лучше предыдущего. Для частого использования будет гораздо лучше, чем первый вариант

Из особенностей стоит отметить:

  • функция отображения моточасов;
  • может использоваться только с бензиновым двигателем внутреннего сгорания;
  • для подключения необходимо провести наматывание контактного провода вокруг свечного провода. Длина провода составляет 1,5 метра;
  • прибор не работает с 4-х тактными моторами, но для бензопил такой и не нужен.

Этот тахометр для бензопилы больше подойдет для любителей «беспроводных технологий». Его главное преимущество – это способность измерения оборотов без использования проводов. Очень экономит время, т.к. позволяет практически молниеносно проводить измерение оборотов двигателя.

  • имеет большой цифровой ЖК дисплей.
  • корпус имеет специальную форму, за счет которой он удобно помещается в руке;
  • есть функция автоматического сохранения значений в памяти устройства;
  • корпус жесткий, сделан из АБС пластика.

Теперь клюет только у меня!

Эту щуку поймал с помощью активатора клева. Раньше никогда таких не ловил, теперь же каждый раз привожу с рыбалки трофейные экземпляры! Настало время и вам гарантировать свой улов. Приобрёл по случаю б.у не дорого тахометр RL-HM026A для лодочного мотора. Новая модель тахометра RL-HM026A стала влагозащищенной и имеет более усовершенствованную конструкцию, чем предыдущие программируемые модели компании RunLeader. В настоящий момент данная модель однозначно более предпочтительна всем старым моделям с двумя кнопками «S1» и «S2», которые выглядят так.

Прибор может использоваться на большинстве бензиновых двигателей от одного цилиндра лодочного мотора, газонокосилки и иной мототехники до 8-цилиндровых больших двигателей. Настройки регулируются пользователем.

Для установки правильного режима работы прибора первоначально произведите выбор своего типа двигателя. Для этого: 1. Нажмите кнопку «SELECT» несколько раз пока на экране не появится «1P1r». Удерживайте кнопку «SELECT» пока в правом верхнем углу экрана не появится «SET». Отпустите кнопку. Для перехода между режимами установки нажимайте кнопку «SELECT» . 2. Выберете тип своего двигателя (1P1r, 3P1r, 4P1r и т.д.) 8P1r = 8 искр на 1 оборот 6P1r = 6 искр на 1 оборот 4P1r = 4 искры на 1 оборот 3P1r = 3 искры на 1 оборот 2P1r = 2 искры на 1 оборот (двухтактный двухцилиндровый двигатель с одноканальной системой зажигания) 1P1r = 1 искра на 1 оборот (двухтактный одноцилиндровый двигатель и двухтактный двухцилиндровый двигатель с двухканальной системой зажигания, установлены одна или две раздельные катушки зажигания, каждая на свою свечу зажигания) 1P2 r = 1 искра на 2 оборота (четырехтактный двигатель с классической системой зажигания, имеющей распределитель) 3. Подождите в течение 30 секунд пока дисплей не вернется в режим «накопительный счетчик моточасов» («TOT» ). 4. Теперь тахометр готов к использованию Установка по умолчанию: 1P1r

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
