Бензопилы Партнер — особенности
Многие источники утверждают, что именно эта шведская фирма выпустила первые серийные бытовые бензопилы в Европе. А произошло это в 1949 году.
Симптомы неправильных настроек карбюратора
Если пила на холостом ходу выбегает или максимальная скорость не достигается, часто неправильные настройки карбюратора такого поведения несут ответственность. В сегодняшней статье мы объясняем, как правильно регулировать карбюратор. Наиболее распространенными явлениями являются. Перед изменением настроек карбюратора некоторые рукоятки должны быть сделаны заранее. Прежде всего, необходимо обеспечить, чтобы топливный фильтр и воздушный фильтр были безупречны и, прежде всего, были чистыми. Это включает проверку свечей зажигания.
У нас принято считать, что это неплохие китайские пилы, и отчасти это так – большинство из продаваемых на нашем рынке бензопил Партнер собраны именно в Китае, о чем честно написано на их шильдиках. Но кроме Китая, пилы этого бренда производят также в Америке, Италии, Норвегии и Англии, и приобрести в России их также можно.
Неисправность системы зажигания
Уплотнения также должны быть проверены. Эти компоненты могут вызывать подобное поведение. Устройство должно быть в технически совершенном состоянии. Некоторые производители также имеют другие отклонения здесь. Этот винт используется для регулирования скорости и, следовательно, фазы ускорения. Этот винт используется для регулирования резервного газа. На некоторых устройствах этот винт может отсутствовать или обозначен иным образом. По этой причине всегда следует использовать инструкции.
Перед настройкой карбюратора необходимо выполнить основные настройки. Это нужно делать с чувством. Затем открутите один оборот еще раз. В инструкциях. Основные настройки используются для безопасного ввода в эксплуатацию. Медленно увеличивайте обороты двигателя, пока цепь или ротор не перестанут работать, и двигатель не работает при холостом ходу. Проверьте настройки снова и снова.
Кроме того, проверьте переход между полным дросселем и холостым ходом.
Это нужно делать осторожно с небольшими шагами.
Настройки карбюратора могут привести к повреждению машины.
Уже более 10 лет данный бренд принадлежит концерну Хускварна – одному из ведущих производителей в данном сегменте, что сказывается не только на конструктивных особенностях пилы, но и на широчайшей сети сервисных центров, способных быстро и качественно ее обслужить.
Мало кто знает, но впервые тормоз цепи бензопил и система подогрева ручек была применена именно на бензопилах Партнер, поэтому недооценивать их не стоит.
Поэтому всегда работайте с осторожностью. Производители указали спецификации для действующих параметров. Эта информация должна быть рассмотрена
Так как невозможно составить точные инструкции для всех устройств, мы не гарантируем ущерб, вызванный настройками карбюратора. Точная настройка может производиться только с помощью спидометра
Эта информация должна быть рассмотрена. Так как невозможно составить точные инструкции для всех устройств, мы не гарантируем ущерб, вызванный настройками карбюратора. Точная настройка может производиться только с помощью спидометра.
Это означает, что минимум, который мы должны иметь, составляет 8 частей воздуха для каждой части топлива и не более 18 частей воздуха для 1 части топлива. Здесь мы можем наблюдать, что нам нужно много воздуха, чтобы сжечь 1 часть топлива. Что такое стехиометрическое соотношение? Стехиометрическое соотношение обсуждается при полном сгорании. Это соотношение будет зависеть от типа используемого топлива.
Существует около 30 модификаций бензопил этого бренда. От самой маломощной пилы Партнер 340S из выпускаемых сегодня, и имеющей 1,44 кВт мощности при 13500 об/мин, до самой мощной Партнер 842, с ее 1,6 кВт при 12 тыс. об/мин.
Но, пожалуй, самой покупаемой в России остается 350-я модель.
Как факт, мы скажем вам, что для сжигания 1 л топлива нам нужно около 000 литров воздуха. Что такое «Богатая смесь» и «Плохая смесь»? Мы будем говорить о богатой смеси или плохой смеси по отношению к топливу, то есть богатому наличием избытка топлива и избавлению от нас, или плохому из-за недостатка топлива.
Какие могут возникнуть поломки
Богатая смесь: содержит больше бензина, чем необходимо. Мы удаляем части воздуха по стехиометрическим, поэтому у нас избыток топлива или что то же самое, нам не хватает воздуха. Плохое сочетание: содержит меньше бензина, чем стехиометрический. В этом случае мы имеем избыток воздуха.
Проведение разборки
Перед тем как приступать к регулированию карбюратора бензиновой пилы «Партнер-350», необходимо во всех подробностях изучить конструкцию узла. Поскольку она используется практически в неизменном виде во многих моделях, приведенные ниже рекомендации являются актуальными для подавляющего большинства из них.
Снимая элементы, следует проявлять максимальную аккуратность, раскладывая их в том же порядке, в котором они демонтировались. Это облегчит последующее выполнение сборки. Верхняя крышка удерживается тремя болтами, их нужно снять. После этого станет виден слой поролона, служащий в качестве элемента воздушного фильтра. Чтобы снять тягу привода, нужно избавиться от бензинового шланга. Выполнить регулирование карбюратора мотопилы «Партнер-350» нельзя без снятия наконечника тросика, это нужно сделать на следующей стадии. Располагающийся с левой стороны от штуцера топливный шланг надо скинуть. После выполнения всех вышеуказанных процедур можно отсоединить карбюратор и приступать к его регулированию. Данный механизм является очень сложным, по этой причине в ходе выполнения последующей разборки при снятии деталей необходимо проявлять чрезвычайную аккуратность. Без этого их легко потерять ввиду их малого размера.
Маховик не работает
Маховики в этой пиле ломаются довольно редко. Чаще всего это происходит из-за перегрева двигателя. В этом случае ремонт бензопилы «Партнер 350» своими руками должен начинаться с снятия защитного покрытия. После этого двигатель сначала проверяется. В некоторых случаях шина может выгорать. Если он не потемнел, вы можете сразу перевернуть маховик.
Чтобы облегчить его получение, вы должны сначала отсоединить кривошип. Он расположен прямо над маховиком. Для этого вам понадобится крестовая отвертка Phillips. После этого маховик можно легко отвинтить от панели
Особое внимание следует уделить изучению его головы. Если он деформирован, то маховик придется заменить
В этом случае в магазине необходимо указать точный диаметр головы.
Настройка пилы своими руками
Неправильный контроль карбюратора будет иметь тот же результат.
Цепь не жирная. Чтобы избежать перегрева и натяжения цепи, смазка рабочего блока должна быть автоматической. Когда масло подается через каналы, они могут быть забиты мелкой древесной пылью. После каждого цикла работы очиститель и пыль следует очищать от пыли и грязи.
Если происходит утечка, проверьте целостность трубы и закройте соединение с резервуаром. Поврежденный шланг заменяет или временно закрывает отверстие герметиком. Отремонтируйте масляный насос.
Для ошибок в цепной пиле, партнер 350 считается неисправностью деталей для длительного использования. Если звездочка, шина, резиновые уплотнения против вибрации изношены или если цепь забита, вы должны принять меры своевременно. В сложных условиях эксплуатации их необходимо контролировать, заменять, затачивать, затягивать своевременно.
Партнер для моторных пил 350 на работе — видео
Как отрегулировать бензопилу
Остановить карбюратор своими руками на бензопиле
Настройте карбюратор 350 карбюраторов Ремонт бензопилы
Партнер — Все о ремонте инструмента
2020 Палец на средних и коротких волосах 20 фотографий
» Строительство
Достоинства и недостатки бензопил
Продукция бренда Партнер имеет ряд особенностей, которые выгодно отличают их от аналоговых моделей. Так, к ним относятся:
Новейшие технические разработки, которые обеспечивают надежную и стабильную работу.
Автономность работы, которая позволяет использовать пилу без наличия бесперебойного доступа к постоянному источнику питания.
Повышенный рабочий ресурс цепи, не требующей частой замены.
Высокая пожаробезопасность, что особенно важно во время беспрерывной работы.
Увеличенная шина, которая позволяет распиливать толстые бревна и пиломатериал с большим сечением без особых проблем.
Высокие показатели эргономичности. Система понижения вибрации обеспечивает комфорт во время работы.. Серьезных конструктивных недостатков в бензиновой технике Партнер практически нет
Согласно отзывам пользователей, отдельные замечания касаются качества пластмассы, бюджетного ресурса пильной гарнитуры, повышенной траты цепной смазки
Серьезных конструктивных недостатков в бензиновой технике Партнер практически нет. Согласно отзывам пользователей, отдельные замечания касаются качества пластмассы, бюджетного ресурса пильной гарнитуры, повышенной траты цепной смазки.
Как Заменить Масляный Насос На Бензопиле Партнер
Неисправности и ремонт бензопилы 350 собственных рук партнера
Chainsaw Partner 350. одна из самых распространенных бензиновых пил. Очень часто их владельцы задают вопросы о том, как ремонтировать Partner 350. После прочтения статьи вы узнаете ответы на вопросы о том, как диагностировать проблемы в Партнере, а также как их решать самостоятельно.
ВАЖНЫЙ. Опытный электрик налил в сеть секрет, как платить за электричество вдвое меньше, законным путем. Прочитайте больше
Диагностика бензопилы Partner 350
Правильное определение неисправности, это уже более половины ремонта. В случае неисправностей из-за того, что пила не начинается, суть диагноза. проверить искру и наличие топлива в цилиндре, поскольку в бензопиле нет ничего, чтобы сжечь или ничего не поджечь ,
Проверка искры
Чтобы проверить искру, необходимо отвинтить свечу зажигания, установить ее в колпачок высоковольтного провода и прикрепить к цилиндру (на свечи должна быть масса)
Затем потяните стартер несколько раз, осторожно глядя на свечу. Искры не будут, если в бензопиле Partner 350 такие сбои, как:
- дефектная свеча (исключается только путем замены ее известным благом);
- сломанные провода в системе;
- неисправность кнопки управления зажиганием;
- неисправная катушка зажигания;
- отсутствие зазора между катушкой и маховиком;
- поломка ключа между коленчатым валом и маховиком.
Тестирование топлива
Первый признак того, что цилиндр не получает топлива, представляет собой сухую свечу зажигания. Открыв сухую свечу, следующая вещь, которую вам нужно сделать, чтобы более точно определить неисправность, заключается в том, чтобы попытаться запустить 350 сопел партнера в цилиндр через отверстие для свечи, не более 5 мл бензина. Если бензопила не запускается, то, скорее всего, в ней нет сжатия или недостаточно запустить двигатель. Причины:
- износ процессора;
- тепловой захват цилиндра или поршня;
- Кусание из-за проникновения инородного тела в GPG.
Если после того, как свеча была заполнена бензином, пила была запущена, тогда проблема в карбюраторе или топливной линии партнера 350. Необходимо провести полную диагностику топливной системы.
Диагностика подшипников
Проведя диагностику бензопилы, необходимо проверить подшипники коленчатого вала на наличие игры. Для этого маховик должен быть выдвинут вверх и вниз. Если есть какая-либо игра, подшипники необходимо заменить.
Также не забудьте проверить ход коленчатого вала коленчатого вала. Для этого поршень должен быть зафиксирован в верхнем положении и постепенно толкать маховик влево вправо, имитируя его естественное движение. Если есть какая-либо игра, необходимо заменить коленчатый вал Partner 350.
инструменты
Чтобы разобрать партнер 350, потребуется несколько специальных инструментов:
- Ключ сцепления (можно купить или изготовить из подходящей головки).
- Поршневая остановка.
- Набор шестигранников Torx.
- Мягкий металлический молоток.
Для удобства разборки партнеру 350 понадобятся пинцет и медицинский зажим. Из обычных инструментов вам нужно иметь отвертку или беспроводную дрель с набором насадок, молоток.
Алгоритм и описание процесса разборки
Если вам нужно полностью разобрать бензопилу Partner 350, первым делом начать разборку. это очистка пилы компрессором. Затем цепные пилы удаляются в следующем порядке:
- цепной тормозной колпачок и пильный комплект;
- верхняя крышка;
- ручка пилы;
- стартер.
Основные неисправности
Для бензопилы Партнер характерными являются следующие типы неисправностей:
- нарушения работы двигателя, например, проблемы с зажиганием, подачей топлива или выхлопной и поршнево-цилиндровой системами;
- выход из строя узлов карбюратора, например узла муфты, тормоза цепи или системы смазки.
Причины сбоев могут быть разными, но чаще всего это неправильная эксплуатация, недостаточное количество масла или некачественная топливная смесь.
Как снять и разобрать
Исправление неисправностей карбюратора бензопилы возможно только после того, как деталь эту будет снята. А для этого нужно разобрать непосредственно бензопилу. Выполнять эту работу придется в следующей последовательности:
- Снять все узлы в строгом порядке. Сначала крышку тормоза цепи и пильную гарнитуру, затем верхнюю крышку, рукоятку пилы и стартер.
- После того как эти части будут сняты, необходимо прочистить пилу с помощью компрессора с насадкой.
- После этого нужно заткнуть впускное окно, поскольку есть риск попадания грязи и посторонних предметов внутрь.
Чистка
Чистить карбюратор можно разными способами, чаще всего делают это воздухом. Последовательность выполнения работы следующая:
- Открутить верхний болт крышки детали.
- Снять прокладку клапанов. После этого нужно сеточку продуть сжатым воздухом. При этом дуть надо не вплотную, а на небольшом расстоянии.
- Других частей карбюратора снимать не надо. Для чистки поверхности можно использовать специальную жидкость.
- Теперь карбюратор нужно собрать, крепя детали в обратной последовательности.
Другие ремонтные работы
Для эффективной работы бензопилы Партнер могут потребоваться и другие ремонтные работы. Выполнить руками своими ремонт несложно.
Наиболее частой проблемой является отсутствие:
- искры в свече (нужно либо прочистить зазор на свече, либо сменить катушку или маховик на аналогичные детали);
- подачи топлива (причиной может быть засор шланга или топливного фильтра);
- подачи воздуха (требуется промывка воздушного фильтра).
Описание модели
Бензопила оснащена двухтактным бензиновым двигателем 1,8 л.с. Благодаря компактным размерам, массе всего 4,6 кг удивительно легка в работе. Основные технические параметры говорят сами за себя: длина шины 0,4 м, шаг цепи 9,3 мм, толщина звена 1,3 мм.
Бензопила Partner P350S
Бензопила Партнер предназначена для бытового использования: заготовка дров, проведение мероприятий по расчистке сада, распил нетолстых бревен, несложные строительные работы. Для интенсивного профессионального использования на больших нагрузках такой агрегат не предусмотрен.
- Модификация Partner P350S отличается выгодными преимуществами, в сравнении с аналогичным оборудованием других брендов, антивибрационной системой, блокировкой включения.
- Высокотехнологичная система очистки воздуха соответствует категории CCS, что позволяет максимально продлить эксплуатационный срок фильтра и в значительной мере сокращает необходимость дополнительных ТО.
- Система подачи горючего с топливоподкачивающим насосом (праймер) обеспечивает быстрый запуск бензопилы Partner P350S независимо от температуры окружающей среды.
- Инерционный тормоз цепи может быть активирован двумя способами.

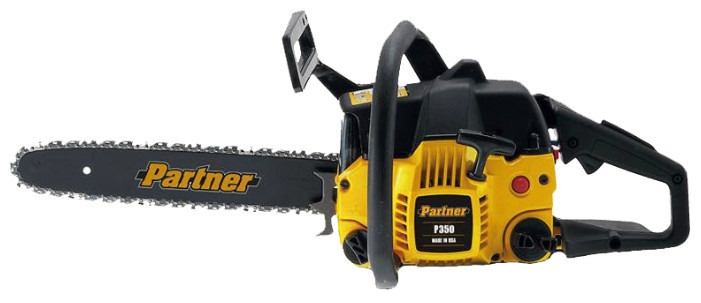

Обзор пилы Партнер 350
Именно ее мы и рассмотрим подробнее.
Технические характеристики:
- мощность 1,52 кВт;
- рабочий объем 36 см3;
- частота вращения на холостом ходу 3000 об./мин;
- максимальная рекомендуемая частота вращения 13000 об./мин;
- длина пильной шины 40 см;
- шаг цепи 3/8».
Допускается применение пильных шин длиной 45 см, но для этой длины пила, все же, слабовата.
Пила снабжена ручным тормозом цепи, системой легкого старта, праймером для подкачки топлива, регулятором воздушной заслонки карбюратора, имеет хромированные стенки цилиндра и систему воздухоподготовки циклотрон. Собрана она довольно качественно и, уступая в классе более именитым одноклассникам от Хускварны и Штиля, превосходит по своим потребительским характеристикам практически все другие бензопилы бытового сегмента.
Устройство карбюратора
После принятия решения о регулировке мотопилы «Партнер-350» первым делом следует изучить конструктивные особенности ее деталей. Важнейшей составной частью системы является диффузор, служащий в качестве сужающего приспособления для повышения скорости потока подаваемого кислорода. Диффузор расположен непосредственно возле входного отверстия, сквозь которое осуществляется подача топлива. Регулирование потока поступающего кислорода производится при помощи имеющейся в конструкции карбюратора трубки с поперечной заслонкой. Подача топлива осуществляется через распылитель, имеющий вид иглы. В конструкции карбюратора также предусмотрена поплавковая камера, предназначение которой состоит в регулировании подачи топлива при входе в канал.
Бензопила Партнер 350 с Неисправности и их устранение. Неисправности и их устранение
Бензопила Партнер 350 неисправности получает главным образом при нарушении правил эксплуатации. Устранение большинства проблем требует наличия опыта работы с бензоинструментом, знания принципов функционирования двухтактных двигателей.
Но, как показывает практика, ремонт бензопилы своими руками возможен даже в полевых условиях. Главное — перед тем как ремонтировать, правильно диагностировать причину поломки, чтобы не выполнять лишнюю работу и не усугубить ситуацию.
Поломки нового инструмента наиболее часто связаны с топливной системой, а уже проработавшая продолжительное время пила, имея изношенные детали, может сильно затруднить поиск неисправности.
Поэтому важно своевременно производить регулировку и профилактические работы, чтобы потом не заниматься ремонтом самому в неподходящих условиях
Почему не заводится
Если не заводится бензопила, то основных причин может быть несколько, указаны они в порядке частоты возникновения:
- отсутствие топлива в бензобаке;
- тумблер остановки не переведен в рабочее положение;
- зажат предохранительный тормоз;
- засорен или не отрегулирован карбюратор;
- неисправна система зажигания.
Первые три причины неработоспособности устройства встречаются у неопытных пользователей, а последние две требуют безотлагательного вмешательства.
Определить неисправность системы зажигания просто. Нужно выкрутить свечу и, если она внешне исправна, прислонить ее резьбовой частью к металлической поверхности инструмента, затем потянуть стартер. Проскакивание искры говорит об исправности зажигания.
К неисправностям топливной системы приводят:
- засорение жиклеров карбюратора;
- засорение топливного фильтра;
- нарушение целостности топливных шлангов;
- неправильная настройка;
- потеря герметичности картера (неисправность сальников коленвала или прокладок картера).
Если пила заводится и глохнет, для начала нужно отрегулировать холостой ход, поскольку эта регулировка сбивается наиболее часто.
Двигатель глохнет при нажатии на газ в таких случаях:
- неправильная регулировка или засорение жиклеров;
- срабатывание автоматического тормоза;
- излишнее натяжение цепи.
Бензопила глохнет под нагрузкой , в основном только при неисправностях карбюратора. При небольшой нагрузке пила может работать нормально, но максимальной мощности она не достигает и глохнет.
Как отрегулировать бензопилу
Регулировка карбюратора своими руками может потребоваться в процессе эксплуатации пилы и после ремонта топливной системы. Регулировка карбюратора бензопилы является ответственным делом.
Неправильная настройка карбюратора в лучшем случае приведет к повышенному расходу топлива, а в худшем — к выходу двигателя из строя.
Для регулировки карбюратора на нем имеется 3 винта:
- Т — регулировка холостого хода;
- L — винт количества топлива для регулировки мощности на низких и средних оборотах;
- H — винт качества для регулировки максимальных оборотов.
Если производились ремонт карбюратора или его чистка, отрегулируйте бензопилу, придерживаясь следующей методики:
- Закрутите полностью винты количества и качества, а затем отпустите их на 1/5 оборота.
- Запустите бензопилу и дайте ей прогреться 10-15 минут.
- Закручивайте винт количества L до тех пор, пока обороты не станут максимальными. От найденного положения отверните его назад на четверть оборота.
- Винтом Т отрегулируйте обороты холостого хода. Необходимо выставить такое значение, когда двигатель работает устойчиво и без перебоев, а пильная цепь не вращается.
- Винтом качества H отрегулируйте максимальные обороты по тахометру. Если тахометра нет, то регулируйте до тех пор, пока звук работы двигателя не станет напоминать звучание четырехтактного мотора. Превышение допустимого количества максимальных оборотов чревато поломкой цилиндро-поршневой группы.
Система зажигания, за исключением свечей, выходит из строя редко.
Если не смазывается цепь
Смазка цепи важна для того, чтобы уменьшить трение звеньев в пазах направляющей шины. Для регулировки системы смазки предусмотрен винт подачи масла. Смазывается цепь только во время ее движения. Проверить работу маслонасоса можно, направив носок шины в сторону светлой поверхности. При нажатии на ручку газа на поверхности должны появиться масляные брызги.
Ремонт масляного насоса и замена ведущей звездочки
Ремонт масляного насоса на бензопиле Партнер 350 необходим в том случае, если подача масла полностью или частично прекратилась. Механизм маслонасоса включает в себя сам насос и шестерню с червячной передачей, которая приводится в движение звездочкой, сопряженной со сцеплением.
Самая распространенная неисправность масляного насоса, это отсутствие резьбы и шлицов на шестерне или шлицов на червячной передаче. Исправить ситуацию можно заменой деталей на новые.
Для снятия маслонасоса на Партнер 350 необходимо снять боковую крышку и шину бензопилы, после чего застопорить поршень и при помощи спецключа или самодельного ключа из головки на 24 раскрутить сцепление.
Для замены ведущей звездочки Партнер 350 нужно просто раскрутить сцепление, снять старую деталь и установить новую. Звездочка устанавливается на вал через игольчатый подшипник. При замене звездочки его необходимо проверить на наличие дефектов и смазать. Для смазки можно использовать обычный Литол или любую другую выдерживающую высокие обороты.
Процесс замены ведущей звездочки показан на видео, посмотрев которое вы без особого труда сможете повторить увиденное на своей бензопиле.
