Септик танк 1: характеристики, принцип работы, инструкция по монтажу

Теперь рассмотрим монтаж инфильтратора

Монтаж инфильтратора

Инфильтратор, данная установка предназначена для почвенной доочистки в грунтах сточных вод. Имеет значительно меньший вес по сравнению с бетонным кольцом. В этих установках значительные внутренние объемы, что позволяет сбрасывать большое количество воды, при этом  заболачивание местности не происходит.

Принцип действия прост: полуочищеные стоки после септика поступают в инфильтратор. Проходя через природные фильтры (песок, глина) дочищают воду до состояния, которое безопасно для почвы. Данную воду можно использовать для орошения и полива. В зависимости от состава почвы и модели септика танк потребуется 1-2 инфильтратора.

Осуществив монтаж септик танк, переходим к монтажу инфильтров. Для этого на на расстояние не менее 1м от септика вырываем прямоугольную траншею. Ее глубина приблизительно будет равняться полтора метра.

Края котлована закрываем геотканью. На дно ямы, в зависимости от состава почв засыпаем гранитный щебень от 20 до40 смв высоту. На этот слой кладем инфильтратор. Накрываем его геотканью, а сверху кладем утеплитель.

На выходе из инфильтратора устанавливаем вентиляционную трубу. Соединяем септик и фильтр трубой. Ее тоже следует утеплить. В качестве утеплителя рекомендуется применять материал изол. Теперь можно приступать к обратной засыпке. Для этого используем песок и грунт.

Прежде чем начать монтаж септика танк своими руками, предлагаем ознакомиться с их видами. Они различаются по объему и внешнему виду.

Существует 5 вариантов данной установки:

  • Септик Танк – 1. Предназначен для семьи из 2-3-х человек. Пропускная способность не более 600л в сутки. Если вы желаете использовать его на дачи, а значит, работать он будет сезонно, данная установка подойдет для 3-5 человек.
  • Септик Танк – 2. Оптимальный вариант для семьи из 3-4 человек, постоянно проживающих загородом или 6человек сезонно. Пропускная способность 800с в сутки.
  • Септик танк – 2.5. Идеальный вариант для семьи из 5 человек, которые проживают загородом. Суточное потребление воды не должно превышать1000 литров.
  • Септик танк – 3. Предназначен для загородного дома, в котором проживает до 6 человек. Пропускная способность1200 литровв сутки.
  • Септик танк – 4. Предназначен для одного или нескольких домов, в которых в общей сложности постоянно проживает не более 9 человек. Общее потребление воды для данной установки не должно превышать 1800 литровв сутки.

К каждой установке прилагается септик танк инструкция. В ней вы найдете технические характеристики и правила по установке и использованию агрегата.

Как мы уже говорили, в зависимости от объемов установки и состава почв надо подбирать количество инфильтров. Предлагаем вам таблицу, в ней указано количество фильтров, если вы используете инфильтр «Тритон-400»

Модель септика танк

Тип почвы

Количество инфильтров Тритон — 400

1

Глинистая, суглинистая/ песок, торф

2/1

2

Глинистая, суглинистая/ песок, торф

4/2

3

Глинистая, суглинистая/ песок, торф

6/3

Какие еще моменты надо учитывать, выбирая септик танк монтаж своими руками?

Это регион в котором вы проживаете. В центральных частях России, глубина промерзания почвы в среднем составляет от 1 до 1,5 метра. Входное отверстие в септик устанавливают на высоте 0,5 метров, а выход 0,7 метров.

Сточные воды не замерзают. Зато в северных регионах, глубина промерзания достигает 2,5 метров. Поэтому придется приобрести дополнительную горловину, что бы септик находился глубже.

Стоит знать, что при сезонном повышении грунтовых вод установка септик с инфильтром работать не будет, по причине близкого нахождения воды. Что бы этого избежать, между септиком и фильтром устанавливаем колодец с обратным клапаном.

Когда сток воды в грунт невозможен, септик танк используется как накопительный бак. Данный колодец не позволит грунтовым водам попасть в бак. Обычно в этот период воду откачивают при помощи ассенизаторской машины.

Если уровень грунтовых вод постоянно высок, придется использовать колодец с дренажным насосом. А следовательно, понадобится электричество. В таком случае инфильтры устанавливаются на поверхности.

Как видите монтаж септика танк дело не сложное, но для начала надо во всем хорошенько разобраться. Выяснить, какое устройство надо именно для вашей семьи и как, и где его установить.

Эксплуатация септика

Чтобы очистное сооружение не доставляло хлопот, необходимо придерживаться определенных правил при его эксплуатации:

  • Хотя установка не прихотлива к качеству канализационных стоков, все же стоит воздержаться от сбрасывания в нее веществ которые не могут быть переработаны (тряпки, пакеты и другой мусор);
  • С частотой хотя бы 1 раз в год нужно откачивать осадок со дна камер;
  • Если септик установлен на даче и не используется зимой, его необходимо очистить от осадка и заполнить водой на ¾. Чтобы вода при замерзании не повредила корпус, внутрь на веревках помещают деревянные чурбаки или пару пластиковых бутылок с песком.

Достоинства модели

Из преимуществ именно этой одели можно выделить:

  • простое, надежное и эффективное устройство;
  • небольшие размеры не требующие много места;
  • простота и время монтажа;
  • не требуется электроэнергия;
  • низкая стоимость.

Вывод: Септик Танк 1 компактное устройство, которое оптимально подходит для установки на дачном участке или для небольшого дома в котором проживает не более 3-х человек. Очистная установка этой модели является надежной и простой в эксплуатации, стоимость которой не превышает 30 000 рублей.

Видео: Пристройка к дому. Установка септика «Танк 1» в грунт.

Очумелые ручки

Можно ли построить септик самостоятельно?

Можно и нужно. Большая часть локальных очистных сооружений строится именно своими руками.

Для строительства локальных очистных сооружений использована пара еврокубов.

Какие материалы можно использовать?

Я перечислю только наиболее доступные и популярные решения.

Септик из колец. Для сооружения отстойника и фильтрующего колодца закупаются железобетонные кольца КС. Дно отстойника бетонируется, дно дренажного колодца остается грунтовым.

Пара тонкостей:

  • Швы между кольцами в отстойнике заделываются цементным раствором с добавкой жидкого стекла. Оно ускорит схватывание раствора и сделает его водонепроницаемым;
  • Кольца дренажного колодца устанавливаются на подушку из гравия или щебенки. Ими же выполняется обратная засыпка. В этом случае впитывать воду будет не только грунтовое дно. но и стенки котлована.

На фото — однокамерный септик с фильтрующим колодцем из железобетонных колец.

Монолитный септик. Он привозится и устанавливается готовым, либо заливается на месте, прямо в котловане. Стенки и дно котлована с уложенной на них гидроизоляцией (полиэтиленом или рубероидом) служат внешней опалубкой. Внутренняя изготавливается из подручного материала — досок, фанеры или ОСП (ориентированно-стружечной плиты).
Сверху монолитный септик проще всего накрыть плитой ПД-ЛТ с люком для откачки содержимого.

Двухкамерный железобетонный отстойник.

Кирпичный септик. Стенки отстойника выкладываются из красного кирпича на бетонной подушке, уложенной поверх песчаной подсыпки на дно котлована. В дренажном колодце, в отличие от отстойника, стенки кладутся с пропусками. Обратная засыпка выполняется щебнем или гравием.

Кирпичный двухкамерный отстойник. Используйте только красный кирпич: силикатный разрушается в воде.

Септик для дачи из бочек. Отстойник (обычная 200-литровая стальная бочка) соединен переливом с фильтрующим колодцем (такой же бочкой без дна). Герметизация соединений с приточной трубой и переливом выполняется силиконовым герметиком, антикоррозийная защита стали — битумной мастикой или битумным лаком.

Эмалированная стальная бочка — готовая емкость для отстоя бытовых стоков.

Септик из автомобильных покрышек. Старая резина еще может послужить вам при сооружении автономной канализации. Инструкция по строительству проста донельзя: просто уложите покрышки в котлован стопкой. Объем отстойника и дренажного колодца получится небольшим, но его вполне хватит для посещаемой по выходным дачи.

Дренажный колодец со стенками из старых покрышек.

Мой опыт

Я превратил бетонную выгребную яму в септик, использовав в качестве отстойника полиэтиленовую емкость для воды. Подробности строительства септика — к вашим услугам.

ИзображениеЭлемент конструкции
Отстойник — полиэтиленовый бак объемом 1000 литров. Рассчитывая септик, я исходил не из санитарных норм, а из фактического расхода воды.

Из-за особенностей планировки двора бак пришлось установить не в грунт, а открыто, под крыльцом дома, благо климат Крыма это позволяет.

Приточные трубы и перелив проложены открыто. Герметизация соединений с баком выполнена силиконом.

Здесь можно использовать только очень качественный герметик от проверенных производителей: дешевый силикон не держится на гладком полиэтилене от слова «совсем».

И трубы, и септик снабжены обогревом. Зимы в Севастополе мягкие, но заморозки все же бывают.

Для перелива диаметром 50 мм я использовал саморегулирующийся греющий кабель мощностью 10 ватт на погонный метр, для притока диаметром 110 мм — такой же кабель, но мощностью 16 Вт/м.

Кабель закреплен на трубах снаружи с помощью алюминиевого скотча и полиэтиленовых стяжек.

Несколько витков кабеля уложены непосредственно в септик. Разумеется, концевая муфта и соединение с холодным концом остались снаружи: агрессивные бытовые стоки разъедают термоусадочную трубку за 1-2 года, а вот изоляция кабеля может контактировать с ними без всякого ущерба для себя неограниченно долго.

Общее описание

Если дача используется для периодического отдыха или в доме постоянно проживает 1-3 человека, то нет смысла покупать септик с высокими показателями производительности. Но сейчас в продаже есть и совсем небольшие септики, идеально подходящие для домов, в которых вода расходуется в незначительном количестве. Примером может послужить Танк 1.

Как устроен?

Одним из существенных достоинств септиков из серии Танк является их максимально простое устройство. По сути – это просто объемная ёмкость, внутренне пространство которой разделено на отсеки перегородками.

Основные детали септика (корпус, горловина, люки) изготовлены из полимерного материала, поэтому коррозия установке не грозит. Особенностью моделей Танк является высокая прочность корпуса. Обеспечивается это увеличенной толщиной стенок и наличием ребер жесткости. Благодаря этому, модели способны выдерживать весьма серьезные нагрузки.

Внутреннее устройство септика достаточно простое, но хорошо продуманное. Благодаря этому, вода успевает хорошо отстояться и освободиться от большей части примесей. Внутри резервуар разделен перегородками на три отдельных пространства, для их соединения используется переливное устройство.

Вода постепенно перетекает из камеры в камеру, такая многоступенчатая система очистки позволяет обеспечить высокое качество. Схематичное устройство септика:

  • Приемник и первичный отстойник. Эти две функции выполняет первый отсек установки.
  • Вторичный отстойник. Здесь происходит освобождение воды от мелких включений, которые не успели выпасть в осадок в первом отстойнике.
  • Биофильтр, работающий по принципу гидроциклона. Проходя через этот отсек, вода освобождается от самых мелких нерастворенных частиц.

Помимо механического отстаивания, в установке используется биологический способ очистки. В септик вместе со стоками попадают различные микроорганизмы. В скапливающемся на дне осадке происходит процесс анаэробного (то есть, протекающего без поступления кислорода) сбраживания.

Результатом биохимических реакций являются три продукта:

  • вода;
  • метан;
  • илистый минеральный осадок.

Характеристики

Модель Танк 1 – установка небольшой производительности, идеально подходящая для дачи или небольшого дома. Благодаря тому, что установка имеет компактные размеры, можно произвести ее монтаж на ограниченной площади:

  • габаритные размеры модели – 1,0 x 1,2 x 1,7 метра;
  • внутренний объем – 1000 литров;
  • суточная производительность – 0,6 кубометра;
  • масса установки – 85 кг.

При необходимости можно приобрести дополнительное оборудование, в частности:

  • удлиняющие горловины, позволяющие устанавливать септик на требуемую глубину;
  • дополнительную емкость и насос, если инфильтратор расположен выше по уровню, чем выводящий патрубок септика.

Обзор моделей септика танк


Производители предлагают септик в пяти исполнениях. Рассмотрим подробно устройство каждого, его достоинства и недостатки.

  • «Танк 1». Септик предназначен для обслуживания семьи из трех человек. Производительность септика 600 литров в сутки. Как вариант – сезонное использование для семьи из 5 человек;
  • «Танк 2». Возможность очистки вод от 4-х постоянно проживающих человек. Переработка стоков в сутки достигает 800 л;
  • «Танк 2,5». Обслуживание пяти человек, проживающих постоянно. Выработка достигает 1000 л;
  • «Танк 3». Производительность – 1200 л вод в сутки от семьи из шести человек;
  • «Танк 4» может очистить стоки от семьи из 9 человек объемом1800 л. Станцию можно организовать для приема ассенизаторских вод, направленных из нескольких домов.

Танк 1


Миниатюрные септики для обслуживания сезонного или постоянного проживания трех человек. Септик можно применять в качестве емкости при устройстве приема ливневых вод. Резервуар изготовлен из полиэтилена высокой прочности, допускается использование при минусовых температурах.

Достоинства септика Танк 1.

  • мобильные размеры не препятствуют эффективной работе системы канализации;
  • невысокая цена;
  • не требуется техническое обслуживание.

Танк 2


Станция производится в двух вариантах: накопительная и трехкамерная. Накопительный септик Танк применяется только для накапливания канализационных масс. Трехкамерная станция устраивается для автономной очистки бытовых стоков. Постепенно перемещаясь через три резервуара, стоковые воды очищаются от взвеси и твердых частиц.

Достоинства.

  • септик Танк можно доукомплектовывать недостающими секциями для увеличения объема очистки канализационных вод;
  • конструкция достаточно надежна;
  • станция выполнена с удлиненной горловиной, что позволяет ее установку на большой глубине;
  • несложное устройство;
  • септик энергонезависим;
  • невысокая цена.

Недостатки.

без дополнительной доочистки станция очищает сточные воды только до 75%.

Танк 3


В септике воплотились все лучшие производственные параметры станций аналогичных серий. Изделие высоко технологично.

Достоинства.

  • септик состоит из блоков, что позволяет дополнять недостающими модулями для увеличения производительности;
  • высокая степень очистки. При устройстве дополнительного инфильтрата – очищение достигает 100%. Это положительно сказывается на экологии почвы;
  • несложный монтаж, простое устройство септика не требует инженерных навыков при монтаже;
  • станция полностью автономна;
  • в корпусе септика нет узлов, которые могут выйти из строя;
  • резервуары выполнены из высокопрочного пластика и могут выдерживать большое давление.

Танк 4

Септик с увеличенной производительностью. Кроме того, существует возможность увеличения объема канализационных вод путем доукомплектации камерами.

В первом резервуаре стоковые воды отстаиваются, отсеивая самые крупные частицы.

С помощью бактерий начинает происходить процесс брожения, который сопровождается выделением газа. Для отвода газового потока необходимо выполнить устройство вентиляционной трубы.

Стоковые массы плавно перетекают во вторую камеру для вторичного освобождения от взвесей и мелкого мусора.

Третий этап очистки происходит в сепараторе.

Это самое мощное оборудование во всей линейке моделей септика Танк. Его можно устанавливать на промышленных объектах, загородных коттеджах.

Для увеличения мощности нужно просто купить резервуары необходимого объема и присоединить к основной конструкции.

Почему стоит выбрать эту модель?

Основные плюсы модели Танк 1:

  • простое устройство, обеспечивающее надежность и эффективность работы;
  • компактные размеры при достаточно высокой эффективности и производительности;
  • несложный монтаж;
  • автономная работа, септик не требует подключения электропитания;
  • доступная цена.

Итак, септик Танк 1 – это компактное устройство, предназначенное для утилизации стоков бытовой канализации. Оно отлично подойдет для установки на даче или в системе местной канализации маленького дома с числом условных пользователей не более трех человек. Модель отличается надежностью и удобством в использовании.

Инструкция по монтажу септика танк и инфильтратора

Монтаж септика танк

Прежде всего необходимо определить место для септика и произвести разметку. Необходимо учесть размеры котлована – для этого необходимо отступить примерно 30 см. с каждой стороны септика.

При наличии высокого уровня грунтовых вод песчаная подушка под установку закрывается бетонными плитами или же можно сделать бетонную стяжку для предотвращения проседания и смещения конструкции.

Обязательно проверьте целостность конструкции перед покупкой на наличие трещин и отверстий.

После подготовки котлована под конструкцию необходимо выкопать траншеи для того, чтобы соединить систему канализации в доме с септиком и камер отстойника с инфильтратором с помощью труб.

При этом обязательно учитывайте минимальный угол наклона труб, он должен составлять не менее 2-3 сантиметров на 1 метр трубы. Иначе стоки не будут проходить по системе самотеком и может произойти засорение.

После того, как выкопан котлован и подводящие траншеи производится монтаж резервуаров. Его можно опустить как вручную, с помощью нескольких человек, так и с применением специальной техники. Следите за тем, чтобы при опускании емкостей не образовались перекосы. После этого монтируются подводящие трубы от дома до септика и от очистного до инфильтратора, подключаются, образовываю целостную систему канализации.

При засыпании устройства используется цементно-песчаная смесь в соотношении 1 к 5. Для того, чтобы не допустить перекосов и повреждения конструкции необходимо засыпать слои равномерно: засыпается слой в 20-30 сантиметров, утрамбовывается и засыпается следующий слой и так далее.

Важно! Для того, чтобы при засыпании не производилась деформация пластика конструкции следует постепенно с засыпание наполнить ее водой, уровень жидкости при этом должен быть выше уровня засыпанного грунта на 20-30 см. Технику при этом использовать не желательно, лучше производить эти работы вручную.

Монтаж инфильтратор

Для установки инфильтратора на расстоянии 1-1,5 метров от очистного устройства вырывается прямоугольный котлован. На дно укладываю геотекстиль и насыпают щебень слоем примерно 40 см. и более. На образовавшуюся подушку укладывается инфильтратор и подсоединяется к общей системе с одной стороны, а с другой устанавливается вентиляционный стояк. Вся конструкция засыпается песком.

Верхнюю часть инфильтратора необходимо перед засыпкой укрыть утеплителем. Некоторые решают замаскировать септик, чтобы он не так сильно бросался в глаза, при этом следует учитывать, что корни посаженных рядом с системой деревьев могут повредить ее целостность. Следите, чтобы поверх закопанных резервуаров не ездил транспорт.

Для того, чтобы избежать подтопления в доме в период паводков или засора канализации рекомендуется установить обратный клапан на канализационные трубы.

Преимущества

Всех серьёзно интересует принцип работы септика Танк, но сначала стоит рассмотреть основные преимущества модели.

1. Высокая прочность и надежность резервуаров. На данный момент это единственный септик, обладающий литым корпусом. Производители доработали конструкцию специальным усилением в виде рёбер жесткости.

2. Эффективное очищение канализационных отходов. Во всё строение входят несколько отсеков для полноценного очищения стоков. Этот пункт мы затронем в подробном описании.

3. Дополнительная фильтрация с помощью инфильтратора. Автономная работа комплекта септика и инфильтратора является оптимальным решением для дачи или частного дома.

4. Экономия на выкачивании воды из канализации. Благодаря эффективности всей системы, владельцы частных домов вызывают ассенизаторную машину не реже 1 раза в год. При современной стоимости услуг на выкачивание канализации, получается хорошая экономия денег.

Этапы монтажа септика Танк

Вначале осуществляется планирование участка, где будут установлены все блоки. Происходит разработка общей схемы.

Вот как монтируются септик Танк и канализация на даче своими руками:

  1. В земле роются несколько котлованов, в которые будут установлены модульный блок из ПВХ и инфильтратор, а также траншея, в которую ляжет трубопровод. При этом котлован под корпус септика должен быть больших размеров, нежели габариты самого прибора.

Если укладываются длинные трубы, то требуется соорудить по всей длине смотровые колодцы. Когда предстоит копать слишком много, возможно использование специальной техники;

  1. В готовый котлован засыпается песок. Нет необходимости создавать железобетонную конструкцию фундамента. Его строительство нужно лишь тогда, когда грунтовые воды пролегают очень близко к поверхности;
  2. В свою очередь, трубопроводная траншея утрамбовывается 30 см песчаным пластом. Затем монтируются сами канализационные трубы. При этом требуется выдержать небольшой уклон. В противном случае, они могут засориться. Если на грунт, под которым проляжет ПВХ-трубопровод, предполагается нагрузка, его надо засыпать щебнем. Так трубы не деформируются;
  3. Установка предварительно осматривается. Сделать это необходимо, чтобы убедиться в том, что септик будет работать бесперебойно и эффективно;

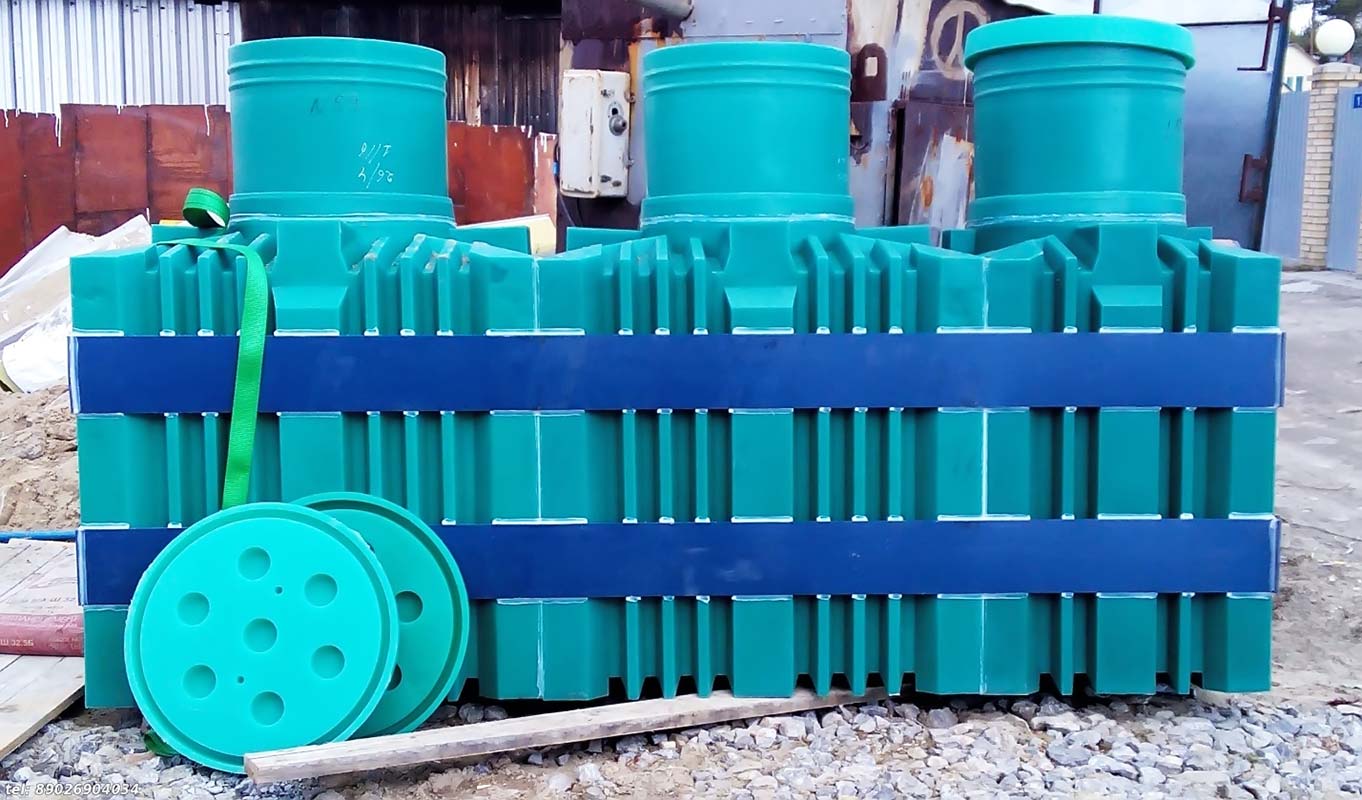

Блок перед опусканием в котлован

  1. Блок септика водружается на место. Это можно сделать вручную, либо применяется подъемная техника. Операция проводится так, чтобы не было перекосов. При высоком залегании грунтовых вод корпус устанавливается на заранее уложенную плиту, от которой тянутся стропы, либо капроновые ремешки, так септик не всплывет, но цена установки повысится;
  2. Емкость Танка и трубы соединяются между собой. В емкость заливается вода, чтобы конструкция в процессе засыпки котлована была устойчивой;
  3. Подключенная система засыпается сверху. Используется цементно-песчаная смесь в соотношении 1:5. Каждый слой тщательно утрамбовывается. Перед заполнением траншеи трубы утепляются.

Важно! В процессе монтирования септика следует предусмотреть свободный доступ к устройству, чтобы прибор можно было спокойно обслуживать. Посему не стоит засаживать пространство вокруг деревьями, ибо корни способны повредить устройство

Зеленые насаждения располагаются не ближе, чем на 3 м

Запрещается проезд транспорта

Зеленые насаждения располагаются не ближе, чем на 3 м. Запрещается проезд транспорта.

Обустраиваем инфильтратор

Если правильно и грамотно исполнять все рекомендации руководства «Как установить септик Танк своими руками», то требуется в обязательном порядке, смонтировать блок инфильтратора — емкости, в которой отсутствует дно.

Сюда, от септика, поступают массы очищенной на 2/3 воды, просачиваясь сквозь подушку из щебня. Используются природные фильтры — песок, глина. В итоге, задерживаются остаточные примеси.

По сути дела, инфильтратор является почвенным фильтром, в котором влага проходит завершающий этап очистки. Если имеют место тяжелые почвы, то имеет смысл смонтировать пару инфильтраторов.

Для обустройства блока необходимо:

  • отступить от базового корпуса септика на расстояние порядка 1-1,5 м;
  • вырыть котлован прямоугольной формы;
  • выстелить дно ямы геотекстилевым полотном;
  • уложить внутрь специально устроенную, высокую (от 40 см) подушку,в основе которой лежит высококачественный щебень;
  • осуществить монтаж самого инфильтратора;

  • подключить септик к инфильтратору;
  • установить на входе элементы вентиляционного стояка септика ;
  • засыпать устройство сверху песком по верхнюю крышку.

Обратите внимание! В промежутке, разделяющем септик и фильтр, требуется выкопать колодец, в котором необходимо предусмотреть установку обратного клапана. Сюда будут попадать грунтовые воды, уровень которых повышается с приходом сезонных паводков

Почти все готово, осталось засыпать грунтом

Инструкция, представленная в данной статье, демонстрирует все этапы создания автономного канализационного септика Танк. Следуя всем пунктам, можно выполнить работы, не прибегая к помощи посторонних. При правильной организации строительства профессионалы не понадобятся. Для более полной информации по теме посмотрите видео в этой статье.

More from my site

  • Установка септика в частном доме: этапы грамотного монтажа
  • Расстояние от септика до дома: нормативы размещения очистных сооружений
  • Биофильтр для септика своими руками: принципы реализации
  • Септик Танк 1, устройство и описание работы
  • Септик Танк 3 – устанавливаем самостоятельно
  • Септик Танк 2: параметры и установка
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
