Комбинирование деталей
Основные свойства, которыми обладает верстак для дома:
Поверхность приспособления выполняется из дерева. Для этих целей выбираются сухие дощечки, толщиной 5–6 см. Лучше всего использовать древесину, предварительно обработанную олифой. Иначе столешница верстака долго не прослужит.
Обрезная доска для верстака
На крышке конструкции закрепляют тиски, которые будут фиксировать ремонтируемые изделия.
Объемные тиски предпочтительнее изготавливать из дерева, а небольшие – из металла. Если в длину верстак превышает 1 м, на его рабочую поверхность можно установить несколько тисков различных размеров.
Конструкция тисков
Ножки столярного верстака выполняются из досок других древесных пород (клена, липы, сосны). Они соединяются между собой планками, расположенными продольно. Это обеспечивает конструкции надежность.
Пространство под столешницей верстака можно использовать рационально, установив выдвигающиеся ящики или полочки для хранения рабочих инструментов.
Верстак с встроенными ящиками
На поверхности конструкции делаются углубления, в которых будут фиксироваться тяжелые изделия для ремонта.
На обратной стороне столешницы рекомендуется просверлить углубление для ремонта мелких частей.
Как и из чего делать
Самый доступный и практичный материал – дерево и его производные. Фанера, ДСП, ДВП, ОСБ, столешницы от уже ненужных столов и прочее станут вполне разумным выбором
При этом важно учитывать:
- если работы ведутся во влажном помещении, необходимо выбирать материал с защитой от влаги – ламинированные, с пропитками, с последующей обработкой лаком/краской;
- рабочая поверхность должна быть максимально ровной и гладкой. Использование досок разной толщины/фактуры/обработки не позволит получить такую поверхность, поэтому для столешницы лучше использовать цельную плиту фанеры, древесной плиты;
- направляющие и стойки стоит выполнять из материала одного типа и размера, кроме тех случаев, когда нагрузка распределяется неравномерно и часть стоек требует усиления;
- соединения древесных материалов выполняются с помощью крепежных деталей (саморезов, болтов, винтов, конфирматов) и клея, а также системы шип-паз или паз-гребень. Клеевой тип соединения требуют выдержки для полного высыхания клея, в ответственных местах склейку лучше продублировать крепежом из металла.
Собирать верстак в гараж из дерева своими руками необходимо в достаточно сухом и хорошо проветриваемом помещении – пыль от распиловки и шлифовки материалов, испарения от лака/краски должны быстро удаляться.
Важно: поскольку нагрузка на столешницу зачастую очень велика и неравномерна – например, только на один угол – ее необходимо усиливать расположенной под основной плоскостью рамой или подпорками.
Требования безопасности к самодельной конструкции верстака
Любая конструкция должна быть в первую очередь безопасна, а затем функциональна и практична.
Работа на верстаке несет в себе потенциальную опасность, поэтому он должен соответствовать следующим требованиям:
Верстак должен надежно фиксироваться на полу и не шататься в процессе работы.
Стол, оббитый листовой сталью, должен оснащаться с защитной сеткой высотой не менее 1 метра, проходящей по всей длине верстака.
Рабочее место должно проектироваться удобно и эргономично: все под рукой и ничего не мешает рабочему процессу.
Углы столешницы не должны иметь острых кромок.
Клинья в отверстиях должны крепиться прочно, но не так плотно, чтобы не сколоть края. Отверстия выполняются одинакового размера.
Винты хорошо смазаны, дабы обеспечить плавное перемещение ходовых частей верстака. Их делают металлическими, реже деревянными
По окончанию работы их следует немного ослабить и держать в незатянутом положении.
Поверхность столешницы шлифуется, важно добиться гладкости, отсутствия дефектов. Рабочая поверхность должна постоянно чиститься от стружки и масла.
Следите за чистотой пола рядом с верстаком, в противном случае возможны травмы.
На губках тисков должны присутствовать мягкие прокладки, обеспечивающие надежную фиксацию заготовок.
Используя несколько тисков, следует располагать их на расстоянии не меньше одного метра друг от друга.
Необходимо использовать виброгасящие прокладки из резины при работе с электроинструментами.
На верстак не следует ставить горячие вещи, разливать на них воду и ставить возле него отопительные приборы.
При сверлении, распиловке и другой работе, способной повредить поверхность столешницы, следует под обрабатываемую заготовку подкладывать защитную доску.
Правильно сконструированный верстак способен выдержать нагрузку около 200 килограммов.. Важно! Мастер должен помнить и про свою безопасность
Рабочее место должно хорошо освещаться, инструменты исправны, тиски оснащены несработанной насечкой и прочно закреплять детали
Важно! Мастер должен помнить и про свою безопасность. Рабочее место должно хорошо освещаться, инструменты исправны, тиски оснащены несработанной насечкой и прочно закреплять детали. Работать следует в специальных защитных очках
Работать следует в специальных защитных очках.
Более расширенные требования к рабочим столам описаны в ГОСТ 20400 и ГОСТ 22046. Верстак должен отвечать всем требованиям безопасности и только после соблюдения всех условий следует приступать к работе.
Конструкция складного верстака
Складной универсальный верстак выполнен преимущественно из металла со столешницей из МДФ. Материал характеризуется влагоустойчивостью, что делает его оптимальным вариантом для оборудования рабочей поверхности.
Столы обладают нижеуказанными характеристиками:
- состоят из фиксированной и подвижной части;
- позиция подвижной части регулируется при помощи двух вращающихся рукояток;
- для закрепления обрабатываемых деталей при работе, устройства оснащены специальными отверстиями и фиксаторами;
- наличие защитного экрана;
- высоту и плоскость стола можно регулировать под нужные параметры.
Некоторые разборные модели оборудованы выдвижными частями, чтобы в случае потребности сделать стол больше.
Столярный верстак прекрасно подходит для обработки дерева. Металлические детали могут повредить поверхность, а стальная стружка забивается в щели и ее довольно тяжело достать. Исходя из этого, использовать их лучше только для деревянных изделий.
Переносные станции преимущественно используются на объектах или местах с дефицитом рабочего пространства. Внешне мобильные конструкции напоминают ящик с рабочей поверхностью и колесной базой.
Рекомендации по изготовлению
А сейчас непосредственно о том, как своими руками сделать верстак. Конструкция и размеры выбираются в индивидуальном порядке. При желании можно изготовить даже складный верстак, но в большинстве случаев стоит ограничиться стационарным. Для станины лучше выбрать уголок толщиной в 5 мм, сторона которого имеет ширину 35 мм. Этот материал способен обеспечить достаточную жесткость конструкции.
Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм
Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться
Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.
Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.
Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.
Для столешницы потребуются следующие материалы:
- Уголок металлический 20х20 мм.
- Доска толщиной 50 мм.
- Стальной лист толщиной в 2 мм.
Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.
Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.
Как сделать стальные тиски для слесарного верстака
Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать, вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.
Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html
Виды верстаков
Верстак создается для того, чтобы можно было выполнить изготовление или сборку различных механизмов. Существует достаточно большое количество различных видов верстаков, каждый обладает своими определенными особенностями.
Для начала отметим, что выделяют две разновидности верстака:
- слесарный;
- столярный.
Столярный представлен металлическим или деревянным каркасам, а при изготовлении столешницы применяется дерево. Универсальным вариантом исполнения принято считать слесарный верстак. При изготовлении столешницы в этом случае применяется металл, который может выдерживать разнообразные действия: точение, резание, пиление, шлифовка и другие. Металлический верстак можно изготовить своими руками при применении самых различных подручных материалов.
Верстак слесарный металлический можно назвать идеальным выбором для гаража, так как высокая жесткость и прочность металла увеличивает срок его службы. Кроме этого отметим, что универсальный верстак своими руками можно изготовить в различном виде: откидной, с тумбами и полками. Конструкция во многом определяет эксплуатационные качества устройства.
Раздвижной верстак
Какие бывают?
Существует большое количество разнообразных слесарных верстаков, предназначенных для разных целей и работ. Познакомимся с самыми популярными и актуальными из них.
Виды
Рассмотрим описание основных видов верстаков, которые применяются в условиях гаражной мастерской и легкого производства.
Столярные. Этот тип верстака почти всегда полностью выполнен из дерева и предназначен для работы только с деревянными деталями. Такая модель может быть одноместной или двухместной в зависимости от количества человек, которые за ней одновременно работают. Оснащены продольными или поперечными тисками. В столешнице в обязательном порядке предусмотрены отверстия для установки деревянных упоров.
Типы конструкций
Верстаки можно разделить и по типу конструкций.
Однотумбовый. Как правило, это маленький верстак, поскольку тумба выполняет роль утяжелителя конструкции. Такие модели применяются в гаражах и небольших мастерских.
Кроме того, варианты конструкции могут быть:
- разборные;
- подвижные – ножки верстака стоят на колесах, и при необходимости его можно перекатить;
- с дополнительными отсеками для хранения инструмента;
- с подсветкой рабочей зоны;
- с присутствием задней стенки.
Этапы изготовления
Парадоксально, но для того, чтобы смастерить простой столярный стол своими руками, чертежи не требуются. Делаем верстак складной универсальный своими руками пошагово:
- Соберем стол. Лист фанеры нужно разделить на 2 части. Габариты каждой из них составят 1,25 на 0, 75 метров. Это – основа стола. Теперь 2 части соединяют между собой с помощью суперклея. Одна кладется на другую, между ними – клей. Это укрепляет поверхность. Фанера – довольно хрупкий материал, поэтому и кладут его в два, и иногда даже три слоя. Чтобы части не сместились до того, как зафиксируются на одном месте, на них кладут груз весом около 30 килограммов. Для дополнительной фиксации листы скрепляют зажимами, их убирают через сутки после скрепления фанеры.
- Фанерное основание укладывают на деревянный массив. Таким образом массив защищают от негативных воздействий различных инструментов и укрепляют его. Иногда (это не обязательно) по периметру массива также приклеивают части фанеры. Их толщина равна толщине массива плюс фанерное основание.
- Соберем основание (станину). 4 бруса 1 х 0,1 х 0,1 метра – это вертикальные ножки. В качестве нижней и верхней стяжки между ножками (она необходима для устойчивости конструкции) послужат 8 брусьев с габаритами 0,7 х 0,06 х 0,06 метра. Ту область, где стяжка и ножка соединяются между собой саморезами или болтами (на усмотрение мастера), нужно обработать супер-клеем.
- На станину устанавливается столешница. Части скрепляют между собой саморезами, укрепляют швы суперклеем, болтами с гайками.
- На нижние стяжки кладут доску, которую подгоняют по размерам, с верхней стяжкой делают то же самое, получаются две просторные полки, где удобно хранить инструменты. К стяжкам доску крепят саморезами. Слесарный (столярный) стол готов.
Это самый простой верстак слесарный, размеры могут быть изменены в соответствии с потребностями конкретного мастера. На поверхность ставят тиски. Их закрепляют с помощью саморезов или болтов. Столярные тиски для верстака своими руками делают из следующих частей:
- опора;
- подвижная часть;
- направляющие из металла;
- винт ходового типа;
- воротки для вращения.
Но все-таки проще приобрести тиски в специализированном магазине. Для того чтобы выточить детали, необходимо время, дорогостоящее оборудование и профессиональные навыки.
Для того, чтобы сделать сложный по конструкции верстак своими руками, чертежи понадобятся обязательно. Что учитывать при рисовании чертежа слесарного верстака своими руками:
- отсеки, которые будут расположены в тумбе стола;
- гнезда для того, чтобы поставить ограничители, удерживающие длинные предметы;
- дополнительные тиски;
- место установки стола.
Примеры чертежей:

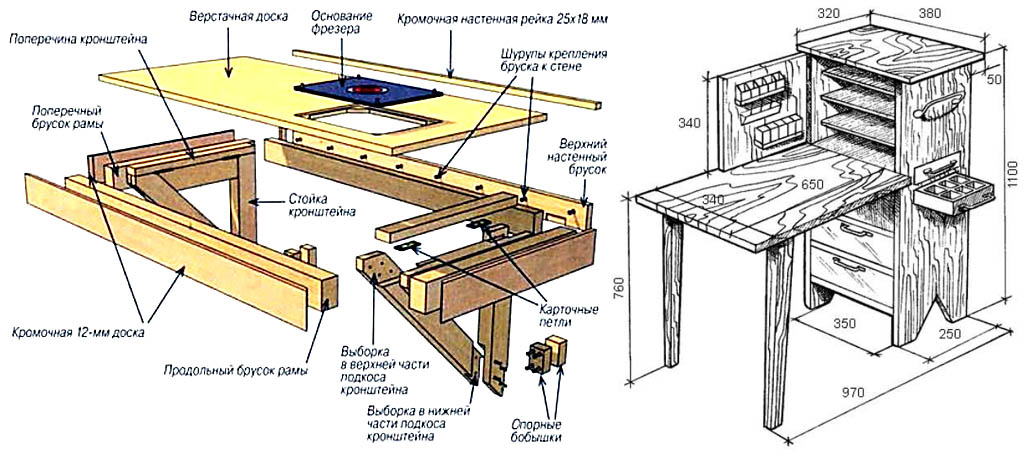

Чертеж верстака с областью для хранения инструментов

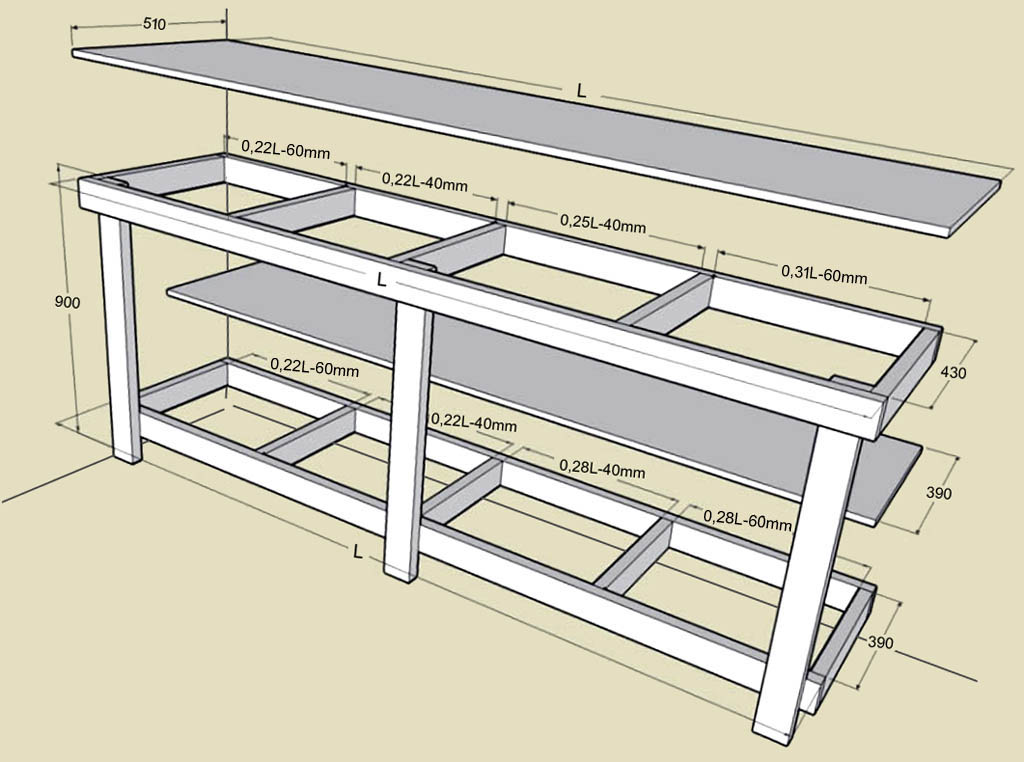

Чертеж самого простого верстака
Требования к самодельному верстаку
Качественно построенный верстак должен быть не просто удобным, но и весьма практичным для мастера. Стол в гараж, выполненный своими руками, должен в полной мере отвечать ряду следующих требований:
Должная высота столешницы. Мастер, производя предварительные расчеты, должен ориентироваться на собственный рост. Наиболее оптимальна та высота конструкции, при которой спина и мышцы плечевого пояса не испытывают нагрузки в течение длительной работы. Размеры верстака, выполненного своими руками, лучше отображать на чертеже.
Над столешницей и в подстолье обязательно должны быть источники освещения. Расположением электропроводки можно заниматься самостоятельно лишь при наличии соответствующего опыта и умений.
Все лампы необходимо заключать в защитные сетчатые каркасы, которые позволят избежать механических повреждений
Также важно вывести несколько розеток, находящихся в зоне доступности.
Верстак для гаража, изготовленный своими руками, должен иметь в области подстолья нескольких отсеков, полок, крючков для размещения инструментария. Необходимо сделать несколько отсеков закрытого типа, и хранить в них материалы, аксессуары, съёмные диски для болгарки, свёрла.
Поверхности данных инструментов могут быть чувствительны к действию химических составов. Также закрытые полки понадобятся для хранения мелких деталей, колющих предметов, режущих инструментов, горючих жидкостей.
Особые требования предъявляются к качеству столешницы. Учитывая характер ремонтных и отделочных работ поверхность столешницы должны выдерживать значительный вес, действие агрессивных химических жидкостей, устойчива к влаге. Все деревянные поверхности в процессе изготовления конструкции подвергают пропитке антисептиком и антипиретиком.
Отдельные установки (например, автоматически пилы) устанавливают на должном расстоянии от остальных предметов (зажимы, рубанки, струбцины).
Для мобильных конструкций приобретают надежные крепления и поворотную фурнитуру, которая подлежит тщательному контролю в течение эксплуатации. Для хранения складных конструкций-верстаков можно изготовить специальный чехол, защищающий столешницу от механических повреждений.
Рекомендации
Работать за новым столом должно быть удобно.
- Если мастер правша, то с левой стороны нужно закрепить точильный станок, а с правой – тиски.
- Поскольку для работы часто нужен электроинструмент, на одной из ножек можно установить удлинитель. Колодка закрепляется пластиковыми хомутами (стационарно) или с помощью паза в корпусе удлинителя. В последнем случае её можно снимать.
- Если вы хотите регулируемые ножки, снизу приварите гайки с крупной резьбой (самой большой, которую вы сможете найти). Затем нужно вкрутить болты, на которые будет опираться стол. Использование колёс в слесарном верстаке недопустимо.
- Металлическое основание самодельного верстака обязательно нужно заземлить, поскольку при работе часто нужны электроинструменты.
- Не забудьте про освещение. Один источник должен освещать всю рабочую плоскость, а другой — на гибком штативе — используется для локальной подсветки. Также можно пользоваться фонарями. Главное – свет должен падать слева (для правшей) или прямо.
- Нужно регулярно очищать столешницу от стружки и мусора.
Подготовка к сборке. Распил досок.
Для удобства работы необходимо распилить имеющиеся материалы на заготовки в соотвествии с распиловочными картами. Самая простая операция – это распил бруска, т.к. потребуется всего две детали одинаковой длины и они обе умещаются на одном бруске. Тем не менее ниже приводится пример распиловочных карт.
| Брусок 30х40х2000 | |
| № доски | 1 |
| Распил 1 | 660 |
| Распил 2 | 660 |
| Остаток | 680 |
| Раскладка угловая 14х14х2100 | |
| № доски | 1 |
| Распил 1 | 660 |
| Распил 2 | 660 |
| Распил 3 | 350 |
| Распил 4 | 350 |
| Остаток | 80 |
| Доска 40х96х3000 | |||||
| № доски | 1 | 2 | 3 | 4 | 5 |
| Распил 1 | 900 | 900 | 900 | 610 | 700 |
| Распил 2 | 900 | 900 | 900 | 610 | |
| Распил 3 | 700 | 700 | 700 | 610 | |
| Распил 4 | 458 | 458 | 458 | 610 | |
| Распил 5 | 458 | ||||
| Остаток | 42 | 42 | 42 | 102 | 2300 |
| Доска 20х96х3000 | ||||
| № доски | 1 | 2 | 3 | 4 |
| Распил 1 | 900 | 650 | 650 | 378 |
| Распил 2 | 650 | 650 | 650 | 378 |
| Распил 3 | 650 | 650 | 672 | 378 |
| Распил 4 | 378 | 650 | 672 | 378 |
| Распил 5 | 377 | 378 | 100 | 378 |
| Распил 6 | 100 | 378 | ||
| Остаток | 45 | 22 | 156 | 732 |
Если Вы ещё не поняли, как пользоваться распиловочной картой, то прочтите следующее объяснение. Первая строка таблицы означает номер доски. Вторая обозначает сколько материала у Вас останется на каждой доске после отпила всех заготовок. Далее каждая строка – это длина очередной заготовки, которые умещаются (и следовательно должны быть отпилены) на каждой доске. Все размеры даны в миллиметрах.
Например, на доске строганной 40х96х3000. под номером три умещаются две заготовки по 900 мм. каждая, одна заготовка длиной 700 мм. и одна – длиной 458 мм. При этом после распила у Вас останется приблизительно 42-мм обрезок. “Приблизительно” – потому что толщина пила в расчёт не берётся.
Все доски сложите в отдельные стопки, согласно их длине. Должно получиться так, как указано ниже в таблицах.
| Брусок 30х40х2000 | ||
| Длина, мм | Кол-во | Код |
| 660 | 2 | Б1 |
| Раскладка угловая 14х14х2100 мм | ||
| Длина, мм | Кол-во | Код |
| 350 | 2 | Р14_1 |
| 660 | 2 | Р14_2 |
| Доска 40х96х3000 мм | ||
| Длина, мм | Кол-во | Код |
| 700 | 4 | Д40_1 |
| 458 | 4 | Д40_2 |
| 610 | 4 | Д40_3 |
| 900 | 6 | Д40_4 |
| Доска 20х96х3000 мм | ||
| Длина, мм | Кол-во | Код |
| 377 | 1 | Д20_1 |
| 378 | 8 | Д20_1 |
| 650 | 8 | Д20_2 |
| 900 | 1 | Д20_3 |
| 672 | 2 | Д20_4 |
| 100 | 2 | Д20_5 |
| Крепёж | |||
| Наименование | Кол-во | Код | Цвет |
| Болт с гайкой и шайбой M8x100 | 16 | Б8 | |
| Саморезы 3.5х45 | 26 | С3,5 | |
| Саморезы 4.2х90 | 16 | С4,5 | |
| Шкант 10х50 | 8 | Ш |
Преимущества складной конструкции
Разборный стол отличается компактными размерами. Трансформер изготавливается преимущественно из металла и древесно-волокнистой плиты. Металлический каркас рассчитан на воздействие высокой нагрузки. Некоторые слесарные и столярные верстаки имеют специальные крепления для установки различного оборудования, выпускаемого для повышения функциональности. Таким оборудованием может быть:
- Циркулярная плита. В домашней мастерской практически незаменимой будет циркулярка. Подобная дисковая пила применяется для разделения заготовки на несколько частей в продольном или поперечном направлении.
- Шлифовальная машина. Чтобы придать поверхности требуемые качества, проводится снятие поверхностного слоя. Изменить шероховатость можно путем применения шлифовального круга с различным абразивным зерном.
- Электрический лобзик применяется для получения изделий с различной геометрической формой.
- Сверлильный станок. Для получения отверстий различного диаметра применяются сверлильные узлы, в шпинделе которых размещается сверло или фреза.
Как сделать выдвижной ящик столярного верстака из фанеры
Напилите заготовки корпуса ящика из 10-миллиметровой фанеры, а для днища возьмите лист толщиной 5 мм.
Схема раскроя деталей для двух фанерных ящиков: 1 – передняя панель; 2 – задний вкладыш; 3 – боковая стенка; 4 – передний вкладыш.
Обработайте заготовки шлифовальной машиной.
Сделайте пазы под фанерное дно в боковых стенках, заднем и переднем вкладышем. Зачистите заусенцы наждачной бумагой.
Склейте и скрутите шурупами детали передней и задней стенок.
Нанесите клей на стыки и в паз.
Соберите конструкцию, использую уголки и струбцины.
Скрепите детали шурупами, высверливая направляющие отверстия.
Соберите своими руками второй фанерный ящик.
Установите на задней стенке столярного верстака панель, предназначенную для увеличения жесткости конструкции и для размещения ручного инструмента.
Покройте отделочным составом ящики и обрезанные торцы древесно-стружечных плит.
Подведите к изготовленному своими руками верстаку электропитание и займитесь наполнением контейнеров инструментами.
Как сделать верстак своими руками?
Предлагаем вашему вниманию подробную инструкцию как сделать верстак. Изготовление столярного стола проходит в несколько этапов. Первым делом, необходимо подготовить все инструменты и материалы.
Для этого понадобятся:
- ножовка;
- шуруповёрт или набор отверток разного диаметра;
- столярный угольник;
- уровень;
- болты;
- гайки;
- саморезы;
- подробный чертеж изделия;
- гаечный ключ.
Из материалов необходимо подготовить:
бруски для опоры. Размер каждого элемента должен составлять 110 х 110 мм
В процессе выбора, необходимо уделить особое внимание состоянию древесины. Здесь не должны присутствовать трещины и сучки;
листы фанеры толщиной 30 мм;
доски для каркаса.
Когда все необходимые предметы подготовлены, можно переходить к рабочему процессу. Он включает в себя следующие этапы:
Первоначальным действием будет сооружение нижней рамы, в которой будут располагаться инструменты и слесарный станок. Для этого доски отпиливают до нужного уровня. Далее их соединяют между собой при помощи саморезов. В итоге должна получиться прямоугольная форма.
Опорные ножки стола фиксируют при помощи болтов. Для этого в плоскости рамы делают сквозные отверстия. Для надежности рекомендуется сделать от 6 до 8 ножек по всему периметру.
Для придания жесткости изделию необходимо сделать нижнюю полку. В нижней части каждой ножки отмечают по 25 см. Далее здесь крепят длинные деревянные планки. В дальнейшем на их поверхности зафиксируют ДСП панель. Она будет выступать в качестве основания.
Когда основная часть каркаса выполнена приступают к установке верхней столешницы. Здесь понадобится ножовка. Она удаляет лишние части доски.
Защитить поверхность деревянной столешницы поможет оргалит. Это прочный материал, который предназначен для рабочей зоны.
Увеличить систему хранения, можно при помощи дополнительного металлического щита, который крепят к задней части столярного стола. В опорных досках делают сквозные отверстия. После этого болтами фиксируют металлическое основание. На фото верстака своими руками, запечатлена очередность каждого действия.
Верстак для гаража
Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции
Пристенный верстак для гаража
Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.
Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.
Еще для гаража
Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.
Настенный верстак для гаража и мини верстак-шкаф
Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.
