Снегоход из мотокультиватора своими руками

Поэтапное изготовление

Пришло время разобраться окончательно, как из мотоблока сделать снегоход своими руками. В дальнейшем техника такого рода может использоваться для спортивных занятий, туристических прогулок или стандартной реализации хозяйственных работ. Не забудьте модифицировать базовую схему после того, как окончательно определитесь с направлением использования. Многие расходные элементы можно изготовить самостоятельно или позаимствовать со старой техники.

Особо пристальное внимание уделите расчетам размеров используемых расходных элементов.

Дальнейшая поэтапная технология сборки представлена следующими операциями.

Используйте трубы и листы, чтобы сварить раму. Мотоциклетные рамы стану идеальным вариантом, но классические водопроводные также являются неплохим выбором. Для создания необходимой формы воспользуйтесь трубогибом, но предварительно материал придется нагреть с помощью газовой горелки. Точечная сварка позволит соединить элементы, после чего необходимо надежно защитить конструкцию от коррозионных процессов. Для этого достаточно покрасить готовую раму.

Как только краска окончательно высохнет, используйте цельный шов для закрытия всех стыков.Чтобы силовой агрегат снегохода был надежно зафиксирован, приварите кронштейн из металла непосредственно к каркасу.

При условии повышенной массивности и габаритности техники кронштейн можно выбрать чугунный.

Приварите лыжи внизу. Для этого нагрейте стальные полосы и загните края под углом в 45 градусов. Поскольку существует вероятность возврата металла в исходное состояние, его следует обязательно закалить. Если стоит выбор между пластмассовыми и деревянными лыжами, однозначно отдайте предпочтение последним, поскольку сцепление с поверхностью у них гораздо лучше.

Пришло время установить на кронштейн двигатель, после чего приходит черед системы зажигания и сцепления. Все элементы можно позаимствовать непосредственно из мотоблока. Не забудьте о том, что сзади должен быть бачок для масла и топлива. На завершающем этапе приварите рукоятки и сиденье. Ручное управление должно быть проведено к правой ручке. Для простоты управления лыжами присоедините к ним вертикальную ось рукояток.

Как самостоятельно изготовить снегоход из мотоблока

Для нашей страны снегоход является лучшим транспортным средством в зимний период. Он отличается высокой проходимостью в сугробах, а также хорошей маневренностью. К тому же у него минимальный расход топлива.

На рынке можно встретить снегоходы от разных производителей, но они стоят недешево, и купить их сможет не каждый. Умельцы наловчились изготавливать снегоход из мотоблока своими руками. Для этого нужны соответствующие инструменты, детали, время и немного смекалки. Стандартным набором для создания снегохода являются:

Рулевая система данного транспортного средства находится впереди. Она управляется за счет лыж.

Рассмотрим, как изготовить снегоход на базе мотоблока Нева. Для того чтобы собрать такую машину, в первую очередь нужен мотоблок. Он выступает в роли двигателя. В нашей стране большой популярностью пользуется мотоблок Нева с японским двигателем и воздушным охлаждением. Всего насчитывается 8 моделей данной марки. Мотор работает от бензина, мощность которого в зависимости от модели варьируется от 6 до 9 л.с. Скорости переключаются цепным редуктором. Их всего четыре. Вместительность топливного бака варьируется от 3 до 5 л.

По своей мощности мотоблок Нева идеально подходит для переделки под снегоход. Он универсален, так как мощности двигателя достаточно для перевозки объемного груза или нескольких человек. Мотоблок может развить скорость до 60-80 км/ч. В продаже есть гусеничная приставка к агрегату Нева, которая без труда собирается и устанавливается.

Разберемся, как сделать снегоход для мотоблока своими руками. Для начала нужно разработать план переделки и четко представить, что вам предстоит делать. Идеальным вариантом является создание чертежа, по которому можно будет безошибочно провести расчеты. Если у вас с черчением плохо, то можно найти готовые чертежи ранее изготовленных снегоходов, и подобрав более подходящий вариант, начать сборку.

Новичкам в этом деле рекомендуется создание небольшого макета, который можно сделать из обычного картона. Неплохо бы для представления будущего устройства рассмотреть уже изготовленные модели других людей, чтобы иметь лучшее представление предстоящей работы. В интернете есть много самодельных прототипов снегоходов.

Следующим шагом является составление списка нужных материалов, деталей и инструментов, нужных для снегохода. После приобретения всего необходимого смело можно переходить к сборке. Вообще сборку мотоблока лучше разделить на несколько этапов, так будет легче справиться с поставленной задачей. Последовательность работы выглядит примерно таким образом:

  1. Изготовление рамы. Оптимальным решением является готовая рама от мотоцикла. Если таковой нет, то используются прочные трубы. С помощью трубогиба можно получить платформу желаемой формы и, воспользовавшись сварочным аппаратом, соединить концы.
  2. Монтирование деталей. К раме приваривается опора (кронштейн), к которой будет прикреплен мотоблок. Далее следует установка мотоблока, сиденья и различных деталей: рулевых колонок, амортизатора, полозьев и пр.

Нужно быть очень внимательным и уделять особое внимание размерам деталей. Они должны быть исполнены четко по схеме, в противном случае снегоходная приставка к мотоблоку будет подлежать переделке из-за неточностей

Рекомендации профессионалов

Нужно помнить о том, что самодельная снегоходная машина является транспортным средством. Специалисты рекомендуют не забывать об этом. Даже если имеется многолетний опыт управления мотоблоком, после переделки к новой машине надо привыкнуть. Нельзя сразу на большой скорости осваивать снежные сугробы и неизвестную местность. Маневренность снегохода за счет жесткой сцепки с санями уменьшается. Увеличивается опасность переворачивания на сложной трассе.

Детей катают на небольшой скорости по ровной местности

Непременно в санях захотят прокатиться дети. Нельзя лишать такого удовольствия, но вновь надо вспомнить о технике безопасности. Трассу выбирают ровную, едут на малой скорости. Можно сделать поезд из нескольких волокуш.

На видео снегоход самоделка своими руками из мотоблока:

Переделка культиватора в снегоход – алгоритм выполнения в деталях

Перед тем, как сделать из культиватора снегоуборщик или снегоход, необходимо подготовить приблизительный чертеж, в котором потребуется указать основные элементы конструкции, способ их соединения и последовательность работ. Вся конструкция будет состоять из двух основных узлов – ведомого и ведущего. К ведомой части относится амортизаторы, рулевая колонка и полозья.

Перед началом работы необходимо определиться с тем, какие детали есть у вас в готовом виде, а какие нужно изготовить самостоятельно. Дальнейший алгоритм работы выглядит следующим образом:

  1. Вначале приступаем к созданию рамы. Чтобы сделать надежный снегоуборщик своими руками, нужно постараться как можно крепче соединить составляющие каркаса. Для этого подойдет сварка. Основой каркаса станут трубы. Как правило, для сварки берутся обыкновенные водопроводные трубы, однако иногда умельцы используют части мотоциклетных рам. С целью избежать грубых ошибок, вначале трубы крепятся посредством точечной сварки. После этого, если конструкция имеет правильную форму, трубы соединяют непрерывным единым швом;
  2. Далее необходимо приварить к раме кронштейны, которые будут удерживать мотор, полозья, сиденья, рулевую колонку и другие элементы конструкции;
  3. Далее по плану – изготовление полозьев. В качестве них для снегохода подойдет одна или две широкие лыжи, которые должны быть соединены с рулевой колонкой посредством шарнирного механизма;
  4. После этого необходимо установить амортизаторы – их в готовом виде можно взять у любого мотоцикла;
  5. Далее устанавливаем мотор и коробку передач. Их необходимо крепить на ведущей части конструкции;

  6. Чтобы снегоуборщик своими руками из мотокультиватора мог передвигаться, его необходимо оснастить колесами или гусеницами. Вариант с колесами поможет сделать более маневренный агрегат. Вместе с тем, если вы хотите избежать пробуксовки колес, то следует выбрать гусеницы. Этот вариант сделает снегоход более проходимым, однако он уже не будет таким маневренным из-за большого веса;
  7. Гусеницы для агрегата вполне реально сделать самому. Для этого можно воспользоваться конвейерными лентами или цепями от мотоцикла.
  8. В любом случае главное, чтобы конструкция была достаточно надежной, прочной и легкой;
  9. При желании переднюю часть снегохода можно оснастить сцепкой для крепления ковша – он поможет быстро убирать большие завалы снега или соскребать лед;
  10. Соединив гусеницы с остальной конструкции, необходимо протестировать машину.

Изготовленный своими руками снегоход сможет развивать скорость в 60–70 км./час. Обязательно соблюдайте правила безопасности при передвижении, так как рельефность участка будет постоянно меняться, особенно, если вы выезжаете в лес.

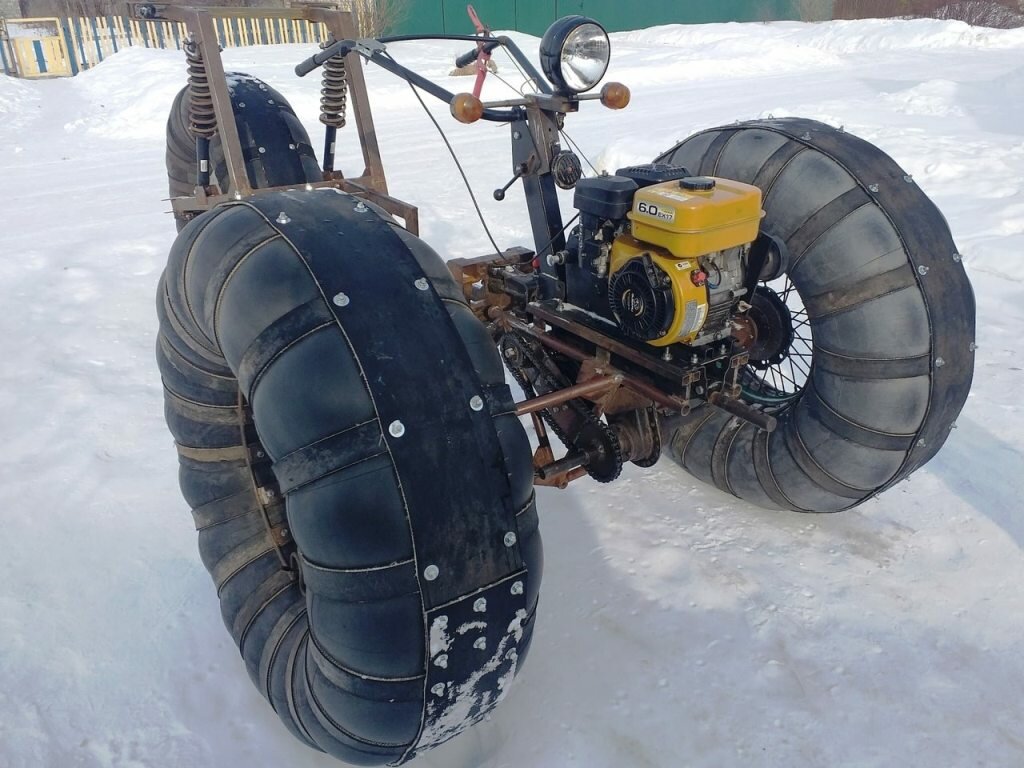

Снегоход с двигателем от мотоблока на камерах

Мотоблок практически не придется переделывать, если модернизировать родные колеса. Потребуются спущенные камеры от грузовика. Их по пять штук натягивают на каждое колесо, фиксируют цепями. Камеры накачивают. За счет фиксации цепями их форма становится наподобие ромашки с сегментами в виде эллипса. Новые колеса хорошо пройдут по глубокому снегу.

Для стяжки камер используют цепи, металлические обручи, полосы транспортерной ленты

Еще один колесный снегоход из мотоблока можно соорудить, надев на камеры вместо цепей стальные обручи. Снаружи их оснащают траками. Перемычки приваривают из металлических пластин. Высота трака около 2-3 см. После накачивания камер металлические обручи надежно зафиксируются на колесах.

Снегоход из мотоблока своими руками: причины выбора и критерии отбора


Мотоблок – достойная техника для перевоплощения, которая есть в арсенале практически каждого жителя нашей страны. В списке самодельных аппаратов, которые можно из него приспособить, снегоход занимает одно из первых мест, соперничая с каракатом и вездеходом. Это обуславливается тем, что зимой, когда необходим снегоход, в стандартных задачах по вспашке, окучиванию или покосу травы хозяйство не нуждается. Поэтому имеет смысл зимой снять двигатель и на его основе сделать снегоход, а летом – вернуть его на мотоблок и эксплуатировать его стандартной схеме. Не каждая модификация мотоблока подойдет для снегохода. Лучше всего с этой целью использовать те, в которых есть:

  • заднее тягово-прицепное устройство;
  • возможность управления вручную;
  • среднемощный мотор, охлаждение которого производится воздушной средой.

Идеальными для самодельного снегохода из мотоблока считаются мотоблоки «Нева», которые выпускаются в восьми моделях. Все они представляют собой группу почвообрабатывателей со средним тяговым потенциалом (6-9 л.с.). Несмотря на их бюджетность, моторные системы собирают и тестируют в Японии, что делает их необычайно выносливыми.

Учитывая все эти моменты, из таких мотоблоков получаются снегоходы с хорошей мощностью. А это означает, что он сможет перевозить не только водителя, но и как минимум одного пассажира.

Снегоходы из мотоблока на колесах

Рассмотрим, как изготавливают снегоходы из мотоблока на колесах. Колеса для самодельного снегохода должны быть подобраны мощные, так как это обеспечивает собственную безопасность и легкое управление. Могут быть использованы камеры от Урала или КамАза.

Есть несколько способов собственноручного создания колес, которые предполагают металлическую основу со встроенной внутрь камерой. Главным условием при создании вездехода на колесах является оснащенность 3 или 4 колесами.

При установке колес для данного снегохода подбираются шины низкого давления или камеры от больших автомобилей. Их надевают на стандартные диски и закрепляют цепями. Двигатель мотоблока потребляет мало горючего, поэтому высокая автономность снегохода собственного производства позволит передвигаться на длинные расстояния.

Преимущество гусеничного снегохода. В зимнее время мотоблоки на гусеничном ходу намного предпочтительнее. Большая площадь покрытия способствует правильному распределению нагрузки и оказанию давления на грунт. Гусеничная приставка никогда не застрянет в снегу или ином неустойчивом покрытии, чего не скажешь о колесах.

Выясним, во сколько обходятся самодельные снегоходы из мотоблока. Если сравнить готовый снегоход с самодельным, то разница в цене получится значительная. Самодельный обойдется в 5 раз дешевле. А если у вас в наличии будут некоторые детали, то и того меньше. Что касается надежности машины, то при собственноручном изготовлении к выбору деталей мастер подходит основательно, подбирая самые надежные детали. В результате выходит мощная, везде проходимая конструкция.

Рассмотрим отзывы фермеров и огородников. Люди считают, что создать снегоход из мотоблока своими силами целесообразно, хотя бы потому, что самая примитивная готовая машина стоит в пределах от 3,5 до 5 тыс. долларов. Цена лучших моделей начинается от 10 тыс. долларов. Даже приобретая новые детали для сборки снегохода, машина обходится в несколько раз дешевле. На форумах можно встретить много положительных отзывов людей, рассказывающих о своих незабываемых ощущениях от катания на снегоходах, собранных своими руками. Они с удовольствием делятся своим опытом и знаниями с новичками, желающими сконструировать подобную машину.

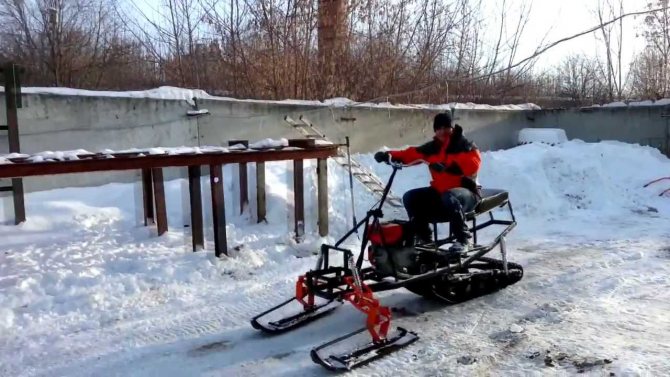

Изготовление гусеничного снегохода

Этот способ подойдет в том случае, если вы хотите получить более проходимый агрегат, который сможет с легкостью преодолеть не только снежные заносы, но и болотистые местности. При этом следует учитывать, что гусеничный агрегат будет более тяжелым, что отрицательно скажется на его скорости и маневренности. Кроме того, для такого снегохода из мотоблока потребуется достаточно мощный двигатель, выдающий, по крайней мере, 9–10 л. с.

Не забывайте, что, как и в первом случае, помимо двигателя от мотоблока, снегоход потребуется оснастить системой зажигания, сцеплением, переключателями положения заслонки дросселя, пусковым устройством, рычагами ручного тормоза, и, если есть возможность, фарой освещения. При этом появляется риск того, что провода и шланги при движении снегохода могут намотаться на гусеницы. Чтобы избежать этого, надежно закрепите все шланги и провода к раме при помощи хомутов. Еще лучше, если перед этим вы оснастите их резиновыми или силиконовыми трубками, которые защитят проводку от влияния влаги.

Порядок работ по изготовлению снегохода из мотоблока в таком случае будет практически идентичным

Особое внимание следует уделить изготовлению гусениц. Для этого лучше всего воспользоваться транспортировочной лентой достаточной толщины

Прежде, чем начать изготовления гусениц, обязательно изучите схему, в которой указано место и порядок установки основных деталей механизма. Порядок изготовления гусеничного механизма для снегохода из мотоблока выглядит следующим образом:

  1. Вначале возьмите пластиковую водопроводную трубу, длиной 470 и диаметром 40 мм, и нарежьте ее кусками – они послужат заготовками для будущих грунтозацепов;
  2. Распилите каждую из заготовок вдоль при помощи циркулярной трубы;
  3. Готовые грунтозацепы необходимо прикрепить к транспортировочной ленте посредством мебельных болтов. При этом обязательно соблюдайте одинаковую дистанцию между ними. В противном случае при движении механизма зубья ведущей звездочки будут набегать друг на друга, что приведет к проскакиванию гусеницы и ее сползанию с катков;
  4. Далее просверлите в гусеницах отверстия для болтов, используя для этого дрель и сверло по дереву со специальной заточкой;
  5. Затем сделайте ведущий вал гусеницы и опору для подшипников, используя стальные детали;
  6. После этого останется установить гусеничный механизм на самодельный снегоход.

Снегоход, оборудованный гусеничным механизмом, сможет легко преодолевать участки с мокрым налипающим снегом и болотистые участки дороги.

В случае если у вас нет достаточно мощного мотора от мотоблока, но вы желаете получить снегоход, который сможет передвигаться по болотистой местности, то можно оснастить агрегат комбинированными элементами передвижения.

Для этого гусеничный механизм следует установить в задней части снегохода, а лыжи – спереди под рулем агрегата. При этом в качестве ведомого элемента будет выступать именно гусеничный механизм.

Мотор для лодки из бензинового триммера

Практически у каждого рыбака есть дома резиновая надувная лодка. И естественно, всем хотелось бы, чтобы этот вид транспорта был максимально быстрым, удобным и комфортным. Если кроме надувной лодки у Вас в хозяйстве имеется бензокоса, то можно сконструировать самодельный лодочный мотор на базе триммера. Такое приспособление делается довольно легко и быстро, а его производительности и надежности вполне будет хватать для передвижения лодки на дальние расстояния. Пошагово о конструировании лодочного мотора из мотокосы мы расскажем Вам далее.

Выгоды переделки триммера в лодочный мотор

Использование триммера как лодочного мотора имеет ряд значительных плюсов и преимуществ.

Выгоды такого технического решения:

  • небольшая стоимость: триммер гораздо дешевле, чем профессиональный лодочный мотор;
  • небольшой расход горючего при достаточной производительности;
  • надежность и герметичность конструкции, с учетом индивидуальных нюансов пользования;
  • небольшие габариты и вес инструмента, что также очень практично и удобно для использования на легких лодках;
  • контроль за топливом благодаря прозрачным стенкам бачка;
  • жесткий вал внутри штанги.

Мощность двигателя должна быть не менее 0,7 кВт. Готовые насадки для переделки (приставка для крепления к двигателю, специальная регулируемая рукоятка с кнопкой глушителя, крепления) можно приобрести. После их установки на триммер останется только подсоединить тросик газа к двигателю и соединить провода с глушителем.

Как сделать лодочный мотор своими руками из триммера?

Для создания лодочного мотора из бензокосы подойдет инструмент с прямой штангой. Если штанга триммера изогнутая – придется поработать над ее усовершенствованием.

Переделка происходит по такому алгоритму:

  1. Сперва извлеките штатную гайку (на чертеже ниже обозначена цифрой 2). Не выбрасывайте и не теряйте ее, поскольку заменить заводские детали обычными гайками невозможно.
  2. Раскрутите остальные крепления, вытащите из штанги дейдвульный и гибкий вал (на чертеже цифры 8 и 9).
  3. Подберите новую дюралюминиевую штангу с чуть меньшим внутренним диаметром. Аккуратно поместите в нее бронзовую втулку (на чертеже №6).
  4. Обрежьте протектор (деталь №10) до необходимого размера и вставьте его в штангу.
  5. Если внешний диаметр штанги будет слишком большой для моторного отверстия, проточите его.
  6. С помощью штатной гайки закрепите винт.
  7. Крепление вала к мотору происходит с помощью переходников. Универсальных чертежей для этой детали нет, поскольку у разных моделей триммеров свои конструкторские особенности. Можно заказать данную деталь в токарной мастерской или изготовить самостоятельно из фанеры. Крепиться конструкция будет с помощью 4 винтов.

Если нет возможности приобрести готовый комплект для переделки, о котором говорилось ранее, регулировочную ручку можно взять ручку от спортивного велосипеда.

Винт также можно изготовить самостоятельно из куска дюралюминия, воспользовавшись чертежом ниже:

Шаг – это расстояние от лопасти до горизонтальной поверхности. Угол наклона регулируется пассатижами. Для этого заготовку предварительно нагревают.

Для заправки мотора из триммера на лодку используйте только качественные горюче-смазочные материалы. Разводите бензин с маслом в соответствующей пропорции. Первые 10 километров не подвергайте двигатель высоким нагрузкам – это будет период обкатки. Зависимо от мощности двигателя, лодка с таким мотором может развивать скорость от 5 до 8 км/час.

Ниже представлено видео, на котором продемонстрирована работа подобного агрегата:

Как переделать мотоблок в снегоход

Почему именно мотоблок? Это самый используемый агрегат, который есть в наличии практически у каждого хозяина приусадебного участка. В зимнее время нет необходимость его использовать для обработки земли и уходом за растениями. Поэтому зимой двигатель от мотоблока можно устанавливать на снегоход, а весной вернуть на мотоблок.

При изготовлении снегохода обычно используют двигатели от мотоблоков среднего класса, с наличием заднего тягово-сцепного устройства и ручного управления. В качестве варианта можно использовать мотоблок «Нева» для изготовления снегохода. Стоимость такого агрегата средняя, а установленные двигатели собраны в Японии.

Также на таких двигателях установлено принудительное воздушное охлаждение, что является плюсом для изготовления снегохода. Результатом всех трудов получится отличный снегоход, мощностью 6-7 л.с. Это позволит перевозить одного или двух человек и небольшой груз, ниже опишем как переделать мотоблок в снегоход подробнее.

Чтобы самостоятельно собрать снегоход необходимы такие детали: двигатель, сварочный аппарат, трубогиб и некоторые покупные запчасти. Несколько этапов изготовления снегохода из мотоблока.

Конструкция переделаки мотоблока в снегоход

Вначале необходимо изобразить конструкцию будущей машины в виде чертежа. Для этого поможет анализ изготовленных самодельных снегоходов. Сама конструкция будет состоять из двух частей: ведомой и ведущей. Ведомая часть состоит из амортизаторов, полозий, рулевой колонки. Для изготовления ведущей части понадобится рама, привод и силовой агрегат.

Когда разрабатывается самодельный проект, следует заранее определить части конструкции, которые изготавливаются самостоятельно, и выделить те части, которые необходимо приобрести.

После создания чертежа, переходим к изготовлению рамы. Для этого желательно использовать трубы. Иногда используют обычные водопроводные, но для большей прочности нужно использовать трубы от мотоциклетных рам. Чтобы придать раме желаемую форму, при помощи трубогиба нужно согнуть трубы. Закрепляются они при помощи сварки.

Во избежание грубых ошибок при сборке снегохода, детали рамы сначала необходимо закреплять точечной сваркой. Проверив правильность конструкции, стыки завариваются единым безразрывным швом. После этого к готовой раме привариваются кронштейны для установки двигателя, полозьев, сиденья, рулевой колонки и других частей.

Полозья и двигатель снегохода

Полозья представляют собой одну или две широкие лыжи, прикрепленные на шарнирном соединении к рулевой колонке. Амортизаторы — это лучшее решение при изготовлении передней подвески. Для этой цели лучше всего подходят рычажные амортизаторы, которые использовались на мотоциклах.

Двигатель и коробка передач устанавливаются на ведущей части собираемого снегохода. Тут нужно заранее решить, для передвижения использовать гусеницы или колесный ход. Оба типа приводов содержать как преимущества, так и недостатки.

Установленные у снегохода задние ведущие колеса позволяет ему быть более маневренным, благодаря легкому весу. Но во избежание пробуксовки колес на рыхлом снегу, их необходимо комплектовать цепями. При использовании гусеничного хода, повышается проходимость снегохода, но значительно увеличивается его вес, что снижает маневренность.

Гусеницы для снегохода

Гусеницы к снегоходу также можно изготовить самостоятельно. При этом можно использовать различные материалы: конвейерные ленты, мотоциклетные цепи, водопроводные трубы и др. Главное, изготовить их надежными, легкими и качественными, чтобы было хорошее сцепление траков с поверхностью.

Развиваемая скорость снегохода 60-70 км/час. Но даже на такой скорости снегоход остается довольно опасным видом транспорта. Поскольку передвижение происходит по снегу, то поверхность движения будет меняться неоднократно, даже во время небольшой поездки. Особая опасность появляется во время бездумной езды в лесу на больших скоростях. Также аккуратно следует передвигаться на открытых неизвестных пространствах, после выпавшего свежего «легкого снега».

Чтобы при езде было меньше проблем, нужно одевать специальную одежду. Чем больше скорость снегохода, тем более требовательным нужно быть к одежде. В наше время валенки и ватники уже не годятся. Одежда должна быть предназначена специально для езды на снегоходах. Также нужно пользоваться специализированным шлемом.

Гусеничный снегоход из мотоблока: процесс изготовления в домашних условиях

Снегоход, рисунок которого представлен ниже, базируется на моторе культиватора «Нева». Его производство начинают с рамы.

Рама для снегохода своими руками

Раму выполняют из металлических труб с диаметром, который используют для мотоциклетных рам. Так же подходят водопроводные трубы. Для придания нужной формы применяют трубогиб.

Чтобы упростить задачу и сократить время на проектировке, мы предлагаем воспользоваться уже готовыми чертежами.

Обозначения согласно чертежу:

  1. рама;
  2. зубчатая звездочка вала промежуточного типа;
  3. промежуточный вал;
  4. звездочка с зубцами;
  5. зубчатые детали;
  6. приводные элементы гусеницы;
  7. гусеничный вал;
  8. лыжные опорные стойки;
  9. катки-натяжители для гусениц;
  10. ось для натяжения катков;
  11. фаркоп;
  12. натяжитель;
  13. барабанные фланцы;
  14. стойка руля.

После сварки рамных элементов по установленным размерам в ее передней части делают подрамник – на нем локализуется мотор. Для этого приваривается подставка с отверстиями под него. Такие же отверстия должны быть и в самой траверсе. Через эти прорези будет удобно натянуть цепь привода и регулировать положение тягового агрегата.

Для того чтобы обеспечить пуск устройства рукояткой, подсельную раму смещают в заднюю часть агрегата. Бесценным бонусом будет оснастка исходного мотоблока функцией принудительного охлаждения. Это уменьшит износ карбюратора и тягового механизма.

Промежуточный вал для снегохода из мотоблока

На схеме представлен общий вид промежуточного вала.

Цифрами на рисунке обозначены:

  1. опорная часть для сиденья оператора;
  2. поперечина – делается из нержавеющей трубы 28 х 28;
  3. стоечная ось – из труб 18 х 18;
  4. траверса – из металлического уголка со стороной не менее 25 мм;
  5. укосина – в качестве нее берется стальная заготовка 0,4 х 0,05 м;
  6. подшипники № 204;
  7. вал (на основе трубы);
  8. зубчатая звездочка (как и элемент 10);
  9. лонжерон;
  10. кожух в резиновом исполнении.

Все эти детали можно сделать своими руками.

Изготовление рулевой колонки для снегохода: базовый чертеж с размерами

Правильно собранная и отрегулированная рулевая колонка – обязательное условие для проходимости снегохода из мотоблока по глубокому снегу и беспрепятственного преодоления им неровностей рельефа.

Согласно предложенной нами схеме рулевой блок образуют:

  1. рамная траверса;
  2. стальная стойка в трубном исполнении;
  3. рулевая опора из уголка;
  4. вал, приспособленный из трубы-нержавейки;
  5. перекладина;
  6. сошка;
  7. шайба из бронзы;
  8. втулка;
  9. гайка типа М10.

После их соединения переходим к гусеничной части снегохода.

Гусеницы для снегохода на базе мотоблока

Гусеничная снегоходная приставка изготавливается собственноручно при помощи одного из предложенных вариантов:

  • конвейерной ленты;
  • труб для водопровода;
  • мотоциклетных цепей.

Для легкого снегохода можно ограничиться обычной транспортерной лентой, к которой приспосабливают роликовую цепь.

Для более серьезных самоделок лучше изготавливать траки гусениц из реек в количестве не менее 30 шт с расстоянием между соседними в 3,8 см.

Рекомендуемый размер траков по чертежу составляет 50 х 3,8 х 1,8 см. Желательно обзавестись шаблон-стапелем, чтобы не допустить кривизны и расхождения в значениях.

Согласно рисунка:

  1. гаечные стяжки;
  2. звездчатый элемент;
  3. привод траков;
  4. натяжитель;
  5. каток;
  6. реечный трак;
  7. самодельный лонжерон;
  8. ведомый механизм;
  9. лыжа;
  10. подвеска для лыж;
  11. болт, как и 12 и 13;
  12. направляющая;
  13. шуруп;
  14. опорный башмак;
  15. крепеж для подшипника;
  16. ось катка.

Нельзя забывать о передних лыжах.

Их усиливают лонжеронами, добавочными пружинами и снабжают рычагом для вытаскивания снегохода в случае застревания.

После того, как базовые блока подготовлены, переходим к этапу сборки.

Как самостоятельно изготовить снегоход из мотоблока

Для нашей страны снегоход является лучшим транспортным средством в зимний период. Он отличается высокой проходимостью в сугробах, а также хорошей маневренностью. К тому же у него минимальный расход топлива.

На рынке можно встретить снегоходы от разных производителей, но они стоят недешево, и купить их сможет не каждый. Умельцы наловчились изготавливать снегоход из мотоблока своими руками. Для этого нужны соответствующие инструменты, детали, время и немного смекалки. Стандартным набором для создания снегохода являются:

  • рама;
  • двигатель;
  • бак;
  • сиденье;
  • лыжи;
  • руль управления;
  • гусеницы;
  • привод.

Рулевая система данного транспортного средства находится впереди. Она управляется за счет лыж.

Рассмотрим, как изготовить снегоход на базе мотоблока Нева. Для того чтобы собрать такую машину, в первую очередь нужен мотоблок. Он выступает в роли двигателя. В нашей стране большой популярностью пользуется мотоблок Нева с японским двигателем и воздушным охлаждением. Всего насчитывается 8 моделей данной марки. Мотор работает от бензина, мощность которого в зависимости от модели варьируется от 6 до 9 л.с. Скорости переключаются цепным редуктором. Их всего четыре. Вместительность топливного бака варьируется от 3 до 5 л.

По своей мощности мотоблок Нева идеально подходит для переделки под снегоход. Он универсален, так как мощности двигателя достаточно для перевозки объемного груза или нескольких человек. Мотоблок может развить скорость до 60-80 км/ч. В продаже есть гусеничная приставка к агрегату Нева, которая без труда собирается и устанавливается.

Разберемся, как сделать снегоход для мотоблока своими руками. Для начала нужно разработать план переделки и четко представить, что вам предстоит делать. Идеальным вариантом является создание чертежа, по которому можно будет безошибочно провести расчеты. Если у вас с черчением плохо, то можно найти готовые чертежи ранее изготовленных снегоходов, и подобрав более подходящий вариант, начать сборку.

Новичкам в этом деле рекомендуется создание небольшого макета, который можно сделать из обычного картона. Неплохо бы для представления будущего устройства рассмотреть уже изготовленные модели других людей, чтобы иметь лучшее представление предстоящей работы. В интернете есть много самодельных прототипов снегоходов.

Следующим шагом является составление списка нужных материалов, деталей и инструментов, нужных для снегохода. После приобретения всего необходимого смело можно переходить к сборке. Вообще сборку мотоблока лучше разделить на несколько этапов, так будет легче справиться с поставленной задачей. Последовательность работы выглядит примерно таким образом:

  1. Изготовление рамы. Оптимальным решением является готовая рама от мотоцикла. Если таковой нет, то используются прочные трубы. С помощью трубогиба можно получить платформу желаемой формы и, воспользовавшись сварочным аппаратом, соединить концы.
  2. Монтирование деталей. К раме приваривается опора (кронштейн), к которой будет прикреплен мотоблок. Далее следует установка мотоблока, сиденья и различных деталей: рулевых колонок, амортизатора, полозьев и пр.

Нужно быть очень внимательным и уделять особое внимание размерам деталей. Они должны быть исполнены четко по схеме, в противном случае снегоходная приставка к мотоблоку будет подлежать переделке из-за неточностей
