Снегоуборочная насадка на мотоблок – эффективность и процесс установки

Принцип работы снегоуборочного мотокультиватора

Мотокультиватор — это многофункциональная, надежная и универсальная техника, которая способна справиться с множеством задач. Такой агрегат относительно несложно приспособить для уборки снега. Но для этого нужно понимать принцип работы снегоуборщика, и что для этого потребуется. Преимуществами такой техники являются следующие факторы:

  • Доступная стоимость;
  • Универсальность;
  • Простота обслуживания;
  • Практичность;
  • Длительный срок службы;
  • Устойчивость к повышенным нагрузкам;
  • Защита от попадания влаги и механических повреждений.

В зависимости от мощности культиватор снегоуборщик способен отбрасывать снег на расстояние до 8 и более метров. Главным рабочим узлом такой техники является шнековый вал от мотокультиватора, который сначала собирает снег, а затем выталкивает его в специальный желоб, откуда он впоследствии выбрасывается на достаточно большое расстояние, и в нужную сторону. Отбрасывание снега осуществляется за счет толчков, для образования которых требуется наличие дополнительных переходников и ремней. Чтобы устройство запустить в работу, нужно вал подсоединить к снегоуборщику. Обычно осуществляется через ременную передачу.

Навесное оборудование для мотоблоков и мини-тракторов

сельских жителей

Это многофункциональные устройства, с помощью которых:

  • обрабатывают землю;
  • перевозят грузы.

В отличие от мотокультиваторов, которые предназначены лишь для обработки земли, в мотоблоках есть вал отбора мощности, обеспечивающий работу навесного оборудования, в нашем случае снегоуборочного.

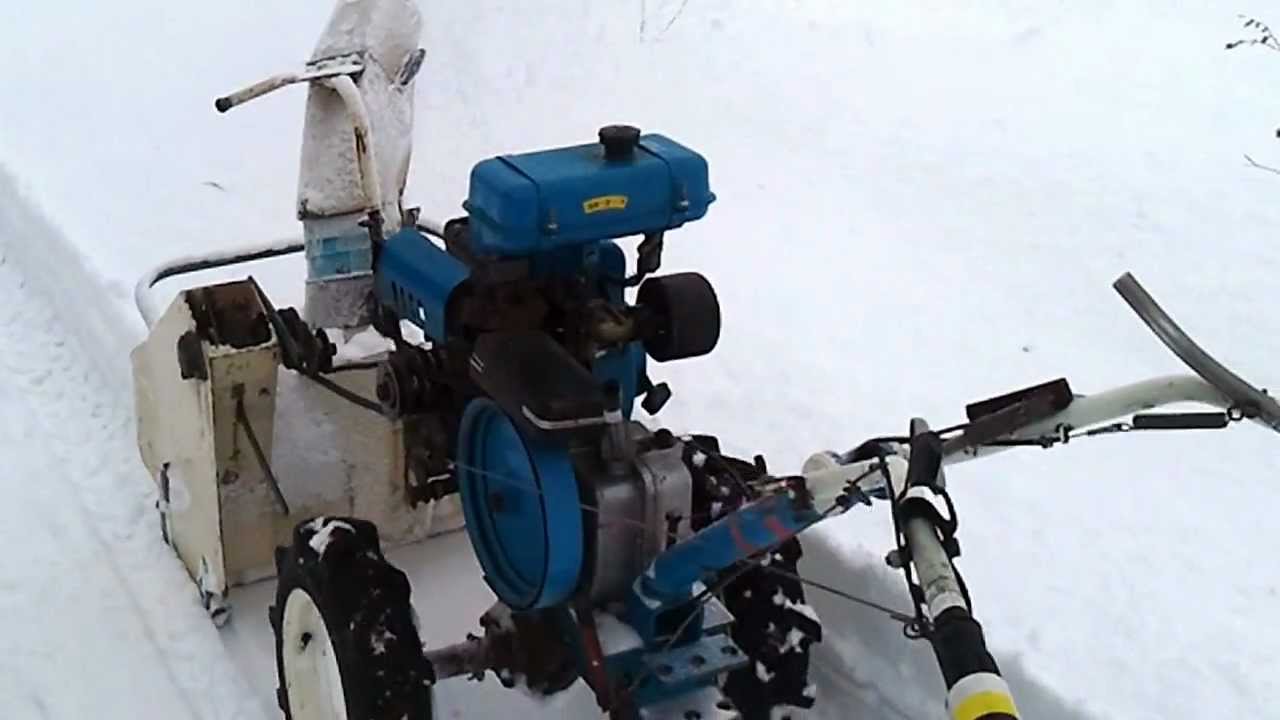

В результате мотоблок начинает работать как обычный снегоуборщик. Шнек сгребает снег к отверстию, а ротор разгоняет, благодаря чему снег может улетать довольно далеко.

Нередко магазины предлагают в качестве навесного оборудования для мотоблоков отвалы.

Шнекороторный снегоуборочный агрегат расчищает дорогу перед мотоблоком, благодаря чему он легче движется вперед даже без самоходного движителя.

Если же перед мотоблоком установлен отвал, то мотоблок вынужден толкать перед собой огромную, постоянно увеличивающуюся массу снега при слабом сцеплении колес с очищенной дорогой.

В какой-то мере увеличивает эффективность установка грунтозацепов, но эти металлические колеса есть далеко не у всех.

А отдельная покупка грунтозацепов – это лишние траты, которые снижают преимущество навесного снегоуборочного оборудования перед полноценными бензиновыми снегоуборщиками.

главное преимущество

Навесные снегоуборщики изготавливают для конкретных моделей мотоблоков.

Это связано с разным расположением вала отбора мощности.

Кроме того, вал отбора мощности соединяют с навесным оборудованием мотоблока следующими способами:

  • напрямую;
  • через редуктор;
  • с помощью ременной передачи;
  • с помощью цепной передачи.

Подключение напрямую используют лишь в том случае, если в составе навесного снегоуборщика уже встроен собственный редуктор с необходимым передаточным числом.

От модели и мощности мотоблока также зависят передаточные числа:

  • редуктора;
  • ременной и цепной передачи.

Поэтому навесное устройство для уборки снега, предназначенное для определенной модели мотоблока нежелательно устанавливать на другую модель, отличающуюся по мощности. Ведь это приведет к ухудшению работы агрегата.

Стоимость навесного шнекороторного снегоуборочного оборудования для мотоблока начинается от 14 тысяч рублей.

Что как минимум:

  • в 2 раза меньше стоимости дешевого самоходного снегоуборщика;
  • сопоставимо с ценой хорошего несамоходного снегоуборщика.

При этом вы получаете многофункциональный агрегат, который:

  • с весны по осень можно использовать на полевых работах или для перевозки грузов;
  • зимой очищать участок от снега.
  • расположение вала отбора мощности;
  • форма креплений.

Пройдя по этим ссылкам, вы сможете оценить такие параметры устройства, как:

  • комплектация;
  • возможности;
  • стоимость.

Ссылки на данные устройства:

  1. Шнекороторный снегоуборщик для мотоблоков МТЗ.
  2. Шнекороторный снегоуборщик для мотоблоков Ока, Урал, Нева и их аналогов с ременным приводом.
  3. Шнекороторный снегоуборщик для мотоблоков Агро и Dakota PRO.

Если же вы решили изготовить навесное снегоуборочное устройство самостоятельно, то вам потребуются:

  • слесарные и чертежные навыки;
  • умение работать со сварочным аппаратом.
  • общие принципы изготовления навесного шнекороторного оборудования;
  • последовательность действий при его постройке.

Также рекомендуем вам тематическую ветку форума Форумхаус. Там обсуждают многие аспекты создания навесного снегоуборочного оборудования для бензиновых и электрических двигателей.

Благодаря этому мотоблок станет максимально универсальной техникой, полезной и зимой, и летом. К тому же, готовый навесной снегоуборщик для мотоблока обойдется дешевле заказанного слесарю.

Как выбрать и купить снегоуборщик для мотоблока

Но бывает и так, что, посмотрев инструкции и схемы как сделать снегоуборщик на мотоблок своими руками, вы пришли к выводу, что подобное занятие не для вас, и вам намного проще будет приобрести уже готовое устройство. Однако, цены снегоуборочных насадок на мотоблоки, как и их характеристики, заметно отличаются друг от друга. Сделать правильный выбор не всегда бывает просто. В качестве примера рассмотрим самые популярные варианты, который пользуются наибольшим спросом сегодня.

Сегодняшний рынок предлагает множество различных конструкций навесных снегоуборщиков для мотоблоков

Снегоуборщик для мотоблока Салют: характеристики и особенности

Снегоуборочная насадка на мотоблок Салют позволяет производить очистку поверхности земли от снега при температуре от -20 до +5°C. Рекомендована к использованию только на ровных поверхностях, и может быть приобретена в двух различных модификациях, которые отличаются друг от друга способом крепления к мотоблоку.

Основные технические характеристики и параметры:

  • размеры – 600х640х820 мм;
  • ширина захвата поверхности – 500 мм;
  • максимальный слой снега, который может быть захвачен – 17 см;
  • частота вращения шнека – от 1900 до 2100 об/мин;
  • вес – 60 кг.

Принцип работы:

  • действующая часть конструкции, шнек, вращаясь, подгребает снег на своем пути от краев к центру;
  • специальные лопатки, расположенные в центре, продвигают снег в сопло корпуса;
  • затем происходит отбрасывание снега в сторону.

Снегоочиститель для мотоблока Салют рекомендуется использовать на ровных поверхностях

В данной модели доступно достаточно много регулировок, в том числе дальность выброса снега, которую можно изменять при помощи козырька, а также частоты вращения двигателя. Кроме того, можно изменять направление выброса снега, поворачивая экран.

Установка снегоуборщика на мотоблок Салют производится следующим образом: подножка мотоблока отсоединяется, шплинт и ось крепления подножки вынимаются. На ровной поверхности снегоуборщик крепится на мотоблок. Для этого необходимо ввести сцепку в раму таким образом, чтобы болт с распорной втулкой вошел в паз сцепки. После этого сцепку соединить с корпусом снегоуборщика при помощи двух болтов, не затягивая их.

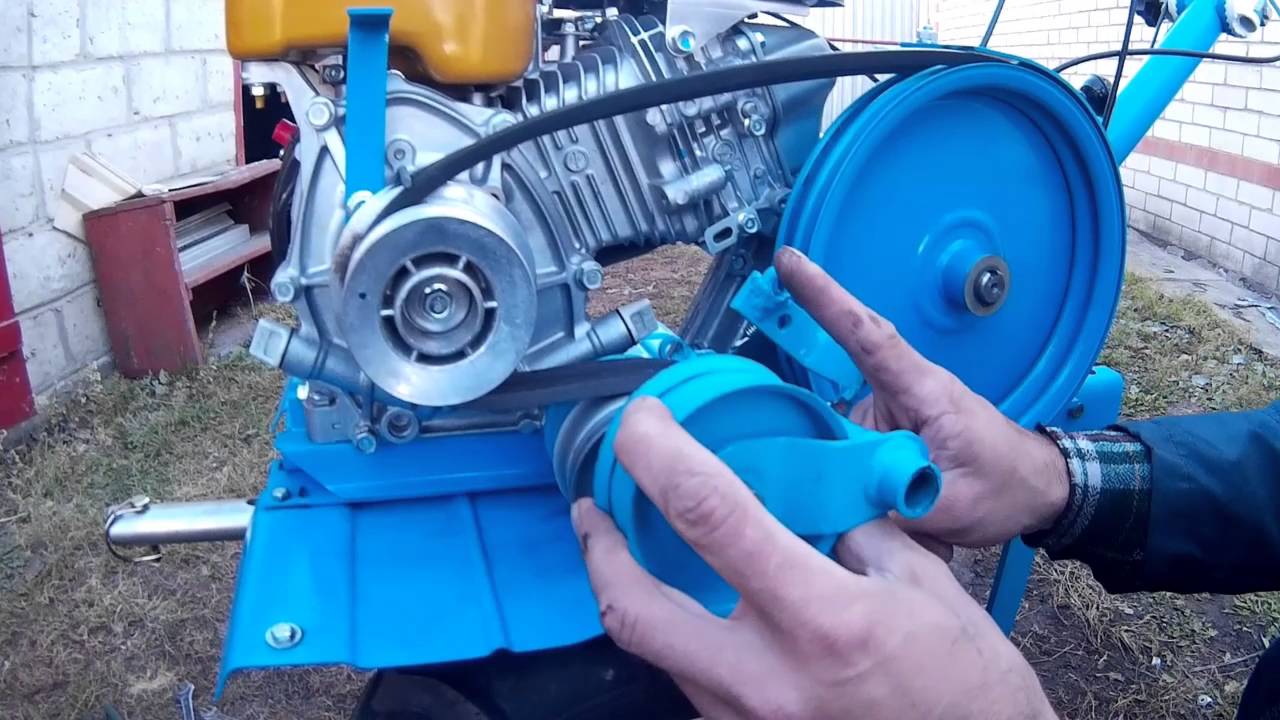

После этого необходимо надеть ремень привода снегоуборщика, предварительно сняв защитное покрытие шкива вала отбора мощность. Перемещая сцепку по балке, настроить взаиморасположение элементов таким образом, чтобы ремень был зацеплен ровно, без перекосов. После этого можно затянуть болты. Далее на место устанавливается защитное покрытие шкива вала отбора мощности и закрепляется.

Схема крепления навесного оборудования мотоблока Салют

Снегоуборщики МТД: какую модель лучше выбрать

Еще один популярные вариант избежать изготовления снегоуборочной насадки на мотоблок своими руками – приобрести спецтехнику производства МТД. На сегодняшний лень она считается одной из лучших, и имеет достаточно широкий выбор моделей, самые востребованные среди которых МТД-М 61, МТД-МЕ 66, МТД-640 и МТД-М56.

Ознакомившись с техническими характеристиками, а также основными задачами, которые призваны решать эти устройства, вы без труда определитесь, какой из вариантов лучший для вас. Например, модель М-61 отлично подходит для расчистки большой ровной поверхности, в то время как МЕ-66 больше ориентирована на сложные погодные условия и серьезные обледенелые сугробы.

Стоимость снегоуборщиков также разнится в зависимости от их предназначения. Так, самая бюджетная модель – М-56. Её стоимость колеблется в пределах 35-37 тыс. рублей. Немного дороже обойдется МЕ-61 – около 49 тыс. рублей. Средним вариантом можно считать М-61 – 44 тыс. рублей.

Снегоуборочная машина производства MTD

Полезные советы

Чтобы машина функционировала долгие годы, необходимо выполнять ряд рекомендаций

Это очень важно, поскольку аппарат изготавливается для долговременного применения. Советы специалистов:

  1. Желательно использовать при сборке предохранительные болты, чтобы внутрь не попадал лед.
  2. Подшипник нужно выбирать очень внимательно, поскольку выбор скажется на долговечности снегоочистителя.
  3. Когда идёт выбор привода, лучше всего отдавать предпочтение ременному — он заклинит, если в механизм попадёт лёд или камень. Кроме этого, его легче разбирать.
  4. Если использовать мотоблок в качестве основы, его нужно после уборки помещать в тёплое помещение. Таким образом можно будет сэкономить время на прогревании двигателя.
  5. Периодически нужно менять в редукторе масло. В зимний период заливать в него следует жидкое масло, поскольку при низких температурах оно загустеет.

Это были основные нюансы сборки снегоуборочной машины своими руками. Если человек привык работать руками, для него не составит труда собрать такой аппарат. В интернете можно найти поясняющие чертежи для снегоуборщика из мотоблока. Своими руками снегомет сделать не так сложно, как может показаться.

Originally posted 2018-07-04 07:38:05.

Особенности конструкции

Для начала определимся с самой конструкцией. Мотоблочная отвал лопата являет собой изогнутую рабочую поверхность, которая состоит из следующих элементов:

  • жесткой рамы;
  • ребер жесткости;
  • изогнутого стального листа толщиной 2 мм.;
  • пяток (2 шт.);
  • ножей (металлического и резинового).

Металлический нож используется при земляных работах, когда нужно разровнять грунт и т. д. В случаях, когда проводится уборка территорий от снега, мусора и т. д. используется резиновый нож (щадящий), который защитит и саму насадку от повреждения при контакте с твердым покрытием, и тротуар (плитка, асфальт, бетон).


Лопата-отвал

Стандартная лопата имеет ширину 100 см. и высоту 40 см.

Существует два типа мотоблочных отвалов, которые имеют некоторые визуальные отличия в своей конструкции:

  1. Лопата-отвал.
  2. Ковш.

Лопата-отвал для мотоблока предназначается только для очистки территорий от мусора, снега, используется для разравнивания щебня, грунта и песка. Ковш с обоих торцов закрыт наваренными пластинами, поэтому кроме уже описанных действий, может еще использоваться для погрузки того самого песка, земли, снега, мусора и т. д.

Предлагаем посмотреть фото, где видно, чем лопата отличается от ковша:


Лопата к мотоблоку


Ковш к мотоблоку

Тип установки относительно мотоблока

Благодаря относительной простоте конструкции, сравнительно небольшому весу (до 16 кг.) и большому функционалу выполняемых работ, отвалы могут крепиться как к средним, так и к тяжелым мотоблокам.

В зависимости от конструкции самого мотоблока, навес может присоединяться:

  • к передней части;
  • сзади моторизированного устройства, при учете того, что рулевая колонка последнего разворачивается на 180 градусов вокруг своей оси.

Расположение рабочего органа

Существует два типа отвалов:

  • регулируемые (поворотные);
  • нерегулируемые.

Поворотные отвалы — универсальные, так как позволяют выставить необходимый угол атаки:

  • правый наклон;
  • левый наклон;
  • прямая установка.

Нерегулируемые навесы жестко закреплены в необходимом оператору положении (прямо, право, лево) и регулировке не подлежат.

Предлагаем посмотреть видео работы мотоблока с использованием прямого и поворотного отвала:

Разновидности сцепок к мотоблокам известных брендов

Сцепка — это незаменимое устройство, идущее в комплекте с мотоблоком, которое позволяет агрегатировать различное навесное оборудование. В зависимости от марки мотоблока, его конструкции, изменяется и конфигурация самой сцепки. Кроме того, сцепки также бывают регулируемыми (угол атаки, горизонталь) и нерегулируемыми.

Существует несколько типов креплений:


Типа “Зирка”-41


“Нева”


Съемное крепление Zirka-105


Типа «ЗУБР»


Типа «Форте»


Универсальное


Сцепка для КИТ-набора, оснащенная передним подъемным механизмом

Типы подъемного механизма

Подъемники позволяют поднимать и опускать рабочий орган (отвал для мотоблока), производить погрузочно-очистительные работы. Существует несколько разновидностей подъемников:

  • ручные, или механические (рычаг);
  • гидравлические (с использованием гидронасоса).

Как собрать снегоуборщик

Последовательность сборки снегоуборщика своими руками:

Сборка

  1. Сначала берется короб из железных листов, концы которых загибаются на подобие лыж. Чтобы сделать вал, нужно достать трубу толщиной не менее 5 см. В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повернуты на 180 градусов по отношению друг к другу.
  2. Шнек можно изготовить своими руками, применив транспортерную ленту (1,5 м в длину и 10 мм в толщину). Вырезать 4 кольца из ленты возможно при помощи электролобзика (диаметром 28см). При отсутствии такого устройства, его можно заменить специальной дощечкой, которая применяется по типу циркуля (вращениями по кругу). При таком способе изготовления получаются качественные кольца.
  3. В кожухе, созданном из оцинкованного железа, нужно сделать отверстие, а затем установить в него трубу, которая будет служить выбросом снега. К ней привариваются держатели по обе стороны разбрасывателя.
  4. На приводном валу шнека нужно установить шестерёнку или шкив (выбор зависит от привода). Кольца с одной стороны разрезаются и свариваются с началом другого конца. Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5-10 см от свободного конца.
  5. Далее нужно подготовить привод шнека. Это может быть как цепной, так и ременной. Использовать ременной привод следует, когда на двигателе имеется шкив, а если шнек при работе заклинит, то ремень будет благополучно проскальзывать. Корпус захвата по размеру должен быть больше на 2-3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, между ними сохранится зазор.
  6. Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающимся в случае заклинивания шнека. Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
  7. После проведения всех работ нужно внимательно проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
  8. У короба на боках следует закрепить стаканы. Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб (обязательно затягивают гайками). Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5-10 см.
  9. Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающий снегу направление. Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
  10. На конце вала приваривают звёздочку для смены скоростей. Звёздочку и вал соединяют с мотоблоком при помощи цепи.
  11. Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно прикрепить деревянные бруски или прикрутить полоски пластика.
  12. Изготовить раму из стальных уголков (50*50 см). К поперечно установленным уголкам прикрепляются углы размером 25*25 мм. На них и крепится силовой агрегат.
  13. Ручка машины скрепляется болтами на продольные уголки.

Снегоуборщик для мотоблока Нева

После того, как сборка завершена, мотоблок-снегоуборщик можно покрасить баллончиком.

Помимо основных технических параметров и характеристик, влияющих на качество и производительность снегоуборщиков, следует рассмотреть и некоторые дополнительные приспособления, которые способны сделать труд оператора более комфортным. Стандартная комплектация моделей снегоуборочной техники может быть дополнена рядом добавочных функций, к примеру, системой подогрева ручек машины, электростартером, фарой для эксплуатации в темное время суток и т. д.

Обратите внимание! При эксплуатации этого устройства следует соблюдать правила техники безопасности. В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства. В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства

В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства.

Инструменты для самостоятельного изготовления снегоуборочной техники

Любая работа может выполняться только при наличии инструмента, поэтому желательно иметь:

  • электродрель – без нее невозможно изготовить отверстия заданного диаметра в нужных местах;
  • заклепочник – поможет создать прочные неразъемные соединения в листовом материале;
  • электросварочный аппарат – потребуется для сварки каркаса, а также отдельных агрегатов;
  • углошлифовальная машинка – будет использована для отрезания заготовок из стали, а также зачистки сварных соединений;
  • ножницы по металлу;
  • мерительный инструмент – используется для разметки и контроля параметров деталей, а также всего снегоуборщика (обычно достаточно штангенциркуля, рулетки и линейки);
  • ручной инструмент для фиксации деталей и временного крепежа – позволит производить работы качественно и с минимальными затратами сил;
  • стапель – даже простейший, изготовленный из деревянных брусков, поможет упростить процесс сборки, конструкция снегоуборочной машины имеет пространственную конструкцию, которую нужно собирать, фиксируя отдельные детали и узлы в разных местах.

Популярные модели снегоуборочных машин

Среди огромного ассортимента предлагаемой производителями продукции наиболее востребованным является следующее оборудование:

Мегаладон-0,6 роторное оборудование к мотоблоку для уборки снега «Салют»

Роторная снегоуборочная насадка к мотоблоку Салют модель Мегаладон используется в качестве насадки для расчистки небольших площадок. Устанавливается на мотоблок спереди с помощью специального крепежного устройства, прилагаемого в комплекте.

Принцип работы:

  • Основной рабочий элемент – шнек с зубьями.
  • Вращаясь, вал передает снежную массу к центру, которая затем попадает в жерло.
  • Направление выброса снега выбирает оператор посредством вращения экрана устройства.
  • Величина расстояние, на которое будет отбрасываться снег, напрямую зависит от мощности двигателя, а также от угла наклона устройства выхода снега.
  • Высота захвата снега регулируется специальными полозьями снегоуборщика, расположенными внизу устройства.

Особенности модели:

  • Снегоуборщик крепится к передней части мотоблока, что исключает необходимость разворота руля и работы на передаче заднего хода.
  • Способность продолжения работы снегоуборщика после остановки мотоблока за счет передачи крутящего момента с двигателя.
  • Шнек изготовлен на новейшем лазерном оборудовании из высококачественного материала.
  • Отвечает все требуемым правилам безопасности.
  • Цепь снегоуборщика расположена в специальном защитном чехле и отделена от зоны непосредственной работы.
  • Высокоточная конструкция выброса снега позволяет обеспечить соблюдение всех выбираемых параметров.
  • Облегченная конструкция снегоуборочной насадки.

Технические параметры:

ХарактеристикаЗначение
Ширина забора снега60 см
Высота25 см
Дальность отброса снежной струи7 м
Диапазон скоростей передвиженияОт 2 км в час до 4
СнегоуборщикОдноступенчатый
Вес42 кг
Цена15 150 руб.

Снежный отвал Техас 92000160100 на мотоблок «Техаs»

Специализированный снегоуборочный отвал устанавливается на мотоблок Техас (как и на мотоблок Хускварна) спереди. Фреза заменяется на колеса. Используется для расчистки от рыхлого снега на узких дорожках и небольших придомовых площадках. В комплект вместе с отвалом входит крепление.

Ширина захвата снежного покрова составляет 75 см. Страна-производитель навесного оборудования – Дания. Среднерозничная цена на рынке навесного оборудования для садовой техники составляет 6 436 рублей.

Всем сельскохозяйственным труженикам для посадки различных культур, например картошки, просто необходима спецтехника, такая как картофелесажалка. Здесь узнаете, как сделать картофелесажалку для мотоблока своими руками.

Навесное оборудование для мотоблоков Техаs подбирается в индивидуальном порядке под определенную модель, так как каждое вспомогательное устройство изготавливается под определенную машину с учетом ее конструктивных особенностей и возможностей.

См-0,6 снегоотбрасыватель на мотоблок «Каскад»

Снегоуборочная насадка на мотоблок Каскад модели СМ 0,6 производит захват и выброс снега с помощью вращающихся шнеков, приводимых в движение двигателем мотоблока.

Технические параметры:

ХарактеристикаЗначение
Ширина забора снега65 см
ВысотаОт 15 до 20 см
Дальность отброса снежной струиОт 3 до 5 м
Диапазон скоростей передвиженияОт 2 км в час до 4
СнегоуборщикОдноступенчатый
Вес50 кг
ПроизводительРоссия
Цена14 500 руб.
Гарантийный срок1 год

Снегоуборочная насадка на мотоблок «Крот»

Технические параметры снегоуборщика для мотоблока Крот:

ХарактеристикаЗначение
Ширина забора снега66 см
ВысотаОт 15 до 20 см
Дальность отброса снежной струиОт 3 м до 5 м
Диапазон скоростей передвиженияОт 2 км в час до 4
СнегоуборщикОдноступенчатый
Вес42 кг
ПроизводительРоссия
Цена18 900 руб.

Сп-56 приставка – снегоуборщик на мотоблок «Целина»

Принцип работы Сп-56 на мотоблок «Целина» заключается в разбивании льда и спресованного влажного снега шнеками снегоуборщика и перемещении полученной снежной массы на крыльчатку отбрасывания.

Снег отбрасывается через козырек желоба на расстояние 12 м, а направление выброса регулируется специальным рычагом в угле 190 градусов.

Технические параметры:

ХарактеристикаЗначение
Ширина забора снега56 см
Высота51 см
Дальность отброса снежной струиДо 15 м
Высота столба отброса снега5 м
Угол поворота козырька190 град.
Габариты67*56*100 см
Диапазон скоростей передвиженияОт 2 км в час до 4
СнегоуборщикДвухконтурный
Вес48,3 кг
ПроизводительРоссия
Цена19 372 руб.
Гарантия1 год

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

  • Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
  • Из трубы делается вал, толщиной не менее 5 см.
  • В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
  • Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
  • Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
  • В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.

Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
Выбираем привод шнека.
Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
У короба на боках закрепить стаканы.
Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.
Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.

Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
На конце вала приваривают звёздочку для смены скоростей.
Звёздочку и вал соединяют с мотоблоком при помощи цепи.
Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
Ручка машины крепится болтами на продольные уголки.
После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
