История деревянного домостроения исчисляется тысячелетиями. Теплая, дышащая и легкая древесина всегда ценилась за свои качества. Несмотря на появление новых материалов и технологий, она традиционно считается лучшей для строительства жилых домов. Сруб выкладывают из горизонтальных венцов, соединенных между собой вырубленными или выпиленными замками. Главная задача при строительстве — обеспечить плотное прилегание всех элементов. Холодные углы — не такая уж редкая проблема деревянных зданий. Неутепленные зазоры служат прямым каналом для теплопотерь. Узел соединения угловых брусьев должен обеспечивать изоляцию помещений от окружающей среды. Такой вид конструкции получил название «теплый угол». Его выполняют несколькими способами. Монтаж узла проводят с помощью замков разнообразной формы, с малым количеством дополнительных скрепляющих деталей.


Соединение теплый угол Источник leto-dom.com

Шипорезка своими руками – фото изготовления

  • Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими…
  • Прочные перила своими руками – мастер класс ИЗГОТОВЛЕНИЕ И УКРЕПЛЕНИЕ ПЕРИЛ НА…
  • Приспособление для нарезки паза своими руками Как нарезают пазы при помощи…
  • Умывальник из камня своими руками Как построить помещение для умывальника…
  • Торцевая (торцовочная) пила из болгарки своими руками – фото УСТАНОВКА ДЛЯ БОЛГАРКИ СВОИМИ РУКАМИ…
  • Ночник из светодиодов своими руками Как сделать ночной светильник своими…
  • Снежная лопата своими руками Снежная лопата своими руками Как-то за…

    Своими руками › Как выбрать или как сделать › Инструменты › Как нарезать шипы на циркулярке своими руками (шипорезка)

Государственные стандарты

Основным стандартом, который устанавливает правила изготовления элементов крепления деревянных деталей, является ГОСТ 9330-2016. В нём заданы размеры зубьев, пазов, шкантов различных типов сборки. В стандарте приведены схемы с образцами таких креплений. Указаны правила округлений и условные обозначений, применяемые на чертежах.

Правила зубчатых соединений заданы ГОСТ 19414-90. В нём приведены размеры зубьев, порядок расположения и методы их соединения.

При строительстве деревянных домов используется ГОСТ 30974-2002. Он определяет правила подготовки распилов типа ласточкин хвост для брёвен в малоэтажном строительстве. В нем подробно приведены виды конструкций, классификация и размеры каждого элемента.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поиск по сайту

Как сделать шиповое ящичное соединение ручным инструментом. Многошиповые ящичные соединения относятся к классическим столярным технологиям. Они используются и сейчас при производстве качественной мебели. Конечно, в наше время чаще используются более простые и быстрые способы сборки ящиков. Я и сам обычно собираю ящики на саморезах, но об этом напишу в другой статье. Здесь я предлагаю вспомнить как это делалось испокон веков ручным инструментом.

Собственно вопросы изготовления шипов вручную иногда возникают, если у вас под рукой нет специальных инструментов и приспособлений. А покупать дорогостоящий станок для разовой работы не имеет смысла. Правда заранее надо понимать, ручная работа требует внимательности и точности.

Из инструментов понадобится ножовка-наградка, набор стамесок, киянка. Для разметки карандаш и металлическая линейка. Наградка отличается от обычной ножовки не только мелким зубом, но и специальной накладкой «обушком» на верхнем ребре пилы. Эта накладка обеспечивает дополнительную жесткость полотна.

Шипы можно делать самозахватывающиеся, т.е. «ласточкин хвост» или прямые. Начинать лучше с прямых, ласточкин хвост можно использовать когда появится какой то опыт

Детали ящика на фото из МДФ, но это не суть важно, заготовки из дерева обрабатываются точно так же

1. Начнем с разметки торцов деталей. Планки ящика шириной 100 мм. разделим на пять равных частей. Разобьем их на квадраты 20/20 мм. , затем совместим торцы деталей и заштрихуем карандашом квадраты через один.

То есть чистый квадрат должен располагаться напротив заштрихованного. При изготовлении шипов закрашенные участки нам нужно удалить.

2. Для удобства работы деталь нужно зажать вертикально. Если у вас нет столярного верстака, то деталь зафиксируйте с помощью двух струбцин к рабочему столу. Для этого одной струбциной зажмите на краю стола деревянный брусок, а другой притяните деталь к бруску.

3

Выпиливаем шипы по разметке, причем обратите внимание, пилить нужно не по линии, а так чтобы линии разметки оставались сбоку от пилы. Если пропилы делать точно по линии то шипы окажутся прослабленными и сборка ящика станет проблемой

Придется вклеивать в зазоры шпон или щепки, в общем геморрой и некачественная работа. Мы выпиливаем закрашенные карандашом участки, поэтому пила должна находиться внутри заштрихованного сектора. Пропилы делаем на глубину разметки, в этом случае 20 мм.

4. Стамеской или резаком выбираем сегменты между пропилами.

Вынимаем деталь из зажима и укладываем плашмя на стол. Стамеской выравниваем плечи между шипами. Чтобы не портить стол, под заготовку лучше положить строганную доску или кусок фанеры. Может понадобиться деревянный молоток, смотри как сделать киянку.

5. Когда все шипы пропилены и оформлены проводим первичную сборку. Если при сборке шипы не входят на место, ничего страшного, надо подогнать детали используя стамеску или резак (нож). Для качественной сборки имеют значение доли миллиметра, поэтому для точной подгонки шипы лучше подрабатывать напильником или крупной шкуркой на длинном бруске.

Мне приходилось когда то делать не только ящики на шипах, но и вязать деревянные оконные рамы пользуясь ручным инструментом. Там принципы работы те же, шипы и проушины сначала выпиливал по разметке пилой — наградкой, а затем вырубал излишки в проушинах долотом.

Если вам надо делать много ящиков с шиповым соединением, то лучше все таки подумать о приобретении электро-инструмента. Такие шипы можно делать ручным фрезером установленным в «стол», или на небольшой стационарной циркулярке с изменяемой высотой пилы. Для обоих вариантов нужно будет сделать приспособление для точных пропилов. Но мне кажется сделать такое приспособление не сложнее, чем вручную заготовить детали на несколько ящиков.

Универсальное приспособление для соединения шип паз


заводская пластина для изготовления соединения шип паз

Используется с фрезером для резов соответствующих пазов и шипов, оно устанавливается в тиски, и деталь прижимается струбциной к устройству. Как правило, продается в магазинах.


внешний вид соединения

Рассмотрим приспособления для фрезерования пазов

Выпилите верхнюю часть — столешницу из 18 мм фанеры длиной 40 см. и достаточной ширины, чтобы обработать самую толстую заготовку, которую Вы планируете соединять шипом.

Вырежьте два бруска 5х10 см., отпилив их такой же длины, что и верх. Бруски в дальнейшем будут играть роль прижима заготовки и центровки ее относительно паза в столешнице. Чтобы подготовить верх, проведите линию в его центре, затем отфрезеруете пазовую выемку по линии с одного конца.


схематичное изображение оснастки

Обратите внимание

Выемка должна быть такой же ширины, как копировальное кольцо, которое Вы будете использовать со своей фрезой. Выемка должна быть достаточно длинной, чтобы соответствовать длине самого длинного паза, который Вы собираетесь резать.

Затем отфрезеруйте два перпендикулярных центральной линии регулировочных паза. Наконец, просверлите смотровое отверстие между этими двумя пазами. Чтобы собрать всю конструкцию, вверните болты в губки и закрепите верх к брускам гайками-барашками с шайбами.

Чтобы использовать наше оборудование, начертите паз на заготовке и отметьте на ней центральную линию. Ослабьте барашки и установите заготовки между брусками таким образом, чтобы центральная линия соединилась с линией верха приспособы, проверьте, что край заготовки находится напротив кромки верха.

Зажмите барашки. Выровняйте фрезу по одному концу чертежа паза, затем отметьте вспомогательные линии на верхней поверхности стола по края базы фрезера.


Как правильно работать с оснасткой шип паз

Повторите это еще раз, чтобы отметить линии другого конца. Отфрезеруйте паз, внизу начиная рез с выравнивания базы фрезера по первой вспомогательной линии, и остановите фрезерование, когда пластина дойдет до второй вспомогательной линии.

Смастерим своими руками приспособление для изготовления шипов


Изделие для изготовления шипов

Сделанный из дерева и фанеры кондуктор, показанный выше, позволяет резать прямоугольные шипы с двумя заплечиками. Обрабатываемый предмет находится лицевой поверхностью снизу под кондуктором, в то время как фрезер двигается вдоль упора сверху, удаляя лишнее за два прохода.

Изделие состоит из двух параллельных базовых брусков, стопора и упора — все сделано из дерева такой же толщины, что и деталь, в данном случае из брусков 25х75мм, а также верхней поверхности и поддержки, сделанных из 18мм фанеры.

Базовые бруски должны быть приблизительно 400 мм длиной; вырежьте из фанеры верхнюю поверхность приблизительно 200 на 250 мм и приверните ее к брускам как показано на рисунке. Приверните стопор на концах базовых брусков вместе с поддержкой. Установите упор приблизительно в 25 мм от конца верхней поверхности.


вырезаем шип с помощью устройства

Раззенкуйте отверстия под все головки винтов и убедитесь, что сделали все углы прямоугольные. Просверлите смотровое отверстие в верхней поверхности, чтобы безошибочно поместить заготовку точно по разметке.

Популярное: Сделать приспособления для фрезера своими руками, или приобрести готовые?

Также нужно сделать пластину из оргстекла. Она должна быть, по крайней мере, такой же ширины, как база вашего фрезера и достаточно длинной, чтобы проходить от упора и выходить за стопор кондуктора: 250 на 300 мм будет достаточно.

Установите З/4-дюймовую фрезу, затем удалите стандартную пластину из инструмента и используйте ее как шаблон, чтобы отметить отверстия под винт и отверстие под фрезу в пластине из оргстекла.

Обратите внимание

Новая пластина должна быть закреплена на фрезере так, чтобы край фрезы находился против внутреннего края поддержки и стопора когда пластина идет вдоль ограничителя. Просверлите отверстия и закрепите пластину к фрезеру.

Чтобы начать использовать изделие прижмите конец заготовки к концу стопора и к базовому бруску. Зажмите все это струбциной вместе. Установите глубину реза на фрезере и отфрезеруйте деталь на половину шипа, продвигая пластину вдоль упора в течение всего реза. (Вы одновременно еще и прорежете базовые бруски.) Переверните заготовку и повторите операцию, чтобы закончить шип (внизу).

Государственные стандарты

Основным стандартом, который устанавливает правила изготовления элементов крепления деревянных деталей, является ГОСТ 9330-2016. В нём заданы размеры зубьев, пазов, шкантов различных типов сборки. В стандарте приведены схемы с образцами таких креплений. Указаны правила округлений и условные обозначений, применяемые на чертежах.

Правила зубчатых соединений заданы ГОСТ 19414-90. В нём приведены размеры зубьев, порядок расположения и методы их соединения.

При строительстве деревянных домов используется ГОСТ 30974-2002. Он определяет правила подготовки распилов типа ласточкин хвост для брёвен в малоэтажном строительстве. В нем подробно приведены виды конструкций, классификация и размеры каждого элемента.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Технические характеристики: Габаритные размеры: 300х370х138мм.

Толщина шаблона 8 мм. Масса: шаблон под «паз» — 6кг, шаблон под «шип» — 5кг. Покрытие: гальваническое цинкование. Стоимость комплекта:17000 руб.

Неоцинкованный: 15500 рублей

Комплектация:

  • Шаблон «Шип» с нижним упором для бруса
  • Шаблон «Паз»
  • Расширительная площадка*
  • Кольцо копировальное под фрезу Арунда, фреза заказывается отдельно
  • Кольцо копировальное под фрезу d 38мм
  • Фреза D38.1, h30 мм угол 14,3°, хвостовик 12мм.

* Под фрезера ЗУБР и Интерскол фм-32/1900э шаблон комплектуется готовой расширительной площадкой

под все другие фрезера:

*отверстия в расширительной площадке сверлятся индивидуально под каждый фрезер заказчиком

Шаблон для соединения «Ласточкин хвост» (ШЛХ-1) предназначен для изготовления соединений бруса «ласточкин хвост» с помощью ручного фрезера мощностью не менее 1900Вт с фрезой «ласточкин хвост» и копировальным кольцом. Размер обрабатываемого бруса может быть сечением от 100мм до 200мм по ширине и до 200мм по высоте. Опорные площадки этого кондуктора регулируются и по высоте и по углу наклона, что позволяет изготовить соединение под любым углом

Это особенно важно для изготовления стропильных систем и при строительстве каркасных домов. Кондуктор для изготовления соединения «ласточкин хвост» на брусе состоит из двух шаблонов: первый для шипа, второй для паза

Копировальные втулки поставляемые в комплекте, рассчитаны под два типоразмера фрез. Для использования других фрез необходимо изменить размер втулки. Система Arunda предназначена для соединения деталей ручным способом с использованием специальных шаблонов. Применяется для сборки деревянных каркасов в технологии «ласточкин хвост», что позволяет закрепить все детали конструкции качественно, быстро и надежно.

Типы соединения «ласточкин хвост»

В современных изделиях применяют различные виды соединения. Чтобы определить тип соединения на крепёж ласточкин хвост лучше посмотреть сверху. В этом случае можно отметить следующие типы:

  • грубые (пазы и зубцы хорошо видны и точно демонстрируют систему крепления);
  • скрытые (зубцы не видны, они скрыты корпусом второй детали);
  • сквозное соединение (шип охватывает всю ширину второй детали);
  • односторонний шип (в этом случае вырезается только часть, а вторая сторона остаётся неизменной).

Кроме внешней формы они классифицируются по размеру изготовленных пазов и зубьев. В технической документации указывается относительный масштаб. Он объединяет основные размеры отдельных элементов:

  • интервалы между шипами;
  • величина шипа;
  • угол наклона;
  • количество шипов.

Для грубых соединений применяется масштаб 1:5. Он обеспечивает надёжный контакт особенно крупногабаритных деталей. Этот масштаб приемлем для мягких сортов древесины. В конструкциях из твёрдой древесины обычно применяют масштаб 1:8. Такой контакт выглядит более эстетично. При выборе этого параметра необходимо учитывать, что при небольшом угле наклона под воздействием внешней нагрузки или внутренних натяжений конструкция может разойтись. Поэтому его крепят с помощью столярного клея. При задании большого угла снижается нижняя часть шипа, что может привести к его разрушению.

Почему именно «Азимут Гласс»?

Нужен качественный кухонный фартук скинали из матового стекла?! У нас вы можете заказать полный комплекс — замер, изготовление, доставка установка и надежное крепление.

Наши преимущества:

  • Собственное высокотехнологичное производство, гарантии высокого качества и скорости выполнения заказов.
  • Полный комплекс услуг, сопровождение персональным менеджером.
  • Оперативная доставка по Санкт-Петербургу и Ленинградской области.
  • Доступные цены.
  • Работу выполняют бригада высококвалифицированных специалистов.
  • Большое число успешно сданных объектов – смотрите раздел «Портфолио» на сайте!

Особенности узла «в полдерева»

Конструкция «в полдерева» носит такое название, так как вырубки, которые делают в брусе, имеют размер в половину сечения. Укладка «в полдерева» выполняется в основном в углах. Соединять брус в длину таким образом можно, но для крепления нужно применять нагеля.

Для углового соединения делают прирубку сверху у одного звена и снизу у другого. Чтобы соединение было более прочным используют деревянные втулки, которые монтируют в торец вырубки. Еще один вариант это косая рубка, такой вариант подробно показан на схеме снизу.

Такое угловое крепление используют для жилого строительства, например под строительство дома из профилированного бруса, только тщательно утеплив стык. Для того, чтобы уменьшить продуваемость конструкции вырубки делают на под прямым углом, а с небольшим уклоном.

Любой из перечисленных видов можно использовать для Т-образного соединения. Но самыми целесообразными и экономически выгодными считаются те, которые не нуждаются в припусках, например «коренной шип», «ласточкин хвост».

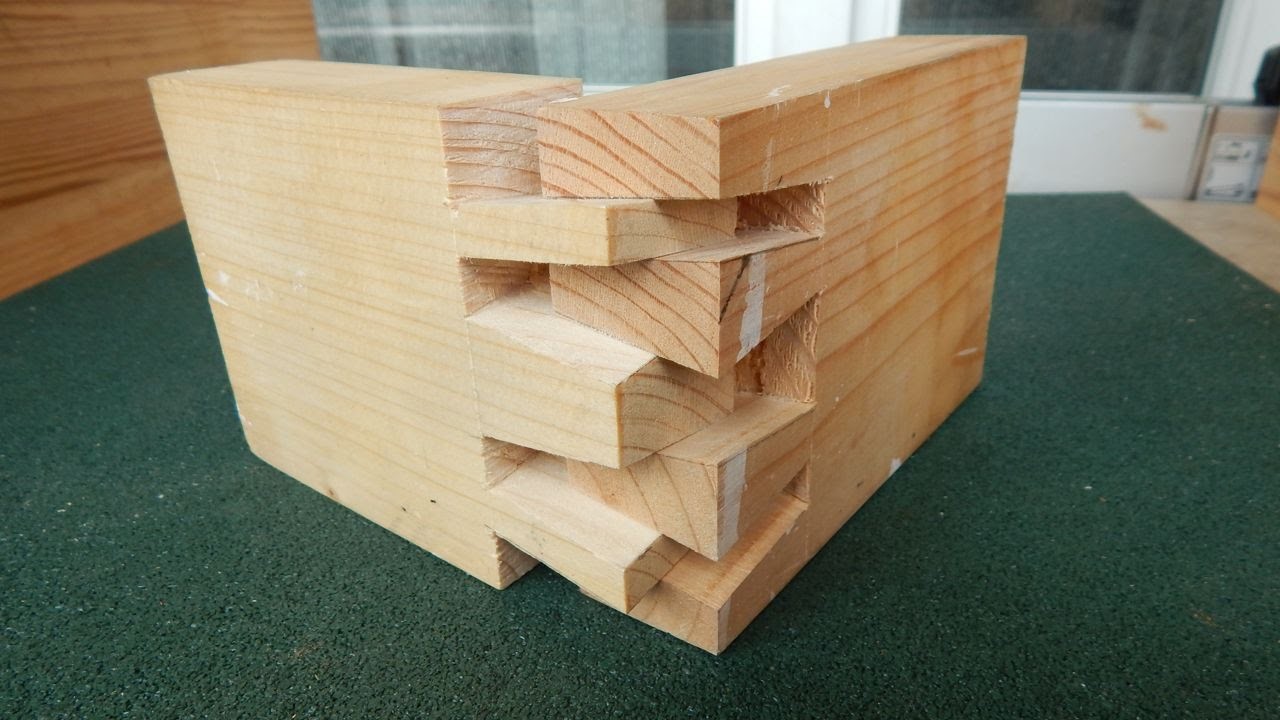

«Ласточкин хвост» крепление – одна из разновидностей шипового соединения, используемого для сборки деревянных конструкций. На одной детали выпиливают трапециевидные выступы, на второй – узкие шипы. Благодаря наклону проушин элементы прочно фиксируются даже без использования клея.

Применение соединения

Соединить две стороны деревянной конструкции можно с помощью качественного столярного клея или доступных крепежей, поэтому многие считают, что использование традиционных методов стыковки оправдано только лишь эстетической стороной вопроса. Но для соединения ласточкин хвост такое утверждение верно лишь отчасти. Этот тип, безусловно, говорит о мастерстве столяра, поскольку выполнить его качественно не так просто, зато готовое изделие будет выглядеть красиво и выразительно. Но у ласточкиного хвоста есть также ряд преимуществ:

  • Отсутствие естественной деформации древесины.
  • Сохраняется структура материала, не образуются трещины.
  • Эффективно при стыковке крупных элементов из массива.
  • Легко регулировать мощность соединения, подбирая нужное число шипов и угол наклона проушин.
  • Прочность изделия увеличивается за счет большой площади склейки.

Использование соединения ласточкин хвост рекомендовано во всех областях, в которых требуется получить на выходе надежно скрепленные элементы или цельную конструкцию:

  • Машиностроение –для крепления деталей компрессоров, оптического оборудования, металлорежущих станков.
  • Строительство –присоединении бруса во время сборки домов из дерева. Также этот тип крепления применяют при изготовлении всевозможной столярной продукции: окон и дверей (рам, проемов), перегородок, арок, ниш.
  • Мебельное производство – для соединения элементов каркаса, различных конструкций (дверцы, крышки, ящики). Как правило, детали также склеивают, что обеспечивает еще большую фиксацию и прочность.

Соединение ласточкин хвост применяется во время сборки различной деревянной тары (коробов, контейнеров, ящиков).

Изготовление ласточкиного хвоста своими руками

Сделать ласточкин хвост не сложно, но заранее стоит подготовить все необходимое: чертеж, инструменты, материалы.

Отсутствие навыков может стать проблемой, поскольку такой тип соединения достаточно трудоемкий и требует определенных умения, чтобы готовое изделие выглядело красиво, оставаясь при этом крепким.

Инструменты и материалы

Для создания углового соединения ласточкин хвост из материалов понадобятся только деревянные заготовки (доска, брус) и столярный клей хорошего качества.

Для выпиливания шипов и пазов понадобятся следующие инструменты:

  • Линейка и угольник.
  • Простой карандаш.
  • Нож.
  • Стамески (длина будет зависеть от размеров заготовок).
  • Верстак с прижимными тисками или с дополнительными струбцинами.
  • Пила (ленточная, обушковая, циркулярная, электролобзик – в зависимости от выбранного типа соединения).
  • Молоток и киянка.
  • Приспособления для шлифовки (напильник, машинка, наждачка).

Для удобства вырезания шипов можно воспользоваться шаблоном, заранее вырезав его из тонкого листового металла.

Описание процесса изготовления

Перед началом работы желательно промаркировать заготовки, обозначив все стороны. Первой выпиливается деталь с шипами, поскольку далее она понадобится для нанесения разметки на остальные.

Последовательность процесса изготовления ласточкиного хвоста выглядит следующим образом:

  1. Разметка шипов – по всем граням бруска с помощью угольника наносят линии заплечиков в соответствии с количеством шипов, начиная с торцевых граней. Участки, которые будут удалены, лучше всего сразу пометить цветом, чтобы было удобней работать.
  2. Выпиливание шипов – делают аккуратные ровные пропилы от края заготовки до линии заплечиков. Брус необходимо держать строго перпендикулярно его торцевой части. Распил делают без резких движений. Угольником можно воспользоваться в качестве направляющей для пилы, последнюю не будет уводить в сторону, а спил получится ровным.
  3. Удаление отхода – вырезанные отходные элементы удаляют с помощью лобзика (остатки тщательно подрезаются и зачищаются) или стамески (деталь фиксируется, после чего древесина послойно удаляется).
  4. Разметка «ласточкиных хвостов» — деталь с шипами располагают на заготовке из дерева таким образом, чтобы ее торец совпал с линией заплечиков, после чего карандашом наносится разметка (секции отхода лучше заштриховать).
  5. Выпиливание – зажать заготовку так, чтобы линии разметки стали вертикальными, после чего сделать пропилы, остановившись на линии заплечика (не нужно резать строго по линиям, небольшой запас даст возможность последующей точной подрезки). Когда все пропилы будут сделаны, аккуратно убирают отходы, припуски подрезают и зачищают. Аналогично выпиливаются плечики.
  6. Сухая сборка – необходима для проверки плотности подгонки. Детали стыкуют и не спеша подбивают киянкой. При чрезмерно плотном соединении соответствующие утолщения аккуратно срезают стамеской.
  7. Склейка – на контактирующие между собой поверхности наносят клей, конструкцию собирают и зажимают струбциной. Рекомендуется подложить деревянные планки, чтобы распределение нагрузки было равномерным.

Для удобства возможно выпиливание шипов и пазов в соединении ласточкин хвост осуществлять ручным фрезером. Это повысит точность изготовления детали и сократит время на последующей подгонке.

На практике ласточкин хвост показал себя как надежный, долговечный и красивый способ крепления. Сегодня он является самым распространенным типом в столярном производстве. При соблюдении технологии изготовления ласточкин хвост способен выдерживать большие нагрузки, что делает его незаменимым в строительстве, декоративно-прикладном творчестве, промышленности.

Используемые материалы

Формирование угла дома – непременная часть работ по кладке стены, и она же наиболее сложная, поскольку форма традиционного пиломатериала не предполагает специальных для этого приспособлений. С проблемой этой сталкивались, конечно, и при возведении бревенчатых сооружений и решали ее за счет разных методов сборки. Так что все методы, применяемые сегодня, прошли проверку временем.

Предлагаем ознакомиться Как заваривать полынь в бане

С бревном современные строители дело имеют редко, а вот пиломатериал для дома используется очень широко.

  • Строганный – имеет 2 противоположные или 4 плоскости, благодаря которым материал можно довольно плотно укладывать.
  • Профилированный – помимо того, что брус 150*150 имеет четкую геометрическую форму и размер, в нем формируют пазы и выступы, позволяющие добиться куда более плотной и надежной стыковки материала. Этот вариант сам по себе обеспечивает лучшую теплоизоляцию.
  • Клееный – изготавливается путем склеивания под давлением деревянных ламелей. В плане прочности и плотности кладки он не отличается от профилированного. Однако имеет другое ценное качество: практически не дает усадки. А это означает, что со временем плотность кладки не изменяется и надобности в дополнительной теплоизоляции не возникает.

Плюс пиломатериала: изготовить здесь дополнительные пазы намного проще.

Настройка

Вам потребуется сразу два фрезера: один для конусной фрезы «ласточкин хвост» и один для прямой фрезы, которая формирует шипы. Это позволяет обойтись без замены фрез и настройки глубины. Еще подготовьте пару пробных заготовок, ширина и толщина которых точно соответствует деталям вашего проекта. Вам нужно сделать «ласточкины хвосты» на одной доске (доске с «хвостами») и шипы — на другой (доске с шипами).

Снимите шаблон-гребенку с приспособления и освободите его от всех упоров и кронштейнов. Сделайте из обрезков две проставки шириной 76 мм по длине шаблона. Их толщина должна быть такой, чтобы они на 13 мм заходили в вырезы на обоих краях шаблона. Прикрепите одну проставку шурупами к нижней стороне шаблона, а другую отложите в сторону. Проведите базовую линию на внутренней стороне доски с «хвостами». Для этого поставьте доску с шипами на торец, выровняв ее с торцом и кромками доски с «хвостами». Разметочным ножом отметьте толщину доски с шипами на доске с «хвостами».

Струбцинами закрепите пробные заготовки на противоположных сторонах проставки, расположив их внутренними сторонами наружу и плотно прижав к нижней стороне гребенки (фото А). Переверните эту сборку шаблоном вверх, установите вторую проставку между заготовками, а затем зафиксируйте все это в тисках или на передней стороне верстака так, чтобы доска с «хвостами» была обращена к вам (фото В).

Край доски с «хвостами» должен располагаться точно по центру выреза. Используйте угольник для выравнивания кромок обеих заготовок, чтобы они совпадали в готовом соединении.

Прикрепите заготовки с шаблоном к толстому брусу, закрепленному струбцинами на верстаке. Наждачная бумага на передней грани бруса препятствует смещению деталей.

Теперь пометьте крестиками участки материала, которые собираетесь удалить. Для шиповых соединений с переменным шагом (таких как в проекте «Постельный ларь») не проводите фрезу через все вырезы гребенки. Например, для стенок ларя шириной 400 мм мы пометили два первых выреза, затем пропустили один и поставили метку под четвертым вырезом (фото С). Пропустив еще два выреза, пометили седьмой, затем пропустили три и пометили одиннадцатый вырез.

Наконец, настройте на каждом фрезере вылет фрезы на 0,5-0,8 мм ниже базовой линии, размеченной на лоске с «хвостами» (фото С).

Пометьте удаляемый материал между «хвостами». Затем настройте вылет обеих фрез так, чтобы шипы и «хвосты» слегка выступали над поверхностью щита. Отшлифуйте их заподлицо после сборки.

Направляйте фрезу только в вырезы гребенки, расположенные над метками. Фрезеруйте не спеша, чтобы уменьшить сколы, но и не слишком медленно, чтобы не появились прижоги.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
