Сортамент швеллеров

Рекомендации по выбору

При выборе следует учитывать параметры строительного швеллера, а также тип используемого металла при изготовлении. К другим рекомендациям отнесем нижеприведенные моменты:

1. Следует приобретать материал только у проверенного производителя, который соблюдает установленные стандарты в ГОСТ.
2. Поверхность материала не должна иметь каких-либо дефектов.
3. Незначительная коррозия на поверхности допускается. Однако стоит учитывать, что при использовании материала придется ее удалить и покрыть поверхность защитным веществом.
4. С увеличением размеров увеличивается и объем используемого материала, а также его вес.

Размеры швеллер может иметь самые различные. Применяя маркировку и специальные таблицы можно определить основные характеристики материала. Сортамент предоставляет просто огромный выбор рассматриваемого строительного материала.

Профили 8 и 14 мм.

Для создания различных конструкций, где требуется высокая прочность, но относительно малый вес применяется другая разновидность профиля – швеллер 14. Его главное преимущество в том, что благодаря своей форме и толщине металла он способен выдерживать большие нагрузки, а значит, не требует использования дополнительных усиливающих элементов. Высокая прочность профиля отлично дополняет его небольшой вес.

Швеллер 14 используют не только в строительстве, но и при создании разнообразных инженерных сооружений, а также в вагоностроении. Во время возведения жилых или административных зданий такой профиль применяется для усиления жесткости и выполнения надежных перекрытий между этажами.

Швеллер 8 выпускается с прямыми полками и с наклонными внутренними гранями. Технология изготовления подобных профилей предполагает использование прокатного стана или профилегибочного оборудования. Соответственно в первом случае изделие регламентируется ГОСТ 8240, однако есть и другие стандарты, например, распространяющие свое действие на специальные изделия, такие, как швеллер 8 для нужд автомобильной промышленности.

В качестве сырья для производства этих профилей может использоваться холоднокатаная или горячекатаная сталь, а также углеродистая, конструкционная или низколегированная. При строительстве швеллер 8 востребован для создания большепролетных ферм, перекрытий и других аналогичных конструкций.

Применение

Сфера применения швеллеров, полученных в технике горячей прокатки, напрямую связана с номером изделия. К примеру, швеллер с параметрами 100х50х5 широко применяется в качестве армирующего элемента металлоконструкций, используемых при сооружении зданий. Швеллер 14 обладает более высокой плотностью и прочностью. Он способен выдерживать существенные нагрузки, поэтому нашел свое применение при сборке несущих конструкций. В результате использования швеллера данного типа конструкция получается максимально лёгкой, при этом на монтаж уходит намного меньше металла.

Свои особенности эксплуатации имеют и балки, выполненные из различных типов стали. Прокат, полученный из низколегированных сплавов, наиболее востребован в условиях, когда возведённая металлоконструкция будет эксплуатироваться в условиях пониженных температур. К примеру, при сооружении зданий на Крайнем Севере любые другие металлы становятся хрупкими и начинают ломаться. Швеллеры используются для укрепления несущих конструкций, проведения инженерных коммуникаций и возведения каркасов зданий. Высокий запас прочности проката обуславливает продолжительный срок службы строения: дома, имеющие такой «скелет», будут стоять не один десяток лет. Швеллер повсеместно используется при строительстве мостов. Да и любые колонны с памятниками в большинстве случаев имеют основу из металлических швеллеров с П-образным сечением.

Профили из швеллеров уже много лет используются в станкостроении и изготовлении дорожно-строительной техники. За счет повышенной прочности такие балки могут выдерживать вибрации и нагрузки крупногабаритных станков. Включаются они и в остов железнодорожных вагонов, там швеллеры входят в состав элементов рамы и оснований для фиксации двигателя.

Классификация швеллеров

Рассматривая различные виды швеллеров, следует отметить, что при их изготовлении могут применяться различные материалы: углеродистая, низколегированная, качественная холоднокатаная стали.

По способу изготовления выделяют следующие виды:

1. горячекатаный;
2. специальные;
3. равнополочный;
4. неравнополочный.

Типы швеллеров

Швеллер специальный обладает необычной формой и может применяться в самых различных отраслях промышленности, к примеру, в машиностроении. Также есть швеллер усиленный, рассчитанный на высокую нагрузку. Бюджетным предложением назовем вариант с обычной прочностью.

Все типы швеллеров классифицируются по форме конструкции:

1. т-образный;
2. н-образный;
3. квадратная или прямоугольная форма основания.

Вес швеллера, таблица указывается в справочной документации, также может варьировать в достаточно большом диапазоне. Не стоит забывать о том, что масса строительного швеллера учитывается при проведении расчетов на момент проектирования сооружения или конструкции. Она зависит не только от размеров материала, но и удельной плотности применяемой стали при изготовлении.

Размеры, вес и другие отличия

Сортамент швеллера представлен следующими разновидностями. Сталь, идущая на производство данных заготовок, обладает плотностью (удельным весом) в 7,85 г/см3. Сечение элементов таково, что оптимальная толщина соответствует заявленной. Общая площадь поверхности швеллера равна сумме внешней и внутренней составляющей, суммированной с площадями обоих рёбер и поперечных срезов.

ГОСТ швеллера 20	Наименование	Высота главной перегородки, см	Толщина главной перегородки, мм	Ширина боковой стенки, мм	Толщина боковой стенки, мм	Вес погонного метра, кг
Госстандарт 8240-1997	20У	20	5,2	76	9	18,4
20П	18,4
20Л	3,8	45	6	10,12
20Э	4,9	76	9	18,07
20С	7	73	11	22,63
20Са	9	75	25,77
20Сб	8	100	28,71
Госстандарт 8278-1983	те же марки	3	50	3	6,792
4	4	8,953
80	10,84
5	5	13,42
6	6	15,91
3	100	3	9,147
6	6	17,79
180	25,33
Госстандарт 8281-1980	то же	4	50	4	строгие нормы к весу заготовки отсутствуют

Справочные параметры отдельной разновидности и наименования швеллерной продукции пересчитываются на один погонный метр в соответствии с табличными значениями. Получив сведения о партии заготовок, общая длина которых составила определённое количество метров, доставщик посчитает общий вес (тоннаж) заказа, не учитывая прибавки (или недостатки) по допустимым погрешностям. Вес швеллерной продукции, не соответствующий заявленному более чем на 6%, не допускается – на основании требований соответствующих ГОСТов.

Например, по нормативам ГОСТ 8240-1997 швеллерная продукция горячего проката выпускается следующим образом. Швеллер 20 горячего проката (ГОСТ 8240-1989) разновидности «П» и «С» – утяжелённый. Подписано маркером «А». Длина заготовки – от 3 до 12 м. Несоответствие по длине учитывает надбавку её максимум на 10 см, но меньшей, чем заявленная, длины заготовки продавать запрещено. Об этом знают мастера, режущие на заказ, к примеру, 12-метровые на 3-метровые заготовки.

Период подготовки тяжёлого, облегчённого и «экономного» швеллера определяется загруженностью поставщиков, но не может составлять более месяца с даты заказа. Эти нормативы также прописаны в ГОСТ, ТУ и иных соответствующих регламентах. Заготовки фасонного проката горячепрокатным методом производятся в основном из состава Ст5, Ст3 «спокойного» или «полуспокойного» (не «кипящего») варианта. Это требование отмечено в Госстандарте 380-2005. Также может применяться низколегированная сталь 09Г2С, 17Г1С, 10ХСНД, 15ХСНД – такой допуск регламентирован Госстандартом 19281−1989. Два последних состава являются коррозионностойкими.

Параметры используемого при выделке швеллеров исходного материала позволяют заметно уменьшить массу металлокаркасов, на которых держится основная часть здания или строения. При этом исходные параметры возведённой постройки сохраняются до тех пор, пока не истечёт срок её нормальной эксплуатации. Небольшая масса холодногнутого швеллерного фрагмента существенно не влияет на деформационную стойкость, включая прогибание и скручивание.

Используя расчётные данные, в целях снижения нагрузки мастера определяются, нужна ли им равнополочная швеллерная заготовка (в определённом количестве экземпляров) или можно обойтись разнополочной её модификацией. Но облегчённые сооружения и укрытия, лишённые массивных кирпичных и железобетонных надстроек (стены, каркасный монолит на значительно заглубленном фундаменте) допускают замену классического стального швеллера на холодногнутый алюминиевый.

Так, имея вес погонного метра в 18,4 кг, швеллерный сегмент нашёл использование при возведении навесных, павильонных, терминальных, рельсовых (используется для подъёмного крана), перекрывающих (для промышленных цеховых помещений), мостовых и эстакадных конструкций. Такие швеллеры оптом (на заказ) проводятся серийно по 60 т, в виде штабелей или даже штучно. Информация о сертификатах качества, параметрах и количестве экземпляров прилагается. Перевозка швеллеров производится грузовым автомобильным либо железнодорожным транспортом.

Общее описание

Горячекатаный швеллер относится к одной из самых востребованных категорий стального металлопроката. Его можно назвать по-настоящему универсальным изделием, поскольку область его использования включает самые разные направления промышленности и строительства. Процесс производства строго регламентируется, наибольшее распространение получил ГОСТ 8240-89. В соответствии с этим нормативом швеллер может изготавливаться из стали различных марок и применяется при возведении металлоконструкций разных типов, включая несущие.

Способ изготовления подобного проката подсказан многовековым опытом. Достаточно просто вспомнить, как прежде работали кузнецы: сперва они хорошенько разогревали металлическую заготовку, а затем интенсивно обрабатывали её молотом. При изготовлении горячекатаного швеллера используется тот же принцип: раскаленная металлическая полоса подвергается прокатке через сортовой станок, где ей придается необходимая форма в виде русской буквы «П».

Швеллеры делают равнополочными, при этом полки могут быть параллельными или с уклоном. Уникальная форма стала основным достоинством горячекатаного швеллера и придаёт прокату свойства, востребованные в вагоно-, машиностроении, а также строительной сфере:

• жесткость, благодаря чему изделие выдерживает самые интенсивные силовые воздействия;
• стойкость к любым видам деформаций, включая нагрузки на разрыв и изгиб: это делает возможным использование горячекатаного продукта для сборки утяжеленных металлических конструкций, включая несущие;
• стойкость к внешним механическим воздействиям: особенности горячей техники производства швеллера по ГОСТу полностью исключают малейший риск возникновения в их структуре слабых зон, в которых могут возникнуть разрушения материала в случае удара.

Ещё одним преимуществом любого горячекатаного стального проката является стойкость к окислению и коррозии. Данная особенность выгодно отличает прокат, полученный в результате горячей прокатки от изделий, сделанных из чугуна. Не секрет, что для того, чтобы чугун в ходе эксплуатации не утратил высокой прочности из-за появления ржавчины, его приходится заливать бетоном.

Если сделать это не представляется возможным, приходится обрабатывать чугунный прокат краской, грунтовкой или какими-либо иными защитными составами. Но это будет не более чем временная мера, поскольку спустя некоторое время такое покрытие пойдет трещинами или попросту отслоится. В этом участке происходит окисление и швеллер начинает покрываться ржавчиной. Именно поэтому, когда планируется возведение МК, в которых швеллер будет эксплуатироваться в условиях агрессивных сред (вступать в контакт с влажностью или подвергаться температурным перепадам), то оптимальным решением станет горячекатаный прокат из нержавеющего сплава.

Однако у горячекатаных швеллеров есть одна особенность, которая несколько сужает область их использования. Прокат, выполненный методом горячей прокатки, не отличается высокой свариваемостью. В связи с этим в случаях, когда требуется собрать сварную конструкцию, предпочтение лучше отдать изделиям, выполненным холодным способом. Ещё один недостаток горячекатаного швеллера — его большой вес.

Самые популярные и постоянно заказываемые типы швеллеров

Чаще всего в фундамент высоких построек используют стальные балки для того, чтобы создать несущий каркас. Во избежание дополнительной нагрузки на основание здания стальные детали выполняются из металлопроката со сложным сечением. Это позволяет сохранить количество металла и повышает сопротивление балки на изгибы и растяжения.

Для повышения прочности конструкции преимущество отдают двум видам швеллеров:

• П-образный. Швеллеры, имеющие форму «П», считаются основными. Они также могут отличаться способами производства. Различают горячекатаный и холоднокатаный (по-другому его еще называют гнутый). Главной отличительной чертой является то, что гнутый швеллер производится с меньшей массой и размерами, нежели горячекатаный. Гнутый швеллер изготавливается без углов, а вместо них плавно перетекающие изгибы. Горячекатаные детали имеют заостренные углы и различаются по направлению расположения внутренних плоскостей полок. Выделяют 3 разновидности: высокоточные (А), повышенной точности (Б), обычные (В).
• Швеллер, имеющий сечение буквой Н. Здесь отличий нет, они изготавливаются лишь горячекатаными. Или же могут собираться путем сваривания 2-х «Т-образных» видов. Многие считают, что относить такой вид швеллеров к двутаврам – это большая ошибка, но по статистике такая классификация используется множеством производителей.
• Также имеются различия направления плоскостей полок и наличия острых углов. Материалом для изготовления служит углеродистая сталь, чугун или алюминий. По химическому составу сталь должна соответствовать ГОСТ 380.

Для того чтобы лучше ощутить разницу этих двух видов швеллеров, можно посмотреть следующее фото.

Где и какой вид швеллеров применяется на практике?

Первоначальная и главная задача – это балки для перекрытий, повышение прочности лестниц у подъезда, создание устойчивого каркаса и пояса различных зданий. Необходимость в использовании швеллера в любой из вышеперечисленной ситуации будет зависеть от природы металла, из которого была изготовлена деталь. Например, сплав из черного металла не сможет удержать сильную нагрузку, следовательно, для повышения прочности стен и перекрытий применяются стальные швеллеры. Чаще всего приоритет отдается горячекатаным изделиям, а гнутые швеллеры лучше подойдут для создания легкого каркаса или декоративного элемента.

Теперь можно задуматься о том, почему необходимо соблюдать все утвержденные правила и нормы при изготовлении швеллеров. Так как если пренебречь этим, в конечном итоге можно прийти к провалу.

Маркировка и ее расшифровка

Швеллер – востребованный материал как в строительстве, так и в других сферах. Изделие используют для сборки прочных металлических конструкций и сооружения долговечных каркасов. Правильный выбор профиля в первую очередь требует знаний маркировки сортамента, которая регулируется ГОСТ 8240. Нормативный документ содержит информацию о разных типах швеллеров, отличить которые можно по специальным буквенным обозначениям в названии. Стандартные виды маркировок.

• «П» – демонстрирует параллельность внутренних граней.
• «У» – маркировка, означающая наличие небольшого уклона внутренних граней полок швеллера.
• «Э» – сообщает об экономичной модели металлопроката, грани полок которого параллельны друг относительно друга.
• «Л» – Особенность профиля в небольшом весе, достигнутом путем уменьшения толщины стенки и полок.
• «С» – специальный вид швеллеров с полками, грани которых находятся под определенным углом.

Рядом с буквой может стоять числовой показатель: К225, 33П, 27У, К347, П12, 36П, К225У2. Он указывает на высоту стенки, что является одним из важных критериев при выборе профиля

Стоит принять во внимание, что маркировка числовых значений выполняется в сантиметрах. В таблице ГОСТа высота марки представлена в миллиметрах

Например, высота стенки швеллера 14У составляет 14 см и 140 мм соответственно.

Согласно регламентированным в ГОСТах требованиям геометрические параметры прокатного профиля взаимосвязаны. Поэтому определить другие размеры швеллера среди многообразия номеров не составит труда, если отыскать маркировку или высоту стенки изделия.

О том, как подобрать швеллер по сортаменту, смотрите в следующем видео.

Области применения гнутого равнополочного швеллера

Прочность гнутого профиля ниже аналогичного показателя горячекатаных изделий, поэтому в качестве несущих элементов зданий он обычно не используется. Гнутый швеллер востребован:

• на мало ответственных участках стальных конструкций;
• в роли дополнительного усиливающего элемента несущего каркаса;
• в отделочных работах (при изготовлении каркаса, предназначенного для монтажа облицовки внутренней и наружной поверхностей стен или установки межкомнатных перегородок);
• для изготовления рамных конструкций автомобилей, вагонов;
• в производстве строительной и дорожной техники.

Профиль 200 мм

Если 12-сантиметровый профиль может использоваться даже в индивидуальном строительстве, то его «старший брат» швеллер 20 – это уже решение для массивных сооружений. Очевидно, что в частном доме просто не найдется мест, где может быть использована подобная конструкция, разве что для устройства какого-то экзотического фундамента для жилища. Основной сферой применения для 20 см профиля являются нагруженные конструкции или подвижные сооружения. В качестве примера можно привести различные типы кранов или подвижных платформ.

Швеллер 20

Швеллер 20 изготавливается тем же способом, что и номер 12, однако нужно помнить, что обозначаться он может и как «№20» и как 200х80х5, где 200 – высота стенки, 80 – ширина полок, а 5 – толщина листа стали. В том случае, когда требуется изделие, поверхность полок которого будет наклонной, то вместо толщины металла используется некое усредненное значение толщины полок t. Чаще всего швеллер 20 изготавливают из стали марки 09ГС2С, плотность которой составляет 7850 единиц, а химический состав позволяет работать при температурах от -70 до более 400 С.

Обзор размеров

Изготовление швеллеров должно проводиться в соответствии с требованиями ГОСТ 8240. В нормативном документе подробно прописаны технологии изготовления, основные характеристики каждого сорта швеллерной продукции. Данные для наглядности собраны в специальные таблицы, которые и образуют сортамент профиля. Использование табличных данных позволит определить качество изделия путем соотнесения размеров выпущенных изделий с теми, что представлены в документе: 60х40х4, 32х16 – обычные примеры. Среднее отклонение от нормы, как уже было отмечено, не должно быть выше 3 мм. В идеале показатели должны полностью совпадать.

Высота профиля лежит в пределах от 50 до 400 мм, ширина полок составляет 32-115 мм в зависимости от сорта. Максимальная погрешность в размерах не должна превышать 3 мм, и это предусмотрено ГОСТом. В перечисленные промежутки входят следующие швеллеры: 16, 22У, 65, 6, 5П, 300, К225, 33П, 27У, 12, К347, П20, П14, 10, П12, К225У2, 36П. И это далеко не полный перечень. В редких случаях швеллеры изготавливают на заказ. Это единственный вариант увеличения отклонения от первоначальных размеров. Производство в данном случае подразумевает выпуск небольших партий, которые требуются для использования в конкретном проекте. Стоит отметить, что здесь меняются как характеристики готового изделия, так и его стоимость.

Основной показатель размера швеллера – это высота, обозначается буквой h и определяет расстояние между полками вдоль стенки. Высоту прописывают в сантиметрах в маркировке после главной буквы. Другие размерные характеристики, которые используются в ГОСТе:

• b – демонстрирует ширину полок;
• S- отвечает за толщину главной стенки;
• R – показывает радиус закругления внутренних граней полок;
• t – толщина полки;
• r – общий радиус, демонстрирующий степень закругленности полок.

Размеры швеллера по ГОСТу гнутого типа

Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.

Чертеж швеллера гнутого с равными и разными полками

Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.

Размеры с одинаковыми полками «от» и «до»

Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

Фото гнутого швеллера

Обратите внимание на место изгиба. Оно плавное

Это отличительная черта гнутого варианта

Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:

• Сталь углеродистая кипящая и полуспокойная: высота 25-410 мм,
• длина полок 26-180 мм,
• толщина 2,0 — 8,0 мм.

Сталь углеродистая спокойная и низколегированная:

• высота 25-310 мм,

длина полок 26-160 мм,
толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках

Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.

Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.

Габариты разнополочного

Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.

Еще один вариант применения — каркас лестницы из швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:

• высота 32 — 300 мм;
• длина полок: длинной 22 — 160 мм,
• короткой 12 — 90 мм,

толщина швеллера 2,0 — 8,0 мм.

Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.

Сфера применения

Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.

Стоит отметить, что в продаже имеются перфорированные изделия. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий.

Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин.

Швеллер: как выбрать подходящий профиль

Швеллер – популярный материал, применяемый для создания различных металлических конструкций и сооружения каркасов. Условие правильного выбора профилей– это подбор по размеру, весу и определение нужного количества. Госстандартом разработаны требования, которым должны соответствовать характеристики швеллера. Размеры, вес, плотность и их соотношение – все это включают соответствующие таблицы определенного ГОСТа. Описания наиболее ходовых размеров приведены в статье.

Сортамент швеллеров: (прочитать подробнее)

Швеллеры повсеместно используются в строительстве, промышленности, машиностроении и тому подобных сферах.

2 Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

У — с уклоном внутренних граней полок;

П — с параллельными гранями полок;

3 — экономичные с параллельными гранями полок;

Л — легкой серии с параллельными гранями полок;

С — специальные.

Условные обозначения величин, характеризующих свойства швеллера:

h — высота (швеллера);

b — ширина полки;

s — толщина стенки;

t— толщина полки;

R — радиус внутреннего закругления;

r— радиус закругления полки;

X— расстояние от оси Y— Y до наружной грани стенки;

Δ — перекос полки;

ƒ — прогиб стенки по высоте сечения профиля;

F — площадь поперечного сечения;

I — момент инерции;

W— момент сопротивления;

i — радиус инерции;

S_x— статический момент полусечения.

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному нарисунке 1, серий П, Э, Л — на рисунке 2.

2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения дляосей должны соответствовать приведенным в таблицах 1—5.

2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см3.

Таблица 1 — Швеллеры с уклоном внутренних граней полок

Таблица 2 — Швеллеры с параллельными гранями полок

Таблица 3 — Швеллеры экономичные с параллельными гранями полок

Таблица 4 — Швеллеры легкой серии с параллельными гранями полок

Таблица 5 — Швеллеры специальные

2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1—5, используют для построения калибров и на профиле неконтролируют.

2.4 Форма швеллера и предельные отклонения по размерам должны соответствовать приведенным на рисунке 3 и в таблице 6.

2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 % до 10 %.

По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8 % при h < 300 мм и 5 % при h > 300 мм.

2.5 Притупление прямых углов швеллеров до № 20 не должно превышать 2,5 мм, свыше№ 20—3,5 мм. Притупление внешних углов не контролируют.

2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем —длиной свыше 12 м:

• мерной длины;
• мерной длины с немерной в количестве не более 5 % массы партии;
• кратной мерной длины;
• кратной мерной длины с немерной в количестве не более 5 % массы партии;
• немерной длины;
• ограниченной длины в пределах немерной.

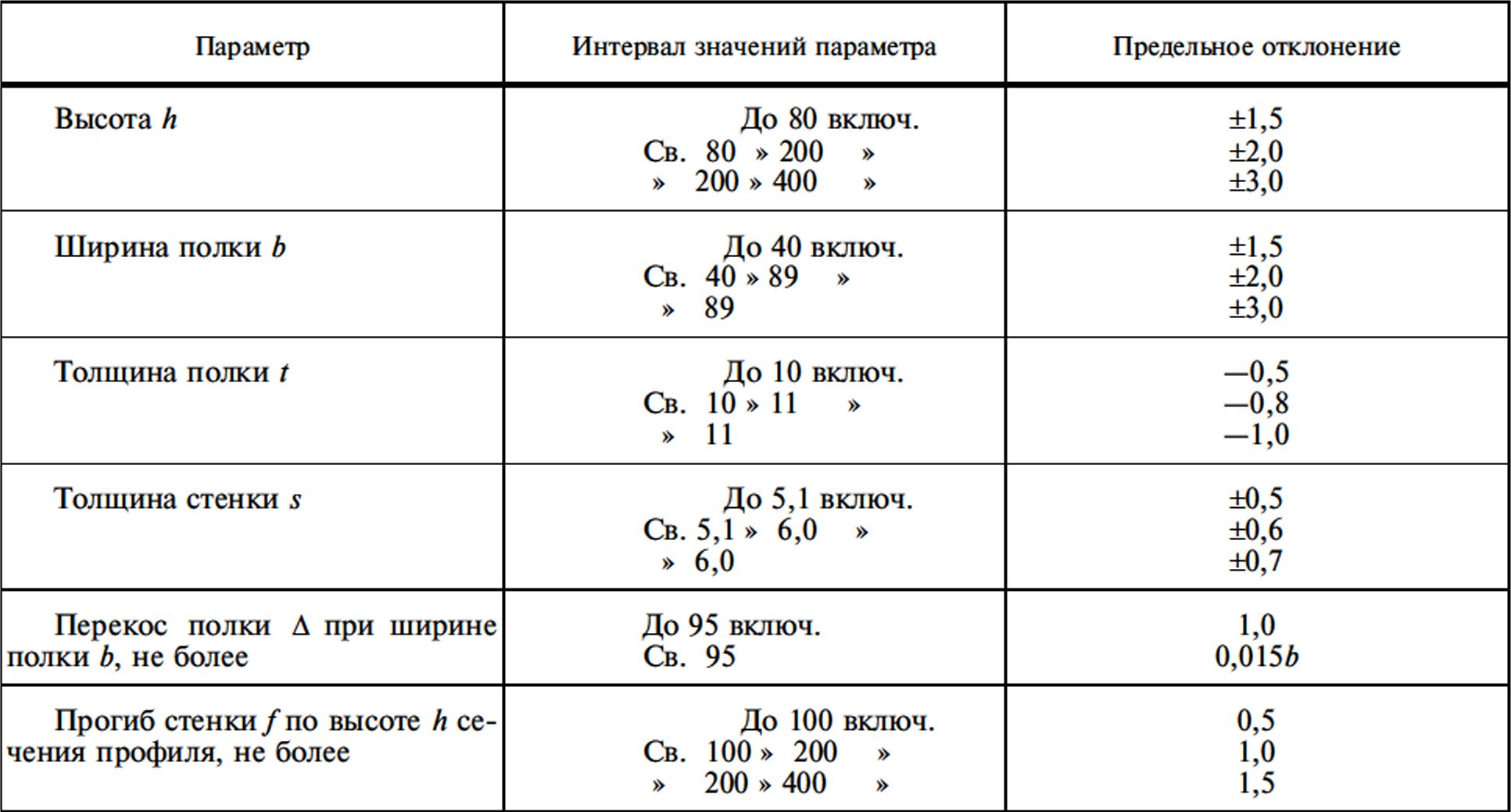

Таблица 6 — Предельные отклонения параметров

В миллиметрах

Примечания

1. Для швеллеров серии Л прогиб стенки не должен превышать 0,15s.
2. Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют.

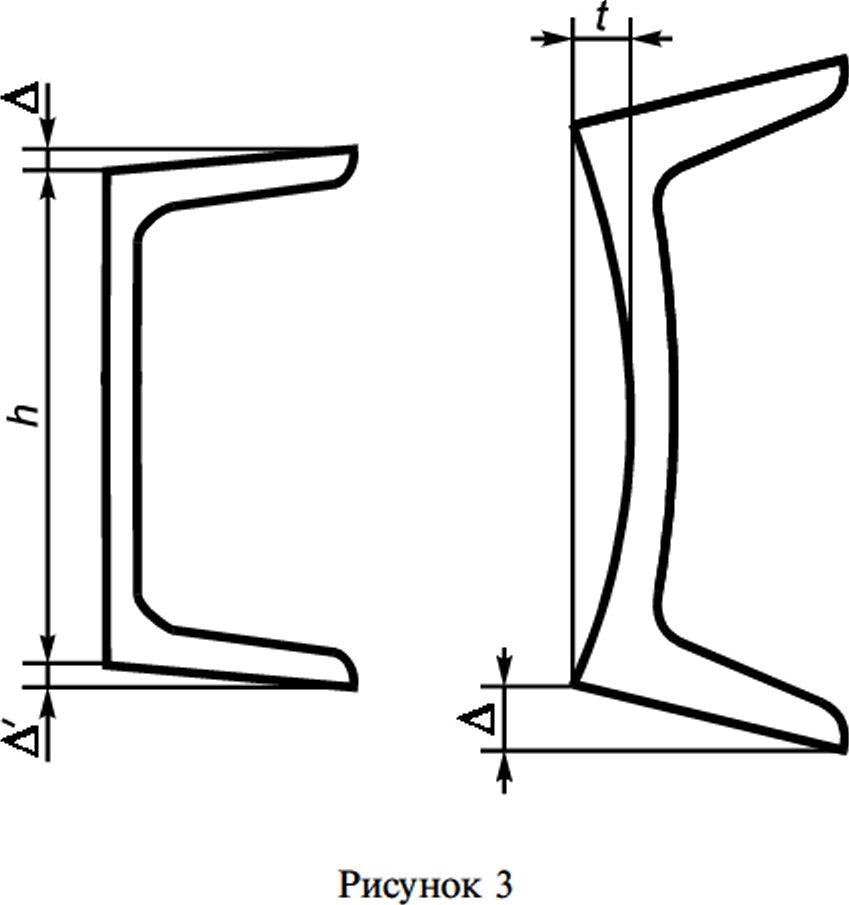

3. Перекос полки А и прогиб стенки / швеллера измеряют, как показано на рисунке 3.

2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должныпревышать:

при длине от 2 до 8 м включ. — до +40 мм; о о св. 8 м — до + мм, но не более 100 мм,где l — длина швеллера, м.

2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров запредельные отклонения по длине.

Длина отдельного швеллера — это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.

2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать0,2 % длины; по соглашению изготовителя с потребителем — до 0,15 % длины.

2.10 Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера.

Отклонение от массы — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1—5.

При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.

2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 ммот торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.

УДК 669—423.2:338.33:006.354 МКС 77:140.70 В22 ОКП 29 2500

Основные требования

Для производства горячекатаных изделий используются специальные сплавы Ст3 и 09Г2С. Реже в ход идет сталь 15ХСНД — это дорогая марка, поэтому прокат из нее изготавливают преимущественно под заказ. Производители выпускают швеллеры максимально длинными – 11,5-12 м, это объясняется особенностями их эксплуатации. Однако в пределах каждой партии допускается присутствие нескольких металлоизделий немерного типа.

Кроме того, ГОСТ точно устанавливает максимально допустимое отклонение от установленного регламента по всем показателям:

• высота полки балки, полученной горячей прокаткой, не должна отличаться от стандартного уровня больше, чем на 3 мм;
• длина не должна расходиться с показателями, определёнными в маркировке, больше, чем на 100 мм;
• предельный уровень кривизны не выходит за границу 2% от длины проката;
• вес готового стального швеллера не должен отличаться от норматива более, чем на 6%.

Готовые металлоизделия реализуют в связках общим весом по 5-9 т. Швеллер с номерами от 22 мм и более, как правило, не упаковывают: его транспортируют и хранят «навалом». Упакованные в связку балки не маркируются, маркировка содержится на бирке, закрепленной на каждой связке.

Швеллер гнутый равнополочный ГОСТ 8278-83

По ширине полок гнутый швеллер подразделяют на равнополочный и неравнополочный. Данный стандарт распространяется на гнутые стальные равнополочные швеллеры, которые изготавливают из холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной. Гнутый швеллер производят на профилегибочных станах из рулонов.

По точности профилирования, согласно нормативным документам, изготавливается швеллер разной точности прокатки: высокой точности — А, повышенной — Б, обычной точности — В. Показатели технического уровня по этому ГОСТу предусмотрены для высшей и первой категории качества.

Отличие горячекатаного швеллера от гнутого.

Швеллер гнутый стальной представляет собой П-образное сечение, как и горячекатаный, но имеет более скруглённые внешние углы, более точные размеры. т.к. при производстве устраняются дефекты, имеющиеся у заготовки. При применении гнутого швеллера не требуется дополнительная обработка, в отличие от горячекатаного швеллера, гнутый имеет равномерную толщину изделия. Гнутый швеллер значительно легче горячекатаного проката, соответственно экономически выгоднее для покупателя.

Применение гнутого швеллера. Такой швеллер используется в промышленном и гражданском строительстве при возведении основы зданияна начальном этапе, он позволяет уменьшить нагрузку на фундамент. Гнутый швеллер применяется для каркасов перегородок, для облицовки стен. Его не используют, как горячекатаный, для конструкций, которые будут испытывать большие нагрузки, но применяют как дополнительный усиливающий элемент каркаса. В автомобильной промышленности и вагоностроении изготавливают рамные конструкции, дорожную и строительную технику с использованием гнутого швеллера.

Швеллер гнутый равнополочный характеризуется параметрами: швеллера, R- радиус кривизны, Xo – расстояние от оси y-y до наружной поверхности стенки.

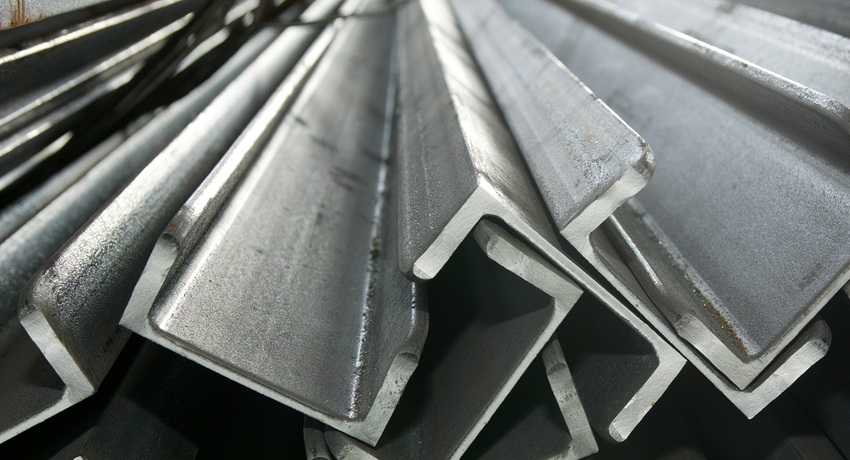

По ГОСТ 8278 швеллер гнутый изготавливают длиной 3 — 11,8м: мерной длины, мерной длины с немерными отрезками, кратной мерной длины, кратной мерной длины с немерными отрезками и немерной длины. По требованию клиента выпускают швеллеры до 12м. Марки стали и технические требования соответствуют ГОСТ 11474.

Швеллер гнутый широко представлен на наших складах Московской области (лобня, Электроугли), в городах Орёл, Белгород, Нижний Новгород, Воронеж, Курск, Саратов,Самара, Казань,Ульяновск, Ростов-на-Дону, Краснодар, Пятигорск, Новочеркасск, Череповец, станции Новотитаровская. В Ростове-на-Дону и г. Курске производится гнутый швеллер по размеру заказчика. Толщина стенки производимого нами гнутого швеллера составляет 2,5 — 6 мм, высота: 40 — 250 мм, ширина полки: 32 -125 мм.

Таблица швеллеров ГОСТ 8278-83. Сортамент швеллеров гнутых, в основном изготавливаемых нами и предлагаемых с наших складов. Масса стального гнутого равнополочного швеллера, вес 1 метра швеллера, количество метров в тонне. a, b – высота и ширина гнутого швеллера, s – толщина стенки

Швеллер гнутый	Вес метра гнутого швеллера	Метров в тонне
a	b	s
32	2,5	2,22	450,45
4	3,39	294,99
32	4	4,02	248,76
40	3	3,49	286,53
60	3	4,43	225,73
4	5,78	173,08
5	7,07	141,54
80	4	7,07	141,54
100	50	3	4,47	223,71
4	5,81	172,12
5	7,14	140,06
120	50	3	4,91	203,67
60	4	7,07	141,54
5	8,71	114,81
6	10,25	97,56
80	4	8,32	120,19
5	10,28	97,28
140	60	4	7	142,86
5	9,49	105,37
160	50	5	9,49	105,37
60	4	8,32	120,19
5	10,28	97,28
6	12,14	82,37
80	4	9,58	104,38
5	11,85	84,39
6	14,02	71,33
180	60	4	10	100
70	6	14,02	71,32
80	5	12,68	78,86
200	60	4	9	111
80	5	13,42	74,52
6	15,91	62,85
100	5	16	62,5
6	17,79	56,21
250	125	6	22,5	44,44

Купить швеллер гнутый

Сортамент – швеллеp с паpаллельными гpанями полок

Номер сечения	Масса 1 м	Площадь сечения	Ix	Wx	Iy	Wy
кг	см2	см4	см3	см4	см3
5П	4,840	6,160	22,800	9,100	5,950	2,990
6.5П	5,900	7,510	48,800	15,000	9,350	4,060
8П	7,050	8,980	89,900	22,500	13,900	5,310
10П	8,590	10,900	175,000	34,900	22,600	7,370
12П	10,400	13,300	305,000	50,800	34,900	9,840
14П	12,300	15,600	493,000	70,400	51,500	12,900
16П	14,200	18,100	750,000	93,800	72,800	16,400
16aП	15,300	19,500	827,000	103,000	90,500	19,600
18П	16,300	20,700	1090,000	121,000	100,000	20,600
18aП	17,400	22,200	1200,000	133,000	123,000	24,300
20П	18,400	23,400	1530,000	153,000	134,000	25,200
22П	21,000	26,700	2120,000	193,000	178,000	31,000
24П	24,000	30,600	2910,000	243,000	248,000	39,500
27П	27,700	35,200	4180,000	310,000	314,000	46,700
30П	31,800	40,500	5830,000	389,000	393,000	54,800
33П	36,500	46,500	8010,800	486,000	491,000	64,600
36П	41,900	53,400	10850,001	603,000	611,000	76,300
40П	48,300	61,500	15260,001	763,000	760,000	89,900
