Сравнение сплавов 6060, 6063 и АД31
Химический состав алюминиевых сплавов 6060 и 6063 по EN 573 и сплава АД31 по ГОСТ 4784 показан в таблице 1. В «старых» немецких стандартах DIN сплавы 6060 и 6063 обозначались AlMgSi0.5 и AlMgSi0.7 соответственно.

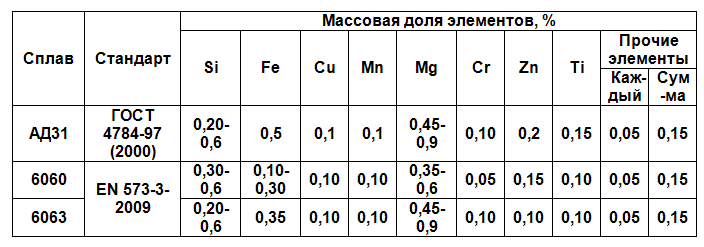

Таблица 1 — Химический состав сплавов АД31, 6060 и 6063
Сплавы 6063 и 6060
Алюминиевый сплав 6063 был разработан в 1930-е годы. В 1990-е годы появился его «разбавленный» вариант, алюминиевый сплав 6060. В настоящее время сплав 6063 иногда называют «американским» – он широко применяется в США. В Западной Европе повсеместно применяется сплав 6060 – своего рода «европейский» вариант сплава 6063. На схеме выше видно, что сплавы 6060 и 6063 пересекаются при малом содержании магния и избыточном кремнии. Это, собственно, и есть основное свойство сплава 6060 и его основное отличие от сплава 6063. Интересный момент: в сплаве 6060 содержание железа дано в интервале — не как у примеси, а как у легирующего элемента: от 0,10 до 0,30 %.
Сплавы 6063 и АД31
Алюминиевый сплав АД31 был разработан в СССР (или позаимствован) в те же 1930-е годы. Его химический состав определяет ГОСТ 4784-97. До 2000 года сплав АД31 был идентичен сплаву 6063. С 2000 года сплав АД31 по ГОСТ 4784-97 перестал совпадать со сплавом 6063: значительно расширились допуски на примеси, в первую очередь по железу: с 0,35 до 0,5.
Два сплава АД31
Забавно, но в настоящее время России работают два различных алюминиевых сплава АД31: один – по ГОСТ 4784-97, а другой – по ГОСТ 22233-2001, что на алюминиевые профили. Этот, второй, сплав АД31 остался почти таким же, как был в ГОСТ 4784-97 до 2000 года.
Сплавы 6060 и АД31
Отличие сплава 6060 от сплава АД31 в основном те же, что и от сплава 6063. Сплав АД31 по ГОСТ 4784-97 дополнительно еще имеет повышенное содержание железа: до 0,5 %.
Термическое упрочнение алюминиевых сплавов
vpoprommetall@yandex.ru +7-903-798-09-70 (звоните!)
Складскую справку можно скачать здесь
Деформируемые алюминиевые сплавы разделяют на неупрочняемые термической обработкой и упрочняемые. Кнеупрочняемым алюминиевым сплавам относят сплавы марки АМц2, АМг2, АМгЗ, имеющие невысокую прочность и высокую пластичность; их применяют для изделий, получаемых глубокой вытяжкой, упрочняют холодной обработкой давлением (нагартовкой).
Наиболее распространены сплавы, упрочняемые термической обработкой. К ним относят дюралюминий марок Д1, Д16, Д3П, в состав которых входят алюминий, медь, магний и марганец. Основными видами термического упрочнения дюралюминия являются закалка и старение. Закалку проводят при 505—515° С с последующим охлаждением в холодной воде. Старение применяют как естественное, так и искусственное. При естественном старении сплав выдерживают в течение 4—5 сут, при искусственном — 0,8—2,0 ч; температура старения — не ниже 100—150°С; прочность после обработки уВ = 490 МПа, 6=14%. Сплавы Д1 и Д16 применяют для изготовления деталей и элементов строительных конструкций, а также изделий для летательных аппаратов.
Авиаль (АВ, АВТ, АВТ1)—это деформируемый сплав, обладающий более высокой пластичностью, свариваемостью и коррозионной стойкостью, чем дюралюминиевые; подвергают закалке в воде при 515—525° С и старению: сплавы АВ и АВТ — естественному, сплав АВТ1 — искусственному при 160° С с выдержкой 12—18 ч. Применяют авиаль для производства листов, труб, лопастей винтов вертолетов и т. п.
Высокопрочные (ув=550-700 МПа) алюминиевые сплавы В95 и В96 имеют меньшую пластичность, чем дюралюминий. Термическая обработка этих сплавов заключается в закалке при 465—475° С с охлаждением в холодной или горячей воде и искусственном старении при 135—145° С в течение 14—16 ч. Применяют сплавы в самолетостроении для нагруженных конструкций, работающих длительное время при 100—200° С.
Ковочные алюминиевые сплавы марок АК1, АК6, АК8 подвергают закалке при 500—575° С с охлаждением в проточной воде и искусственному старению при 150—165° С с выдержкой 6—15 ч; прочность сплава уВ = 380-460 МПа, относительное удлинение д = 7-10%.
Литейные алюминиевые сплавы называют силуминами. Наиболее распространены термически упрочняемые сплавы марок АЛ4, АЛ6 и АЛ20 Отливки из сплавов АЛ4 и АЛ6 закаливают при 535—545° С с охлаждением в горячей (60—80° С) воде и подвергают искусственному старению при 175° С в течение 2—3 ч; после термической обработки ув=260 МПа, д = 4-6%, твердость НВ 75—80. Для снятия внутренних напряжений отливки из этих сплавов отжигают при 300° С в течение 5—Ю ч с охлаждением на воздухе. Жаропрочные сплавы марок АЛ 11 и АЛ20, идущие для изготовления поршней, головок цилиндров, топок котлов, работающих при 200—300° С, подвергают закалке (нагрев до 535—545° С, выдержка при этой температуре в течение 3—6 ч и охлаждение в проточной воде), а также стабилизирующему отпуску при 175—180° С в течение 5—10 ч; после термической обработки ув=300-350 МПа, д=3-5%.
Характеристики материала
Авиалий относится к соединениям, которые состоят из соединения трех металлов (Al-Mg-Si). А это значит, что в него входят алюминий, магний и кремний. Такой металл очень пластичен, хорошо прокатывается. Такие характеристики АД31Т позволяют делать из него декоративные детали, которые не отличаются высокой прочностью.
Такие свойства придает оксидная пленка, которая образуется на поверхности материала. Она защищает алюминий от растворения в сере, за исключением галогенов.
Сплав хорошо подвергается цветному анодированию и порошковому окрашиванию. Материал можно прессовать и получить полые полуфабрикаты для фасадных конструкций и труб.
Свойства сплава АД31Т
У этого вида металла существуют различные модификации. Вот некоторые из модификаций: АД31Т1 и АД31Т5. Свариваемость у АД31Т1 вполне удовлетворительная, как и у других модификаций. Основной характеристиками АД31Т1 и АД31Т5 являются высокая прочность и антикоррозийность. Срок службы таких металлов увеличивается до семидесяти лет.
Повсеместное распространение он получил, благодаря своим качествам:
- Не токсичный.
- Стойкий к коррозии.
- Прочный.
- Электропроводимый (второе место после меди).
- Прекрасный звукоизоляционный материал.
- Красивый внешний вид.
У этого сплава имеется импортный аналог. Его отличительной чертой от нашего является завышенная цена, а по качеству и составу наш сплав ничем не отличался до внесения поправок. Однако в 2000 году были внесены поправки в ГОСТ 4784-97. Из-за них химическому составу авиалия пришлось немного измениться.
Характеристики и свойства
Алюминиевый сплав совмещает высокие прочностные качества, устойчивость к коррозии и характеризуется:
- малым весом;
- высокой электро- и теплопроводностью;
- податливостью к любым видам обработки;
- устойчивостью к коррозионным процессам;
- отсутствием токсичных выделений;
- противобактерицидными свойствами;
- долговечностью
- является парамагнетиком.
Для нагартованной продукции ад1н установлены следующие характеристики:
- временное сопротивление — 145 МПа;
- относительное удлинение — 3…5%;
- лист ад1н вес 1 м2 — 2710 кг.
Среды, к действию которых алюминий устойчив:
- промышленные выбросы;
- вода естественных пресных водоемов при t=18°С;
- едкий натр, соляная кислота, сода;
- растворы хромовой и серной кислоты концентрацией до 10%;
- аммиак;
- морская вода;
- Раствор 1% фосфорной кислоты;
- концентрированные азотная, борная, серная, уксусная кислоты;
- кислые соки фруктов и ягод, вино.
Алюминий проявляет неустойчивость в средах:
- разбавленной азотной, серной кислоты;
- соляной, плавиковой, щавелевой, муравьиной, бромистоводородной кислот;
- растворах едких щелочей;
- водной с примесями солей ртути, меди, ионов хлора. как медь, золото, серебро.
В сфере кабельно-проводниковых материалов сочетание малой плотности и веса с высокой электропроводностью дают возможность алюминию конкурировать с медью. Нагартованный лист АД1Н хуже проводит электричество, чем марки отожженных сплавов, но находит применение в электротехнике.
Повышенная пластичность
Сплавы системы Al—Mg—Si широко применяются в производстве благодаря комплексом ценных свойств. Сплавы АД31, АД33, АД35 , АД и 6000-й серии обладают хорошей коррозионной стойкостью, технологичностью, высокой пластичностью в горячем состоянии, а сплав АВ
— в горячем и холодном состоянии. Эти сплавы подвергаются цветному анодированию, эматалированию, эмалированию. В горячем состоянии из них производят профили, заготовки и полуфабрикаты сложной формы.
Коррозионностойкие сплавы Al—Mg—Si пластичны в отожженом, свежезакаленном и естественно состареном состоянии. Сплавы штампуют, вытягивают и деформируют со значительными степенями. По сравнению с пластичными сплавами АМг5 и АМг6, сплавы АД31, АД33, АД35 , АД и 6000-й серии слабо нагартовываются и упрочняются при холодной деформиции, что уменьшает или устраняет промежуточные отжиги при высоких степенях деформации.
Сплавы упрочняются термической обработкой
по следующим режимам: закалка (нагрев при t=515-525°С, охлаждение в холодной воде), естественное старение при комнатной температуре примерно в течение 10 сут.; закалка, искусственное старение при температуре 160—170°С в течение 10—12 ч. Отжиг полуфабрикатов производят при температурах 350—370°С (АД35, АВ); 350—400°С (АД31); 380—420°С (АД33). Затем следует охлаждение в печи со скоростью 30°/ч до t= 250°С, дальнейшее охлаждение на воздухе.
Механические характеристики
| Сечение, мм | sТ|s0,2, МПа | σB, МПа | d5, % | d10 | Твердость по Бринеллю, МПа |
| Листовой прокат в состоянии поставки из сплава Д16, Д16А (с нормальной плакировкой), Д16Б (Б — с технологической плакировкой) и Д16У (с утолщенной плакировкой) по ГОСТ 21631-76, ОСТ 4.021.047-92 и ленты по ГОСТ 13726-97 (образцы поперечные) | |||||
| 6-10.5 | ≥275 | ≥425 | — | ≥10 | — |
| 1.9-7.5 | ≥345 | ≥455 | — | ≥8 | — |
| 1.5-1.9 | ≥335 | ≥425 | — | ≥10 | — |
| 5-10.5 | — | 145-235 | — | ≥10 | — |
| 0.5-1.5 | ≥290 | ≥440 | — | ≥13 | — |
| 1.5-6 | ≥290 | ≥440 | — | ≥11 | — |
| 6-10.5 | ≥290 | ≥440 | — | ≥10 | — |
| 1.5-3 | ≥360 | ≥475 | — | ≥10 | — |
| 3-7.5 | ≥360 | ≥475 | — | ≥8 | — |
| 0.5-4 | — | 130-225 | — | ≥10 | — |
| 0.5-1.9 | ≥230 | ≥365 | — | ≥13 | — |
| 1.9-4 | ≥270 | ≥405 | — | ≥13 | — |
| 0.5-10.5 | — | 145-225 | — | ≥10 | — |
| 0.5-1.9 | ≥270 | ≥405 | — | ≥13 | — |
| 1.9-6 | ≥275 | ≥425 | — | ≥11 | — |
| Панели по ОСТ 1 90177-75. В графе состояние поставки указано также направление вырезки образцов | |||||
| — | ≥333 | ≥461 | ≥10 | — | — |
| — | ≥313 | ≥431 | ≥8 | — | — |
| Панели прессованные с оребрением по ОСТ 1 92041-90 в состоянии поставки из сплавов Д16 и Д16ч | |||||
| ≥255 | ≥390 | ≥10 | — | — | |
| ≥295 | ≥410 | ≥10 | — | — | |
| Плиты в состоянии поставки по ТУ 1-804-473-2009 | |||||
| 11-25 | ≥275 | ≥420 | — | ≥7 | — |
| 25-40 | ≥255 | ≥390 | — | ≥5 | — |
| 40-70 | ≥245 | ≥370 | — | ≥4 | — |
| 70-80 | ≥245 | ≥345 | — | ≥3 | — |
| Плиты по ГОСТ 17232-99 в состоянии поставки (образцы перпендикулярные к плоскости плиты) | |||||
| 40-80 | — | ≥345 | ≥3 | — | — |
| Плиты по ГОСТ 17232-99 в состоянии поставки (образцы поперечные) | |||||
| 11-25 | ≥275 | ≥420 | ≥7 | — | — |
| 25-40 | ≥255 | ≥390 | ≥5 | — | — |
| 40-70 | ≥245 | ≥370 | ≥4 | — | — |
| 70-80 | ≥245 | ≥345 | ≥3 | — | — |
| Профили прессованные нормальной прочности по ГОСТ 8617-81 в состоянии поставки (образцы продольные) | |||||
| — | ≤245 | ≥12 | — | — | |
| ≤5 | ≥265 | ≥373 | ≥10 | — | — |
| 5-10 | ≥265 | ≥392 | ≥10 | — | — |
| 10 | ≥284 | ≥402 | ≥10 | — | — |
| ≤5 | ≥275 | ≥373 | ≥10 | — | — |
| 5-10 | ≥275 | ≥392 | ≥10 | — | — |
| 10 | ≥284 | ≥412 | ≥10 | — | — |
| Профили прессованные нормальной прочности с площадью сечения до 200 см2 и диаметром описанной окружности до 350 мм (образец продольный, в сечении указана толщина полки) | |||||
| ≤2 | ≥305 | ≥400 | ≥10 | — | — |
| ≥80150 | ≥335 | ≥450 | ≥10 | — | — |
| 10-20 | ≥335 | ≥430 | ≥10 | — | — |
| 2-5 | ≥315 | ≥410 | ≥10 | — | — |
| 20-40 | ≥335 | ≥450 | ≥10 | — | — |
| 40-80 | ≥355 | ≥460 | ≥10 | — | — |
| 5-10 | ≥325 | ≥420 | ≥10 | — | — |
| ≤5 | ≥380 | ≥440 | ≥4 | — | — |
| 5-80 | ≥390 | ≥450 | ≥5 | — | — |
| Профили прессованные нормальной прочности с площадью сечения до 200 см2 и диаметром описанной окружности до 350 мм. (образец поперечный, в сечении указано направление образца). Закалка + естественное старение | |||||
| ≥285 | ≥245 | ≥4 | — | — | |
| ≥285 | ≥390 | ≥6 | — | — | |
| Профили прессованные по ОСТ 1 90369-86. В графе состояние поставки указаны состояние материала (Т — закалка + естественное старение, Т1 — закалка + искусственное старение, М — отжиг) и место вырезки образцов; в графе сечение — толщина полки профиля, мм | |||||
| ≤5 | ≥365 | ≥430 | — | ≥4 | — |
| 5-40 | ≥375 | ≥440 | — | ≥5 | — |
| ≤1.6 | ≥345 | ≥400 | — | ≥6 | — |
| 1.6-2.5 | ≥345 | ≥410 | — | ≥6 | — |
| 2.5-5 | ≥365 | ≥420 | — | ≥6 | — |
| 5-40 | ≥375 | ≥440 | — | ≥5 | — |
| ≤40 | ≥375 | ≥435 | — | ≥4 | — |
| ≤5 | ≥380 | ≥440 | — | ≥4 | — |
| 5-40 | ≥390 | ≥450 | — | ≥5 | — |
| ≤5 | ≥380 | ≥440 | — | ≥4 | — |
| 5-40 | ≥390 | ≥450 | — | ≥5 | — |
| Профили прессованные повышенной прочности с площадью сечения до 200 см2 и диаметром описанной окружности до 350 мм (образец продольный, в сечении указана толщина полки) | |||||
| 10-20 | ≥365 | ≥480 | ≥8 | — | — |
| 2-5 | ≥345 | ≥470 | ≥8 | — | — |
| 20-40 | ≥365 | ≥490 | ≥8 | — | — |
| 5-10 | ≥355 | ≥470 | ≥8 | — | — |
| Профильный прокат сплошного сечения | |||||
| ≥300 | ≥470 | ≥19 | — | ≥42 | |
| Прутки круглые нормальной прочности в состоянии поставки по ОСТ 4.021.017-92. Режим Т (образцы продольные) | |||||
| 23-100 | ≥296 | ≥420 | ≥10 | — | — |
| 8-22 | ≥275 | ≥390 | ≥10 | — | — |
| Прутки прессованные нормальной прочности в состоянии поставки по ГОСТ 21488-97 (образцы продольные) | |||||
| 8-300 | ≥120 | ≥245 | ≥12 | — | — |
| 130-300 | ≥275 | ≥410 | ≥8 | — | — |
| 22-130 | ≥295 | ≥420 | ≥10 | — | — |
| 300-400 | ≥245 | ≥390 | ≥6 | — | — |
| 8-22 | ≥275 | ≥390 | ≥10 | — | — |
| Прутки прессованные повышенной прочности в состоянии поставки по ГОСТ 21488-97 (образцы продольные) | |||||
| 8-300 | ≥325 | ≥450 | ≥8 | — | — |
| Трубы бесшовные холоднодеформированные квадратные (10х10 — 90х90 мм), прямоугольные (10х14 — 60х120 мм) по ОСТ 1 92096-83, круглые по ОСТ 4.021.120-92 | |||||
| — | ≤245 | ≥10 | — | — | |
| Трубы бесшовные холоднодеформированные квадратные и прямоугольные по ОСТ 1 92096-83, круглые по ОСТ 4.021.120-92. Закалка + естественное старение (в сечении указана толщина стенки) | |||||
| ≤1 | ≥265 | ≥420 | ≥13 | — | — |
| 1-5 | ≥265 | ≥420 | ≥14 | — | — |
| ≥285 | ≥420 | ≥12 | — | — | |
| ≥285 | ≥420 | ≥10 | — | — | |
| Трубы горячепрессованные бурильные переменного сечения в состоянии поставки по ГОСТ 23786-79 (образцы, в сечении указан наружный диаметр труб) | |||||
| 54-120 | ≥255 | ≥392 | ≥12 | — | — |
| 120 | ≥274 | ≥421 | ≥10 | — | — |
| 54-120 | ≥294 | ≥392 | ≥12 | — | — |
| 120 | — | ≥421 | ≥10 | — | — |
| Трубы прессованные в состоянии поставки по ГОСТ 18482-79 (образцы, в сечении указана толщина стенки) | |||||
| 20-40 | ≥275 | ≥420 | ≥10 | — | — |
| 5-20 | ≥255 | ≥390 | ≥12 | — | — |
| Трубы прессованные крупногабаритные по ОСТ 1 92048-76 в состоянии поставки | |||||
| ≥275 | ≥412 | ≥10 | — | — | |
| Трубы сварные прямошовные в состоянии поставки по ГОСТ 23697-79 (образцы, в сечении указан диаметр труб) | |||||
| — | ≥156.8 | ≥6 | — | — | |
| 16 | ≥176.4 | ≥196 | — | — | — |
| ≤16 | ≥215.6 | ≥362.6 | ≥10 | — | — |
| 16 | ≥235.2 | ≥396 | ≥10 | — | — |
| Трубы тянутые и катаные с Dн=6-70 мм и толщиной стенки 1-5 мм по ОСТ 1 90038-88 в состоянии поставки (в сечении указан наружный диаметр). Сплавы Д16 и Д16ч | |||||
| — | ≤245 | ≥10 | — | — | |
| ≤22 | ≥265 | ≥420 | ≥13 | — | — |
| 22-50 | ≥285 | ≥420 | ≥12 | — | — |
| 50 | ≥285 | ≥420 | ≥10 | — | — |
Свойства материала
Сплав Д16Т, характеристики которого можно назвать весьма привлекательными, обладает огромным количеством преимуществ в сравнении с другими сплавами.
Особенности дюралюминия определяют то, что этот сплав во многом обходит обычный алюминий и другие материалы. Физические и механические свойства заключаются в следующих моментах:
- Высокая стабильность структуры. За счет этого изготавливаемые изделия могут прослужить долго и выдерживают существенное воздействие со стороны окружающей среды.
- Плотность материала определяет его низкий удельный вес, уровень которого составляет 2800 кг/м3. За счет этого получаемые изделия становятся легкими. Именно поэтому Д16Т получил распространение в авиастроении и при изготовлении элементов, которые применяются при изготовлении оборудования для космической промышленности. Для того чтобы устройство смогло преодолеть земную тягу с меньшими энергетическими затратами создаваемая конструкция должна иметь небольшой вес. Проведенные исследования указывают на то, что Д16Т в 3 раза легче стальных.
- Повышенное сопротивление к микроскопической деформации в процесс эксплуатации. Это связано с тем, что модуль упругости имеет довольно высокое значение.
- Высокий предел прочности Д16Т достигается за счет включения в состав огромного количества легирующих элементов, к примеру, титана. При этом твердость сплава Д16Т составляет 42 МПа.
Кроме этого, температура плавления дюралюминия Д16Т довольно высокая. За счет этого есть возможность использовать сплав при создании различных устройств, которые могут эксплуатироваться при высоком сопротивлении воздуха. Слишком высокое сопротивление становится причиной, по которой металл нагревается и становится более мягким, пластичным. Высокая температура плавления позволила применять дюралюминий при изготовлении летательных аппаратов, так как обычный алюминий нагревается и становится мягким и менее прочным.
Алюминиевая труба АД31Т1 обладает прекрасными эксплуатационными характеристиками
Хорошая плавкость, прочность, гибкость, легкость – вот основные параметры, благодаря которым алюминиевая труба АД31Т1 стала практически незаменимым материалом, используемым во многих отраслях промышленности. На данный момент существует несколько способов изготовления алюминиевых труб из различных сплавов, наиболее распространенными из которых считаются три – сваривание, прессование, холодная деформация.
Способы производства труб
Краткое описание каждого способа:
- Холодная деформация. При таком способе алюминиевый профиль из сплава АД31Т1, выполненный в виде круга, подвергают вытяжке, прошивке и дальнейшей калибровке. После этих операций заготовку отправляют на термическую обработку – отожжение, состаривание, закаливание, в результате чего свойства металла значительно улучшаются.
- Прессование (в большинстве случаев используется прямое). Такой способ изготовления профильных труб из алюминия АД31Т1 состоит из двух стадий – вначале заготовку помещают в специальный контейнер, а затем с помощью пресс-штемпеля «продавливают» через матрицу. С помощью данного метода возможно изготовление алюминиевых труб квадратного, прямоугольного, овального сечения. Существует возможность изготавливать трубы длиной до 50-ти метров, это достигается способом прессования «встык».
Сварка. Данный способ предполагает использование заготовки – алюминиевого листа, который затем сваривают по всей длине. Чтобы придать трубе определенную форму сечения и получить необходимый профиль, заготовку пропускают через фальцы. Самым важным этапом этого способа изготовления труб из алюминиевого сплава АД31Т1 является контроль сварного шва. Чтобы после изготовления снять внутреннее напряжение, осуществляют горячий отпуск.
Для повышения прочности и стойкости алюминиевых труб АД31Т1 их подвергают дополнительной термической обработке при температуре 270-280 градусов. При этом нужно внимательно следить, чтобы не произошла рекристаллизация металла. Также возможно анодное покрытие труб – это очень сильно увеличивает их стойкость к воздействию внешней агрессивной среды.
Разновидности труб
Помимо способов производства, алюминиевые трубы из сплава АД31Т1 делятся по форме сечения – они могут быть круглыми, прямоугольными, квадратными, фасонными, что во многом и определяет области их использования. Например, круглые трубы удобно использовать для строительства трубопроводов газоснабжения и водоснабжения, прямоугольные – для монтажа систем кондиционирования и вентиляции, овальные, благодаря их хорошей теплоотдаче, для систем отопления.
Устойчивость алюминиевого сплава АД31Т1 к внешним воздействиям, хорошая теплопроводность и химическая пассивность сделали возможным использование труб из него в большинстве отраслей промышленности – в строительстве зданий, производстве криогенного оборудования, проектировании отопительных систем и т.д. Нередко такие трубы используют для транспортировки агрессивных химических веществ, так как они не боятся коррозии. В строительстве из них создают легкие металлоконструкции, не создающие большой нагрузки на фундамент. Используют их и в мебельном производстве для изготовления фасадов мебели, дополнительной фурнитуры. Тем более, что купить алюминиевый профиль любого вида сегодня можно без особых проблем.
За счет стойкости к коррозии алюминиевая труба АД31Т1 очень часто используется изготовителями наружной рекламы. Это удачное решение, поскольку все рекламные конструкции подвержены сильному воздействию внешней среды.
Алюминий ад31 свойства — Справочник металлиста
- 1 Сплав АД31Т: характеристики, состав, применение
- 2 Алюминиевый сплав АД31
- 3 Сплав АД31 и его аналоги 6060 и 6063
- 4 Характеристика сплавов алюминия 6060, 6063, АД31
- 4.1 Магний и кремний в алюминиевых сплавах 6ххх
- 4.2 Кремний в сплавах 6ххх
- 5 Алюминиевый сплав АД31Т деформируемый
- 6 Коррозионностойкие сплавы Al—Mg—Si: АВ, АД31, АД33, АД35
- 6.1 Технологические особенности
- 6.2 Материал велосипедных рам
В настоящее время люди используют множество разных сплавов из самых разных материалов.
Все они обладают своими параметрами и используются в разных отраслях. Стоит рассмотреть характеристики АД31Т1, так как данный материал стал довольно популярным в определенных сферах.
Применение сплава
Несмотря на имеющиеся недостатки, данный материал используется достаточно широко.
Он традиционно применяется в производстве алюминиевых профилей. Примерно 57% всех выпускаемых изделий изготавливаются именно из этого сплава . Они способны отлично конкурировать с оцинкованной сталью, так как высокая стойкость к коррозии наблюдается у обоих материалов, но алюминиевый сплав не требует периодического нанесения защитного слоя, в отличие от стали.
Благодаря ряду преимуществ, материал хорошо подходит для изготовления труб.
Характеристики АД31Т1, такие как высокая коррозионная стойкость и нетоксичность, привели к тому, что сплав стал очень востребован при изготовлении емкостей.
Обычно они потом используются для транспортировки азотной кислоты, органических веществ или даже продуктов питания. Из АД31Т1 производят еще и фольгу, применяемую для консервных банок, тетрапаков.
В последнее время все активнее данный материал применяется при изготовлении кабелей связи, а также воздушных кабелей. Это стало возможным благодаря тому, что он обладает большим запасом прочности, чем медь, которая использовалась до этого.
Применение сплава АД31Т1 привело к тому, что появилась возможность увеличить размер пролета, а также снизить количество повреждений во время монтажа линий, которые возникали достаточно часто. Что касается электропроводимости, то материал занял второе место сразу после меди, но при этом его стоимость примерно в 1,5 раза ниже.
К тому же алюминий гораздо легче, что играет важную роль при сборке компактных изделий, которые должны содержать большое количество элементов, проводящих ток.
Алюминиевый сплав АД31
Алюминиевые сплавы представляют собой двойные, тройные и более сложные системы с различной растворимостью компонентов в твердом состоянии.
Для упрощения маркировки в обозначении некоторых сплавов, кроме алюминия, с помощью букв отражается еще один элемент (основной компонент), а цифрами — его процентное содержание (АД0, АД31, АМц м другие).
В маркировке алюминиевых сплавов после цифр могут быть еще буквы, которые обозначают состояние поставки проката или листа, то есть вид механической или термической обработки металла(Т1, Т2, Т3 и т.д). Ознакомиться с основными видами термообработки сплавов вы сможете в таб. 1.
Вот перечень наиболее часто используемых алюминиевых сплавов.
Сплав АД31(аналог сплава 6060, 6063)
Является представителем системы Al — Mg — Si . Он характеризуется высокими пластическими свойствами в температурно-скоростных условиях обработки давлением и повышенной коррозионной стойкостью. Коррозионная стойкость сплава практически не снижается при сварке. Сплав АД31 интенсивно упрочняется при термической обработке.
Если в отожженном состоянии прессованные профили из сплава АД31 имеют предел прочности 10-12 кгс/мм 2 , то после закалки и естественного старения предел прочности до 18-20 кг/мм 2 . Относительное удлинение при этом снижается не очень сильно (с 23-25 до 15-20%).
Более значительное упрочнение сплава может быть получено искусственным старением при температуре 160-190 ° C, при этом предел прочности повышается до 27,5-30,0 кг/мм 2 . Однако при искусственном старении более интенсивно снижаются пластические характеристики.
Стандарты
| Название | Код | Стандарты |
| Трубы из цветных металлов и сплавов | В64 | ГОСТ 18475-82, ГОСТ 18482-79, ОСТ 4.021.121-92, ОСТ 1 92047-76, TУ 1-5-185-76, TУ 1-9-328-73, TУ 1-9-717-81 |
| Прутки | В55 | ГОСТ 21488-97, TУ 1-2-253-78, TУ 1-3-141-91 |
| Цветные металлы, включая редкие, и их сплавы | В51 | ГОСТ 4784-97, ГОСТ 23855-79, ОСТ 1 92014-90, ОСТ 4.021.009-92, TУ 48-5-214-81, TУ 1-4-162-80 |
| Сортовой и фасонный прокат | В52 | ГОСТ 8617-81, ГОСТ 13616-97, ГОСТ 13617-97, ГОСТ 13618-97, ГОСТ 13619-97, ГОСТ 13620-90, ГОСТ 13621-90, ГОСТ 13622-91, ГОСТ 13623-90, ГОСТ 13624-90, ГОСТ 13737-90, ГОСТ 13738-91, ГОСТ 17575-90, ГОСТ 17576-97, ГОСТ 29296-92, ГОСТ 29303-92, ГОСТ Р 50066-92, ГОСТ Р 50067-92, ГОСТ Р 50077-92, ГОСТ 22233-93, ГОСТ 22233-83, ОСТ 1 92093-83, ОСТ 1 92066-91, ОСТ 1 92067-92, ОСТ 1 92069-77, ОСТ 4.021.133-92, ОСТ 4.021.135-92, ОСТ 4.021.136-92, ОСТ 4.021.137-92, TУ 1-2-15-77, TУ 1-2-383-78, TУ 1-9-631-73, TУ 1811-001-39126349-99 |
| Листы и полосы | В53 | TУ 1-2-3-76, TУ 1-804-473-2009 |
