Спецификация сборочного чертежа

Сколько спецификаций может быть к одному договору

Количество спецификаций к одному договору поставки ничем не ограничивается.

На каждую партию товара может составляться отдельный документ. Каждый раз, после подписания его сторонами, он становится еще одной неотъемлемой частью основного договора.

На что обратить внимание при оформлении спецификации

Спецификацию можно оформлять на фирменном бланке организации или же на простом чистом листе бумаги любого удобного формата, причем как в рукописном виде, так и напечатав ее на компьютере.

Только одно условие требуется соблюдать неукоснительно: бланк должен содержать подпись руководителя компании-поставщика или его ответственного представителя, а также подпись сотрудника организации – потребителя.

При этом, их автографы должны быть только «живыми» — использование факсимильных подписей, т.е. отпечатанных каким-либо методом не разрешается, за исключением ситуаций, когда договор заключается «удаленно, а предприятия имеют официально зарегистрированные электронные цифровые подписи.

Заверять спецификацию с помощью печатей, сейчас строгой необходимости нет — проштамповывать ее нужно только в том случае, если применение штемпельных изделий прописано в нормативно-правовых актах организаций.

Спецификация оформляется в количестве двух идентичных по тексту и равнозначных по праву экземплярах – по одному для каждой заинтересованной стороны. После формирования и визирования информация о документе вносится в специальный журнал учета договоров.

Можно ли вносить изменения

К спецификации по закону применяются те же нормы и требования, которые устанавливаются к договорам (поскольку они являются их частью).

Это значит, что при необходимости, на любом этапе, готовую спецификацию при взаимном согласии сторон можно отредактировать. Допускается также расторгать ранее составленные и завизированные спецификации и формировать новые.

Как, где и сколько времени хранить документ

Спецификация весь период актуальности должна лежать в отдельной папке, вместе с договором, неотъемлемым приложением к которому она является. Срок хранения документа определяется либо законодательством РФ, либо локальными актами фирмы.

9.3. Нанесение размеров

Простановка размеров является наиболее ответственной частью работы над чертежом, так как неправильно проставленные и лишние размеры приводят к браку, а недостаток размеров вызывает задержки производства. Ниже предложены некоторые рекомендации по нанесению размеров при выполнении чертежей деталей.Размеры детали замеряют с помощью измерителя на чертеже общего вида сборочной единицы с учётом масштаба чертежа (с точностью 0,5мм). При замере наибольшего диаметра резьбы необходимо округлить его до ближайшего стандартного, взятого по справочнику. Например, если диаметр метрической резьбы по замеру d=5,5мм, то необходимо принять резьбу М6 (ГОСТ 8878-75).

9.3.1. Классификация размеров

Все размеры разделяются на две группы: основные (сопряжённые) и свободные.Основные размеры входят в размерные цепи и определяют относительное положение детали в узле, они должны обеспечивать:

• расположение детали в узле;
• точность взаимодействия собранных деталей;
• сборку и разборку изделия;
• взаимозаменяемость деталей.

Примером могут служить размеры охватывающих и охватываемых элементов сопряжённых деталей (Рисунок 9.2). Общие соприкасающиеся поверхности двух деталей имеют одинаковый номинальный размер.Свободные размеры в размерные цепи детали не входят. Эти размеры определяют такие поверхности детали, которые не соединяются с поверхностями других деталей, и поэтому их выполняют с меньшей точностью (Рисунок 9.2).А – охватывающая поверхность; Б – охватываемая поверхность;В — свободная поверхность; d – номинальный размерРисунок 9.2

9.3.2. Методы простановки размеров

Применяются следующие методы простановки размеров:

• цепной;
• координатный;
• комбинированный.

При цепном методе (Рисунок 9.3) размеры проставляются последовательно один за другим. При такой простановке размеров каждая ступень валика обрабатывается самостоятельно, и технологическая база имеет своё положение. При этом на точность выполнения размера каждого элемента детали не влияют ошибки выполнения предыдущих размеров. Однако, ошибка суммарного размера состоит из суммы ошибок всех размеров. Нанесение размеров в виде замкнутой цепи не допускается, за исключением случаев, когда один из размеров цепи указан как справочный. Справочные размеры на чертеже отмечаются знаком * и записываются на поле: «* Размеры для справок» (Рисунок 9.4).Рисунок 9.3Рисунок 9.4При координатном методе размеры проставляются от выбранных баз (Рисунок  9.5). При этом методе нет суммирования размеров и ошибок в расположении любого элемента относительно одной базы, что является его преимуществом.Рисунок 9.5

Комбинированный метод простановки размеров представляет собой сочетание цепного и координатного методов (Рисунок 9.6). Он применяется, когда необходима высокая точность при изготовлении отдельных элементов детали.

Рисунок 9.6

По своему назначению размеры подразделяются на габаритные, присоединительные, установочные и конструктивные.

Габаритные размеры определяют предельные внешние (или внутренние) очертания изделия. Они не всегда наносятся, но их часто указывают для справок, особенно для крупных литейных деталей. Габаритный размер не наносится на болтах и шпильках.

Присоединительные и установочные размеры определяют величины элементов, по которым данное изделие устанавливают на место монтажа или присоединяют к другому. К таким размерам относятся: высота центра подшипника от плоскости основания; расстояние между центрами отверстий; диаметр окружности центров (Рисунок 9.7).

Группа размеров, определяющих геометрию отдельных элементов детали предназначенных для выполнения какой-либо функции, и группа размеров на элементы детали, такие как фаски, проточки (наличие которых вызвано технологией обработки или сборки), выполняются с различной точностью, поэтому их размеры не включают в одну размерную цепь (Рисунок 9.8, а, б).

Рисунок 9.7

Неправильно	Правильно

 Рисунок 9.8, а

Неправильно	Правильно

 Рисунок 9.8, б

Как заполнять

Правила составления не определены в законодательстве. Если она составляется к контракту на поставку, выделяют пункты:

1. Порядковый номер.
2. Наименование товара, работы или услуги.
3. Технические характеристики.
4. Количество.
5. Единица измерения.
6. Цена за единицу.
7. Общая стоимость по каждой позиции.
8. Итоговая сумма.

Форма спецификации к договору оказания услуг имеет аналогичный вид, только количество заменяют на объем. Дополнительно прописывают график исполнения.

ВАЖНО!

Подобные документы обязательно подписываются всеми сторонами сделки и составляются в том же количестве экземпляров, что и контракт.

Какие существуют правила оформления

1. На чертеже вы можете демонстрировать элементы, которые перемещаются — в положении промежуточном или крайнем. Если вы считаете, что из-за этих изображений прочитать чертеж будет сложно, переместите их на дополнительные элементы. Не забывайте о надписях, указывающих на положение.
2. Если необходимо, демонстрируйте соседние изображения и их габариты, которые помогут определить расположение точнее.
3. Следите, чтобы частота и наклон деталей относительно всех сечений и разрезов не отличались.
4. Смежные запчасти в сечениях и разрезах можно штриховать двумя способами: в одно или в разные направления, при этом меняя расстояние между линиями штриховки.
5. Что касается дополнительных сведений, то они могут приводиться на изображении, чертежах или в технических требованиях. Если сведений не хватает, на самом чертеже покажите картинку запчасти или ее отдельные элементы (не более 4 штук).
6. Информацию о сопряжении деталей обозначайте специальными надписями сверху рисунка.

Определение и назначение

Чертеж – это рисунок, демонстрирующий графическое изображение целого объекта или его части, а также информацию, необходимую для его изготовления, монтажа, сборки, строительства и т.д. От того, насколько правильно оформлен и грамотно нарисован чертеж, во многом зависит качество готового изделия.

Как правило, основными элементами чертежа являются:

• двухмерные и трехмерные виды;
• размеры;
• текстовые надписи;
• таблицы;
• графические объекты и символы.

Чертеж выполняется строго по правилам, определяемым и регламентируемым ЕСКД (Единая система конструкторской документации). Его можно создавать вручную либо при помощи программ Autodesk Autocad и Компас-3D.

План выполнения

Подготовительный этап

Разрабатывать весь документ существенно легче, если использовать методичку и руководствоваться индивидуальным заданием. В последнем описано, как собирать узел, и показан эскиз оригинальных деталей. При этом вы сами определяете в какой форме они будут выполнены — исходя из данных справочников и методичек.

Невозможно начать что-то делать, пока не определена форма и назначение каждой детали, последовательность сборки узла и механизмы его функционирования. Это базовые вещи, и вы должны на них ориентироваться.

Выполнять работу удобнее на листе формата А2. Если сложно, можно взять лист А1.

План

Примерный план:

1. Выделите основную надпись, добавочную графу и рабочее пространство.
2. Определите, какой из видов узла более наглядный и информативный, чтобы быть главным.
3. Оцените, какое количество иллюстраций хватит, чтобы показать формы единицы сборки и отдельной запчасти снаружи и изнутри.
4. Выберите масштаб, который будете применять к иллюстрациям основных видов и выносных элементов.
5. Посмотрите, сколько у вас картинок и какой масштаб, и с учетом этого скомпонуйте материал. Наметьте габаритные прямоугольники, линии оси и центра под иллюстрациями. Учтите, что у вас должно остаться место, чтобы нанести размер, номер позиции и специальные надписи.
6. Работайте над контуром основной запчасти. Поместите соответствующий вид, разрез или их сочетание на место главного вида. Повторите процесс с другими намеченными основными видами.
7. Дополнительные компоненты вычерчивайте параллельно на всех основных видах. Последовательность должна соответствовать этапам сборки узла.
8. Следующий этап — выполнение сечения, выносных элементов и намеченных дополнительных видов.
9. Нанесение штриховки.
10. Используя линии-выноски с полками, обеспечьте место для позиций и важных надписей. Далее нанесите размерную цепь и обозначьте размеры.
11. Важный этап — уточнение и заполнение спецификации. Здесь необходимо внести названия запчастей, изделий или материалов в отведенные разделы (если их нет в эскизах или описании).
12. Впишите номера позиций деталей аналогично с тем, как это сделано в спецификации.
13. Заполните основную надпись. Только после того, как все это проверит преподаватель, можно обводить.

Проверить текст на наличие ошибок можно с помощью специальных программ: text.ru, Главред и др.

Разделы спецификации

На первом этапе разработки спецификации вычисляют количество необходимых строк для каждого раздела. Если на одном листе конструкторской документации места недостаточно создают необходимое количество листов. Их численность определяется количеством элементов, входящих в конструкцию готового агрегата. Последовательность записи разделов определяется государственным стандартом 2.102-68. Их заполнение производится с учётом конструктивных и технологических особенностей изготовленных и готовых элементов будущего агрегата. Все разделы расположены в соответствующих ячейках таблицы.

Каждую единицу, применяемую при сборке, записывают в раздел «Сборочные единицы». Их пронумеровывают на основании утверждённой системы классификации. Готовые элементы заносят в раздел «Детали».

Готовые конструкции, состоящие из набора отдельных элементов, отмечают в разделе, «Комплексы». Они будут применяться во время сборки. Каждой детали или комплексу присваивается порядковый номер. Поэтому записи в ячейках производятся по возрастанию цифр, согласно классификатору. Например, если в агрегате используется шестерня, имеющая номер по классификатору 303712, а электродвигатель обозначен набором цифр 521721, то первой будет обозначена шестерёнка. В аналогичной последовательности располагают элементы и в других разделах. В некоторых случаях готовые детали, имеют одинаковые номера. В этом случае производить запись на основании порядкового номера.

Данные об изделиях, деталях, конструктивных элементах, изготовленных другими предприятиями, записываются по их названиям. Сначала вносят записи, обозначенные кириллицей, а затем латиницей.

https://youtube.com/watch?v=qWkmsvacI5s

Некоторые элементы или целые агрегаты, выполненные не по государственным стандартам, располагаются в разделе «Прочие изделия». Для удобства восприятия и быстроты поиска их объединяют в однотипные группы.

Расходные материалы, обязательные к применению, размещают в специальном разделе под названием «Материалы». Такими элементами являются: металлические заготовки, продукция кабельных и химических предприятий и так далее.

Спецификация к сборочному чертежу обязана отражать полный перечень необходимых элементов. В ней указаны стандартизованные названия. Они не должны допускать неопределенной трактовки в названиях или непонятной классификации. Применяемые изделия, изготовленные по утверждённым стандартам (международным, общегосударственным, региональным или отраслевым) располагаются в разделе «Стандартные изделия». В нём указывают номер стандарта и год его принятия. К таким изделиям относятся метизы, электротехнические изделия, подшипники, элементы металлоконструкций и так далее. Последовательность записи определяется согласно иерархии стандарта. Сначала международные, затем общероссийские и так далее.

При широкой номенклатуре деталей, заданных большим количеством стандартов, их объединяют в отдельные группы. Основным признаком является функциональное назначение. Если несколько деталей имеют близкое назначение, их разделяют на подгруппы по наиболее схожему вторичному признаку. Первыми в этот раздел записывают крепежные детали. Их располагаю по алфавиту. Место положения записи зависит от обозначения, принятого в соответствующем стандарте. В рамках одной группы запись производиться по возрастанию основных параметров или геометрических размеров.

На листах сборочного чертежа указывают размеры, разрешённые допуски. Они выполняются строго по установленным правилам с соблюдением системы обозначения. Все размеры указаны в миллиметрах. Обязательным считается размещение параметров посадки для цилиндрических деталей. Они необходимы для правильной стыковки деталей имеющих внутренний и внешний диаметры.

В спецификации указывают следующие виды размеров:

• габаритные (указывающие все размеры детали);
• установочные (необходимы при установке детали на подготовленное место);
• присоединительные (определяют допустимые параметры стыковочных соединений).

Правила нанесения символов изложены в единой системе сборочной конструкторской документации и утверждены стандартами. Общее количество сборочных чертежей определяется сложностью агрегата и степенью проработки, достаточной для правильного соблюдения сборочных операций.

Вы здесь

Главная › Инженерные программы › Самоучитель по созданию чертежей › 17. Глава 16. Изображение изделий

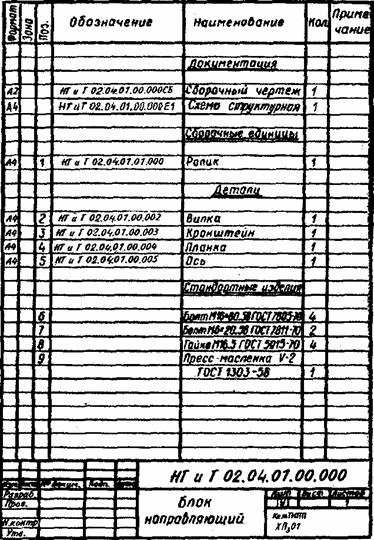

Графический конструкторский документ, определяющий состав сборочной единицы, комплекса или комплекта, называется спецификацией. Спецификация составляется в табличной форме на отдельных листах формата А4 (297 х 210) на каждую сборочную единицу (рис. 318). Основная надпись выполняется размером 40 х 185 в соответствии с ГОСТ 2.104—68.

Форма и порядок выполнения спецификации определяется ГОСТ 2.108—68. Заполняют спецификацию сверху вниз. Разделы спецификации располагаются в такой последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты.

Наличие тех или иных разделов определяется составом специфицируемого изделия. Наименование каждого раздела указывают в виде заголовка в графе «Наименование» и подчеркивают сплошной тонкой линией. После каждого раздела оставляют несколько свободных строчек для дополнительных записей.

Графа спецификации заполняется следующим образом.

1. В графе «Формат» указывает форматы документов, обозначения которых записаны в графе «Обозначение». В разделах «Стандартные изделия», «Прочие изделия» и «Материалы» эта графа не заполняется. Для деталей, на которые не выпущены чертежи, в этой графе пишут «БЧ» (без чертежа).

2. В графе «Зона» указывают обозначение зоны в соответствии с ГОСТ 2.104—68. На учебных чертежах эта графа не заполняется.

Рис. 318

3. В графе «Поз.» указывают порядковый номер составных частей, входящих в специфицируемое изделие. В разделах «Документация» и «Комплекты» эта графа не заполняется.

4. В графе «Обозначение» записывается обозначение документа на изделие (сборочную единицу, деталь) в соответствии с ГОСТ 2.201—80. В разделах «Стандартные изделия», «Прочие изделия» и «Материалы» эта графа не заполняется.

5. В графе «Наименование» указывают:

в разделе «Документация» только название документа;

в разделах «Комплекты», «Сборочные изделия», «Детали», «Комплексы» — наименование изделий основной надписью на конструкторских документах этих деталей, например «Колесо зубчатое», «Палец» и т. д.;

в разделе «Стандартные изделия» — наименование и обозначение изделий в соответствии со стандартами на это изделие, например «Болт М 12×70 ГОСТ 7805—70».

В пределах каждой категории стандартов на стандартные изделия запись производят по одноименным группам, в пределах каждой группы — в алфавитном порядке возрастания обозначений стандарта, в порядке возрастания размеров или основных параметров изделия. Например: группу крепежных изделий нужно записывать в такой последовательности: болты, винты, гайки, шайбы, шпильки и т. д.;

в разделе «Материалы» — обозначение материалов, установленных в стандартах и технических условия на эти материалы.

6. В графе «Кол.» указывают количество составных частей в одном специфицируемом изделии, а в разделе «Материалы» — общее количество материалов на одно изделие с указанием единицы измерения.

7. В графе «Примечание» указывают дополнительные сведения для производства, а также для изделий, документов, материалов, внесенных в спецификацию.

Какой должна быть работа

Все правила, согласно которым нужно выполнять и оформлять работу, регулируются ГОСТом.

Работа включает:

• картинку сборочной единицы, по которой видно, как расположены и связаны друг с другом составные элементы, а также картинку, где показана ее сборка и контроль;
• размеры, предельные отклонения, разнообразные характеристики и указания, которые нужно выполнить или проконтролировать их реализацию;
• сведения, в которых характеризуется сопряжение. Также могут быть представлены методы его внедрения, когда точность сопряжения выполняется в ходе сборки: пригонка, подборка запчастей и др. Сведения о выполнении неразъемных сварных, паяных и других соединений;
• номера позиций составных элементов изделия;
• информацию о габаритах изделия. К ним относятся установочные, присоединительные и другие размеры.

Особенности заполнения полей

Каждое поле спецификации должно заполняться по установленному порядку. Последовательность заполнения каждой графы выполняется на основании следующих правил:

• Порядок записи всего документа приведен в графе «Формат». В нём отображаются его атрибуты, определяющие форматирование текста. Если требуется использовать в одном документе различные форматы, его отмечают специальным символом «Звёздочкой». Эту особенность отмечают в примечании. Последовательность перечисления форматов определяется порядком их возрастания. Если у разрабатываемых или готовых деталей чертежи отсутствуют или выполнены не качественно, в примечании записывается аббревиатура БЧ.
• Чертёж может выполняться на нескольких листах. Номер каждого из них записывается в раздел с названием «Зона».
• Порядковый номер применяемого элемента сборной конструкции указывают в графе «Позиция».
• Каждый идентификатор документов, агрегатов записывают в графу «Обозначение». Правила записи установлены стандартом под номером 2.201-80.
• Стандартизованные обозначения отмечается в графе с названием «Наименование». Там размещают обозначения сборочных единиц.
• Название каждого используемого листа помещается в раздел «Документация». В качестве названия применяют следующие записи: общий вид, сборочный или габаритный чертёж, дополнительные описания и изображения.

Для правильного оформления спецификации к сборочному чертежу разработана специальная форма. Этот шаблон может заполняться с помощью специальных компьютерных программ или вручную.

Опытные конструкторы резервируют свободные строки в каждом из выбранных разделов. Они пригодятся в дальнейшем при внесении дополнений и уточнений. Правильно заполнять спецификацию сборочного чертежа обязан уметь каждый грамотный инженер-конструктор. От этого зависит правильность и качество собранной детали его долговечность и надёжность работы в процессе эксплуатации.

Скачать ГОСТ 2.201-80

Составление и оформление спецификации в AutoCAD

На самом деле данный способ следует разделить на два: до появления таблиц в AutoCAD и после появления таблиц. До появления таблиц данный метод был менее удобен, чем в Word, т.к таблица представляла собой набор линий и текста. А дальше всё зависело от мастерства и способа выполнения чертежей проектировщиком:

1. Черчение и оформление в пространстве Модели;
2. Черчение и оформление в пространстве Листа;
3. Черчение в пространстве Модели и оформление в пространстве Листа (один чертёж — один лист);
4. п.2 или п.3, но все чертежи оформлены в одном листе.

Наиболее удобный способ — №3, т.к. позволял делать непрерывную таблицу в пространстве Модели, а затем «нарезать» её на листы при помощи видовых экранов. Аналогичным образом можно «нарезать» и оформить в пространстве Модели, но при оформлении в пространстве Листа (один лист спецификации — один лист AutoCAD) появляется возможность быстро распечатать сразу все листы на принтер или в pdf.

С появление в AutoCAD элемента «Таблица» возня с линиями и текстами ушла, а в остальном, всё по-прежнему зависит от способа выполнения чертежей.

Вы здесь

Главная › Инженерные программы › Самоучитель по созданию чертежей › 16. Глава 15. Рабочие чертежи деталей

На рабочих чертежах деталей помещают необходимые данные, характеризующие свойства материала готовой детали и материала, из которого деталь должна быть изготовлена.

В основной надписи чертежа детали указывают вид, наименование и марку материала в соответствии со стандартом или другими нормативными документами.

Углеродистую сталь обыкновенного качества обозначают: Ст, Ст. 1, Ст. 2, Ст. 3, Ст. 4, Ст. 5, Ст. 6. В графе 3 основной надписи записывают, например: Ст. 3 ГОСТ 380—88.

В обозначение углеродистой качественной конструкционной стали входят двузначные числа, показывающие содержание углерода в сотых долях процента: 0,5 кп (кипящая), 0,8 кп, 0,8,10 кп, 10,15 кп, 15, 201 20,26,30,35,40 и т. д. В основной надписи записывают, например: «Сталь У25 ГОСТ 1050—88».

Углеродистую инструментальную сталь обозначают буквой «У» с указанием содержания углерода, например У8 ГОСТ 1435—90.

Легированные машиностроительные стали имеют обозначения легирующих элементов: Г — марганец, С — кремний, X — хром, Н — никель, М — молибен и т. д. и процентное содержание этих элементов, например хромоникелевая сталь марки 20 ХН: «Сталь 20ХН ГОСТ 4543—71».

Серый чугун (СЧ) в своем обозначении содержит предел прочности на растяжение (первые две цифры), предел прочности на изгиб (вторые две цифры), например: «СЧ 18—36 ГОСТ 1412—85».

Ковкий чугун (КЧ) в своем обозначении содержит предел прочности на растяжение (первые две цифры) и удлинение в процентах (вторые две цифры), например: «КЧ35—10 ГОСТ 1215—79».

Медь (М) изготовляется марок МО, Ml, М2, МЗ, М4. В основной надписи записывают, например: «М4 ГОСТ 859—78».

Латунь — медно-цинковый сплав, обрабатываемый давлением, изготовляется марок Л96, Л90, Л70, Л А Н. В основной надписи записывают, например: «Л70 ГОСТ 15527—70».

Латунь — медно-цинковый сплав литейный выпускают марок ЛА67-2,5; ЛАЖМц 66-6-3-2; ЛМцС 58-1Н; ЛК80-ЗЛ и др. Первые две цифры означают процентное содержание меди, а остальные — процентное содержание компонентов (алюминия А, железа — Ж, марганца— Мц и др.). В основной надписи записывают, например: «ЛАЖМц 66-6-3-2 ГОСТ 17711—80».

Бронзы оловянные литейные изготовляют марок Бр. ОЦСН 3-7-5-1; БР. ОСЦ 3-12-5; Бр. ОСЦ 5-5-5 и др. Цифры обозначают процентное содержание компонентов (олово — О, цинк — Ц, свинец — Сит. д.), остальное — медь. Пример условной записи: «Бр. ОСЦ 5-5-5 ГОСТ 613—79».

Бронзы безоловянные специальные бывают марок Бр. 45, Бр. А7, Бр АЖН 10-44, Бр. Мц 5 и др. Пример обозначения: «Бр. Мц 5 ГОСТ 18175—78».

Алюминиевые сплавы АЛ, АК, Д1, Д6, Д7 записываются в основной надписи по типу: «АЛ 4 ГОСТ 2685—75; АК 2 ГОСТ 4784—74; Д6 ГОСТ 13722—68».

Все металлы имеют единое условное графическое обозначение (штриховку) на изображениях в разрезах и сечениях (см. ГОСТ 2.306—68). Если деталь изготовляется из сортаментного материала (листа, прутка, проволоки, профиля и т. д.), то обозначают не только материал, но и сортамент с его размерами и номером стандарта на этот сортамент, например:

50ГОСТ2590-88

———————— круг;

Ст.3ГОСТ535-88

25 ГОСТ 8560267

———————– шестигранник.

45ГОСТ1051-73

Из широко используемых неметаллических материалов можно выделить следующие:

резина листовая техническая по ГОСТ 7338—90;

паронит по ГОСТ 481—80;

винипласт листовой по ГОСТ 9639—71;

текстолит конструкционный;

гетинакс по ГОСТ 2718—74;

полиэтилен по ГОСТ 16338—85;

фторопласт по ГОСТ 14906—77.

Условные обозначения и марки этих материалов определяются их стандартами. Все перечисленные неметаллические материалы имеют единое условное графическое изображение на чертежах (штриховка «в клетку»).

В спецификации указывают:

— в графе «Поз.» — позиция (марки) элементов конструкции, установок;

— в графе «Обозначение» — обозначения основных документов на записываемые в спецификацию элементы конструкции, оборудование, изделия или стандартов (технических условий) на них;

— в графе «Наименование» — наименование элементов конструкции, оборудования, изделий, материалов и их обозначения (марки), а также, при необходимости, технические характеристики оборудования и изделий.

Допускается на группу одноименных элементов указывать наименование один раз и подчеркивать его.

В спецификацию записывают материалы, непосредственно входящие в спефицируемую конструкцию, изделие и т.п. В спецификации, выполненной в электронном виде, горизонтальную черту, входящую в обозначение материалов (проката, труб и т.п.), допускается заменять на косую черту (/);

— графе «Кол.» формы 7 — количество элементов.

В графе «Кол.» формы 8 — вместо многоточия записывают «по схеме», «на этаж» и т.п., а ниже — порядковые номера схем расположения или этажей;

— в графе «Масса ед.,кг» — массу в килограммах. Допускается приводить массу в тоннах, но с указанием единицы массы;

— в графе «Примечание» — дополнительные сведения, например единицу массы.

*Размеры граф спецификации по усмотрению разработчика, при необходимости, могут быть изменены. **При заполнении спецификации автоматизированным способом линии, разграничивающие горизонтальные строки, допускается не проводить.

Заполнение спецификации чертежа

ГОСТ 2.106 – 96

Любое функциональное изделие состоит из набора предметов собранных между собой в единое целое. Для того чтобы понять из чего состоит тот или иной узел, разработанный конструкторским коллективом, необходимо располагать информацией о его составе. В книгах для того чтобы отыскать нужную страницу предусмотрено оглавление, которое отображает всё её содержание в виде списка разделов и параграфов. Изделие же состоит из определённого количества деталей и узлов, число которых зачастую превышает общую сумму страниц в среднестатистической книге. Основой для отображения структуры того или иного изделия, является лист формата А4, на котором воспроизводятся необходимые данные в порядке установленном стандартом. Документ, систематизирующий номенклатуру изделия, называется «спецификация».

Спецификация, форма 1 и 1а

Конструкторская спецификация, которая по своему содержанию превосходит объём информации умещающейся на одном листе, расширяется на последующие листы формы 1а. На верхней картинке справа изображён образец спецификации. Образцы спецификаций можно скачать здесь.

Допускается выполнять спецификации на сборочных чертежах совместно с изображением сборки, в случае если число деталей позволяет это сделать.

В спецификации соблюдается следующая иерархия записи расположения документов:

• документация
• комплексы
• сборочные единицы
• детали
• стандартные изделия
• прочие изделия
• материалы
• комплекты

Документация – это комплект документов, который включает в себя ряд данных в графической и текстовой форме. В состав документации входят такие документы как: монтажный чертеж, сборочный чертеж, пояснительная записка, схема, паспорт, технические условия и т. д.

Комплексы – совокупность документов формирующих одно целое.

Сборочные единицы – это составляющие общей сборки, которые в свою очередь сами состоят из отдельных элементов и подлежат сборочным операциям таким как, запрессовка, сварка, пайка, склеивание, клёпка и др.

Детали – это изделия, изготовляемые из однородного материала без применения сборочных операций.

Стандартные изделия – изделия, примененные по стандартам:

• государственным
• отраслевым
• республиканским
• стандартам предприятий

Прочие изделия – изделия, примененные не по стандартам, а по техническим условиям.

Материалы – все материалы, непосредственно входящие в специфицируемое изделие.

Последовательность записи рекомендуется выполнять в соответствии с нижеперечисленной структурой:

• металлы черные
• металлы цветные
• кабели, провода и шнуры
• пластмассы
• материалы текстильные и бумажные
• лесоматериалы
• материалы из резины и кожи
• минеральные материалы, стеклянные и керамические
• химикаты, нефтепродукты, лаки и краски
• материалы прочие

Запись наименований определённого вида материала уславливается производить в алфавитном порядке, а в рамках того или иного наименования – в порядке возрастания размеров или других свойственных технике величинам.

Комплект – не меньше двух единиц изделий, представляющих из себя группу документов, предназначенных для выполнения вспомогательных функций, которые непосредственно входят в классифицируемое изделие и поставляются вместе с ним.

Последовательность формирования записи выглядит следующим образом:

• ведомость эксплуатационных документов
• ведомость документов для ремонта
• комплект монтажных частей
• комплект сменных частей
• комплект запасных частей
• комплект инструмента и принадлежностей
• комплект укладочных средств
• прочие комплекты (за присвоенными им наименованиями)
• упаковка
