Сталь 45: характеристики, свойства, применение

Что такое нормализация?

Под этим понятием понимается нагрев:

доэвтектоидной стали более чем Ас3;
заэвтектоидной стали более чем Аcm на 50 градусов.

После нагрева осуществляется плавное понижение температуры на воздухе. При этом процессе осуществляется перекристаллизация стали, удаляющая крупнозернистую структуру, образовавшуюся при ковке или литье. После охлаждения при достаточно низком уровне температуры улучшается дисперсность смеси за счет распада аустенита на ферритно-цементитную смесь. Нормализовать можно любую сталь, но для определенных видов заготовок она может заменять некоторые стадии термообработки.

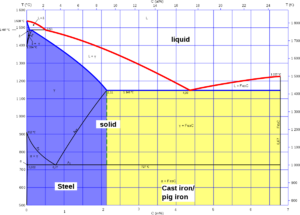

Температура нагрева стали при термообработке

Если производится нормализация стали 45, то эта процедура заменяет высокий отпуск и закалку. При это происходит понижение механических свойств, но за то снижается деформация изделий, чего не скажешь про результат, который получается при закалке. С учетом того, что температура, используемая для нормализации при критической точке Ac3, составляет 770 градусов. За счет этого температура нагревания должна быть не меньше 810 градусов. В таком случае структура аустенита распадается на 100%.

Если понизить температуру до Ar3, то сразу же появятся первые зернышки феррита. Если продолжить понижение до Ar1, то из аустенита выделятся только зерна феррита, а концентрация углерода в остатке будет подниматься, а значит, что при таком же уровне температуры быстро достигнет 0,8%. Если температура нормализации стали 45 еще немного опустится, то начнет выделяться перлит.

Режим нормализации стали 45, подразумевающий медленное нагревание при низких температурах, т.е. ниже линии PSK, не приводит ни к каким превращениям. Если дальше потихоньку нагревать доэвтектоидную сталь, то феррит постепенно растворяется в аустените. Если температура, при которой производится нормализация стали, выше линии GSE, то структура будет представлена только аустенитом.

После нормализации структура среднеуглеродистой стали будет представлена ферритом и перлитом (крупнозернистая смесь цементита и феррита).

Существует несколько стадий обработки будущих изделий:

отжиг – нагревание до определенной температуры, а после чего медленное охлаждение;
нормализация – аналог отжига, только охлаждение производится на открытом воздухе;
закалка – нагревание заготовки до самого высокого уровня температуры, а потом производится быстрое охлаждение;
отпуск – снижение остатков напряжения, за счет чего снижается твердость и хрупкость металлической заготовки, но увеличивается вязкость;
старение – после отжига осуществляется повторное нагревание металла до минимальной температуры и последующее медленное остужение.

Инструменты для проведения работы:

шлифовальная бумага;
баки с маслом и с водой;
металлографический микроскоп;
печь с наличием термоэлектрического пирометра;
твердомеры по Роквеллу;
несколько наборов микрошлифов (структура троостит, мартенсит, сорбит, видманштеттовая структура, феррит + мартенсит).

Химический состав стали 45

Во много эксплуатационные и другие качества определяются химическим составом. Это связано с тем, что некоторые элементы способны существенно повысить прочность, другие увеличивают хрупкость. Химический состав стали 45 характеризуется присутствием следующих элементов:

Основные химические элементы Ст 45 представлены железом и углеродом. От концентрации второго элемента во многом зависит то, насколько прочным и твердым получается изделие. Установленные стандарты определяют то, что концентрация углерода должна составлять от 0,42 до 0,5%. При этом в составе металла около 97%.
В состав включается относительно небольшое количество легирующих элементов. Основными можно назвать магний и кремний. Их показатель концентрации составляет более 0,1%.
Концентрация других элементов выдерживается в определенном диапазоне. К примеру, ГОСТ определяет небольшое количество серы и фосфора, так как эти элементы приводят к ухудшению эксплуатационных качеств.

Трубы Ст45

Содержание углерода, как и многих других элементов, выдерживается в определенном диапазоне. Этот элемент во многом определяет основные характеристики получаемых изделий, слишком высокая концентрация может привести к твердости поверхности и хрупкости структуры.

Термическая обработка Сталь 45. Видео

Характеристики стали можно изменить с помощью термической обработки. Если соблюдать температурный режим и скорость нагрева, получается материал с новыми свойствами, которые желательно было получить. Изменения конечно зависят от того, какого качества нам нужен сплав, и от выбранного технологического процесса.

Видео о термообработке стали:

https://www.youtube.com/watch?v=u262HjEbaEY

По этому следует учитывать следующие факторы:

Температура плавления стали 45 слишком высока, потому не получится закалить сталь в условиях небольшой мастерской или даже дома. Для этого используются доменные печи.
Скорость нагрева в процессе термообработки должна строго соблюдаться. Современные установки прекрасно справляются с соблюдением режима прогревания, они имеют электронные блоки, которые обеспечивают полностью контролируемый процесс.
Под процессом закалки мы имеем в виду более сложный цикл, нежели просто нагрев и охлаждение. Надо учитывать разделение времени прогревания на три участка, у каждого из которых своя критическая температура. В этих “критических точках” происходит изменение кристаллической структуры металла. Соблюдение режима также требует учета размера и формы заготовки. Это очень непростой этап обработки изделия. Видео закалки стали в домашних условиях:
Свойства закаленной стали во многом зависят от того, как проходил этап охлаждения. Здесь есть выбор: в воде, в масле, существуют еще и различные порошки. Лучше всего свойства закаленного металла удается сохранить при охлаждении в масле.

Характеристика и свойства стали 45 после закалки

ПОСМОТРЕТЬ Индукционный нагреватель для закаливания стали на AliExpress →

Свойства стали 45 после закалки на предприятиях, выпускающих продукцию разного назначения, обязательно проверяются в первую очередь на твердость. Она становится намного выше, чем была у заготовки, и должна иметь твердость не менее 50 по Роквеллу.

Этот показатель свидетельствует о качестве проведенной термообработки. Закалка стали значительно расширяет область ее применения. Такие заготовки и детали износостойкие, прочные и могут выдерживать значительные нагрузки. Они с трудом поддаются коррозионным процессам.

Несколько слов о способе закалки стали 45 в домашних условиях. Ее можно выполнить, если соблюдать технологию выполнения работ и технику безопасности.

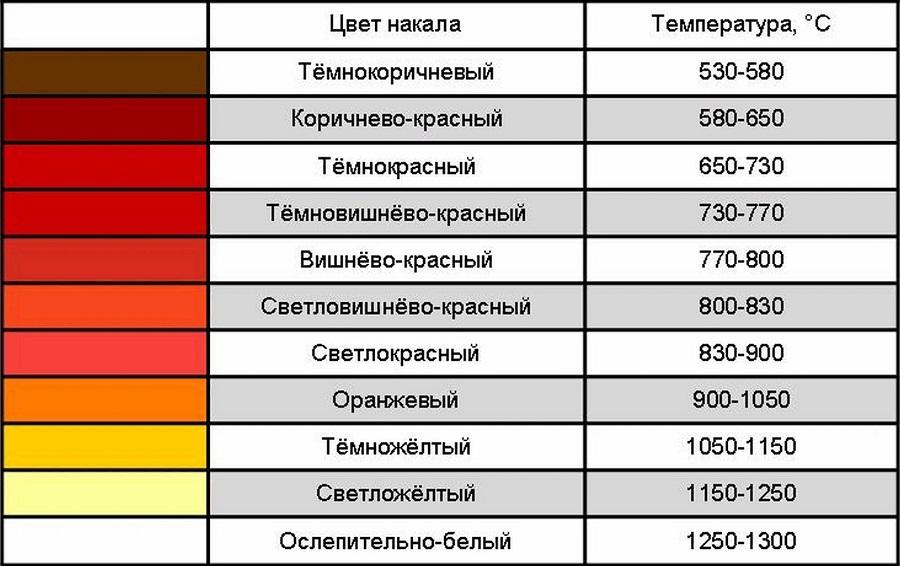

Главное – правильно осуществить нагрев, а поэтому не лишним будет посмотреть на шкалу зависимости цвета от температуры нагрева металла. Она подскажет, какого цвета должна быть сталь 45 при нагреве не выше 860 °C.

Применение данной марки металла

Сплав СТ45 (шпоночная сталь) применяется в промышленности (чаще в металлургической) для изготовления высокопрочных деталей, поверхность которых подвергается термической обработке, нормализуется или улучшается.

валы-шестерни;
цилиндры;
распределительные и коленчатые валы;
шпиндели;
кулачки патронов станков;
плоскогубцы;
шестерни;
ручные тисочки;
бандажи;
круглогубцы;
бесшовные трубы.

Коленчатые и распределительные валы изготавливаются в большом диапазоне диаметров, имеют ступени и канавки. При помощи фрезерной обработки круглых заготовок, выполненных с использованием закаливания и отпуска, производятся шестерни, шпиндели и кулачки.

Благодаря высокой прочности сталь 45 часто применяют при изготовлении крепежа, способного выдерживать поперечную нагрузку. Из этого сплава изготавливают также листовой материал и пластины, применяемые в производстве и для обшивки несущих конструкций.

Способность переносить большие перепады температуры делает СТ45 незаменимой при производстве редукторов. Сталь 45 – это основной сплав, применяемый в машиностроении. Легче всего прокат поддаётся разрезанию, поэтому заготовки из неё обрабатываются точением и фрезерованием.

Невысокая хрупкость и достаточная твёрдость позволяют изготавливать из СТ45 такие сложные технические изделия как звёздочки и шестерёнки со сложной конфигурацией.

Диапазон применения стали существенно расширяется за счёт легирования, повышения концентрации хрома, закаливания состава. Помимо вышеперечисленных изделий из СТ45 изготавливают:

муфты;
валы;
штоки и пальцы крейцкопфов для насосов различных видов;
компрессоры;
переводники и стволы для вертлюгов, бурильных труб и рабочих;
корпуса долот;
ролики привенторов;
фиксаторы и шпонки буровых станков;
цепные колёса буровых лебёдок.

Сплав применяется для выпуска арматуры, скалок насосов, цапф, элементов пневмопроводов, которые не используются под давлением и не свариваются. Из него выпускают фланцы, которые устанавливаются в трубопроводах с давлением от 10 МПа.

характеристики, вес, твердость, аналоги марки стали 45

Марка стали: 45.

Класс: сталь конструкционная углеродистая качественная.

Использование в промышленности: вал-шестерни, коленчатые и распределительные валы, шестерни, шпиндели, бандажи, цилиндры, кулачки и другие нормализованные, улучшаемые и подвергаемые поверхностной термообработке детали, от которых требуется повышенная прочность.

Твердость: HB 10 -1 = 170 МПа

Свариваемость материала: трудносвариваемая. Способы сварки: РДС и КТС. Необходим подогрев и последующая термообработка.

Температура ковки, oС: начала 1250, конца 700. Сечения до 400 мм охлаждаются на воздухе.

Флокеночувствительность: малочувствительна.

Склонность к отпускной хрупкости: не склонна.

Вид поставки:

Сортововй прокат, в том числе фасонный: ГОСТ 1050-88, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8239-89, ГОСТ 8240-97, ГОСТ 10702-78.
Калиброванный пруток ГОСТ 1050-88, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78.
Шлифованный пруток и серебрянка ГОСТ 14955-77.
Лист толстый ГОСТ 1577-93, ГОСТ 19903-74.
Лист тонкий ГОСТ 16523-97.
Лента ГОСТ 2284-79.
Полоса ГОСТ 103-2006, ГОСТ 1577-93, ГОСТ 82-70.
Проволока ГОСТ 17305-91, ГОСТ 5663-79.
Поковки и кованые заготовки ГОСТ 8479-70, ГОСТ 1133-71.
Трубы ГОСТ 8732-78, ГОСТ 8733-74, ГОСТ 8734-75, ГОСТ 8731-74, ГОСТ 21729-76.

Зарубежные аналоги марки стали 45
США	1044, 1045, 1045H, G10420, G10430, G10440, G10450, M1044
Германия	1.0503, 1.1191, 1.1193, C45, C45E, C45R, Cf45, Ck45, Cm45, Cq45
Япония	S45C, S48C, SWRCh55K, SWRCh58K
Франция	1C45, 2C45, AF65, C40E, C45, C45E, C45RR, CC45, XC42h2, XC42h2TS, XC45, XC45h2, XC48, XC48h2
Англия	060A47, 080M, 080M46, 1449-50CS, 1449-50HS, 50HS, C45, C45E
Евросоюз	1.1191, 2C45, C45, C45E, C45EC, C46
Италия	1C45, C43, C45, C45E, C45R, C46
Бельгия	C45-1, C45-2, C46
Испания	C45, C45E, C45k, C48k, F.114, F.1140, F.1142
Китай	45, 45H, ML45, SM45, ZG310-570, ZGD345-570
Швеция	1650, 1672
Болгария	45, C45, C45E
Венгрия	A3, C45E
Польша	45
Румыния	OLC45, OLC45q, OLC45X
Чехия	12050, 12056
Австрия	C45SW
Австралия	1045, HK1042, K1042
Швейцария	C45, Ck45
Южная Корея	SM45C, SM48C

Свойства стали Ст 45

Приобретая изделия из металла, необходимо знать свойства материала, из которого они изготовлены. То, из стали какой марки произведена продукция, влияет на ее стоимость, прочность, надежность. Это также определяет срок службы и возможную сферу применения.

В данном случае, вы найдете информацию про марку стали 45, которая часто используется для изготовления разнообразных металлических товаров. Она считается конструкционной углеродистой качественной. Чтобы приобрести изделия металлопроката из стали 45, ознакомьтесь с каталогами компании и обратитесь к нашим менеджерам.

Она поставляется в виде сортового и фасонного проката. Вы можете найти обширный список изделий, для которых она применяется. Например, серебрянка, листы металла разной толщины, прутья с разными видами обработки поверхности, поковки и кованые заготовки, длинномерные проволочные изделия, ленты и полоскы, а также трубы.

Сталь 45 и ее характеристики

Малая чувствительность к флокенам.
Сталь 45 и ее удельный вес: показатель равен 7826 кг/м3.
К отпускной хрупкости не склонна.
Термообработка: Состояние поставки.
Твердость стали 45: показатель равен следующим значениям: HB 10 -1 = 170 МПа

Прочность у данного материала повышенный. Именно поэтому из него изготавливаются предметы, которые можно нормализовать, улучшать, чьи поверхности можно подвергать термической обработке.

В данном материале имеется 0,45 процента углерода. Другие примеси крайне незначительны.

Сталь относится к трудносвариваемым материалам. Чтобы произвести процедуру сварки, требуется сначала подогреть сталь, а затем обработать термически. При ковке температура сначала должна быть 1250 градусов по Цельсию, а в конце снизиться до 700 градусов.

Если изделие имеет сечение, которое меньше или равно 400 миллиметрам, то его можно охлаждать на воздухе.

Сталь 45 и ее аналоги

Такой материал могут заменить следующие три марки стали: 50, 50 Г 2 и 40 Х.

Из них также создаются зубчатые колеса, цилиндры, эксцентрические насадки на вал, валы вращающиеся, коленчатые и распределительные, а также другие товары, применяемые в промышленности.

Марка стали 45 может именоваться по-разному в других странах и иметь несколько аналогов. К примеру, в США ей по свойствам равны 8 марок стали, в Германии – 10, во Франции – 14. В Польше аналог только один и он называется просто 45, в Австрии — C45SW.

atl-met.ru

Химический состав стали 45

Основные химические элементы Ст 45 представлены железом и углеродом. От концентрации второго элемента во многом зависит то, насколько прочным и твердым получается изделие. Установленные стандарты определяют то, что концентрация углерода должна составлять от 0,42 до 0,5%. При этом в составе металла около 97%.
В состав включается относительно небольшое количество легирующих элементов. Основными можно назвать магний и кремний. Их показатель концентрации составляет более 0,1%.
Концентрация других элементов выдерживается в определенном диапазоне. К примеру, ГОСТ определяет небольшое количество серы и фосфора, так как эти элементы приводят к ухудшению эксплуатационных качеств.

Трубы Ст45

Особенности сваривания изделий из высоколегированных сталей

Сварка высоколегированных сталей отличается от сварки низкоуглеродистых сталей более высоким коэффициентом линейного расширения (превышает в 1,5 раза), и более низким коэффициентом теплопроводности (при высоких температурах меньше практически в 2 раза).

Повышенный коэффициент расширения в процессе выполнения сварочных работ приводит к значительным деформациям свариваемых образцов, при большой жесткости изделий к образованию трещин (крупные заготовки, большая толщина металла, жесткое закрепление свариваемых элементов, отсутствие между ними зазоров).

Низкий коэффициент теплопроводности в процессе сварочных работ приводит к концентрации тепла, соответственно увеличивается глубина проплавления металла. Чтобы этого избежать, необходимо уменьшать значение сварочного тока приблизительно на 15 процентов (+/-5%).

Образование трещин

Стали, легированные алюминием в отличие от низкоуглеродистых больше склонны к трещинообразованию. Чаще всего горячие трещины образуются в аустенитных сталях, холодные трещины – в закаленных мартенситных, мартенситно-ферритных сталях. Присутствие по границам зерен сетки эвтектики делает сварные швы хрупкими.

Материалы устойчивые к коррозии, легированные ванадием, не имеющие в составе ниобий, титан, в случае их нагревания более 500° теряют свои антикоррозионные качества. Это происходит в результате выпадения железа, карбидов хрома.

Содержание углерода до 0,02 — 0,03 процентов полностью исключает в металле, шовном соединении выпадение карбидов хрома, соответственно межкристаллитную коррозию.

Термообработка

При помощи термической обработки (обычно осуществляется закаливание) антикоррозионные характеристики металла можно возобновить. При нагревании изделия до температуры 850 градусов, выпавшие карбиды хрома снова растворяются в аустените, при мгновенном охлаждении они уже не выделяются. Подобная термообработка называется стабилизацией, но она приводит к снижению значения вязкости, пластичности стали.

Для обеспечения высокой вязкости, коррозионной стойкости, пластичности материала, нужно его разогреть до 1000-1150 градусов, мгновенно закалить (охладить в воде).

Отпуск стали 45

Отпускстали 45 производят сразу после этапа закалки. Эта разновидность термообработки нужна для того, чтобы существенно уменьшить или полностью снять остаточное напряжение в материале, которое появилось после изменения структуры посредством его закаливания. В целом,отпуск стали 45 позволяет также повысить вязкость заготовок и уменьшить степень их хрупкости. Однако этот процесс немного уменьшает твердость стали.

Технология процесса отпуска стали45 , в зависимости от температуры, выполняется через:

печи с принудительной циркуляцией воздуха;
специальные ванны с селитровым раствором;
специальные ванны с минеральным маслом;
ванны, заполненные расплавленной щелочью.

Принцип отпуска стали 45

состоит в том, что материал первоначально нагревают до отметки ниже, чем критический уровень, а после этого охлаждают. Однако такой режим термической обработки имеет несколько различных способов проведения, которые будут отличаться друг от друга в зависимости от скорости охлаждения заготовки и температуры её нагрева. Отпуск углеродистых сталей принято классифицировать на 3 следующие категории:

Высокий. Температура нагрева стали составит от +350°С до +600°С до критической отметки. Как правило, такой метод используют для металлических конструкций.
Средний. Температура обработки составляет от +350°С до +500°С. Этот способ по большей части используется для пружинных изделий и рессор.
Низкий. Температура нагрева заготовки не превышает +250°С. Подобный способ принято задействовать для достижения высокой прочности и износостойкости.

Таблица значений термической обработки стали 45

, имеющая производственные площади в СПБ, выполняет широкий диапазон работ, связанных с металлом. Наше предприятие осуществляет его обработку и производит большое количество различных деталей, например, таких как втулки, пальцы, валы и многое другие. Эти комплектующие используются как в обычных автотранспортных средствах, так и в спецтехнике, ремонтом которой мы занимаемся. Для того чтобы подобная техника надежно функционировала, зачастую необходимы металлические детали, изготовленные из специально подготовленного металла. У нас имеется все необходимое оборудование, применяемое для такой операции как термическая обработка металлов. Мы также выполняем химико-термическую обработку металлических деталей. Одной из ее разновидностей является цементация стали. Наше предприятие работает со сталью: марка 45, марка 40х, марка 20 и некоторыми другими. Любой клиент может приобрести у фирмы металлические детали, изготовленные из качественного материала.

Химический состав стали 45

Основные химические элементы Ст 45 представлены железом и углеродом. От концентрации второго элемента во многом зависит то, насколько прочным и твердым получается изделие. Установленные стандарты определяют то, что концентрация углерода должна составлять от 0,42 до 0,5%. При этом в составе металла около 97%.
В состав включается относительно небольшое количество легирующих элементов. Основными можно назвать магний и кремний. Их показатель концентрации составляет более 0,1%.
Концентрация других элементов выдерживается в определенном диапазоне. К примеру, ГОСТ определяет небольшое количество серы и фосфора, так как эти элементы приводят к ухудшению эксплуатационных качеств.

Трубы Ст45

Температура критических точек стали 45

Как ранее было отмечено, для улучшения эксплуатационных качеств металла проводится термическая обработка. Она предусматривает оказание определенного воздействия на структуру, после чего происходит перестроение кристаллической решетки и изменение качеств. Во много при проведении термической обработки учитываются критические точки. Обработка стали Ст 45 проводится с учетом следующих факторов:

Температурного режима

Важно выбирать правильную температуру, так как слишком низкая становится причиной неполного нагрева структуры и полное перестроение структуры не произойдет. Слишком высокий показатель становится причиной перегрева металла, а также появления окалины. Для обеспечения воздействия требуемой температуры могут применяться самые различные установки

Примером назовем доменные печи или электрические установки. Слишком высокие температуры плавления определяют то, что выполнить закалку рассматриваемой стали в домашних условиях довольно сложно. Скорости повышения температуры. Скорость нагрева также может определять то, какие именно качества будут передаваться обрабатываемому изделию. Современное оборудование позволяет с высокой точностью контролировать скорость нагрева. К примеру, ТВЧ имеют электронный блок управления, электрическая энергия преобразуется в магнитную, которая и становится причиной нагрева структуры. Продолжительности временного промежутка между воздействием различных температур. При термической обработке всех металлов учитывается присутствие трех критических точек, которые учитываются. Длительность выдержки может зависеть не только от химического состава материала, но и размеров, формы заготовки. Особенности прохождения процесса охлаждения. Во много качества получаемого изделия зависят от того, при каких условиях проходил процесс охлаждения. К примеру, есть возможность использовать масло или воду, а также различные порошки в качестве охлаждающей среды

Для обеспечения воздействия требуемой температуры могут применяться самые различные установки. Примером назовем доменные печи или электрические установки. Слишком высокие температуры плавления определяют то, что выполнить закалку рассматриваемой стали в домашних условиях довольно сложно. Скорости повышения температуры. Скорость нагрева также может определять то, какие именно качества будут передаваться обрабатываемому изделию. Современное оборудование позволяет с высокой точностью контролировать скорость нагрева. К примеру, ТВЧ имеют электронный блок управления, электрическая энергия преобразуется в магнитную, которая и становится причиной нагрева структуры. Продолжительности временного промежутка между воздействием различных температур. При термической обработке всех металлов учитывается присутствие трех критических точек, которые учитываются. Длительность выдержки может зависеть не только от химического состава материала, но и размеров, формы заготовки. Особенности прохождения процесса охлаждения. Во много качества получаемого изделия зависят от того, при каких условиях проходил процесс охлаждения. К примеру, есть возможность использовать масло или воду, а также различные порошки в качестве охлаждающей среды.

Довольно часто для изменения качеств металла применяется ТВЧ. Она характеризуется высокой эффективностью в применении, а также простотой в использовании. Сегодня встречаются модели, которые при желании можно установить в домашней мастерской.

Уделяется внимание и выбору более подходящей среды охлаждения. К примеру, есть возможность провести охлаждение в воде. Однако подобная среда приводит к неравномерному охлаждению, что приводит к появлению окалины и других проблем

Для более высокого качества применяется масло. Крупногабаритные заготовки можно охлаждать на открытом воздухе, так как для снижения температуры требуется много времени

Однако подобная среда приводит к неравномерному охлаждению, что приводит к появлению окалины и других проблем. Для более высокого качества применяется масло. Крупногабаритные заготовки можно охлаждать на открытом воздухе, так как для снижения температуры требуется много времени.

Маркировка сплава

Конструкционные углеродистые качественные стали, по стандарту маркируются двузначным числом: сталь 05, 08…80, 85, которое указывает на усредненное значение, содержания углерода выраженное в сотых долях процента. Три цифры маркировки указывает на то что в сплаве содержится более чем 1% углерода, буква Л на отсутствие легировки — 45л, буквы Ст на его обыкновенное качество — Ст5.

Металлургическая промышленность производит стандартные стали марок от 05кп до 60, средний показатель углерода которых 0,05—0,60 процента, соответственно маркировки. Расшифровка марки стали 45 (фран. аналог С45) показывает содержание 0,45% С.

Это интересно: Рулонная оцинкованная сталь с полимерным покрытием — объясняем по полочкам

Закалка

Процесс закалки стали представляет собой нагрев стали 45 до температурного диапазона 830-850 °C. Если закаливать металл до не нужной температуры, то можно заметить образование ферритных участков. Их появление во много раз уменьшает прочность стали.

А если закаливать изделие до температуры 1000 °C, то произойдет значительное распространение зерен мартенсита, которое повлечет снижение вязкости и повышению образования трещин. Процесс нагревания проходит в непрерывной или периодической электропечи.

Закалка зависит от двух факторов:

химический состав металла
форма и габариты детали

Если у углерода большие размеры и высокое процентное содержание, то для закаливания стали нужно большое количество времени. После этой операции происходит выдержка, чтобы выровнять неоднородность аустенита.

Если произошел сильный перегрев, то это может привести к окислению и обезуглероживанию. А чтобы этого не происходило, необходимо нагревать сталь в вакууме или расплавленной соли. Вообще, закаливание проводят в двух средах, которые мы представили в таблице.

Среда	Характеристики
Вода	обладает повышенной скоростью, но при увеличении t она заметно падает. Также в воде вероятен риск появления напряжения и колебания деталей
Масло	В этой среде сталь охлаждается, а также снижается возникновение трещин. В отличие от воды, в масле низкая температура и может происходит загустение

Сталь 45

Что такое нормализация?

Химический состав стали 45

Термическая обработка Сталь 45. Видео

Характеристика и свойства стали 45 после закалки

Применение данной марки металла
