Подшипниковая сталь ШХ15

Конструкционная подшипниковая сталь ШХ15

КалькуляторметаллопрокатаКак заказать?

Марка ШХ15 – назначение

Конструкционная подшипниковая сталь ШХ15 используется для изготовления деталей с высокой контактной прочностью/ твердостью/ износостойкостью – шарики Ø до 150 мм, ролики Ø до 23 мм, кольца с толщиной стенки до 14 мм, ролики толкателей, корпуса распылителей, нагнетательные клапаны, плунжеры и втулки, другие изделия.

Материал ШХ15 – характеристики

МаркаКлассификацияВид поставкиГОСТЗарубежные аналоги
ШХ15 (ШХ15–В, ШХ15–Ш)Сталь конструкционная подшипниковаяСортовой прокат801–78есть

Ковка

Вид полуфабрикатаt, 0СОхлаждение
РазмерУсловия
Слиток1150–800до 400Низкотемпературный отжиг
Заготовкадо 250На воздухе
251–350В яме

Резка

Исходные данныеОбрабатываемость резанием Ku
СостояниеHB, МПаsB, МПатвердый сплавбыстрорежущая сталь
отожженное179–2177300.900,36

Сталь ШХ15 – химический состав

Массовая доля элементов не более, %:

КислородКремнийМарганецМедьНикельСераТитанУглеродФосфорХром
0,00150,17–0,370,2–0,40,250,30,020,010,95–1,050,0271,3–1,65

Материал ШХ15 – механические свойства

СортаментГОСТРазмеры – толщина, диаметрРежим термообработкиtKCUyd5
ммкДж/м2%%МПаМПа
Прокат801–78Отжиг (печь) 150С/ч8004404520370–410590–730

Ударная вязкость, Дж/см2

ТермообработкаKCU при температурах
-500С-400С-250С-200С00С+200С
Закалка (масло) 8300С646988
Отпуск (воздух) 1500С

Марка ШХ15 – физические свойства

trR 109E 10-5la 106C
кг/м3Ом·мМПаВт/(м·град)1/ГрадДж/ (кг·град)
2078122.11
100779039011.9
20077504704015.1
300772052015.5
40076803715.6
50076403215.7

Сталь ШХ15 – точные и ближайшие зарубежные аналоги

АвстралияАнглияБолгарияВенгрияГерманияЕвросоюзИспанияИталия
ASBSBDSMSZDIN, WNrENUNEUNI
1.2067
1.3505
100Cr6
102Cr6
КитайПольшаРумынияСШАФранцияЧехияШвецияЮж. КореяЯпония
GBPNSTASAFNORCSNSSKSJIS

Материал ШХ15 – область применения

Сталь марки ШХ15 используют для изготовления деталей с высокой контактной прочностью/ твердостью/ износостойкостью.

Механические свойства

HRCэHBKCUyd5sT
МПакДж / м2%%МПаМПа
Твердость по РоквеллуТвердость по БринеллюУдарная вязкостьОтносительное сужениеОтносительное удлинение при разрывеПредел текучестиПредел кратковременной прочности
Kus0,2t-1s-1
Коэффициент относительной обрабатываемостиУсловный предел текучести с 0,2% допуском при нагружении на значение пластической деформацииПредел выносливости при кручении (симметричный цикл)Предел выносливости при сжатии-растяжении (симметричный цикл)
Nчисло циклов деформаций/ напряжений, выдержанных объектом под нагрузкой до появления усталостного разрушения/ трещины

Свариваемость

Без ограниченийОграниченнаяТрудно свариваемая
Подогревнетдо 100–1200С200–3000С
Термообработканетестьотжиг

Физические свойства

RОм·мУдельное сопротивление
rкг/м3Плотность
CДж/(кг·град)Удельная теплоемкость
lВт/(м·град)Коэффициент теплопроводности
a1/ГрадКоэффициент линейного расширения
EМПаМодуль упругости
tТемпература

Купить конструкционную подшипниковую сталь ШХ15 в Санкт-Петербурге Вы можете по телефону + 7 (812) 703-43-43. Специалисты компании «ЛенСпецСталь» оформят заказ, сориентируют по сортаменту, ценам, условиям доставки.

Внимание! Все электронные письма и счета от ООО “Ленспецсталь” отправляются только с почтового домена @lsst.ru Документы, отправленные с других адресов недействительны!

Электронный документооборот – ЭДО. Безопасный способ передачи документов, быстро, удобно, архив всех файлов, современное решение для бухгалтерии и снабжения. Мы работаем с Контур.Диадок и СБИС, присоединяетесь!

Материалы подшипников качения

Материалы, из которых изготовлен подшипник определяют рабочие характеристики и надежность подшипников качения. Твердость материала колец подшипника необходима для обеспечения грузоподъемности подшипника, усталостной прочности в зоне контакта качения, а также стабильности размеров деталей подшипников. Для материала сепаратора также существуют требования по трению, прочности, силы инерции и т. д. Коррозия, повышенные температуры, ударные нагрузки и сочетания этих и других условий также могут оказывать влияние на общие требования к материалам колец подшипника, тел качения и сепаратора. Например, если существует риск электрического пробоя в месте установки подшипника, то возможен выбор подшипника с керамическими телами качения и стальными кольцами или полностью керамического подшипника. Также возможен (но редко встречается) вариант с покрытием стандартного подшипника специальными полимерными веществами для обеспечения коррозионной стойкости или электрической изоляции.

Самая распространенная сталь объемной закалки — это хромистая сталь, содержащая примерно 1 % углерода и 1,5 % хрома в соответствии со стандартом ISO 683-17:1999. В отечественной промышленности такая сталь обозначается ШХ15. Эта сталь является старейшей и наиболее изученной маркой из существующих из-за постоянно повышающихся требований к ресурсу подшипников. Можно считать ее наиболее сбалансированной по технологическим и потребительским характеристикам. После закалки мартенсит или бейнит, ее твердость составляет от 58 до 65 HRC (или 179 — 207 Мпа твердости по Бринеллю).

Поверхностная индукционная закалка дает возможность выборочной закалки дорожки качения, при этом остальную часть детали процесс закалки не затрагивает.

Существует также понятие цементирования стали. Это хромоникелевые и хромомарганцевые стали по стандарту ISO 683-17:1999 с содержанием углерода примерно 0,15 %

Их используют в случае посадки с большим натягом и при тяжелых ударных нагрузках.

Т.е. На практике это означает увеличение нагрузочной способности подшипника при сохранении стойкости подшипника к ударным нагрузкам. Т.к. «внутри» стали твердость не повышалась и ударная нагрузка не нарушает структуру стали, она мягко распределяется по стали. Многие производители подшипников перестали выделять подшипники из цементируемой стали в отдельный подкласс, считая их взаимозаменяемые со стандартными. Узнать подшипники из цементируемой стали можно, как правило, по префиксу — например, HC3xxxxJR у KOYO или HR3xxxxJ у NSK. Префиксы HR и HC как раз и указывают на это.

Также часто упоминаемым классом стали для подшипников является нержавеющие стали.

Наиболее распространенным типом нержавеющих сталей,используемых для изготовления колец и тел качения подшипников, являются стали с высоким содержание хрома марки X65Cr14 в соответствии со стандартом ISO 683-17:1999 и марки X105CrMo17 по стандарту EN 10088-1:1995. Отечественный аналог такой стали — 9X18

Существуют также экзотические жаропрочные, высоколегированные стали типа 80MoCrV42-16 по стандарту ISO 683-17:1999 для подшипников длительное время работающих при температурах свыше 250 градусов.

Самой же большой экзотикой была и является керамика в подшипниках, будь то тела качения или кольца подшипника. Чаще всего применяется нитрид кремния. Его структура (тонкие продолговатые частицы нитрида бета-кремния, расположенных в кристаллической фазовой матрице) обеспечивает благоприятное сочетание высокой твердости, малой плотности, малого коэффициента теплового расширения, высокого электрического сопротивления, малой диэлектрической проницаемости и нечувствительность к магнитным полям.

Применение

Сталь марки ШХ15 востребована для создания деталей и изделий, для которых основным требованием является контактная прочность, повышенная устойчивость к износу и исключительная твёрдость. К ним относят:

  • шарики с сечением до 150 мм;
  • ролики с сечением до 23 мм;
  • корпуса распылителей;
  • втулки для плунжеров и сами плунжеры;
  • нагнетательные клапаны;
  • кольца подшипников с толщиной стенок в пределах 14 мм.

Все перечисленные детали в процессе эксплуатации испытывают значительную нагрузку одновременно, при этом она распределяется по весьма малой плоскости. Это приводит к частому возникновению знакопеременных напряжений в участках на уровне 3-5 МН/м2 (300-500 кгс/см2). Подобная нагрузка диктует свои особенности закалки стали — её температура очень высока, только так можно придать материалу необходимый уровень прочности.

Также следует заметить, что такие воздействия не проходят для металла бесследно. Они всегда вызывают деформацию шариков и роликов подшипников в большей или меньшей степени. Со времени возникает «усталость металла», на подшипнике появляются в трещины. При прохождении такого участка возникает удар, он лишь усиливает деформацию, и в конечном счете подшипник будет выведен из строя. В наши дни сталь марки ШХ15, начавшая свою «жизнь» в качестве инструментального сплава, изменила свое назначение и превратилась в один из лучших материалов для изготовления ножей и лезвий. Этот сплав подвержен температурной обработке, потому ему можно с легкостью придавать любую желаемую форму, заодно повышая уровень прочности и твердости.

Лезвия, сделанные из этого материала, служат верой и правдой долгие годы. Устойчивость к истиранию позволяет сократить периодичность заточек режущего основания и при этом длительный период времени поддерживать оптимальную остроту клинка. Отличительной чертой таких ножей является биоинертность, нейтральная реакция на действие кислотно-щелочных сред и воды. При этом поверхность ножа не подвергается окислению и не покрывается ржавчиной. Такие инструменты проявляют высокую режущую способность. Они с легкостью справляются с нарезкой кусков мяса разной плотности и толщины. Их применяют для быстрой шинковки овощей, нарезки колбас, сыра, а также хлеба.

Основные свойства стали

В промышленности шарико-подшипниковая сталь ШХ 15 получила широкое распространение. Это связано с особыми эксплуатационными характеристиками, которые позволяют применять металл при создании подшипников и лезвия. Название стали связано с тем, что практически все подшипники изготавливаются при применении этого материала.

Характеристики стали ШХ15 следующие:

  1. Повышенная твердость поверхности. Подшипники и режущая кромка лезвия при эксплуатации подвергаются износу. Для того чтобы поверхность изделия не реагировала на механическое воздействие существенно повышается показатель твердости.
  2. Износостойкость определяет то, что поверхность не реагирует на трение и другое воздействие. Металл ШХ9 и ШХ15 характеризуются высокой износостойкостью, поэтому создаваемые изделия могут прослужить в течение длительного периода.
  3. Устойчивость к коррозии также можно назвать привлекательным качеством рассматриваемого металла. Ржавчина, которая появляется на поверхности, снижает срок службы изделия. Сталь ШХ15 не относится к нержавейкам. Поэтому на высокую устойчивость к высокой влажности и химически агрессивной среде рассчитывать не следует.
  4. Стойкость к смятию. Точечное воздействие высокой нагрузки может привести к образованию вмятины, но рассматриваемый металл характеризуется высокой устойчивостью к подобному воздействию.
  5. Пластичность и вязкость также учитываются при создании различных изделий.
  6. Структура прекрасно поддается термической обработке. Как правило, проводится закалка после придания требуемой формы и размеров. Кроме закалки выполняется отжиг и ковка, которые также могут улучшить структуру материала.
  7. Склонность к отпускной хрупкости определяет то, что после закалки могут появится структурные дефекты. Они могут повысить хрупкость получаемого изделия.
  8. Плохая свариваемость. Повысить твердость смогли за счет повышения концентрации углерода. Однако, этот химический элемент существенно усложняет процесс сварки. Как правило, для повышения качества сварного шва проводится подогрев заготовки.

Свойства подшипниковой стали ШХ 15

Марка стали ШХ15, расшифровка которой проводится в соответствии с установленными стандартами ГОСТ, хорошо поддается различным видам обработки и обладает стойкостью к смятию. Кроме этого, поверхность характеризуется высокой твердостью. Температура критических точек довольно высока, она учитывается при проведении термической обработки.

Расшифровка стали

  • Ш — шарико-подшипниковая сталь;
  • Х — наличие легирующего элемента хрома в объеме не более 1,5%.

Сталь ШХ15 для ножей: плюсы, минусы и её характеристики

Каждый вид стали имеет свои свойства и особенности, положительные и отрицательные стороны, что используется в производстве ножей различного назначения. Сталь ШХ15 – одна из тех, которые используются для изготовления ножей и другого режущего инструмента. Относится к углеродистым низколегированным хромистым сплавам.

Изначально металл ШХ15 предназначался для производства роликов и шариков для подшипников из-за повышенной твердости, износостойкости и устойчивости к коррозии. Поэтому сталь и получила название подшипниковой, хотя в Европе мастера ее широко использовали для изготовления ножей.

Целесообразность ее использования была обусловлена высокой износостойкостью, твердостью и так называемой контактной прочностью. Проще говоря, при длительной работе с очень крепкими материалами изделие не деформируется и сохраняет свою структуру и свойства, не ломается, не рассыпается в крошку.

Ее российскими аналогами и заменителями являются стали марок ШХ9, ШХ12, ШХ15СГ. За рубежом сплав также имеет широкое распространение, но используется в основном для изготовления бытового режущего инструмента.

Аналогичные или близкие по составу сплавы производят в США, странах Евросоюза, Австралии, южной Корее, Китае.

Сталь — для качественных ножей

Начиная свою «жизнь» как производственная инструментальная сталь, ШХ15 со временем превратилась в одну из лучших для изготовления ножей, и сегодня характеризуется универсальностью в применении.

Сплав отлично поддается температурной обработке, поэтому активно используется для изготовления ножей, приобретая необходимую форму и в несколько раз, увеличивая показатели прочности и надежности. При этом значительно повышается износостойкость ножей, обеспеченная высокой твердостью стали.

Лезвие, выполненное из стали шх15, служит в течение долгого времени. Ярко выраженная износостойкость позволяет нечасто выполнять заточку режущей кромки, которая, в свою очередь, продолжительное время сохраняет остроту клинка.

Сплав шх15 используется при изготовлении тактических, засапожных ножей, подарочных финок НКВД, которые украсят любые коллекции. Прекрасно демонстрируют лучшие свойства стали охотничьи ножи.

 Они сохраняют остроту лезвия даже при обработке материалов твердой структуры: веток, костей животных.

Он обладает великолепными режущими свойствами: прекрасно справляется с резкой мяса различной толщины и плотности, обработкой тушек птицы, шинковкой овощей, нарезкой сыра и хлебобулочных изделий.

Использование ножей ШХ15 превращает работу на кухне в приятное занятие, а своевременный уход за таким ножом позволит его использовать в течение продолжительного времени.

Сталь ШХ15 – одна из самых востребованных для производства ножей и другого режущего инструмента. Изделия из сплава этой марки отлично проявляют себя в быту и могут стать замечательным подарком, качественным и долговечным.

Чем выше класс точности тем лучше

Если подшипник не предназначен для установки на прецизионное оборудование, то класс точности не имеет принципиального значения. Качество обработки с точностью до нескольких микрон просто необходимо для высокоскоростных узлов, и вовсе не требуется для большинства промышленных агрегатов. Высокоточные прецизионные подшипники никак нельзя заменять узлами более низкого класса чистоты обработки — такое усовершенствование скажется на ухудшении работы оборудования, вплоть до выхода из строя.

Замена обычных подшипников высокоточными не имеет смысла — дорогой прецизионный подшипник не придаст работе агрегата ощутимого улучшения.

Фото: bestbearing.com.ua

Особенности использования

Расшифровка стали ШХ15 говорит сама за себя, однако стоит добавить, что 15 — это показатель количества хрома в материале, которого там содержится в количестве 1,5%.

При эксплуатации изделий из данной стали в метастабильной среде с высокими нагрузками вполне возможны геометрические изменения размеров детали. После проведения наблюдений за закаленными образцами и их изменений в размерах, а также после проведения рентгенографических исследований люди установили, что для стабилизации такого вещества, как мартенсит, необходима закалка сырья в течение 2-4 часов при температуре в 150 градусов по Цельсию. Если же необходимо стабилизировать мартенсит для дальнейшей эксплуатации вещества в повышенных температурных условиях, то процесс отпуска должен проходить при температурном пороге, который будет превышать рабочую температуру на 50-100 градусов по Цельсию.

Можно отметить, что основная причина, почему после закалки и отпуска сталь изменяет свои геометрические параметры — это влияние остаточного аустенита. Для того чтобы привести наглядный пример, можно представить такое утверждение: 1% аутенсита при превращении в мартенсит будет изменять размер детали на 1•10-4. Для более понятного определения это означает, что изменение размера произойдет на 10 мкм на каждые 100 мм размера.

Материал ШХ15 Челябинск

Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал ШХ15 большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.

Как и вся продукция, материал ШХ15 закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.

Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.

Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.

Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.

Характеристики подшипниковых сплавов

Шарико-подшипниковая сталь, которая используется для изготовления подшипников качения, регулярно испытывает знакопеременные нагрузки. Повторяющиеся давление на любую зону колец роликов либо шариков становится причиной создания локального напряжения.

Напряжение периодически может достигать 500 кгс/см2, из-за чего может появляться несущественная деформация изделия качения. С первого взгляда может показаться, что ничего страшного не произошло, но так как напряжение воздействует на подшипник регулярно, то спустя какое-то время на нём появляются трещины.

Также во время эксплуатации подшипники существенно изнашиваются, поэтому на них появляются участки с истиранием. Износ обусловлен наличием напряжений и трения в процессе эксплуатации. В процессе эксплуатации могут откалываться небольшие частички, которые выполняют роль абразива, что приводит к преждевременному износу вследствие абразивного истирания.

На факторы истирания детали влияют следующие факторы:

  • химические характеристики среды, где эксплуатируется деталь;
  • качество сборки самого изделия;
  • количество абразивных частиц в изделии.

Если деталь эксплуатируется в очень активном режиме, то элементы конструкции могут изнашиваться гораздо раньше, чем поломка произойдет по причине усталостных деформаций. Если на подшипники оказываются комбинированные нагрузки, то срок эксплуатации стали существенно уменьшиться.

Так как все элементы постоянно находятся в непосредственном контакте друг с другом, то обязательным условием при производстве подшипниковых сталей является исключение из их состава посторонних примесей

Важно, чтобы сплав был однородным, так как небольшие изменения в материале станут причиной того, что в процессе эксплуатации возникнут трещины и другие повреждения. Все подшипниковые стали должны обладать незначительной хрупкостью и характеризоваться высокими показателями сопротивления усталости в металлических сплавах

Также исходя из сферы применения сплавы должны быть устойчивыми к механическому износу и характеризоваться прочностью.

Химический состав

Сталь ШХ15 имеет необычный химический состав, который определяет её рабочие свойства. Данная марка относится к низколегированным хромистым сплавам, что обусловлено большим количеством базовых добавок, которые и придают те самые прочность и износостойкость. В состав включены такие элементы:

  1. Углерод (0,95-1%) – довольно высокая его концентрация позволяет добиться повышенной твёрдости структуры.
  2. Марганец (0,2-0,4%) – имеется в составе практически всех сталей. Его применяют для удаления из стали кислорода и серы. Также он благоприятно влияет на ковкость и свариваемость сталей.
  3. Кремний (0,17-0,37%) – применяют при выплавке сталей, положительно сказывается на прочности и улучшает эффект других компонентов. В комбинации с марганцем или молибденом кремний обеспечивает более высокую закаливаемость стали.
  4. Хром (1,35-1,65%) – хром обеспечивает устойчивость сплава к ржавлению, но только в том случае, если его содержание в нём превышает 13%. Поэтому ШХ15 характеризуется низкой стойкостью к коррозиям. Небольшое количество хрома определяет то, что он не образует собственные карбиды, остаётся в твёрдом растворе и может входить в состав цементита. Структура характеризуется однородностью при небольших карбидах. Именно это свойство приводит к повышению износостойкости.

Расшифровка

На первый взгляд может показаться, что название сплава «ШХ15» – это простой набор бук. Однако это совсем не так, эти буквы являются символами аббревиатуры и несут смысловую нагрузку. Человек, который хоть немного разбирается в маркировках металлов, может из этого названия извлечь некоторые полезные сведения:

  • Ш – этой буквой согласно ГОСТу маркируются все подшипниковые стали;
  • Х – означает наличие в химическом составе стали хрома;
  • 15 – это процентное содержание того самого хрома (1,5%).

ГОСТ

Государственные стандарты регулируют производственные этапы, характеристики, свойства всех сталей, исключением не является и ШХ15. Вся подробная информация о подшипниковых сталях содержится в ГОСТе 801-78. Тут указан и допустимый предел элементов в химическом составе, и правильность закалки, и правильная маркировка, и применение, и т.д. Также для каждого отдельного изделия, для производства которых применяется ШХ15, имеет свой ГОСТ. Виды поставки материала:

В22 – Сортовой и фасонный прокат   ГОСТ  2590-2006;   ГОСТ  2591-2006;
В23 – Листы и полосы  ГОСТ  103-2006;
В32 – Сортовой и фасонный прокат  ГОСТ  14955-77;   ГОСТ  7417-75;   ГОСТ  801-78;
В62 – Трубы стальные и соединительные части к ним  ГОСТ  800-78;
В73 – Проволока стальная легированная  ГОСТ  4727-83;

Сплавы цветных металлов на основе олова и свинца

Специальные антифрикционные сплавы Баббиты, чье замысловатое название взято от фамилии их разработчика, предназначены непосредственно для применения внутри подшипников. Металл заливается или напыляется по корпусу вкладыша изделия.

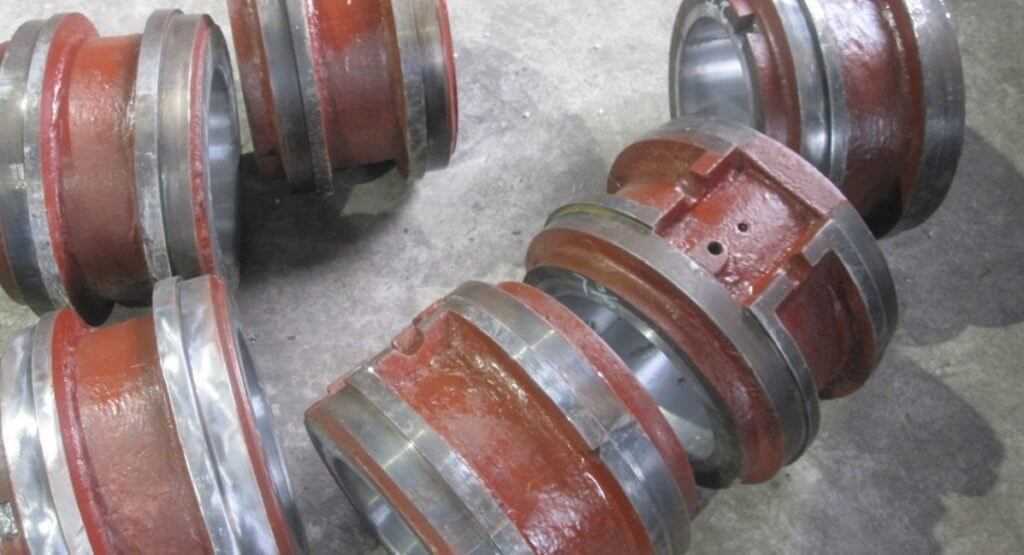

Вкладыш подшипника с баббитовой наплавкой

Основу этого подшипникового сплава составляют олово и свинец, тогда как, присадками выступают другие цветные металлы: медь, никель, кадмий, натрий, магний и прочие.

Менее ценные, как вторичный металл, баббиты на основе свинца интенсивно используются для заливки подшипников дизельных двигателей, прокатных станков, что связано с их более высокой рабочей температурой по сравнению с антифрикционным сплавом на основе олова. В основном это марка марки Б16, хотя встречаются и другие разновидности, например БН, БКА или БК2Ш.

Подшипники подвижного состава железнодорожного транспорта содержат свинцово-калиевый баббит. Напротив свинцово-цинковый сплав СОС6 применяется в конструкциях, эксплуатируемых при высоком давлении и температуре, например автомобильные дизельные двигатели. Стандартные условия работы, при давлении на уровне до 15 МПа, приемлемы для подшипников, залитых баббитом с высоким содержанием олова, — сплава, наиболее ценного в пунктах приема вторичного металла.

Поставщик

Поставщик «Ауремо» предлагает купить прокат из коррозионно-стойкой стали на льготных условиях. На складе всегда в наличии большой выбор изделий высокого качества. Цена зависит от объема заказа и дополнительных условий поставки. На оптовые покупки предоставляются скидки. Всегда в наличии прокат марки ШХ15, цена наилучшая в данном сегменте проката. Купить сегодня. Доступность товара и оперативность доставки обеспечивают представительства, расположенные в Москве, Санкт-Петербурге, городах Восточной Европы. Приглашаем к партнерскому сотрудничеству. У нас наилучшее соотношение цена-качество.

Купить, выгодная цена

Копания «Ауремо» специализируется на поставке нержавеющего проката. Вся продукция сертифицирована. Качество гарантировано строгим соблюдением технологии производства. Наши менеджеры всегда готовы ответить на любые вопросы и оказать квалифицированную помощь. А большой ассортимент не оставит Вас без выбора. Купить прокат марки ШХ15 можно легко, связавшись с ближайшим офисом. Закажите и менеджер компании поможет Вам подобрать товар, максимально соответствующий требованиям. Всегда в наличии прокат марки ШХ15, цена — оптимальная от поставщика. Купить сегодня.

Сталь шх15 для ножей: описание, плюсы и минусы

С незапамятных времен нож входит в жизнь человека, как предмет необходимости. В древности нож представлял из себя заостренный камень, который человек использовал для охоты и защиты от хищников. Со временем нож сильно изменился, ему находилось все больше применений и он плотно вошел в быт и хозяйство.

Сейчас невозможно представить жизнь современного человека без ножа. Он стал необходимым средством для приготовления пищи, туристических походов, охоты и рыбалки, а так же военного дела. Даже в спорте нож нашел себе применение.

Чем различаются ножи между собой

В наше время существуют ножи совершенно разных, порою даже замысловатых форм, в зависимости от того, где они применяются. Рукояти и лезвию придается необходимый эстетические и практический вид. Но решающим фактором, отличающим один нож от другого, является то, из чего он был сделан. Конкретно речь идет о химическом составе стали, из которой изготовлено само лезвие.

Не каждый способен выбрать себе именно ту сталь для ножа, которая ему необходима, так как существует огромное количество разных вариаций этого сплава, химический состав которых определяет их свойства, достоинства и недостатки, слабые и сильные стороны.

Но для выбора ножа необязательно изучать всю таблицу Менделеева, достаточно лишь знать какие свойства имеет та или иная марка стали.

Немного почитав об этом в интернете, вы быстро найдете подходящий для вас сплав. В нашей статье мы конкретно поговорим об одном сплаве, получившим довольно большое распространение.

Что представляет из себя сталь ШХ 15

Сталь ШХ 15 является представителем класса низколегированных хромистых сталей. Это означает, что в состав стали, помимо основных элементов, входят специальные добавки. Они то и придают ей необходимые свойства прочности, стойкости к коррозии и агрессивной среде. Сталь ШХ 15 содержит в своем составе следующие химические элементы:

  1. С — 0,95 -1.0.
  2. Si — 0,17-0,37.
  3. Mn — 0,2-0,4.
  4. Cr — 1,35-1,65.

В сталях этой группы количество хрома достаточно мало, что является главным отличием от высокохромистых сталей. По этой причине хром не образует собственные карбиды, а остается в твердом растворе и также входит в состав цементита.

Если говорить про структурные признаки, то стоит отметить, что все карбиды мелкие. Именно этим определяется высокая контактная выносливость и однородность данной стали.

В целом, как и другие «углеродистые» стали, ШХ 15 отлично держит тонкую кромку.

В промышленности данная марка стали получила широкое распространение благодаря ее повышенной твердости, износостойкости и устойчивости к коррозии. В основном из нее производят ролики и шарики для подшипников. Отсюда и пошло название «подшипниковая сталь». Ножам из такой стали присуща высокая износостойкость, твердость и контактная прочность.

Для закалки оптимальной температурой является показатель в районе 810 — 850 градусов, а температура отпуска в свою очередь варьируется от 150 до 160 градусов. В конечном результате достигается твердость в 61-64 HRC.

Сталь данной марки также обладает рядом следующих характеристик: склонность к отпускной хрупкости или флокеночувствительность.

Предел пропорциональности для этого материала составляет 370-410 мПа, а предел кратковременной прочности для данной стали находится в районе от 590 до 750 мПа.

Сталь ШХ 15 обладает относительным сужением, равным 45%, а характеристика ударной вязкости составляет примерно 440 кДж/м2.

Итоги

Детально изучив сталь марки ШХ 15 можно однозначно указать на ее достоинства и недостатки.

Достоинства:

  • Однородность.
  • Высокая контактная выносливость.
  • Хорошо поддается обработке.
  • Достаточно высокая твердость.
  • Высокая стойкость к износу.
  • Тонкая кромка при заточке.
  • Стойкость к смятию.
  • Пластичность и вязкость.

Недостатки:

  • Относительно высокая подверженность коррозии.
  • Трудная заточка.

Существует множество разных марок стали. Каждая из них имеет свои преимущества и недостатки. ШХ 15 в свою очередь представляет из себя весьма универсальную сталь, подходящую чуть ли не для любого типа ножей.

На данный момент она является одной из наиболее популярных марок с невысокой стоимостью и используемой, в основном, при частной ковке клинков.

Изделие из такой стали способно дать желаемый результат от работы, значительно сэкономив при этом бюджет, благодаря своей низкой стоимости.

Cталь ШХ15 механические, технологические, физические свойства. Сталь подшипниковая ШХ15 круг стальной пруток

Справочная информация

Характеристика материала сталь ШХ15

Марка сталисталь ШХ15
Заменитель сталисталь ШХ9, сталь ШХ12, сталь ШХ15СГ
Классификация сталиСталь конструкционная подшипниковая ГОСТ 801-78
ГП “Стальмаш” поставляет подшипниковую сталь в следующих видах металлопродукции:круг ст ШХ15 ГОСТ 2590-2006 круг (пруток) стальной горячекатаныйкруг ст ШХ15 ГОСТ 7417-75 круг (пруток) калиброванный
Применение стали ШХ15шарики диаметром до 150 мм, ролики диаметром до 23 мм, кольца подшипников с толщиной стенки до 14 мм, втулки плунжеров, плунжеры, нагнетательные клапаны, корпуса распылителей, ролики толкателей и другие детали, от которых требуется высокая твердость, износостойкость и контактная прочность.

Химический состав в % материала сталь ШХ15

C SiMn Ni S P Cr Cu
0.95 – 1.050.17 – 0.370.2 – 0.4до   0.3до   0.02до   0.0271.3 – 1.65до   0.25

Температура критических точек материала сталь ШХ15

Ac1 = 724 ,      Ac3(Acm) = 900 ,       Ar3(Arcm) = 713 ,       Ar1 = 700 ,       Mn = 210

Механические свойства при Т=20oС материала ШХ15 .

СортаментРазмерНапр.sвsTd5y KCUТермообр.
ммМПаМПа % %кДж / м2
Сталь  590-730370-4102045440Отжиг 800oC, печь, 15 oC/ч,
    Твердость материала сталь ШХ15   ,       HB 10 -1 = 179 – 207   МПа

Физические свойства материала сталь ШХ15

TE 10- 5a 10 6lrCR 10 9
ГрадМПа1/ГрадВт/(м·град)кг/м3Дж/(кг·град) Ом·м
202.11  7812
100 11.9 7790 390
200 15.1407750 470
300 15.5 7720 520
400 15.6377680
500 15.7327640
TE 10- 5a 10 6lrCR 10 9

Технологические свойства материала сталь ШХ15

  Флокеночувствительность:чувствительна.
  Склонность к отпускной хрупкости:склонна.

Зарубежные аналоги материала сталь ШХ15Внимание!   Указаны как точные, так и ближайшие аналоги

СШАГерманияЯпонияФранцияАнглияЕвросоюзИталияИспанияКитайШвецияБолгарияВенгрияПольшаРумынияЧехияАвстралияЮж.Корея
DIN,WNrJISAFNORBSENUNIUNEGBSSBDSMSZPNSTASCSNASKS

Обозначения:

Механические свойства :
sв– Предел кратковременной прочности ,
sT– Предел пропорциональности (предел текучести для остаточной деформации),
d5– Относительное удлинение при разрыве ,
y– Относительное сужение ,
KCU– Ударная вязкость , [ кДж / м2]
HB– Твердость по Бринеллю ,
Физические свойства :
T– Температура, при которой получены данные свойства ,
E– Модуль упругости первого рода ,
a– Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град]
l– Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r– Плотность материала , [кг/м3]
C– Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)]
R– Удельное электросопротивление,
Свариваемость :
без ограничений– сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая– сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая– для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг

Материалы

Важным вопросом для производства является, из какой стали делают обоймы подшипников? Наиболее распространенный материал имеет марку:

  • • ШХ15;
  • • ШХ15СГ;
  • • ШХ20СГ;
  • • ШХ4.

Они отличаются содержанием технологических присадок. В состав входит магний, кремний, углерод, хром в размерах до 2 процентов и примеси серы, фосфора, никеля, меди в очень ограниченном количестве. Твердость приобретается методом термической обработки.

Для изделий, выдерживающих большие нагрузки, необходимо иметь прочную поверхность соприкосновения и пластичную середину. В этом случае используются стали марки:

  • • 15Г1;
  • • 18ХГТ;
  • • 20Х2Н4А.

Плоскости подвергаются цементации. При этом достигается прочность от 59 до 66 HRCэ. Сердцевина остается более мягкой с показателем около 36. Производственный процесс немного отличается от предыдущего.

В промышленности требуются узлы для работы в агрессивных средах. Для производства в этом случае применяются стали марок 95Х18Ш и 110Х18МШД.

В литейных цехах, в агрегатах термической обработке, нужны продукты из термостойкого материала. В России используют 8Х4В9Ф2Ш и 8Х4М4В2Ф1Ш.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
