Реечная передача

Основные преимущества реечных дровоколов

Трансформатор. передача электроэнергии

При выборе бытового реечного дровокола следует обращать внимание на следующие параметры:

  • вес и габаритные размеры;
  • создаваемое усилие;
  • мощность двигателя;
  • максимальная длина заготовки.

Благодаря своей простой конструкции реечные дровоколы достаточно надежны, а их ремонт не составляет большого труда и редко требует обращения к специалистам. Практически все детали можно приобрести в магазине.

Многие реечные дровокольные станки бытового назначения обладают мощностью и производительностью на уровне промышленного оборудования. При этом реечные дровоколы достаточно экономичны и не требуют особых условий эксплуатации.

§ 3. Реечные и винтовые передачи. Червячная передача.

Раздел: БИБЛИОТЕКА ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ Короткий путь https://bibt.ru <<�Предыдущая страница Оглавление книги Следующая страница>>

Реечная передача. Одним из механизмов, служащих для преобразования вращательного движения в поступательное, является реечная зубчатая передача, состоящая из зубчатой рейки и зубчатого колеса (см. рис. 57,5). При вращении зубчатого колеса вокруг неподвижной оси зубчатая рейка перемещается прямолинейно-поступательно при каждом обороте колеса на величину S, равную длине начальной окружности зубчатого колеса (в мм), т. е. S = πd = πmz, (44)

где d — диаметр начальной окружности зубчатого колеса, мм;

m — модуль зубчатой рейки, мм;

z — число зубьев колеса.

Вместо зубчатой рейки можно заставите перемещаться зубчатое колесо, в этом случае путь пройдет не зубчатая рейка, а ось реечного зубчатого колеса при перекатывании по неподвижной зубчатой рейке.

Зная число оборотов зубчатого колеса в минуту реечной передачи, скорость, с которой перемещается зубчатая рейка, рассчитывают по формуле

v =πDn/1000 = πmzn/1000 м/мин, (45)

где v — скорость перемещения зубчатой рейки, м/мин;

n — число оборотов в минуту зубчатого колеса;

1000 — число миллиметров в метре;

m и z — модуль и число зубьев колеса.

У строгальных станков зубчатая рейка обычно жестко крепится к нижней поверхности стола, следовательно, скорость зубчатой рейки является и скоростью стола.

Вместо зубчатого колеса и зубчатой рейки на некоторых продольно-строгальных станках для преобразования вращательного движения в возвратно-поступательное применяют передачу, состоящую из червяка и червячной рейки (рис. 61). При вращении червяка 4 рейка 5 и стол 6, к которому она прикреплена, перемещаются прямолинейно-поступательно. За каждый оборот червяка перемещение зубчатой рейки рассчитывают по формуле S = kt, (46) где k — число заходов червяка;

t— шаг рейки (мм), измеренный в направлении ее движения.

В этом случае скорость движения рейки (стола) будет равна: v = ktn/1000 м/мин, (47)

где n — число оборотов в минуту червяка.

Рис. 61. Червяк и рейка — механизм преобразования вращательного движения в поступательное:

1 — электродвигатель, 2, 3 — шевронные зубчатые колеса, 4 — червяк, 5 — червячная рейка, 6 — стол

Винтовая передача. К механизмам, преобразующим вращательное движение в поступательное, относятся и винтовые передачи, состоящие из винта и гайки. Прямолинейное движение с малыми скоростями чаще всего получают путем преобразования вращательного винтовой передачей. Вращение сообщается, например, винту, при этом гайка, а следовательно, и связанные с нею салазки перемещаются поступательно. Обычно таким путем осуществляют прямолинейную подачу у строгальных и долбежных станков.

Профили применяемых резьб для винтовых передач бывают треугольные, прямоугольные и трапецеидальные (рис. 62).

Треугольная резьба применяется в устройствах, предназначенных для очень точных и малых перемещений (например, в микрометре).

Прямоугольная и трапецеидальная резьба применяется для винтов передач.

Рис. 62. Профили резьб, применяемых для винтовых передач: а — треугольный, б — прямоугольный, в — трапецеидальный

Червячная передача (рис. 60) состоит из цилиндрического винта (червяка) и сопряженного с ним зубчатого (червячного) колеса. Ось червяка перпендикулярна оси колеса. Червячная передача дает возможность получить малые передаточные отношения, которые рассчитываются по формуле

i = k/z, (42)

где k — число заходов червяка;

z — число зубьев червячного колеса. Профиль резьбы червяка соответствует профилю зуба рейки, шаг его t рассчитывается по формуле (28).

Шаг винтовой линии червяка S при k заходах рассчитывается по формуле S = πmk мм. (43)

Основные элементы червячного колеса те же, что и у цилиндрического зубчатого колеса.

Недостатком червячной передачи является его малый коэффициент полезного действия, преимуществом — компактность, бесшумность, плавность хода и возможность получения малых передаточных отношений (например, 1:400; 1:500).

Рис. 60. Червячная пара

Перейти вверх к навигации

Плюсы и минусы

Узлы с зубчатыми планками считают старыми и тяжелыми. В действительности реечная механическая передача собой представляет зубчатое зацепление небольшой шестерни с сегментом колеса, содержащего бесконечно большой диаметр. Безупречный механизм сейчас не изобретен и необходимо делать выбор передачу, с учетом ее технических специфик.

Минусы

Передача обладает рядом минусов, к ним относят такие:

  • устаревшая технология;
  • большой люфт;
  • большой шум;
  • небольшая точность перемещений;
  • большая погрешность на стыке планок;
  • просит высокой правильности изготовления;
  • ручная сборка;
  • боится грязи;
  • невысокая продуктивность;
  • ограниченный спектр использования.

Узел обладает всеми минусами зубчатых передач. Главное из них, это разрушение зубьев при перегрузе. На ременных передачах, когда нагрузка резка возрастает, происходит проскальзывание ремня по шкиву. У зубьев нет подобной возможности. По аналогичности в предохранительные муфты вставляют пальцы, и через них подается вращательный момент. При перегрузе они приходят в негодность и заменяются новыми.

Токарно-винторезный станок ГС526У технические характеристики, паспорт

Разница в том, что сделать шпильку с посадочным диаметром очень просто и довольно не дорого. Шестерни создаются из легированных сталей. Процесс их изготовления сложный, многоступенчатый. Деталь дорогая.

Механическое взаимное действие 2-ух деталей всегда сопровождается шумом. Частично его уменьшает смазка. Медленно и тише работают косозубые и многорядные передачи.

Если не будет зазора по эвольвенте, то детали «склеятся» на уровне молекул. Такой эксперимент проводили в конце прошлого столетия. Проектировщики создали зубчатую пару с замечательными размерами и чистотой. В результате сделав несколько оборотов, шестерни сварились, и рассоединить их не вышло.

Просвет необходим для компенсации увеличения металла при нагревании. Любое трение сопровождается увеличением температуры.

Точность перемещения не дает возможность полноценно автоматично делать разные операции. На старом оборудовании есть добавочная точная доводка. В станки ЧПУ вставлен электронный контроль координат, который через блок управления делает точную настройку координат.

При стыке планок применяют специализированные шаблоны, и погрешность шага зуба минимизируется до возможного размера. Сборка реечных передач во многих случаях остается ручной, бесчисленные доводки и подгонки невозможно автоматизировать. В виде исключения могут быть узлы без высоких нагрузок с малым перемещением, как к примеру в автомобиле.

Положительные качества

Реечная передача имеет превосходство перед подобными узлами. Это обычная конструкция и неограниченная длина перемещения. Тележки походят сотни метров, поезда километры на тяге реечной передачи.

Зубья можно разместить в любом направлении и грязь с них будет опадать сама. Привод можно ставить неподвижно, это понижает размеры, и вес подвижной части механизма.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Как сделать устройство

  1. При изготовлении конструкции в первую очередь не обойтись без грамотного составления чертежа и проекта.
  2. Следует определиться с материалом, высчитать его нужное количество, а также приобрести соответствующие детали.
  3. Начнем с изготовления рамы, использовав для этого:
    • профтрубу;
  4. швеллер;
  5. двутавр;
  6. уголки из металла.
  7. Требуется собрать все элементы в единую конструкцию.
  8. Чтобы устройство устойчиво стояло на опоре и не раскачивалось, не двигалось с места в процессе работы, нужно позаботиться о приобретении дополнительного шасси либо колесиков, монтируемых на блок.
  9. Немаловажным узлом в конструкции является поршень, который обеспечивает проталкивание бревна при подключении агрегата к двигателю. Для этого нужно высчитать необходимую силу толкания, чтобы не ловить половинки бревен на выходе, а также не нанести себе вред при большой силе толкающего механизма. Подобную конструкцию можно позаимствовать из трактора или поискать на рынке в готовом виде.

Вот и все! Вы сделали реечный колун своими руками. Как с ним работать? Бревна могут укладываться в трех направлениях: горизонтальном, вертикальном и смешанном. При горизонтальном расположении не нужно прилагать особых усилий, потому при самодельном конструировании агрегата лучше применить именно этот способ.

Процесс распила несложен при наличии рейки, расположенной по горизонтали. Образуется желоб, бревно продвигается к ножу, после чего автоматически возвращается на место. Для удобства в работе, увеличения производительности распила, раскола бревна сразу на четыре заготовки рекомендуется оснастить агрегат насадкой с 4 резцами и установить на высоте регулируемый упор, что позволит применять инструмент людям любого роста, то есть всем членам семьи.

Лучшим режущим материалом считается сталь, потому желательно предварительно подобрать прочный отшлифованный лист.

Прямозубые и косозубые зубчатые рейки

Для работы на малой и средней скорости применяются прямозубые зубчатые рейки. В свою очередь косозубая зубчатая рейка применяется там, где необходима высокая точность перемещения, большие или средние скорости работы.

Прямозубые передачи шестерня-рейка

Прямозубые передачи шестерня-рейка могут не только изготавливаться из стали, но и отливаться из чугуна. Такой метод изготовления практикуется там, где нет необходимости в высокой точности смещения, но эксплуатация механизма ведется в условиях сильной запыленности или высоких температур. Рейка и колесу в этом случае имеют шероховатую поверхность, производят сильный шум при движении. Применяется такая реечная передача, преимущественно, в металлургии, причем, рейка устанавливается зубом вниз, а привод и шестерня в специально оборудованной яме.

Косозубая зубчатая реечная пара

Косозубая зубчатая реечная пара при зацеплении способна передавать большее усилие, нежели прямозубая, при работе она производит меньше шума. Изготовление косозубой зубчатой рейки и шестерни требует высокой точности, а установка тонких регулировок. Изначально передача имеет увеличенную площадь контакта за счет расположения зубьев, но по мере истирания их поверхности межцентровое расстояние необходимо смещать. В противном случае нагрузка при изменении угла смещается, и процесс разрушения зубчатого колеса идет очень быстро.

Конструкция

Червячная передача получила свое название по ведущей детали, передающей крутящий момент. Ведомая деталь имеет зуб с косой нарезкой. По ободу радиальное занижение поверхности. Это увеличивает линию контакта нити резьбы и зуба.

Оси вращение деталей располагаются под углом. Обычно это 90°, но может быть 45°. Применяется такое расположение деталей в сильно нагруженных тихоходных передачах, со скоростью движения точки на наружной поверхности менее 5 м/сек.

При взаимодействии передачи поверхность резьбы не толкает зубья в направлении вращения, а скользит по эвольвенте, как бы отодвигая ее. В результате возникает сильное трение и нагрев деталей в месте контакта.

Червячная пара должна хорошо смазываться, охлаждаться и обладать антифрикционными свойствами. Материал червяка изменять нельзя, он нарезается из хромистой стали и проходит закалку, шлифовку поверхности резьбы или шугаровку – обработку пластиной с малой глубиной реза. Инструмент скорее продавливает поверхность резьбы, чем режет ее. Создается на верхнем слое наклеп, упрочняющий рабочую поверхность, делающий ее гладкой.

Материал для венца

Венец зубчатого колеса выполняется из относительно мягкого материала с высоким сопротивлением стиранию. В основном применяются оловянные бронзы и латунь. Для низкоскоростных передач с ручным управлением можно делать венец из серого чугуна. В зависимости от скорости вращения зубчатый венец изготавливается из материала:

  • 5 – 25 м/сек – оловянистые бронзы ОФ10-1, ОНФ;
  • ≤ 5 м/сек – Бр.АЖ9-4, алюминиево-железистая бронза;
  • ≤ 2 м/сек – венец может быть из чугуна.

Бронза стоит значительно дороже стали и мягче. Полностью из нее делаются детали, размеры которых в пределах 160 мм. Большие детали вытачиваются из стали и бронзовый на них только венец. Он нагорячо сажается на вал и закрепляется штифтами по линии соединения, чтобы венец не прокручивался. После остывания производится чистовая обработка колеса и нарезается зуб.

Расчет диаметра

Диаметр колеса рассчитывается по средней линии зуба – ширины зуба и впадины равны. Наружный, используемый для изготовления и расчетов радиус, определяется теоретически. После завершения обработки, он находится за пределами фактического обода колеса.

Скольжение происходит по линии делительного диаметра – середина зуба по высоте. Он рассчитывается по формуле:

где d2 — делительный диаметр шестерни; m – модуль; z2 – количество зубьев колеса.

Наружный радиус зуба имеет один центр с осью червяка.

Ширина зубчатого венца

Ширину венца червячного колеса определяют по числу витков винта по формуле:

где b2 – ширина венца; 0,315 и 0,355 – расчетный коэффициент; Z1 – количество заходов винтовой резьбы; a – межцентровое расстояние; aw – расстояние с учетом смещения червяка относительно зубчатого колеса.

Расстояние смещения определяет размер зазора между рабочими элементами деталей.

Изготовление зубчатых колёс

Существует несколько методов изготовления колес.

Метод обката

В настоящее время является наиболее технологичным, а поэтому и самым распространённым способом изготовления зубчатых колёс. При изготовлении зубчатых колёс могут применяться такие инструменты, как гребёнка, червячная фреза и долбяк.

Метод обката с применением гребёнки

Изготовление шестерни. Изготовление зубчатого колеса.

Режущий инструмент, имеющий форму зубчатой рейки, называется гребёнкой. На одной стороне гребёнки по контуру её зубьев затачивается режущая кромка.

Заготовка накатываемого колеса совершает вращательное движение вокруг оси. Гребёнка совершает сложные перемещения, состоящие из поступательного движения перпендикулярно оси колеса и возвратно-поступательного движения (на анимации не показано), параллельного оси колеса для снятия стружки по всей ширине его обода. Относительное движение гребёнки и заготовки может быть и иным, например, заготовка может совершать прерывистое сложное движение обката, согласованное с движением резания гребёнки.

Заготовка и инструмент движутся на станке друг относительно друга так, как будто происходит зацепление профиля нарезаемых зубьев с исходным производящим контуром гребёнки.

Метод обката с применением червячной фрезы

Помимо гребёнки в качестве режущего инструмента применяют червячную фрезу. В этом случае между заготовкой и фрезой происходит червячное зацепление.

Метод обката с применением долбяка

Зубчатые колёса также долбят на зубодолбёжных станках с применением специальных долбяков.

Зубодолбёжный долбяк представляет собой зубчатое колесо, снабжённое режущими кромками. Поскольку срезать сразу весь слой металла обычно невозможно, обработка производится в несколько этапов.

При обработке инструмент совершает возвратно-поступательное движение относительно заготовки. После каждого двойного хода, заготовка и инструмент поворачиваются относительно своих осей на один шаг. Таким образом, инструмент и заготовка как бы «обкатываются» друг по другу. После того, как заготовка сделает полный оборот, долбяк совершает движение подачи к заготовке. Этот процесс происходит до тех пор, пока не будет удалён весь необходимый слой металла.

Литейная форма для бронзового храпового колеса (Китай, династия Хань. (206 до н. э. — 220 н. э.)).

Метод копирования (Метод деления)

Дисковой или пальцевой фрезой нарезается одна впадина зубчатого колеса. Режущая кромка инструмента имеет форму этой впадины. После нарезания одной впадины заготовка поворачивается на один угловой шаг при помощи делительного устройства, операция резания повторяется.

Метод применялся в начале XX века. Недостаток метода состоит в низкой точности: впадины изготовленного таким методом колеса сильно отличаются друг от друга.

Горячее и холодное накатывание

Процесс основан на последовательной деформации нагретого до пластического состояния слоя определенной глубины заготовки зубонакатным инструментом. При этом сочетаются индукционный нагрев поверхностного слоя заготовки на определенную глубину, пластическая деформация нагретого слоя заготовки для образования зубьев и обкатка образованных зубьев для получения заданной формы и точности.

Изготовление конических колёс

Технология изготовления конических колёс теснейшим образом связана с геометрией боковых поверхностей и профилей зубьев.

Способ копирования фасонного профиля инструмента для образования профиля на коническом колесе не может быть использован, так как размеры впадины конического колеса изменяются по мере приближения к вершине конуса. В связи с этим такие инструменты, как модульная дисковая фреза, пальцевая фреза, фасонный шлифовальный круг, можно использовать только для черновой прорезки впадин или для образования впадин колёс не выше восьмой степени точности.

Для нарезания более точных конических колёс используют способ обкатки в станочном зацеплении нарезаемой заготовки с воображаемым производящим колесом. Боковые поверхности производящего колеса образуются за счёт движения режущих кромок инструмента в процессе главного движения резания, обеспечивающего срезание припуска. Преимущественное распространение получили инструменты с прямолинейным лезвием. При прямолинейном главном движении прямолинейное лезвие образует плоскую производящую поверхность. Такая поверхность не может образовать эвольвентную коническую поверхность со сферическими эвольвентными профилями. Получаемые сопряжённые конические поверхности, отличающиеся от эвольвентных поверхностей, называют квазиэвольвентными.

Рулевая колонка

Выполняет передачу вращательного усилия, которое создает водитель для изменения направления. Состоит она из рулевого колеса, располагаемого в салоне (на него и воздействует водитель, вращая его). Оно жестко посажено на вал колонки. В устройстве этой части рулевого управления очень часто используется вал, разделенный на несколько частей, соединенных между собой карданными шарнирами.

Такая конструкция сделана не просто так. Во-первых, это позволяет менять угол положения рулевого колеса относительно механизма, смещать его в определенную сторону, что нередко необходимо при компоновке составных частей авто. В дополнение такая конструкция позволяет повысить комфортабельность салона – водитель может менять положение рулевого колеса по вылету и наклону, обеспечивая максимально удобное его положение.

Во-вторых, составная рулевая колонка имеет свойство «ломаться» в случае ДТП, снижая вероятность травмирования водителя. Суть такова – при фронтальном ударе двигатель может сместиться назад и толкнуть рулевой механизм. Если бы вал колонки был цельным, изменение положения механизма привело бы к выходу вала с рулевым колесом в салон. В случае же со составной колонкой, перемещение механизма будет сопровождаться всего лишь изменением угла одной составляющей вала относительно второй, а сама колонка остается неподвижной.

Винтовой рулевой механизм

Винтовой рулевой механизм объединяет следующие конструктивные элементы: винт на валу рулевого колеса; гайку, перемещаемую по винту; зубчатую рейку, нарезанную на гайке; зубчатый сектор, соединенный с рейкой; рулевую сошку, расположенную на валу сектора.

Особенностью винтового рулевого механизма является соединение винта и гайки с помощью шариков, чем достигается меньшее трение и износ пары.

Принципиально работа винтового рулевого механизма схожа с работой червячного механизма. Поворот рулевого колеса сопровождается вращением винта, который перемещает надетую на него гайку. При этом происходит циркуляция шариков. Гайка посредством зубчатой рейки перемещает зубчатый сектор и с ним рулевую сошку.

Винтовой рулевой механизм в сравнении с червячным механизмом имеет больший КПД и реализует большие усилия. Данный тип рулевого механизма устанавливается на отдельных легковых автомобилях представительского класса, тяжелых грузовых автомобилях и автобусах.

И чего добыть пару «зубчатая рейка + шестерня»

метр длинной и больше. Задумка есть, нужен какой-то распространенный металлолом. Задумчиво смотрю на свои ворота и Дорхан. Рейку наверное продадут новую отдельно, шестеренку ХЗ, да еще вал к ней точить придется.

А хочется на шару или совсем дешево, не уникум по применяемости.

чего случилось? ворота поломались?

Пару броков и трос? Велосипедную цепь и звёздочки? Цепь, кстати можно и как рейку использовать, правильно зажав/закрепив на бруске

В любом автосервисе, где меняют ремни ГРМ и шестерни в сборе. Ремень разрезать и прикрепить на любую удобную плоскость. Шестерню приварить к любой железяке, подходящей по диаметру.

У ремня вылет зуба маловат, мотоцепь лучше

Что еще нужно знать о зубообработке

В первой части материала мы рассказали о том, что такое зубообработка, какой она бывает и перечислили основные виды зубчатых колес. Далее опишем преимущества червячных и гипоидных передач, а также расскажем о том, что собой представляют зубчатые рейки.

Червячные передачи

Иначе – червячное колесо, или «червяк» (т.е. пара). Это разновидность механической передачи, используемой для редукторов или в коробках передач. Червячные передачи используются в приборостроении или же в машиностроении. Особенность: оси валов червячного колеса скрещены под углом 90 градусов.

Преимущества червячных колес:

  • Высокий КПД;
  • Не шумят, работают стабильно;
  • Мягкие в ходу.

Такие колеса обычно изготавливают из стали, бронзы, либо чугуна. Данные материалы обрабатываются на современных станках. Состоят они из двух важных деталей: бронзовый венец и ступица. Взаимодействуют в процессе прессования венца на ступицу.

Существуют глобоидные и цилиндрические пары, у которых есть разные профили боковой поверхности (например – архимедовый, конволютный, эвольвентный). Также червячные колеса делятся по критерию учета заходов резьбы пары – однозаходные, либо многозаходные.

После того, как деталь уже обработана, нарезаются зубья и профиль, она шлифуется и проходит термическую обработку. Все эти процессы обеспечивают последующую прочность уже готовых изделий. Здесь представлены компании, которые занимаются изготовлением червячных передач.

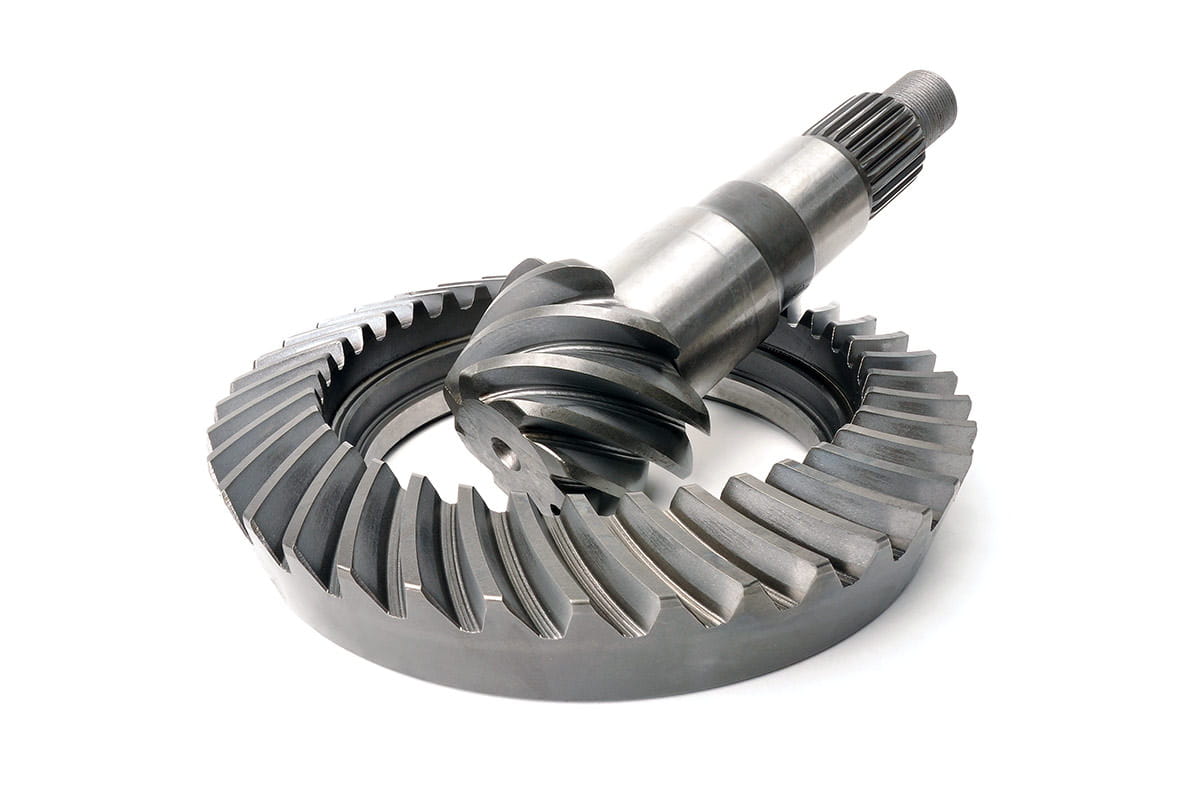

Гипоидные передачи

Главное отличие гипоидной передачи от шестеренчатой заключается в наличии у первой криволинейных зубьев. Вспоминаем знания геометрии – название происходит от формы зубьев, напоминающих гиперболу.

Передача, как правило, применяется в узлах со скрещивающимися осями. У таких колес есть гипоидное смещение осей, оно рассчитывается предварительно по формулам. Это сложный процесс, специалисты по изготовлению гипоидных передач очень ценятся в производстве.

Гипоидные передачи отвечают за точность вращения в станках и других механизмах. Это нужно для бесперебойного функционирования автомобилей, ж/д вагонов, тракторов. Кстати, плюс использования гипоидных передач в автомобилестроении – низкие шумы и высокая стойкость к нагрузкам.

Подробно о преимуществах гипоидных передач:

  • Способность выдерживать бОльшую нагрузку;
  • Более плавная передача за счет скольжения зубьев в продольной плоскости;
  • Высокая жесткость колес (т.к. шестерни имеют увеличенные габариты и смещенные оси).

Да, преимуществ множество, но без недостатков не обойтись. Среди них:

  • Сложный процесс как проектирования, так и изготовления;
  • Требуется высококачественное оборудование и профи своего дела (мы упоминали об этом ранее);
  • Поверхность может заедать при недостаточной твердости.

Но мы можем решить эту проблему за Вас – в каталоге ПромМаркета есть перечень проверенных компаний, готовых изготовить гипоидные передачи качественно и со знанием дела.

Зубчатые рейки

Как правило используются для преобразования крутящего момента и угловой скорости

Кроме того, это важно при передаче вращательного движения, т.к. в механизмах широко используются именно зубчато-реечные передачи

Как они выглядят? По сути, это планка с зубцами, за которые цепляются «шестеренки» и за счет этого создается передача поступательного движения. Конструкция простая, как и характеристики. Зубчатые рейки имеют либо прямые/косые, либо кольцевые/шевронные формы.

Прямую форму лучше всего использовать, работая с низкими скоростями. Соответственно, косая форма будет актуальна в противоположном случае. Что касается конических передач (о которых на нашем сайте есть отдельный материал), в них применяются зубчатые рейки с кольцевыми зубцами. В более крупных с зубцами шевронными.

О характеристиках: расстояние между зубьями выражается в модульной, либо в метрической системе. Все зависит от того, под что подбираются сами рейки.

Следите за обновлениями на портале ПромМаркета, а также рекомендуем обратиться к каталогу предприятий, где мы уже собрали для Вас компании, которые ждут заказов на зубообработку.

Зубчатые рейки и шестерни

Компания «Сервотехника» предлагает как готовые комплексные решения на базе зубчатых передач производства Германии и Швейцарии, так и отдельные узлы и компоненты — прямозубые и высокоточные косозубые зубчатые рейки, шестерни, монтажные элементы, системы подачи смазки.

«Сервотехника» поставляет зубчатые передачи с модульным или метрическим шагом (величина шага от 0,5 до 25 мм) и с классом точности от 5 до 12.

В качестве дополнительных элементов трансмиссии вместе с передачами рейка-шестерня могут использоваться пары конических шестерней, шнеки и червячные колеса.

Компоненты зубчатых передач изготовлены из высококачественной инструментальной стали. Возможные варианты исполнения: закаленная сталь, нержавеющая сталь, полиамид (для высокоскоростных перемещений без нагрузки). В процессе изготовления металлические детали передач могут подвергаться специальной термической или химико-термической обработке.

Все поставляемые компоненты отличает традиционно высокий европейский уровень исполнения. Прецизионные шлифованные пары рейка-шестерня подбираются индивидуально и проходят индивидуальную подгонку. Высокоточные конические шестерни со спиральными (паллоидными) зубьями проходят несколько этапов шлифовки и финишной притирки. Для достижения необходимой точности отдельные элементы систем собираются вручную.

Дополнительным признаком качества исполнения может служить крайне низкая шумность работы передач Gudel и Alpha.

Модульная и метрическая классификация зубчатых передач

Основной размерный параметр зубчато-реечной передачи — расстояние (шаг) между зубьями рейки. Шаг рейки может рассчитываться по метрической или по модульной системе.

В модульной системе расстояние между зубьями рейки рассчитывается по формуле: m = D/z, где m — модуль пары рейка-шестерня, D — делительный диаметр шестерни (диаметр окружности, проходящей через полувысоту зуба шестерни; для некорригированных зацеплений начальные и делительные окружности совпадают), z — количество зубьев шестерни.

Поскольку значение модуля дробное и представляет собой бесконечную десятичную дробь, для расчетов применяют его округленное значение. В передачах рейка-шестерня используют общепринятые значения модуля в пределах от 0,5 до 25 мм.

В метрической системе расстояние между зубьями рейки измеряется в миллиметрах. У каждого производителя есть набор стандартных размеров, например компания Gudel выпускает зубчатые передачи с шагом 2; 5; 7,5; 10; 12,5; 16; 20; 25 мм.

Метрическая система применяется в случаях, когда по технологии производства передачи зубчатое колесо подбирается под рейку, а модульная — наоборот, когда зубчатая рейка подбирается под шестерню. Модульная система, соответственно, используется преимущественно в производстве комплектных приводов (серийный мотор-редуктор, шестерня, рейка), а метрическая — для решений в области модернизации или построения нестандартных машин и механизмов.

Классы точности зубчато-реечной передачи

Класс точностиНакопленная погрешность на длине 1м, мм
50,023
60,033-0,040
70,06-0,08
80,070-0,095
90,07-0,10
100,22

Алгоритм подбора зубчатой передачи

Для правильного определения типа и размера передачи необходимо знать следующие параметры:

  • Область применения
  • Режим эксплуатации (требования к защите и коррозионной стойкости компонентов)
  • Перемещаемая масса
  • Требуемая точность
  • Требуемая скорость перемещения
  • Способ монтажа зубчатого колеса
  • Тип смазочной системы
