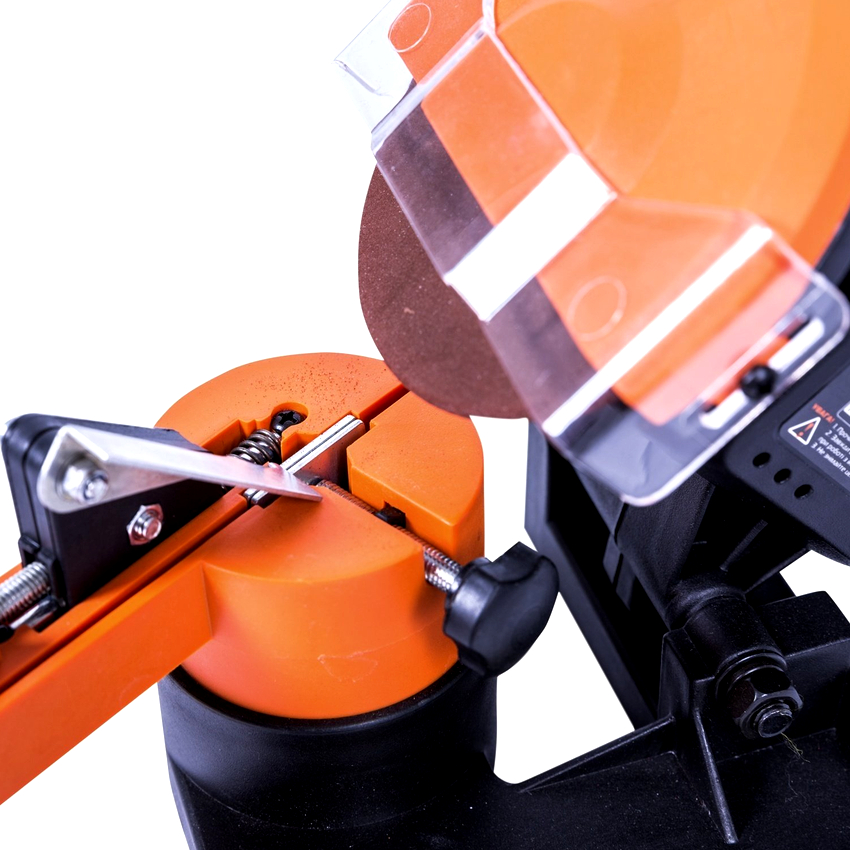

Станок для заточки цепей бензопил зубр

№10 — Жук 220

Цена — 2700 рублей

Открывает наш рейтинг автоматический станок с оригинальным названием и мощностью 85 Вт. Он отлично подойдет для бытовых нужд, а заточку можно произвести не отсоединяя шину от бензопилы. Станок работает от стандартной сети 220 В, весит 2.1 кг, скорость вращения шпинделя — до 5500 оборотов в минуту. Отлично подойдет для использования в небольшой мастерской или на даче. Это устройство небольшое и очень мобильное, поэтому его можно возить с собой. Диаметр заточного круга — 105 мм. Корпус состоит из ударопрочного пластика, поставляется в простой картонной коробки без дополнительных аксессуаров. Производитель дает на Жука 1 год гарантии.

Точильный станок для заточки цепей Союз ТСС-60013

Как выбрать для заточки цепей бензопил станок: важные рекомендации

Чтобы определиться, какой выбрать для заточки цепей бензопил станок, сначала следует рассмотреть основные показатели оборудования. В первую очередь необходимо уточнить диаметр, толщину и скорость вращения диска для заточки. Последний показатель указывает на производительность устройства и скорость удаления металла с режущей поверхности зубца. Оптимальным значением является 30-35 м/с. Данный параметр не указывается производителем, но его можно вычислить математическим методом, зная частоту вращения диска и его диаметр.

Выбирая станок для заточки цепей бензопил нужно обращать внимание на толщину, диаметр и скорость вращения диска

Следующим важным критерием является мощность станка. Этот показатель должен находиться в пределах 85-180 Вт, чего вполне достаточно. Это объясняется тем, что диск контактирует с металлическим зубцом несколько секунд, поэтому оборудование не нуждается в высокой мощности для качественного проведения процесса заточки.

Полезный совет! Если модель станка имеет мощность 400 Вт и более, данный параметр является избыточным. В таком случае данное приспособление рекомендуется использовать для затачивания ножей и любого слесарного инструмента.

При выборе для заточки цепей бензопил устройства следует обратить внимание на комплектацию оборудования. Помимо станка, в состав конструкции могут входить набор абразивных дисков различной толщины, шаблоны, проверочные калибры и прочие ключи

Важно! Станок в обязательном порядке должен иметь защитный экран, что является главным требованием техники безопасности

Покупая станок для заточки цепей, нужно обязательно проверить на отсутствие люфтов крепление двигателя и направляющей

Необходимо, чтобы станок был оснащен механизмами, облегчающими и ускоряющими процесс заточки, в виде устройства для натяжения цепи, синхронизатора автоматической фиксации зубцов при опускании диска заточки, механизма перемещения цепи и устройства для ее зажима. Станок может фиксироваться к горизонтальной части верстака или к вертикальной стене.

При выборе станка необходимо проверить место крепления двигателя и направляющей на отсутствие люфтов. Их наличие является свидетельством некачественного оборудования, неспособного идеально выдержать угол заточки цепи.

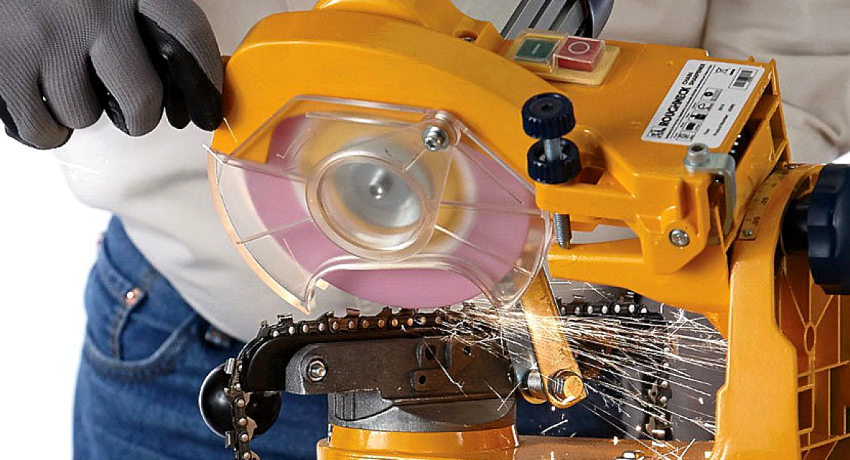

Заточка цепи бензопилы на станке

Покупать специальный станок для того, чтобы точить зубья режущей оснастки бензопил или электропил не могут себе позволить даже квалифицированные работники, занимающиеся валкой леса. Такое оборудование характеризуется высокой стоимостью, а к тому же, к его применению требуется соответствующая сноровка. Именно поэтому многие пильщики предпочитают периодически или регулярно сдавать цепь в мастерскую, где возможно профессионально занимаются ее заточкой, что маловероятно. Стоимость услуги около 100 рублей, но при этом исключается необходимость разбираться в тонкостях восстановления качества режущих кромок.

Специалисты рекомендуют прибегать к заточке цепи на специальном оборудовании только тогда, когда оснастка действительно запущена (если они потеряли свою форму). К примеру, пила давно не эксплуатировалась, и имеются характерные признаки не только снижения качества остроты кромки, но и признаки коррозии. Если регулярно осуществлять ручную заточку, то прибегать к помощи специального оборудования не понадобится.

Если вы все-таки обзавелись станком, стоимость которого составляет более пары тысяч рублей, то не помешает узнать достоинства такого способа:

  1. Высокая скорость выполнения работы — примерно 5 минут.
  2. Удобство — не нужно выбирать угол, контролировать уровень прижима и считать количество проходов напильником.
  3. Качество — каждый зуб получает высокую степень заточку (не во всех случаях).

Принцип заточки цепи на специальном станке заключается в том, что предварительно фиксируется оснастка в тисках инструмента. Чтобы наточить ее, понадобится обязательно снять с бензопилы. Далее закрепленная в тисках станка оснастка располагается под соответствующим углом (в зависимости от указателя). После этого осуществляется непосредственный контакт с вращающимся абразивным диском.

Ниже представлен процесс, как осуществляется заточка цепи на специализированном станке.

Это интересно! Многие ошибочно считают, что способ заточки на электрическом станке считается самым правильным, надежным и точным. В действительности это не нет, ведь привести к норме каждый зуб, и добиться их одинакового угла заточки на таком устройстве невозможно. Специально для этого используются ручные станки, более подробно о которых можно узнать ниже.

Инструменты для ручной заточки и их предназначение

Перед началом проведения работ, следует подготовить соответствующий перечень инструментов. Для ручной заточки используются напильники, которые идут в комплектации вместе с бензопилой. Как правило, инструмент поставляется с двумя напильниками, отличающиеся по форме:

круглый напильник предназначен для обработки основной кромки с последующим ее закруглением. Для таких работ выбираются инструменты, диаметр которых от 3,2 до 5,5 мм

Важно использовать такие напильники, которые имеют одинаковый диаметр по всей длине, а их насечки снимают стружку только в одном направлении (выбирать такие напильники лучше в специализированных магазинах);

 плоские напильники служат для того, чтобы сточить ограничители глубины. Именно от этих ограничителей зависит, насколько сильно оснастка будет входить в структуру древесины.

Относительно выбора напильника соответствующего диаметра для цепи: важно уделить этому фактору особое внимание. Диаметр прибора подбирается в зависимости от размера зуба, и выбирать наугад — это не правильно. Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников

Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников.

Таблица выбора диаметра напильников для заточки

Обзаведитесь этими двумя видами напильников, если хотите научиться правильно затачивать бензопильные цепи

Важно отметить, что ручным способом заточка выполняется намного чаще, чем машинным. Связано это хотя с тем, что при таком подходе снимается меньший слой металла, что в итоге отражается на ресурсе оснастки

Это интересно! Ошибочно мастера используют напильники, которые идут в комплекте для постоянной заточки цепей. Однако они также имеют свой срок службы, и рекомендуется регулярно в зависимости от частоты их эксплуатации менять.

Заточка цепей бензопил на станке

Заточка цепи инструмента средних размеров является достаточно длительной и занимает не менее 6–8 часов. В связи с этим имеет смысл использовать для решения поставленной задачи электроприборы.

Если заточка выполняется при помощи дрели, то её придётся использовать в сочетании с обычной насадкой «точильный камень». Но нужно позаботиться о том, чтобы ширина насадки соответствовала или немного превосходила плоскость лезвия зуба. В противном случае цепь будет заточена неравномерно.

Помимо этого, для обеспечения качественного выполнения заточки необходимо использовать точильный камень, поверхность которого не должна иметь неровностей, а также любых других дефектов.

Алгоритм действий к подготовке для заточки такого типа является следующим:

  1. Нужно ослабить винт, регулирующий цепной зажим.
  2. Затем требуется так настроить цепь, чтобы её зубья были направлены в сторону заточного элемента.
  3. В конце необходимо зафиксировать оборудование под определённым углом.

Если использовать для заточки стандартный камень, то придётся довести его при помощи шлифовки до необходимых размеров или же воспользоваться специальными шлифовальными камнями. Последние имеют меньшие размеры по сравнению с точильными, выполнены из менее прочного материала и довольно быстро вырабатывают свой рабочий ресурс.

В то же время из-за меньшей прочности исключается перегрев металла, а это позволяет стали оставаться такой же прочной. Если работа выполняется при помощи заточного камня, то необходимо делать паузы между каждыми 2–3 заточками зуба – они необходимы для охлаждения камня.

Причём для искусственного охлаждения использовать воду недопустимо, здесь возможен вариант с вентилятором или же прикладыванием заточного камня к кускам льда, предварительно завёрнутым в ветошь.

Учитывая, что заточный станок обладает достаточно большой мощностью, желательно, чтобы операцию по заточке на нём выполняли профессионалы. Если использовать обычный бытовой точильный станок, то он в состоянии вернуть былую остроту лишь верхней режущей кромке.

Такая ограниченность обусловлена размерами станка. Однако если применять станок лишь для заточки половины зубьев, то эта работа потребует в два раза меньше времени.

Советы специалистов

Если вы заинтересованы в точильно-шлифовальном станке, чтобы помимо заточки ножей и пил выполнять и ряд других операций, то лучше всего купить компактный маломощный агрегат, который будет по своим характеристикам схож с бормашиной стоматолога.

Этот станок не только имеет меньшие размеры, но и обладает разными функциями, поскольку его можно использовать для резьбы по дереву, металлу и камню. При необходимости его можно усовершенствовать, чтобы с его помощью можно было выполнять заточку мелких деталей.

Особую группу образуют специальные станки для заточки цепи бензопилы. Однако ввиду высокой стоимости покупка таких установок для рядового потребителя будет нецелесообразной.

У каждого инструмента рабочий ресурс ограничен, поэтому для продления срока его службы необходимо предпринимать определённые меры. В отношении бензопилы таковой является заточка цепи.

Естественно, не во всех случаях эта операция позволит вернуть пильному инструменту прежний уровень производительности. Поэтому прежде необходимо разобраться в причинах ухудшения работы, после чего можно переходить к выбору приспособления для заточки.

Используя для работы с деревянными изделиями цепные бензиновые или электрические пилы, через некоторое время отмечается постепенное снижение эффективности инструмента. Низкая точность выполнения реза, увод шины в сторону, мелкая пылеобразная стружка и даже остановка пилы — это признаки затупившейся цепи, что требует применения приспособления и станков для заточки цепей бензопил.

Зубья изнашиваются не только по причине попадания в зону работы пилы старых гвоздей, металлических предметов, абразива, но и просто в силу физического износа от работы в тяжёлых условия. Рез твёрдых пород дерева, плит ДСП, ДВП, OSV приводит к ускоренному износу режущего инструмента.

Как своими руками сделать станок для заточки цепей – основные нюансы работы

Чтобы понять, как сделать приспособление для заточки цепей своими руками, следует разобраться в принципиальной схеме. Корпус устройства имеет в своей конструкции станину, которая служит основанием для станка. В ней должны быть технологические отверстия. Сквозь них устанавливают монтажные болты и фиксируют оборудование к поверхности стола (верстака).

Принципиальная схема устройства заточного станка

Основание станка следует оснастить шиной поворотного типа с фиксаторами. На неё устанавливается и зажимается сегмент пильной цепи непосредственно перед заточкой.

Поворотная шина с пильной лентой в станке

Точильное приспособление следует установить на подвижном кронштейне и снабдить его электроприводом. Также необходимо сделать его поворотным и обеспечить возможность изменения регулировки угла реза. Многие мастера, изготавливающие своими руками заточной станок для цепей бензопил, используют для этих целей пружинный механизм. Чтобы обеспечить вращение шпинделя с кругом, следует использовать электромотор с возможностью подключения к бытовой сети в 220 В. Для работы в домашних условиях хватит мощности от 0,085 кВт.

Электропривод станка

Чтобы самодельный станок для заточки цепей нормально функционировал, следует укомплектовать его осветительным оборудованием. Для этих целей подойдёт лампа станочная либо светодиоды.
