Столярный угольник

Как правильно пользоваться

Наносить линии на заготовки с помощью инструмента несложно. Овладеть техникой может даже школьник. Принцип использования угольника зависит от поставленной задачи.

Обзор угольников в моей мастерской. Какой выбрать угольник.

Цель	Способ применения
Нанесение перпендикуляра	Приспособление укладывают к заготовке, совмещая острый угол с краем детали. Карандашом линия наносится вдоль стенки угольника со стороны прямого угла (квадратная часть прибора).
Проверка прямого угла, соединений под ∠ 90°	Прямой угол инструмента прикладывают к соединению или проверяемому участку детали. Наносят контрольную метку при выявлении несовпадений.
Создание линий под ∠ 45°	На рабочей поверхности обозначаются границы прямого угла. Интервал между выступающими точками следует разделить пополам, поставить метку. Остаётся только соединить её с центром.
Создание параллелей	Инструмент укладывают к краю детали, ставят разметку на нужном расстоянии. Переставляют угольник, соблюдая определённый интервал. Проводят ровную линию.
Нанесение различных углов	Ориентиром является прямой угол. Вначале делается метка на нужном значении, после проводится прямая линия из центра к поставленной точке.
Разметка для распила древесины	Приспособление укладывают на заготовку, фиксируют его струбциной. Карандашом проводят параллельную катету линию, обозначающую будущий срез.

Использование изобретения Свенсона

Правила применения угольника Свенсона несколько отличаются от обычного инструмента. Чтобы измерить степень наклона в градусах, ориентируются на гипотенузу. Для использования его в качестве транспортира следует установить упор в деталь, определить нужный угол, нанести разметку.

Применение в качестве направляющей предусматривает фиксацию инструмента на детали струбциной. После этого пилой осуществляют проход вдоль контрольной линии.

Для создания круга угольник устанавливают в начальной точке и фиксируют его. В плоскость с нужным значением ставят грифель карандаша. В процессе проворачивания приспособления Свенсона образуется окружность заданной величины.

При отсутствии опыта рекомендуется обратиться за помощью к профессионалу. Достаточно нескольких минут для наглядного обзора способов применения столярного угольника.

Виды угольников

Простейший плотницкий угольник состоит из пластины с разметкой, жестко зафиксированной в ручке под углом 90°.

Изделия различаются как размерами (длина линейки от 6 до 160 см) так и материалами из которого изготавливается колодка-основание (дерево, металл, пластик). Распространенное название – «уголок».

Для замера и выставления различных по величине углов используется столярное приспособление «малка». Основное отличие от уголка состоит в возможности перемещать линейку (перо) под углом к ручке. Особенность позволяет измерять имеющийся угол и переносить его на заготовку или точный измерительный прибор.   Относительное расположение колодки и пера фиксируется винтом и гайкой «барашком». Столярный прибор, впервые появившийся у плотников, стали активно использовать строители, монтажники, представители других профессий. Изготавливается из дерева и металла.

В разностороннем столярном угольнике низ колодки и дальняя граница линейки соединены между собой дополнительной пластиной. В результате образуется жесткая треугольная конструкция. Чаще всего применяются изделия, в которых соотношения длины линейки и рукоятки треугольника 1:1. Соотношение углов 90°:45°:45°. Угольник разносторонний (соотношение длины линейки и колодки 2:1) позволяет производить разметку с другими градусами – 90°:60°:30°.  Как правило, изготавливаются из нержавеющей стали, реже из алюминия. В некоторых случаях измерительная шкала наносится не только на рабочую пластину, но и на соединительную планку. Иногда длинная сторона (гипотенуза) используется как датчик-транспортир. Линии разметки соответствуют величине градусов треугольника, вершина которого находится в точке пересечения основной рабочей поверхности и рукоятки.

Разновидностью угольника является столярный ерунок. Его назначение – разметка углов в 45° и 135°. В колодку вставляется пластина под углом в 45°.

Чтобы найти центр деревянной детали цилиндрической формы используют угольник-центроискатель. К классической конструкции добавляют линейку, одна из граней которой делит прямой угол угольника на 2 равные части (является биссектрисой).

На некоторые столярные уголки «навешивают» дополнительное оборудование: пузырьковый уровень, держатель для чертежных работ. Линейка может перемещаться относительно рукоятки. Возрастает функциональность прибора. С его помощью можно не только измерять размер заготовки, но производить разметку изделия в любой плоскости с большой точностью. Модификация делает столярное рабочее приспособление универсальным (комбинированным).

Как правильно выбрать угольник для работы

Зная, какие виды и типы угольников бывают, можно приступать к выбору инструмента. Если планируется эксплуатировать устройство в домашней мастерской, тогда вовсе не обязательно покупать эталонный уголок. Для дома используются инструменты с классом точности 2

При выборе также важно учитывать следующие рекомендации:

1. Размер — чем длиннее стороны уголка, тем выше точность измерений. Если планируется определять углы больших конструкций, тогда стоит выбирать устройства с длиной направляющих до 6 метров. Если прибор используется для разметки керамической плитки ли кирпича, то для этого подходят устройства длиной 15-30 см
2. Угол измерения — если планируется эксплуатация прибора для разметки перпендикулярных сторон, тогда нужно выбирать недорогие варианты классических угольников с неподвижным соединением
3. Наличие разметки — позволяет использовать инструмент не только для разметки перпендикуляров, но еще и в качестве линейки
4. Качество фиксации — чем длиннее направляющие прибора, тем толще они должны быть. Если длина линейки будет большая, но при этом она будет тонкой, то это приведет к большой погрешности измерения
5. Материал изготовления — не всегда металлические угольники удобны в применении, поэтому нужно перед покупкой нужно опробовать прибор. Некоторые мастера предпочитают пользоваться деревянными или пластиковыми приборами

С применением инструмента не возникает никаких трудностей. Для этого необходимо приложить инструмент к плоскости, и провести перпендикулярную линию. Если осуществляется проверка точности прямого угла, тогда торцевой частью инструмент прикладывается к двум перпендикулярным поверхностям, и выполняется проверка.

Стоимость угольника зависит от материала изготовления, длины, толщины направляющих и качества исполнения. Это незаменимый инструмент, который должен быть не только в арсенале специалистов, но и домашних мастеров.

В завершении надо отметить, что угольник — простейший инструмент, который прост в применении, и при этом позволяет изготовить конструкцию с соблюдением высокой точности прямых углов. Причем инструмент предназначен не только для контроля внутренних углов различных соединений, но и наружных.

Публикации по теме

Как отремонтировать лазерный уровень самостоятельно или сколько стоит ремонт

Индикаторная отвертка и ее применение

Как пользоваться токоизмерительными клещами: конструкция, назначение виды

Виды строительного правила: рекомендации по их применению

Устройство инструмента

Угольник является измерительным атрибутом. Он состоит из 2-х линеек, которые закреплены между собой под углом 900. Используют его в самых разных отраслях. Особенно он популярен в строительном, столярном и слесарном производстве, необходим для нанесения на заготовки прямых линий, расположенных под углом 900.

Используется также в качестве поверочного устройства. Прибор многофункционален. С его помощью можно наносить линии под любым углом. Им проверяют поверхности на соблюдение перпендикуляра.

Основным достоинством измерительного прибора является простая конструкция. Устройство имеет низкую цену. При желании, его можно изготовить своими руками. Для этого понадобятся 2 линейки, которые соединяются на концах в строго перпендикулярном расположении. Инструмент поможет наносить не только не только линии под прямым углом, но и параллельную разметку.

Материал изготовления

Для производства используются разные составляющие. Изготовителями применяется пластик, металл и дерево. Самым надежным материалом считается металл. Такие модели обладают достаточной прочностью. Они не подвержены деформации. Этот момент очень важен в строительной сфере. На одной или двух сторон приспособления расположены измерительные шкалы. Они предназначены для нанесения разметки и контроля расстояния.

Длина линеек разнится, этот показатель варьируется от 60 до 1600 мм, все зависит от сферы применения изделия. Обычно инструмент имеет форму в виде буквы Г. Поэтому дома многие называют устройство уголком. В продаже можно увидеть универсальное устройство. Оно имеет на стыке шарнирное соединение. Это дает возможность выставить не только перпендикуляр. Называется инструмент малкой. Для производства металлических уголков используются такие марки стали, как Х, У8А, ШХ15, 9Х.

Качественный инструмент должен проходить температурную обработку. Это позволяет получить высокую твердость, что положительно сказывается на эксплуатации приспособления. Бывают 3 класса точности (0, 1, 2). Самым лучшим считается нулевой показатель. Такой инструмент применяется для поверочных работ. Метрологические лаборатории их тоже используют. Модели с первым классом погрешности пользуются успехом в строительной отрасли, слесарном и столярном деле. Второй класс имеет неточности в работе. Его обычно приобретают для эксплуатации в домашних условиях.

2а. ПРАВИЛА ПРИЕМКИ

2а.1. Для проверки соответствия угольников требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль, периодические испытания и испытания на надежность.

(Измененная редакция, Изм. № 3).

2а.2. При приемочном контроле каждый угольник проверяют на соответствие требованиям пп. 2.1- 2.7, 2.9- 2.11.

2а.3. Периодические испытания проводят не реже раза в три года. Периодическим испытаниям подвергают не менее трех угольников, из числа прошедших приемочный контроль, на соответствие всем требованиям настоящего стандарта.

При этом показатели п. 2.17 подтверждаются результатами анализа подконтрольной эксплуатации не менее пяти угольников. Результаты анализа подконтрольной эксплуатации считают положительными, если: среднее значение полного срока службы контролируемых угольников не менее 5 лет ( п. 2.17), все контролируемые угольники не достигнут предельного состояния в течение 2,5 лет ( п. 2.17).

Если при испытаниях обнаружено, что угольники соответствуют всем требованиям настоящего стандарта, результаты периодических испытаний считают удовлетворительными.

(Измененная редакция, Изм. № 3, 4).

Угольник Свенсона.: Инструкция на русском метрического треугольника: как выбрать +Видео

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Создание угольника Свенсона

Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.

В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.

Описание угольника Свенсона

Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:

• уровня;
• угольника;
• транспортира;
• угломера;
• разметочного инструмента;
• упора для электроинструмента и многого другого.

Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.

Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).

Многофункциональность угольника Свенсона

Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.

Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.

В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.

Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.

Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.

Покупка на Алиэкспресс: обзор угольника Свенсона

Различные модели прибора имеет различное качество и функциональность, поэтому в данном случае мы рассмотрим конкретный вариант с Алиэкспресса.

На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?

Выполнен он несколько грубовато, зато прочно и надежно, толщина его подошвы примерно 5 мм, а пластины около этого показателя. Устройство изготовлено штамповочным способом и окрашено краской в черный цвет. Материал похож на сплав алюминия.

Гипотенуза и катет прибора отфрезированы.

В материале выбиты необходимые отметки – цифры, деления и риски. Они закрашены белой краской, их глубина составляет около половины миллиметра. Оригинально выполненное изделие имеет более аккуратную разметку – четче и глубже. Краска на приборе держится хорошо. Даже при если постучать по нему киянкой (для проверки) она не отваливается, изделие не деформируется.

Но на полученном угольнике (новом!) имеются места с уже немного содранной краской. Возможно, она изначально была неравномерно нанесена.

Проведенное измерение прямого угла убедило в его точности. Проверка проводилась с помощью слесарного металлического приспособления, и методом переворота угольника.

Что можно сказать о подошве изделия?

Она не является идеально ровной, в плоскость и угол ее не фрезеровали. В ней имеется маленький прогиб, который, возможно, появился в результате штамповки. Он совсем небольшой, составляет не более полмиллиметра. Зато нанесенная сантиметровая разметка поражает своей точностью.

Решить можете только вы сами.

Это прочный столярный угольник Свенсона, имеющий вдобавок отдельные возможности и функции.

Покупать такой аналог или оригинальный инструмент – дело хозяйское, сугубо личное.

Выбор угольников

Поверочные угольники представлены в специализированных торговых сетях в нескольких вариантах. Пожалуй, самый распространенный – это стальной слесарный угольник с широким основанием, изготавливаемый из инструментальной стали. Из габбро-диабаза изготавливаются угольники с широким основанием гранитные. Они имеют более высокую твердость, нежели стальные и не подвержены коррозии. Существуют угольники поверочные брусковые из твердокаменных пород. Все эти приборы производятся в соответствии с ГОСТом. Стандарты угольников брусковых предусматривают кроме допуска перпендикулярности допуски плоскостей измерительных и опорных поверхностей. Угольники с гибкой металлической линейкой представлены в самом большом ассортименте и используются чаще остальных форм. Собственно, множество модификаций инструмента имеют одну суть и одно предназначение.

Если проводимые работы требуют обязательного применения поверочного угольника, значит с его приобретением не стоит задерживаться. Поскольку угольники представлены в различных размерах, то следует учитывать масштабность предстоящих работ. Если нужно измерить какие-то детали в собираемом инструменте или проверить качество внутренней отделки при ремонте, то подойдет мелкий или средних размеров инструмент. Если же контролироваться будут крупные внешние конструкции, то и угольник должен быть соответствующий, массивный. Особенно это касается больших строительных площадей.

Для работ с мелкими конструкциями существуют малые модели поверочных угольников. Шкала на них имеет миллиметровую разметку, а вес колеблется от 70 до 100 г. Такие «малыши» очень востребованы при слесарных работах.

Выбирать угольник в специализированном магазине рекомендуется с помощью обычного бумажного листа стандартом А4. Этот листок, сложенный ровно пополам будет безупречным контролером идеальность прямого угла.

Кроме точности угла нужно проверить и качество поверочного угольника. Случается, что на дешевом экземпляре сантиметровые и миллиметровые деления нанесены так, что сотрутся при первом же применении. Поэтому, нужно убедиться, что разметка хорошо держится. Шкала обычно наносится на рабочую часть угольника. Но мастера, часто пользующиеся инструментом, считают, что удобство придает и наличие шкалы на самой ручке.

Очень важен материал, из которого изготовлена ручка инструмента. Деревянная модель надежно держится в руке. А вот металлическая и пластиковая требуют резиновых вставок во избежание скольжения пальцев. Обязательно надо подержать покупаемый инструмент в руках, чтобы понять, удобно ли будет с ним работать. Неудобный в использовании инструмент может привести к погрешностям в измерениях.

Приобретаемый инструмент должен быть крепким, с хорошо подогнанными элементами. Если линейка по отношению к ручке «ходит ходуном», такую модель надо оставить на полке магазина. Не стоит гнаться за дешевизной. Угольник должен быть надежным и послужить долго. Материал, из которого изготовлен инструмент, не должен быть восприимчив к каким-либо внешним воздействиям. Большие модели поверочных угольников предназначены для работ на улице, поэтому на них не должна действовать влага.

Существуют очень удобные модели поверочных угольников, снабженные контрольной ампулой с жидкостью. Она делает измерение идеально точным, не допуская малейших отклонений от плоскости. Такая модель предусматривает совмещение в одном инструменте строительного уровня и поверочного угольника. Это очень удобно, так как за один раз в руках находятся сразу два измерительных прибора.

Инструменты, проверенные временем!

С древних времен мастера, работающие с камнем и деревом, пользовались измерительным прибором, названным впоследствии линейкой. В помощь к ней для разметки материала и проверки соответствия расчетам со временем добавилось еще одно устройство – две линейки, скрещенные строго под прямым углом. Оба эти инструмента за много веков претерпели немало изменений, но сути своей не поменяли: они помогают мастеру размечать площадку, материалы, детали, а потом контролировать ход и качество работ.

Угольник даже нашел своё место в истории: вместе с циркулем его считают символом работы каменщиков и плотников, есть связь и с церковным учением – атрибутами покровительствующего строителям апостола Фомы называют именно линейку и угольник, да и масоны его именуют одним из своих символов.

Арифметику и геометрию, вернее их образ, в семи свободных искусствах олицетворял именно угольник. Ну, а мы с вами с ним хорошо знакомы как раз благодаря этим наукам и школьным урокам математики. Деревянные, пластиковые или металлические школьные угольники традиционно треугольной формы, равнобедренные с двумя углами по 45 градусов или разносторонние по 30 и 60 градусов. Без них выполнение заданий и представить себе невозможно. Во взрослой жизни цели и задачи у них те же, а вот роль гораздо масштабнее.

Неожиданное применение школьного угольника!

Мы все привыкли использовать школьный деревянный равнобедренный угольник исключительно для занятий по геометрии или черчению, а возможности его, как выясняется, могут быть значительно шире. Вот, например, нет у вас под рукой строительного уровня, а оценить степень горизонтальности поверхности все-таки необходимо, причем времени на поиски специального устройства у вас попросту не хватает. Что делать? На выручку приходит смекалка, школьный угольник и подручные материалы: крепкая нить, рыболовное остроносое грузило из папиного или дедушкиного арсенала.

Итак, приступаем: один конец нитки привязываем к ушку грузика, а второй крепим к вершине равнобедренного треугольника так, чтобы острый конец грузила выполнял бы роль указателя у отметки, сделанной строго посередине длинной стороны треугольника. По сути, делаем небольшой отвес, размещенный внутри треугольника. Пару минут – и устройство готово! Помещаем его на проверяемую поверхность и по отклонению остроносого указателя определяем степень отклонения от горизонтали.

1. 5
2. 4
3. 3
4. 2
5. 1

Выбор угольников

Поверочные угольники представлены в специализированных торговых сетях в нескольких вариантах. Пожалуй, самый распространенный – это стальной слесарный угольник с широким основанием, изготавливаемый из инструментальной стали. Из габбро-диабаза изготавливаются угольники с широким основанием гранитные. Они имеют более высокую твердость, нежели стальные и не подвержены коррозии. Существуют угольники поверочные брусковые из твердокаменных пород. Все эти приборы производятся в соответствии с ГОСТом. Стандарты угольников брусковых предусматривают кроме допуска перпендикулярности допуски плоскостей измерительных и опорных поверхностей. Угольники с гибкой металлической линейкой представлены в самом большом ассортименте и используются чаще остальных форм. Собственно, множество модификаций инструмента имеют одну суть и одно предназначение.

Если проводимые работы требуют обязательного применения поверочного угольника, значит с его приобретением не стоит задерживаться. Поскольку угольники представлены в различных размерах, то следует учитывать масштабность предстоящих работ. Если нужно измерить какие-то детали в собираемом инструменте или проверить качество внутренней отделки при ремонте, то подойдет мелкий или средних размеров инструмент. Если же контролироваться будут крупные внешние конструкции, то и угольник должен быть соответствующий, массивный. Особенно это касается больших строительных площадей.

Для работ с мелкими конструкциями существуют малые модели поверочных угольников. Шкала на них имеет миллиметровую разметку, а вес колеблется от 70 до 100 г. Такие «малыши» очень востребованы при слесарных работах.

Выбирать угольник в специализированном магазине рекомендуется с помощью обычного бумажного листа стандартом А4. Этот листок, сложенный ровно пополам будет безупречным контролером идеальность прямого угла.

Кроме точности угла нужно проверить и качество поверочного угольника. Случается, что на дешевом экземпляре сантиметровые и миллиметровые деления нанесены так, что сотрутся при первом же применении. Поэтому, нужно убедиться, что разметка хорошо держится. Шкала обычно наносится на рабочую часть угольника. Но мастера, часто пользующиеся инструментом, считают, что удобство придает и наличие шкалы на самой ручке.

Очень важен материал, из которого изготовлена ручка инструмента. Деревянная модель надежно держится в руке. А вот металлическая и пластиковая требуют резиновых вставок во избежание скольжения пальцев. Обязательно надо подержать покупаемый инструмент в руках, чтобы понять, удобно ли будет с ним работать. Неудобный в использовании инструмент может привести к погрешностям в измерениях.

Приобретаемый инструмент должен быть крепким, с хорошо подогнанными элементами. Если линейка по отношению к ручке «ходит ходуном», такую модель надо оставить на полке магазина. Не стоит гнаться за дешевизной. Угольник должен быть надежным и послужить долго. Материал, из которого изготовлен инструмент, не должен быть восприимчив к каким-либо внешним воздействиям. Большие модели поверочных угольников предназначены для работ на улице, поэтому на них не должна действовать влага.

Существуют очень удобные модели поверочных угольников, снабженные контрольной ампулой с жидкостью. Она делает измерение идеально точным, не допуская малейших отклонений от плоскости. Такая модель предусматривает совмещение в одном инструменте строительного уровня и поверочного угольника. Это очень удобно, так как за один раз в руках находятся сразу два измерительных прибора.

Металлический угольник комбинированный

Широко используется угольник комбинированный, он имеет двухстороннюю разметку. Такая конструкция позволяет измерять, контролировать любые углы. В этот механизм встроен пузырьковый уровень, имеет преимущества перед пользователем:

• разметка внешних и внутренних углов;
• широкий диапазон измерений от 20 до 170 градусов;
• позволяет одновременно видеть несколько углов;
• можно комбинировать различные позиции;
• легко собирается и разбирается.

Как правильно выбрать металлический уголок

листом

Удобнее инструмент с нанесением измерительных делений с двойной шкалой. Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции.

Существует много разновидностей слесарного металлического уголка. Он есть маленьких и больших размеров, выбираем по назначению. Выпускаются модели с элементом уровня, индикатор уровня вставляется в одну из плоскостей, удобен в использовании, одновременно проверяет правильность угла и уровень поверхности.

Угольники подразделяют по классу точности, изготавливаются три класса: 0; 1; 2. Обозначение — О, наиболее высокоточные.

УП 100*60 Кл.1 расшифровывается так: угольник поверочный имеет размер 100 мм на 60 мм, класс точности № 1. Так маркируется измерительный инструмент.

Металлические уголки готовят из:

1. инструментальной легированной стали;
2. цементируемой стали;
3. углеродистой стали.

Цена уголка зависит от стоимости материала.

Металлические уголки отличаются не только плоскостями, но и значением углов в градусах 45, 60, 90, 129, 30, 120. Остальные значения углов выполняют шаблонными вариантами.

Критерии выбора

При покупке инструмента нужно учитывать его основные технические параметры.

Производитель

Гарантией точности и долговечности угольника является покупка качественного инструмента. Выбрать такой вариант можно при рассмотрении моделей известных торговых марок:

• Matrix;
• Энкор;
• STAYER;
• ЗУБР;
• Вихрь;
• KRAFTOOL;
• FIT;

Длина и ширина

Размеры элементов угольника могут быть разные. Наиболее точные замеры снимаются с применением инструмента с длинными сторонами. Для домашнего использования достаточно 150-300 мм. Для выполнения разных видов работ лучше выбрать прибор до 600 мм. Профессионалам больше подойдут модели до 1000-1720 мм.

Диапазон показателей длинной стороны – 90-1720 мм, короткой – 25-1220 мм.

Особенности конструкции

Любой угольник имеет выставленный прямой угол. Путём усовершенствования классического варианта были разработаны следующие модификации:

• складной инструмент;
• с транспортиром;
• с уровнем;
• с двухсторонней разметкой.

В одной модели могут совмещаться функции линейки, рейсмуса, ерунка, малки, уровня и других приспособлений.

Материал

Измерители бывают алюминиевыми, стальными, сделанными из нержавейки, и с чугунным основанием. Высокой прочностью характеризуются два последних вида. Алюминий имеет низкую жёсткость, что может повысить процент погрешности при нанесении разметки. Современные алюминиевые модели лишены такого недостатка благодаря использованию экструдированного профилированного материала.

Угломер Kraftool 34290

Шкала

На линейку инструмента могут наноситься деления шкалы. Чаще всего используется один из вариантов:

• метрическая (числа идут по рангам, разделяются интервалами, определено строгое положение нулевой точки, величины имеют абсолютные значения);
• дюймовая.

Встречаются также модели с двойной шкалой. Разметки в них наносятся на разные края линейки.

Класс точности

Измерителям присваивается определённый класс точности. В классификацию входят три класса: 0; 1,0; 2,0. Самым точным считается нулевой класс.

Длина в сложенном виде

При покупке складной конструкции нужно учитывать длину инструмента в сложенном виде. Это облегчит транспортировку

Стоит обратить внимание также на качество фиксации линеек. Малейший люфт искажает данные

Диапазон длины большой стороны представлен значениями от 60 мм до 1600 мм. Складные модели, как правило, способны уменьшаться вдвое.

Вес

Единицей измерения являются граммы. Чем легче инструмент, тем удобней с ним работать. Однако не все облегчённые материалы отличаются высокой жёсткостью, долговечностью. Любые деформации провоцируют погрешности при разметке. Поэтому при выборе модели нужно учитывать не только вес, но и жёсткость.

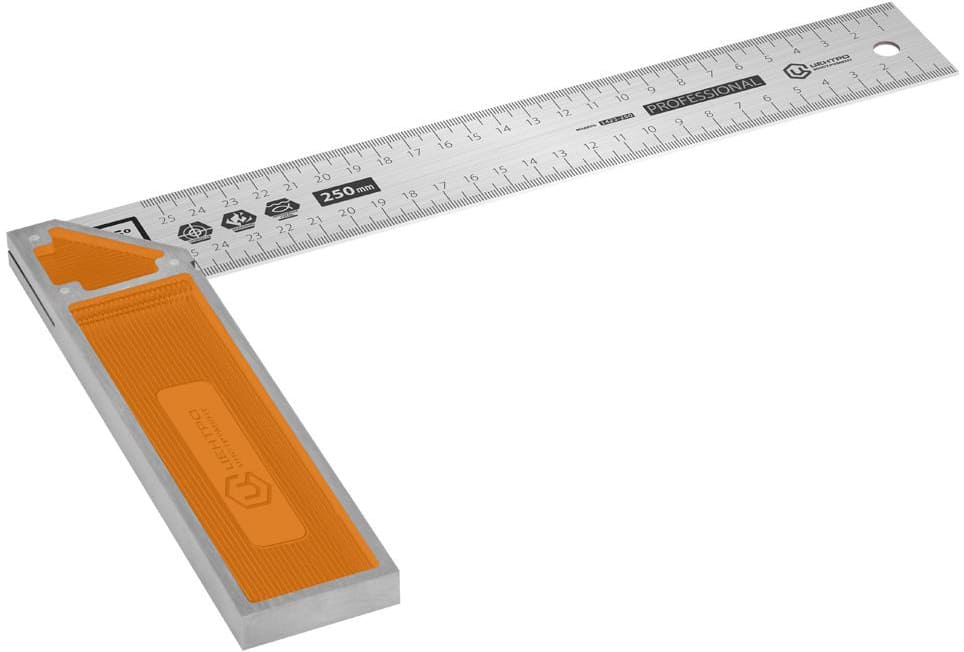

Столярный угольник

Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.

Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.

Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.

Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

Какие бывают

Инструмент выпускается разных видов, предопределяющих его назначение.

Столярный

Предназначен для выполнения столярных работ. Длинная часть измерителя составляет 10 см-10 м. Выпускается в разных вариантах. Пользуются популярностью следующие модели:

• угольник Свенсона – применяется в столярно-плотницких работах, имеет форму треугольника, есть разметка транспортира;
• обычный – короткая часть толще длинной, что обеспечивает хороший упор;
• разметочный – в плоскости обоих элементов имеются перфорации, дополнительная пластиковая накладка выполняет функцию упор, внутренний угол оснащён транспортиром.

Угольник слесарный с широким основанием УШ 100х60 GRIFF

Слесарный

Конструкция представляет собой 2 линейки, соединённые между собой под ∠ 90°. Изготавливается прибор из стали, что исключает изменение значений при механическом воздействии. Выпускается в нескольких вариантах.

Тип	Особенность	Назначение
УЛ	заостренные кромки	для лекал
УЛП	плоские элементы	для лекал
УЛЦ	цилиндрическая форма	применяют в метрологии
УП	монолитный угол	для слесарных работ
УШ	широкое основание на короткой стороне	для сборки и контроля прямых углов

Угольник поверочный УП 60х40 кл.1 ЧИЗ

Поверочный

Выпускается измерители данного вида в разных вариантах. Отличаются они назначением и устройством. Встречаются обычные цельнолитые модели и конструкции с шарнирными соединениями. Благодаря дополнительным элементам удаётся настроить в приборе нужный угол. Некоторые угольники на рукоятке имеют уровень и держатель, что расширяет область применения инструмента.

Магнитный угольник START SM1601

Универсальные разновидности

Пользуются большим спросом универсальные модели, которые походят для столярных и строительных работ.

1. Разработка Свенсона. Изначально инструмент использовался для монтажа стропильных систем. Благодаря многофункциональности круг задач существенно расширился. Среди основных функций: замер и подгонка заготовок, разметка линий, углов, контроль отвеса, упор для ручной пилы, перенос линий с проекта на деталь, проверка ровности уровнем и др.
2. Малка. Конструкция состоит из двух линеек, соединённых между собой зажимным винтом. Один элемент имеет большую толщину, что позволяет применять его для упора. Используется прибор для создания прямых и параллельных линий, переносов углов. Некоторые модели содержат на длинной стороне шкалу, помогающую определить значение угла.
3. Столярный ерунок. Это узкопрофильный прибор, представляющий собой колодку с вмонтированной линейкой. Вставная деталь обозначает углы 45 и 135 градусов. Основные функции: формирование ровной торцовки деталей, создание ровного стыка.

Покупка качественного угольника в приоритете у мастеров. Профессионалы зачастую выполняют разные задачи одним видом измерителя.
