Как смастерить столярный верстак своими руками?

Необходимые материалы

В зависимости от площади, которой вы располагаете, самостоятельно можно сделать следующие виды верстаков.

Мобильный. Такой стол не займет много места, но и рабочая площадь у него совсем небольшая, даже если сделать его складным. Весит он немного (не более 30 кг), столешница зачастую сделана из фанеры, МДФ или листа ДСП. Из его плюсов можно отметить то, что его легко можно переместить на другую рабочую площадь. Из минусов – места для хранения инструментов нет. Основное предназначение – мелкая работа с деревянными заготовками.

Для домашней мастерской удобнее всего изготовить стационарный деревянный верстак плотника с основанием из металла или дерева. Для этого нам понадобятся следующие материалы.

• Сухие доски из твердых пород древесины толщиной 6-7 см и шириной 15-20 см. Конечно, будет просто замечательно, если получится найти пиломатериал из бука, ясеня, клена или граба, но если нет, то тогда делайте стол из сосновой доски.
• Бруски 50х50 для изготовления деревянной опоры.

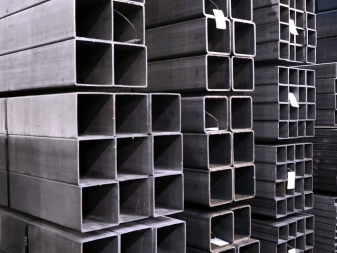

• Профильная труба для изготовления металлической опоры.
• Металлический уголок на раму.
• Любой столярный клей.
• Саморезы и болты для сборки верстака.

Особенности конструкции

Начинать самостоятельно непростой процесс по изготовлению слесарных тисов в домашних условиях имеет практический смысл из-за достижения больших преимуществ. Такой необходимый инструмент:

• пригодится всем, кто увлекается творчеством по металлу – столярным, слесарным делом;
• понадобится в квартире, на даче, в своем доме;
• позволяет выполнять с высокой точностью разные работы – обработку поверхностей, удаление заусениц, сверловку, снятие фасок и прочее.

Дополнительная мотивация изготовления слесарных тисков своими руками – экономия средств. Готовые изделия, которые продаются в магазинах, стоят дорого.

Слесарные тиски, установленные в различных заводских мастерских, состоят из конструкционного чугуна (станина) и инструментальной стали (упорный винт, ручка, прижимные губки, болты, гайки и прочие крепежи). В силу технологических и объективных сложностей изготовить нужный инструмент для дома из перечисленных выше сплавов не представляется возможным. Поэтому домашним умельцам приходится искать альтернативу, выбирая конструкцию, где применение чугуна необязательно.

Чтобы понимать, как сделать мощные слесарные тисы без постороннего участия для собственных нужд, человек должен знать устройство стандартных образцов, установленных на заводах, фабриках, а также специфику работы таких приспособлений. Конструкционно слесарные тиски состоят из нескольких основных частей:

• основание;
• подвижная и неподвижная губки;
• параллельные сменные пластины;
• упорный и прижимной винты;
• внутренняя гайка;
• ручка.

В популярных моделях заводских тисков предусмотрен механизм поворота на определенное количество градусов. Для домашних модификаций он не представляет большого интереса, поэтому народные умельцы, изготавливающие тиски для собственных потребностей, обходятся без такого распространенного усовершенствования.

Мастер перед началом требуемых действий при помощи длинной ручки отводит назад подвижный механизм со сменной металлической пластиной. Далее вставляет в образовавшийся зазор деталь, заготовку и начинает закручивать мобильную часть тисков до упора, с зажимом, прилагая характерные усилия.

Регулирование слесарных тисков вперед/назад при помощи подвижной губки осуществляется за счет длинного винта с дюймовой или трапецеидальной резьбой, с крупным шагом, который последовательно движется внутри неподвижной гайки, установленной в корпусе. Поворот механического устройства выполняется после ослабления прижимного винта и осуществляется мастером посредством необходимых усилий.

Некоторые мужчины с целью экономии финансов и личного времени изготавливают миниатюрные слесарные тиски из подручных инструментов. Наиболее известный вариант несложного приспособления, используемого в домашних условиях, – усовершенствование плоскогубцев. В прижимных губках сверлится сквозное отверстие, нарезается резьба. В подготовленное отверстие с одной стороны вкручивается болт, а с другой – накручивается гайка. В процессе работы деталь вставляется между губок и зажимается парой болт/гайка. Трудно доказать все преимущества мобильной конструкции, потому что для достижения комфорта и безопасности все-таки лучше использовать стационарные тиски.

Инструкция по изготовлению верстака

Поскольку каждый делает стол «для себя», приводить в статье точные методики нецелесообразно. Но общий алгоритм для разных конструкций одинаковый.

После всей подготовки и изготовления чертежей приступаем к сварке нашего будущего верстака.

Металлического

Начать можно с изготовления столешницы.

1. Сделайте деревянный щит толщиной 4–6 см. Он нужен для амортизации ударов и тишины при работе. Сначала просушите древесину, а затем пропитайте её средствами от гнили и жуков-короедов.
2. При желании в нижней части присоедините полосы толстой резины по всему контуру.
3. Накройте щит металлическим листом и зафиксируйте его саморезами.

После этого изготавливаем каркас.

1. Разрежьте прокат или круглую трубу на части необходимой длины. Желательно сразу убрать заусенцы и скруглить острые грани. Каркас можно сделать из уголка размером 20х20х3 мм.
2. Будет правильно, если предварительно вы зачистите металл от грязи и ржавчины.
3. Сварите все отрезки в нужной конфигурации. Для прочности на сварные швы навариваются дополнительные накладки или делаются распорки.

После монтажа основных элементов наварите продольные и поперечные полосы. Чем их больше, тем лучше, с точки зрения прочности.

Из уголка сделайте направляющие для ящиков.

Зафиксируйте столешницу в верхней части верстака. Это можно сделать болтами или сваркой. При этом лучше сначала наложите столешницу и тогда сверлите отверстия. Иначе при монтаже они могут сильно не совпасть, и их придётся сверлить заново.

Для безопасной работы на верстаке нужно использовать болты с потайной головкой. Углубления для них делаются зенковкой или большим сверлом (им нужно снять фаску под головку болта).

Зачистите все швы. Они должны быть аккуратными и не иметь капель металла.

Основное правило – длина и площадь сварного шва при стыковке деталей должна быть наибольшей. Для этого можно сделать дополнительные пропилы или фаски в свариваемых элементах.

Добавьте менее ответственные детали.

• Если ваш верстак будет с полкой, для неё понадобится лист фанеры или ДСП.
• Из дерева или тонкого металла сделайте ящики для инструментов. Их размер зависит от ваших предпочтений. Не забудьте вырезать или приварить ручки, чтобы их можно было выдвинуть.

Инструменты закрепляются на колышках или гвоздиках.

Далее, покройте металлические части грунтовкой в 2 слоя, а затем краской. Столешницу обработайте преобразователем ржавчины.

Более наглядно процесс работы показан на видео.

А если вам нужна менее монументальная конструкция, можно изготовить верстак из дерева.

Деревянного

Такой верстак больше подходит для столярных работ, чем для слесарных. Даже самое прочное дерево не выдержит больших нагрузок, поэтому можно сделать металлический каркас и деревянную столешницу.

Чисто деревянный верстак проще изготовить и стоить он будет дешевле. Вот примерно как он выглядит.

При работе обратите внимание на некоторые особенности

• Бруски соединяются уголками или винтами.
• Соединение получится более прочным, если болты будут проходить насквозь и заканчиваться гайкой.
• Не забывайте подкладывать шайбы.
• Дерево должно быть хорошо просушенным. Работа с сырым не допускается.
• Все части такого верстака нужно покрыть антибактериальным составом и средством от жуков-короедов.

Такой верстак может быть складным (но прочность снизится ещё больше)

В таком случае нужно особое внимание уделить шарнирам

1. Просверлите в деталях большее отверстие, чем скрепляющий болт.
2. Вставьте в него металлическую трубку. Её концы должны выступать на 1–2 мм.
3. Между деревянными планками желательно положить стальную шайбу.
4. Затем соедините эти элементы болтом. Подложите широкие шайбы под болт и гайку.
5. Накрутите контргайку или застопорите разъёмное соединение другим способом.

Вот варианты таких станков.

Не забывайте, что деревянные конструкции требуют ухода. На них не должно попадать машинное масло, растворители и другие агрессивные вещества. Да и нужно периодически смотреть, что гайки не раскрутились. Металлические верстаки такой заботы не требуют.

После сборки приступаем к обустройству нашего нового верстака.

Требования безопасности к самодельной конструкции верстака

Любая конструкция должна быть в первую очередь безопасна, а затем функциональна и практична.

Работа на верстаке несет в себе потенциальную опасность, поэтому он должен соответствовать следующим требованиям:

Верстак должен надежно фиксироваться на полу и не шататься в процессе работы.
Стол, оббитый листовой сталью, должен оснащаться с защитной сеткой высотой не менее 1 метра, проходящей по всей длине верстака.
Рабочее место должно проектироваться удобно и эргономично: все под рукой и ничего не мешает рабочему процессу.
Углы столешницы не должны иметь острых кромок.
Клинья в отверстиях должны крепиться прочно, но не так плотно, чтобы не сколоть края. Отверстия выполняются одинакового размера.
Винты хорошо смазаны, дабы обеспечить плавное перемещение ходовых частей верстака. Их делают металлическими, реже деревянными

По окончанию работы их следует немного ослабить и держать в незатянутом положении.
Поверхность столешницы шлифуется, важно добиться гладкости, отсутствия дефектов. Рабочая поверхность должна постоянно чиститься от стружки и масла.
Следите за чистотой пола рядом с верстаком, в противном случае возможны травмы.
На губках тисков должны присутствовать мягкие прокладки, обеспечивающие надежную фиксацию заготовок.
Используя несколько тисков, следует располагать их на расстоянии не меньше одного метра друг от друга.
Необходимо использовать виброгасящие прокладки из резины при работе с электроинструментами.
На верстак не следует ставить горячие вещи, разливать на них воду и ставить возле него отопительные приборы.
При сверлении, распиловке и другой работе, способной повредить поверхность столешницы, следует под обрабатываемую заготовку подкладывать защитную доску.
Правильно сконструированный верстак способен выдержать нагрузку около 200 килограммов.. Важно! Мастер должен помнить и про свою безопасность

Рабочее место должно хорошо освещаться, инструменты исправны, тиски оснащены несработанной насечкой и прочно закреплять детали

Важно! Мастер должен помнить и про свою безопасность. Рабочее место должно хорошо освещаться, инструменты исправны, тиски оснащены несработанной насечкой и прочно закреплять детали. Работать следует в специальных защитных очках

Работать следует в специальных защитных очках.

Более расширенные требования к рабочим столам описаны в ГОСТ 20400 и ГОСТ 22046. Верстак должен отвечать всем требованиям безопасности и только после соблюдения всех условий следует приступать к работе.

Особенности

Столярный верстак представляет собой устойчивое и надежное приспособление в виде рабочего стола, назначение которого – выполнение столярных работ.

Любой столярный верстак оборудуется набором дополнительных устройств, которые необходимы для фиксации деталей во время их обработки.

Параметры верстака зависят от того, какие масса и габариты предполагаются у обрабатываемых деревянных заготовок, а также от габаритов и наличия свободного пространства в помещении. Помимо полногабаритных конструкций, существуют и компактные варианты, которые можно использовать для применения дома или на даче.

Комплекс работ, которые выполняют на столярном верстаке, осуществляется с применением электрического или ручного вида инструмента. Нагрузка на верстак бывает очень значительной, поэтому его делают с применением крепкого и толстого бруса из особо прочных пород древесины: бука, дуба, граба.

Поверхность столешницы, изготовленная из мягких древесных пород, например, из ели, сосны или липы, будет быстро приходить в негодность, особенно при интенсивном использовании такого оборудования, что повлечет за собой дополнительные расходы на периодические обновления покрытия.

Плотницкий верстак имеет несколько элементов, которые являются основными в этой конструкции: основание, столешница и дополнительные элементы крепежа. Столешница должна быть прочной, и проверить это можно так: положите на верстак несколько мелких предметов, а затем ударьте столярным молотком по поверхности верстака – предметы, лежащие на столешнице, при этом действии не должны подпрыгивать.

Традиционно столешницу верстака делают так, чтобы она не обладала излишней упругостью – для этого склеивают несколько деревянных брусков между собой в вертикальном положении, при этом общая толщина должна быть от 6 до 8 см. Иногда столешницу делают из двух щитов, между которыми оставляют продольный зазор. Такая модификация дает возможность обрабатывать детали и заниматься их распиловкой без упора на край верстака, а фиксируя заготовку за счет ее опоры на столешницу всей ее площадью.

Основание для столярного верстака выглядит, как две рамные опоры, которые соединяются при помощи двух царг. Опорная часть должна иметь хорошие жесткость и прочность, ее составляющие элементы входят друг в друга по принципу соединения шип-паз, которые скрепляет столярный клей. Царги, в свою очередь, проходят через сквозные отверстия и закрепляются при помощи вбитых клиньев – изредка клинья требуется добавлять, так как древесина ссыхается и теряет свой первоначальный объем, а также стол расшатывается от больших и регулярных нагрузок.

В части дополнительных устройств столярные столы имеют отличия от слесарных моделей, которое заключается в том, что прижимающие части выполнены не из стали, а из дерева. Тиски из металла не подходят для обработки деревянных заготовок, так как оставляют на поверхности изделия вмятины.

Обычно верстак оборудован парой тисков, расположенных на поверхности столешницы. Различные упоры вставляются в соответствующие гнезда на столе и применяются только при необходимости, а в остальное время хранятся в отдельном ящике. Лоток для расположения инструмента хорош тем, что в процессе работы ничего не теряется и не падает с верстака.

Нюансы проектирования

Всегда есть возможность избежать сборки слесарного стола своими руками. В этом случае можно купить дешевый ширпотреб или изделие, которое было в употреблении у мастера. Но каждый из этих вариантов имеет свои значительные минусы. В первом случае нет гарантий, что такой слесарный верстак прослужит долго, т. к. дешевые варианты собираются из отходов производства, а не качественного материала. Подержанные изделия могут обладать отличными прочностными характеристиками и иметь привлекательную конструкцию, но не всегда соответствуют конкретным требованиям гаража, где планируется его монтаж. Поэтому лучшим способом будет сборка собственной конструкции по разработанному чертежу.

Есть несколько факторов, которые позволяют собрать максимально удобную конструкцию под свои нужды в слесарных работах

При проектировании важно учитывать:

• высоту;
• ширину;
• глубину;
• прочность.

Первым и одним из самых важных факторов является правильный подбор высоты для будущей слесарной конструкции. Если верстак получится ниже, чем требуется, тогда будет идти большая нагрузка на спину, т. к. работать придется в согнутом состоянии. При слишком большой высоте слесарного верстака напрягать придется ноги и руки, чтобы дотягиваться до деталей. Идеальным считается вариант, когда столешница находится на уровне пупка. В этом случае предплечья и кисти рук отлично ложатся на плоскость и не приходится напрягать спину.

В отношении ширины слесарного верстака нет строгих правил. Все зависит от того, какие изделия на нем будут размещены. В классическом варианте ширина подбирается под рост человека. В этом случае, стоя посередине, можно будет дотянуться до любой точки верстака. Глубина изделия должна быть такой, чтобы не приходилось наклоняться, чтобы достать предмет, лежащий в глубине. Обычно достаточно 50 или 60 см

Особое внимание стоит уделить прочности конструкции. С этим показателем невозможно перестараться, т

к. на слесарном верстаке приходится работать тяжелыми инструментами и подчас наносить сильные удары по деталям.

Совет! Сооружение верстака для слесарных работ должно вестись только из металла. Деревянные конструкции не способны выдержать требуемой нагрузки, даже если подобрать твердые породы древесины и обшить их металлом.

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритнее детали можно на нем обрабатывать.

Типичная компоновка верстака:

1. Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.
2. Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.
3. На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).
4. Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

Задумав сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи, и только потом определяться с выбором.

1. Простой стационарный верстак изготовить несложно, однако он будет «привязан» к конкретному месту. Использовать его можно будет для обработки массивных деревянных заготовок и тяжелых досок.

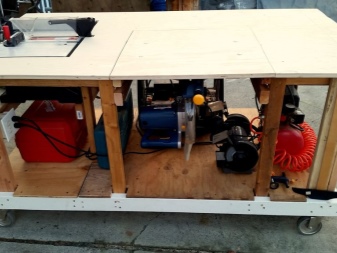

2. Мобильный рабочий стол имеет небольшие размеры (примерно 80х70 см), вес около 30 кг и одни тиски. Предназначается он для работы с некрупными изделиями и для мелкого ремонта.
3. Составной верстак соединен при помощи болтов, поэтому легко разбирается. Однако сделать своими руками его достаточно сложно.

Подготовительные работы

Проводимая работа достаточно проста в исполнении. Верстак для гаража своими руками можно изготовить при наличии элементарных слесарных навыков. Подготовительные работы следующие:

1. Проводится закупка всех требующихся материалов.
2. Металлические элементы очищаются от ржавчины. Следует учитывать, что во многих случаях сварочные работы по ржавому металлу не допустимо.
3. Для верстака для гаража требуется довольно много свободного пространства.
4. Сварочные работы должны проводится при соблюдении техники безопасности.

Сделать стол для гаража можно в течении дня при наличии всего необходимого. Соблюдение некоторых рекомендаций позволяет избежать довольно больше количество проблем.

Складной стол для фрезера

Во многих случаях фрезер, вещь незаменимая. Но есть ли смысл покупать целый верстак, если вы будете пользоваться им раз в пол года. Естественно, лучше сделать складной стол для фрезера своими руками и устанавливать его по мере необходимости. Вы можете использовать любой вид поверхности или сделать простую поверхность с прорезью. В данном случае использовалась фанера и закаленный оргалит. Основная задача – правильно установить фрезер, как к решению этого вопроса подошел автор, смотрите на пошаговых фотографиях. Снизу не забудьте сделать дополнительную выборку для кожуха пылеуловителя, на этом верстаке установлен вакуумный шланг для отсоса пыли и стружек. Для чего было вырезано два треугольника с боков и один сверху. Затем необходимо измерить диаметр шланга и вырезать отверстие, который будет точно соответствовать размерам. В завершении основания крепления шланга надо посадить на клей. Возможно, получившийся верстак еще можно доработать в эстетическом плане и добавить немного веса к ножкам для прочности

Источник фото www.instructables.com/id/Work-Bench-Router-Table/?ALLSTEPS

Складной верстак для дома

Очень удобный самодельный складной верстак для дома, идеально подходит для мелкого ремонта или изготовления небольших поделок. Ящики изготовлены из кусков оргстекла с передней стенкой из фанеры. Чтобы удерживать пластиковые контейнеры, использовались обычные липучки.

Ящики с правой стороны вырезаны из трубок ПВХ. Боковины и низ верстака сделаны из листового металла. Высота регулируется за счет винтового домкрата от больничной кровати. Створки имеют распашные панели для хранения инструментов. Левая створка имеет выходы для источника питания постоянного тока, различные электроинструменты. Также сеть выдвижной лоток, рама которого состоит из двух кусков фанеры, склеенных между собой.

В общем, основные преимущества, это:

• Три уникальных стиля конструкций ящика.
• Регулируемая высота рабочей поверхности.
• Поворотные панели для инструментов.
• Инструментальные пазы на задней части рабочей поверхности.
• Выдвижные шухляды для хранения длинных предметов.
• Компактные размеры позволяют хранить его даже в небольшой комнате.

Как видите, для изготовления использовались обычные материалы, которые можно найти в каждом доме. Подобный компактный верстак можно поставить даже в хрущевке, в сложенном состоянии места занимает мало, зато в нем можно разместить инструментов как для небольшой мастерской.

Источник фото www.instructables.com/id/Jims-Model-Railroad-Work-Bench/?ALLSTEPS

Как рассчитать размеры верстака в гараж: рекомендуемые габариты

Размеры конструкции подбираются индивидуально в зависимости от предпочтений владельца, а также с учетом предполагаемых видов работ. Ширина типовых конструкций находится в пределах 0,7-1,2 м, а длина составляет от 1,5 до 2 м. Верстаки бывают одноместными и двухместными. Различия между этими конструкциями заключаются в длине и количестве тумбочек с выдвижными ящиками. Если рабочий стол будет одноместным, в этом случае оптимальные габариты столешницы будут составлять 0,8х0,8х1,5 м. В двухместных конструкциях длина увеличена до 2,8 м.

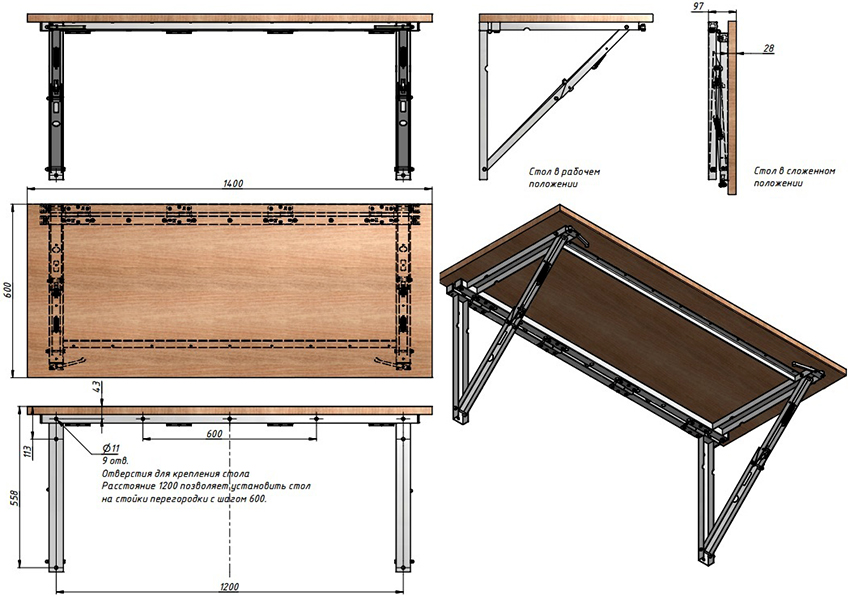

Чертеж простого столярного верстака с размерами для гаража

Высоту столярного верстака подбирают с учетом роста мастера, который будет за ним работать. Обычно этот показатель варьируется в диапазоне от 85 до 95 см. Проверить правильность расчетов достаточно просто. Если, стоя у стола, мастер может свободно упереться ладонями в его крышку, значит, высота подобрана верно

Очень важно не ошибиться с этим показателем, поскольку частые вытягивания и сгибания вредны для спины человека и могут привести к быстрому утомлению

То же самое касается и металлических конструкций, которые могут использоваться еще и для слесарных работ. В любом случае рабочий стол должен быть устойчивым и очень прочным. Минимальная толщина крышки равна 5 см. В качестве обивки применяется текстолит или линолеум, которые защитят столешницу от повреждений. В слесарных верстаках деревянная поверхность рабочего места закрывается стальной крышкой. Минимальная толщина этого покрытия – 5 мм.

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Как самостоятельно сделать столярные тиски

Практически любому домашнему мастеру приходится иметь дело с обработкой деревянных изделий. Необходимость в такой обработке может быть связана как с изготовлением различных деревянных конструкций, так и с ремонтом уже имеющихся. Выполнять эту работу, используя подручные приспособления с металлическими зажимными элементами, не только неудобно, но и чревато повреждением поверхности деревянной детали, появлением на ней вмятин и трещин. Именно поэтому для деревянных изделий лучше всего использовать столярные тиски. Сделать их своими руками тоже несложно.

Самодельные тиски с деревянными направляющими

Простейшая конструкция самодельных столярных тисков состоит из следующих элементов:

• корпуса из массивного деревянного бруска, который также служит неподвижной зажимной губкой;
• подвижной губки из деревянного бруска;
• цилиндрических направляющих из металла, по которым будет перемещаться подвижная губка;
• ходового винта, обеспечивающего перемещение подвижной губки;
• воротка, посредством которого ходовому винту сообщается вращение.

Устройство столярных тисков

Корпус таких тисков, на котором фиксируются металлические направляющие, крепится на поверхности верстака при помощи длинных шурупов или болтов. И в корпусе, и в подвижной губке зажимного приспособления необходимо сделать три отверстия – для направляющих и ходового винта. Сверлить такие отверстия лучше всего одновременно в обоих брусках, чтобы они были расположены точно относительно друг друга.

Закрепление тисков снизу верстака

После того как направляющие будут зафиксированы в корпусе, на них надевается подвижная зажимная губка. Затем в центральное отверстие обоих брусков вставляется винт, на который с обратной части корпуса навинчивается гайка. На второй конец винта, который выступает за переднюю поверхность подвижной губки, необходимо также навернуть и приварить гайку. Чтобы закрепить на переднем конце ходового винта вороток, в винте просверливается отверстие соответствующего диаметра (или к нему приваривается гайка).

На фото показан принцип сборки таких тисков

Действуют такие тиски следующим образом: вращаясь, ходовой винт вкручивается в гайку, зафиксированную на обратной части опоры, тем самым притягивая к ней подвижную зажимную губку.

Тиски закреплены на верстаке и готовы к работе
