Штроборез своими руками: из болгарки, ручной для газобетона, чертежи и размеры

Что такое штроборез

При ремонте квартир собственники жилья по-новому подходят к вопросам размещения инженерных сетей и различных коммуникаций:

  • труб водоснабжения;
  • магистралей отопления;
  • проводов электропитания;
  • канализационных стояков.

Понятно желание хозяев квартир расположить коммуникации внутри стен и улучшить тем самым внешний вид помещений. Технология скрытого размещения магистралей предусматривает выполнение специальных пазов. Такие каналы на лексиконе профессиональных строителей называются штробами. Для их изготовления применяется штроборез по газосиликату.

Штроборез по газобетону. Инструмент начал использоваться сравнительно недавно. До его появления для долбления штроб применялось оборудование, создающее при работе вибрацию и отрицательно влияющее на прочность строительных конструкций:

  • шлямбур или зубило, по которым наносились удары молотком. Процесс создания штроб был медленным и требовал значительных усилий;
  • пневматический молоток. Инструмент создавал повышенный шум и значительную вибрацию. При формировании канала также присутствовало много пыли;
  • промышленный перфоратор. При формировании полостей вибрация отрицательно воздействовала на прочность бетона и вызывала образование трещин.

Применение данных видов оборудования требовало приложения значительных физических усилий, отличалось пониженной производительностью и увеличенной трудоемкостью. Повышенная концентрация пыли, значительный шум и вибрационное воздействие доставляли множество неудобств. Устаревшее оборудование заменил штроборез для газобетона – ручной инструмент, который обладает множеством плюсов:

  • сокращает продолжительность прокладки каналов в стенах;
  • уменьшает трудоемкость строительных операций по штроблению;
  • позволяет обеспечить необходимую геометрию канала в различных стройматериалах;
  • обеспечивает возможность регулировки ширины и глубины формируемой полости;
  • производит обеспыливание обрабатываемого участка, снижая концентрацию пыли;
  • формирует канал правильной формы с постоянными размерами по длине.

Промышленный штроборез для газобетона. При разовых работах нет необходимости приобретать промышленный штроборез для газобетона, который отличается достаточно высокой ценой. Имеется хорошее решение – можно собрать штроборез из болгарки своими руками. Чертежи для данной модернизации не нужны, ведь конструкция проста. Используя доступные материалы, можно расширить технические возможности домашнего инструмента, оснащенного системой аспирации.

Применение самостоятельно изготовленного инструмента обеспечивает:

  • снижение уровня затрат по оштукатуриванию паза за счет аккуратной формы канала. Полученный паз не требует увеличенного количества штукатурки;
  • возможность выпиливания штроб в стройматериалах, обладающих повышенной твердостью. При этом за один проход выполняется сразу два реза.

После обработки остается извлечь вырезанный стройматериал, находящийся между пропилами, и можно приступать к укладке коммуникаций.

Усовершенствованный инструмент

Насадка от пылесоса закрепляется над режущим элементом. Это обусловлено направлением вращения диска. В таком положении вся пыль собирается эффективно. Усовершенствованный пылесборник можно приобрести или сделать самостоятельно. Фабричный кожух стоит немало денег, поэтому свое приспособление создавать всегда целесообразно.

Существует большое количество вариантов сборки кожуха из железной трубы, пластмассового контейнера или кастрюли. Можно поискать подходящую идею среди описанных способов в сети Интернет. Вариант конструкции будет зависеть от материалов, имеющихся в наличии.

При самостоятельном изготовлении защитного кожуха желательно измерить диаметр насадки пылесоса, чтобы иметь возможность обеспечить плотную присадку отвода. Для питания импровизированного штробореза нужны две розетки. Для нормального выполнения работ по штроблению стен самодельным инструментом все-таки придется использовать перфоратор.

ЭЛЕКТРИЧЕСКИЙ ШТРОБОРЕЗ

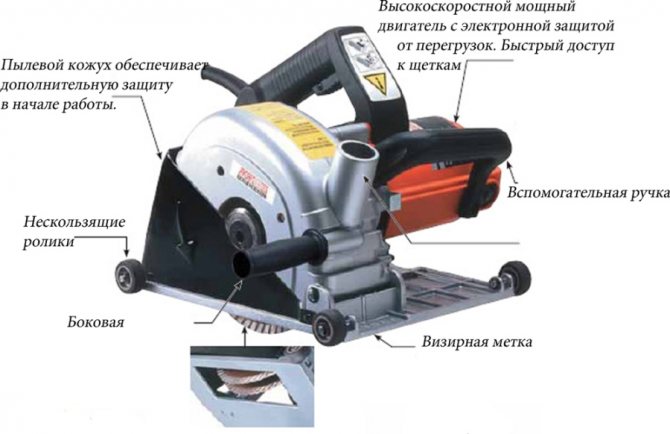

Промышленный вариант электрического штробореза по устройству и внешнему виду в значительной степени напоминает ручную циркулярную пилу.

Двигатель у штробореза высокооборотный, кроме того, приходится резать не древесину, а бетонную или кирпичную массу, дробящуюся на пыль и множество мелкой и острой крошки. Поэтому в электрическом инструменте используется несколько видов насадок и приспособлений, обеспечивающих безопасную работу:

  • Два накидных чехла, закрывающих оператора от пыли и вылетающих камушков, один из кожухов оборудован патрубком;
  • Система защиты рук в случае выкрашивания или разрушения режущих дисков штробореза;
  • Специальная направляющая насадка из четырех роликов с нескользящим покрытием, благодаря этому штроборез не съедет с вертикальной поверхности стены, и по-прежнему будет выдерживать первоначальное направление штробления;
  • Система безопасного отключения двигателя, если выронить штроборез из рук, реле автоматически отключит двигатель.

Все перечисленные защитные и рабочие приспособления присутствуют и у специальных насадок промышленного изготовления. Кроме того, приспособление, даже в комплекте с болгаркой, легче и удобнее в обращении, и самое главное, покупка насадки на болгарку обойдется значительно дешевле полноценного инструмента.

Применение других инструментов

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Конструкция и принцип работы

Штроборезы бывают нескольких видов: ручные и электрические.

Ручной

Ручной инструмент имеет обычно изогнутую или просто прямую ручку. У штробореза с прямой ручкой предусмотрено два удобных держателя, которые необходимы для вырезания прямых и ровных канавок на вертикальных стенах.

Бороздодел с изогнутой ручкой также имеет два удобных держателя, но при этом в нём предусмотрен резец двухсторонней формы, затянутый болтом. Такой ручной инструмент используется для устройства канавок нужной глубины и размера в горизонтальных строящихся поверхностях.

Ручной штроборез заводского производства

Электрический

Это мощный инструмент, который имеет два резиновых валика, помогающих легко двигаться штроборезу по обрабатываемой стеновой поверхности. Этот бороздодел оснащён удобными ручками и несколькими резцами, которые осуществляют движение благодаря встроенному электродвигателю. Предназначен для резки канавок в различных твёрдых строительных материалах.

Это достаточно простой строительный инструмент, но его использование от мастера требует определённых навыков и опыта работы. Также при работе с электроинструментом следует помнить о средствах индивидуальной защиты, так как он создаёт много строительной пыли и шума.

Электрический штроборез заводского производства

Как превратить болгарку в штроборез

Чтобы сделать полноценный штроборез из болгарки своими руками, надо решить два вопроса:

  • Отвод пыли. Это первоочередная проблема – без ее решения дальнейшая модернизация бессмысленна.
  • Размещение на валу, предназначенного для одного диска, двух кругов по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение кругов к плоскости реза – малейший перекос при 3000 и больше оборотов в минуту это в лучшем случае заклинивание и выход из строя редуктора или двигателя.

Изготовление защитного кожуха

По большому счету, эта деталь и делает из УШМ самодельный штроборез – такая насадка на болгарку заменяет стандартную защиту, установленную на устройстве, полностью скрывая за собой часть круга, не погруженную в стену. Как сделать крепления, вопроса возникнуть не должно – они просто копируются с заводской детали.

Защитный и пылеулавливающий кожух представляет собой обрезанный сбоку приплюснутый цилиндр, в котором есть патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если сделать циклонный фильтр, то и обычный бытовой).

Высота цилиндра делается достаточной, чтобы в него поместились два диска на необходимом расстоянии друг от друга. Для его изготовления нужны два железных полукруглых пластины и полоска стали, которая будет их скреплять. Полоска сгибается, приваривается к округлым частям пластин и основа кожуха готова.

В зависимости от креплений заводской защиты, в пластине, что будет прилегать к корпусу болгарки, кроме прорези для вала делаются отверстия под болты, либо приваривается хомутовый зажим.

Регулировка глубины пропила

Часть кожуха, что решает эту задачу, одновременно является направляющей для штробореза – если к ней приделать колесики, то по ним устройство будет легко перемещать по стене.

Делается в «Г» или «Т»-образной форме – нижняя часть «буквы» набирается из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно опускаться и подниматься, что и позволит регулировать насколько диски будут выглядывать из-под кожуха. Фиксацию в заданном положении проще всего сделать с помощью болтового соединения или упора.

Дополнительно на основании направляющей привариваются боковины, чтобы пыль, как бы ни была отрегулирована глубина реза, не вылетала из-под кожуха.

Верхняя часть «буквы» нужна для устойчивости – на ней и устанавливаются колесики для плавного перемещение штробореза по стене.

Установка на вал двух дисков

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит сразу же закрепить на нем два круга. Логических выходов из этого положения два – выточить новый вал или сделать гайку, который зажимал бы первый круг и удерживал второй. По ряду причин, второе решение выгоднее:

  • Не требуется разбирать болгарку.
  • Если устройство выйдет из строя, то можно приобрести другое и просто переставить на него гайку.
  • Технически проще выточить гайку, чем вал, соединяющийся с редуктором.
  • Гайка вытачивается вместе со втулкой.

Надеваются диски в следующем порядке:

  1. На вал болгарки устанавливается первый диск.
  2. Сверху на него ложится втулка и на нее – второй круг.
  3. Гайка продевается сквозь верхний диск, втулку и затягивается прижимая первый диск и зажимая второй между собой и втулкой.

Наглядно вся конструкция показана на видео:

Как из болгарки сделать штроборез

Можно изготовить ручной штроборез и своими руками. Для газобетона, бетона и кирпича. Это выйдет дешевле, но потребует определённых навыков и наличия другого вспомогательного инструмента, например, сварочного аппарата, дрели, токарного станка. Чертежей для штробореза из болгарки своими руками, как правило, нет. Всё делают исходя из собственных нужд, наличия УШМ определённого типа и возможностей.

Изготовление защитного кожуха

Наверное, самый ответственный момент во всём процессе изготовления насадки штробореза на болгарку. Для этого понадобятся навыки сварщика и сварочный аппарат. Металл лучше подобрать около 1−2 мм. Это даст лучшую защиту от осколков бетона и диска в случае его разлёта. Область размещения дисков должна иметь ширину с запасом на два диска, причём таким образом, чтобы можно было регулировать общую ширину вплоть до 50 мм. Диаметр обычных дисков для пиления бетона обычно составляет 125 мм. Этого хватает, чтобы проштробить борозду глубиной около 30 мм, чего вполне достаточно для большинства коммуникаций. Поэтому размер кожуха должен быть чуть больше диаметра используемых дисков.

Кожух для штробореза можно купить готовый, вот только его ширина не всегда соответствует желаемой

В конструкции кожуха необходимо учесть выходное отверстие, к которому будет подключён пылесос для штробореза. Своими руками можно подобрать диаметр отверстия под необходимый. В принципе, можно сделать и без него, однако, это заметно ухудшит эффективность штробореза и срок службы дисков. Да и работать в пыли не так комфортно.

Опорная плоскость поможет избежать неравномерной глубины реза

Опорная плоскость или подошва также изготавливается из металла. В ней делается прорезь с запасом для максимальной ширины двух дисков. Идеальным вариантом будет изготовление подошвы с фиксированной глубиной. Это позволит штробить канавки на нужную глубину. Также неплохо позаботиться об откидывании подошвы за линию действия дисков, чтобы избежать травмирования. В этом может помочь установка пружины на механизм крепления.

Встречаются довольно брутальные решения

Систему крепежа можно повторить с любого оригинального кожуха, которая, по сути, представляет собой хомут с болтом и зафиксированной гайкой. Как уже говорилось ранее, купить насадку для штробления на болгарку, как таковую, не получится. Есть лишь модифицированные кожухи, которые могут немного ускорить процесс переделки.

Вал или гайка

Для того чтобы закрепить второй диск на болгарке, длины стандартного вала может не хватить, особенно для штробления широких канавок. Тут можно пойти двумя путями: купить или изготовить удлинённый вал или купить или изготовить специальную гайку с креплением для второго диска.

Стандартный вал для УШМ

Найти готовый вал будет довольно трудно, потому что производители выпускают их крайне редко. Его можно выточить на токарном станке самостоятельно или заказать эту работу в любом токарном цеху.

В целом можно пойти на разные ухищрения — подложить шайбу, например

Но чаще всего применяют специальную гайку. Найти её или же изготовить проще. Конструктивно она представляет собой зажимную гайку, с другой стороны которой стоит ещё одна с небольшим валом. На него ставится второй диск и закрепляется ещё одной гайкой. Для узких бороздок примерно до 0,8−1 см и вовсе можно обойтись двумя стандартными гайками. Первый диск ставится как обычно, а второй — сверху, после чего крепится второй гайкой.

Если нужна узкая бороздка, можно обойтись без специальных гаек и валов

Приблизительный результат готового штробореза из болгарки своими руками есть на видео:

Для чего нужен штроборез

Штроборез представляет собой электроинструмент, с помощью которого делают параллельные борозды или штробы. Они могут быть разной ширины и глубины. Для чего это нужно? Существуют современные строительные стандарты, по которым все коммуникации должны прокладываться в углублениях стен, а не снаружи. Это относится к электрическим кабелям, отопительным и водопроводным трубам. Исключение составляют наружные провода в домах из дерева. Поэтому борозды вырезаются в минеральных материалах: в бетоне, гипсе, кирпиче. Штробы эстетичны, безопасны и являются обязательным условием ремонта и строительства.

Электрический штроборез для газобетона

Использование электроинструмента более эффективно по сравнению с ручным. Однако для работы необходимо, чтобы строительный участок был обеспечен электроэнергией.

Как сделать из болгарки или дрели

Для создания штроба будет необходимо использовать два диска, расположенных на нужном расстоянии. Пошаговая инструкция по созданию выглядит таким образом:

  1. Сначала необходимо установить втулку. Далее обычным образом устанавливают первый пильный диск.
  2. Затем нужно поставить регулировочную шайбу. Она предназначена для того, чтобы установить правильное расстояние между дисками, которое будет определять ширину создаваемой борозды.
  3. Затем ставят второй пильный круг и закручивают крепёжную гайку.
  4. Прежний капот будет слишком узким для двух дисков. Поэтому его нужно расширить. В нём делают отверстие для шланга пылесоса. При быстром вращении дисков будет много пыли и мусора, который таким образом будет удаляться.

В процессе работы штроборез для газоблока и пылесос должны быть включены одновременно.

Для выполнения таких задач удобно использовать электродрель. Её можно применять для канавок как на горизонтальных, так и на вертикальных поверхностях. Для этого необходимо в патроне закрепить фрезу нужной формы. Канавку вырезают, держа дрель под наклоном. Недостаток этого способа – фреза быстро потеряет остроту.

Почему пылесос все равно выходит из строя

При таком способе вся мелкая пыль будет поступать в мешок пылесоса, а более-менее крупные фракции просто осядут и останутся в ведре. Как уверяют самоделкины, более 95% строительного мусора оседает в сепараторе и лишь 5% попадает непосредственно в пылесборник бытового пылесоса.

Однако все дело в том, что даже эти 5% способны постепенно убить пылесос. Кроме того, даже у промышленных циклонов заявленный КПД редко бывает больше 90%, а что же говорить об изделиях, сделанных своими руками, в которых аэродинамика далека от совершенства.

Для 100% сборки мелкой фракции нужен электрофильтр или барботажная колонна.

Кстати, от некоторых видов пыли, появляется очень сильное статическое напряжение. Будьте осторожны при работе.

Чем дольше вы работаете с агрегатом, не отключая его от сети, тем выше может быть заряд. Вот почитайте поучительный комментарий одного реального пользователя такой самоделки.

Поэтому на многих циклонах, даже заводской сборки, заземляют фланец.

Пять процентов мелкой древесной стружки конечно не страшны для бытового пылесоса. А если это будет мелкая цементная пыль при штроблении?

Такие частицы при попадании во внутрь, наглухо забивают фильтр.

Причем происходит это очень быстро. Вся эффективность «циклона» в течение считанных минут падает минимум на 2/3.

Главная проблема в мешке для сбора пыли. Он плотный, а площадь фильтрации маленькая. Поэтому он и не подходит для отходов от штукатурки и бетонных стен.

Что же делать? Неужели без настоящего строительного девайся не обойтись? При интенсивной работе, действительно спасает только дорогой и профессиональный инструмент.

Электрический штроборез для газобетона

Использование электроинструмента более эффективно по сравнению с ручным. Однако для работы необходимо, чтобы строительный участок был обеспечен электроэнергией.

Как сделать из болгарки или дрели

Для создания штроба будет необходимо использовать два диска, расположенных на нужном расстоянии. Пошаговая инструкция по созданию выглядит таким образом:

  1. Сначала необходимо установить втулку. Далее обычным образом устанавливают первый пильный диск.
  2. Затем нужно поставить регулировочную шайбу. Она предназначена для того, чтобы установить правильное расстояние между дисками, которое будет определять ширину создаваемой борозды.
  3. Затем ставят второй пильный круг и закручивают крепёжную гайку.
  4. Прежний капот будет слишком узким для двух дисков. Поэтому его нужно расширить. В нём делают отверстие для шланга пылесоса. При быстром вращении дисков будет много пыли и мусора, который таким образом будет удаляться.

В процессе работы штроборез для газоблока и пылесос должны быть включены одновременно.

Для выполнения таких задач удобно использовать электродрель. Её можно применять для канавок как на горизонтальных, так и на вертикальных поверхностях. Для этого необходимо в патроне закрепить фрезу нужной формы. Канавку вырезают, держа дрель под наклоном. Недостаток этого способа – фреза быстро потеряет остроту.

Виды рубанков

Из большого количества существующих вариантов рубанков, для газобетона наиболее подходят такие типы моделей:

Электрический

Инструмент, оснащенный электродвигателем, позволяет расширить эффективность и производительность труда. Это в свою очередь способствует достижению больших результатов, уменьшив трудозатраты.

Ручные или механические

Приспособления могут быть исполнены из таких материалов как ПВХ, металл, древесина или из комбинированных элементов. От материала зависят технические качества рубанка. Инструменты пользуются популярностью у частных строителей.

Изготовление насадки штроборез для болгарки своими руками

При использовании болгарки в качестве штробореза надо учитывать, что этот инструмент вовсе не предназначен для применения с двумя дисками. Наличие двух дисков в шпинделе болгарки увеличивает нагрузку на электродвигатель в два раза, поэтому он быстрее перегревается, и может выйти из строя, если своевременно не делать паузы. Особенно необходимо отказаться от затеи применения двух дисков в шпинделе электроинструмента, если используется бытовая или любительская болгарка. В таком инструменте выйдет из строя быстро не только электродвигатель, но и редукторные пары.

Если принято решение изготовить из болгарки штроборез с двумя дисками, то сделать это можно следующим образом:

Первый круг закрепляется в шпинделе при помощи штатной гайки. Второй диск закрепляется при помощи гайки от обдирочного диска
Получается небольшое расстояние между кругами, но его вполне достаточно для получения канавки, в которую будет укладывать электрический кабель
Если необходимо получить канавку большего размера, то для реализации задумки используются шайбы, располагаемые между дисками
Штатная длина резьбы недостаточная для того, чтобы расположить диска на отдаленном расстоянии друг от друга, поэтому для этого понадобится воспользоваться методом изготовления установочной втулки удлинителя. Сделать ее не трудно, для чего понадобится широкая гайка, одна часть которой завинчивается на штатную резьбу болгарки, а во вторую закручивается резьбовой удлинитель

При этом важно выбирать удлинитель из качественных материалов, чтобы в процессе работ он не разрушился

Разобравшись, как своими руками закрепить два диска на болгарке, остается выяснить, из чего и как можно сделать насадку на инструмент для штробления стены. Такую насадку еще называют чехлом, который является препятствием для попадания частиц бетона на человека, а также предотвращает образование пыли и мусора. Обычно такие чехлы изготавливают со специальным отверстием и круглым штуцером для подсоединения шланга от пылесоса.

https://youtube.com/watch?v=CINfXThYUrE%3F

Это интересно! Использование болгарки в качестве штробореза позволяет существенно сэкономить на расходах при покупке специализированного инструмента. Однако при применении УШМ необходимо учитывать ее размер. Маленьким инструментом невозможно получить глубокие канавки в стене, поэтому рекомендуется использовать УШМ под диски диаметром 150-180 см.

Виды и особенности бороздоделов

Существует два типа такого инструмента: электрический и ручной. С помощью электрического аппарата делать штробы гораздо удобнее и быстрее, но из-за высокой цены и узкой направленности его почти не покупают для домашних нужд. Приобретать электрический бороздодел имеет смысл человеку, профессионально занимающемуся электромонтажными работами. Для самостоятельного прорезания канавок обычно используют ручной штроборез для газобетона, стоимость которого в разы ниже.

Особенности ручных штроборезов

Такой аппарат, как было сказано выше, стоит намного дешевле электрического, но работа с ним требует большей затраты времени и сил. К тому же, этот штроборез предназначен только для газоблока – с кирпичом, железобетоном и другими твердыми материалами он не справится. Преимуществом его является бесшумность и незначительное пылеобразование.

Особенности электрических штроборезов

С помощью этого оборудования можно проделывать электрические канавки не только в газобетоне, но и в таких материалах, как железобетон, кирпич и другие, обладающие высокой твердостью.

Недостатком таких аппаратов является сильный шум, который они издают при работе. Это оказывает вредное влияние на слух работника, а также на нервную систему соседей, если штробление производится в многоквартирном доме. Работая с электрическим штроборезом, необходимо надевать спецодежду, а также пользоваться защитными средствами – респиратором и очками.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

  1. Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.

  2. Установите первый диск и закрутите прижимную гайку.

  3. Сверху наденьте второй диск и зафиксируйте его другой гайкой.

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

  1. Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.

  2. Закрутите удлинённую гайку на шпиндель болгарки.
  3. Установите первый диск. Потом необходимое количество шайб и второй диск.
  4. Зафиксируйте конструкцию прижимной гайкой.

Теперь нужно сделать специальный кожух для вашей болгарки.

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

  1. Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.

  2. Из металлического листа вырежьте щёки и приварите к подошве.

  3. Возьмите кастрюлю и разрежьте её.

  4. Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.

  5. Приварите хомут.

  6. Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.

  7. Из металлического листа сделайте боковину для кожуха.

  8. Приварите её к кастрюле.

  9. Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.

  10. Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.

  11. В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.

  12. Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.

Подготовка каналов под электропроводку

Приступая к выполнению штроб, нужно составить план расположения кабеля и точек его подключения. Полученную схему перенести на плоскости стен, обозначив линиями места прохождения борозд. Отметить, где будут располагаться розетки, выключатели и распределительные коробки.

Работы по подготовке каналов для прокладки электрокабеля должны соответствовать нормативным требованиям СНиП 3.05.06−85:

  1. Нельзя подвергать долблению несущие стены.
  2. Прокладывание канала выполнять параллельно конструктивам: в вертикальном или горизонтальном положении. Запрещено штробить по диагонали.
  3. Наибольшее расстояние между бороздой и потолком должно быть до 15 см.
  4. Запрещено изготавливать борозду на расстоянии менее 40 сантиметров от газовой трубы.
  5. Глубина не должна быть более 25 мм.
  6. Необходимо осмотреть внимательно места, где будет прокладываться новая электропроводка, на наличие старой. Для обследования нужно взять отвёртку-индикатор.

Заключение

Если после проведения строительных работ было принято решение установить в помещении проводку, скрытую в стенах, придется проделать специальные отверстия для прокладки кабелей. Чтобы сделать качественную штробу после разметки, необходимо ограничить ее ширину специальным штроборезом. Цена на заводские приспособления высокая. Их преимущество заключается в функциях регулирования глубины пропила, а также ширины штробы.

Всегда существует возможность создать штроборез из болгарки, но ширина штробы при этом может быть ограничена длиной резьбы, на которую закручиваются гайки для фиксации алмазных дисков. Чтобы пыль не разлеталась во все стороны, можно прикрепить к УШМ импровизированный кожух с отверстиями для насадки пылесоса.

Принцип конструкции не представляет собой ничего сложного, но способ изготовления может отличаться в зависимости от материалов, которые могут быть для этого использованы. Перед началом сборки придется рассмотреть как можно больше возможных вариантов создания самодельного инструмента, чтобы выбрать подходящие материалы для изготовления комплектующих. После того как пропилы будут выполнены, достаточно просто выбить штробы перфоратором.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
