Строительные рамные леса ЛРСП. Размеры и ГОСТ

Основные характеристики

От того, какой объем работ необходимо выполнить, зависит ширина и высота данной конструкции.


МаркаЛСПР 200-20ЛСПР 200-40ЛСПР-200-60ЛСПР 200-100
Допустимая нагрузка, кг/м2обычная — до 200, с усиленным ригелем — до 500
Высота установки лесов, мОт 2 до 20От 2 до 40От 2 до 60От 2 до 100
Высота яруса, м2
Длина яруса, м3 (2 на заказ)
Глубина яруса, м1
Допустимая нагрузка на настил в одной ячейке, кг600
Диаметр вертикальных несущих элементов, мм30х30х1,542х1,542х248х3

Один настил, сконструированный на лесах, может выдержать не более 200 килограммов, заказчик сам выбирает оптимальное количество настилов и лестничных пролетов. В случае, когда заказчик знает точно, какое количество ярусов ему нужно для работы, тогда он купит только необходимое число деталей. Если возникает необходимость увеличить габариты лесов, недостающие ригеля и щиты возможно просто докупить. Без настилов такие леса весят 3300 килограммов, если же брать в расчет и настилы в двухъярусной комплектации, тогда 5130 килограммов. Одна конструкция может вмещать до 19 ярусов, высота максимально 40 метров.

Рамные строительные леса ЛРСП-40 предусмотрены как собираемо-разбираемая конструкция. Эта конструкция универсальна и состоит из стандартных комплектующих. Она включает лестницы с рамами, рамы для прохождения, стяжки горизонтальные, ригель, крестовины диагональные, деревянные настилы, опоры по типу винтов, башмаки для опоры.

Выполнение конструкции из стали производится методом «труба в трубу», что является довольно простой комбинацией. Собранные леса необходимо закрепить регулируемыми кронштейнами на фасаде или внутри помещения. Это придаст лесам необходимую крепость и устойчивость, а также увеличится безопасность во время выполнения работ на них.

Кронштейны предлагаются двух типов: в виде трубы и металлическая полоса. У трубчатых есть хомут и крюк. Для того чтоб осуществить закрепление лесов, требуется одну сторону закрепить на стене, а другую – к рамной стойке. Теперь леса будут прочно и надежно стоять, прикрепленные к стене здания, в котором производится ремонт или реставрационные работы.

Во всех наборах ЛСРП-40 присутствует заземление и молниеприемник, что соответствует технике безопасности, ведь они придают сборной конструкции защищенность от электрических разрядов.

Выполнение подъема на леса выполняется только по лестницам, смонтированных наклонно. А вот монтирование самих лесов исполняется с вертикальными лестницами, которые находятся в рамах. Производные детали этой модели отличаются не только качеством, но и прочностью, надежностью, удобством и безопасностью, конечно, если соблюдены все требования.

Эксплуатация и хранение

Перевозить комплектующие данного вида лесов можно на любом удобном клиенту транспорте, единственное условие которое должно быть соблюдено – сортирование деталей по их видам. Рамы, стяжки и другие комплектующие собираются по предназначению в отдельные сортировочные места, скручиваются 4 мм проволокой в два раза, эти упаковки фиксируются еще пару раз, чтоб они не рассыпались и не смешались. Детали, не имеющие такие размеры, перевозятся в специально выделенных для этого ящиках.

Разгружать комплектующие нужно аккуратно, не допуская их скидывания на землю, от этого может произойти сминание трубы, и как следствие, недопустимость ее дальнейшей эксплуатации.

Хранить все части конструкции нужно исходя из ГОСТа 15150-69, при этом в нем оговаривается, что те детали, которые не имеют долгого применения, выкладываются на прокладки, специально выставленные, чтоб не допустить долговременного лежания на грунте. Те места, которые не подверглись окрашиванию, замазываются солидолом или похожим смазочным материалом для их консервации в соответствии с ГОСТ 3466-75. Все собранные и пакетированные элементы сложенные один на другой не должны быть выше трех ярусов.

Для того чтоб приобрести рамные леса, заинтересовавшего вас размера просто зайдите на сайт производителя и заполните заявку. Через непродолжительное время вам последует звонок от менеджера, с которым вы оговорите условия сделки.

Особенности

Система включает в себя следующие элементы:

  • опоры;
  • ригель;
  • настил;
  • анкер.

Их собирают вместе, когда монтируют устройство. Такие механизмы возводятся недолго, потому что соединяются без резьбы и не имеют мелких деталей для сборки. Сборка совершается без особых усилий. В опоры вставляются вертикальные рамы. Стойки присоединяются друг к другу трубами. Используются в закрытых и открытых помещениях.

Также их используют для облицовки, оштукатуривания и утепления зданий. Они безопасно передвигаются, на них можно класть инструменты и материалы, необходимые для работы. На таких конструкциях могут располагаться несколько рабочих. Леса оборудуются специальными механизмами, которые крепят установку. Их монтируют по всей высоте.

Приставные строительные леса предназначены для выполнения строительно-монтажных работ. Используют их и в промышленности, и в коммунальном хозяйстве. Они состоят из металлических и деревянных деталей, покрытых порошковой эмалью или составом, который не даёт гнить частям сооружения и защищает от возгорания. С помощью кронштейнов и специальных труб крепятся к стене здания. Все детали соединяются с помощью флажковых замков.

Назначение и общее описание инвентарных лесов

Рост человека позволяет обрабатывать поверхности на высоте максимум 2 метра, поэтому для производства работ на более высоких участках нужны какие-то подмостки или площадки.

Конструкция строительных лесов

Подмостки собираются на месте и способны образовать пространственные сооружения с единой структурой любой необходимой высоты. Они обеспечивают размещение людей, рабочих материалов или инструментов. Конструкция должна быть максимально прочной, устойчивой и надежной.

По окончании работ они оперативно разбираются и вывозятся на другой объект или на место хранения, что требует возможности быстрого развертывания или демонтажа. Использование термина «инвентарные» означает официальное происхождение сооружения, изготовленного с соблюдением всех требований ГОСТ и техники безопасности.

Описание конструкционных элементов

Монтируются леса из рам путем наращивания на требуемую высоту. Есть рамы, оборудованные лестницами, откуда поднимаются рабочие, есть рамы, в которых отсутствуют лестницы. На каждом рамном блоке есть замки, оборудованные специальными фиксаторами, при помощи которых делается крепление связей по диагонали и вертикали в шахматном порядке с внешней стороны. Замки для фиксации работают по принципу флажка – при установке необходимого элемента на место происходит падение замка, за счет чего происходит надежная фиксация связей. Крепеж рам с внутренней стороны – к зданию – делается связями только в расположении горизонтально, также в шахматном порядке. Так как соединение между рамными элементами должно быть жестким, то для этого применяют болты или штыри в положении вертикально. Для того чтобы смонтировать ярус на самом верху возможно использование рам, имеющих ограду 1,45 м.

При соединении лесов фермы жесткости монтируются при помощи рам, имеющих втулки в конструкции. На лесах каждый второй ряд оборудуется установкой ферм или ригелей, в количестве по 2 штуки поярусно (внешняя и внутренняя сторона). В двух последних ярусах ригели или фермы монтируются на всю длину лесов на каждом пролете.

Крепежное соединение лесов к фасадным стенам делается анкерными кронштейнами, регулировать которые можно по мере необходимости. Один вид такого кронштейна произведен из полосы стали, а второй вид – из трубы с наварным крюком и неповоротным хомутом. Крепежное соединение рамных лесов делается с одной стороны за счет анкерных элементов, встраиваемых в фасад, где производится ремонт, а другой стороной крепеж цепляется на рамные стойки. В качестве анкерных элементов используют специальные пробки и крюки, имеющие втулки.

Рамные пролеты, находящиеся в смежном состоянии, оборудуются щитами и настилами, выполненными из дерева или металла, имеющими люк, установка которых обязательно проводится над лестничным выходом. На последние ярусы обязательно производится укладка щитов, на последнем устанавливаются связи, как предохранительное ограждение в горизонтальном положении дополнительно.

Так как основой для строительных лесов является металл, то для того чтобы защитить рабочих от электрических разрядов молнии, обязательно должен быть произведен монтаж защиты от грозы – громоотвода.

Типоразмеры лесов рамного типа

Рамные строительные леса производятся в соответствии с техническими нормами и требованиями ГОСТ 27321-87, который систематизирует требования, относящиеся ко всем видам приставных строительных конструкций вертикального типа. В данном стандарте содержатся указания по конструктивному оформлению всех крепёжных узлов и соединений, а также требования по материалам. В дополнение к ГОСТу производители разрабатывают и собственные ТУ, которые касаются досок для настила, а также требований к сварным и ограждающим элементам.

Рациональный выбор рассматриваемых конструкций определяется высотой сооружения, сложностью производимых работ, а также расчётным значениям эксплуатационных нагрузок. Следует отметить, что рамные леса используют при работах на прямых фасадах, которые не имеют выступов, изгибов и т. п

При выборе следует обратить внимание на технические характеристики труб (наличие антикоррозионного или упрочняющего покрытия, и способ получения – холоднокатаные трубы предпочтительнее горячекатаных или тянутых, поскольку лучше сопротивляются изгибающим и растягивающим напряжениям)

Маркировка лесов рамного типа включает в себя буквенную аббревиатуру ЛРСП (либо ЛСПР), что означает (с перестановками отдельных слов) «леса стоечные приставные рамные». После чего следует число. Оно может обозначать предельную осевую нагрузку на леса в килограммах (и тогда будет трёхзначным: например, ЛРСП-200 допускает нагрузку не более 200 кг), а может указывать и предельную высоту фасада, к которому может присоединяться конструкция (в частности, леса ЛРСП-60 рассчитаны на высоту в 60 метров).

Несмотря на различия в наименованиях, все размеры и типы рамных лесов отличаются стандартным расстоянием между отдельными стойками (оно составляет 950 мм), что часто позволяет монтировать конструкции из элементов разных производителей.

Остальные технические характеристики лесов линейки ЛРСП составляют:

  • Допустимые нагрузки на раму, кг – до 200 кг (при наличии усиливающих ригелей нагрузка может быть увеличена вдвое, о чём сообщается в инструкции изготовителя);
  • Вертикальный размер каждого яруса, мм – 2000;
  • Длина каждого отдельного модуля, мм – 3000(под индивидуальный заказ возможно изготовление модулей длиной 2000 мм);
  • Ширина каждой секции, мм – 1000;
  • Предельная нагрузка на раму до начала её необратимой деформации, кг – 600.

Основным отличием в конструкции рамных лесов являются размеры (диаметр и толщина стенок) трубчатых элементов. Например, на изготовление лесов ЛРСП-30 идёт труба 30×1,5, для ЛРСП-40 – труба 42×1,5 и т. д. Исходя из габаритов опорной части, минимальная высота установки лесов составляет 2 метра.

Как самому поставить деревянные леса — пошаговая схема

Шаг 1: Расчет материалов

Размер лесов зависит от габаритов здания, но есть универсальные требования. Расстояние между стойками не должно превышать 2,5 метра, а высота всей установки – 6 м. Очень важна и ширина настила, ведь на нем должен поместиться не только человек, но и оборудование, кирпич и иной строительный инвентарь. Обычно достаточно 1 метра, однако в индивидуальных случаях настил делается более широким. Примерную схему конструкции можно найти на фото строительных лесов в нашей статье.

Шаг 2: Подбор комплектующих

Для стоек и упоров используются доски сечением 50х100 мм или же брусья 10х10 см. Толщина распорок должна быть не менее 30 мм, настила – 50 мм. А вот ребра жесткости можно соорудить из досок толщиной 25 мм, более тонкие же рейки подойдут в качестве ограждающих элементов. Для фиксации используйте только строительные гвозди, саморезы не обеспечат настолько надежное соединение. Также следует заранее обеспокоиться, как осуществить демонтаж строительных лесов.

Шаг 3: Монтаж каркаса

Комплектация строительных лесов уже приготовлена, можно приступить к сборке. Монтаж строительных лесов начинается с крупных составных частей. Два бруса укладываются на ровную горизонтальную поверхность на расстоянии длины лесов. Желательно, чтобы верхушка немного сходилась, это добавит устойчивости. Например, если между нижними частями брусьев расстояние 4 м, то сверху – не более 3,6 м. Далее с внутренней стороны крепим к ним боковины, это будут опоры для настилов. Проделываем аналогичную операцию еще с двумя брусьями.

Шаг 4: Установка поперечин

Боковые поперечины берутся разной длины, так как конструкция должна получиться пирамидальной. Правда, не стоит делать слишком большой угол схождения, чтобы расстояние между верхним настилом и фасадом здания получилось небольшое. Устанавливаем боковины вертикально и немного наклоняем их друг к другу, фиксируем поперечины длинными гвоздями. На фото видно, в каком порядке лучше это сделать. Чтобы соединить трапеции, вам понадобится помощник, лучше даже два.

Шаг 5: Завершающий этап

Осталось прибить к поперечным брускам настил. Для повышения безопасности можно установить и ограждения над каждым помостом. Прикрепляем к боковушкам дополнительные поперечины, и получится лестница. Заострите и закопайте концы опор в землю для большей устойчивости конструкции. Что же должно получиться, вы можете увидеть на наших фото. Описанная технология популярна в частном строительстве благодаря дешевизне и тому, что монтаж строительных лесов такого типа очень прост. Теперь этот вариант покорится и вам!

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Как правильно собрать?

Чтобы обеспечить безопасность рабочих, следует правильно произвести сборку конструкции. Установка всех видов строительных лесов делится наследующие этапы:

  • предварительная подготовка;
  • создание рабочей площадки;
  • монтаж и установка системы;
  • проверка прочности конструкции.

Готовится пространство шириной не меньше 3 метров, из грунта или бетона. Очищается от мусора. Когда есть грунтовые или другие воды, нужно их отвести от площадки. Если поверхность неодинаковая, неровная, то она выравнивается. Деревянные доски или бетонные плиты укладывают на низ.

Чтобы осуществить соединение всех деталей, обращают внимание на нюансы. Следует обесточить электрические провода или убрать их в определённые коробки, которые должны находиться на расстоянии не менее 5 метров от конструкции

Сборка системы совершается согласно паспорту строительных работ. Начинать нужно с угла строения. Следует использовать специальные подкладки или винтовые опоры из досок, толщина которых не менее 4-5 см.

Когда форма поверхности системы на землю не устанавливается, собирают их прямо на высоте. Трубы вертикальной конструкции соединяют одна в другую. Существует такой метод, при котором флажковыми замками соединяются рамы системы.

При помощи отвеса контролируют вертикальность конструкции. Через каждые 4 м бурятся отверстия. Закрепляют конструкцию на стену анкерами.

Обязательно делается заземление, чтобы защититься от электрических зарядов, создаётся громоотвод. Устанавливаются защитные ограждения на ярусах лесов.

Сборка и установка рамных строительных лесов. Для сборки и установки рамных строительных лесов имеется инструкция со схемами.

Схема:

1 шаг. Горизонтально располагаются опорные конструкции.

2 шаг. Вертикальными линиями стягивают рамы. Сооружаются боковые оградительные барьеры.

3 шаг. На втором ярусе располагают рамы в шахматном порядке.

4 шаг. Ставятся защитные щиты.

5 шаг. Основание конструкции закрепляется.

6 шаг. Повторяются первых три шага, чтобы набрать определённую высоту.

7 шаг. Сооружение фасадной сетки, чтобы оградить рабочих от опасности. Организация мер, защищающих от молний.

Схемы сборки рамных лесов, в общем-то, схожи, просты и универсальны. Поэтому их предпочитают строители. Эта конструкция к тому же экономична.

Как устанавливают инвентарные строительные подмости

Порядок установки строительных лесов зависит от типа конструкции. Существуют виды, имеющие непосредственную опору на землю. Имеются варианты подмостей, опирающихся на стены здания или на несущие элементы, расположенные сверху. К ним относятся трубчатые подвесные леса, имеющие возможность изменения положения или перемещения по горизонтали.

Схема монтажа инвентарных строительных лесов

Монтаж обычных строительных подмостей (с опорой на землю) состоит из нескольких этапов:

Конструкция подмостей

  • Подготовка. Производится тщательная проверка элементов конструкции и комплектующих. Подготавливается площадка, обеспечивается горизонтальная плоскость для устойчивости сооружения.
  • Монтаж и установка. Производится сборка и установка лесов в соответствии с их конструкцией. При работе необходимо соблюдать все меры безопасности, обеспечить надежность монтажа, устойчивость.
  • Проверка прочности сооружения. Качество сборки должно гарантировать надежность и безопасность сооружения. Состояние конструкции периодически проверяется на соответствие всем требованиям технологии и безопасности.

Технология сборки других разновидностей обусловлена спецификой их использования. Монтаж представляет собой ответственную задачу, выполнение которой поручается людям, имеющим специальную подготовку и соответствующий допуск.

Леса-вышка и их особенность

Помимо вышеперечисленных видов следует еще отметить одну из разновидностей штыревых конструкций – вышка-тура. Ее «изюминка» в том, что составные элементы этого типа имеют более тонкие стенки и диаметр. Из-за отсутствия должной прочности применение ее возможно в небольших помещениях или при каких-либо работах на незначительной высоте. Размеры тоже имеют свои ограничения, и слишком большого «разгула фантазии» тут не наблюдается.

Вышка-тура для применения в небольших помещениях

Модели:

  • ВМА-700П/4 (в высоту от 3 до 4 м, секционный размер 2 х 0,7 м);
  • ВСРП-2500 «Атлант» (высота от 4,2 до 5,2 м, размер секции 1 х 2 м);
  • ВСРП-2500 «Радиан» (высота 5–5,8 м, секция размером 1,2 х 0,9 м).

Диаметр труб, которые служат основой вышки, составляет 42 мм, а сами они изготовлены из стали либо из алюминия с порошковым напылением.

Вышка из алюминиевых труб с порошковым напылением

Множество вариантов строительных лесов дает возможность их подбора в соответствии с требованиями к производимым работам, принимая во внимание не только финансовую составляющую, но и такие факторы, как особенности местности, обрабатываемой поверхности, сроки производства работ и т. п. Для каждого случая есть свой тип конструкций

Для каждого случая есть свой тип конструкций.

Не стоит забывать, что применяются они там, где человеку затруднительно работать при высоте собственного роста, а любая небрежность грозит печальными последствиями. Поэтому будьте внимательны при сборке и демонтаже конструкций, не пренебрегайте правилами, советами инструкций и рекомендациями по технике безопасности, а перед работой не поленитесь лишний раз проверить прочность соединений и узлов.

ГОСТы и нормативные документы

Для расчета лесов на устойчивость и прочность, а также безопасное их использование, разработана методическая документация в строительстве МДС 12-25.2006 (Леса строительные. Монтаж, расчет, эксплуатация). Кроме того, существуют ГОСТы, регламентирующие не только допустимые размеры, но другие показатели, которые скомпонованы в таблицу.

Наименование показателяНаименование регламентирующего документа
Леса приставные рамные. Технические условия.ГОСТ 24258-80, ТУ 5225-005-53975262-06, ТУ 5225-004-75292888-2007
Марка стали для несущих элементов, а также для второстепенных деталей.ГОСТ 3262-75, ГОСТ 10704-76, ГОСТ 1050-74, ГОСТ 380-71
Настил лесовГОСТ 8486-86
Проверка качества сварных швовГОСТ 3242-79
Лестницы для подъема и спуска людейГОСТ 26887-86
Молниезащита лесовСН 305-77
Сигнальная окраска лесовГОСТ 12.4.026-76
Изготовление и ремонт лесов.ГОСТ 15150-69
Объем комплекта поставкиГОСТ 27321-87

Рамные строительные леса входят в список продукции, которые не могут быть изготовлены или проданы без сертификата соответствия (Постановление правительства № 982 от 1 декабря 2009 года). Для проверки лесов требованиям соответствия стандартам, изготовитель должен проводить приемо-сдаточные испытания. Этим испытаниям должен подвергаться каждый элемент конструкции. На основании протокола испытания изготовитель получает сертификат соответствия и производит маркировку продукции.

Достоинства строительных рамных лесов ЛРСП-200

  • Относительно небольшой вес;
  • Универсальность;
  • Небольшой перечень сборных элементов;
  • Высокая скорость монтажа;
  • Упрощение монтажа ввиду отсутствия мелких и резьбовых деталей;
  • Сочетаемость с другими типами лесов;
  • Высокая надёжность;
  • Малая металлоёмкость;
  • Эксплуатационная экономичность;

Конструктивные комплектующие рамных лесов ЛРСП-200.

1. Рамы:

  • проходная (конструкция из стальных труб 2х1 м с поворотным замком);
  • ограждение;
  • с лестницей.

2. Связи:

  • горизонтальные (для усиления жёсткости и ограждения);
  • диагональные, сдвоенные (стяжки, крепящиеся посередине клёпкой);

3. Флажковое крепление — часть рамы (осуществляет крепление с горизонтальными и диагональными связями).

4. Опорная пята — приваренный к стойкам элемент, распределяющий нагрузку на грунт.

5. Настилы:

  • лёгкий (металлические балки под деревянные щиты);
  • цельнометаллический ( для нагрузки до 300кг/кв.м — металлические листы 3х0.3 и 3х0.6 с люком или без);
  • под кирпичную кладку ( для нагрузки до 400кг/кв.м с деревянными щитами поверх);

6. Анкерное крепление (болт М12х120);

7. Молниеприёмник (защита от электрических разрядов в грозу);

Что такое рамные леса

Леса для стройплощадки в общем смысле – это временная каркасная конструкция многоразового использования. Ее главное предназначение – размещение людей и оборудования на определенной высоте. В основном все элементы для рамных конструкций делаются из облегченного материала (алюминиевых либо стальных сплавов), тем самым получается максимально снизить вес приспособления. Однако менее прочными и надежными строительные леса ни капли не становятся. Иногда, если речь идет о масштабном объекте, такие системы оснащаются дополнительными колесиками, за счет которых значительно упрощается транспортировка на территории. Используются рамные леса как в частном, так и промышленном строительстве, ведь благодаря наборной конструкции их высота регулируется.

Временная каркасная конструкция многоразового использования

Такие строительные приспособления обладают массой преимуществ. Прежде всего это простота конструкции, а минимальное количество составляющих элементов позволяет собрать его в кратчайшие сроки. Рамные леса можно использовать как для внутренних, так и наружных работ. При наличии специальных металлических пробок можно закрепить их на вертикальной плоскости. Не возникает сложностей и с демонтажом, в разобранном состоянии эти строительные леса довольно компактные и могут храниться в сарае, гараже либо ином подсобном помещении.

Сборная открытая конструкция обеспечивает отличный обзор обрабатываемой поверхности, вы сможете проследить за качеством работ со стороны. Еще благодаря такой конфигурации обеспечивается максимальный доступ света и воздуха. Несмотря на всю громоздкость, рамные леса имеют минимальный вес благодаря полым трубам, из которых собираются рамы. При всем обилии плюсов это еще и самый бюджетный вариант.

Сборная открытая конструкция

Но есть и один существенный недостаток. Если вам необходима реставрация здания со сложным фасадом, то лучше присмотреть другие строительные леса. Дело в том, что рамные конструкции собираются из прямоугольных модулей определенных размеров, и если объект отличается сложной пространственной формой, то повторить контур здания не получится. Следовательно, появятся труднодоступные места, что значительно усложнит рабочий процесс. Еще рамные леса имеют ограниченную грузоподъемность. Если нагрузка превышает 200 кг/м2, то они точно не подойдут.

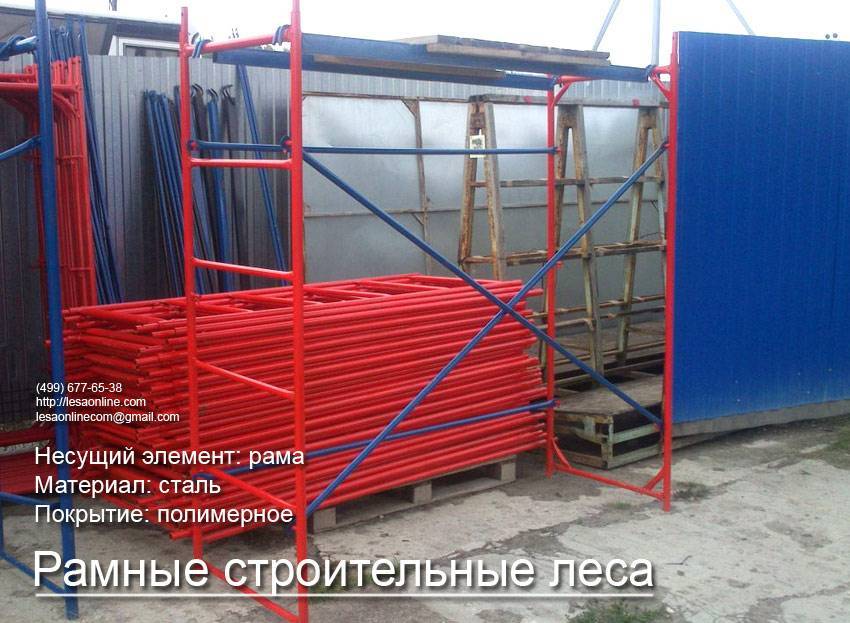

Элементы конструкции ЛРСП-60

Строительные рамные леса состоят из следующих элементов:

В соответствии с техникой безопасности леса должны быть оборудованы молниеприемником и заземлением.

Рама с лестницей (без лестницы) является главным несущим элементом лесов, она устанавливается перпендикулярно фасаду здания и соединяется способом «труба в трубу». Рама с лестницей представляет собой прямоугольник с приваренными лестничными перекладинам, эти перекладины необходимы для подъема рабочих, кроме этого, рама может выполнять функцию торцового ограждения. На раму без лестницы устанавливаются ригеля настила. Для повышения устойчивости рамы скрепляют диагоналями и горизонталями с помощью четырех флажковых соединений, расположенных по бокам рам. Рамы позволяют нарастить необходимую высоту лесов. Высота: 2,0 м, диаметр трубы — 42 мм, масса рамы без лестницы — 11,76 кг, с лестницей — 15,26 кг.

Горизонталь создает дополнительную жесткость лесов и служит для соединения рам по горизонтали. Масса – 3,64 кг, диаметр трубы — 25 мм, длина – 3,05 м, соотношение горизонталей и диагоналей составляет 3:1.

Диагональ – это крестообразный элемент, состоящий из 2 труб длиной 3,3 м и диаметром 25 мм, скрепленных болтом по середине. Связь выполняет функцию заднего ограждения, соединяет рамы друг с другом по диагонали, и создает дополнительную жесткость лесов. Диагональные связи устанавливаются в шахматном порядке или, в отдельных случаях, в каждой секции. Вес — 4 кг. Крепление диагоналей и горизонталей с рамами осуществляется с помощью поворотных флажковых замков, наваренных на раму.

Ригель представляет собой горизонтальную балку с двумя крюками, на которую укладывается деревянный настил, для создания рабочей поверхности. Кроме этого, ригель помогает удерживать рамы в вертикальном положении и служит защитой от несчастных случаев. Ригеля устанавливаются в первых двух рядах лесов и в каждом пролёте со стороны улицы и стороны здания. Вес – 8,63 кг, диаметр трубы – 50х30 мм.

Домкрат (опора регулируемая) – является опорным элементом, который ставится под рамы нижнего яруса. Домкрат служит для выравниваний уровней конструкции, если же корректировка уровня не нужна, используют нерегулируемую опору.

Кронштейн необходим для создания надежного и устойчивого крепления лесов и стен обслуживаемого здания. Кронштейнов и анкер, крепятся непосредственно к каждой раме по всей высоте лесов.

Настил деревянный/стальной – это рабочая поверхность, необходимая для передвижения рабочих по верхним ярусам, размещения материалов и инструментов. Каждый элемент изготавливается из доски размером 1х1 и весом от 20 до 30 кг.

Башмак (опорные пяты) – предназначен для установки первого ряда рам на поверхности земли. Размеры башмака — высота 0,1 м, ширина 0,15х0,15 м. Количество опорных пят определяется рельефом местности.

Подкладка — деревянная дощечка, предназначенная для создания опорной поверхности.

Передвижные подмостки и вышки-туры

Благодаря вариативности размеров и возможности быстрого передвижения в нужное место вышки и подмостки позволяют выполнять работы в самых труднодоступных местах. Конструкция состоит из замкнутых облегченных профилей. Передвижение осуществляется с помощью колес рояльного типа, которые снабжены тормозами и стопорами. Рабочие площадки бывают 4 типоразмеров. Вышки и подмотки возможно наращивать до нужной высоты.

Основные параметры вышек-туров:

•    максимальная высота вышек – до 22 метров;

•    ширина 13, метра;

•    рабочая площадка 2,2 кв2;

•    длина 2,5 метра;

•    максимальная нагрузка 200кг/м2.

Сертификаты соответствия

Для безопасной эксплуатации все ЛРСП-60 должны соответствовать ГОСТам:

  • ГОСТ 27321—87. Леса стоечные приставные для строительно-монтажных работ.
  • ГОСТ 23407-78. Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ.

Трубы, используемые для строительства лесов должны соответствовать следующим документам:

  • ГОСТ 3262-75. Трубы стальные водогазопроводные;
  • ГОСТ 10704-91. Трубы стальные электросварные прямошовные.

Хранение и транспортировка лесов должны осуществляться в соответствии с ГОСТ 15150-69. Климатические исполнения.

Превосходства использования этой модели

Главные особенности, которыми обладают строительные леса:

  • Удобная эксплуатация. Благодаря особенностям сборки рабочие фирмы смогут приложить максимальные усилия по выполнению заказа, ведь им не придется несколько раз выполнять сборку/разборку конструкции или перемещать ее на нужное место.
  • Прочность. Отличное сырье, послужившее основой для выполненных комплектующих и высокое качество сборки – гарант того, что данное приобретение сможет эксплуатироваться еще много лет.
  • Надежность. Приобретя эту модель, выполненную в соответствии со всеми ГОСТами и нормативами, вы получите уверенность, что сотрудники вашей фирмы находятся в безопасности.

Как собрать рамные леса?

Последовательность монтажа лесов рамного типа следующая:

  1. Готовится площадка для установки: планируется и выравнивается грунт, место очищается от камней, снега и строительного мусора, после чего высушивается.
  2. При установке вновь приобретённых лесов проверяется их комплектность и наличие сертификата соответствия.
  3. Персонал, участвующий в монтаже должен иметь допуск на проведение работ.
  4. Непосредственную установку начинают от одного из углов здания или сооружения. На подготовленную площадку устанавливают деревянные башмаки высотой не менее 40 мм, на которые монтируют опоры. Шаг опор не должен превышать значений, установленных производителем лесов.
  5. На подпятники или винтовые опоры монтируют смежные вертикальные рамы первого яруса, и соединяют их связями. Контроль параллельности и перпендикулярности установки ведут с применением уровня.
  6. Аналогично монтируются все остальные горизонтальные модули конструкции.
  7. Производится анкерное или дюбельное крепление яруса к стене (шаг установки регламентируется инструкцией производителя).
  8. Устанавливаются ригели и настилы первого яруса, в ходе чего контролируются предельно допустимые зазоры, сдвиги и неплотности. Монтируются бортовые ограждения.
  9. Аналогичным образом производится установка следующего яруса, при этом связи жёсткости размещаются в шахматном порядке.
  10. Выполняется проверка готовой конструкции на прочность. Испытывают настил, ограждения, контролируется надёжность замыкания флажковых соединений.

Все права защищены 2019 ПроИнструмент. Всё что надо знать о строительном инструменте

Это интересно: Как сделать навес для бассейна из поликарбоната — описываем в общих чертах

Размеры и вес

Конструкцию составляют секции из труб, готовых к использованию и соединенных между собой. Сооружения из рам не очень тяжёлые, потому что состоят из небольшого количества металла.

Разнятся тем, что имеют неодинаковую высоту установки. Первые два: ЛРСП-30 и ЛРСП-40 – имеют одинаковые размеры. Диаметр рамной конструкции ЛРСП-60 составляет 42 мм. У всех остальных одинаковый: секции имеют высоту 2 м, длина составляет 2-3 м, ширина прохода-1 м.

Чтобы рассчитать вес конструкции, нужно знать:

  • какова разновидность леса;
  • общую площадь стены;
  • количество ярусов, предоставленных для работ;
  • из какого материала состоят сами леса.

Классифицируются рамные леса, исходя из комплектации, имеющейся у каждой модели.

  1. Тип рамы: проходные (основные), с лестницей (в виде вставок с определённым интервалом).
  2. Тип связи: горизонтальные и диагональные. Чаще используются диагональные рамы, придающие изделию прочность и безопасность.
  3. Доски настила. В основном применяются доски из сосны или ели, с ровной структурой и с влагонепроницаемой пропиткой.

Пошаговая инструкция монтажа конструкции

Монтаж и демонтаж лесов осуществляется строго по паспорту данного изделия обязательно предоставляемого изготовителем и под руководством ответственного производителя работ, который составляет схему установки для конкретного объекта. Конструкция устанавливается на утрамбованную поверхность грунта с заранее сделанным водоотводом.

Шаг 1

На подготовленную поверхность, согласно схемы установки, устанавливают башмаки. Под башмаки каждой пары стоек укладывают подкладку из доски толщиной не менее 50 миллиметров. При необходимости можно установить опоры винтовые.

Шаг 2

В башмаки устанавливают рамы параллельно друг другу с шагом три метра и соединяют с противоположной стороны от здания горизонтальной связью, следующую пару — диагональной связью и так в шахматном порядке. Со стороны ремонтируемого здания рамы всегда соединяются только горизонтальной связью. По краям требуемой длины лесов устанавливаются рамы ограждения. Угол между горизонтальными связями и рамой должен быть строго 90 градусов. Рамы выставляются по отвесомеру, а горизонтальные связи – по уровнемеру.

Шаг 3

Устанавливаем рамы второго яруса. Рамы первого и второго яруса стыкуются между собой с помощью патрубков, которые привариваются на раму сверху и снизу. Для монтажа нижней части рам 2-го яруса используем ригели, на которые будет уложен настил.

Шаг 4

Крепление лесов к стене осуществляем в шахматном порядке, кроме крайних рам, которые крепятся на каждом ярусе. В некоторых случаях для придания жесткости лесам, крепление производится в каждой ячейке. Установку рам и закрепление лесов к стене производится одновременно.

Так, осуществляем монтаж до необходимой высоты. На рабочих ярусах кроме настила крепят перила-ограждения на высоте не ниже 1,1 м. Крепление стоек лесов к стене здания осуществляется согласно схеме, указанной в паспорте.

Правила эксплуатации

Леса должны начать эксплуатироваться после окончания монтажа и сдаче их показателей инженеру строительства и ответственному за технику безопасности.

Инженер обязан проверить правильность сборки узлов и каркаса, надежность опоры, ограждений, наличие отводов воды от основания лесов. Особо тщательно проверяются крепления к стенам и вертикальное положение рам. За чистотой и прочностью настилов ежедневно должен следить ответственный работник. Весовые нагрузки не должны превышать максимальных показателей. Когда какой-либо груз поднимают на леса, каркас подъемного механизма должен быть прикреплен к стене.

Комплектующие детали к инвентарным строительным лесам

Все типы сооружений имеют определенные комплектующие детали, обеспечивающие соединение, укрепление, разнообразие функционала и мер безопасности для рабочих. В состав комплектующих входят:

Комплектующие детали к строительным лесам

  • Стойки.
  • Связи.
  • Ригели.
  • Анкерные соединения.
  • «Башмаки».
  • Ограждения.
  • Настилы.
  • Лестницы.
  • Крепежные элементы (клинья, хомуты).

Детали изготавливаются из труб разного диаметра, отдельные неразборные узлы связываются электрической или газовой сваркой. Для связки остальных элементов используются болтовые соединения.

Комплектующие разных видов лесов

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
