Струбцина своими руками

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Угловая струбцина

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

  • стальной уголок 40 мм, толщиной 3-4 мм;
  • стальные пластины шириной 40-50 мм;
  • шпильки с резьбой, желательно закаленные;
  • прутки для воротков;
  • гайки для червячного механизма;
  • сварочный аппарат;
  • дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации..   Верстак своими руками – чертежи, принцип построения конструкции

  Верстак своими руками – чертежи, принцип построения конструкции

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Столярная струбцина из доступных материалов

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

  1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
  2. Мебельные гайки с фиксатором под дерево.
  3. Стальные шпильки, не обязательно из дорогой закаленной стали.
  4. Гайки — барашки с резьбой, соответствующей шпилькам.
  5. Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

  Самодельный трубогиб, как изготовить в домашних условиях

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

Столярная струбцина вариант 3

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

Технология изготовления

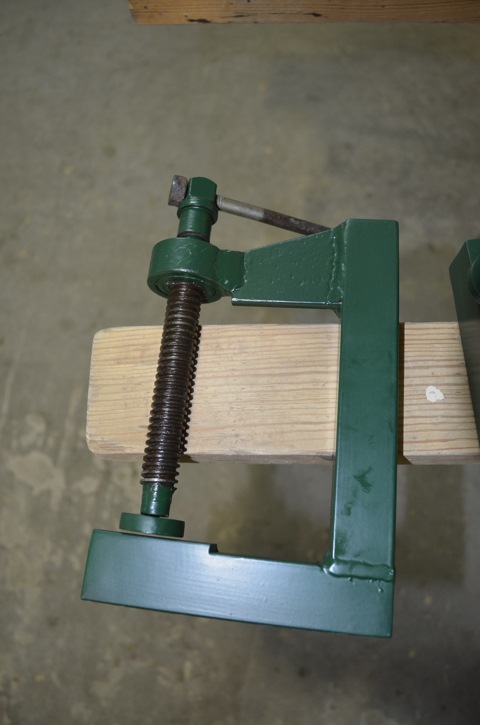

Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.

Инструменты для изготовления струбцины любого типа

1 вариант

Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.

Начнем:

  • Разрезаем арматуру на отдельные элементы, чтобы приступить к изготовлению челюсти для фиксации, как показано на фото с инструкцией.

    1-этап

    2-этап

    3-этап

    4-этап

    5-этап

  • Сначала делаем скользящую часть и добавляем гайку к подвижному рычагу.

    6-этап

    7-этап

  • Затем начинаем изготавливать винт и крутящуюся подставку для поворотов.

    8-этап

    9-этап

  • Нарезаем резьбу в стержне, затем конструируем плечо.

    10-этап

    11-этап

  • Финишным этапом будет изготовление ручек и панелей на челюсти.

    12-этап

2 вариант

Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.

Приступим:

Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.

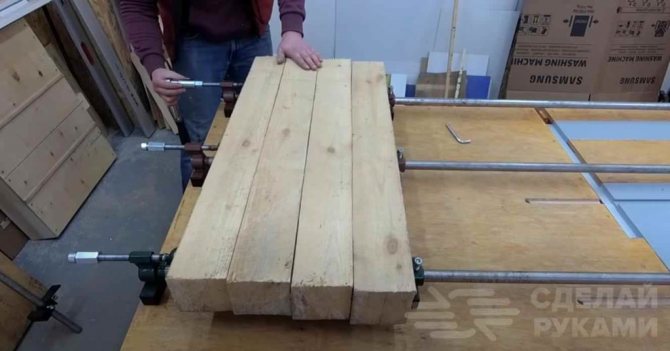

Самодельная трубная струбцина

Данный вариант отлично подойдет для зажима больших заготовок — к примеру, чтобы склеить щиты из брусков и досок. Как вы уже поняли, мы будем делать трубную струбцину своими руками.

Самоделка состоит из направляющей, изготовленной из трубы, упора для заготовок, который можно перемещать вдоль трубы, и винта с прижимом. Соответственно, нам потребуются следующие материалы:

  • круглая труба (для водопровода, d — 25 мм);
  • резьбовая шпилька;
  • удлиненные муфты;
  • стальной уголок;
  • головка от рулевой тяги;
  • квадратный пруток.

Cоветуем: Удобная металлическая подставка для электропаяльника

Рассмотрим пошаговый процесс изготовления струбцины. Сначала надо будет сделать подвижный прижим.

Для этого потребуется металлический уголок 40х60 мм (отрезаем заготовку длиной 5 см). От рулевой тяги авто необходимо отрезать головку. Привариваем ее к широкой полке уголка.

Ко второй полке уголка (которая 40 мм) надо приварить подготовленную втулку. К головке привариваем резьбовую шпильку.

Надеваем прижим на направляющую из круглой трубы. На резьбовую шпильку накручиваем удлиненную муфту.

Затем устанавливаем еще одну втулку, а между ней и удлиненной гайкой вставляем квадратный пруток, и обвариваем. Зачистить сварные швы можно с помощью лепесткового круга для УШМ.

Для вращения ходового винта трубной струбцины можно использовать как самый обычный гаечный ключ, так и ключ-трещотку с торцевой головкой, и даже шуруповерт.

На резьбовую шпильку навинчиваем вторую удлиненную муфту, а в нее вкручиваем болт, который и будем крутить с помощью ключа-трещотки или шуруповерта. Но можно и обычный вороток сделать, и не париться.

К втулке, которая находится на конце направляющей, привариваем отрезок квадратной профтрубы размером 30х30 мм (длина — 80 мм). Саму втулку надо прихватить сваркой к направляющей.

Далее из металлического уголка, втулки из толстостенной круглой трубы и квадратного профиля необходимо будет сварить упор для заготовок, который также надевается на направляющую.

Для фиксации упорного элемента в нужном месте на направляющей, во втулке надо будет дополнительно просверлить отверстия под фиксирующие болты.

Как сделать струбцину своими руками, можно увидеть в пошаговом мастер-классе — в авторском видеоролике ниже. Данная идея принадлежит автору YouTube канала Mr.Vereshchak.

Из основных преимуществ самодельного приспособления стоит отметить простоту сборки (потребуется изготовить только два элемента: прижим и упор) и низкие затраты на изготовление.

Причем качество самодельной струбцины ничем не хуже, чем у слесарных трубных струбцин, изготовленных на производстве.

Считаю, что это отличный вариант для домашней мастерской. Можно даже на заказ делать, благо что все необходимые материалы всегда можно найти и купить за копейки на металлоприемке.

Изготовление металлической угловой струбцины

Металлические прижимные приспособления имеют хорошую фиксацию, высокую степень зажима и оптимальный эксплуатационный срок. Такие струбцины состоят из надежных крепких корпусов, подвижных механизмов и винтов, которые обеспечивают фиксирующую жесткость.

При помощи металлических струбцин можно:

  • выполнять фиксацию элементов конструкций под любым углом;
  • использовать для предварительного монтажа заготовок;
  • осуществлять выравнивание деталей конструкций.

К тому же, угловые струбцины из металла часто используются при сварке. Подобный вид инструмента подразделяют на:

  1. Двухкоординатный.
  2. Трехкоординатный.

Посредством одного инструмента можно выполнять фиксацию сразу двух элементов металлоконструкций, для дальнейшего их сваривания. закрепить их сваркой.

Для изготовления своими руками угловой струбцины из металла необходимо обеспечить наличие таких комплектующих:

  • стального листа, толщина которого 10 мм;
  • гаек в количестве 3 штук;
  • стального листа, на котором предусмотрена наружная резьба, соответствующая размерам гаек;
  • шайб больших диаметров.

Процесс сборки струбцины:

Создаются основания конструкций. Чтобы выполнить формирование оснований на устройстве необходимо наличие листового металла, у которого толщина составляет от 8-10 мм. В качестве фиксирующего элемента можно использовать уголки нужных размеров. Для выполнения креплений стоит воспользоваться электросваркой, так как резьбовые крепления будут отличаться меньшей надежностью.
Выполняется установка зажима – для создания винтового зажима можно воспользоваться двумя или тремя гайками, которые следует сварить друг с другом. К тому же оптимальнее всего выполнить изготовление кронштейна, на котором имеются резьбовые отверстия с толщинным размером 30-40 мм. Крепление осуществляется болтами, для того чтобы при срыве резьбы можно было осуществить его замену.
Формируются углы

Важное значение, при сборке угловой струбцины, следует придать тому, как будут расположены зажимочные скобы. В процессе сварки каждый уголок должен идеальным образом соответствовать друг к другу

В связи с этим один уголок нужно приварить на зажим, после чего наложить второй, прижать и приварить к скобе.
Осуществляется проверка движения оснований. На боковых поверхностях конструкций следует произвести установку направляющих, что должны будут позволить выполнять перемещение внутреннего основания струбцин. с этой целью нужно вырезать проем, ширина которого будет составлять 8-10 мм.
Просверливание отверстий. При помощи сверл на верхних основаниях струбцин, куда устанавливаются болты, делаются отверстия. Основания касательно друг друга должны перемещаться максимально свободно, так что лучше предусмотреть, чтобы резьбы на болтах не доходили до головки, которая крепиться на основаниях посредством кронштейна.

После этого работу по сборке угловой металлической струбцины можно считать завершенной. Выполняя столярные, слесарные или сварочные работы таким инструментом можно выполнить надежную фиксацию конструкции. Приспособление позволяет заменить нескольких помощников и существенно ускорить рабочий процесс. Благодаря подвижным элементам можно соединять детали под необходимым углами и наклонами.

Рассмотрев основные способы изготовления угловых струбцин, теперь каждый мастер сможет сделать приспособление своими руками, так как это абсолютно не сложный процесс. Подбор вида конструкций должен осуществляться согласно необходимой степени будущей фиксации. Применение такого приспособления может быть полезно как для домашнего хозяйства, так и для профессиональных работ.

Балочные инструменты

В отличие от традиционной модели данный прибор имеет совершенно отличный от классики корпус. Он представлен в виде балок, откуда и появилось название инструмента.

Фиксация обрабатываемой детали производится на поверхностях, расположенных в параллельной или наклонной плоскости. Одна планка стационарная, вторая является подвижной с регулируемым винтом на боку.

Обратите внимание!

  • Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях

  • Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
  • Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

Лучшие быстрозажимные струбцины

Быстрозажимные струбцины позволяют зафиксировать или разжать деталь одной рукой, что особенно удобно при проведении высотных работ. Специалисты ВыборЭксперта изучили предложения производителей в этом сегменте, среди которых отобрали тройку лучших.

Gross 20717

Одна из лучших столярных быстрозажимных струбцин. Корпус сделан полностью из металла, курок – из плотного ударопрочного пластика. Шина изготовлена из холоднотянутой стали. Храповый механизм удобно регулировать одной рукой. Установка в рабочее положение или выход из него занимают пару секунд. Фиксируется инструмент надежно.

Модель подходит для быстрого зажима и удержания деталей толщиной до 10 см. Стопорный механизм создает усилие в 1200 Н. На прижимной губке продумана резиновая накладка, которая защищает обрабатываемую поверхность от повреждений. Ее лучше сразу посадить на клей, чтобы не потерять накладку в процессе эксплуатации.

Достоинства

  • Заготовка не съезжает;
  • Надежные материалы;
  • Глубокий захват;
  • Хорошая эргономика.

Недостатки

  • Цена выше средней (от 1700 рублей);
  • Неудобен для узких мест.

Не всегда получается закрепить изделия в узких местах, так как для движения ручки нужен ход. Но такие ситуации случаются нечасто, и они не влияют на качество самого аппарата от Gross.

Зубр 32246-210

Надежная компактная быстрозажимная струбцина. Высокотехнологичная конструкция из нейлона прочна, дополнительно армирована фиберглассом. Приспособление подходит для быстрой фиксации деталей диаметром до 7,7 см. Подвижные губки из эластомера не пачкаются, не повреждают зажимаемый предмет. Они надежно фиксируют даже неровное изделие. Двухкомпонентные рукоятки эргономичны, хорошо ложатся в руку, не выскальзывают.

Достоинства

  • Невысокая цена (около 500 рублей);
  • Закаленная пружина;
  • Удобно работать одной рукой;
  • Есть в большинстве магазинов;
  • Небольшой вес (150 г).

Недостатки

Руки быстро устают.

Мощная пружина в конструкции выступает одновременно плюсом и минусом. Она надежно удерживает зажатый элемент. Но из-за того, что зажимаешь инструмент одной рукой, работать долго не очень удобно.

Kraftool 32019-75-300

Надежный инструмент F-образной формы для быстрого надежного обжима изделий при сварочных работах. Металлический корпус без пластиковых вставок обеспечивает высокую прочность аппарату, позволяет работать с ним при экстремально высоких температурах. Благодаря ширине зажима в 30 см конструкция обхватывает толстые доски, металлические или пластиковые объекты.

Крепление и освобождение деталей от зажима происходит быстрее, чем с помощью обычных винтовых моделей. Заготовки надежно и быстро фиксируются, не съезжают от вибраций. С инструментом удобно работать одной рукой.

Достоинства

  • Сильный зажим;
  • Толстая удобная рукоять;
  • Глубина зажима – 7,5 см;
  • Удобный храповый механизм.

Недостатки

Дорого (от 2300 рублей).

Kraftool – отличная быстрозажимная струбцина, которая не деформируется в процессе эксплуатации. Единственное, что останавливает многих от ее покупки – высокая цена.

Вариации

Для небольших деталей используют струбцину для сварки более простой конструкции, например, в виде английской литеры G. Такое приспособление надежно удерживает мелкие детали, позволяя сварщику соединить и в одно целое, при этом винт надо выбирать с пятаком подвижного типа, чтобы закрепить детали, не передвигая их при затягивании.

В виде буквы F

Конструкция такой струбцины не так надежна, чем аналог в форме G, но имеет более широкий вариант регулировки: на рейке из металла с одной стороны жестко крепится неподвижная губа, а губка со свободным ходом имеет винт с шайбой на конце для надежной фиксации заготовки и удобную рукоять для закрепления нужного положения. Длина рейки может быть разной — это зависит от модели струбцины и позволяет неподвижно зафиксировать несколько деталей относительно друг друга, главное, чтобы их ширина не превышала длину изделия.

Основание изделия

Для формирования несложной конструкции нужно приготовить три обрезка из профтрубы, например, аналог с габаритами 25х60 идеально подойдет для этих целей. Длина отрезков: 300, 200 и 100 мм соответственно, маленький располагают посредине большого и прихватывают в нескольких местах. Получилось основание с шириной до 180 мм, теперь, отступив от большего края, зарезаем углы под 45 градусов.

Отрезок длиной не более 150 мм приваривается посредине длинной части основания — здесь будет закреплена винт и гайка, чтобы закреплять детали. Теперь изготовим направляющие, которые будут служить упорами при фиксации. Все стыки полученной конструкции надо проварить, а шовные соединения зачистить, надев на болгарку специальный камень.

Механизм прижима

На конце прямого обрезка, идущего от ранее изготовленного основания, отмеряем нужное расстояние, привариваем гайку с закрученным винтом. Чтобы защитить резьбу от повреждения разлетающимися искрами, обильно смазываем весь винт техническим вазелином. Отрезав две одинаковые детали длиной не более 100 мм, концы зарезаем под 45 градусов, затем производим стыковку и завариваем швы. Получилась поджимная планка.

Металлическая пластина с толщиной не более 5 мм приваривается на выверенном расстоянии от внутреннего угла прижимного устройства, предварительно прожигается отверстие, куда будет входить винт. Когда резьбовое окончание винта появится из перфорации, к нему приваривают фиксатор, а с противоположной стороны — ручку для вращения.

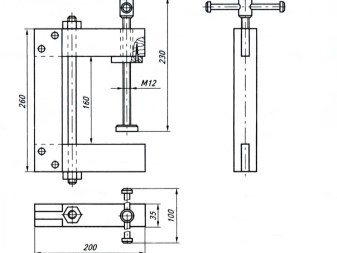

Чертежи

Чертёж самодельной прямоугольной струбцины для сварочных работ обладает следующими её габаритами.

  1. Ходовая шпилька – болт М14.
  2. Вороток – арматура (без фигурных рёбер, простой гладкий прут) диаметром 12 мм.
  3. Внутренняя и наружная прижимные детали – профтруба от 20*40 до 30*60 мм.
  4. Ходовая полоса 5-миллиметровой стали – до 15 см, с шириной отрезка до 4 см приваривается к основной пластине.
  5. Длина каждой из сторон угла наружных губок – 20 см, внутренних – 15 см.
  6. Квадратный лист (или его половина в виде треугольника) – со стороной 20 см, под длину наружных губок струбцины. Если используется треугольник – его катеты по 20 см, прямой угол обязателен. Листовой отрезок не даёт раме нарушить свой прямой угол, это её усиление.
  7. Коробчатая сборка на конце полосы листовой стали направляет ход струбцины. Состоит из квадратных отрезков стали 4*4 см, к которой приварены стопорные гайки.
  8. Треугольные полосы, усиливающие подвижную часть, ввариваются с обеих сторон. Подбираются по размеру внутреннего свободного места, образованного прижимной губкой, со стороны ходового винта. К ней приваривается и ходовая гайка.

Итак, для изготовления прямоугольной струбцины нужны:

  • лист стали толщиной 3-5 мм;
  • отрезок профтрубы 20*40 или 30*60 см;
  • шпилька М14, шайбы и гайки под неё;
  • болты М12, шайбы и гайки под них (опционально).

В качестве инструментов используются такие.

  1. Сварочный аппарат, электроды. Защитная каска, задерживающая до 98% света электродуги, обязательна.
  2. Болгарка с отрезными дисками по металлу. Обязательно используйте защитный стальной чехол, закрывающий диск от разлёта искр.
  3. Перфоратор с переходной головкой под обычные свёрла по металлу или более малогабаритная электродрель. Нужны также свёрла диаметром меньше 12 мм.
  4. Шуруповёрт с насадкой-гайковёртом (опционально, зависит от предпочтений мастера). Можно применять и разводной ключ под болты с головкой до 30-40 мм – такими ключами пользуются, например, водопроводчики и газовики.
  5. Линейка-угольник (с прямым углом), строительный маркер. Выпускаются незасыхающие маркеры – на масляной основе.
  6. Резак для нарезания внутренней резьбы (М12). Используется, когда имеются цельные куски квадратной арматуры, а дополнительные гайки раздобыть не удалось.

Импровизированные зажимы

Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.

Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.

Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.

Типы струбцин

Существует три категории струбцин:

  • Простые, обеспечивающие фиксацию деталей с рабочей плоскостью верстака.
  • Угловые, предназначенные для удержания двух заготовок под требуемым углом.
  • Объемные, способные фиксировать три заготовки в трех разных направлениях.

Первый тип изготавливается в виде C-образного кронштейна с резьбовым зажимом. Сфера применения — обработка дерева, металла, пластиковых основ. Второй тип — наиболее часто применяемый.

Чаще всего угловую струбцину используют для фиксации заготовок под углом 90°. Но существуют образцы, позволяющие изменять угол до необходимого значения.

Третий тип фиксаторов нужен, если специфика работы предусматривает выполнение больших однотипных процессов.

Заводские модели достаточно дороги. Решение — делать струбцины самостоятельно.

Угловая и объемная струбцины изготавливаются на основе простой конструкции, отнесенной к первой категории, и дополнительных деталей, которые можно найти в домашней мастерской. Размеры, прочностные характеристики зависят от материала изготовления. Обычно параметры ориентированы на тип обрабатываемых деталей. В статье описано, как сделать столярные струбцины из фанеры, представлена схема сборки угловых зажимов для работы с металлическими деталями.

Фанерные струбцины

Для сборки мебели часто применяют листы ДСП, которые фиксируются под прямым углом. Рекомендуется сделать приспособление на основе простых струбцин. Для этого потребуется:

  • лист фанеры или ДСП толщиной 8–12 мм;
  • квадратный или прямоугольный деревянный брусок;
  • электролобзик или ножовка;
  • электрическая дрель с набором насадок.

Из фанеры или древесно-стружечной плиты выпиливают два и более прямоугольных треугольника с катетами длиной 30–40 см. Угол 90° каждого сегмента должен быть максимально точным, иначе готовая конструкция будет некачественной. В каждом углу треугольника формируют отверстие. Оно должно соответствовать размерам простых зажимов, взятых за основу.

Необходимо, чтобы от края отверстия до катета треугольника расстояние было 10–15 мм.

Приспособление испытывают на практике. Для этого самодельный треугольник прижимают обычной струбциной к обрабатываемому листу, выравнивают по краю. Второй простой струбциной фиксируют следующую деталь под углом 90°. Чтобы крепление было надежным, по краям стыка применяют две треугольные фигуры.

Угловые зажимы для металлических заготовок

Для работы с металлическими деталями применяют железные угловые струбцины, усиливающие зажим. Металлы прочнее дерева, фиксировать их нужно более крепким инструментом. Обработка нередко сопряжена с процессом сварки, высокие температуры быстро приведут деревянные элементы из строя. Лучше отдавать предпочтение железу. Оно не боится электрической дуги, высоких температур, механического воздействия.

Металлическую угловую струбцину изготавливают по той же схеме, что и фанерную. Но вспомогательный инструмент делают из листового металла толщиной 8–10 мм. Фиксирующие элементы собирают из металлического уголка заданного размера. Для большей надежность уголки свариваются. Резьбовое крепление также подойдет.

Винтовой зажим делают из трех сваренных между собой гаек. Можно создать кронштейн с резьбовым отверстием диаметром 35–40 мм в центре. Крепят устройство болтами, что позволяет в случае срыва резьбы осуществить быструю замену.

Внутреннее основание приспособления перемещают по направляющим. Для их изготовления в биссектрисе треугольника формируют паз шириной около 10 мм. Просверливают технологическое отверстие в верхнем основании фигуры. Снабжают его болтом и закручивают снизу гайкой. Чтобы обоюдное перемещение оснований не было затруднено, работа выполнялась корректно, резьба не должна доходить до головки болта.

Угловую струбцину легко изготовить самостоятельно, нет необходимости приобретать заводской зажим.

Сборка струбцины

Профильные
трубы соединяют между собой серёжками. Размер серёжек задаёт максимальную
толщину деревянного щита, который струбцина может сжимать.

Заданная высота серёжки и струбцины

Упорный
болт, вставленный в отверстие, будет удерживать деревянный щит при сдавливании.

Упорный болт

Шпилька будет
давить на деревянный щит через специальную вставку. Она выполнена из прочного
дерева с металлическими накладками.

Вставки под шпильки

На шпильку
накручивают удлинённую гайку, которую используют для закручивания шпильки
руками или ключом. Удлинённая гайка плотно сидит на шпильке, так как зажата
контргайкой.

Иногда
вместо удлинённой гайки устанавливают ручку. Однако в этом случае нельзя на
щите близко друг к другу устанавливать две струбцины.

Контрящая гайка на шпильке

При
сборке струбцины необходимо выдерживать одинаковыми все отступы для крепежей
серёжек в начале и в конце направляющих. Если эти размеры будут разными, то
между направляющими образуется щель. У струбцины должны быть параллельными обе
направляющие.

Важный размер
Щель между направляющими

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
