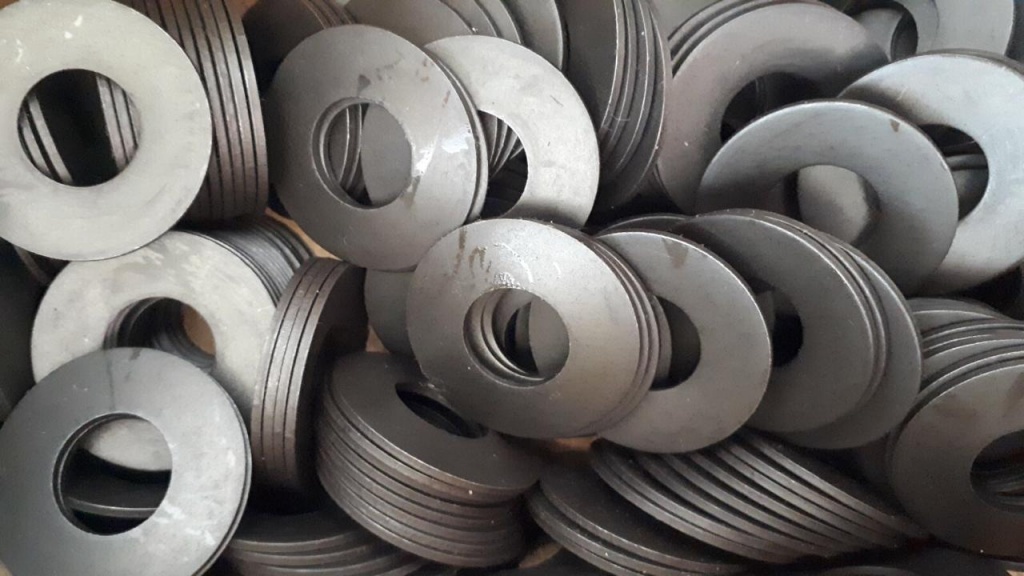

Тарельчатая пружина

Изготовление пружин по индивидуальным чертежам заказчика — статьи компании «ЦентрМеталлТорг» — 3

Наша компания производит пружины по чертежам заказчика. Именно по ним наши мастера изготавливают пружины растяжения, сжатия, манжетные и фасонные изделия, изготовленные из пружинной проволоки. Готовые изделия на выходе полностью соответствуют всем техническим параметрам, которые указаны в чертежах заказчика.

Винтовые пружины

Тарельчатые пружины

Плоскоспиральные пружины

Оформите заказ на пружины онлайн

ФОСФАТИРОВАНИЕ Химическое оксидирование с промасливанием — защитное покрытие. Обеспечивает коррозионную стойкость поверхности, при периодическом возобновлении смазывающего вещества на поверхности;

ЦИНКОВАНИЕ Обеспечивает защиту от коррозии в специфических условиях;

КАДМИРОВАНИЕ Применяется для защиты от коррозии при контакте с морской водой и в условиях тропического климата.

При изготовлении пружин по чертежам заказчика наши специалисты выполняют следующие процедуры:

  • во время общения с представителем фирмы, желающей приобрести у нас пружины, мы предлагаем осмотреть все имеющиеся модели на складе. Если там нет необходимого размера и конфигурации, мы просим предоставить свои параметры с учетом возможностей нашего технологического оборудования;
  • после получения эскиза от клиента мастера производят расчет технических параметров изделий в нескольких вариантах;
  • в случае одобрения одного из выбранных видов изделия заявка проходит этап утверждения и направляется в производственный цех;
  • изготовление продукции в необходимом объеме осуществляется в самые короткие сроки с соблюдением регламента.

Как мы работаем

При обращении к нам, заказчик, при отсутствии необходимой пружины или фасонного изделия у нас на складе, может сделать заказ на изготовление изделия, указав необходимые ему параметры.

При необходимости наши мастера могут изготовить пружины по образцам или чертежам, в случае отсутствия последних, просто можно сообщить необходимые пожелания и технические характеристики, а наши специалисты сами произведут все необходимые расчеты.

Сообщить данную необходимую информацию, можно приехав к нам офис или заполнив форму заказа на нашем сайте. Чертежи мы принимаем на электронную почту.

После того, как наши опытные специалисты произведут все необходимые расчеты, наши менеджеры свяжутся с вами и предложат несколько вариантов, которые будут предполагать эксплуатацию готовых изделий в разных условиях и режимах. После выбора необходимо варианта, заказ утверждается и запускается в работу.

Наши специалисты и менеджеры всегда по максимуму прикладывают все усилия для выполнения пожеланий и требований наших клиентов, это касается не только производственных моментов, но и общей организации сотрудничества.

При организации процесса поставок уже готовой продукции мы всегда выдерживаем все указанные сроки и предлагаем нашим клиентам удобные условия и время. Наши постоянные клиенты имеет ряд определенных преимуществ, в том числе и гибкую систему скидок.

Приходите к нам и сами убедитесь в качестве нашей продукции и отличном сервисе. Мы всегда рады новым клиентам.

Тарельчатые пружины по стандарту DIN 2093

Что такое тарельчатая пружина? Основная характеристика таких пружин – это малая деформация при больших нагрузках. Пружина DIN 2093 представляет собой пологое коническое кольцо, которое подвергается в процессе работы осевым нагрузкам. Она может испытывать с зависимости от области применения статические или динамические нагрузки. Пружины различаются между собой по следующим параметрам: внутренний диаметр Di, внешний диаметр De, толщина материала t, длина без нагрузки Lo.

Производство пружин – это точный и высокотехнологичный процесс. Здесь малые ошибки могут приводить к браку, неточностям, к негативным последствиям при эксплуатации готовых конструкций

Когда вы подбираете пружины, нужно обращать внимание на их отделку. Наличие ржавлений, неровность поверхности пружин, дефекты стали, из которой делаются тарельчатые пружины DIN, приводят часто к быстрому разрушению пружин

Сегодня каждое предприятие беспокоится о своей репутации. Мы выпускаем тарельчатые пружины и другие виды пружин с учетом технологических требований, и качеству изготавливаемой продукции уделяем особое внимание. Предлагаемая нами к продаже тарельчатая пружина DIN 2093 отвечает стандартам ГОСТа 3057-90 (кроме международного стандарта DIN) и имеет свой паспорт качества.

Работоспособность пружины зависит от срока ее хранения. Материал пружин не может быть вечно упругим и прочным, поэтому срок хранения не может превышать 1 год. Покупая тарельчатые пружины DIN у нас, вы можете быть точно  уверены в качестве изделия, который будет служить вам долго

Важно приобретать товар, такой как пружина DIN 2093, у постоянных поставщиков, с кем вы сотрудничаете долгое время.  Большинство наших Заказчиков, сделав первый заказ, затем становятся постоянными клиентами

Сегодня технологический уровень предприятий России повышается, повышаются и требования к качеству комплектующих элементов. Иногда снабженцы сталкиваются с тем, что, задав запрос в поисковой системе «купить пружины», они не могут найти изделия, которые соответствуют стандартам DIN, нужного качества и определенного количества в срок. Наша компания поможет вам обойти данные трудности. Расположение компании в Санкт-Петербурге является одним из ее конкурентных преимуществ. Город находится, в виду своего географического положения, в своеобразном логистическом центре России, и поэтому сроки поставки у нас максимально сжатые из всех возможных вариантов.

Описание пружин тарельчатых.

Данная разновидность пружин востребована в различных сферах производственной промышленности, в частности:

  • военной;
  • аэрокосмической;
  • энергетической;
  • нефтехимической;
  • тяжелом машиностроении.

При их выборе приоритетное значение отдается соотношению параметров нагрузка-деформация.

Эти пружины называть по разному:

  • шайба тарельчатая пружинная;
  • пружина пластинчатая;
  • пружина дисковая;
  • плоская пружина;
  • пружина прорезная;
  • пружина шайба.

высоте пружины

Имеют они дисковую форму, позволяющую воспринимать сильные нагрузки при минимальных деформациях.

Это главная особенность данных пружин, обеспечивающих компактность и надежность узла, где они используются + малый ход.

Тарельчатые пружины отличаются по видам сборки в зависимости от расположения упругого элемента:

  • параллельно;
  • последовательно;
  • параллельно-последовательно (комбинированный тип).

Если пластинчатая пружина состоит из однонаправленных частей, то ее называют пакетом либо набором. При соединении разнонаправленных элементов шайба тарельчатая получила название одиночной.

В первом случае упругость набора соответствует упругости любой составляющей пакета, а при разнонаправленности – эту величину определяют путем суммирования показателей упругости каждой отдельно взятой пружины.

Ассортимент плоских пружин

Каждый типоразмер пружин, согласно ГОСТ 3057-90 имееет свой номер, в зависимости от специальных параметров:

  • сила;
  • наружный и внутрениий диаметры;
  • толщины пружины;
  • максимальная деформация;
  • высоты пружины;
  • толщины с опорной плоскостью;
  • сила деформации;
  • масса.

Пружина типа 1

больших диаметров

Пружина типа 2

стали высокого

Пружина типа 3

допускается изготовление

Пружина типа 4

циклической нагрузки

Перечень номеров и серий пружин:

  1. Тип 1 или 3 (номера с 1 по 274)
  2. Тип 2 или 4 (номера с 301 по 529)
  3. Ограниченного применения (номера с 600 по 724)
  4. Ограниченной выносливости (номера с 850 по 975)
  5. Серии MPT, MPTM DIN 2093
  6. Из нержавеющей стали серии MPTN, MPMN
  7. Низкого усилия серии MPT, MPTM
  8. Серия MPTP DIN 2093

Область применения

Рассматриваемое изделие получило весьма широкое распространение. Это связано со следующим:

  1. Многие соединения характеризуются низкой устойчивостью к вибрации. Именно поэтому при соответствующем воздействии степень крепления существенно снижается.
  2. Вибрация и перемененные нагрузки могут стать причиной раскручивания соединения. Часто при эксплуатации различных механизмов возникает вибрационная нагрузка, которая создает довольно большое количество проблем. Даже незначительное смещение двух объектов относительно друг друга становится причиной, по которой существенно снижается прочность, может происходить деформация крепежных элементов.
  3. Применение особого сплава при изготовлении тарельчатой пружины позволяет компенсировать возникающие вибрации и переменные нагрузки. За счет этого существенно повышается степень надежность получаемого соединения.

Применяется тарельчатая пружина в машиностроительной и многих других областях. При этом следует отметить относительно невысокую стоимость, за счет чего есть возможность создавать надежные механизмы при минимальных вложениях.

Важно провести правильный выбор наиболее подходящего варианта исполнения тарельчатой пружины. При этом учитываются следующие условия:

  1. Пакет тарельчатых пружин выбирается в том случае, когда при установке одиночной не обеспечивается требуемый ход. Кроме этого, сочетание рассматриваемого изделия подходит в случае, когда одного не подходит для нормальной функциональности.
  2. За счет существенного увеличения диаметрального размера уменьшается длина. За счет этого появляется возможность создания компактных механизмов.
  3. При оказании циклической нагрузки рекомендуется проводить последовательную сборку. За счет последовательной сборки существенно повышается коррозионная стойкость поверхности.

Установка тарельчатых пружин проводится при создании самых различных устройств и механизмов. Примером можно назвать следующее:

Шарикоподшипниковые механизмы, которые могут применяться для снижения степени трения поверхности. Подшипники сегодня устанавливаются при создании самых различных устройств. Основное требование, предъявляемое в этом случае, заключается в точности расположения всех элементов. Кроме этого, на момент эксплуатации может возникать вибрация и переменная нагрузка

При этом уделяется внимание тому, чтобы шарикоподшипники обладали требуемой коррозионной стойкостью.
Тормозные устройства. Они часто устанавливаются на автомобилях и других транспортных средствах

На момент торможения есть вероятность также возникновения переменной нагрузки, которая становится причиной вибрации и повышенного износа.
Зажимные приборы, которые предназначены для фиксации деталей при их обработке и проведении другой работы. Довольно большое распространение получили различные тиски и другие подобные механизмы. На момент эксплуатации может оказываться переменная нагрузка, которая становится причиной снижения прочности соединения.
Подъемные механизмы. Они применяются для транспортировки различных объектов. К подобным устройствам предъявляется довольно большое количество требований, касающихся надежности. Именно поэтому отдается предпочтение высокоточным изделиям.

Не стоит забывать о том, что в продаже встречаются самые различные варианты исполнения изделия. Стандартные тарельчатые пружины устанавливаются при создании систем безопасности лифтов. Некоторые организации проводят выпуск по индивидуальным чертежам, что позволяет получить деталь с особыми эксплуатационными характеристиками.

Применение рассматриваемого изделия помогает сэкономить монтажное пространство. При этом требуемые показатели достигаются при минимальном объеме упругого элемента.

В заключение отметим, что встречаются изделия с покрытием и без него. При этом основной состав характеризуется повышенной устойчивостью к воздействию окружающей среды, переменным и постоянным нагрузкам.

Применение тарельчатых пружин

Несмотря на относительную новизну, тарельчатые пружины успели найти широкую область применения в тяжелом машиностроении, нефтехимической отрасли, на транспорте и в энергетике, в военной промышленности, в сельском хозяйстве и в космосе. Основной особенностью тарельчатых пружин является их способность принимать на себя большие нагрузки, давая при этом низкую деформацию. Причем, работать они могут в ограниченном пространстве. Если типоразмер пружин подобран правильно, то в процессе эксплуатации они демонстрируют солидную долговечность и удерживают низкий коэффициент ползучести.

Свойства тарельчатых пружин, особенно соотношение «нагрузка/деформация», позволяют применять их при высокой статической нагрузке, для рассеивания энергии удара, замера усилия и амортизации движимой массы. Можно назвать ряд изделий, в которых используются дисковые пружины:

  • Муфты предохранительные: пружины обеспечивают поверхностям, передающим крутящий момент, необходимый уровень сцепления. Регулировать давление помогают специальные регулировочные гайки. Передача крутящего момента прекращается, если допустимый предельный уровень нагрузки превышен.
  • Муфты предохранительные фрикционные: компенсируют износ фрикционных накладок муфты, обеспечивая заданное давление на них и, соответственно, неизменную величину передаваемого крутящего момента.
  • Быстродействующие запорные клапаны: гидравлическую нагрузку испытывают при нахождении клапана в открытом положении. Если возникает сбой, и гидравлическое давление неожиданно падает, освобожденная от нагрузки пружина мгновенно перекрывает клапан, прекращая поступление потока жидкости в систему. В запорных клапанах чаще используется набор тарельчатых пружин в комплекте с центральным шаровым клапаном.
  • Компенсация люфта: при узловой сборке компенсируют геометрические допуски.
  • Масляные фильтры отечественных авто: пружина обеспечивает необходимое прижимное усилие фильтрующего элемента к крышке масляного фильтра и препятствует попаданию неочищенного масла обратно в мотор.
  • Разборные контактные соединения (токопроводящие): служат для стабилизации электрического сопротивления.
  • Возвратные пружины поршней: после снятия нагрузки возвращает поршень гидравлической системы в первоначальное положение.
  • Барабанные мельницы: пакеты тарельчатых пружин, установленные на болтах, обеспечивают эластичное крепление футеровок.

Тарельчатая шайба в ассортименте

Размер Вес В упаковке шт.
6*3,2*0,3*0,45 0,05 1000
6,3*3,55*0,5*0,3 0,06 1000
8*3,2*0,3*0,55 0,1 1000
8*3,2*0,4*0,60 0,13 1000
8*3,2*0,5*0,70 0,15 1000
8*4,2*0,3*0,55 0,09 1000
8*4,2*0,4*0,60 0,11 1000
9*5,6*0,4*0,2 0,13 1000
10*3,2*0,4*0,70 0,22 1000
10*3,2*0,5*0,75 0,28 1000
10*4,2*0,4*0,70 0,2 1000
10*4,2*0,5*0,75 0,25 1000
10*4,2*0,6*0,85 0,3 1000
10*5,2*0,25*0,55 0,11 1000
10*5,2*0,4*0,70 0,18 500-1000
10*5,2*0,5*0,75 0,22 1000
12*4,2*0,4*0,80 0,31 1000
12*4,2*0,5*0,85 0,39 1000
12*4,2*0,6*1 0,47 1000
12*5,2*0,6*0,95 0,43 1000
12,5*5,2*0,5*0,85 0,36 1000
12,5*6,2*0,35 0,25 500-1000
12,5*6,2*0,5 0,36 1000
12,5*6,2*0,6*0,95 0,44 1000
12,5*6,2*0,7 0,52 1000
12,5*6,2*1*1,20 0,73 1000
14*7,2*0,35 0,31 500-1000
14*7,2*0,50 0,44 1000
14*7,2*0,8 0,71 1000
15*5,2*0,6*1,05 0,73 1000
15*8,2*0,5*1 0,49 1000
15*8,2*0,7*1,1 0,68 1000
15*8,2*0,8*1,2 0,78 1000
16*8,2*0,4 0,47 200-1000
16*8,2*0,6 0,7 1000
16*8,2*0,8 0,7 1000
16*8,2*0,9*1,25 1,05 1000
18*6,2*0,4*1 0,7 1000
18*6,2*0,5*1,1 0,88 1000
18*6,2*0,7*1,25 1,23 1000
18*6,2*0,8*1,3 1,41 1000
18*8,2*0,5 0,86 1000
18*8,2*0,7*1,25 1,11 1000
18*8,2*0,8*1,3 1,27 1000
18*8,2*1 1,71 1000
18*9,2*0,45 0,66 200-1000
18*9,2*0,7 1,03 1000
18*9,2*1 1,45 1000
20*8,2*0,6*1,3 1000
20*8,2*0,7*1,35 1000
20*8,2*0,8*1,4 1000
20*8,2*1*1,55 1000
20*10,2*0,5 100-1000
20*10,2*0,8*1,35 1000
20*10,2*1,1 1000
20*10,2*1,25*1,75 1000
20*10,2*1,5 1000
22,5*11,2*0,6*1,4 100-500
22,5*11,2*0,8*1,45 500-750
22,5*11,2*1*1,65 500
22,5*11,2*1,25*1,75 500
23*8,2*0,7*1,5 500
23*8,2*08*1,55 500
23*8,2*0,9*1,6 500
23*8,2*1*1,7 500
23*10,2*0,9*1,65 500
23*10,2*1 500
23*10,2*1,25 500
23*12,2*1*1,6 500
23*12,2*1,25*1,85 500
23*12,2*1,5*2 500
25*10,2*1*1,75 500
25*12,2*0,7*1,6 100-500
25*12,2*0,9*1,4 200-500
25*12,2*1 500
25*12,2*1,25*1,95 500
25*12,2*1,5*2,05 200
25*12,5*1,05*0,65 200
28*10,2*0,8*1,75 500
28*10,2*1*1,9 500
28*10,2*1,25*2,05 500
28*10,2*1,5*2,2 500
28*12,2*1*1,95 500
28*12,2*1,25*2,1 500
28*12,2*1,5*2,25 500
28*14,2*0,8 100-500
28*14,2*1*1,8 250-500
28*14,2*1,25 500
28*14,2*1,5*2,15 200
31,5*12,2*1,25*2,2 200
31,5*12,2*1,5*2,35 200
31,5*16,3*0,8*1,85 50-200
31,5*16,3*1,25*2,15 200
31,5*16,3*1,75*2,45 100-200
31,5*16,3*2*1,27 200
34*12,2*1 200
34*12,2*1,25 200
34*12,2*1,5 200
34*14,2*1,5 200
34*16,3*1,5*2,55 200
35,5*18,3*0,9 50-500
35,5*18,3*1,25 200-250
35,5*18,3*2*2,8 100-200
40*14,2*1,25 200
40*14,2*2 200
40*16,3*1,5 200
40*16,3*2*3,1 100
40*18,3*2 100
40*20,4*1 50-200
40*20,4*1,5 100-200
40*20,4*2*3,1 100
40*20,4*2,25 100
40*20,4*2,5 100
45*22,4*1,25 50-100
45*22,4*1,75*3,05 100-150
45*22,4*2,5 50
46*29,4*1,4*0,95 50
50*18,4*1,25*2,85 50
50*18,4*2*3,5 50
50*18,4*2,5*4,1 50
50*18,4*3*4,4 50
50*20,4*2,5*3,85 100
50*22,4*2,5 50
50*25,4*1,25*2,85 25-100
50*25,4*1,5*1,6 100
50*25,4*2*3,4 50-100
50*25,4*2,5*3,9 50
50*25,4*3 25
50*30*3*1 50-100
50*30*3*1 100
56*28,5*1,5 25-50
56*28,5*2 50-100
56*28,5*3 25
60*20,5*2 50
60*20,5*2,5 25
60*205*3*4,7 25
60*25,5*2,5*4,4 50
60*30,5*3 25
63*31*1,8*4,15 25-50
63*31*2,5*4,25 50
63*31*3,5*4,9 25
70*30,*2,5*4,9 50
70*30,5*3*5,1 25
70*35,5*3*5,1 25
70*35,5*4*5,8 25
70*40,5*4*5,6 25
70*40,5*5*6,2 20
71*36*2 50
71*36*2,5*4 25-50
71*36*4 25
80*31*2,5*5,3 25
80*31*3*5,5 25
80*31*4*6,1 25
80*36*3*5,7 25
80*36*4*6,2 25
80*41*2,25*5,2 25
80*41*3*5,3 25
80*41*4*6,2 25
80*41*5*6,7 20
90*46*2,5*5,7 25
90*46*3,5*6 25
90*46*5*7 20
100*41*4*7,2 25
100*41*5*7,75 20
100*51*2,7*6,2 25
100*51*3,5*6,3 25
100*51*5 20
100*51*6*8,2 20
100*60*7*2 25
110*60*7*2,5 20
112*57*3*6,9 10
112*57*4*7,2 10
112*57*6 10
125*64*3,5*8 1
125*64*5*8,5 1
125*64*8*10,6 1
125*71*8*10,4 1
140*72*3,8*8,7 1
140*72*5*9 1
140*72*8*11,5 1
160*82*4,3*9,9 1
160*82*6*10,5 1
180*92*4,8*11 1
180*92*6*11 1

Основные параметры пружин

Применяется пакет тарельчатых пружин для достижения самых различных целей. Наиболее важными параметрами принято считать:

  1. Сила, которая может оказываться на изделие. Этот показатель указывается в специальных таблицах.
  2. Изделие обладает внутренним и наружным диаметрами, которые также должны учитываться при выборе наиболее подходящей шайбы.
  3. Подбирается опора пружины в соответствии с показателем ее высоты.
  4. Максимальная деформация также варьирует в достаточно большом диапазоне. При оказании механического воздействия поверхность принимает ее, может несущественно изменять свою форму и основные свойства.
  5. Максимальный показатель устойчивости при деформации.
  6. Масса детали. Этот показатель при необходимости рассчитывается, а также может быть взят из таблиц для стандартизированных изделий. Показатель массы зависит от типа применяемого сплава при изготовлении, размеров, проводимой термической обработки и многих других моментов.

Кроме этого, указывается номер изделия. По нему существенно упрощается выбор подходящей тарельчатой пружины.

Характеристики плоских пружин

При заказе пружинных шайб следует учитывать вариант ее исполнения для определения силовых параметров.

Например, тарельчатая шайба с разными направлениями пружин может применяться, когда движение одиночной недостаточно для стабильной работы механизма.
Если требуется малая высота пружины, то можно применить метиз большего диаметра.
Последовательная сборка важна при циклических нагрузках.

В соответствим с ГОСТ 3057-90 или DIN 2093, наши менеджеры предложат тарельчатые пружины из рессорно-пружинной стали нескольких видов:

  1. С наклонными кромками по внешнему и внутреннему диаметрам;
  2. С параллельными кромками;
  3. С наклонными кромками по внешнему и внутреннему диаметрам, а также – по опорным плоскостям;
  4. С наличием в изделии одновременно параллельных кромок и опорных плоскостей.

Пружина в п.3 п.4. имеет толщину свыше 1,0 миллиметра.

Изготовление тарельчатых пружин по чертежам

Масса достоинств, присущих тарельчатым пружинам, делает их востребованной продукцией. Компания изготовит единичные экземпляры или серийные партии по чертежам заказчика любой сложности, толщины, с соблюдением действующих стандартов. Качество готовых комплектующих гарантируется строгим соблюдением технологического регламента, высокой квалификацией исполнителей. К готовым деталям прилагаем документы, подтверждающие их соответствие действующим требованиям:

  • сертификат качества на заготовку;
  • паспорт на готовое изделие.

Чтобы получить качественное изделие, необходимо правильно сформулировать технические условия, указав назначение, условия его эксплуатации. Соблюдение этих правил обеспечит качественное выполнение заказа, гарантирует долговечную и безотказную работу механизмов.

Изготовление тарельчатых пружин

Детали машин и аппаратов, подвергающиеся значительным механическим нагрузкам, оснащены пружинящими элементами для поглощения энергии. В устройствах, предполагающих наличие мощной амортизации, возможностей обычных пружин недостаточно.

Для выдерживания больших нагрузок с минимальной деформацией предназначена пружина тарельчатой формы, впервые разработанная полтора столетия назад.

По мере развития технологии производства промышленных крепежных изделий появились новые модификации упругих элементов в форме дисков.

Назначение, особенности

Жесткие изделия, предназначенные для больших нагрузок, представляют собой тарелку без дна. Это диск конической формы, имеющий стандартизированные размеры. Диаметр внутреннего отверстия может изменяться от 3,2 мм до 150 мм. Внешний диаметр варьируется от 6 мм до 280 мм.

 Соотношение внутреннего диаметра к внешнему составляет 2 к 3. В стандартных пружинах угол наклона образующей конуса – от 2° до 6°. Изготовлены диски штамповкой из стали высокого качества по стандартам. Использование сплавов, легированных добавлением хрома, молибдена и ванадия, улучшает качество пружины.

Допустимо вытачивание дисков при применении в качестве материала для изготовления прутков.

По внешнему виду пружины подразделяются на следующие типы:

  • с осями кромок внутреннего и наружного отверстия, наклоненными по отношению к горизонтальной поверхности;
  • с опорной плоскостью, с осями кромок внутреннего и наружного отверстия, наклоненными по отношению к горизонтальной поверхности;
  • с осями кромок внутреннего и наружного отверстия, перпендикулярными по отношению к горизонтальной поверхности;
  • с опорной поверхностью, с осями кромок внутреннего и наружного отверстия, перпендикулярными по отношению к горизонтальной поверхности.

Опорные плоскости имеются у модификаций с толщиной диска, превышающей 1 мм. Пружины, выполненные из материала с толщиной до 1, 25 мм, механически не обрабатывают. При толщине использованного металлического сырья от 1, 25 м до 6 мм изделия подвергают обработке:

  • механической,
  • дробеструйной,
  • обжатием.

При толщине материала свыше 6 мм диски обрабатывают:

  • механически,
  • дробеструйным методом,
  • обжатием,
  • шлифованием.

Дополнительная механическая обработка наружных и внутренних отверстий предотвращает последующее заклинивание.

Дисковые пружины, произведенные за рубежом, имеют несколько иную классификацию. Главный показатель для группировки импортных изделий по классам – толщина. Характеристика моделей всегда представлена в сопроводительной документации. Чертежи тарельчатых пружин иллюстрируют особенности каждой модели.

Изготовление и применение

Изготовление тарельчатых пружин – процесс ответственный, регламентируется ГОСТом.

Дисковые пружины подлежат к использованию в неагрессивных средах, при широком температурном диапазоне от 60 градусов мороза до 120 градусов тепла. Присутствие кислорода увеличивает вероятность окислительных процессов.

Превентивно поверхность изделий защищают нанесением гальванических покрытий, промасливанием от возможных коррозионных изменений.

Правильное применение тарельчатых пружин гарантирует малую деформацию при значительных силовых нагрузках. Дисковые элементы обычно используют в виде комплексов.

Если диски сориентированы в одном направлении, комплекс называют пакетом пружин. Группа разнонаправленных пакетов, одиночных пружин именуется набором.

Комбинирование дисков разной толщины при разнонаправленном ориентировании позволяет варьировать амортизационные качества.

В космонавтике, авиапромышленности, при производстве механизмов для энергетики, нефтегазовых комплексов, тяжелого машиностроения незаменимы тарельчатые пружины, способные поглотить разрушительное действие толчков, вибраций, других силовых нагрузок.

Тарельчатая пружина и ее госстандартизация

Как и многие другие изделия, тарельчатая пружина изготавливается с учетом соблюдения определенных стандартов. Они обеспечивают:

  1. Наличие требуемых свойств у всех изделий.
  2. Стандартизацию классификации, которая упрощает процесс выбора.

Примером служит пружина din 2093. Этот немецкий стандарт получил весьма широкое распространение, так как деталь применяется в промышленности, в строительной сфере и производстве. Также есть пружина тарельчатая ГОСТ 3057, стандарт которой распространен на территории России.

Сегодня din 2093 пружина шайба тарельчатая применяется в случае, когда нужно обеспечить устойчивость соединения к высоким силовым нагрузкам при несущественных деформациях. При этом пружина тарельчатая din 2093 может изготавливаться при применении различных сплавов, зачастую используется рессорно-пружинная, так как она обладает всеми требующимися свойствами.

Принцип действия детали достаточно прост. Он заключается в использовании свойства определенных металлов, связанных к изменению своей формы и ее восстановления при воздействии силы. За счет этого шайба пружинная тарельчатая позволяет существенно повысить прочность соединения в случае, когда устройство принимать вибрационные нагрузки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
