Тепловизоры для выявления тепловых потерь

Интерпретация данных

При организации тепловизионных проверок зданий важно учитывать, что в данном случае особенно важна правильная обработка результатов измерений. Представление о том, что тепловизор сразу выдаёт искомый результат на экран, ошибочно, так как в большинстве случаев результаты, полученные в ходе термографической съёмки, должны быть откорректированы с учётом контактных замеров в реперных точках, влажности и температуры воздуха и ряда других показателей, прямо или косвенно участвующих в расчёте фактического результата

Представление о том, что тепловизор сразу выдаёт искомый результат на экран, ошибочно, так как в большинстве случаев результаты, полученные в ходе термографической съёмки, должны быть откорректированы с учётом контактных замеров в реперных точках, влажности и температуры воздуха и ряда других показателей, прямо или косвенно участвующих в расчёте фактического результата.

Более того, профессиональный отчёт о тепловизионной проверке должен включать математическое обоснование проверяемых величин.

Пример математического блока отчёта

С учётом вышесказанного, каждая термограмма должна сопровождаться не только текстовым выводом эксперта, но и значениями корректирующих коэффициентов, с использованием которых были рассчитаны конечные температуры.

Термограмма с данными

Но даже при выполнении всех методических указаний, существует ряд ситуаций, когда показания тепловизора нельзя интерпретировать однозначно.

Наиболее распространённый пример подобной «неоднозначности» – наличие конденсата в утепляющих конструкциях, отображаемое на термограмме, как зона промерзания. Несмотря на то, что такое явление тоже сигнализирует об отклонении от нормативов СНиП, рекомендации по его устранению отличаются от тех, которые формулируются для недостаточно утеплённых стен.

В связи с чем, специалисты, выполняющие инфракрасную диагностику зданий, должны не только в совершенстве владеть техникой тепловизионной съёмки, но и хорошо представлять все принципы работы систем утепления для жилых и промышленных зданий.

Электротехническая лаборатория «Мега.ру» принимает заказы на проведение тепловизионных проверок в зданиях и сооружениях любого типа, включая поиск дефектов в конструкции многоквартирного дома. Офис компании находится в Москве, но работы выполняются на любом строительном объекте в пределах Московской области.

Уточнить детали сотрудничества, и заказать выезд специалистов можно по телефонам, опубликованным на странице «Контакты».

Как правильно пользоваться тепловизором

Позволить себе стать владельцем такого устройства, как тепловизор, может не каждый строитель. Покупают такие устройства организации, занимающиеся оценкой качества выполненных работ по строительству зданий или сооружений. Проверка тепловых потерь тепловизором может быть выполнена как самостоятельно, так и при помощи соответствующих организаций.

Если обратиться в соответствующую организацию, то стоимость исследовательских мероприятий будет зависеть от объема работ и затраченного времени. Определение теплопотерь проводится снаружи зданий и внутри. Проводит определение опытный специалист, используя при этом аппарат определитель потерь тепла. Результаты исследования фиксируются в виде фотоснимков, что способно делать большинство современных приборов. На основании исследований делается заключение с последующим предоставлением отчета.

Для выполнения правильного исследования нужно работы проводить весной или зимой. Причем в день исследования не должно быть солнца, так как солнечный свет значительно искажает показания. Отличия температурных значений внутри и снаружи зданий должны отличаться на значения не менее 15-20 градусов. Если процедура проводится внутри помещения, то лишние предметы удаляются.

Применение тепловизора: что видно на экране прибора

При проведении выявления тепловых потерь опытным специалистом, заказчику не зачем тревожиться о качестве проводимых мероприятий. На основании результатов исследования можно приступить к устранению обнаруженных тепловых потерь.

Что такое тепловизор и для чего нужен при строительстве и ремонте

Наиболее всего тепловизор известен большинству по кинофильмам. В них герои их часто используют для обнаружения целей в условиях плохой видимости или в темноте. И на самом деле, военные используют эти приборы для того, чтобы видеть объекты ночью.

В гражданском же секторе тепловизоры используются в основном для определения зон потерь тепловой энергии. То есть тепловизор позволяет визуально определить и оценить теплоизоляционные характеристики здания или помещения в реальном времени.

Яркие зоны показывают высокую температуру и на их основе можно определить, где происходит утечка тепла

Сколько стоит тепловизор и его выбор

Каждый мастер мечтает иметь в своем арсенале все виды инструментов. Тепловизоры не являются исключением, так как с их помощью можно определить тепловые потери, а также своевременно их устранить. Цена такого прибора варьируется преимущественно в пределах от 25 до 500 тысяч рублей. Если планируется использование рассматриваемого прибора в бытовых целях, то достаточно приобрести устройство за 25-40 тысяч рублей. Несмотря на то, что прибор будет иметь минимальный набор опций, с его помощью можно получить вполне достоверные данные о теплоэффективности исследуемого объекта.


Что показывает тепловизор

Как выбрать устройство, зависит от целей, при которых планируется применять устройство. Стоимость тепловизионного оборудования промышленного назначения варьируется в пределах от 180 до 350 тысяч рублей. С их помощью можно получить высококачественные результаты исследования теплопотерь. Тепловизионные приборы стоимостью выше 500 тысяч рублей имеют максимальный класс точности, поэтому они применяются исключительно в таких случаях, где важна точность до 0,1 градуса.

Значимость тепловизионного оборудования очень высока, поэтому данный прибор находится в тесной взаимосвязи со строительством дома и системами отопления. Благодаря таким приборам можно достаточно быстро определить места тепловых потерь помещений, что позволит устранить их, и тем самым окупить затраты на проведенное исследование или покупку устройства. Устранив место потери тепла, можно значительно экономить финансы на отоплении. В видеоматериале рассказывается о том, как определяются теплопотери жилых домов с помощью тепловизора.

https://youtube.com/watch?v=J59c6VWBhHM%3F

Публикации по теме

Пирометр для определения потерь тепла в доме и квартире

Индикаторная отвертка и ее применение

Выбираем ротационный нивелир для строительства зачем нужен прибор

Учимся делать измерения разными видами микрометров

Тепловизор или пирометр?

Промышленные пирометры и современные тепловизоры различаются функционалом. Инфракрасный термометр первого устройства измеряет температуру в одной точке, в тепловизорах предусмотрено отображение многоцветной двухмерной картинки по распределению тепла.

Преимущества тепловизионных устройств:

объединяют функции пирометра и видеокамеры с передачей изображений;

компактные размеры тепловизоров с камерой для квартир и домов;

работают в широком диапазоне температур;

Новые модели тепловизоров подключаются к смартфонам. С помощью приложения, устанавливаемого на смартфон видеокамера прибора формирует детальную тепловую картину на экране.

Для приобретения тепловизоров жители Москвы могут обращаться за консультацией к специалистам салонов по продаже измерительного оборудования. Некоторые модели имеют функцию выбора отображения температуры – по Цельсию или Фаренгейту, а также режима работы и отображения

Дополнительные возможности тепловизоров

Нужно отметить, что некоторые модели тепловизионного оборудования могут обладать расширенными возможностями (видеосъемка, Wi-Fi, компас и др), поэтому цена тепловизоров с одинаковой матрицей может сильно варьироваться.

  • С помощью Wi-Fi вы можете управлять тепловизором через смартфон. В соответствии с вашей мобильной операционной системой вам понадобиться специальное приложение. Картинка с тепловизора будет передаваться на дисплей телефона и вам доступны некоторые функции анализа и управления.
  • Электронный компас по координатам уточняет расположение исследуемого объекта, что в последствии упрощает анализ полученных данных.
  • Видеокамера позволяет получить совмещенное изображение – наложение термограммы на видимую картинку.

Купить тепловизор, значит сделать первый шаг к решению целого ряда проблем на важных для вас объектах. Вы можете сделать заказ на нашем сайте или прийти к нам в магазин для получения более подробной консультации и непосредственного знакомства с оборудованием.

Для чего используют тепловизоры в строительстве

Обследование строительным тепловизором коттеджа, дачи или жилого дома дает возможность увидеть на термограмме то, что происходит внутри различных предметов и конструкций здания, вообще не касаясь их. Это называют неразрушающим контролем.

Такого рода осмотр покажет состояние отопительных трубопроводов в стенах и теплом полу без вскрытия штукатурки или кафельной плитки.


В основе тепловой диагностики лежит принцип фиксирования неоднородностей теплового поля, что позволяет судить о состоянии исследуемых объектов

Чувствительность некоторых моделей достигает сотых долей градуса, благодаря чему можно не только увидеть тепловой след на поверхности конструкций, но и узнать, что же происходит внутри.

Уникальным преимуществом современных тепловизоров перед другими средствами контроля является именно возможность заглянуть внутрь предметов без нарушения их целостности. Даже минимальное отклонение температурных показателей от нормы будет свидетельствовать о наличии неполадок, к примеру, в электросети.

Проверка частного дома тепловизором поможет решить самые разные задачи:

  • локализовать места утечек тепла и определить степень их интенсивности;
  • проконтролировать эффективность пароизоляции и выявить образование конденсата на различных поверхностях;
  • правильно подобрать тип утеплителя и рассчитать необходимое количество теплоизоляционного материала;
  • обнаружить протекание крыши, трубопроводов и теплотрасс, утечку теплоносителя из отопительной системы;
  • проверить воздухонепроницаемость оконных стеклопакетов и качество монтажа дверных блоков;
  • провести диагностику вентиляции и системы кондиционирования;
  • определить наличие трещин в стенах сооружения и их размеры;
  • найти места засоров в системе теплоснабжения;
  • диагностировать состояние электропроводки и выявить слабые контакты;
  • обнаружить места обитания грызунов в доме;
  • найти источники сухости/повышенной влажности внутри частной постройки.

Строительный тепловизор дает возможность оперативно проверить соответствие параметров возведенного здания техническим требованиям, оценить качество недвижимого объекта перед его покупкой и диагностировать работу внутренних коммуникаций.


Проведенное обследование дома термографическим сканером до начала укладки теплоизоляционных материалов поможет правильно рассчитать расходы на утепление

А уже после окончания работ тепловизионная съемка позволит проконтролировать финальный результат и обнаружить недостатки монтажа, создающие теплопотери. Проверка покажет и мостики холода, которые можно быстро устранить при подготовке к зимнему сезону.

Перед реконструкцией или ремонтом старых сооружений прибор с инфракрасной камерой придет на помощь, чтобы выявить самые холодные зоны и места затеканий, проблемы с теплыми полами, и объективно оценить объем запланированных строительных работ.

Ведущие производители

Приборы, выпускаемые американской компанией Raytek, отличаются высокой надежностью и способны измерить температуру в пределах от -50 до +3000°С. Внушительные показатели, не правда ли? Устройства применяются в любой отрасли промышленности, будь то металлургия или химическое производство.

Немецкий гигант Optris производит высококачественные технологичные устройства для дистанционного измерения температуры. Особенностью приборов этой фирмы, безусловно, является точность. Особенно интересны и универсальны модификации стационарного исполнения. Благодаря своим особенностям и широкому набору настроек, пирометры Optris заслужили небывалую популярность.

Отлично зарекомендовали себя устройства немецкого концерна Testo. Фирма специализируется в основном на выпуске ручных моделей. Они нашли широкое применение в быту, строительстве и научной сфере деятельности. Инженеры Testo сделали измерители компактными и снабдили их широким набором опций.

Применение пирометров в быту, медицине, на промышленных объектах не составляет труда. Благодаря широким возможностям ИК-термометров стало легко проводить своевременную техническую проверку машин и оборудования, следить за производственными процессами, предупреждать аварии. Хотя они имеют свои недостатки, но очень помогают специалистам в их работе.

Проблемы и погрешность при замерах

Грамотное тепловизионное обследование вещь технически сложная. А неграмотное, которое проводится в 90% случаев, никакой полезной картины вам не даст. По нескольким причинам. Вот основные из них.

Например, практически всегда ваш дом стоит на каком-то участке, ограниченный забором. И мастер не сможет этот дом прострелять со всех сторон, потому что находясь в какой-то одной точке, он физически не захватит тепловизором всю стену.

А между тем, очень важно иметь общую картинку. Потому что, если вы не захватываете стену целиком, то вы будете вынуждены набирать ее из отдельных кусочков и затем складывать их

Не зря разные модели комплектуются объективами с разным фокусным расстоянием. В более дорогих, есть даже возможность составить панораму из фрагментов объекта исследования.

А отдельные куски при этом могут давать совершенно разную температуру. Почему так происходит?

Во-первых, время измерения будет отличаться. Во-вторых, разный угол и расстояние прострела.

В-третьих, при замере одного куска солнце будет за облачком, а на другом выйдет из-за него.

А самые важные условия для проведения энергоаудита:

отсутствие прямого солнечного света (солнце в дымке, или рано утром и поздно вечером, когда нет прямых солнечных лучей)

отсутствие ветра

Потому что если есть ветер, то он будет сильно искажать общую картину. При чем, при замерах разных стен, скорость ветра также может меняться.

Стреляли центр стены, ветер был 2 м/с. А при замерах по бокам уже 5-7 м/с. И все это учесть очень сложно.

Таким образом, вы не получите истинной картины температурного состояния поверхности. В качестве примера, вы можете взять одну точку на стене и измерить ее температуру сначала с одного угла дома, а потом с другого.

Вы удивитесь, но при одних и тех же настройках тепловизора, получатся разные показатели. Поэтому, если у вас нет полной картины всей стены, то в тепловизионное обследование вносится существенная погрешность.

Устройство и принцип работы

Чувствительным элементом любого тепловизора является датчик, который трансформирует инфракрасное излучение различных объектов неживой и живой природы, а также фона в электрические сигналы. Полученная информация преобразуется прибором и воспроизводится на дисплее в виде термограмм.

У всех живых организмов в результате метаболических процессов выделяется тепловая энергия, которая отлично видна оборудованию

У механических аппаратов нагрев отдельных составляющих частей происходит из-за постоянного трения в точках сопряжения подвижных элементов. В оборудовании и системах электрического типа нагреваются токопроводящие детали.

После наведения и съемки объекта ИК-камера мгновенно формирует двухмерное изображение, содержащее полные сведения о температурных показателях. Данные можно сохранить в памяти самого устройства или на внешнем носителе, а можно перенести при помощи USB-кабеля на ПК для детального анализа.

Некоторые модели тепловизоров имеют встроенные интерфейсы для моментальной беспроводной передачи цифровой информации. Регистрируемый тепловой контраст в поле зрения тепловизора позволяет визуализировать сигналы на экране прибора в полутонах черно-белой палитры или в цвете.

На термограммах отображается интенсивность инфракрасного излучения исследуемых конструкций и поверхностей. Каждый отдельный пиксель соответствует конкретному значению температуры.

По неоднородности теплового поля выявляют ошибки в инженерных конструкциях дома и дефекты стройматериалов, недостатки теплоизоляции и некачественный ремонт

На черно-белом экране тепловизора самыми светлыми будут отображены теплые зоны. Все холодные объекты будут практически неразличимыми.

На цветном цифровом дисплее участки, которые сильнее других излучают тепло, засветятся красным цветом. По уменьшению интенсивности излучения спектр будет сдвигаться в сторону фиолетового. Черным цветом на термограмме будут отмечены наиболее холодные зоны.

Для обработки полученных тепловизором результатов достаточно подключить прибор к персональному компьютеру. Это позволит перенастроить цветовую палитру на термограмме так, чтобы необходимый диапазон температур был заметен лучше всего.

Современные многофункциональные устройства оснащены специальной матрицей-детектором, которая состоит из огромного количества совсем миниатюрных чувствительных элементов.

Инфракрасное излучение, зафиксированное объективом тепловизора, будет проектироваться на этой матрице. Такие ИК-камеры способны обнаружить температурный контраст, равный показателям 0,05-0,1 ºC.

Большинство моделей тепловизоров оснащены жидкокристаллическим контрольным дисплеем для отображения информации. Однако качество экрана не всегда свидетельствует о высоком уровне инфракрасного оборудования в целом.

Основным параметром является мощность микропроцессора, задействованного для кодирования полученных данных. Скорость обработки информации играет главную роль, поскольку сделанные без штатива снимки могут оказаться размытыми.

Функционирование тепловизионных устройств базируется на фиксации температурной разницы общего фона и объекта, и преобразовании полученных данных в графическое изображение, видимое человеческим глазом

Еще один важный параметр – разрешение матрицы. Устройства с большим количеством чувствительных элементов дают более качественные двухмерные изображения, чем тепловизионные приборы с меньшим разрешением матрицы-детектора.

Такая разница объясняется тем, что на одну чувствительную ячейку приходится меньшая площадь поверхности исследуемого объекта. В графических изображениях с большим разрешением оптические шумы почти незаметны.

Виды тепловизионных приборов

Проверка частного дома на теплопотери ИК-камерой дает возможность провести максимально точные измерения и качественный анализ всех температурных показателей. А после этого, на основе оперативно полученных данных, грамотно выполнить ремонтные работы и/или модернизацию жилого объекта.

Для тепловизионной диагностики задействуют два типа устройств:

  • стационарные тепловизоры;
  • портативные инфракрасные камеры.

Стационарные приборы используют в основном на производственных предприятиях. Они предназначены для регулярной проверки состояния электросетей и постоянного мониторинга сложного техоборудования. Стационарные системы тепловидения выполнены на полупроводниковых матрицах фотоприемников.

При помощи портативных тепловизоров проводят энергоаудит жилых многоквартирных зданий и частных построек. Эти устройства используют как для одноразовой локальной проверки, так и для комплексной диагностики домов.

Переносные тепловизоры разработаны на основе кремниевых неохлаждаемых микроболометров и отлично подходят для применения в труднодоступных местах.

Тепловизионная съемка – эффективный бесконтактный метод обследования, который целесообразно совмещать с применением аэродвери для измерения и контроля воздухопроницаемости зданий

В зависимости от функциональных возможностей различают три вида тепловизоров:

  1. Наблюдательные приборы — обеспечивают только визуализацию различных теплоконтрастных объектов, часто в монохромном виде.
  2. Измерительные устройства — создают графическое изображение в пределах инфракрасного излучения и присваивают каждой точке светового сигнала определенное значение температуры.
  3. Визуальные пирометры — предназначены для бесконтактных температурных измерений и визуализации теплового поля конкретных объектов с целью обнаружить зоны с отклонениями от нормальных показателей.

Цена на хорошие функциональные приемники теплового излучения стартует от 3000 долларов. Их покупка для одноразового обследования дома просто нерентабельна. Многие компании сегодня предлагают строительные тепловизоры в аренду на сутки. Это очень удобная услуга.

Также можно заказать полное профессиональное тепловизионное обследование коттеджа/дома. Средняя стоимость съемки тепловизором составляет 5 долларов за 1 метр квадратный площади частного жилого объекта.

Как правило, стоимость тепловизоров является показателем их функциональности. Но даже бюджетные модели эффективно выполняют инфракрасную диагностику. А потому при выборе стоит ориентироваться на базовые технические характеристики и умение решать конкретные задачи.

Функциональные возможности тепловизионных камер зависят от разрешения инфракрасного датчика, его чувствительности и рабочего диапазона температур

Большой плюс – наличие дополнительных функций, а именно: цифровое масштабирование, лазерный указатель, составление аннотаций к термограммам, настраиваемая цветовая сигнализация, определение участков с максимальными и минимальными температурными показателями.

Значительно упростят тепловизионную диагностику дома и различные аксессуары – съемные оптические широкоугольные объективы для рассмотрения общего плана и телеобъективы для детализации критических участков, раскладные штативы, контейнеры для хранения аккумуляторов.

Когда тепловизор полезен?

Устройство незаменимо для контроля качества строительных и монтажных работ, при установке сантехники или переезде в новую квартиру с закрытыми коммуникациями. Например, для определения области прохождения кабелей в системе «теплый пол» или обнаружения сантехнических магистралей.

С помощью устройств можно:

находить тепловое излучение на любой поверхности;

подключать системы контроля качества и расхода тепла;

исследовать грунт, обнаруживать тепловые мостики;

анализировать места изоляции и их дефекты;

проводить диагностику электродвигателей, систем видеонаблюдения.

В работе со стационарными измерительными приборами используются инфракрасные окна для защиты при диагностике промышленного оборудования.

Принцип диагностики зданий, сооружений, домов (коттеджей), квартир с помощью тепловизора Flir

Специфическим моментом станет отсутствие ламп накаливания или дневного освещения

Они отвлекут «внимание» прибора и показатели станут размытыми, заниженными в случае действительных утечек. Тепловизионное обследование идеально в вечернее время суток.Для того чтобы верно определить проблемы готового дома, съемка тепловизором проводится зимой – разница между температурой внутри и на улице как минимум 15⁰, то есть желательны морозы

При этом соблюдается условие – отопление должно функционировать в помещениях не менее двух суток

Кроме того, если дом жилой и там расставлена мебель, лежат ковры и прочие интерьерные вещи, то важно освободить поверхности от бытовых предметов – они помешают достоверности

Тепловизионный снимок окна покажет, где есть проблемы защиты от потерь тепла

Классификация пирометров

По принципу работы все пирометры разделяются на следующие группы:

  • Оптические – работают по принципу сравнения света, который излучает объект измерения, со светом от нити в измерительной лампе накаливания. Их разновидность – яркостные пирометры.
  • Радиометры – измеряют мощность теплового излучения объекта, пересчитывая её в температуру в градусах.
  • Цветовые или мультиспектральные – высчитывают температуру, сравнивая тепловое излучение в различных участках спектра.

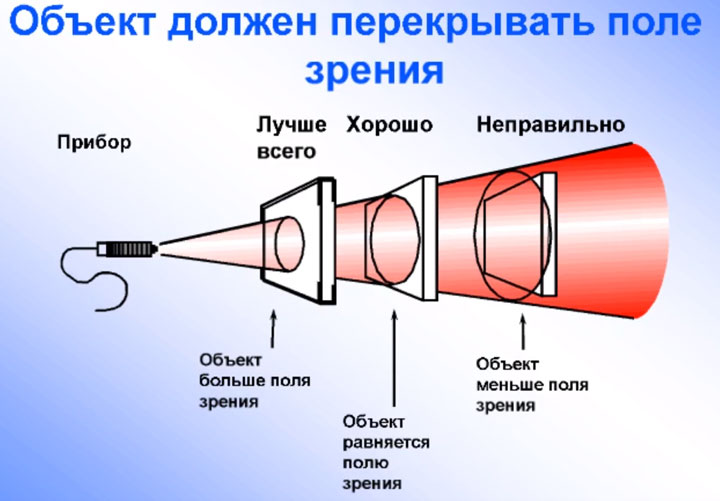

По методу прицеливания:

  • С оптическим прицелом – применяются для замеров на больших расстояниях от объекта, при прямом солнечном свете и для высокотемпературных измерений.
  • С лазерным прицелом – отличаются повышенной точностью, измеряют температуру участка между лазерными указателями.

По диапазону температур:

  • Высокотемпературные – работают в диапазоне до +1000° C и более, применяются для измерения температуры сильно нагретых тел, когда контактное измерение невозможно.
  • Низкотемпературные – диапазон до -50°C.

В Вашей сфере деятельности необходим пирометр?

ПостоянноНе часто

По исполнению:

  • Переносные – наиболее универсальны, отличаются компактными размерами, по точности не уступают стационарным.
  • Стационарные – применяются в тяжелой промышленности для контроля литейного производства, а также электроэнергетике. Как правило, отличаются повышенной защитой – защитный кожух, дополнительное охлаждение или подогрев.

По отображению измерений:

  • Текстово-цифровые – информация выводится на дисплей в цифровом выражении в градусах, вместе с дополнительными сведениями.
  • Графические – формируется визуализация изменения температур в виде графика.

Мнение эксперта

Торсунов Павел Максимович

Каждый из видов пирометров может быть оснащен дополнительными функциями, в том числе и возможностью подсоединения к компьютеру. Если такая функция присутствует, можно извлечь массив данных из памяти устройства, и работать с ним уже на ПК.
