Торцовочные станки по дереву

Виды оборудования

В строительстве и промышленности требуется высокая производительность труда и качественное выполнение операций по распилу различного вида материалов. Немаловажным требованием является мобильность оборудования. Всем этим показателям отвечают маятниковые пилы.

Маятниковая пила по металлу

Отказаться от воздействия на металл термическим способом позволяет механическая резка. Она не приводит к изменению состава сплава металла, не ухудшает его эксплуатационные характеристики. Идеальным оборудованием для такой резки является маятниковая пила.

Режущим инструментом этого вида оборудования может выступать твердосплавный с напайками или абразивный диск. При опускании привода с вращающимся диском на заготовку происходит резка металла. Эти пилы безопаснее, чем ручные отрезные инструменты. У них высокое качество резки и небольшой расход пильных полотен.

В зависимости от мощности оборудования и вида пильного диска торцовочная пила по металлу применяется для работы с чёрными и цветными металлами.

На практике такая пила находит применение при резке стальных прутов, уголков и арматуры. В оконном производстве ею режут алюминиевый профиль.

Инструмент для распиловки древесины

Это устройство можно отнести к циркулярным пилам. Оно может быть хорошим помощником при распиловке древесины. В основном им производится поперечный раскрой древесины, отторцовка бруса или доски под углом 90º. Движения пилы в момент работы напоминают качание маятника.

Преимуществом такого оборудования является возможность следить за качеством операции и видеть во время работы линию распила, особенно это важно, когда предварительной разметки заготовки не было. Одновременно с этим недостатком пилы является ограниченность ширины распиливаемой заготовки

Кроме этого, операция пиления требует физических усилий

Одновременно с этим недостатком пилы является ограниченность ширины распиливаемой заготовки. Кроме этого, операция пиления требует физических усилий.

В таких моделях полотно диска значительных диаметров — от 500 мм до 650 мм. Это даёт возможность перепиливать широкие доски. Чем шире доска, тем больших усилий на пиление требуется. Вместе с этим снижается качество распила, увеличиваются потери древесины на распил.

Станок отрезной маятниковый

Под отрезными станками понимаются машины, обрабатывающие заготовки длительное время и в больших объёмах.

Различают агрегаты 2-х видов:

С одним режущим инструментом.
С двумя инструментами для резки.

Абразивно-отрезные станки по принципу работы похожи с маятниковыми пилами. Их применяют для резки профилей или металлических листов. На производстве с их помощью удаляют избытки прокатной продукции, раскраивают длинномерные изделия на мелкие куски. Машина режет металл под углом от 0 ° до 45 ° .

Станок громоздкий по габаритам и имеет дополнительные приспособления:

насосную установку для охлаждения места резки водой;
приспособление к системе пылесоса;
оборудование для снятия заусениц.

Выбор модели зависит от задач, которые перед собой ставит пользователь.

Торцовочная пила по дереву из циркулярки своими руками

Дисковые пилы и бензопилы

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

1

Изготовление инструмента из ручной циркулярной пилы

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Конструкция

У самодельного и промышленного торцовочного станка присутствуют такие составные части:

Стол. Располагается на устойчивой опорной раме. В конструкции возможно применение поворотных, позиционирующих механизмов рабочей плоскости для выполнения разрезов сложной конфигурации;
Пильный узел. Режущий по дереву диск закреплен на вал, через привод соединен с электрическим двигателем, собирается узел моноблоком. На станке их может быть 2 и более (торцовка нескольких сторон бревен одновременно);
Механизм перемещения пильного блока. Бывает различной степени сложности и принципа действия: от кронштейна с пружинами — амортизаторами до гидравлики или пневматики. Расширяет функциональные возможности присутствие поворотного механизма, позволяющего выставлять дисковый нож под углом к заготовке;

В зависимости от модели (проходной, автоматизированный) торцовочный станок по дереву включает в себя различные вспомогательные устройства, приспособления, программируемые исполнительные органы, систему удаления стружки. В крупном и среднем мебельном производстве выгоднее использовать автоматический торцовочный станок серийной обработки материалов.

Общие параметры

Каждый деревообрабатывающий станок для торцовки имеет такие общие характеристики:

мощность электродвигателя;
число оборотов вала пилы (с указанием возможности регулировки);
пределы ø применяемого диска по дереву;
углы поворота пильного узла;
высота подъема кромки зубьев ножа над уровнем стола.

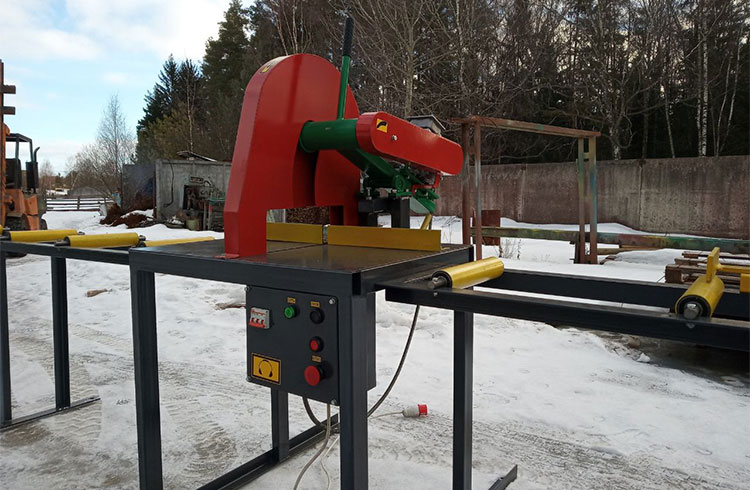

Торцовочный станок ЦПА-40

Техника безопасности при работе

Маятниковая пила — это инструмент, который имеет режущий блок и работает на большой скорости. Поэтому, чтобы не травмироваться во время работы, необходимо соблюдать меры безопасности.

Перед включением инструмента необходимо проверить его и электрический шнур на внешние дефекты, а также номинальное напряжение сети.
Устройство должно стоять в хорошо освещаемом и вентилируемом помещении, подальше от горюче-смазочных материалов.
Необходимо устанавливать на пилу диски соответствующего посадочного диаметра.
Нельзя использовать диски с механическими повреждениями или плохо заточенные.
Если диск заклинило, пилу необходимо выключить, отключив пусковой выключатель.
Нельзя прикасаться к вращающемуся диску, тем более пытаться его остановить.
Режущий блок должен быть защищён специальным кожухом.
Следует пользоваться индивидуальными средствами защиты, такими как очки, перчатки, беруши.
Во время работы нельзя стоять напротив линии распила.
Не допускается выход диска за край стола.

Соблюдение этих минимальных требований позволит избежать травм.

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

типом и мощностью двигателя, а также его расположением;
типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок; Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов
типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

асинхронными;
коллекторными;
вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок. Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

для обеспечения плавного пуска двигателя;
для его торможения при отключении мотора;
для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

посадочный диаметр;
наружный диаметр;
число зубьев — чем оно больше, тем более качественным получится разрез;
толщина диска;
максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент

Лучшие недорогие торцовочные пилы

В среднем, стоимость таких изделий составляет 6000-10 000 руб., обычно их мощность равна 1000-1500 Вт. Эти варианты подходят для применения дома, где скорость и производительность – не самые важные параметры. Недорогих устройств на рынке не очень много, и из проанализированных предложений были выбраны 4 модели.

Hammer STL1400/210

Мощная пила Hammer STL1400/210 предназначена для длинного распила дерева и обработки алюминиевого профиля. С ее помощью рез выполняется точно при любом направлении – прямо, по косой, под углом. Этому способствует специальная база для удержания материала. Модель оснащена рабочим столом с оптимальными размерами и вращающейся поверхностью, что делает ее использование более эффективным и комфортным. Для изготовления основания был взят прочный алюминий.

Достоинства

Скорость вращения – 5000 оборотов в минуту;
Мощность – 1400 Вт;
Может подключаться к пылесосу;
Хорошая комплектация;
Глубокий вход диска;
Немалый пылесборник.

Недостатки

Вес в 6.3 кг.

Недорогая торцовочная пила Hammer STL1400/210 имеет несколько глубин реза, которые зависят от угла наклона диска: при 45° она составляет 3 см, при 90° – 5.5 см, а ширина обработки равна 12 см.

Зубр ЗПТ-210-1400 л

Это компактная торцовочная пила, с помощью которой удобно работать как с крупными, так и с небольшими заготовками. В комплекте имеется стол для фиксации устройства, при необходимости его положение легко изменяется на 47 градусов влево и вправо. Диск модели острый и режет точно, но справиться с толщиной более 60 мм не способен. Для качественного выполнения работ производитель предусмотрел лазерную подсветку линии хода режущих элементов. Прибор работает на мощности в 1300 Вт и при таких параметрах хорошо разделяет не только дерево, при этом диаметр диска равен 21 см, что сокращает время.

Достоинства

Низкий уровень шума;
Легкость в установке;
Простота транспортировки;
Не дает сколов на выходе диска;
Отлично пилит, даже под разными углами.

Недостатки

Вес в 6 кг;
Не мгновенное удаление пыли.

В отзывах указывают, что при работе с заготовками полотно не уходит в сторону, но все-таки нужно время, чтобы привыкнуть к лазерному маркеру.

Калибр ПТЭ-1750/255-Ам

Пила «Калибр ПТЭ-1750/255-Ам» разработана для раскроя пластика, не толстого алюминия, деревянных заготовок. Устройство отлично делает свою работу как под косыми углами, так и в прямом положении режущего диска. Она защищена от перегрева посредством встроенной вентиляции, что исключает преждевременный выход из строя. Пользоваться ею удобно за счет возможности изменения положений стола, которое осуществляется с помощью удобной ручки и наглядной шкалы. Модель подходит и для любителей, и для профессионалов, которым нужна достойная альтернатива распиловочному станку.

Достоинства

Глубина пропила – 70 мм;
Мощность в 1750 Вт;
Скорость вращения дисков – 6000 оборотов в минуту;
Эффективная система удаления пыли;
Простота управления;
Высокое качество сборки.

Недостатки

Вес в 13.6 кг;
Ширина реза – 13.6 см.

Metabo KS 216 M Lasercut

Компактная торцовочная пила по доступной цене, которую удобно переносить в одной руке. При необходимости, в устройстве легко меняется режущий диск, есть предварительная блокировка шпинделя. Все элементы управления находятся в поле зрения и понятны для использования. Пилящая головка наклоняется в левую сторону, что повышает точность и эффективность заднего распила. Работы выполняются безопасно за счет высоких опор, которые смещаются в бок. Для обработки длинных заготовок опора расширяется. Модель функционирует от сети, аккуратность результатов гарантирует лазерная пометка линии разреза.

Достоинства

Длинный канал всасывания пыли, что улучшает эффективность ее сборки;
Быстрота и простота настройки;
Легкость в транспортировке;
Литая конструкция;
Длина кабеля в 2 м;
Количество оборотов – до 5000 в минуту.

Недостатки

Вес в 9.4 кг;
Шумность.

Размеры опорной поверхности устройства составляют 155 x 725 мм, поэтому на ней свободно помешаются и длинные заготовки. Ширина разреза колеблется в среднем от 80 до 120 мм, в зависимости от угла положения диска.

Отрезная пила по дереву своими руками

Если владельцу для домашнего использования нужен высокопроизводительный инструмент для распускания и торцевания досок и необходимо сэкономить, то можно рассмотреть возможность его изготовления своими руками. Об этом стоит в первую очередь задуматься тем мастерам, которые имеют немалый опыт в этом деле и хорошую подготовку. Прежде всего, нужно подготовить необходимый инструмент для работы:

комплект напильников;
сварочный аппарат;
уголок;
стальной лист;
двигатель от болгарки мощностью не менее 2,2 кВт, работающий со скоростью 2800 оборотов в минуту.

Для создания отрезного станка необходимо выполнить ряд этапов:

Начинается рабочий процесс с изготовления станины. Без неё обойтись никак не получится, так как торцовочный станок — весьма громоздкий инструмент.
В качестве основы для станины можно использовать металлический уголок и стойки от железной кровати.
Из стального листа нужно изготовить рабочее основание. При помощи напильника нужно обработать ее края.
Для будущей пилы понадобится маятниковая стойка, для изготовления которой используют швеллер.
Готовую стойку нужно установить на стальной лист

Причём важно правильно подобрать высоту, которая должна составлять 800 мм.
Электродвигатель устанавливают на специальную подставку, которая будет перемещаться при помощи шарниров.
В завершение останется только закрепить к самодельной отрезной пиле короб, который защитит мастера от стружки.

В качестве главного рабочего узла отрезного станка выступает распиловочный диск, который должен иметь диаметр 42 см. Как отмечают пользователи самодельных отрезных пил, это прекрасная возможность сэкономить на приобретении фирменного инструмента, который часто обходится дороже, чем изготовленное своими руками устройство.

Выбор пилы

Чтобы выбрать агрегат, необходимо определиться с техническими характеристиками, которым он должен соответствовать. Нужно знать:

Какую номинальную мощность имеет установка.
Ременная или зубчатая передача.
Можно ли настроить число оборотов и какое их максимальное количество.
Какой размер наружного и посадочного диаметра диска.
Габариты конструкции и её вес.
Размеры заготовок и тип материала, с которым придётся работать.
Подвижен ли отрезной блок по отношению к изделию.
Какие размеры встроенных тисков для крепления заготовок.

Если планируется приобретение отрезного станка, то нужно знать тип блока ЧПУ. Это влияет на качество работы станка.

Модели устройств

Большой популярностью на рынке пользуются электрические профессиональные инструменты японской компании Makita Corporation. Сегодня ассортимент Макита насчитывает более тысячи наименований различного типа инструментов, среди которых есть пилы.

Надёжная и компактная модель Makita L. C. 1230. Она имеет мощный мотор, фильтр для сбора пыли, твердосплавный пильный диск, на который нанесена карбидная окантовка. Полотно имеет повышенный срок эксплуатации, срез материала, сделанный этим элементом пилы, получается без заусенца и прожига. Отсоединив защитный кожух и сняв блокировку со шпинделя, диск легко заменить. Технические показатели модели:

двигатель — 1,75кВт;
обороты — 1300 об/мин;
полотно диска — 305 мм;
глубина и ширина пропила — 115 мм.

Есть и другие модели этой компании с другими техническими характеристиками. Например, Makita 4131 — для резки стали, Makita 2414 NB — для вертикальной резки керамики, камня, ПВХ, металла.

К высокопрофессиональному оборудованию относятся пилы модели Mac, производитель — компания из Великобритании. Они отличаются хорошей сборкой, так как комплектуются элементами от европейских производителей. Например, модель Mac NEW 350 S — это профессиональный агрегат с большим пильным диском, способный работать с крупными заготовками. Редуктор этого устройства содержится в масляной ванне, что увеличивает срок его эксплуатации. Мощность двигателя — 2,2 кВт, ширина и глубина пропила до 120 мм, обороты максимально достигают 3000 в минуту, диск — 350 мм. Мотор в таких машинах трёхфазный.

На рынке профессиональных электрических инструментов можно приобрести и другие модели пил.

Разновидности

Торцовки подразделяются на такие виды:

маятниковая;
комбинированная;
с протяжкой.

Основой маятникового приспособления является станина. На ней же крепится стол, который базируется на механизме поворота с линейкой. Этот механизм решает проблему установки угла распила с его настройкой. Угол распиливания можно настраивать посредством передвижения рабочего стола по отношению к поверхности основы. Пильный компонент фиксируется ручкой и подпружинивается шарниром. Посредством маятника производится передвижение пилы по вертикали.

В комбинированной модификации имеется возможность изменения угла пропила в двух направлениях. Структура та же, что и у маятниковой торцовки, единственно, добавлен еще один шарнир. По части перемены угла реза в горизонтальной поверхности – его можно изменять в горизонтальном направлении, которое к тому же противолежащее от установленного привода.

Торцовка с протяжкой позволяет переводить режущий компонент как по окружности оси шарнира, так и прямо по длине пропила. Это получается за счет имеющихся направляющих.

Отличие торцовочной пилы от циркулярной

Главным отличием самодельного торцовочного станка является его относительная дешевизна. Его можно соорудить из уже имеющихся обрезок ДСП или ОСП.

Кроме того, сгодится также толстая фанера, а при определенных случаях и текстолит.

Помимо этого у самодельных торцовок присутствуют следующие отличительные черты:

станок сооружается, как правило, под имеющуюся конкретную потребность в раскрое деталей некоторой размерности. Иногда именно эти размерности не могут быть обработаны на станках, имеющихся в продаже;
станина самодельного станка выполняется из деревянных плит или даже из обрезков толстых и широких досок. Конечно, можно соорудить станину и из стальных пластин и даже из композита, к примеру, каркас – из стального профиля, а непосредственно сам стол – уже из ДСП. Но это в любом случае будет дороже и сложнее, потому что придется иметь дело с более дорогим металлом, а во-вторых, нужно работать и со сваркой по металлу, и после этого осуществлять работу с ДСП.

Самодельный торцовочный станок, разумеется, будет менее технологичен, чем покупной заводского изготовления. Но зачастую никому и не нужен идеальный результат. И здесь конструкция самодельной торцовки представляет собой как раз такой вариант.

К примеру, если вы собираетесь обшить дом вагонкой снаружи, то вполне резонно было бы осуществлять торцовку в условиях, когда и материал, и инструмент будут максимально лишены люфта. В этом случае результат получится гораздо более аккуратный.

Отличительной особенностью самодельного торцовочного инструмента является его относительная простота, а следовательно, можно добиться практически полного отсутствия сторонних движений режущего инструмента. И все это без дополнительных затрат.
