Трассоискатель кабельных линий и подземных коммуникаций

Трассоискатель своими руками

При проведении любых строительно-монтажных работ необходимо иметь точное знание места расположения под землей трасс трубопровода, линий кабелей. Чтобы не прибегать к разрытию грунта для их поиска, что стоит дорого и можно повредить коммуникации, лучше использовать трассоискатель. Его можно купить в магазине, а можно собрать трассоискатель самостоятельно.

Схема генератора

Этот прибор собирается из двух основных блоков: генератора и приемника. Устройство позволяет точно определить осевую линию прохождения коммуникаций с большой точностью до 10 см, проложенных на метровой глубине, и определяет примерное место повреждения, его дальность действия 3-4 км. Ниже на рисунке показана схема трассоискателя. Питание прибора поддерживается аккумулятором напряжением в 24 В, емкость КБС-0,5 батареи способна обеспечить 100 часов бесперебойной работы прибора. В основном вся схема трассоискателя своими руками не сложная, задающий генератор с модулятором собирается на транзисторе Т1, П14. Когда выключатель Вк1 разомкнут транзистор Т1 с контуром L1C3 в цепи коллектора и с элементами R1C2 в цепи базы создают разновидность LC генератора, имеющего рабочую частоту 1 кГц. Даже частичное включение контура в коллекторную цепь позволит подключить большие нагрузки к коллектору Т1 транзистора.

Включая конденсатор С1 при помощи Вк1, постоянная времени основной цепи резко растет и генератор становится сверх генератором действующим в диапазоне УКВ, только так частота модуляции может достичь 2-3 Гц. Каскад на Т2, П14 транзисторе служит буфером между генератором и двухтактным выходным каскадом, он собирается на транзисторах Т3, Т4 – П201. R2 сопротивление образует нужный режим Т2 транзистору по току, а R3 понижает напряжение питания, которое подается на первые 2 маломощных транзистора в цепях предохраняющих от перегрузки по предельно допустимому параметру. R4, R5 создают начальный режим для транзисторов выходного каскада, чтобы они работали не искажая отдаваемую мощность. Обмотка секционная выходного трансформатора предназначена согласовать выход генератора с нагрузками 1-2 ома, 50 и 200 ом. Мощность генератора на выходе 5-8 Вт.

Схема приемника

Чтобы собрать трассоискатель своими руками необходимо знать и то, из чего состоит его вторая часть – приемник с магнитной антенной, он показан на рисунке ниже.

Контур антенны L1C1 должен настраиваться на частоту генератора, напряжение его звуковой частоты проходит через сопротивление R1 на вход усилителя, он состоит из 4 транзисторов П14. Первых 2 транзистора создают совместно с Т‑образным мостом избирательный усилитель, а применение проводимости моста позволяет не использовать переходные емкости, в результате получается стабильная схема. R1 обеспечивает нормальное условие работы усилителя, а два каскада на транзисторе Т3 и Т4 создают нужное усиление, применяются также высокоомные телефоны наподобие ТОН-2.

Немного теории

Итак, трассоискатель – это уникальный прибор, позволяющий обнаружить линию прохождения кабеля или залегания труб. Современные устройства делятся на два типа по принципу работы;

  • Контактный принцип;
  • Индукционная разновидность.

Прибор, работающий по индукционному принципу, способен определять, как кабель под напряжением, так и пассивную трассировку, то есть, не подающую активных сигналов подземную коммуникацию. Индукционный метод более сложный и базируется на улавливании устройством высоких частот и регистрации данных показателей на специальном индикаторе.

Трассоискатели также подразделяются на одно- и многочастотные. Первые – наиболее приемлемый вариант, такие приборы несложно смонтировать самостоятельно, и применяются они для определения коммуникаций, расположенных под грунтом в том случае, когда одни трассы не пересекают другие, и, таким образом, не перекликаются исходящие от них сигналы.

Многочастотные устройства – более сложная конструкция и используются для определения сигналов трасс в случае высокой плотности кабельных линий и трубопроводов. Мультичастотные устройства способны определять указанную в программе частоту, не сбиваясь на другие. Современные приборы оборудованы программным обеспечением, что значительно облегчает работу, которая для пользователя заключается в одном нажатии на клавишу и прочтении полученной информации, высветившейся на индикаторе.

Вопрос 1. Каким образом можно обнаружить местоположения подземных коммуникаций?

С этой проблемой сталкиваются строительные организации, т.к. существующие карты подземных коммуникаций на участке застройки могут не соответствовать или быть неполными. Вследствие чего, при проведении земляных работ можно повредить имеющиеся коммуникации. Со схожей проблемой сталкиваются организации, занимающиеся прокладкой кабелей.

Решение 1. Для определения местоположения, подземная коммуникация должна быть источником магнитного поля. Силовые кабели и трубопроводы, оснащённые катодной защитой, являются источником сильного магнитного поля частоты 50Гц. Более того, они оказывают влияние на прочие коммуникации, которые из-за наводки, сами становятся источником магнитного поля частоты 50Гц. Трассоискатели (ТИ-05-3, ТДИ-05м3, ТДИ-МА) обладают функцией поиска на частоте 50Гц, а значит, могут быть использованы для решения этой проблемы.

Решение 2. Если работы ведутся на местности, значительно удалённой от источника поля 50Гц, то подземные коммуникации (например, бронированный оптический кабель) могут не определиться на частоте 50Гц. Тогда рекомендуется использовать собственный источник наводки – генератор с выносным индуктором (ИЗИ-6М) и произвести поиск коммуникаций на частотах работы генератора.

Основные производители трассоискателей и характерные особенности их продукции

Наиболее компактными и современными считаются трассоискатели от фирмы Tempo (США). Локаторы типа AML обеспечивают своевременный и точный захват оси кабеля, что ускоряет процесс трассировки. Питание трассоискателей – батарейное (создаётся возможность непрерывной работы до 4 часов), а вес прибора не превышает 1 кг. Однако трассоискатели Tempo требуют специально обученного персонала, который верно бы интерпретировал показания приборов. Цена таких трассоискателей, в зависимости от их характеристик и возможностей, находится в пределах 65…140 тыс. руб.

Отечественные трассоискатели 3M Dynatel — полустационарного типа, с индукционными захватами – отличаются наличием фиксированного набора частот (от 4 до 6). Более дешёвые модели не обладают возможностью устанавливать ток утечки, а допускают лишь точное определение места повреждения или прохождения кабеля. Цена комплектов составляет 80…120 тыс. руб.

Бюджетными вариантами трассоискателей, производимых в России, считаются приборы модельной линейки «Поиск». Данные трассоискатели комплектуются специальными антеннами. Они позволяют определять глубину залегания кабеля, и устанавливать дефектный кабель при многожильном варианте прокладки. Цена от 25 до 65 тыс. рублей.

Кроме указанных производителей, для определения неисправности подземных кабелей используется техника от компаний Radiodetection, MetroTech (США), а также отечественные трассоискатели «Сталкер».

Для чего нужны трассопоисковые системы?

Количество подземных коммуникаций растет невообразимыми темпами, и сложность их обслуживания также становится все сложнее. Каждая организация при проведении земляных или ремонтных работ рано или поздно сталкивается с исторически сложившимися неточностями в технической документации, недостаточной полнотой или полным отсутствием карт коммуникаций своего участка. Поэтому бывает, что, однозначно определить направление, к примеру, искомого кабеля, кабельного канала или других коммуникаций, бывает практически невозможным.

Для того, чтобы проводить ремонтно-аварийные работы с коммуникациями, предварительно планировать строительство, повышать эффективность и точность кабельных, грунтовых и других работ, обеспечить безопасность участка для работников с целью предотвращения травмирования и даже летального исхода при повреждении силовых кабелей, газопроводов, и др. в ходе проведения земляных и наземных работ используют трассопоисковые системы или трассоискатели.

Трассопоисковое оборудование пользуется огромным спросом среди строительных компаний при экскаваторных работах по выемке грунта. Также оно часто используется промышленными предприятиями и муниципальными компаниями. В кабельном хозяйстве они необходимы для модернизации, ремонта, увеличения емкости кабельных линий после их ведения в эксплуатацию.

Сервисное обслуживание трассоискателей

Для любого потенциального покупателя
наличие сервисного обслуживания приобретаемого оборудования имеет очень
большое значение. Несмотря на тщательный контроль качества своей
продукции со стороны изготовителей, как и любое сложное техническое
устройство, трассоискатели иногда могут выходить из строя. Поскольку
целью приобретения промышленного оборудования является, в конечном
итоге, получение прибыли или сокращение расходов организации,
оборудование должно быть работоспособно. Фирмы-производители
осуществляют сервисные работы максимально качественно и оперативно,
чего, к сожалению, нельзя сказать о некоторых дилерах и дистрибьюторах.
Существуют свидетельства того, как в так называемых «дилерских сервисных
центрах» диагностика неисправностей проводилась неквалифицированным
персоналом, а ремонт осуществлялся с помощью подручных средств и
электронных компонентов неизвестного происхождения, приобретенных,
например, на радиорынке. Очень часто такие «умельцы»
даже не в состоянии предоставить заказчику дефектную ведомость с
описанием необходимых ремонтных работ и перечнем компонентов или
деталей, подлежащих замене.

Следует заметить, что только
использование оригинальных деталей, применяемых изготовителем, может
гарантировать дальнейшую нормальную работу оборудования, а процедура
калибровки трассоискателя после проведения ремонта абсолютно необходима
для обеспечения заявленных технических параметров и точностных
характеристик прибора
. В случае отсутствия калибровки,
поведение прибора после проведения сервисных работ может быть
непредсказуемым, а показания – неточными. Очевидно, что самое
качественное сервисное обслуживание может обеспечить только
производитель приборов, поэтому я имею договоренности со
всеми поставщиками трассоискателей на проведение ими гарантийного и
послегарантийного сервисного обслуживания. Для удобства заказчиков, я также планирую держать несколько трассоискателей в качестве
подменного фонда на время ремонта.

Провод спутник

Кто-то может справедливо заметить, зачем мне все эти сложности, я свой кабель и так найду, подключив генератор к соответствующим жилам.

А если речь идет о коммуникациях без наличия металлических составляющих? Например, полиэтиленовый газопровод или оптоволоконные линии связи.

В такой ситуации обычно используется параллельно проложенный провод спутник. Хотя это никак и не регламентируется действующими отраслевыми стандартами, однако широко применяется.

Чаще всего в качестве проводника берут самый дешевый провод марки ПВ 1*2,5 или ПВ 1*4.

При этом, если объективно сравнивать все затраты, и особенно срок службы, то маркеры вчистую выигрывают по всем показателям у таких проводов. Вот здесь можете ознакомиться с уже реализованными проектами и отзывами по данной технологии.

Технический уровень трассоискателя

После того, как пользователь выбрал тип
трассоискателя в зависимости от предполагаемых задач локации, необходимо
определиться с техническим уровнем трассоискателей, так как даже в
рамках одной категории функциональное оснащение и, соответственно, цена
трассоискателя, могут существенно отличаться. С одной стороны нет
никакого смысла приобретать слишком “продвинутый” прибор, половину
возможностей которого Вы никогда не будете использовать. С другой
стороны, по мере развития направлений локационных работ и опыта
оператора, может возникнуть потребность в дополнительных функциях и
режимах. Я могу помочь Вам определить необходимый технический уровень трассоискателя на
основании Ваших задач и возможностей.

Трассоискатель кабельных линий своими руками

Трассоискатель можно изготовить и в домашних условиях. Простейший прибор включает в себя тональный RC-генератор сигнала, собираемый на транзисторах, фазоинвертор, управляющее реле, выходной трансформатор и блок питания, который должен обеспечивать стабильность подаваемого на прибор напряжения. Магнитная антенна с усилителем сигнала подключается на выходные телефоны.

Такой трассоискатель нуждается в предварительной наладке, для чего применяется обычный осциллограф. При заданной частоте (обычно не менее 1000 Гц) отстройка выполняется по уровню свечения лампочки.

При настройке приёмника вначале настраивают RC-контур на нужную частоту, для чего применяют обычный звуковой генератор.

При компоновке самодельного трассоискателя важно, чтобы щуп имел минимальную длину и сечение, не менее  2 мм, а расстояние от него до генератора не превышало 500 мм. Точность трассировки устанавливается по уровню выходного звукового сигнала

Бетон своими руками. Пропорции и советы экспертов

Резиновая киянка. Молоток с мягким характером

Виды повреждений кабельных линий и выбор метода их устранения

  • Обрыв одной или нескольких жил – импульсный метод будет наиболее подходящим для такого типа повреждений, потому сюда подойдёт практически любой трассоискатель. Направление силовых линий нужно определять по минимуму показаний, а не по максимуму, определяя перпендикулярное к линии коммутаций направление, тем самым значительно повысив точность поиска.
  • Межфазное короткое замыкание двух жил – контактный и акустический метод следуют выбирать в зависимости от типа коммуникации и предполагаемом типа разрыва. Частота устанавливается в зависимости от типа грунта, в котором находится кабель либо труба. При контактном методе направление линии определяется по схеме подключения и расстояниям от замеряемых точек. При акустическом методе по наиболее сильным звуковым воздействиям, перпендикулярным силовой линии.
  • Попадание воды в кабель или в кабельную муфту – в зависимости от количества воды и времени воздействия её на кабель. Если присутствуют большие пустоты, в местах сгибов и низких участков при отсутствии замыкания справится трассоискатель в пассивном режиме, для поиска затоплений с наличием замыкания нужен трассоискатель с рефлектометром либо запись измерений и ручной подсчёт с учётом сопротивлений на каждом из измеряемых участков.
  • Повреждение оболочки кабеля – акустический метод будет тут бесполезен, индукционный и контактный следует выбирать в зависимости от доступа к силовому кабелю, если доступ есть – контактный, доступа нет – индукционный с антенной.

Вы можете спокойно купить трассоискатель в Москве, а также в любом крупном городе, естественно, что в Москве выбрать будет проще, да и цена пониже, нежели в провинциальном поселении. Так как стоимость данных приборов весьма высока (может доходить до миллиона рублей за импульсный трассоискатель), сталкеры часто берут приборы в аренду либо покупают у радиолюбителей самодельные приборы, собранные по схемам из интернета. Новые приборы покупают строительные компании и предприятия, для которых необходима высокая точность определения местоположения кабеля достигаемая импульсными трассоискателями кабельных линий.

Акустический метод отлично справляется с поиском разрыва внутри бетонных стен. Была б ещё точность повыше и можно было бы купить такой трассоискатель.

Строитель Алексей

Контактный метод удобен в работе геологов, для поиска старых кабельных линий. Купить бы ещё парочку запасных.

Геолог-нефтяник Павел

Индукционный метод один из самых надёжных и точных методов определения кабельной линии. Это первое, что нужно купить новенькому сталкеру. Василий

Кабелеискатель своими руками схемы

Описание схемы трассоискателя. На рис. 1 схема тонального генератора. RC-генератор собран на транзисторе Т1 и работает в диапазоне 959 – 1100 Гц. Плавная регулировка частоты осуществляется переменным резистором R 5. В коллекторную цепь транзистора Т 2, который служит для согласования генератора Т1 с фазоинвертором Т3 с помощью выключателя Вк1 могут подключаться контакты реле Р1 предназначенного для манипуляции колебаниями генератора Т1 с частотой 2-3 Гц. Такая манипуляция необходима для четкого выделения сигналов в приемном устройстве при наличии помех и наводок от подземных кабелей и воздушных цепей переменного тока. Частота манипуляции определяется ёмкостью конденсатора С7. Предоконечный и оконечный каскады выполнены по двухтактной схеме. Вторичная обмотка выходного трансформатора Тр3 имеет несколько выходов. Это позволяет подключать к выходу различную нагрузку, которая может встретится на практике. При работе с кабельными линиями требуется подключение более высокого напряжения 120-250 Вольт. На Рис.2 изображена схема сетевого блока питания со стабилизацией выходного напряжения 12В.

Принципиальная схема приемного устройства с магнитной антенной — Рис 3. Оно содержит колебательный контур L1 C1. Напряжение звуковой частоты, наведенное в контуре L1 C1 через конденсатор С2 поступает на базу транзистора Т1 и далее усиливается последующими каскадами на транзисторах Т2 и Т3. Транзистор Т3 нагружен на головные телефоны. Не смотря на простоту схемы, приемник обладает достаточно большой чувствительностью. Конструкция и детали трассоискателя. Генератор собран в корпусе и из деталей имеющегося усилителя низкой частоты, переделанного по схеме рис.1,2 . На переднюю панель выведены ручки регулятора частоты R5, и регулятора выходного напряжения R10. Выключатели Вк1 и Вк2 – обычные тумблеры. В качестве трансформатора Тр1 можно использовать межкаскадный трансформатор от старых транзисторных приемников «Атмосфера”, «Спидола” и пр. Он собран из пластин Ш12, толщина пакета 25мм, первичная обмотка 550 витков провода ПЭЛ 0.23, вторичная – 2 х100 витков провода ПЭЛ 0.74. Трансформатор Тр2 собран на таком же сердечнике. Его первичная обмотка содержит 2 х110 витков провода ПЭЛ 0.74, — вторичная 2 х 19 витков провода ПЭЛ 0.8. Трансформатор Тр3 собран на сердечнике Ш-32, толщина пакета 40 мм; первичная обмотка содержит 2 х 36 витков провода ПЭЛ 0.84; вторичная обмотка 0-30 содержит 80 витков; 30-120 — 240 витков; 120-250 – 245 витков провода 0.8. Иногда в качестве Т3 мной использовался силовой трансформатор 220 х 12+12 В. При этом вторичная обмотка 12+12 В включалась как первичная, а первичная как выходная 0 – 127 — 220. Транзисторы Т4-Т7 и Т8, должны быть установлены на радиаторы. Реле Р1 типа РСМ3.

Как закладывать маркеры?

Лидером в производстве интеллектуального трассопоискового оборудования является известная фирма 3М.

Причем задействовав целый ряд комплексных решений от них, можно организовать единую инженерную сеть и выгружать все данные от маркеров в одну базу.

То есть, вы получите электронную паспортизацию всех коммуникаций с привязкой к конкретной местности и информацию по каждой ремонтной муфте, трассе и соседним коммуникациям.

Особые условия и требования по закладке маркеров (нажмите + для раскрытия).

Безусловно, удовольствие это дорогое (больше 100 тыс. рублей за бухту ленты длиной в 400м), поэтому и применять его нужно с умом.

На прямых участках при параллельном следовании с другими коммуникациями можно задействовать интеллектуальную сигнальную ленту. А вот пластиковые шары, закапывать только в местах установки муфт, на вводе в зданиях или ПС, на поворотах, изгибах и пересечениях.

При этом на других участках трассы, где нет посторонних кабельных линий, водопровода, газопровода и т.п., по прежнему никто не запрещает применять обычную недорогую сигнальную ленту.

Сплошная маркировка в данных условиях будет неоправданно дорогим удовольствием.

https://youtube.com/watch?v=iBkNVV728b4%3F

Источник – 3mrussia.ru

Выбираем трассоискатель в зависимости от особенностей работы

Подземные коммуникации можно разделить условно на два типа: находящиеся под напряжением и обесточенные. Цена конкретной модели трассоискателя будет зависеть напрямую от того, будет ли выполняться работа с обесточенными коммуникациями или потребуется искать провода под напряжением. Приборы, которые предназначаются для работы с обесточенными коммуникациями, имеют специальный генератор, который подключается к кабелю или к трубе в местах выхода их на поверхность, что и позволяет точно определить расположение коммуникаций под землей.Использование генератора позволяет существенно упростить поиск коммуникаций, что обеспечивается за счёт подачи на них напряжения и выявления силового поля, которое испускают такие коммуникации под напряжением. Генератор подключается через клещи и соответствующие кабеля к трубам, что и позволяет не только качественно обнаружить уложенные в земле коммуникации, но и даже построить карту их расположения под землей.

Использование для специфических работ трассоискателяБольшой популярностью сегодня пользуются пластиковые трубы и оптоволоконные кабели, которые располагаются глубоко под землёй. Производители качественных труб и волоконных кабелей используют специальные маркеры, что позволяет качественно определять трассоискательному оборудованию такие коммуникации, проложенные под землей. В каталоге нашей компании можно найти современные модели трассоискателей, которые оснащаются функцией поиска катодной защиты. В то же время следует сказать, что стоимость таких моделей будет выше стандартного оборудования, соответственно необходимо еще перед покупкой определиться с тем, стоит ли выбирать трассоискатели, которые используются для пластиковых труб и оптоволоконных кабелей.

Преимущества современных трассоискателейСовременные модели трассоискателей изготавливаются из легких и прочных материалов, что позволяет обеспечить долговечность и надежность прибора даже в самых тяжелых условиях его эксплуатации. Результаты полученных измерений и поиска проложенных под землей коммуникаций отражаются на качественном жидкокристаллическом дисплее. Весь процесс поиска является максимально наглядным и простым, сопровождается соответствующими звуковыми сигналами, громкость которых можно отрегулировать внутренними настройками.

Покупка трассоискателя — это ответственный шагПеред тем как покупать такое оборудование необходимо определиться с целями, для которых будет использоваться трассоискатель. Можно приобрести, как недорогую и относительно простую модель, так и профессиональный прибор, который имеет расширенный функционал. Большой популярностью пользуются универсальные модели, которые можно использовать в различных ситуациях.Приобрести необходимые вам трассоискатели можно в нашей компании, а мы с легкостью доставим такую технику в другие регионы.

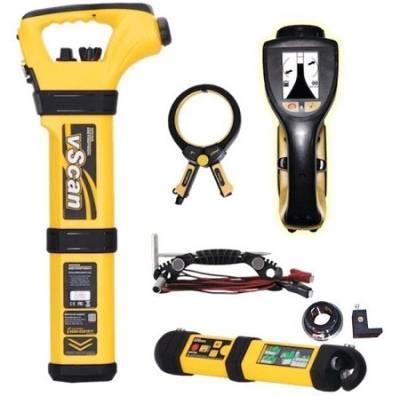

Виды трассоискателей

Если вы решили купить трассоискатель, то стоит заранее ознакомиться с различными видами устройств, так как наличие тех или иных функций может значительно отразиться на цене.

Трассоискатели отличаются в зависимости от оснащенности устройства генератором, способного создавать переменный ток в обесточенных коммуникациях. Большинство современных кабелеискателей оснащено этим устройством и способны обнаружить металлические кабели и трубопроводы самостоятельно подпитывая их. Использование генератора совместно со специальными клещами позволяет с высокой точностью отслеживать коммуникацию на большой глубине залегания.

По режиму работы трассоискатели с генератором делятся на индукционные (способные работать в бесконтактном режиме) и с прямым подключением.

По конструкции и способу использования выделяют:

Активные способы

Возможны три способа подключения генератора:

  1. Прямое подключение – это подключение генератора напрямую к силовому кабелю через проводник. Это самый простой способ, он доступен даже для устаревших и самодельных трассоискателей.
  2. Подключение с помощью пассивного устройства сопряжения – устройство сопряжения создаёт наводку только на нужный кабель, требуется доступ к силовому кабелю, для установки.
  3. Подключение с помощью индуктивной антенны – генератор передаёт сигнал на кабель с помощью специальной антенный, промой контакт с кабелем не требуется, антенна создаёт «наводку» на все кабели в зоне её действия. Метод особо популярен у инженеров-геодезистов, для безопасной разведки грунтового пласта земли, сталкеров, охотников за цветными металлами на заброшенной людьми местности. Судя по отзывам бывалых сталкеров, цена трассоискателя легко окупается за счёт высокой цены на цветные металлы. Схема работы с прибором проста и требует минимальных навыков, вырабатываемых экспериментально в зависимости от типа устройства и методов поиска коммуникации.

Правила эксплуатации

Технология ведения современного строительства предусматривает обязательное использование приборов для поиска кабелей. Игнорирование обследования территории строительства может нанести непоправимый ущерб не только имуществу строительной компании, но и причинить вред здоровью ее сотрудников. Несмотря на простоту приборов, пользоваться ими должны только специально обученные сотрудники, которые в своей работе должны строго придерживаться установленных норм и правил эксплуатации данной категории устройств

Перед началом эксплуатации прибора работники должны обратить внимание на следующие меры безопасности:

  • строгое соблюдение правил техники безопасности и охраны труда;
  • проведение максимально аккуратной транспортировки;
  • забивание в землю штыря от прибора в максимальной удаленности от ног;
  • подсоединение клещей только при выключенном генераторе.

Категорически запрещается проводить работы во время дождя и грозы, также нельзя касаться руками неизолированной проводки. Этапы проведения работ:

  • установка футляра в выбранном месте;
  • монтаж штыря заземления;
  • подключение всех кабелей;
  • установление переключатель диапазонов на 1;
  • подача напряжения питания на генератор;
  • включение режима генерации;
  • подключение поисковой антенны;
  • фиксация устройства на корпусе оператора.

Дальнейшая эксплуатация прибора осуществляется согласно стандартной инструкции, которую производитель прикладывает к своему товару

Особое внимание необходимо обратить на сервисное обслуживание прибора. Данная услуга является обязательной в случае обнаружения поломки, устранение которой можно доверять только специалистам. В процессе проведения ремонта допускается применение только оригинальных деталей

В процессе проведения ремонта допускается применение только оригинальных деталей.

В следующем видео вас ждет подробная инструкция по применению трассоискателя.

Поиск обрыва скрытой проводки в бетонной стене

Место обрыва провода в бетонной стене поможет найти специальный прибор – трассоискатель. Он представляет собой сочетание приемника и генератора. Данный способ можно ассоциировать с индукционным методом в поиске повреждений кабелей под землей.

Итак, определить место обрыва трассоискателем не сложно. Конец провода, в котором есть обрыв, подключают к генератору, который посылает в него импульсы определенной частоты. Проводя рамкой по месту прокладки проводки, в наушниках будет отчетливо слышен звук, который образуется в результате воздействия импульсов. Как только звук пропадет, отметьте это место на стене – это и будет точка повреждения провода.

Отыскать обрыв в фазном проводе также поможет бесконтактный указатель напряжения. Здесь все просто. Ведем прибор по стене до тех пор, пока индикатор наличия напряжения перестанет гореть. Проводим прибором несколько раз по кругу в данной области стены, чтобы убедиться, что мы не ушли с маршрута прохождения проводов. Отсутствие свечения индикации укажет на ориентировочное место обрыва.

В завершение хотелось бы отметить, что трассоискателем и бесконтактным указателем напряжения можно пользоваться для поиска повреждений проводки под штукатуркой или же под гипсокартоном.

Напоследок рекомендуем просмотреть полезное видео по поиску КЗ в проводке:

Определение места короткого замыкания в стене

Вот мы и рассмотрели самые известные методики поиска места повреждения кабеля. Надеемся, информация была для вас полезной и интересной!

Также рекомендуем прочитать:

  • Как найти распредкоробку в стене
  • Как определить короткое замыкание в сети
  • Как проложить кабель под землей

Обзор производителей

Рынок трассоискателей представлен большим количеством производителей из разных стран мира. Производством данных товаров занимаются европейские, американские и азиатские производители. Специалисты рекомендуют отдавать предпочтение тем производителям, которые на протяжении многих лет занимаются выпуском качественных изделий, а их продукция имеет все разрешительные документы и сертификаты качества

Опытные инженеры рекомендуют обратить внимание на следующие торговые бренды

Radiodetection – английская торговая марка, которая занимается выпуском качественного и долговечного оборудования. Достоинства выпускаемых изделий – длительный период эксплуатации, неприхотливость в обслуживании, простота эксплуатации, возможность использовать в различных климатических условиях, устойчивость к механическим повреждениям, наличие герметичного корпуса, возможность обслуживание в специализированных сервисных центрах Недостатки – отсутствие новых моделей.

Особое внимание необходимо уделить изделиям марки «Успех», выпуском которых занимаются российские производители. С помощью данных изделий специалисты могут найти неисправные кабели, определить положение подземных коммуникаций и глубину их залегания, выяснить градус отклонения систем от оси, а также измерить силу тока и выяснить тип коммуникаций. Достоинства:

Достоинства:

  • простота эксплуатации;
  • небольшой вес и габариты;
  • возможность работы от аккумулятора;
  • возможность проведения работ в темное время суток;
  • наличие встроенной микропроцессорной системы управления;
  • возможность использовать в различных климатических условиях;
  • наличие различных режимов индикации;
  • возможность работы в пресной воде.

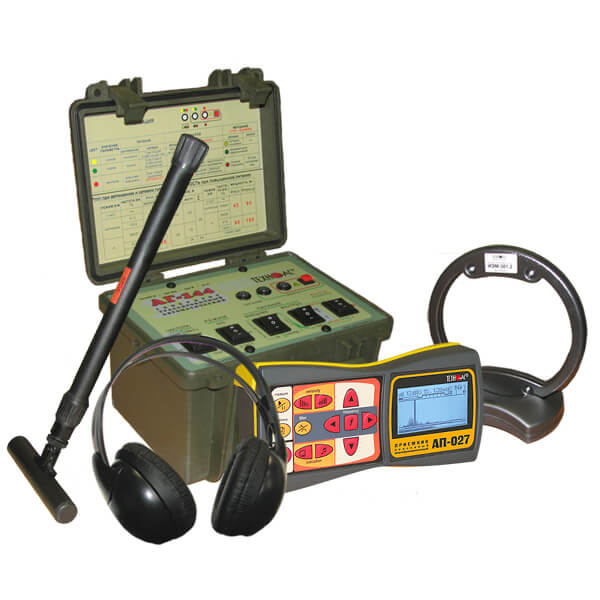

Принцип действия кабельных трассоискателей

Кроме мониторинга состояния кабельной трассы, рассматриваемые приборы могут также установить точное месторасположение кабеля (причём не только в земле, но и в стенах сооружений), устанавливать глубину его залегания, обнаруживать различные подземные объекты. Их применение особенно эффективно при прокладке новых кабельных сетей, поскольку позволяет оптимизировать объём и трудоёмкость требующихся земляных работ.

Трассоискатель кабельных линий реализует известное явление электромагнитной индукции, при котором любой металлический проводник с током образует вокруг себя электромагнитное поле. В случае силового кабеля – это ток рабочего напряжения линии, для стального трубопровода – вихревой ток наводки. Именно такие токи и улавливаются прибором.

Рассматриваемые приборы могут функционировать по активной и пассивной схеме. Первая более эффективна, а потому преимущественно применяется в тех случаях, когда на исследуемом участке плотно расположено несколько подземных коммуникаций.

Сложность поиска заключается в том, что насыщенность грунта такими проводниками весьма высокая, поэтому в итоговый сигнал, регистрируемый трассоискателем, могут «вплетаться» и источники от других, исправных или не подлежащих в данный момент контролю, линий. Поэтому отличительной особенностью и достоинством современных трассоискателей активного типа является возможность сравнительно простой и — в то же время – точной отстройки показаний, имеющих отношение к строго определённой кабельной линии. Такая возможность определяется наличием в схеме трассоискателя двух самостоятельных узлов – генератора и приёмника сигналов.

Генератор обеспечивает подачу на проводник электрического сигнала определённой частоты. Она не только не может совпадать с обычно используемой для сетей переменного тока частотой 50 Гц, но и должна быть как можно более отличной от этого значения. Таким образом минимизируется вероятность случайных помех или наводок (особенно это касается подземных трубопроводов, ток наводки которых, вообще говоря, неизвестен).

Трассоискатель кабельных линий, работающий по активному типу, в свою очередь может использовать различные способы передачи сигнала:

  • Метод прямого подключения характеризуется наличием непосредственного контакта проводника с кабелем. В этом случае сигнал передаётся точно, без искажения;
  • Метод индуктивного наведения, когда передача сигнала производится при помощи специальной антенны, причём она должна быть размещена непосредственно над кабелем;
  • Метод сопряжения, при использовании которого кабель во время прокладки в определённом месте охватывается регулируемой по диаметру клипсой. Она и создаёт требуемое электромагнитное поле.

Если насыщенность участка подземными сетями невелика, то можно обойтись и трассоискателем, который изготовлен по пассивной схеме. В этом случае для поиска действующего силового кабеля используется та величина электромагнитного поля, которое он создаёт. Однако, кроме простоты схемы, такие приборы отличаются существенным недостатком: они не способны противодействовать помехам от соседних проводников, а потому результирующая точность трассировки заметно ухудшается. Пассивные трассоискатели, в частности, не используются вблизи ЛЭП или электрифицированных участков железных дорог.
