Устройство дренажа фундамента: в каких случаях он нужен и что советуют специалисты?

Как выглядит устройство ливневой канализации и последовательность строительных работ по ее организации

Структура сети водоотвода зависит от нескольких факторов: есть ли намерение использовать дождевую воду в целях полива, очищать ее или же сбрасывать без каких-либо операций в общую систему. К основным элементам, которые она может включать, относятся следующие компоненты:

• Открытый лоток для линейной конструкции.
• Дождеприемник для точечной конструкции.
• Пескоуловитель.
• Придверный поддон.
• Смотровой колодец.
• Коллектор.
• Трубы дренажные.
• Люк канализациолнный.
• Закрытый трубопровод.

Стадия проектирования

Если проект не предусматривает устройство ливневой канализации или нет карты последовательности выполнения работ, то собственнику придется, либо самостоятельно заняться этим, либо пригласить специалистов. Собственно, рассчитать количество материалов и способ монтажа в состоянии любой домовладелец. Для этого следует определиться с размерами системы, которые будут оптимальны для отвода воды.

Необходимые данные для выполнения расчетов несложно найти в интернете:

• Сведения о количестве выпадающих осадков в регионе.
• Максимальный уровень снежного покрова и дождевых осадков.
• Рельеф и общая площадь участка, с которого производится сток.
• Данные о коммуникационных сетях, находящихся под землей.
• Характеристики почвы.

Финальный подсчет объема отводимой воды выполняется по формуле, где участвуют данные о площади кровли, интенсивности осадков и поправочный коэффициент. Полученный результат используется для выбора оптимального сечения труб по таблице.

Создавая проект водоотвода, нужно отметить местоположение водосборников и ревизионных колодцев. Кроме диаметра труб и глубины их залегания следует определиться с уклоном желобов. Обычно последний показатель составляет 1 см на метр магистрали. Это позволит эффективно отводить воду и не допустить появления трещин в кирпичной стене здания.

Технология монтажного процесса

После составления проекта по устройству ливневой канализации в загородном частном доме и разобравшись с теоретической частью по монтажу системы, остается приступить непосредственно к процессу. Для этого составленная схема переносится на участок, таким образом, отмечаются места установки дождеприемников и емкостей для накопления воды.

Следующий шаг – планирование магистрали для прохождения труб, которая будет соединять все элементы конструкции. Дальнейшие действия выполняются по следующим переходам:

• Вырыть траншеи для трубопровода, их глубина должна превышать сечение укладываемых труб не менее чем на 150 мм.
• На дно готовой траншеи засыпать песок или гравий, который будет выполнять роль подушки, и способствовать нейтрализации сил пучения. Толщина подушки после трамбовки должна быть в пределах 150-200 мм.
• Выкопать котлованы для коллекторной емкости и ревизионных колодцев.
• Смонтировать трубопровод, соблюдая углы уклона.
• Установить лотки, дождеприемники и подсоединить их к трубам.
• Подключить трубопровод к пескоуловителю и колодцу или резервуару, используя фитинги.
• Засыпать траншею слоем песка или гравия и утрамбовать его.
• Облагородить прилегающую к водоотводу территорию, например, уложить тротуарную плитку или забетонировать, после чего установить решетки на линейные магистрали лотков.

На участках с пересеченной местностью нужно организовать перепадный колодец с соблюдением необходимого уклона труб. По возможности, перед тем как засыпать траншею желательно провести гидравлические испытания, которые помогут обнаружить места протечек

Определенная последовательность монтажных работ при устройстве ливневой канализации имеет важное значение для последующей эксплуатации системы

Обслуживание ливневки

Качественная организация процесса отвода дождевой и талой воды – это еще не все. Система нуждается в периодическом обслуживании, для чего необходимо выполнить несколько простых операций:

• Раз в 6 месяцев следует проводить очистку стоков.
• Не реже раз в три месяца контролировать состояние пескоуловителей, а при необходимости также проводить чистку.
• На дне дренажного колодца могут собираться частицы грязи или ила, их нужно периодически удалять, чтобы предотвратить засорение дренажа.

Через 10-15 лет эксплуатации водоотводящей системы рекомендуется промывать трубы от наслоений. Промывка осуществляется в двух направлениях при помощи напора воды из шланга.

Виды дренажа

Существуют различные виды конструкции дренажных систем.

По способу монтажа различают:

• Открытый (поверхностный) тип. Отвод влаги производится путем организации системы дренажных канавок, расположенных на дневной поверхности грунта. Вариант удобен тем, что постоянно имеется возможность обслуживания, чистки и изменения устройства системы. Недостатком является высокий уровень размещения, позволяющий отводить только поверхностные водные потоки, минуя подземные горизонты.
• Закрытый (глубинный) дренаж. Закрытая система представляет собой комплекс трубопроводов, транспортирующих стоки к точке сброса. Закрытый дренаж позволяет удалять излишки влаги из подземных источников, но для обслуживания или очистки приходится раскапывать трубы, что доступно только в теплое время года, требует времени и существенных трудозатрат.

• Совершенная. Система расположена ниже уровня поступления, вода попадает сверху или сбоку. Дренажные траншеи засыпаются сверху.
• Несовершенная. Трубопроводы установлены выше уровня притока, влага поступает со всех сторон — снизу, сверху и сбоку через отверстия в трубе. Засыпка производится также со всех сторон, т.е. труба расположена на определенной высоте над подошвой дренажной канавки.

Различают также системы с различными функциональными особенностями:

• Кольцевая. Охватывает постройку кольцом трубопроводов, отсекая ее от поступающей извне влаги. Если приток идет с одной стороны. возможно образование разомкнутого кольца со сбором воды в месте ее появления. Может создаваться после постройки дома, или параллельно с ней.
• Пристенная. Система монтируется во время постройки, так как трубопроводы монтируются до засыпки пазух. Обеспечивают защиту от затопления подвалов и цокольных помещений.
• Пластовая. Самая сложная система, используемая на участках с активным притоком воды или с наличием глинистых слоев, затрудняющих естественную фильтрацию. Песчано-гравийная подушка под бетонной лентой — один из упрощенных вариантов создания пластовой дренажной системы.

Применение подходящего варианта конструкции позволяет удалить излишки влаги, компенсировать приток или отсечь постройку от водоносных горизонтов. Для этого используются специальные приемы, например, засыпка глиной, не пропускающей влагу к стенам фундамента и направляющей воду к дренажным трубам.

ВАЖНО!
Выбор того или иного типа дренажа рекомендуется доверить специалистам. Это комплексная задача, требующая наличия профессиональной подготовки и опыта, попытки решить проблему самостоятельно приносят ожидаемый результат далеко не всегда.

Установка дренажной системы для отвода грунтовых вод.

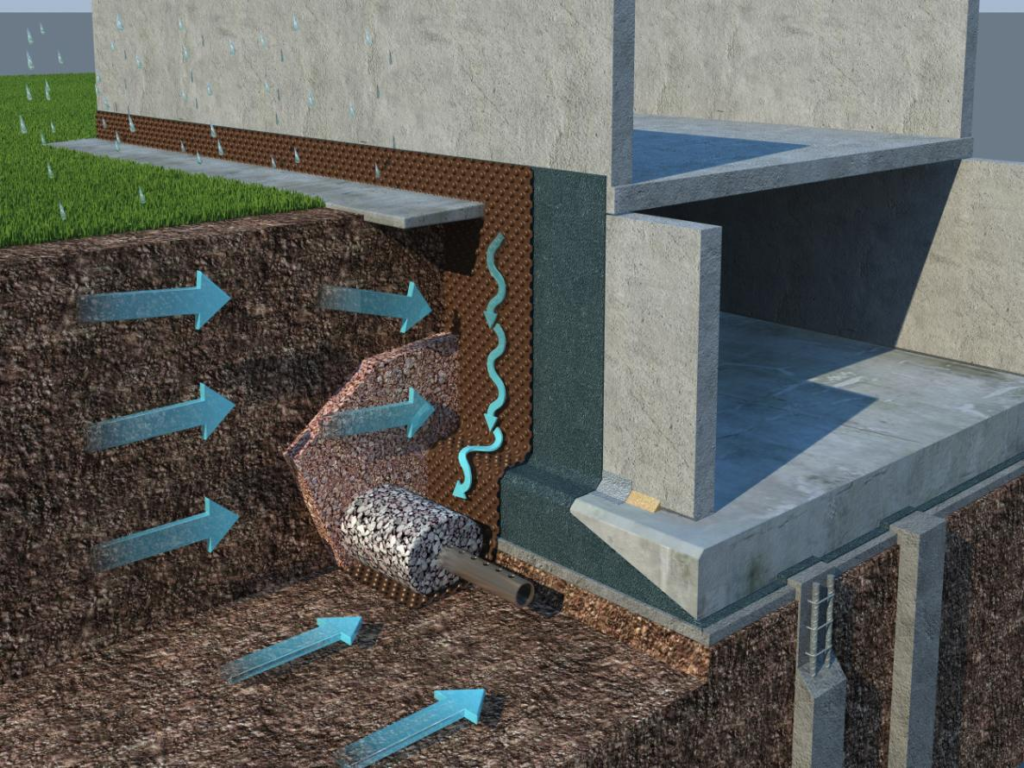

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.

Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.

Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.

1. Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
2. Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
3. По составленной схеме производят разметку траншей с помощью колышков и верёвки.
4. Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
5. Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.

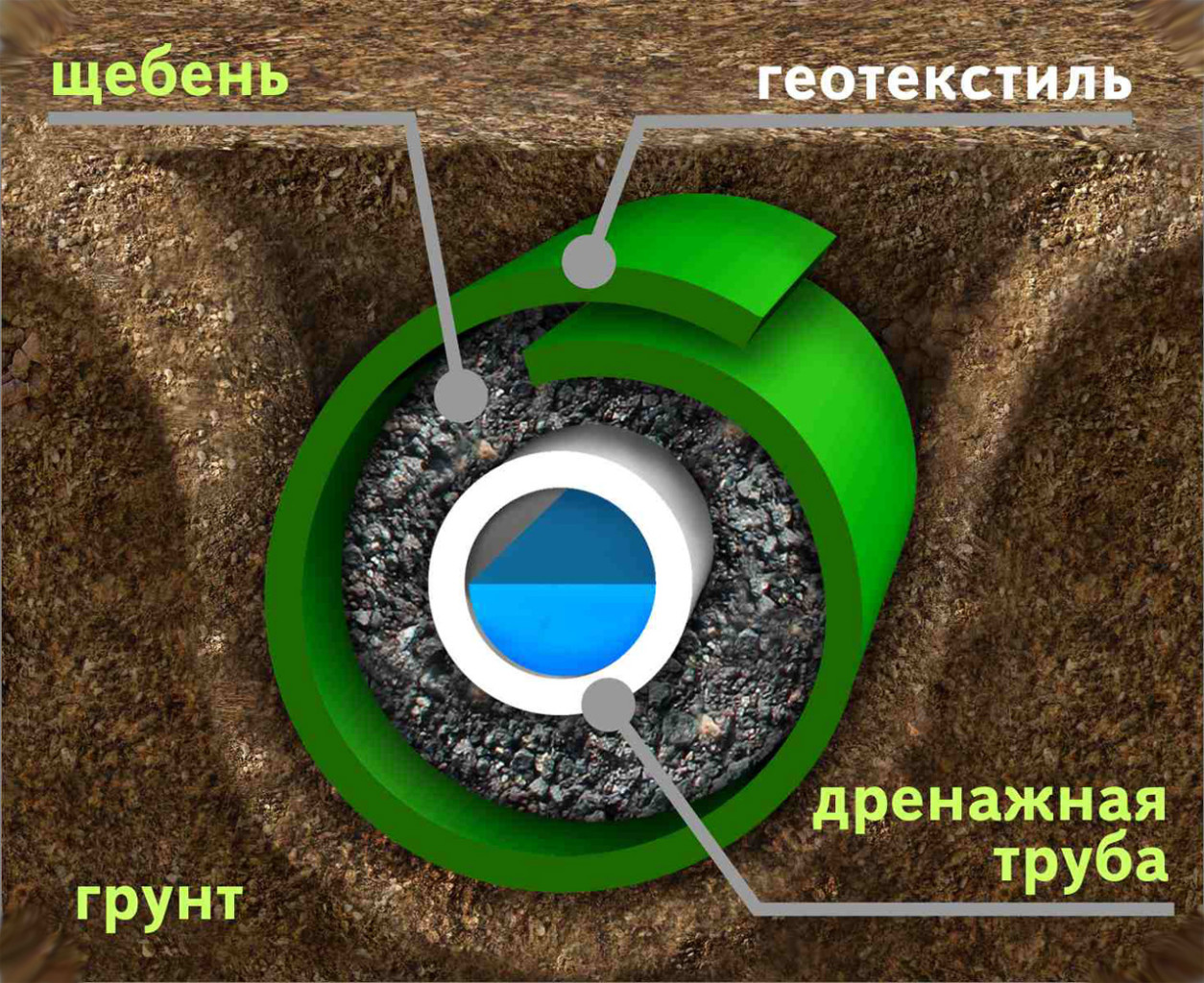

6. Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
7. Выполняют засыпку щебня слоем 7-10 см.
8. Укладывают дренажные перфорированные трубы отверстиями вниз.
9. Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
10. Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
11. Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
12. Выполняют обратную засыпку траншеи.

дренажная система для отвода грунтовых вод

Видео устройства глубинного дренажа:

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.

поведение воды и частиц в трубе в зависимости от её уклона

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:

оптимальный уклон трубы в зависимости от её диаметра

Отвод собранной воды осуществляется одним из трех вариантов:

• в дренажную трубу;
• на поверхность земли, с дальнейшим оттоком по естественному уклону;
• в канализационную систему

Отвод воды через дренажную трубу

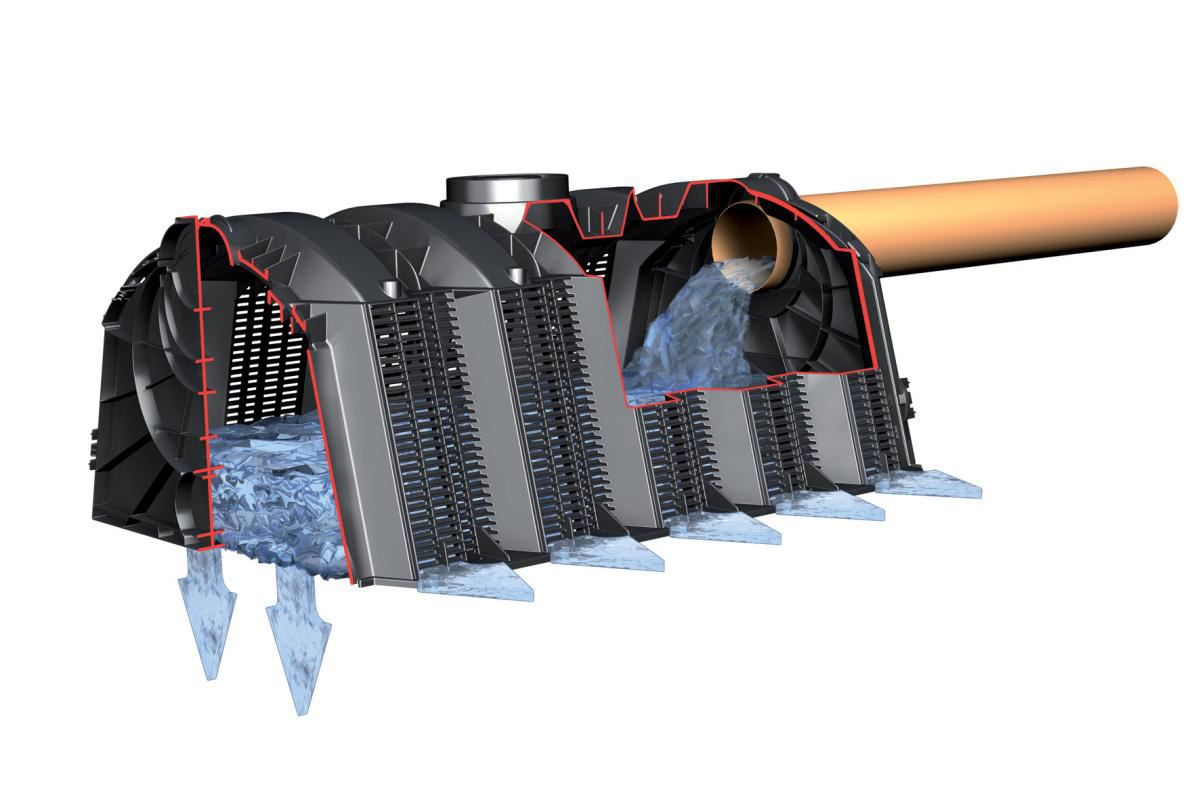

установка для отвода воды из дренажной системы в грунт

В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

1. На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
2. Дно траншеи засыпают песком.
3. На песок укладывают слой геотекстильной ткани.
4. Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
5. На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
6. К трубе с помощью переходников присоединяют трубы водоотведения.
7. Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
8. Производится обратная засыпку траншеи исходным грунтом.

Виды дренажа

Существуют различные виды конструкции дренажных систем.

По способу монтажа различают:

• Открытый (поверхностный) тип. Отвод влаги производится путем организации системы дренажных канавок, расположенных на дневной поверхности грунта. Вариант удобен тем, что постоянно имеется возможность обслуживания, чистки и изменения устройства системы. Недостатком является высокий уровень размещения, позволяющий отводить только поверхностные водные потоки, минуя подземные горизонты.
• Закрытый (глубинный) дренаж. Закрытая система представляет собой комплекс трубопроводов, трaнcпортирующих стоки к точке сброса. Закрытый дренаж позволяет удалять излишки влаги из подземных источников, но для обслуживания или очистки приходится раскапывать трубы, что доступно только в теплое время года, требует времени и существенных трудозатрат.

• Совершенная. Система расположена ниже уровня поступления, вода попадает сверху или сбоку. Дренажные траншеи засыпаются сверху.
• Несовершенная. Трубопроводы установлены выше уровня притока, влага поступает со всех сторон — снизу, сверху и сбоку через отверстия в трубе. Засыпка производится также со всех сторон, т.е. труба расположена на определенной высоте над подошвой дренажной канавки.

Различают также системы с различными функциональными особенностями:

• Кольцевая. Охватывает постройку кольцом трубопроводов, отсекая ее от поступающей извне влаги. Если приток идет с одной стороны. возможно образование разомкнутого кольца со сбором воды в месте ее появления. Может создаваться после постройки дома, или параллельно с ней.
• Пристенная. Система монтируется во время постройки, так как трубопроводы монтируются до засыпки пазух. Обеспечивают защиту от затопления подвалов и цокольных помещений.
• Пластовая. Самая сложная система, используемая на участках с активным притоком воды или с наличием глинистых слоев, затрудняющих естественную фильтрацию. Песчано-гравийная подушка под бетонной лентой — один из упрощенных вариантов создания пластовой дренажной системы.

Применение подходящего варианта конструкции позволяет удалить излишки влаги, компенсировать приток или отсечь постройку от водоносных горизонтов. Для этого используются специальные приемы, например, засыпка глиной, не пропускающей влагу к стенам фундамента и направляющей воду к дренажным трубам.

ВАЖНО! Выбор того или иного типа дренажа рекомендуется доверить специалистам. Это комплексная задача, требующая наличия профессиональной подготовки и опыта, попытки решить проблему самостоятельно приносят ожидаемый результат далеко не всегда

Сборный накопительный колодец

Собранная дренажной системой вода отводится в сборный накопительный колодец. Колодец — это резервуар, где накапливается некоторое количество дренажной воды. Из резервуара с помощью погружного дренажного насоса вода периодически откачивается в определенном направлении, например, в поверхностный водосток и далее на рельеф за пределы участка.

Вместимость колодца — объем от дна до приточной трубы, выбирают достаточно большой, такой, чтобы периодичность откачки воды была не обременительной для хозяев.

Если процесс откачки автоматизировать, то объем колодца и степень озабоченности хозяев можно значительно уменьшить. Для этого в колодец устанавливают стационарный дренажный насос, оснащенный поплавковым выключателем и подводят электричество.

В последнем случае, для устройства сборного колодца малого объема удобно использовать такую же конструкцию, как для дренажного колодца. В целях увеличения объема и обеспечения работы насоса, сборный колодец делают более глубоким, чем дренажный.

Необходимо следить, чтобы уровень воды в сборном колодце не повышался выше уровня дренажных труб.

Дренажную воду из сборного колодца можно откачивать в подземную емкость, где её накапливают и используют для полива посадок, мытья машины и других хозяйственных нужд. Это выгодно, если в эту же емкость направляют воду поверхностного водостока с крыши дома и с площадок на участке.

Устройство накопительного резервуара, аналогично конструкции септика автономной канализации. Например, такой резервуар в форме колодца, как и септик, делают из стандартных бетонных колец. Можно также использовать пластиковые емкости.

Вода с крыши и из системы поверхностного водостока ни в коем случае не должна попадать в дренажную систему. Дренаж не справится с отводом большого количеством воды во время ливня и дождевая вода через дренаж может затопить подвал. Трубы и колодцы дренажа и водосточных систем должны быть изолированы друг от друга.

Если на участке низкий уровень грунтовых вод, а нижний слой грунта на участке водопроницаемый, то сборный колодец можно сделать в виде фильтрующего колодца. Вода из колодца будет просачиваться в водопроницаемый слой грунта. Глубина колодца должна быть такой, чтобы зона фильтрации находилась в водопроницаемом слое грунта.

Как обустроить классическую дренажную систему

Под дренажной системой необходимо понимать замкнутую систему из специальных перфорированных труб. Она располагается ниже самой нижней точки здания, а составляющие ее трубы (дрены) прокладываются под незначительным наклоном, чтобы вода естественным образом стекала вниз в специальный резервуар. Такой резервуар еще называют дренажным колодцем — данное устройство позволяет получить доступ к дренажу и при необходимости оценить его состояние и даже почистить систему, применив специальное оборудование. Грунтовые воды, попадающие в трубы, стекают в колодец, из которого воду можно отвести за пределы участка, применив самотечную систему или принудительную — с помощью насоса. Отвод воды от постройки позволяет избежать появления влажности в подвале, впрочем, не всегда можно добиться ожидаемого результата на все 100%, по крайней мере, дополнительным элементом водоотвода должна стать гидроизоляция фундамента.

Устройство своими руками

1. На начальном этапе строительства дренажной системы необходимо выкопать траншеи в соответствии с уровнем промерзания почвы в данном регионе зимой. При этом не следует забывать про уклон, составляющий 7-10 миллиметров на погонный метр.
2. Дно и стены канав для труб выстилают геотекстилем – он защитит отверстия в перфорированных трубах от засорения.
3. Затем в траншеи насыпают слой песка толщиной от 10 до 15 сантиметров, разравнивают и трамбуют.
4. Секции труб соединяют между собой при помощи мыла. Дополнительная изоляция при этом обычно не используется, если применяются канализационные трубы – в местах стыка у них есть резиновые кольца – уплотнители. Перфорированные изделия располагают отверстиями вниз.
5. Трубы с перфорацией отделяют от стандартных изделий 30-сантиметровым слоем щебня или гравия, который прикрывают геотекстилем. Патрубки цельных труб подводят к водостокам, идущим с кровли, и соединяют с ними. И один, и другой трубопроводы направляют в сторону дренажного колодца, который строят из железобетонных колец или устанавливают пластиковую емкость.
6. Свободное пространство траншеи засыпают грунтом, ранее выбранным из канавы. Над уложенными трубами трамбовать землю не надо, поскольку можно повредить соединения.

Дренажная система SoftRock без щебня

Одним из неотъемлемых элементов системы дренажа является подушка из щебня или гравия. Однако существуют специальные системы, позволяющие обойтись без этого, казалось бы, необходимой составляющей. К таким системам относится SoftRock.

Особенности дренажной системы SoftRock

Новые, высокотехнологичные системы дренажа SoftRock включают в себя гибкую перфорированную дренажную трубу, покрытую теплоизоляционным слоем из пенополистирола, заключенного в плотную тканую сетку из стекловолокна, и прочный поверхностный слой из геотекстиля. Именно наличие теплоизоляционного слоя позволяет избежать укладки щебневой подушки.

Системы SoftRock обладают следующими достоинствами:

• стабильно высоким качеством всех элементов конструкции;
• гибкость и небольшой вес позволяют проводить монтажные работы своими силами;
• дренажная система SoftRock может быть расположена в любом месте участка, включая сад и зону отдыха;
• система может монтироваться при любой температуре окружающей среды;
• использование SoftRock полностью исключает заболачивание территории участка и застой дождевой воды;
• широким диапазоном рабочих температур;
• высокой механической прочностью;
• отсутствие необходимости в загромождении участка щебнем и другими строительными материалами.

К существенным недостаткам относится высокая стоимость элементов системы.

Особенности укладки системы SoftRock

Монтаж дренажной системы может осуществляться самостоятельно, без привлечения специалистов и использования специальной техники. Большую помощь при проведении монтажных работ может оказать подробная инструкция, входящая в комплект поставки.

Последовательность выполнения работ:

1. Прежде всего, согласно схеме расположения магистральных трубопроводов, выкапываются траншеи шириной 500 мм и более, глубина которых должна составлять не менее 450 мм.
2. В траншеях формируется уклон, величина которого составляет 25 мм/мп.
3. Элементы SoftRock укладываются в траншеи и соединяются с помощью специальных муфт.
4. Поверх труб укладывается покрытие из геотекстиля или специального картона. Чаще всего, в этой операции нет необходимости, поскольку трубы уже заключены в защитную оболочку из геотекстиля.
5. Оставшееся пространство засыпается грунтом и укрывается слоем дерна.

При соблюдении всех требований к монтажу, дренажная система SoftRock обеспечит надежную защиту подземной части фундаментов и позволит добиться эффективного отвода избытка влаги с территории участка.

Дренаж фундамента

Практически всегда при сооружении нового дома перед строителями встаёт вопрос: как бороться с грунтовыми водами и обильными осадками? Устройство дренажной системы – это одно из основных оградительных мероприятий, которые защищают целостность конструкции на долгие годы от подтопления подземными и наземными водами, и представляет собой систему водоканалов. Система может быть разной, и зависит от:

• Уровня грунтовых вод.
• Качества грунта.
• Рельефа местности.

Разновидности дренажной системы

Весь дренаж можно разделить на закрытую и открытую систему. В свою очередь к закрытой системе можно отнести пристенную и кольцевую систему, также ещё имеется ливневая канализация. Открытая система дренажа выглядит как ров, вырытый в земле вокруг всего частного участка, или сада, в который собирается вся вода, то есть в этот дренаж стекается подземная вода и осадки. Закрытая система дренажа выполняется двумя способами: та же траншея или ров, которую заполняют щебнем, или же по траншее прокладывается система труб, которая засыпается почвой.

Исходные материалы

Для открытого дренажа кроме лопаты ничего не надо, но за таким видом дренажа необходим постоянный уход. В закрытой системе используются специальные трубы, в которые и происходит сбор подземных вод и вывод её или за пределы участка, или в ливневый колодец.

Вся дренажная система по всем правилам должна устанавливаться одновременно со строительством фундамента.

Для монтажа дренажа должна использоваться двухслойная дренажная труба. В том случае, если использовались в монтаже трубы длиной 6, или другой длины, то для соединения этих отрезков необходимо иметь в наличие соединительные муфты. При кольцевом дренаже для монтажа системы используются перфорированная труба.

Монтаж системы

Для того чтобы приступить к началу прокладки дренажа фундамента сначала надо определиться с типом почвы на участке и выяснить глубину подземных вод. Если же в доме имеется подвал, стоит провести небольшие расчёты, по которым необходимо определить глубину и расстояние дренажа от нижней части подвала. При правильном расчёте любой подвал останется всегда сухим.

На дно траншеи, куда будет укладываться труба, предварительно укладывается материал, который в свою очередь будет выполнять фильтрующую функцию: не будет пропускать глинистую взвесь. Сверху на материал укладывается мытый гравий, с фракцией на более 20 мм, слой этого материала должен быть не менее 15 см. Также обязательно надо следить за уклоном, который должен составлять 3 см на 10 погонных метров. При отсутствии уклона вода не будет уходить и останется вся в системе.

Уже на гравий укладывается дренажная труба, которую следует тем же гравием присыпать, это помогает зафиксировать систему на месте. После этого снова укладывается нетканый материал (геотекстиль), который будет служить защитой от заиливания системы. Затем сверху материала укладывается слой крупнозернистого песка. И в конце всего процесса укладывается слой плодородной почвы, которая может иметь толщину до 0,8 метров. Эта мера позволит использовать участок земли, на нем можно высаживать плодородные кустарники, которые имеют не глубокую корневую систему.

Для каждой ситуации свой тип дренажа

Для того чтобы можно было пользовать огородом или садом, который во время паводком и ливней превращается в сплошную грязь нужно вокруг участка вырыть открытый дренаж. Если дом строится с подвалом, то целесообразно монтировать пристенный дренаж. В том случае, когда здание не будет иметь подземных построек, подойдёт кольцевая дренажная система. Также не стоит забывать об установке ливневой системы, которая поможет справиться с сильными осадками и значительно облегчит нагрузку на дренажную систему.

Наличие грунтовых вод и отсутствие дренажной системы фундамента, даёт мало шансов зданиям. Влага, которая попадает в фундамент, может при любых морозах испортить целостность монолитного сооружения, что неизбежно приведёт разрушению всей постройки.

Кольцевой дренаж фундамента

Кольцевой дренаж – прекрасное решение, позволяющее устранить проблему, когда грунтовая и дождевая вода, просачиваясь внутрь грунта рядом со стеной фундамента, оказывает на него разрушающее действие, а также проникает в помещения подвала.

Чаще всего эта проблема проявляется во время весенних паводков, когда тает снег и размораживается грунт. Это нарушает спокойствие жильцов дома, вынуждая их откачивать воду из подвала. Кольцевой дренаж – это сеть перфорированных труб, соответствующим образом уложенных вокруг фундаментов и отводящих скапливающиеся в этом месте грунтовые воды.

Что важно учитывать при выборе такого вида дренажа:

• действие такого дренажа подразумевает под собой кольцо, внутренняя часть которого будет изолирована от воды;
• если вода поступает с одной конкретной стороны, то можно заложить такой дренаж в виде разомкнутого круга;
• такую систему монтируют ниже уровня пола того цокольного помещения которое должно защищаться от влаги;
• прокладывать такую систему следует на расстоянии 5-8 метров от самой стены. Если это расстояние меньше, то необходимо позаботиться о выносе, ослабление или осадке грунта самого здания.

Материалы для системы дренажа для фундамента

При выборе материалов для устройства дренажной системы фундамента необходимо главным образом отталкиваться от характеристик системы. В последние годы получила распространение практика устройства систем отвода влаги от фундамента из полимерных материалов. Такая их востребованность неслучайна, поскольку синтетические материалы обладают рядом положительных характеристик:

• Высокая прочность. Использование для создания дренажной системы гофротруб обеспечивает ей возможность выдерживать высокое давление грунта.
• Большие возможности в плане подбора комплектующих. Для устройства системы дренажа могут быть использованы цельные или щелевые трубы. Также могут быть устроены в процессе работы ревизионные и смотровые колодцы.
• Простота выполнения монтажных работ. Для того чтобы при создании системы дренажа фундамента выполнить соединение элементов, прибегают к использованию раструбной методики.

При создании систем отвода воды от фундамента применяют геотекстильный материал. Благодаря ему в процессе эксплуатации система дренажа сохраняет свою гигроскопичность. Кроме этого, геотекстиль исключает загрязнение поверхности трубопровода илом и песком.

Устраиваем дренаж в плитном фундаменте

А вот как сделать дренаж фундамента-плиты? Такое основание нередко выбирается для бани из-за того, что благодаря ему можно сделать небольшое техническое подполье и смонтировать там все коммуникации. Пустоты между ними засыпаются песком, кладется утепление и все покрывается финишной стяжкой уже пола. Но здесь есть важный момент: воду от фундамента нужно отвести, особенно, если сам грунт влагонасыщен – а именно на таком чаще всего и строят монолитную плиту. Да и постоянная сырость в русской бане совсем ни к чему… Но выход есть: это хорошая дренажная система вокруг фундамента.

Давайте разберем весь процесс по шагам:

Шаг 1. Итак, для начала нужно определить, куда именно будет отводиться вода. Обычно это дренажный колодец в 20 метрах от дома. Нужно оценить глубину прохождения водоприемной трубы в водосборе, и уже исходя из этого определять максимально допустимую глубину заложения труб вокруг бани – а именно, глубина заложения в углу фундамента как самого ближнего к точке отвода воды. И общий уклон всей дренирующей системы будет примерно от 70 см до 1 метра.

Шаг 2. Далее начинаются уже сами работы по дренажу – выкапывается котлован на глубину 40 см. Весь пирог будет такой: 10 см песчаной подушки, 20 см гравия и 10 см утепления ЭППС. Запас нужно брать 1-1,5 см от краев плиты.

Шаг 3. По всему периметру бани необходимо выкопать траншеи с уклоном – на 10 см глубже, чем предполагается заложить дренажную трубу. Для удобства контроля над положением труб можно над самой траншеей натянуть веревку – с тем уклоном, что и будет нужен.

Шаг 4. Теперь траншеи застилаются геотекстилем в 2 метра шириной, а поверх их отсыпается и трамбуется подушка из гравия.

Шаг 5. В траншею укладывается труба, и аккуратно засыпается понемногу. Как только она будет зафиксирована – производится окончательная засыпка.

Шаг 6. Теперь весь котлован наполняется десятиметровым слоем песка с поливом водой и трамбовкой.

Шаг 7. Далее котлован застилается геотекстилем – чтобы гравий, следующий за ним, не вдавливался в песок, и слои не перемешивались. Такой гравийный слой будет хорошо фильтровать воду и опускать ее в дренажные колодцы, а также предотвратит эффект так называемого капиллярного подсоса влаги.

Шаг 8. Как только гравий будет утрамбован виброплитой, те части геотекстиля, что выступают по краям, тоже нужно завернуть снова на гравий. В итоге после трамбовки весь слой получится ровный и однородный, равномерность поверхности будет колебаться +-2 см.

Шаг 9. Следующим шагом укладывается ЭППС – по 50 мм, в два слоя. Первый слой будет выходить за границы плиты на 30 см, а второй – максимум на 5 см.

Шаг 10. Как только будет вложен ЭППС, монтируется опалубка и дно застилается пленкой 6 метров шириной. Вяжется арматура и выполняется заливка раствором.

Саму дренажную трубу для этих целей можно приобрести в геотекстиле или в кокосовой обмотке, что, конечно, дороже, но эффективнее.

Заключение

Чтобы срок эксплуатации здания был продолжительным, необходимо побеспокоиться о надежности фундамента. Часто основание подвергается воздействию влаги. Поэтому нужно исключить воздействие на него этого фактора. А для этого потребуется создать систему дренажа фундамента

Особенно это важно на территориях с обильными атмосферными осадками и на участках с близко залегающими грунтовыми водами. Грамотно выполнив устройство системы дренажа фундамента, вы избежите проблем с фундаментом

Здание сохранит надежность и устойчивость на десятилетия.

https://youtube.com/watch?v=zCIrBb-9mAM
