Устройство гидравлического домкрата

Как залить масло, и прокачать домкрат?

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

  • Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
  • Затем его кладут набок, заливной пробка должна оказаться сверху
  • Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
  • Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
  • На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

Виды и причины неисправностей

В связи с высокой ответственностью поставленных перед домкратом задач, его конструкция имеет повышенную надежность. Подъемник, особенно бутылочного типа, имеет практически монолитный каркас, устойчивый к механическим повреждениям. Ромбовидные и подкатные имеют больше деталей и соединений, что увеличивает риск поломки, но в основном, при подъеме недопустимого веса.

Стоит заметить, что при сильной механической деформации поршня, цилиндра или упора, самостоятельно восстановить устройство сложно, и далеко не в каждой мастерской возьмутся за такую работу

Если же ваш домкрат не получал повышенный урон, но перестал функционировать должным образом, его можно починить, обратив внимание на следующие элементы

Упор не поднимается . Жидкость либо не попадает в цилиндр, либо сразу-же переходит в масляный резервуар. Зачастую проблема в нехватке масла, но могут быть деформированы прокладки штока насоса. В последнем случае, потребуется новая манжета для гидравлического домкрата для легковых или грузовых автомобилей, которая продается в составе рем. комплектов в сельскохозяйственных или автомагазинах.

Упор поднимается, но не держит груз

. Запирающий кран прилегает не плотно, или проблема в клапанах. Они могут загрязнится, сойти со своего места или деформируется их пружина. В данном случае, ремонт подкатного домкрата гидравлического своими руками потребует полной разборки корпуса.

Упор поднимается медленно / рывками

. В систему попал воздух, устранить который можно путем аккуратного долива масла и прокачки домкрата. Бывают случаи загрязнения или деформации всасывающего клапана, когда часть жидкости, при накачке, попадает обратно в масляный резервуар. Ремонт такой неисправности более кропотливый, и требует разборки корпуса устройства, как в предыдущей проблеме. Определив примерную причину проблемы, можно с большей уверенностью приступать к её решению. Далее мы расскажем и покажем, как реализовать каждый вышеописанный вид ремонтных работ (от самого простого к сложному).

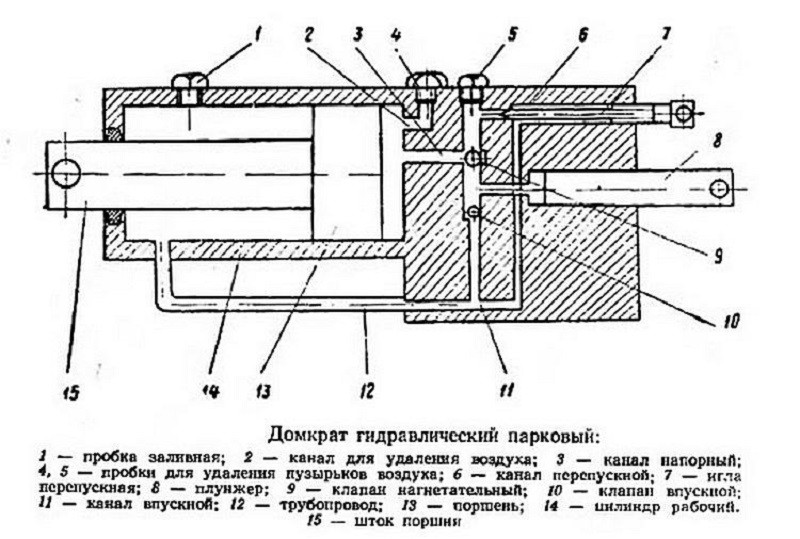

Принцип работы гидравлического домкрата

Схема устройства гидравлического домкрата бутылочного типа состоит из высокопрочного цилиндрического корпуса, разделенного на два резервуара. В одном находиться подвижный поршень, а в другом жидкость (масло).

Там же встроены плунжер с клапанами, через которые перекачивается жидкость. На самом корпусе смонтирован рычаг для перекачки жидкости из одного резервуара в другой.

Схематическая работа этого гидроподъемника довольно простая. Здесь действует принцип сообщающихся между собой сосудов. Рычаг, приводимый в движение руками оператора, приводит в движение нагнетательный насос, который через плунжер перекачивает рабочую жидкость из резервной емкости в емкость под поршень.

При каждом качке рычага количество жидкости под поршнем увеличивается, и она выдвигает его из корпуса гидродомкрата. Поршень выдвигаясь, поднимает определенный груз. При этом благодаря специальным клапанам, усилие, которое прилагает человек, увеличивается почти в сотни раз.

Для того чтобы поршень вернулся в исходное положение, приоткрывается возвратный клапан. Под давлением поршня жидкость перемещается в резервную емкость, и он опускается внутрь корпуса.

Подобная схема работы присуща практически для всех видом гидродомкратов. Поэтому чертежи, схемы, руководства по их сборке, а также эксплуатации этих инструментов практически одинаковы.

Устройство подкатного гидравлического домкрата

Этот вид гидроподъемника, по сути, напоминает тележку на четырех колесах, которую без усилия можно загнать под любую автомашину или специальный поддон с грузом. На раме тележки укреплен гидравлический подъемник с горизонтальным выдвижным штоком.

Шток при выдвиженииприводит в движениемеханизм вертикального подъема специальной упорной площадки, которой и осуществляется подъем грузов.

Механизм, который преобразует горизонтальное движение в вертикальное, чаще всего состоит из шарнирной конструкции, а управление передвижением тележки, осуществление ее подката под груз и его подъем, осуществляется одной длинной рукояткой.

После подката домкрата под автомобиль, поворотом рукоятки открывается впускной клапан емкости, в которой находится выдвижной поршень. Покачиванием ручки приводится в действие насос, благодаря которому под поршень перекачивается жидкость и он приводит в движение шарнирный подъемный механизм. Основная работа производится плунжером и прямым впускным клапаном.

Чтобы опустить ранее поднятый груз, или несколько понизить давление в системе домкрата, ручку управления следует повернуть в обратную сторону. При этом откроется выпускной клапан и жидкость, находящаяся под поршнем, перетечет в резервную емкость гидродомкрата.

Преимущества и недостатки гидравлических домкратов

Невозможно правильно выбрать домкрат, не ознакомившись прежде с их достоинствами и недостатками. К достоинствам можно отнести:

  • Эти подъемные механизмы отличаются неприхотливостью в обращении. Обладая достаточно высокой мощностью подъема, они могут помочь решить возникшие задачи почти в любых, даже экстремальных, условиях.
  • Функцию рабочего элемента выполняет несжимаемая жидкость. Благодаря ей можно плавно поднимать любое устройство, расположенное на домкрате, а также опускать его столь же аккуратно.
  • Устройства отличаются высокой грузоподъемностью, обеспечивая высокий коэффициент полезного действия. Есть модели, у которых он составляет 80%.

При всей своей универсальности эти механизмы обладают и определенными недостатками:

  • Если транспортное средство находится слишком низко, то, даже используя самый современный домкрат, поднять его не получится из-за невозможности подсунуть устройство под автомобиль. Для использования таких устройств необходима достаточно высокая начальная высота подъема.
  • Определенные сложности возникают и с регулировкой высоты опускания. Объясняется это тем, что в каждой модели механизм регулировки может иметь разное исполнение.
  • Иногда некоторые рабочие узлы выходят из строя. Чтобы этого избежать, необходимо постоянно следить за уровнем масла, а также осматривать сальники и клапаны на предмет присутствия протечек. При обнаружении последних их нужно сразу же устранять. Если этого не сделать, то дальнейшее использование устройства может быть небезопасным.

Необходимость подъема грузов возникает в самых разных сферах человеческой деятельности. Для оперативного и безопасного решения этой задачи необходимо использовать специальное устройство, которым на сегодняшний день является гидравлический домкрат. Это проверенное временем приспособление, которое обладает высокой грузоподъемностью и отличается универсальностью использования. Чаще всего домкраты применяют автомобилисты, когда им нужно поднять свое транспортное средство на высоту для выполнения определенных операций.

Однако, помимо этого, домкраты можно использовать и для выполнения других работ, например, запрессовки, гибки и др. Актуальным для большинства пользователей достоинством является то, что они очень просты в обращении. Поднять груз на необходимую высоту можно с помощью ноги или руки. Простой является и операция по опусканию поднятого груза. Поэтому нет ничего удивительного в том, что гидравлические домкраты активно используются не только специалистами, но и простыми обывателями.

Основные неисправности и их устранение

Список неисправностей:

  • Поломка в целом, рабочий шток не поднимается;
  • Домкрат гидравлический подкатной не держит нагрузку;
  • Неполадки при подъеме груза;
  • Подтеки в местах уплотнений;

Первым пунктом ремонта нужно слить масло, в заранее подготовленную емкость. Повторно использовать не рекомендуется, лучше залить новое.  Какое заливать указано в инструкции подкатного домкрата. Обычно подходит обычное моторное или гидравлическое масло. Применять лучше те что не взаимодействуют с резиновыми частями.

Вторым пунктом ремонта приступаем к этапу разборки. Извлекаем поршни и изучаем их на наличие налета, грязи и ржавчины. Выявив загрязнение и ржавчину, устраняем их.  Для этого следует воспользоваться специальными растворяющими жидкостями, бензин, солярка, уайт-спирит. Обнаружив налет и коррозию внутри стоит избавиться от масла. Не нужно заливать его повторно, ржавчина появилась не просто так.

Если с поршнями все в порядке, осматриваем форму штока. Если он искривлен, это очень плохо. Вероятнее всего его уже не восстановить. Предотвратить искривление штока нужно на этапе эксплуатации не нагружая подкатной домкрат массой большей чем он может поднять. Обязательно читаем инструкцию, чтоб он служил вам дольше.

Еще одна неисправность, засорение клапанов. Часто их достаточно просто прочистить или заменить.

Ремонт подкатного гидравлического домкрата: особенности процесса

Для выполнения ремонтных работ в обязательном потребуется наличие:

  • гаечного ключа;
  • емкостей, в которые будет осуществляться слив масла;
  • керосина;
  • масла.

В процессе пользования домкратом инструмент может сломаться. Как правило, при возникновении неисправностей данного оборудования начинает протекать масло, инструмент заклинивает при подъемах на высоту или, наоборот, при опускании. При обнаружении таких дефектов в обязательном порядке необходимо проводить ремонт устройства.

Если же причиной поломки является утечка масла, то в первую очередь понадобится разобрать домкрат, извлечь поршни и проверить их на присутствие коррозии. После чего всю грязь и возникшую коррозию необходимом полностью удалить. Затем необходимо проверить шток.

Если элемент изогнут и деформирован, то можно говорить о нецелесообразности ремонта данного домкрата.

При выполнении ремонта клапана, который пропускает масло необходимо его открутить и выполнить проверку не присутствует ли там грязь и нет ли деформации. Если же деформация присутствует необходимо провести замену клапана. При небольшом его загрязнении будет отмечаться протекание рабочей жидкости, поскольку шарик перестанет плотно опускаться в седло. Чтобы это устранить, в первую очередь в пустую емкость необходимо слить старую рабочую жидкость (масло) и прокачать систему полностью, посредством поднятия и опускания рычага.

После этого необходимо промыть каждую деталь от налипшей грязи и устранить остатки старой рабочей жидкости. В обязательном порядке необходимо провести замену всех манжетов, а также уплотнительных прокладок. Если же отмечается попаданием грязи именно на рабочую часть, то ее необходимо удалить, предварительно отвернув головку корпуса.

После чего в основание домкрата необходимо залить керосин и выполнить прокачку оборудования. Для этого запорную иглу необходимо выкрутить. После всех манипуляции керосин следует удалить, а в рабочую часть залить чистое масло.

Стоит отметить, что производительность эксплуатации домкрата после чистки может немного уменьшится. Это обусловлено скоплением воздушных пузырьков в его рабочей части, вследствие недостаточного количества масла.

Если же такая ситуация наблюдается в процессе работы, то ремонт необходимо выполнять по следующему принципу. В первую очередь нужно открыть пробку на масляном бачке и послабить перепускной клапан.  После этого с быстрой частотой прокачать насос на гидравлическом прессе с целью перемещения воздуха из рабочей части в емкость, где присутствует масло. После чего необходимо закрыть отверстие на масляном бачке и поджать перепускной клапан. Если манипуляции были выполнены правильно, то домкрат будет работать, как и прежде. Если же наблюдается остатки воздуха, то работу необходимо повторить снова.

Чтобы это выполнить, запорную иглу необходимо повернуть на 1,5-2 два оборота. После этого поднять плунжер за винт до отметки крайнего верхнего значения. Далее его необходимо опустить в нижнее положение. Каждое действие нужно повторить по кругу около 2-3 раз. Предотвратить возникновение подобных проблем в дальнейшем, можно путем периодической проверки уровня масла в рабочей плоскости домкрата и добавлением его в случае необходимости.

Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

  • масло, которое заливают в цилиндр, является рабочей жидкостью;
  • рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
  • первоначальное усилие создается с помощью ручного, плунжерного насоса;
  • чтобы привести в движение плунжер, нужно переключить рычаг.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

Читать также: Посудомоечная машина bosch не заканчивает программу


Схема бутылочного домкрата

Ремонт гидравлического домкрата

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

  1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
  2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
  3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
  4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

  1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
  2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Время на чтение: 7 минут

Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому

Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками

Ремонт и прокачка домкрата своими руками

Как правило, все гидравлические домкраты представлены неразборной конструкцией, которая не может быть отремонтирована. Однако, во всех случаях можно выполнить прокачку. При рассмотрении того, как прокачать гидравлический домкрат, отметим следующие моменты:

  1. Открывается специальный клапан, а также пробка с резервуара масла. Это требуется для слития старой жидкости и для заливания новой при прокачке.
  2. Зачастую прокачка домкрата проводится по причине попадания большого количества загрязняющих веществ в рабочую часть устройства.

Домкрат в процессе ремонта

Гидравлический домкрат бутылочного типа рекомендуют прокачивать с учетом рекомендаций, которые размещены производителем. Удаление отработки проводится вплоть до того момента, пока в рабочем цилиндре не будет воздуха. Это связано с тем, что пузыри существенно снижают эффективность устройства, так как газ имеет меньшую плотность.

Преимущества и недостатки

Основные преимущества подкатных гидравлических домкратов:

  • Минимальные усилия для поднятия большой массы.
  • Горизонтальное расположение цилиндра, за счет этого достигается высокая грузоподъемность.
  • Подъем осуществляется плавно.
  • Устойчивая опорная площадка обеспечивает безопасность работы.
  • Весьма удобен в эксплуатации, оператору не надо подлезать под автомобиль.

ЧИТАТЬ ДАЛЕЕ: Покраска стен в ванной 47 фото как покрасить стены в ванной комнате своими руками чем выровнять поверхность и какой цвет краски выбрать

Недостатки подкатных домкратов:

  • Скорость подъема оставляет желать лучшего, критично для машин с высоким клиренсом (дорожным просветом).
  • При продолжительной нагрузке случается просадка, из-за падения давления в системе.
  • Использовании в условиях низких температурах, возможно замерзание жидкости.
  • Обеспечивая долгосрочную работу, следует проводить профилактическое обслуживание.
  • Небольшая высота подъема, относительно других видов домкратов.

Какие работы позволяет выполнять устройство домкрата бутылочного типа

Таблица характеристик домкратов.

Сферой применения бутылочных домкратов является автосервис, связанный с обслуживанием и ремонтом автомобилей. Бутылочный тип домкрата широко применяется в железнодорожном хозяйстве, поскольку позволяет производить ремонт железнодорожных составов.

Домкрат гидравлический применяем как силовой узел прессов, трубогибов либо труборезов. Если после осмотра механизма можно сделать вывод об исправности устройства, то следует приступить к выполнению работ. В сочетании с большой грузоподъемностью компактный размер инструмента позволяет применять его в гаражах, мастерских. Прибор можно перевозить в багажнике автомобиля, что позволяет осуществить замену пробитых колес при возникшей необходимости.

Механизм домкратов бутылочного типа обладает надежностью. Гидравлические домкраты применяются в процессе ремонта автомобилей, который необходимо поднять и зафиксировать на нужной высоте. Например, механизм позволяет осуществить снятие колеса автомобиля для его последующей балансировки с помощью специального оборудования.

Его удобно транспортировать, что осуществляется исключительно в вертикальном положении, поскольку масло в горизонтальном положении инструмента способно вытекать. В целом срок его службы определяется количеством прокладок и сальников в его устройстве.

Конструкция гидравлического домкрата бутылочного типа и ее особенности

Устройство домкрата бутылочного типа.

Устройство домкрата бутылочного типа показано на рисунке. Каждому элементу, входящему в состав конструкции соответствует определенный номер, подразумевающий наличие в механизме:

  1. Рукоятки.
  2. Насоса.
  3. Клапана.
  4. Резервуара.
  5. Цилиндра.
  6. Штока.
  7. Винта.

Всасывающий клапан расположен на патрубке резервуара. Это должно препятствовать процессу возврата жидкости обратно в резервуар, если плунжер насоса опущен. Расположение нагнетательного клапана относится к патрубку цилиндра, который не позволяет при подъеме насосного плунжера гидравлической жидкости покидать цилиндр.

Открытие клапана производится специальным винтом, позволяющим сделать сброс давления в устройстве. Затем груз опускается к земле. В целом данная конструкция является проверенной временем.

Подключение бутылочного домкрата к насосу или насосной станции осуществляется за счет наличия полумуфты соединения, являющегося быстроразъемным. Она исключает потери жидкости в результате отсоединения инструмента от источника давления. Основными элементами конструкции являются:

Быстроразъемная полумуфта бутылочного домкрата исключает потери жидкости в результате отсоединения инструмента от источника давления.

  1. Корпус.
  2. Плунжер выдвигаемый (поршень).
  3. Рабочее тело (гидравлическое масло).

Корпус является направляющим цилиндром для плунжера и в то же время специальным резервуаром для рабочей жидкости. Если домкрат имеет грузоподъемность до 20 тонн, то расположение его подъемной пяты отмечается в части винта, который ввернут в плунжер. Поэтому начальная высота механизма может быть увеличена при выворачивании винта.

Плунжер должен перекачать масло из одного общего резервуара в другой, находящийся под поршнем. При появлении масла под поршнем должно произойти его перемещение. Масло уже не возвращается в общий резервуар благодаря срабатыванию клапана. Пока плунжер работает, масла в резервуар, находящийся под поршнем, поступает все больше и больше из общего резервуара.

Неотъемлемым элементом бутылочного домкрата является жидкость, которая обладает характеристикой несжимаемого рабочего материала. Это позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте, обеспечивая точность при торможении.

Веретенное масло позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте.

Регулировать скорость процесса опускания груза позволяет отверстие, необходимое для вытекания специальной жидкости, поступающей из цилиндра, которая может иметь различный состав. Возможно применение незамерзающих смесей, в состав которых входят следующие компоненты:

  1. Спирт.
  2. Вода.
  3. Технический глицерин.
  4. Масло веретенное.

Веретенное масло застывает при температурном уровне ниже 35°С. При выборе бутылочного домкрата учитывается высота подъема и подхвата, а не только грузоподъемность. Грузоподъемность может быть достаточной для поднятия автомобиля, а рабочий ход будет низким. При этом требуется контроль над уровнем гидравлической жидкости, сальниками и их герметичностью.

Устройство и принцип работы подкатного домкрата

Прежде чем изготовить подкатной домкрат своими руками нужно разобраться с его конструктивными особенностями. Классический вариант исполнения представлен сочетание нижеприведенных элементов:

  1. Рукоятка и специальный держатель.
  2. Выпускной клапан, предназначенный для снижения давления в рабочем цилиндре.
  3. Несущий упор, который изготавливается из твердой и прочной стали.
  4. Защитный кожух.
  5. Исполнительный орган.

В большинстве случаев исполнительный орган представлен гидравлическим цилиндром, который передает давление на несущий упор.

Чертеж устройства подкатного домкрата

Принцип работы классического гидравлического цилиндра следующий:

  1. Подвижные элементы расположены в герметичном корпусе, который внутри напоминает стекло. При обработке стали до состояния стекла существенно снижается сила трения, возникающая между подвижным элементом и корпусом.
  2. Насос проводит подачу жидкости в исполнительный цилиндр при движении основного элемента.
  3. При поступлении жидкости в рабочую полость она начинает довить на поршень, который через шток передает давление на несущий упор.
  4. Для сбрасывания давления устанавливается специальный клапан.

При желании можно собрать рычажный домкрат своими руками с различным показателем грузоподъемности. В большинстве случаев при создании подъемного механизма используется обычный гидравлический цилиндр, который переделывается в подкатной.

Ремонт гидравлического домкрата

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

  1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
  2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
  3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
  4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

  1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
  2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

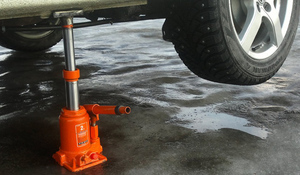

Бутылочный домкрат

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.

Как работает гидравлический домкрат

Для точного определения причины поломки и её последующего устранения, следует иметь четкое представление принципа работы прибора. К счастью, гидравлические домкраты устроены достаточно просто, и большинство их неисправностей могут быть устранены своими силами. Обращение в сервис может понадобиться в случаях серьезных дефектов или полного отсутствия желания ознакомления с инструкцией по ремонту. Основы понимания действия прибора, следует заложить с разбора основных компонентов его механизма.

Перед описанием функциональных элементов, стоит заметить, что гидравлические домкраты имеют несколько подтипов и делятся на подкатные, бутылочные и ромбовидные. К классическому виду жидкостного подъемного механизма, больше всего приближен бутылочный тип, к которому относятся устройства с телескопическим, полым, зацепным и стандартным штоком. Для формирования правильного базового представления, разберем оригинальную модель без дополнительных модификаций. Итак, гидравлический бутылочный домкрат, состоит из следующих компонентов:

  1. Основание корпуса. Опорная площадка для установки прибора на ровную поверхность.
  2. Корпус. Внешняя часть гидравлического домкрата и, по совместительству, масляного резервуара.
  3. Цилиндр плунжера. Герметичная камера, где создается давление жидкости, выталкивающей шток.
  4. Рабочий плунжер. Выдвигаемый элемент с упором на конце.
  5. Отверстие для заливки масла. Расположено в верхней, боковой части корпуса прибора.
  6. Винт. Выдвижной элемент для увеличения высоты подъема домкрата. Закручивается в плунжер.
  7. Головка корпуса. Резьбовое соединение, фиксирующее положение корпуса по отношению к цилиндру.
  8. Уплотнительное кольцо. Обеспечивает герметизацию масляного резервуара, предотвращая вытекание жидкости.
  9. Гайка винта. Верхняя часть головки корпуса с шестью гранями для удобного откручивания.
  10. Серьга. Удобный элемент для ручной транспортировки домкрата. Присутствует не у всех моделей.
  11. Головка винта. Конечная часть штока, упираемая в груз.
  12. Рычаг. Съемный элемент ручного насоса, увеличивающий силу воздействия в несколько раз. В большинстве случаев, включает в себя специальный паз для откручивания запорного клапана (о нем далее).
  13. Нагнетательный плунжер. Основной элемент насоса, приводимый в движение с помощью рычага. Перекачивает жидкость из одного резервуара в другой.
  14. Цилиндр насоса. Герметичная камера и промежуточное звено в перекачивании масла между резервуарами.
  15. Запорный клапан. Служит для объединения / изолирования масляного резервуара с цилиндром плунжера.
  16. Всасывающий клапан. Регулирует движение жидкости внутри устройства, позволяя течь только в одном направлении (только на всасывание в цилиндр насоса).
  17. Перепускной клапан. Противоположность всасывающего. Позволяет плунжеру насоса выдавить через себя масло, но обратно не пускает.

Суть действия устройства основывается на перекачивании жидкости из масляного резервуара в цилиндр с плунжером. При подъеме рычага, порция масла всасывается в цилиндр насоса, а при опускании, выдавливается в главный цилиндр подъемника. За счет этого, в главном отсеке образуется давление, выталкивающее поршень.

Главное, чтобы в отсек не попал воздух, который может снизить устойчивость и общую эффективность. Именно по этой причине, бутылочный гидравлический домкрат не работает горизонтально. Однако, даже в таком типе устройств есть модели, позволяющие производить подъем в различных положениях.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
