Устройство и работа карбюратора бензотриммера

Зажигание

Итак, если появились трудности с тем, что инструмент не заводится либо глохнет сходу после начала работы, сначала нужно направить внимание на состояние системы зажигания. Газонокосилки бензиновые с шириной кошения не более40

Попытайтесь выкрутить свечу и осмотрите ее. В случае, когда устройство стопроцентно сухое, наверное что-то случилось с подачей топливной консистенции.

Смотрите так же

Свеча влажная? Вполне «закидана» бензиново-масляной консистенцией? Ваш бензиновый триммер, ремонт которого мы пытаемся обрисовать, имеет препядствия с регулировками карбюратора. Не заводится триммер бензиновый заливает свечу. Это нередко случается в этом случае, когда его настройкой пробовали заниматься неспециалисты. Газонокосилки бензиновые южноамериканские самоходные рейтинг. Если у вас нет опыта, безотступно рекомендуем обратиться в сервисный центр, потому что своими действиями вы полностью сможете спалить всю поршневую систему.

Вобщем, не все так плохо: если вы нарушаете правила прохладного пуска, всегда пытаясь подкачать топливную смесь, то это просто может привести к закидыванию.

Другое дело, когда свеча покрыта толстым слоем темного нагара. В данном случае бензиновый триммер, ремонт которого мы описываем, подвергся воздействию плохой топливной консистенции. Может быть, дело опять-таки в неверной регулировке карбюратора, который выдает очень насыщенную топливную смесь. Просто поменяйте свечу.

Регулировка прибора

После того, как все преждевременные работы произведены, следует уже прибегнуть к регулировке карбюратора двигателя.

Прежде всего нужно сделать то, от чего зависит хорошая работа машины — холостые обороты. Здесь необходимо учитывать беспрерывную работу на скорости 50 км/ч. Нужно сделать так, чтобы автомобиль передвигался быстро и неторопливо.

Используя винты настраивают холостой ход автомобиля. После этого следует включить мотор. Нужно понимать, что если после данных манипуляций обороты машины станут значительно меньше, то их нужно вернуть в нормальное состояние.

Дальнейшим шагом будет помещение винта в такое положение, при котором автомобиль будет двигаться в одном темпе и без остановок.

Далее нужно найти ту точку винта, при которой двигатель перестает работать в таких условиях. Такая операция нужна для поиска самого правильного положения винта, при котором количество СО будет наименьшим.

Для того, чтобы удостовериться, качественно ли произведена регулировка, нужно в период работы двигателя выкрутить винт, который отвечает за количество оборотов.

Если после этих манипуляций ваш автомобиль заглох, то можем вас поздравить! Это означает, что регулировка автомобиля произведена правильно.

Распространенные неисправности карбюраторов

Поломки карбюратора триммера случаются из-за применения бензина плохого качества, поврежденного воздушного фильтра и скапливания грязи в камере данного блока. Чаще всего, произвести ремонт карбюратора своими руками вполне возможно. Ниже перечислены типичные неисправности карбюратора мотокосы.

Проблемы топливного насоса

Частая неисправность, которая «преследует» топливный насос — это деформация насосной мембраны. По этой причине она не прилегает должным образом, и насосные каналы не уплотняются.

Причины деформации мембраны могут быть следующие:

продолжительная работа триммера;
использование непригодного топлива;
попадание газов в импульсный канал.

В результате, повреждение мембраны снижает производительность насоса, и, как следствие:

происходит обеднение горючей смеси;
затрудняется запуск двигателя;
появляются перебои в работе мотора;
повреждается поршень.

Также вышеописанные последствия для двигателя может вызывать засорение полости насоса с импульсной стороны. В данном случае грязь попадает на мембрану через импульсный канал.

Чтобы устранить засорение, придется разбирать карбюратор и чистить мембрану.

Засорение сетчатого фильтра

Сетчатый фильтр может загрязняться при поступлении загрязненного топлива через топливный шланг или всасывающую головку, имеющую дефекты. На фото ниже можно увидеть, как выглядит чистый фильтр и загрязненный (части разделены чертой).

Для устранения неисправности потребуется тщательная чистка и промывка сетчатого фильтра. Также рекомендуется продуть сжатым воздухом все отверстия в корпусе карбюратора триммера.

Неисправен регулировочный рычаг

Данная поломка появляется, когда изнашивается контактная поверхность рычага.

Стирание контактной поверхности происходит из-за наличия в бензине абразивных частиц или по причине сильной вибрации мотора во время работы. Данный дефект регулировочного рычага вызывает проблемы с впуском, а также неправильную работу мотора на холостом ходу.

Износ впускной иглы

Впускная игла выходит из строя, как правило, из-за наличия в составе топливной жидкости абразивных частиц.

нарушается обеспечение герметичности седла впускной иглы;
появляется подтекание горючей смеси;
появляются неисправности в работе двигателя, связанные с переобогащением топливной смеси.

Также впускную иглу может просто заклинить.

Заедание впускной иглы может вызвать наличие грязи в горючем, или долгий простой аппарата без работы.

Засорение регулировочной полости

Если в регулировочной полости скапливается грязь, то впускная игла не может плотно запереть отверстие и в камеру льет много топлива.

Это вызывает переобогащение горючего, и двигатель начинает работать неправильно. Необходимо разобрать карбюратор и почистить полость регулировочной мембраны.

Деформация регулировочной мембраны

Мембрана может подвергаться деформации при длительной работе агрегата и при использовании агрессивного топлива.

Невозможность нормальной регулировки по причине дефекта приводит к:

повреждению поршня;
возникновению затруднений при запуске;
обеднению горючего;
неправильной работе двигателя.

Проблема с впускным регулировочным рычагом

Данная проблема может возникнуть, если регулировочный рычаг установить неправильно, либо согнуть его перед установкой. В результате контактная поверхность принимает неправильное положение, что нарушает дополнительную подачу топлива.

Износ заслонок

Дроссельная и воздушная заслонки в основном изнашиваются из-за наличия в воздухе абразивных частиц. Дефектные заслонки выглядят так, как будто они подверглись пескоструйной обработке.

В результате износа заслонок понижается производительность двигателя, появляются неисправности в его работе, изнашиваются поршневые кольца, поршень и покрытие цилиндра.

Износ вала дроссельной и воздушной заслонки

Вал воздушной и дроссельной заслонки может изнашиваться по следующим причинам:

недостаточное и неправильное обслуживание воздушного фильтра;
воздушный фильтр поврежден;
воздушный фильтр непригоден для данного аппарата.

Вследствие попадания некачественно очищенного воздуха, вал изнашивается и может сломаться. Отломанные части вала могут попасть в камеру сгорания или картер двигателя и вызвать серьезные повреждения всей поршневой системы.

Для устранения проблем с очисткой воздуха, необходимо заменить дефектный фильтр либо промыть имеющийся (исправный). Фильтр необходимо промыть в мыльной воде и высушить.

Ремонт карбюратора мотокосы пошагово

Очень часто жалобы владельцев бензиновых триммеров связаны с разного рода неисправностями карбюратора. Конечно, лучше всего в таком случае обращаться за помощью к специалистам в данной сфере, для которых ремонт карбюраторов бензиновых триммеров является неотъемлемой частью профессии. Однако если вы все-таки знакомы с основными принципами работы карбюратора триммера, можно попробовать разобраться в проблеме самому, чтобы не переплачивать деньги в сервисе, так как иногда поломка может быть действительно несерьезной.

Данная статья как раз предназначена для того, чтобы помочь вам справиться с неисправностью.

Далее будут разобраны наиболее часто встречаемые поломки и причины их возникновения.

Первым делом следует в целом осмотреть карбюратор и выяснить, не наблюдается ли подтекания топлива.

Если выяснилось, что проблем с топливом нет, необходимо снять карбюратор с двигателя и проверить состояние прокладки, расположенной рядом с карбюратором.

Если и здесь не наблюдается никаких неисправностей, можно попробовать провести проверку карбюратора на степень герметичности.

Для этого можно приобрести специальный прибор, входящий в состав наборов инструментов для ремонта ремонт карбюратора мотокосы и представляющий собой особый манометр, который, собственно, и проверяет герметичность.

Если не хочется тратиться на его приобретение, можно воспользоваться обычным медицинским тонометром, на котором просто нужно поменять манометр.

В процессе использования данного устройства, обращайте внимание на показание. В случае, если давление не падает и остается одинаковым на протяжении длительного времени, можете быть спокойны, поскольку это свидетельствует о герметичности карбюратора. В случае, если давление не падает и остается одинаковым на протяжении длительного времени, можете быть спокойны, поскольку это свидетельствует о герметичности карбюратора

В случае, если давление не падает и остается одинаковым на протяжении длительного времени, можете быть спокойны, поскольку это свидетельствует о герметичности карбюратора.

Если же давление через определенное время начинает снижаться, значит, проблемы все же есть.

Они могут быть связаны с повреждениями каких-либо деталей карбюратора.

Прежде чем бежать в ближайшую мастерскую по ремонту или специализированный магазин по продаже тримеров и запчастей попробуйте разобраться самостоятельно в возникшей проблеме. Извините за банальность, но карбюратор мотокосы — это не космический корабль внеземной цивилизации, и его ремонт вполне возможно произвести своими руками. Для уверенности в своих действиях ознакомьтесь с пошаговой инструкцией, представленной в этой статье.

Пошаговая инструкция ремонта карбюратора мотокосы

Разборка карбюратора

Визуальный осмотр карбюратора поможет выявить подтекание топлива ипосос воздуха, но главные причины отказа устройства кроются внутри. Поэтому чтобы определить и главное исправить поломку карбюратор нужно разобрать.

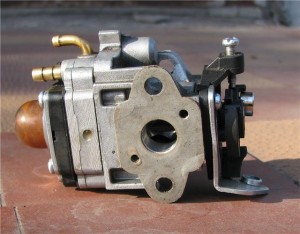

Чтобы разобрать карбюратор мотокосы много усилий не нужно.

Достаточно отвинтить четыре винта с одной стороны

и два с другой. Сделать это можно при помощи обычной крестовой отвёртки. Аккуратно откручиваем винты и складываем в сторону. Они могут понадобиться при сборке. Желательно перед разборкой стол застелить белой тканью, чтобы было видно все, даже самые маленькие детали, которые могут выпасть при разборке.

Шаг №1

Разборку начинаем со стороны системы подачи топлива.

Снимаем праймер – пузырёк подкачки, что примечательно, при сборке установить детали карбюратора неправильно просто невозможно. Изделия имеют характерные отливы и отверстия.

Снимаем крышку насоса.

Шаг №3

Теперь снимаем мембрану. Именно она выполняет функцию перекачки топлива в карбюратор.

При вибрации мембрана другой стороной оказывает давление коромысло механизма и поднимается игла, которая, в свою очередь, открывает отверстие и происходит подача топлива.

Снимаем крышку карбюратора с механизмом впрыска.

Далее, установлена еще одна мембрана. Её аккуратно снимаем.

Под мембраной находится еще одна прокладка. Её тоже бережно убираем, ни в коем случае не повредив.

Шаг №7

Дальше переходим к демонтажу деталей с обратной стороны карбюратора. Как и, говорилось ранее, откручиваем два болта. Это уже система подачи воздуха.

Здесь расположена задвижка, которая при прибавлении «газа» открывается и увеличивает приток воздуха в двигатель.

После ее снятия в руках остаётся голый корпус. Карбюратор разобран.

Определение неисправностей и их устранение

Теперь стоит обратить внимание на неполадки, которые случаются при работе карбюратора и способы их устранения

Проблема 1: Засор отверстий, каналов и жиклеров грязью

Первое, что случается, это забиваются грязью отверстия и жиклеры в системе подачи топлива. Не помогают фильтры, установленные в баке и непосредственно в карбюраторе. Они все же пропускают небольшие частицы, которые и становятся причиной отказа мотокосы.

Шаг №8

Теперь нам нужно достать иглу.

Для этого откручиваем болтик на механизме, придерживая его пальцем

Дело в том, там есть пружина и неосторожное действие приведет к тому, что она потеряется

Достаем иглу см фото и пружину.

Шаг №9

Чем выполнить продувку. Самый действенный способ – это применение ультразвуковой ванны.

Она наполняется либо специальной жидкостью, либо бензином, туда помещается карбюратор и под действием ультразвука, так называемого эффекта кавитации, каналы прочищаются от загрязнений.

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.

Для отладки предусмотрены три винта:

L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
T – с его помощью проводят отладку холостого хода.

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.

Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.

Регулировка карбюратора бензокосы на видео проведена на слух.

7 комментариев на запись “Регулировка и ремонт карбюратора бензокосы”

Дмитрий Павлович 04.07.2016

Просьба уточнить. В разделе регулировка п.5, винт L — ошибка? Следует читать винт А? Благодарю.

подскажите начальное положение винтов H L LA

ПОДСКАЖИТЕ НАЧАЛЬНОЕ ПОЛОЖЕНИЕ

подскажите начальное положение винтов H L LA

большое спасибо за видео про ускоритель и незнал а дефект очень важный и создает огромную проблему о которой почти все умалчивают. БРАВО….

Может все таки тахометр измеритель оборотов, а не тонометр измеритель артериального давления

а у меня идет L,H,LA, это LA вместо T?

Сердцем любой бензопилы является двухтактный двигатель внутреннего сгорания.

Возникла необходимость в приобретении надежного и верного механического пом.

Триммер к сложной бытовой технике не относится, поэтому большинство его пол.

Ушли в прошлое времена советской агропромышленной гигантомании. Сгинули гиг.

Мотоблок – это экономичный вариант трактора для небольших по объему работ. .

Мотоблок Нева сегодня выпускается в разных модификациях, этот специализиров.

Из личного опыта

Бензокоса или триммер

Триммер более широкое понятие, чем бензокоса (мотокоса), так как он может быть еще и электрическим. Бензиновый триммер и бензокоса — это одно и тоже.

Некоторые авторы уверяют, что триммер — это более слабый инструмент в отличие от более мощной бензокосы, которая может использоваться для скашивания кустарников. Лично у меня инструмент с максимальной мощностью 1,7 кВт и способный, как заявлено в инструкции, скашивать мелкий кустарник толщиной до 10 мм. Руководство пользователя называется «Триммер бензиновый …».

Пропорция топливной смеси

Прочитал где-то, что, если в руководстве по эксплуатации бензокосы и на канистре с маслом указаны разные пропорции приготовления топливной смеси, следует использовать пропорцию, указанную в руководстве.

Длительное время так и поступал — из двигателя на бензобак стекали излишки масла и на свече постоянно образовывался нагар, так как в руководстве была указана пропорция для обкатанного двигателя 1:25, а на канистре — 1:50. После перехода на пропорцию 1:50 появление потеков масла прекратилось. Свеча продолжала нагорать, но с меньшей интенсивностью (карбюратор был еще не отрегулирован).

До сих пор некоторые пользователи бензоинструмента пропорцию топливной смеси определяют «на глазок». Если при приготовлении смеси будет занижаться количество масла, через некоторое время может появиться посторонний звук сразу после запуска двигателя, постепенно пропадающий во время прогрева, а остановка двигателя происходить с резким рывком. Продолжение эксплуатации триммера в таком режиме приведет к его выходу из строя.

Чистка свечи

В худшие времена работы триммером с неотрегулированным карбюратором, двигатель переставал запускаться после использования каждого бачка топлива. И только после очистки свечи от нагара можно было продолжить работу.

Для зачистки электродов использовалась мелкая наждачная бумага, а для очистки пространства между изолятором и корпусом — тонкая канцелярская скрепка с отогнутым концом. Сначала электроды протирались от большой грязи ветошью, затем зачищались наждачной бумагой. После этого свеча опускалась в солярку и смоченный нагар соскабливался скрепкой с поверхностей изолятора, внутренней части корпуса и между ними. Далее свеча несколько раз опускалась в солярку, которая затем стряхивалась с нее вместе с загрязнениями. Иногда процедура чистки скрепкой и промывка повторялись. После этого свеча протиралась насухо и была готова к дальнейшей эксплуатации.

Невероятно, но один бачок топливной смеси при неотрегулированном карбюраторе может израсходоваться менее, чем за 10 минут — проверено на практике, когда триммер был запущен и эксплуатировался на высоких оборотах с максимальной подачей топлива (регулировочный винт был откручен намного больше нормы).

Другие статьи:Смазка вала и редуктора бензокосы, триммераНеисправности бензокосы (триммера)Регулировка клапанов бензокосы, триммераРегулировка клапанов дизельного мотоблокаТяжелый дизельный мотоблок (запуск, хранение)Мотобур Maxcut MC 55 – бурение отверстий под столбыВыравнивание забетонированного металлического столба

В каких случаях требуется проводить настройку карбюратора?

Стабильная работа карбюратора мотокосы во многом зависит от его правильной настройки.

Регулировка узла требуется в следующих случаях:

после обкатки нового триммера, когда во время работы было израсходовано 4–5 полных баков топлива;
при частой замене оператором марки используемого для заправки бензина;
в результате резкого изменения погоды;
из-за продолжительного хранения триммера;
в результате произвольного выкручивания регулировочных болтов мотокосы, вызванного сильной вибрацией ее мотора;
из-за резкого увеличения количества потребляемого триммером горючего.

Отрегулировать карбюратор мотокосилки также потребуется в тех случаях, когда на свече зажигания инструмента быстро появляется нагар, а также при резком увеличении объема выбрасываемых триммером выхлопных газов.

Регулировка карбюратора Хускварна

Перед регулировкой Хускварна сделайте техническое обслуживание триммера (помойте бензокосу и двигатель, замените свечу зажигания, устраните мелкие дефекты).

Обязательно постирайте поролоновый элемент воздушного фильтра. Стирайте элемент в тёплой воде с мылом, затем отожмите и высушите (или замените, если он старый или повреждён).

Примечание: если регулировать карбюратор Хускварна с грязным воздушным фильтром, то после очистки воздушного фильтра топливная смесь станет намного беднее (что может привести к плохой работе или даже поломке двигателя). Установите триммерную головку с кордом максимально допустимого диаметра и стандартной длины (до отрезающего ножа в дополнительной защите), чтобы создать нагрузку на двигатель во время регулировки винта высоких оборотов карбюратора Хускварна. Заведите бензокосу согласно Руководству Хускварна и прогрейте 10 минут (если при этом на холостых оборотах триммерная головка вращается, то винт холостого хода, т.е

нижний, надо поворачивать против часовой стрелки, пока вращение триммерной головки не прекратится)

Осторожно поверните обе иглы (правую и левую) в среднее положение между полностью выкрученным и полностью вкрученным (не проверните за стопор!, это может привести к поломке двигателя Хускварна). Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний.

1) Правый винт L – регулирует обогащение смеси низких оборотов (регулируется первым): Найдите максимальные обороты холостого хода, медленно поворачивая правый винт вправо и влево. Затем поверните этот винт на ¼ оборота против часовой стрелки. Примечание: С завода Husqvarna правый винт был выкручен полностью (на 0,5 оборота). Сейчас он смотрит на «11 часов».2) Нижний винт T – регулировка холостого хода двигателя Хускварна (если это необходимо): поворот винта по часовой стрелке увеличивает обороты холостого хода, против часовой стрелки – уменьшает их.

Правильной считается регулировка оборотов холостого хода, когда:

Холодный двигатель устойчиво работает на холостом ходу.
Горячий двигатель имеет не слишком высокие обороты на холостом ходу.
До начала вращения триммерной головки остается достаточный запас оборотов.
Двигатель устойчиво работает в любом положении (например, при резком опускании ножа).

Примечание: С завода-изготовителя (Husqvarna) винт холостого хода от полностью закрученного, был выкручен на 8 полных оборотов и «2 часа» (сейчас так и осталось). Рекомендуемый холостой ход двигателя бензокосы Husqvarna – 2.900 об/мин.3) Левый винт H – регулирует обогащение смеси высоких оборотов (регулируется в последнюю очередь). Он регулирует максимальные обороты, мощность двигателя, температуру и расход топлива.

Примечание: Двигатель Husqvarna не должен работать на полных оборотах более 10-ти секунд!

Откройте полностью дроссель (дайте полный газ) и медленно поворачивайте левый винт по часовой стрелке, пока обороты двигателя Хускварна не будут уменьшены (на слух).
Затем поверните левый винт очень медленно против часовой стрелки, пока двигатель не начнет работать неровно.
После этого поверните винт медленно обратно на незначительное расстояние по часовой стрелке, пока двигатель Хускварна не начнет работать ровно.

На этом регулировка Хускварна закончена.

Примечание: Рекомендуемые максимально высокие обороты двигателя Хускварна — 11.500 об/мин. Максимальная выходная мощность двигателя бензокосы Husqvarna 333R составляет 1.6 кВт (2.1 л.с.) при 8.400 об/мин.

Примечание: На новом триммерной Хускварна с завода-изготовителя (Husqvarna) левый винт был выкручен полностью (на 0,5 оборота) и заблокирован (залит) твёрдой пластмассой, которую я высверлил по истечению срока гарантии. Сейчас левый винт (как и правый) смотрит приблизительно на «11 часов».

Проверяем правильность настройки карбюратора Хускварна

Двигатель быстро, ровно и уверенно набирает обороты, и немного четверит на максимальных оборотах, триммерная головка T-35 на холостом ходу не должна вращаться.

Когда необходимо проводить регулировку

Регулировка карбюратора необходима в следующих случаях:

новый двигатель прошел обкатку (использовалось 4-5 л топливной смеси);
изменился состав топлива (марка масла и бензина);
поменялась погода (стало жарко, холодно);
изменилось разрежение воздуха (касается горных районов);
после длительного хранения;
возросла нагрузка на двигатель (после смены инструмента и т.д.);
вследствие вибрации винты регулировки самопроизвольно выкрутились;
увеличился расход топлива, карбюратор переливает горючее;
на электродах свечи быстро появляется нагар (при этом топливная смесь приготовлена правильно);
мотор заводится и сразу же глохнет или плохо набирает обороты;
в цилиндр не поступает бензин;
большое количество выхлопных газов.

Принцип работы

Порядок нагнетания и отфильтровывания топлива в двигателе бензокосы следующий.

С помощью дроссельной заслонки задаётся количество воздуха, подаваемое в диффузор. Чем больше подаётся воздуха, тем больше кислорода нужно бензину для сгорания, и тем больше мощность, выделяемая в виде жара. Энергия жара далее преобразуется в механическую.
Мембранный насос нагнетает необходимое количество бензина.
Далее бензин проходит через штуцер двигателя.
Топливо проходит через втяжной и вытяжной клапаны.
Осуществляется фильтрация топлива с помощью сетчатого фильтра.
Через игольчатый клапан оно же поступает в камеру с мембраной.

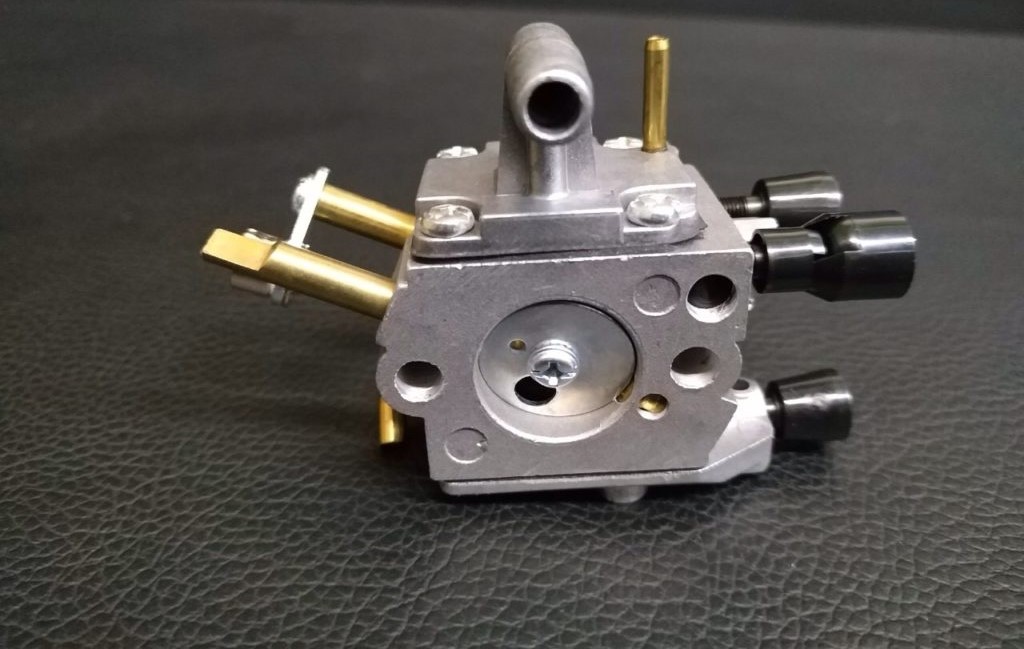

Стадийность работы карбюратора заключается в следующем.

Воздух поступает в трубоход с воздухозаслонкой. Заслонка устанавливает нужную интенсивность потока воздуха.
В узле нагнетания бензина диффузор заужен – это необходимо для придания большей скорости потока воздуха.
Топливо проходит через отсек с поплавком и минует жиклер, попадает в это сужение трубки. Поплавочный отсек дозирует подачу бензина. В этом отсеке давление находится в состоянии равновесия. В зауженной трубке оно понижается. Из-за разности обоих значений давления бензин и проходит через жиклер.
Ускоренный поток распыляет бензин, преобразуя его в аэрозольные пары. Полученная бензино-воздушная смесь готова к поджигу в камере сгорания.
Пройдя через топливный трубопровод, данная смесь оказывается в цилиндре карбюратора.

Вывод: чтобы задать требуемую мощность, в первую очередь вы отрегулируете темпы сгорания топлива с помощью воздушной заслонки. Если зазор слишком мал, а кислорода в такой смеси меньше 10% – топливо не горит, следовательно, двигатель не запустится либо тут же заглохнет.

В случае покупки китайского триммера стоит учесть, что он мало отличается от европейских – тот же 2- или 4-тактный двигатель и привод.

Однако на качестве деталей экономят, вынуждая потребителя чаще их менять. Проверьте, какие совместимые детали предлагают некитайские компании для вашего устройства.

Виды и принцип работы фильтров для триммера

В современных мотокосах используют два вида фильтров – топливный и воздушный.

Топливный фильтр для триммера

Даже самое качественное топливо имеет различные добавки, которые быстро накапливаются и выводят технику из строя.

Внешне он совсем небольшого размера. Изготавливают его из фетрового материала. Компактно сложенный фетр производитель помещает в металлический наконечник и располагает на заборной трубке внутри топливного бака.

Еще один вариант размещения – в магистрали между карбюратором и баком. Многие владельцы триммеров отмечают даже чрезмерно тщательную очистку, поэтому материал быстро засоряется настолько сильно, что требует полной замены.

Оригинальные расходные материалы можно приобрести в специализированных магазинах. Средняя стоимость колеблется от 300 до 650 рублей за штуку.

Воздушный фильтр бензинового триммера

Основное его предназначение – это удерживать грязь и пыль, поступающие в триммер извне во время работы.

При покосе в воздух нередко поднимается не только пыль, но и мелкий сор, измельченная трава, которые могут быстро засорить технику. Хороший фильтр предотвратит поломку двигателя, даже если воздух очень загрязнен.

Место его расположения может меняться в зависимости от модели триммера, но обычно находится сбоку на корпусе устройства под защитным кожухом.

Кожух фиксируется или на болтик, или защелками, которые очень легко открыть, чтобы вынуть содержимое. Сам фильтр может быть выполнен в виде кольца или пластины из поролона, войлока, флиса.

Если вы косите в среднем 1-2 раза в неделю, то производить замену будет достаточно хотя бы раз в год. При более интенсивном использовании проверка и замена должны проводиться чаще.

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

неисправность двигателя, за счет которых бензокоса не заводится и не работает;
усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
медленное и слабое функционирование режущей лески при недостаточных оборотах;
засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
быстрое и частое засорение карбюратора за счет применения некачественного топлива;
засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Причины неустойчивой работы двигателя

Для работы бензопилы необходим чистый воздух. Малейшая пылинка, попавшая в жиклер, нарушит работу карбюратора. Поэтому надо вовремя чистить воздушный фильтр. То же относится к топливному фильтру.

В двухтактном двигателе бензопилы нет системы смазки. Вместо этого масло добавляется прямо в бензин. Нормальная доля масла в топливной смеси — 2 процента. То есть соотношение масла к бензину 1 к 50 по объему. Правильно готовьте топливную смесь.

Масло плохо растворяется в бензине. Поэтому надо тщательно взбалтывать смесь в процессе приготовления и перед заливкой в бензобак. Используйте смесь вовремя, не запасайте ее впрок. По этой же причине не рекомендуется оставлять смесь надолго в неработающем карбюраторе. Перед тем как оставить пилу надолго, надо слить остаток смеси из бензобака и дать поработать пиле на холостом ходу до полной остановки, чтобы выработать остатки топлива в поплавковой камере карбюратора.

Проверьте состояние свечи зажигания, вывернув ее из гнезда. Свеча должна быть сухой и чистой, светло-коричневого цвета. Если свеча влажная и черного цвета, это может говорить об излишке масла в смеси и ли неполном сгорании топлива. Промойте свечу чистым бензином и тщательно высушите. Ни в коем случае не прожигайте свечу, как иногда советуют. Если фарфоровый изолятор треснул, замените свечу.

Часто причиной плохой работы является засорение глушителя. Причем не самого глушителя, а искрогасящей сетки, которая устанавливается на его выходе для защиты от искр. Из-за нагара мелкие ячейки сетки забиваются, и пила теряет мощность. Промывайте сетку как минимум раз в сезон. Некоторые мастера рекомендуют совсем убрать эту сетку. Но поскольку сетка — это защитная мера от случайного возгорания оказавшихся рядом с пилой горючих предметов, например, сухой травы, мы эту рекомендацию не поддерживаем.

Иногда причиной неустойчивой работы является подсос постороннего воздуха. Проверьте крепление карбюратора и глушителя. Они крепятся длинными болтами через прокладки.

Если ничего не помогает, требуется более серьезное вмешательство.

Считается, что полная разборка, ремонт и сборка карбюратора — сложная задача и надо обращаться в сервис. Впрочем, сервис есть не всегда поблизости, и вполне возможно отремонтировать карбюратор самостоятельно. Но это уже другая тема.

https://youtube.com/watch?v=i86KPD7EA_o
