Вибротрамбовка для уплотнения грунта: виды и технические характеристики

Как выбирать пневмотрамбовку?

Основными технологическими характеристиками пневматической трамбовки являются:

  1. Площадь трамбовочной лапы.
  2. Кинетическая энергия удара.
  3. Допустимое число ходов поршня со штоком.
  4. Давление воздуха.

Помимо этого, важное значение имеет назначение пневмотрамбовки. Например, для уплотнения формовочных смесей подходят установки, которые могут действовать на рабочем верстаке, они компактны, и имеют малые размеры

К таким относятся пневматические трамбовки марок Archimedes UF-203A, ПТ-4 и ПТ-6. Более крупные модели — ПТ-9 и ПТ-4503 предназначены для использования при строительно-дорожных работах (хотя при помощи ПТ-9 можно утрамбовывать и литейные формовочные смеси). ЗАО «Техмаш» выпускает целую линейку вибротрамбовок ТПВ.

Сравнительные характеристики наиболее распространённых типов трамбовок сведены в таблицу:

МодельНаибольшее давление воздуха, кПаНаибольшая энергия удара, ДжЧастота ходов поршня, мин -1Площадь трамбовочной лапы, мм 2Масса пневмотрамбовки, кгСтрана-производитель
ПТ-46002,59001213Россия
ПТ-66004,08401216Россия
ПТ-960020,06001829Россия
ПТ-450360025,072021525Россия
Archimedes UF-203A50010,51200632,5Польша

При выборе типоразмера учитывают также предельное значение хода штока. Для стендовых пневмотрамбовок он обычно не превышает 75…100 мм, для более крупных может достигать 150 мм. Наибольшей популярностью пользуются типоразмеры, в которых предусмотрена замена трамбовочных лап – с круглой на квадратную, прямоугольную и т. п

Важно, что пневматрамбовки обычно ориентируются на определённую конструкцию шланга – обрезиненного, либо металлического – более прочного, но и менее гибкого. Наличие лубрикатора, который позволяет обогащать подаваемый воздух тонкодисперсными частицами масла, снижает силу трения в движущихся частях поршня и штока

Виброплиты, вибротрамбовки: как выбрать, виды, характеристика

Процесс уплотнения грунтов широко применяется при строении зданий, автодорог, ирригационных сооружений и т.д. Следствием этого процесса становится перемещение частиц грунта, число контактов увеличивается, происходит вытеснение газообразной и жидкой фаз, а грунт переходит в состояние близкое к двухфазной системе, так как при максимальном уплотнении в грунте содержится не более 3-5 процентов воздуха. Содержание влаги для каждого типа грунта может разниться.

Предварительное уплотнение грунтов проводится для уменьшения неравномерности и величины последующей осадки оснований зданий и земляных сооружений.

Также уплотнение грунта уменьшает фильтрационную способность, увеличивает прочность и уменьшает сжимаемость обрабатываемых пород.

Среди методов, применяемых в целях изменения параметров грунтов, самые эффективные, это:

  • вибрирование;
  • укатка;
  • трамбование;
  • уплотнение замачиванием (для лессовых грунтов);
  • уплотнение взрывом (сейсмоуплотнение);
  • гидровиброуплотнение;
  • устройство грунтовых свай;
  • внесение в грунт гранулированных добавок и т.п.

Механические средства применяемые при уплотнительных работах:

  • виброплиты;
  • трамбовочные машины;
  • вибраторы;
  • катки дорожные и т.п.

Контроль произведённого уплотнения производят статическим и динамическим зондированием.

Назначение виброплит

Применяется подобный механизм для трамбования рассыпчатых участков земли и стройматериалов, а также незастывших поверхностей из асфальта и бетона. Особенно эффективен он на небольших территориях и тротуарах, а также там, куда недоступен въезд тяжёлой техники.

Применение этого приспособления значительно облегчит ручной труд в приусадебном или дачном ландшафтном строительстве. Произвести уплотнение грунта на садовой дорожке или небольшой автомобильной стоянке возле дома легче всего механизированным способом.

Выручит трамбовочный вибродинамик и при земляных работах по прокладке подземных коммуникаций, когда нужно утрамбовать грунт на дне траншеи.

Функционирует это устройство за счёт колебаний, возникающих при вращении маховика, закреплённого на эксцентриках:

  • Смещённым балластом через привод создаваемая вибрация передаётся на железное основание — подошву.
  • Чем она тяжелее, тем сильнее колебательный процесс и плотнее трамбовка.

Похожее устройство имеют виброплощадки на заводах по изготовлению железобетонных изделий и виброгалтовки для очистки различных предметов от заусенцев, окалины и прочих дефектов.

Область применения и конструкция инструмента

Вибротрамбовку из-за характерного внешнего вида и совершаемых в ходе работы «прыжковых» движений также называют «виброногой». Инструмент используется в различных видах работ:

  • закладка пешеходных дорожек;
  • формирование аккуратной придомовой территории;
  • уплотнение грунта перед настилом пола в строительстве одноэтажных домов и сооружений;
  • при прокладке труб, кабелей и строительстве коммуникационных колодцев для уплотнения засыпки;
  • формирование грунтовых подушек под фундаменты зданий, трамбовка котлованов;
  • уплотнение грунта вокруг свай;
  • ямочный ремонт дорог;
  • укрепление грунта насыпей и канав.

Устроен прибор следующим образом: в верхней корпусной части с рукояткой для управления находится двигатель. Движение мотора передается через кривошипно-шатунный механизм на двигающийся возвратно-поступательно поршень – это внутренний элемент виброамортизатора («нога» трамбовки). К движущемуся вниз и вверх виброамортизатору прикреплена плоская ударная площадка, которая воздействует на грунт, заставляя его уплотняться.

Виды виброплит и рекомендации по их выбору

В строительстве используют самые различные виброплиты, которые могут отличаться друг от друга:

  • массой;

  • способом питания и мощностью;

  • вибрационным усилием;

  • размерами подошвы;

Кроме того, работа каждой виброплиты характеризуется и другими важными техническими параметрами, например:

  • мощностью;

  • расходом горючего или электроэнергии;

  • частотой и амплитудой вибрации;

  • скоростью движения и пр.

Масса

Масса виброплит является одним из самых важных ее технических характеристик. По этому параметру их делят на:

  1. Легкие (до 75 кг).

  2. Универсальные (от 75 до 90 кг).

  3. Среднетяжелые (до 200 кг).

  4. Тяжелые (от 200 кг).

Легкие и универсальные агрегаты чаще всего используются при обустройстве территорий, прилегающих к загородным коттеджам/домам, например, при укладке тротуарной плитки. В сельском хозяйстве их применяют, если нужно утрамбовать слой грунта толщиной не более 25 см.

Примечание: для укладки тротуарной плитки дополнительно понадобится специальная насадка с резиновым или полиуретановым ковриком. При этом общий вес виброплиты не должен превышать 170 кг

Среднетяжелые виброплиты хорошо зарекомендовали себя при уплотнении крупнофракционных грунтов и укладке асфальта. Они эффективно уплотняют слой грунта до 30 см и кроме того используются при укладке асфальта и осуществлении ландшафтных работ.

Ремонт и укладка дорожного полотна, засыпка траншей и уплотнение грунтов толщиной до 85 см требуют применения тяжелых, массой более 500 кг, вибромашин.

Двигатели

Серийно выпускаемые виброплиты комплектуются тремя видами двигателей:

  1. Бензиновыми.

  2. Дизельными.

  3. Электро.

Самые тяжелые виброплиты комплектуются дизельными моторами мощностью порядка от 3,0 до 24,5 кВт. При этом масса таких машин может достигать одной тонны. По заверениям их производителей они могут заменить каток весом порядка 7-ми тонн.

Внимание! Виброплиты с дизельными моторами не рекомендуется применять в условиях отрицательных температур.

Наиболее востребованы при проведении различных работ виброплиты с бензиновыми двигателями. Они отличаются простотой управления и, кроме того, беспроблемно работают в любое время года. Бензиновые двигатели при этом имеют мощность от 1,8 до 9,8 кВт.

Виброплиты с электромоторами встречаются редко. Связано это с тем, что радиус их работы ограничен длиной шнура электропитания, да и мощность их сравнительно невелика – от 0,25 до 2,2 кВт. Однако для работы в помещениях они подходят больше, чем агрегаты с двигателями внутреннего сгорания – ведь у них полностью отсутствуют выхлопные газы.

Вибрационное усилие

Еще один важный параметр виброплиты – величина вибрационного усилия. От него зависит степень трамбования. При этом, выбирая между одинаковыми по массе виброплитами, предпочтение нужно отдавать агрегату с более высоким вибрационным усилием. Например, виброплиты с величиной вибрационного усилия до 10 кН не подходят для укладки асфальта. Да и при укладке тротуарной плитки потребуются машины с вибрационным усилием порядка 16-20 кН.

Площадь подошвы

Производительность виброплиты определяется ее весом и площадью рабочей поверхности. При этом, чем тяжелее будет эта деталь и чем больше будут ее размеры, тем производительней будет и сам агрегат. Поэтому, выбирая виброплиту из числа одинаковых по габаритам и мощности агрегатов, предпочтение следует отдавать более тяжелому.

Однако, если важна не производительность, а качество уплотнения поверхности, то при одинаковой массе и вибрационном усилии лучше выбрать машину с меньшей площадью подошвы. В этом случае чем меньше будет площадь рабочей плиты, тем сила удара будет распределяться равномернее и уплотнение поверхности будет качественнее.

Изготовление виброплиты

Справиться с уплотнением грунта очень сложно, поэтому без инструментов не обойтись. Для одних хорошим вариантом выбора становится самодельная конструкция, другие же приобретают бензиновую вибротрамбовочную машину. К самым популярным видам относят вибротрамбовку и виброплиту. Их принцип работы довольно схож, а прокат такой машины всегда востребован среди строительных компаний.

Для уплотнения слоя земли больше всего подойдёт вибротрамбовка. Её работа основывается на центробежной силе под определенным направлением. Амплитуда колебаний зависит от модели устройства. Если сравнивать устройство с виброплитой, то стоит отметить, что оно имеет меньшие размеры. А уплотнение слоя происходит за счёт небольших объёмов самой подошвы, что обеспечивает лучший эффект.

Для уплотнения же песка оптимальным выбором является виброплита, так как песок благодаря ней уплотнится и не станет выдавливаться через края. Но и для укладки брусчатки, щебня или основы под бетонную плиту данный метод подойдёт больше, чем трамбовка. Большая площадь при трамбовки – главное достоинство метода. Самостоятельное изготовление виброплиты с использованием электрического двигателя поможет сэкономить на оборудовании. Чертежи для конструкций составить нетрудно.

Для изготовления понадобится:

  • силовая часть;
  • два швеллера;
  • железная плита толщиной более 7 мм;
  • крепёж;
  • два колеса;
  • труба, которая применяется в качестве ручки для удобного перемещения конструкции.

Вибратор для бетона состоит из электрического двигателя, вибрационного устройства и гибкого вала. Замену для первого элемента конструируют из отбойного молотка, перфоратора, дрели и других устройств, передающих колебания. Не нужно пренебрегать проектированием гибкого вала для вибратора, потому что благодаря нему наконечник безопасно опускается в раствор и передаёт нужную вибрацию. Такое изделие может работать от домашней электрической сети в 220 В.

Вибротрамбовочная машина, сконструированная из перфоратора, работает на основе ударной силы. Металлическую пику создают для насадки. Такая конструкция помогает пройти сквозь толщину бетона, что крайне необходимо после залива свайной основы

Важно определиться и с необходимой длиной насадки. Чтобы обработать большую площадь, выбирают обширный лист, к которому крепится сам перфоратор

Необходимо прочно укрепить конструкцию, ведь вибрационная сила может оказаться для изделия разрушительной. В случае, когда элементы оборудования имеют горизонтальное положение, насадку нужно расположить под небольшим углом. А достичь этого можно при помощи крепления шайбы как опоры. Затем в неё устанавливают вибрационный узел перфоратора.

Техобслуживание и уход за виброплитами

Вне зависимости от типа оборудование, осуществляющее трамбовку для уплотнения грунта, нуждается в правильном обслуживании. Выделим основные рекомендации:

  • На этапе подготовки необходимо проверить масло и долить его, залить топливо (бензин, солярку). При выборе технических жидкостей необходимо следовать рекомендациям завода-изготовителя. В дальнейшем проверка смазки должна осуществляться каждый день.
  • Новая техника требует обкатки в течении пяти часов без повышенной нагрузки с последующим обслуживанием систем и сменой масла.
  • Периодически необходима замена фильтров, в которые попадают посторонние элементы и забивают изделие. Отказ от выполнения такой работы может привести к поломке.
  • Ходовую часть необходимо периодически чистить, удалять следы грязи и смолы. Для этого можно использовать бензин / керосин.
  • При наличии водного бака необходимо периодически его проверять на факт протечек и повреждений.

Также в процессе обслуживания необходимо проверять детали на факт повреждений, контролировать работу управляющих элементов и т. д. Подробные инструкции по обслуживанию дает завод-изготовитель.

Виды вибротрамбовок для уплотнения грунта

Основная классификация подобного оборудования опирается на тип движущего устройства. Это может быть:

  • электромотор;
  • бензиновый двигатель внутреннего сгорания;
  • дизель.

Электрическая вибротрамбовка для уплотнения грунта – оборудование хоть и не слишком мощное, но мобильное и малошумное. Частота работы двигателя – до 600 об/мин., что дает возможность отработки 250 «квадратов» за час. Дополнительными достоинствами электромоделей являются экологичность, бюджетная стоимость, возможность работы в помещении. К недостаткам причисляют обязательное наличие поблизости источника электропитания.

Установка, работающая на дизеле, способна выдать до 700 об/мин., что позволяет утрамбовать более 250 квадратных метров грунта. Дизельное оборудование производительно, долговечно и экономично, но оно дорого стоит и сильно шумит.

Наибольшей популярностью пользуются вибротрамбовки с бензиновым двигателем. При частоте до 680 об/мин они способны обработать около 200 квадратных метров. Такое оборудование не привязано к электропитанию, имеет низкие показатели шума, неприхотливо к перепадам температуры. Но работать на нем можно только на открытом пространстве (из-за токсичных бензиновых испарений).

Общие сведения

Для чего она требуется

Трамбовка, т.е. виброплита, состоит из пяти главных элементов. Это двигатель, который бывает бензиновым, электрическим и дизельным, и приводит в движение все детали инструмента. Ременная передача помогает отдавать крутящий момент с двигателя на эксцентрик. Тот в свою очередь помогает создавать вибрационные колебания для того, чтобы выполнять трамбовку.

Воздействие на обрабатываемую поверхность создается при помощи плиты основания, а управлять всем можно при помощи ручки оператора. Виброплита имеет тяжелое и мощное основание, которое вместе с вибрацией на высоких частотах позволяет проводить уплотнение поверхности. Эффективность от проделанной работы будет зависеть от мощности устройства и объема его электрического или бензинового двигателя. В большинстве моделей устройства достаточно маневренные, а это дает возможность выполнять задачи даже на неудобных и иногда кривых участках поверхности.

Область применения

Особенно часто ее используют для таких случаев:

  1. Дорожное строительство.
  2. Прокладывание газонов.
  3. Создание насыпной подушки для фундамента в большом количестве построек, а еще на полах в высоких зданиях.
  4. Строительство автомобильных стоянок и спортивных площадок.
  5. Укладывание асфальта.
  6. Уплотнения для траншей и котлованов, укладка инженерных коммуникаций.

В особых случаях трамбование используют, чтобы укладывать тротуарную плиточку и брусчатку. Это дает возможность выполнять работу в несколько раз быстрее.

Виброкатки

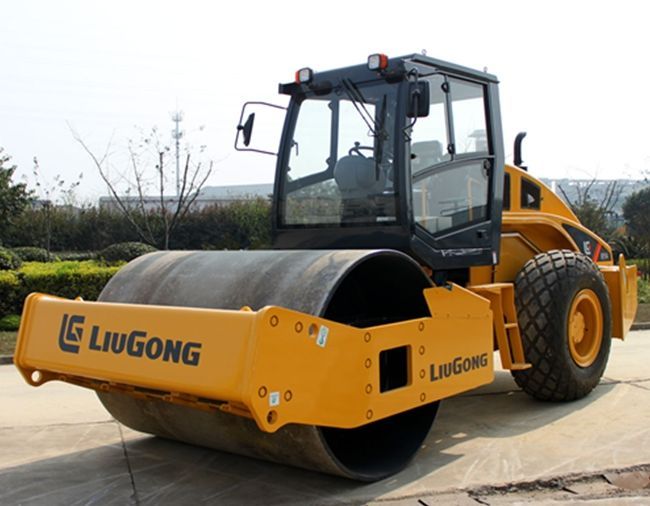

Виброкаток – поверхностный тяжеловесный виброуплотнитель грунта. Бывают самоходными, ручными и прицепными (ведомыми). Укатка осуществляется гладким металлическим вибровальцем (различают одно- и двухвальцевые виброкатки). Масса виброуплотнителя зависит от его типа и составляет от 0,5 до 12 тонн. Наиболее тяжелые из них – самоходные.

За счет большой массы катки эффективно уплотняют не только песок, но и тяжелые суглинки. Применяются в основном для устройства асфальтированных дорожных покрытий и в масштабном строительстве зданий.

На все случаи жизни

Универсальные виброплиты используют для утрамбовки сыпучих материалов, укладки плитки, уплотнения асфальта. Эти аппараты весят от 80 до 100-110 кг. Имеют функцию регулировки силы удара и частоты вибраций. В силу достоинств стоят такие машины до 100 000 руб. и пригодятся тем кто занимается строительством частных домов или укладкой плитки профессионально.

4. Enar ZEN 16 CGH – от 77 870 руб.

Виброплита премиум класса. Достоинство машинки — двигатель Хонда. Мощность этой машинки избыточна для укладки плитки, но есть регулировки частоты и усилия, что позволяет использовать для этого вида работ. Отсюда многофункциональность плиты, подойдет так же и для укладки асфальта и ландшафтных работ.  Есть полиуретановая подушка в комплекте.

Характеристики Enar ZEN 16 CGH
ХарактеристикаЗначение
Размеры плиты, см.51 х 40
ДвигательHonda gx 160
Тип запускаРучной
Мощность, л.с.5,9
Вес, кг95
Частота вибраций, уд./ мин.5600
Скорость перемещения, м./ мин.22
Глубина уплотнения, см.30
Сила удара, кН15,6
Принцип работыПрямоходная
Уровень шума102 дБ
Комплектация Транспортировочные колеса, коврик для плитки
Разработка / производствоЧехия

Специалист компании Enar рассказывает об этой модели и ее достоинствах перед конкурентами:

5. Zitrek CPN 15-2 – от 40 000 руб.

Вариант по-дешевле. Китайский двигатель Loncin 200 F не имеет нареканий при должном и внимательном обслуживании. Сила удара всего 13 кН, но за счет большого веса 97 кг (не считая воды) аппарат обеспечивает 30 см. уплотнения грунта. Не подойдет для асфальта!

Характеристики Zitrek CPN 15-2
ХарактеристикаЗначение
Размеры плиты, см.53 х 50
ДвигательLoncin 200F
Тип запускаручной
Мощность, л.с.6,5
Вес, кг97
Частота вибраций, уд./ мин.5400
Скорость перемещения, м./ мин.22
Глубина уплотнения, см.30
Сила удара, кН13
Принцип работыПрямоходная
Уровень шума98 дБ
КомплектацияБак для воды
Разработка / производствоЧехия

6. TSS-VP80TH – от 41 000 руб.

Китайский аппарат с японским сердцем. За счет хорошего двигателя ресурс инструмента ожидается длительный. Производители сэкономили на деталях и комплектующих. Недостатки в мелочах – пластмасса по-дешевле, слабый крепеж. Зато узлы агрегата надежно защищены. Есть вибрации на ручке. Аппарат достойный, мелкие недостатки не должны смущать. Аппарат поставляется с транспортировочными колесами и баком для воды, но без демпфирующего коврика. Производитель позиционирует аппарат как мини-асфальтоукладчик.

Характеристики TSS-VP80TH
ХарактеристикаЗначение
Размеры плиты, см.47 х 40,5
ДвигательHonda gx160
Тип запускаРучной
Мощность, л.с.5,5
Вес, кг80
Частота вибраций, уд./ мин.5400
Скорость перемещения, м./ мин.22
Глубина уплотнения, см.30
Сила удара, кН15
Принцип работыПрямоходная
Уровень шума98 дБ
КомплектацияТранспортировочные колеса, бак для воды 10 л. Нет коврика
Разработка / производствоЧехия

Модель в работе:

7. Wacker Neuson VP-1550 АW – от 100 000 руб.

Самый дорогой вариант, но цена оправдана. Эта модель на каждый день для бесперебойной работы. Полый сайлентблок полностью гасит вибрацию на рукоятке. Корпус машины надежно закрывает узлы агрегата. Чугунная кованная плита с ребрами жесткости сможет прожить весь срок службы аппарата. Подойдет для трамбовки асфальта.

Характеристики Wacker Neuson VP-1550 АW
ХарактеристикаЗначение
Размеры плиты, см.50 х 59
ДвигательHonda gx160
Тип запускаРучной
Мощность, л.с.5,5
Вес, кг91
Частота вибраций, уд./ мин.5400
Скорость перемещения, м./ мин.22
Глубина уплотнения, см.30
Сила удара, кН15
Принцип работыПрямоходная
Уровень шума91 дБ
КомплектацияТранспортировочные колеса, бак для воды 9 л. Нет коврика
Разработка / производствоГермания/ США

Обзор модели:

Виды и характеристики виброплит

Основные характеристики виброплит:

  • тип двигателя и его мощность;
  • масса;
  • вибрационное усилие;
  • размер рабочей поверхности.

По типу двигателя и виду топлива виброплиты делятся на:

  • бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
  • дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
  • электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.

Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.

Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.

По весу виброплиты делятся на:

  • легкие (до 75 кг);
  • универсальные (от 75 до 90 кг);
  • среднетяжелые (от 90 до 140 кг);
  • тяжелые (от 140 кг).

Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.

Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.

Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.

Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.

Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.

Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.

По способу перемещения виброплиты делятся на:

  • прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;
  • реверсивные – могут двигаться как вперед, так и назад.

Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.

Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.

Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.

Удобство использования виброплиты

Немаловажным критерием является удобство виброплиты, причем удобство, как использования, так транспортировки и обслуживания.

Перечислим некоторые особенности виброплит, влияющие на комфорт работы с ними:

Безопасность использования виброплиты

Не все производители уплотнительного оборудования уделяют достаточное внимание вопросам безопасности работы с их инструментом

Что ни в коей мере не уменьшает важности данного аспекта, т.к. виброплиты (особенно тяжелого класса) относятся к классу оборудования повышенной травмоопасности

виброплиты (особенно тяжелого класса) относятся к классу оборудования повышенной травмоопасности.

Вот несколько аспектов, на которые следует обратить внимание при выборе виброплиты:

Центр тяжести. Виброплита с высоким центром тяжести неустойчива в работе и склонна к опрокидыванию, что небезопасно для оператора машины. Наличие регулировки скорости хода. Если виброплита не имеет плавной регулировки скорости перемещения, то это таит опасность во время запуска инструмента. Дистанционное управление. На некоторых моделях тяжелых виброплит установлен блок дистанционного управления. Его наличие значительно повышает безопасноть работ, особенно если они проводятся в стесненном пространстве.

Вот 4 основных критерия, о которых необходимо помнить при выборе уплотнительного оборудования.

А вот полный список виброплит, которые можно взять у нас в аренду.

Обустройство основания

Именно качество и стабильность основания в первую очередь определяют, останется ли покрытие ровным на долгие годы.

Большинство мастеров работает по следующей схеме:

  • вынимают растительный грунт на глубину 20-30 см;
  • трамбуют дно котлована и застилают его геотекстилем;
  • насыпают щебень на толщину слоя в 15 см, трамбуют его;
  • насыпают песок, также трамбуют;
  • укладывают плитку.

Такому покрытию даже уклон не нужен — вода уходит в щели между модулями.

Этот простой способ описан даже в инструкции производителей тротуарной плитки, видимо, чтобы не отпугивать потенциального клиента сложностью работ. Гарантию они дают на год и подобным образом выполненное покрытие как раз около 12 месяцев и остается ровным, так что все по-честному.

Но затем на покрытии появляются неровности вследствие действия ряда факторов:

  • подвижки грунта: трамбовка дна котлована от этого не спасает;
  • морозное пучение грунта;
  • вымывание песка из-под плитки.

Чтобы покрытие оставалось ровным долгие десятилетия, мягкий грунт следует выбирать полностью, на всю глубину залегания. Но обо всем по порядку.

Начинают с установки бордюра или поребрика:

размечают участок, воткнув в землю колышки, и натянув между ними капроновый шнур или шпагат; выкапывают по периметру траншею с шириной и глубиной на несколько сантиметров превышающей размеры заглубляемой части бордюрного камня. Можно отметить нужную глубину на доске и использовать ее как шаблон; замешивают густой бетонный раствор марки М100. На одну объемную часть цемента марки М400 вносят 3 части наполнителя — песка или гранотсева. Воды добавляют столько, чтобы раствор разваливался, то есть был достаточно жестким; натягивают по уровню шнур, обозначающий положение бордюра

При укладке плитки бордюр сам выступает ориентиром, потому важно установить его горизонтально. Монтаж противоположных бордюров планируют так, чтобы между ними уместилось целое число модулей; насыпав в траншею бетонную смесь, устанавливают бордюрный камень и пристукивают его обрезиненной киянкой

После простукивания камень проседает примерно на 3 см, при этом его край оказывается у самой натянутой бечевы. Оставляют зазор примерно в 1 мм, чтобы не допустить искривление бечевы камнем. Стыки бордюрных камней бетонируют с двух сторон.

Тротуарные лодки и бордюры

После отвердения бетона на месте будущей площадки, то есть между бордюрами, вынимают весь мягкий грунт. Останавливаются на глубине, где лопата входит в землю с большим трудом — обычно здесь залегает глина или известняк.

Минимальная глубина котлована — 50 см, но если грунт остается мягким до 1 м, то и копать нужно до этой отметки. Подровняв дно котлована, его застилают геотекстилем. Далее приступают к устройству песчано-щебеночной подушки.

Бордюр для тротуаров не имеет армирования, как автодорожный, потому требует осторожного обращения

Изготовление виброплиты

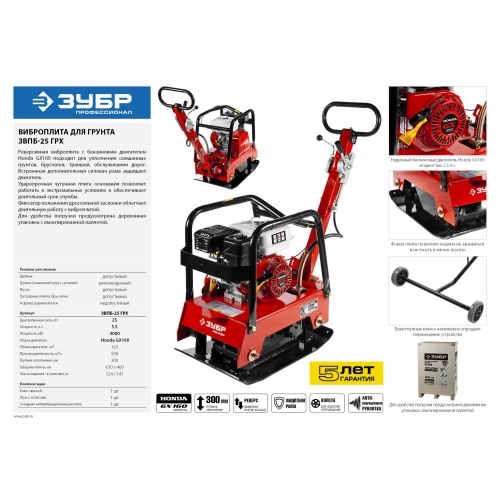

Справиться с уплотнением грунта очень сложно, поэтому без инструментов не обойтись. Для одних хорошим вариантом выбора становится самодельная конструкция, другие же приобретают бензиновую вибротрамбовочную машину. К самым популярным видам относят вибротрамбовку и виброплиту. Их принцип работы довольно схож, а прокат такой машины всегда востребован среди строительных компаний.

Для уплотнения слоя земли больше всего подойдёт вибротрамбовка. Её работа основывается на центробежной силе под определенным направлением. Амплитуда колебаний зависит от модели устройства. Если сравнивать устройство с виброплитой, то стоит отметить, что оно имеет меньшие размеры. А уплотнение слоя происходит за счёт небольших объёмов самой подошвы, что обеспечивает лучший эффект.

Для уплотнения же песка оптимальным выбором является виброплита, так как песок благодаря ней уплотнится и не станет выдавливаться через края. Но и для укладки брусчатки, щебня или основы под бетонную плиту данный метод подойдёт больше, чем трамбовка. Большая площадь при трамбовки – главное достоинство метода. Самостоятельное изготовление виброплиты с использованием электрического двигателя поможет сэкономить на оборудовании. Чертежи для конструкций составить нетрудно.

Для изготовления понадобится:

  • силовая часть;
  • два швеллера;
  • железная плита толщиной более 7 мм;
  • крепёж;
  • два колеса;
  • труба, которая применяется в качестве ручки для удобного перемещения конструкции.

Вибратор для бетона состоит из электрического двигателя, вибрационного устройства и гибкого вала. Замену для первого элемента конструируют из отбойного молотка, перфоратора, дрели и других устройств, передающих колебания. Не нужно пренебрегать проектированием гибкого вала для вибратора, потому что благодаря нему наконечник безопасно опускается в раствор и передаёт нужную вибрацию. Такое изделие может работать от домашней электрической сети в 220 В.

Вибротрамбовочная машина, сконструированная из перфоратора, работает на основе ударной силы. Металлическую пику создают для насадки. Такая конструкция помогает пройти сквозь толщину бетона, что крайне необходимо после залива свайной основы

Важно определиться и с необходимой длиной насадки. Чтобы обработать большую площадь, выбирают обширный лист, к которому крепится сам перфоратор

Необходимо прочно укрепить конструкцию, ведь вибрационная сила может оказаться для изделия разрушительной. В случае, когда элементы оборудования имеют горизонтальное положение, насадку нужно расположить под небольшим углом. А достичь этого можно при помощи крепления шайбы как опоры. Затем в неё устанавливают вибрационный узел перфоратора.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
