Как восстановить резьбу
Довольно часто случается так, что срывается резьба и далеко не всегда можно быть к этому готовым. Болт начинает свободно «ходить» вследствие чего его нельзя правильным образом затянуть. Тогда возникает вопрос – как восстановить резьбу и какими методами. Есть несколько причин, почему приходится сталкиваться с данной проблемой, бывает, что просто неловким движением взял и сорвал резьбу или сорвал болт, кроме того:
- естественный износ резьбы;
- резьба болта забит грязью;
- коррозия;
- была осуществлена попытка сильной затяжки;
- болт оказался больше диаметра резьбы.
Имеется несколько способов, благодаря которым можно устранить повреждение.
Добиться восстановления резьбы можно посредством эпоксидного клея.
Возьмите эпоксидный клей, нанесите его в область отверстия, затем следует подождать некоторое время до неполного затвердения клея. Теперь остается ввернуть болт и дождаться высыхания полимера
Важно: этот способ абсолютно не годен для тех деталей, которые испытывают на себе большие нагрузки и вибрацию
Другой способ подразумевает под собой рассверливание поврежденного отверстия посредством прочного сверла. Нужно нарезать резьбу специальным инструментом соответствующего размера с применением резьбонарезного масла.
Режущие кромки приспособления необходимо обработать маслом во время нарезки для того, чтобы слои металла могли оседать на нем, а не сыпаться в область отверстия. В случае нарезки с усилием, следует промыть инструмент керосином и еще раз пройтись маслом по его кромкам. Если использовать этот метод, полученное отверстие окажется большего размера.
Бывают случаи, когда увеличение диаметра отверстия невозможно – тогда следует восстановить его резьбу с помощью ввертышей. Это такое приспособление цилиндрической формы и полого типа, которое имеет как с внутренней, так и с внешней стороны нарезанную резьбу необходимого размера.
Что необходимо сделать если производить ремонт резьбы таким образом: 6 с
- при помощи сверла высверлить отверстие;
- подобрать метчик, который бы соответствовал внешнему диаметру ввертыша;
- нарезать резьбу;
- внедрить в отверстие ввертыш;
- если это необходимо, нужно срезать выступающую верхнюю область;
- Затем наносятся засечки посредством керна на границах новой резьбы и ввертыша, чтобы избежать его выкручивания из отверстия.
Если все манипуляции были совершены правильно, для укрепления результата резьба в отверстии должна быть заплавлена при помощи сварки. Кроме того, учитывая особенности конструкции, новое отверстие можно расположить рядом со старым.
Недостатки и преимущества
Каждый метод имеет свои достоинства и недостатки. Примером назовем следующее:
- Холодная сварка и полимеры могут использоваться в случае, когда нельзя изменить диаметр отверстия. Однако, получающиеся витки характеризуются низкой прочностью.
- Метчик используется только в случае, когда можно немного увеличить отверстие. При этом получаются качественные и прочные витки.
- Вкладыши позволяют расширить область применения режущего инструмента, но восстанавливаемая резьба также не рассчитана на большую нагрузку.
В целом можно сказать, что существует просто огромное количество способов восстановления крепежных элементов. Выбор проводится в зависимости от того, где оно используется и какая нагрузка оказывается.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Пишут , что : так как многие пользуются техникой с бензиновым двухтактным двигателем в силу конструктивных особенностей приходится часто выкручивать свечу из головки блока, что приводит к повреждению резьбы в свечном канале. Свеча имеет строго определенный диаметр резьбы (М14) и поэтому рассверлить посадочное отверстие или использовать ввертыш для восстановления не получится. В большинстве случаев материалом головки блока служит алюминий, достаточно мягкий металл и ремонт резьбы путем прохождения метчиком не приносит желаемого результата.
В таких случаях Вам поможет так называемая жидкая резьба – полимерный состав, который предназначен для ремонта свечных каналов. Вы можете использовать восстановленное резьбовое соединение после 24 часов полимеризации. Так же соединение остаётся полностью разборным, причем адгезия к стали у состава меньше, чем к алюминию. Это говорит о том, что вы, приложив первоначальные усилия сможете вывернуть свечу зажигания или болт из восстановленного алюминиевого корпуса.
Кто пользовался ? Какие впечатления ? Ваше мнение?
| Ответить на это сообщение |
| Re: Жидкая резьба – восстановление сорванной резьбы. |
Всю сознательную жизнь чиркаю по резьбе на свече мягким карандашом,нанося графит,свеча всегда нормально откручивается без повреждения резьбы. Это совет как предотвратить,а не как уже устранить.
| Ответить на это сообщение |
| Re: Жидкая резьба – восстановление сорванной резьбы. |
Обычно мажу графитовой смазкой.
| Ответить на это сообщение |
| Re: Жидкая резьба – восстановление сорванной резьбы. |
| Автор (—.pppoe.avangarddsl.ru) Дата: 09-03-13 11:36 |
Я тоже, но тут требуется починить.
| Ответить на это сообщение |
| Re: Жидкая резьба – восстановление сорванной резьбы. |
Тогда вертыш или спиральная вставка.
| Ответить на это сообщение |
| Re: Жидкая резьба – восстановление сорванной резьбы. |
| Автор (—.pppoe.avangarddsl.ru) Дата: 09-03-13 12:19 |
Я так понял, что ЭТА не внушает ?
| Ответить на это сообщение |
| Re: Жидкая резьба – восстановление сорванной резьбы. |
Может конечно, что то уже придумали, но я такого еще не слышал.
| Ответить на это сообщение |
| Re: Жидкая резьба – восстановление сорванной резьбы. |
Чушь это всё.Я на триммере пытался воспользоваться подобной хренью, в итоге свеча выстрелила мимо подругиного уха сразу при заводке.Хорошо, не в глаз.Есть спецкомплекты с метчиком и ввёртышами (футорками), как на фото.Стоит немного, помогает реально.
| Ответить на это сообщение |
| Re: Жидкая резьба – восстановление сорванной резьбы. |
Совсем не внушает.
| Ответить на это сообщение |
| Re: Жидкая резьба – восстановление сорванной резьбы. |
Думаю что подобные примочки существуют как аварийно/временная мера,типа добраться до сервиса.
| Ответить на это сообщение |
| Re: Жидкая резьба – восстановление сорванной резьбы. |
Я народу делаю ввертыши из бронзы , наружный диаметр м18 шаг 1.5 , претензий не было ни разу. Почему- то в основном на Газелях. А этой химии веры нет, так как очень большой температурный перепад у двигателя. Металл не выдерживает, а полимер – сомнительно.
| Ответить на это сообщение |
| Re: Жидкая резьба – восстановление сорванной резьбы. |
Читать также: Из чего сделана нержавеющая сталь
Вообще,часто эпоксидным составам приписываются какие то волшебные свойства,хотя практически любая из них при 70-90 градусаж теряет прочность.
| Ответить на это сообщение |
| Re: Жидкая резьба – восстановление сорванной резьбы. |
«так как многие пользуются техникой с бензиновым двухтактным двигателем в силу конструктивных особенностей приходится часто выкручивать свечу из головки блока, что приводит к повреждению резьбы в свечном канале.» – с хуеееев ли баня то упала? Правильными руками хоть мильон раз выкрути, резьбе до лампочки апсолютно, а кривыми и на первом разе девушку испортить моно
Как восстановить резьбу в отверстии без метчика
Вопрос, как восстановить резьбу в отверстии без метчика, часто задают люди, вообще не разбирающиеся в резьбовых соединениях. На этот вопрос есть лишь один ответ. Восстановить резьбу для получения максимальной надежности без использования обычных или специальных метчиков невозможно. Есть лишь способы нарастить поврежденные поверхности и усилить прочность соединений до определенных уровней.
Использование эпоксидного клея
Этот способ не подходит для восстановления и усиления соединений, подвергающихся высоким нагрузкам и вибрациям. Эпоксидный клей также нет смысла использовать, если узлы и конструкции работают при высоких температурах.

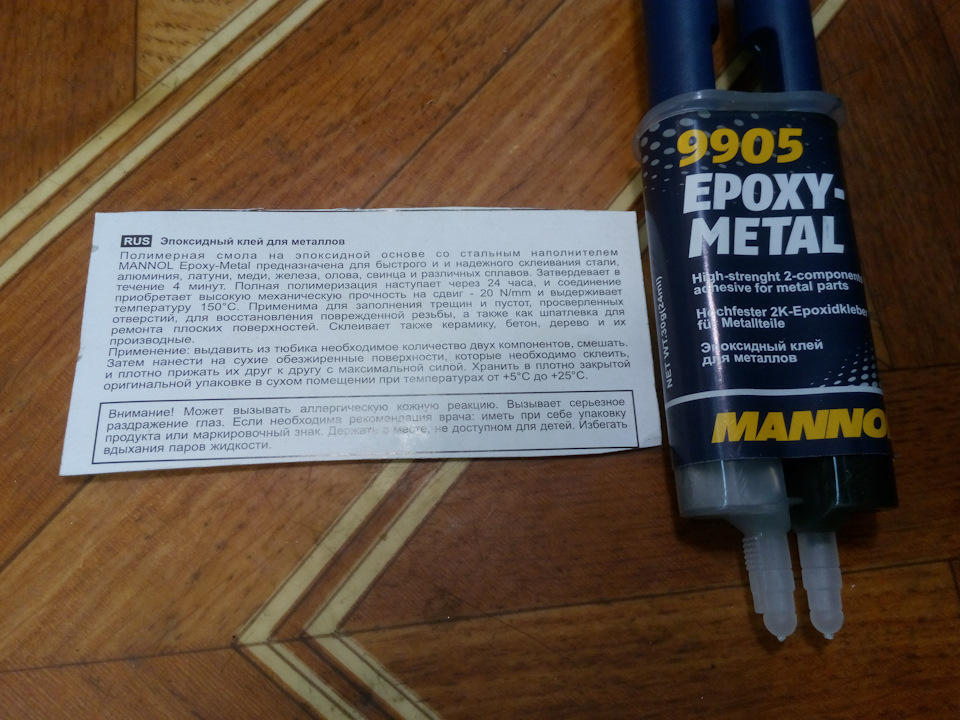

Фотография №4: эпоксидный клей для восстановления резьбы
Если же нет необходимости обеспечения высокой надежности соединения, действуйте так.
Заполните эпоксидным клеем отверстие.
Подождите пока полимер затвердеет.
Дождитесь набора порочности.
Холодная сварка
Холодную сварку также можно применять только при работе с неответственными деталями, не подвергающимися высоким нагрузкам и вибрациям. Соединения получаются более надежными, чем при использовании для восстановления резьб эпоксидного клея.
Чаще всего в нашей стране применяют двухкомпонентные составы следующих марок.
Фотография №5: холодная сварка ABRO
При использовании для восстановления резьбы двухкомпонентной холодной сварки действуйте так.
Вскройте упаковку и вытащите компоненты.
Тщательно обезжирьте поверхности наружной (на предназначенном для вкручивания изделии) и внутренней (в отверстии) резьб. Для этого используйте состав из первого тюбика. Обрабатывайте все тщательно. Наличие налета и мусора ухудшит результат сварки.
Обработайте поврежденную внутреннюю резьбу антиадгезионным составом из второго тюбика.
Смешайте в равных долях вещества из первого и второго тюбиков. Выдавливайте составы на неметаллическую поверхность. Для равномерного (!) перемешивания используйте шпатель.
Нанесите полученную смесь на предназначенное для вкручивание изделие.
Обеспечьте необходимый температурный режим.
Не трогайте детали в течение указанного в инструкции времени.
Обратите внимание! Не жалейте смесь. При вкручивании изделия ее излишки должны вылезать от давления наружу. Это обеспечит правильное формирование витков при восстановлении резьбы
Это обеспечит правильное формирование витков при восстановлении резьбы.
Метчики — это специальные приспособления, предназначенные для нарезания и калибровки внутренних резьб. Ниже мы рассмотрим все особенности этих металлорежущих инструментов. Прочитав статью, вы получите ответы на следующие вопросы.
Нужно нарезать резьбу, а под рукой нет воротка? Не расстраивайтесь. За полчаса вы при наличии подходящих деталей сможете сделать метчикодержатель своими руками. Тратить время на поход в магазин не придется. В этой статье мы в деталях расскажем, как изготовить самодельный вороток в домашних условиях.
С необходимостью вытащить сломанный метчик из сквозных или глухих отверстий иногда сталкиваются даже опытные мастера. В этой статье мы опишем способы решения данной проблемы.
Какой выбрать метчик, если перед мастером стоит задача просверлить отверстия с внутренней резьбой для восстановления шпилек, гаек, сорванных болтов и проведения аналогичных работ? Предлагаем следовать рекомендациям — учесть описанные ниже параметры.
Метчики и плашки, еще их называют лерками, незаменимый резьбонарезной инструмент в современном машиностроении. Причем они могут использоваться как для нарезания резьбы ручным способом, так и для формирования резьбы при помощи станка.
Плашки предназначены для нарезания наружных резьб. Инструмент конструкционно похож на гайку с режущими зубцами и отверстиями для закрепления в воротке.
Метчик — основной инструмент для нарезания внутренних резьб.
Состав клея
Компоненты, входящие в клеевую массу, направлены на создание однородной смеси. Свойства пластичности создаются за счет эпоксидной смолы. Она улучшает состав и делает более мягкой и удобной для использования. Для получения единого твердого компонента с металлом, добавляются металлические вещества. В ходе процесса заливки и восстановления скола полимерная масса сварки заполняет детали, получившие дефект.
Качество массы для сварки предполагает уникальные свойства. Они делают холодную сварку распространенным и привлекательным для потребителя с разными профессиональными и строительными потребностями. Шов, получаемый при холодной сварке, будет уступать по каким-то характеристикам от стандартного способа, а по скорости работ, условиям и простоте процедуры даст преимущества.
Читать дальше: Как разобрать переднюю панель на калине
Opel Astra H (Family) / Руководство
Практически все операции по ремонту автомобиля Opel Astra связаны с отворачиванием гаек, болтов и винтов. Со временем резьбовые соединения ржавеют, закисают, грани болтов и гаек повреждаются, шлицы винтов срываются и отворачивание становится проблемой. На сайте приведены советы, которые помогут вам выполнить эту работу.
Отворачивание ржавых резьбовых соединений
Прежде чем установить ключ на сильно заржавевшую гайку, очистите выступающую часть резьбы от грязи и коррозии.
- Очистите резьбу металлической щеткой и нанесите на резьбовую часть проникающий состав.
- При использовании быстродействующего состава начинайте отворачивать гайку сразу после его нанесения.
- При использовании медленнодействующего состава начинайте разбирать узел по истечении срока проникания.
Отворачивание поврежденных гаек
Если грани гайки повреждены, примените специальный инструмент:
зажмите гайку регулируемым цанговым ключом
Возможно, этого будет достаточно, чтобы ее отвернуть;
срубите гайку остро отточенным зубилом;
если гайка хорошо доступна, то можно распилить ее вдоль оси, при таком способе не повреждается резьба болта;
осторожно, не повреждая резьбы, примените специальное приспособление для раскалывания гаек.. Полезный совет
Полезный совет
В резьбовых соединениях очень часто применяют самоконтрящиеся гайки с тефлоновым вкладышем. После отворачивания такой гайки замените ее новой, так как функции законтривания старой гайки после отворачивания утрачиваются.
Болты с внутренним шестигранником или многогранной головкой
Для выворачивания таких болтов очистите их внутреннее отверстие в головке и используйте соответствующий ключ. Лучше всего для этой цели подойдет набор ключей с шестигранным профилем или многозубчатые ключи
Перед выворачиванием болта осторожно, чтобы не повредить головку, простучите ее молотком — это может облегчить выворачивание болта
Выворачивание самонарезающих винтов с прямым и крестообразным шлицами
Иногда сильно заржавевшие соединения невозможно отвернуть с помощью отвертки.
После нескольких неудачных попыток шлиц сминается и вывернуть винт обычным способом становится невозможно.
- Если не удастся вывернуть винт, возьмите подходящую отвертку и попробуйте вывернуть его, ударяя по ручке отвертки молотком.
- Если винт разломился, высверлите его оставшуюся часть.
- Если не удается вывернуть винт усилием рук, воспользуйтесь ударной отверткой.
Выворачивание и вворачивание шпилек
Шпилька не имеет поверхности, за которую мог бы зацепиться ключ, поэтому для выворачивания шпильки выполните следующее.
- На свободную резьбовую часть навинтите две гайки и законтрите их, заворачивая навстречу друг другу.
- Зафиксировав таким образом гайки, выверните шпильку.
Высверливание сломанного болта
Резьбовое отверстие, в котором осталась часть болта, можно не повредить, если выполнить следующее.
- Накерните точно по центру обломок болта. Для облегчения кернения обработайте излом напильником, если это возможно.
- Высверлите обломок болта. Диаметр сверла должен составлять 0,8 диаметра резьбы. Например, для резьбового соединения М6 диаметр сверла должен составлять 4,8 мм.
- Для высверливания больших болтов сначала используйте сверло малого диаметра.
- Удалите части болта, оставшиеся после высверливания, и «пройдите» резьбу метчиком.
Нарезка резьбы
Очень часто в процессе ремонта возникает необходимость восстановления поврежденной резьбы или нарезки новой.
В легкосплавных металлах резьба нарезается довольно легко, так как в отличие от стали их твердость невысока. Если нарезать резьбу подходящего размера невозможно, нарежьте резьбу большего размера.
Восстановление смятой, поврежденной резьбы или нарезание новой проходит в три этапа, резьбу нарезают последовательно тремя метчиками: сначала метчиком с первым номером (у него одна кольцевая проточка на хвостовике), затем метчиком со вторым номером (с двумя кольцевыми проточками на хвостовике) и наконец метчиком с третьим номером (с тремя кольцевыми проточками или без проточек). Перед вворачиванием метчики необходимо смазать маслом.
Чтобы при нарезке резьбы метчик не сломался, вворачивая его, периодически выворачивайте назад для очищения от образующейся стружки.
С помощью метчика-болта
Вариант, когда размер нового болта не имеет принципиального значения, позволяет воспользоваться самым простым способом восстановления резьбового соединения.
Все, что понадобится сделать в случае обнаружения проблемы, – это:
Взять болт подходящего размера и отшлифовать его. Шлифовка чрезвычайно важна, так как даже самый маленький кусочек ржавчины станет проблемой при нарезании новой резьбы.
Установив будущий метчик в тиски, обточите его наподобие конуса, как на фото. Это позволит легко ввести импровизированный метчик в отверстие меньшего диаметра и раздать его до нужных размеров.
После этого нарежьте 3 канавки, по которым будет выходить стружка
Важно нарезать их под одинаковым углом к продольному стержню.
Все, что останется сделать для получения новой резьбы, – это зажать головку болта пассатижами, гаечным или накидным рожковым ключом и осторожно, но с некоторым нажимом, ввернуть самодельный метчик в отверстие. Все движения должны быть плавными
Стружку, которая будет вытесняться при изготовлении внутренних колец, нужно удалять при помощи мягкой кисти
Все движения должны быть плавными. Стружку, которая будет вытесняться при изготовлении внутренних колец, нужно удалять при помощи мягкой кисти.
Самые полезные предметы ухода за машиной: тестируем покупки
Выбор материала для восстановления резьбы
Как было отмечено выше, на рынке представлен широкий ассортимент материала для холодной сварки производимого различными компаниями.
Наличествующие в продаже марки материала подразделяются на две основные разновидности – жидкие и пластичные.
- Жидкие содержат в себе отвердитель и основную массу, обеспечивающую склеивание материалов.
- Пластичные внешне напоминают пластилин. Однослойный или двухслойный брусок необходимо тщательно размять и перемешать непосредственно перед использованием.
Выбор продукции для восстановления внутренней резьбы требует серьезного подхода
Важно обратить внимание на параметры прочности и пластичности. Достаточная пластичность позволит придать материалу максимально точную форму, даже в случае с мельчайшими деталями. Прочность гарантирует достаточную надежность соединения материала с ремонтируемой поверхностью
Прочность гарантирует достаточную надежность соединения материала с ремонтируемой поверхностью
Прочность гарантирует достаточную надежность соединения материала с ремонтируемой поверхностью.
Наибольшей популярностью в настоящее время пользуется продукция, выпускаемая под марками Алмаз, ABRO, Hi-Gear и Полимет.
Восстановление наружной и внутренней резьбы холодной сваркой – пошаговая инструкция
Оптимальным вариантом для восстановления резьбы является двухкомпонентный материал, продающийся в двух отдельных тюбиках.
Восстановление резьбы осуществляется следующим образом:
- после распаковки материала, веществом, содержащимся в первом тюбике, необходимо тщательно очистить и обезжирить восстанавливаемую поверхность резьбы. К этой процедуре следует подойти ответственно, так как наличие частиц металлической стружки или налета может повлиять на качество соединения;
- поверхность резьбового элемента обработать антиадгезионным веществом из второго тюбика;
- выдавить из тюбиков одинаковое количество содержимого из обоих тюбиков на неметаллическую поверхность и тщательно перемешать поставляемым в комплекте шпателем;
- нанести полученную смесь на восстанавливаемый участок резьбового элемента и ввернуть его в отверстие соответствующего диаметра;
- по прошествии времени, указанного в инструкции, деталь можно вывернуть – при соблюдении всех условий технологии, резьба будет восстановлена.
Важным условием качественного ремонта резьбы является тщательное перемешивание компонентов холодной сварки до получения однородной консистенции.
Смесь необходимо наносить на ремонтируемую деталь в таком количестве, чтобы ее излишки при выворачивании резьбы под давлением выходили наружу, что обеспечивает оптимальное формирование шага и формы витков.
Способ восстановления резьбы
Повреждённую резьбу можно полностью восстановить по следующей технологии:
1. Рассверлить резьбовое отверстие до диаметра, указанного в приведённой ниже таблице 2. Нарезать в нём резьбу особого профиля специальным метчиком 3. Ввернуть в полученную резьбу спиральную ремонтную вставку (футорку из прочной нержавеющей стали, с помощью специального инструмента.
Резьбовая вставка
После такой операции резьба становится более прочной, чем первоначальная в исправном состоянии. Этот эффект особенно заметен, когда резьба выполнена в мягком материале, например, алюминии. При срыве болта (шпильки) в резьбовой вставке эффект “закусывания” отсутствует. Сорванный болт (шпильку) можно легко вывернуть.
Посмотрите видео, как используется резьбовая вставка
Какие возможности есть у резьбовых вставок
Особенно актуален этот способ для восстановления резьбовых отверстий в корпусных деталях автомобильных двигателей, например, свечного отверстия. Резьба под свечу становится очень прочной и надёжной.
Резьбовая вставка вкручена
Резьбовая вставка вкручена
Если сорвана резьба под шпильку, иногда рассверливают её, и нарезают резьбу следующего размера. В таком случае приходится применять ступенчатую шпильку неизвестного происхождения, сомнительного качества. Да и не всякую ступенчатую шпильку найдёшь в нужный момент. Если же отремонтировать отверстие с применением резьбовой вставки, остаётся возможность применить штатную, фирменную шпильку.
Ещё одно применение ремонтных резьбовых вставок – в латунных гайках выхлопного коллектора. Получается гайка, совмещающая очень прочную резьбу и свойство не «пригорать» к шпилькам.
Владельцам некоторых иномарок стоит обратить внимание и на возможность замены резьбы М12 х 1,5 на резьбу М12 х 1,25. Нередко случается, что болт с такой резьбой повреждён, а найти его в розничной сети в вашем городе практически невозможно (в нашем магазине есть такие болты). Токарь приличный болт не выточит, т.к
резьба на заводских болтах формируется давлением (накаткой), что обеспечивает необходимую прочность. А на токарном станке резьба получается резцом, при этом волокна стального прутка перерезаются и витки резьбы не могут нести необходимой нагрузки
Токарь приличный болт не выточит, т.к. резьба на заводских болтах формируется давлением (накаткой), что обеспечивает необходимую прочность. А на токарном станке резьба получается резцом, при этом волокна стального прутка перерезаются и витки резьбы не могут нести необходимой нагрузки.
Если заменить резьбу в корпусной детали на более распространённую в России М12 х 1,25, появляется возможность подобрать болт необходимых размеров и прочности в ассортименте Российских и Европейских производителей автомобильного крепежа, представленных в нашем каталоге.
Видео – как работает резьбовая вставка, демонстрация
Какие инструменты применяются при восстановлении резьбы
1. Сверло
Диаметр сверла выбирается из таблицы.
Таблица подбора диаметров свёрл для наиболее распространённых резьбовых отверстий
| № п/п | Размеры восстанавливаемой резьбы | Диаметр сверла |
| 1 | М5 х 0,8 | 5,2 |
| 2 | М6 х 1 | 6,3 |
| 3 | М8 х 1 | 8,3 |
| 4 | М8 х 1,25 | 8,4 |
| 5 | М10 х 1 | 10,25 |
| 6 | М10 х 1,25 | 10,4 |
| 7 | М10 х 1,5 | 10,5 |
| 8 | М12 х 1,25 | 12,25 |
| 9 | М12 х 1,5 | 12,5 |
| 10 | М12 х 1,75 | 12,5 |
| 11 | М14 х 2 | 14,5 |
| 12 | М14 х 1,5 | 14,5 |
| 13 | М14 х 1,25 (под свечу) | 14,25 |
2.Метчик
Для ремонта свечного отверстия рекомендуется метчик ступенчатый. Он центрируется в старом отверстии своей заходной частью, и сразу нарезает новую резьбу, минуя операцию рассверливания.
Ступенчатый метчик существенно уменьшает риск порчи свечного отверстия, но он заметно дороже обычного.
Для удлинения метчика при ремонте глубоко утопленного свечного отверстия можно использовать обычную торцовую двенадцатигранную головку на 10 с соответствующим инструментом.
3.Шпиндель (инструмент для вворачивания вставки)
Рабочая часть шпинделя похожа на резьбовую часть болта, с зацепом на торце.
4.Вставка ремонтная
Вставка представляет собой спираль ромбовидного профиля.
На одном конце её имеется поводок, за который вставка вращается шпинделем. Вставки имеют разные длины.
