Чем бытовая циркулярка отличается от профессиональной?
Если перед вами встал вопрос о покупке пилы и вы делаете выбор между бытовой и профессиональной, не лишним будет знать отличия одной линейки товара от другой.
Мощность двигателя. Профессиональные пилы имеют большую мощность двигателя, чем бытовые. Они должны справиться не только с деревом, но и с пластиком, шифером, органическим стеклом или металлом.
Бытовые (любительские) пилы предназначены преимущественно для распила листового материала, небольшого бруса, доски. Большие нагрузки могут привести к перегреву, слишком жесткий материал к поломке зубьев диска.
Запас прочности. Профессиональные пилы изготавливаются из более прочного, износостойкого металла и пластика (например, имеют легированную сталь, хорошую медь в обмотке двигателя, полиамид в составе деталей из пластика).
Такая пила должна работать бесперебойно и при минусовой температуре, шнур не должен задубевать на морозе. Все ручки имеют хорошие эргономические показатели, прорезиненное покрытие, сама пила малую вибрацию — все для более удобной многочасовой работы.
Материал для изготовления домашних циркулярок менее прочный, так как инструмент не рассчитан на интенсивную работу. Однако в этом есть свои плюсы для любителей — за счет менее прочного материала пила дешевле и легче.
Глубина пропила и чистота реза. Чем выше количество оборотов в минуту, тем чище будет рез. У профессиональных моделей этот показатель выше, как и глубина пропила.
Решение о выборе модели остается за покупателем. Главным фактором будет целевое назначение пилы: если вы будете выполнять ремонтные и строительные работы по дому, ваш вариант — бытовая циркулярная пила, если вы хотите строить дома — следует приобрести профессиональную.
Сабельная или циркулярная пила — что выбрать и почему?
Это разные инструменты, созданные для своих задач. Когда нужно пилить много, быстро и точно, требуется циркулярная пила. Если нужно срезать деталь в труднодоступном месте, куда не достать циркуляркой, подходит сабельная пила (ручная ножовка).
К тому же на сабельную пилу можно устанавливать пилы по разным материалам – кафель, металл, оргстекло и т.д. Сабельной пилой нерационально делать пропилы большой длины, она это делает медленно и неточно. Но она может остановить пропил под нужным углом, тогда как круглый диск на прерванном пропиле оставит закругление. В любом случае, эти инструменты не заменяют, а дополняют друг друга.
Сабельная пила ЗУБР
Общие сведения
В первую очередь разберемся, что вообще такое фреза? Как несложно догадаться – это режущий инструмент, представляющий собой тело вращения с ножами (зубьями). В процессе обработки насадка касается заготовки, в результате чего зубья срезают часть поверхности.
Таким образом, форма обработанной поверхности зависит от формы исходного тела вращения, а также расположения заготовки относительно оси насадки. Соответственно, профиль фрезы и расположение ножей определяют тип операции, которую можно выполнить с древесиной.
Что касается дисковых фрез, то их можно отнести к наиболее популярным насадкам для фрезера, так как они позволяют осуществлять следующие типы обработки:
- Распиловка древесины;
- Выполнение пазов;
- Формирования канавок и пр.
Выполнение паза дисковой концевой насадкой
Они широко применяются в процессе изготовления таких видов изделий, как:
- Дверные штапики;
- Евроокна;
- Мебельные фасады;
- Фасонные многопрофильные изделия;
- Паркетная доска;
- Обшивочная вагонка и пр.
Таким образом, область применения рассматриваемого инструмента очень обширна. Внешне эти режущие элементы представляют собой диск с зубьями, поэтому чем-то даже напоминают пилы для циркулярки.
Ручной фрезер с дисковой фрезой
Основные свойства
Размер зубцов
пильный диск с крупными редкими зубцами
Пильные диски по дереву могут быть универсальными или чистовыми. Чистовые рассчитаны на продольное или поперечное пиление. Отличаются они размером зубцов и разводкой. Чем крупнее зуб, тем легче он выполняет продольное пиление. Вместе с тем, поперечную резку он делает грубо, рвет волокна и может делать сколы. Поэтому круги с большими зубцами следует выбирать для продольного пиления. Впадины между зубами тоже должны быть глубокими — для облегчения отвода стружки. Оптимальное количество зубцов на диске для продольной резки с поперечником 250 мм составляет 20 — 24 штуки.
Когда планируются продольные и поперечные резки дерева, остановите выбор на зубцах среднего размера, для поперечного реза должно быть около 46 — 48 зубцов.
Если использовать для продольного пиления полотно с мелкими зубцами, работа будет выполняться очень медленно, инструмент перегреется. Это очень опасное явление, которое грозит множеством неприятностей:
- «горит» пильный круг;
- пила смещается в сторону от линии разреза;
- в местах перегрева материал вспучивается и трение усиливается;
- там, где пила нагревается сильнее, она деформируется, приобретая форму пропеллера.
Чтобы уменьшить влияние внезапного и стремительного перегрева, в поверхности полотна делают отверстия и прорези. Они выполняют роль термокомпенсаторов и располагаются по радиусам от центра к краю. У ряда моделей отверстия частично заполняются медью, это уменьшает шум, способствует быстрейшему охлаждению. Есть модели с провальцованными выемками, которые снижают напряжения в направлении радиуса. Они появляются во время работы на высоких скоростях.
Материал
Круги для пиления могут быть отлиты из одного металла (монолитные) либо с напайками из твердых сплавов (твердосплавные). Кобальтовые или карбидвольфрамовые зубцы позволяют справляться с более твердыми материалами. Но обладают некоторыми минусами.
Монолитные довольно скоро затупляются, их необходимо править и точить. Затачивать можно множество раз, процедура несложна и осваивается самостоятельно. Такие диски обычно рассчитаны на продольное и поперечное пиление древесины.
Твердосплавные пильные диски дороже, однако, срок эксплуатации до первой заточки значительно больше. Затачиваются они на специальном оборудовании. Но такой вид полотен наиболее популярен у потребителей. Ведь стоимость его окупается задолго до необходимости переточки. Поэтому затупившийся диск и выбросить не жаль. Твердосплавными полотнами чаще работают по плотным материалам: металлам, прессованной плите, ламинату.
Размеры

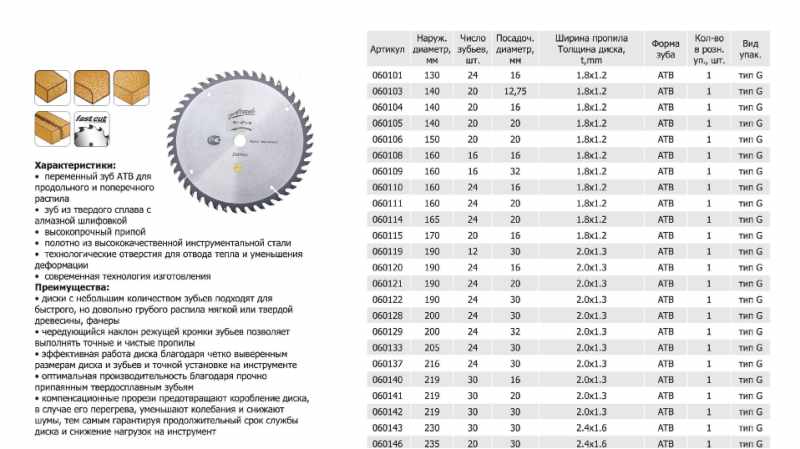

На поверхности каждого пильного диска указаны главные размеры: посадочный и наружный. От наружного размера не зависит скорость или чистота реза, однако он влияет на наибольшую глубину пропила. Внешний диаметр следует подбирать с учетом мощности двигателя. Посадочный диаметр должен совпадать с размером шкива электроинструмента. Есть несколько стандартных диаметров, наиболее распространенный — 30 мм.
Радиальное и торцевое биение
Для высокоточных работ отклонение круга от плоскости реза один из важнейших показателей. Нарушить чистоту реза может радиальное или торцевое биение, оно же снижает срок эксплуатации инструмента. Профессиональные работы возможны при торцевом биении не более 0,15 миллиметра. Самые качественные и недешевые полотна обладают допуском не более 0,05 мм. Приобретение таких расходников для любительской резки металла или дерева нецелесообразно.
Угол заточки зубцов
Следует иметь в виду: продольные распилы циркуляркой нельзя выполнять дисками для пил-торцовок. Это связано с различной траекторией перемещения полотна в заготовке. Например, круги для электроинструментов маятникового типа наклонены во время работы под отрицательным углом. В этом положении рабочие кромки зубцов режут легче, уменьшая нагрузку на электромотор. Повышается коэффициент полезного действия в сравнении с кругом с положительным углом зубцов. При перемещении такого диска по маятниковой траектории пила будет врезаться в материал не самыми острыми участками зубцов. Двигатель работает с повышенной нагрузкой, снижается эффективность, вероятен перегрев.
Одновременно с этим, если диск с отрицательной заточкой зубцов использовать на циркулярной пиле, заготовка будет отталкиваться, хуже отходят опилки. Распил пойдет медленнее.
ТОП-3 лучших по качеству и надежности
Хотим познакомить вас с электроинструментом высочайшего качества. Следующие модели претендуют на звание лучших из лучших. Безусловно, бюджетными их не назовешь, но надежность и долговечность инструмента оправдают затраты.
Hilti SCW 70, 1700 Вт
Дисковая пила этой марки предназначена для работы в суровых климатических условиях и при большой нагрузке. Обладает набором дополнительных полезных функций.
Технические характеристики:
- мощность двигателя — 1700 Вт;
- скорость вращения — 5000 об/мин;
- диаметр диска — 190 мм;
- глубина пропила — 67 мм;
- угол наклона — 56 град;
- вес пилы — 5,3 кг;
- длина кабеля — 2,5 м.
Во-первых, по прямому назначению пила справляется и с резкой щитов для опалубки, и с гипсокартоном очень легко. В комплекте идет дорогой качественный диск с победитовыми зубьями. Не тупится, не застревает. Эта пила идеально подходит для быстрой продольной резки. Срез очень ровный.
Подошва выполнена из качественного цельнолитого металла. Есть возможность работать с шиной через адаптер, подключить пылесос.
Еще одним немаловажным преимуществом при длительной работе становится низкий уровень шума пилы.
Плюсы:
- качественный пильный диск;
- прочная сборка;
- долговечность;
- защита от перегрева;
- подсветка реза;
- работа с использованием направляющего реза;
- низкий уровень шума.
Минусы:
- нет блокировки случайного включения;
- нет возможности отключения подсветки.
Makita HS0600, 2000 Вт
Мощная и брутальная пила Makita HS0600 придется по вкусу любителям серьезной техники с максимальными характеристиками.
Технические характеристики:
- мощность двигателя — 2000 Вт;
- скорость вращения — 4300 об/мин;
- диаметр диска — 270 мм;
- глубина пропила — 101 мм;
- угол наклона — 45 град;
- вес пилы — 6,9 кг;
- длина кабеля — 2,5 м.
Эта пила имеет максимальную глубину пропила из всех представленных нами — 101 мм. Достигаются такие значения благодаря возможности установки диска большого диаметра. Высокая мощность двигателя обеспечивает легкость работы не только с мягким деревом, но и с твердыми породами. Makita HS0600 без труда осилит и сырую древесину.
Режущую оснастку следует подбирать под посадочное отверстие в 30 мм. Есть возможность подключения пылесоса.
Плюсы:
- качественная сборка;
- высокая мощность;
- глубина пропила;
- надежность.
Минусы:
большой вес.
Metabo KSE 55 Vario Plus, 1200 Вт
Достойное место в нашем рейтинге занимает дисковая пила немецкого бренда Metabo. Высочайшее качество инструмента, верный помощник на стройке.
Технические характеристики:
- мощность двигателя — 1200 Вт;
- скорость вращения — 5200 об/мин;
- диаметр диска — 160 мм;
- глубина пропила — 55 мм;
- угол наклона — 45 град;
- вес пилы — 3,7 кг;
- длина кабеля — 4 м.
Легкая и резвая циркулярная пила. Удобные рукояти для работы двумя руками. Идеально ровный рез, держит обороты спокойно, без люфта.
Конструктивно очень продуманная модель: имеется возможность подключения пылесоса, защитный кожух, удобный упор с регулировкой наклона пропила, хорошей длины шнур, не грубеющий при низких температурах. Предусмотрены блокировка шпинделя, регулировка оборотов, электронная защита двигателя.
Плюсы:
- качество сборки;
- ровная работа при нагрузке;
- регулируемые обороты;
- ровный рез;
- удобная платформа;
- низкий уровень шума;
- длинный шнур.
Минусы:
низкая мощность двигателя, для такого ценового сегмента и размера диска желательно чтобы было, хотя бы 1400 Вт .
Лучшие ручные циркулярные пилы с возможностью стационарной установки
Кроме стандартных дисковых пил есть модели, предназначенные для стационарной установки. За счет высокой мощности они прекрасно заменяют распилочные станки, поэтому подходят для профессиональных задач. В рейтинг вошли 5 электропил с возможностью стационарной установки.
BOSCH PKKS 18 LI 0
Инструмент эффективен при работе с деревянными и металлическими заготовками. За счет системы CutControl обеспечивается максимальная точность распила по меткам.
Поддерживается глубина реза под углом до 45 градусов. Под прямым углом можно выполнить распил до 48 мм.
Пила работает от литий-ионного аккумулятора с напряжением 18 В.
Комплектуется диском диаметром 150 мм. Диаметр посадочного отверстия составляет 16 мм. Блокировка шпиндиля делает эксплуатацию инструмента максимально безопасной.
Характеристики:
- мощность — 1800 Вт;
- диаметр диска — 150 мм;
- высота распила — до 48 мм;
- угол наклона — 45 град.;
- обороты — 3800 об/мин;
- напряжение аккумулятора — 18 В;
- вес — 2.6 кг.
Достоинства:
- удобно держать в руке;
- отлично пилит;
- адекватная цена;
- высокая производительность.
Недостатки:
- плохо закреплен пильный диск;
- нет индикатора батареи.
BOSCH GKT 55 GCE
Компактная дисковая пила с возможностью регулировки частоты вращения диска. Подходит для обработки дерева, щитового материала, оргстекла, алюминия и других материалов.
Благодаря подошве из алюминия отлично выдерживает серьезные нагрузки.
Удобная рукоятка обеспечивает комфортную работу в течение продолжительного времени. Предусмотрена регулировки скорости и система Constant Electronic для точного распила под разными углами.
За счет двигателя мощностью 1,4 кВт обеспечивается высокая производительность.
Характеристики:
- мощность — 1400 Вт;
- диаметр диска — 165 мм;
- высота распила — до 57 мм;
- угол наклона — 45 град.;
- обороты — 6250 об/мин;
- размер — 310×240 мм;
- вес — 4.7 кг.
Достоинства:
- плавный пуск;
- регулировка скорости;
- удобная смена диска;
- точная работа с направляющими.
Недостатки:
- тугой коннектор пылесоса;
- неудобная регулировка угола наклона.
Hyundai C 1500-190
Модель подходит для профессионального использования благодаря мощному щеточному двигателю на 1,5 кВт и диска диаметром 190 мм.
Под углом 90 градусов распил составляет до 65 мм.
Также можно работать под углом 45 градусов, но глубина распила уменьшается.
Модель имеет систему блокировки от случайного включения. Можно работать с направляющими шинами.
За счет регулирования оборотов можно подбирать оптимальную скорость вращения диска для работы с разными материалами.
Пила комплектуется пылесосом, необходимым для отвода пыли.
Характеристики:
- мощность — 1300 Вт;
- диаметр диска — 190 мм;
- высота распила — до 65 мм;
- угол наклона — 45 град.;
- обороты — 4500 об/мин;
- вес — 5.1 кг.
Достоинства:
- невысокая цена;
- производительность;
- удобный хват;
- возможность тюнинга.
Недостатки:
- тяжелая;
- коротковатый шнур.
BOSCH UniversalCirc 12 2.5Ah x1
Дисковая пила подходит для работы с древесными и другими материалами. Работает от аккумулятора, за счет чего пользователь не ограничен в движениях.
Можно выбрать угол распила от 0 до 45 градусов.
Под прямым углом максимальная глубина составляет 26 мм. Можно использовать инструмент с направляющей шиной. В наборе идут два диска диаметром 15 и 85 мм.
Предусмотрена блокировка от случайного запуска. Можно дополнить пилу пылесосом для быстрого удаления образовавшейся пыли.
Характеристики:
- диаметр диска — 85 мм;
- высота распила — до 26 мм;
- угол наклона — 45 град.;
- обороты — 1400 об/мин;
- напряжение аккумулятора — 12 В;
- вес — 1.4 кг.
Достоинства:
- качественная сборка;
- легкий вес;
- высокая производительность;
- работа под разными углами.
Недостатки:
- регулировка оборотов;
- нет размерных меток.
DeWALT DWE560
Инструмент оснащен электродвигателем мощностью 1,35 кВт, обеспечивающим вращение диска до 5500 оборов за минуту.
Удобные ручки повышают комфорт при работе.
Модель подходит для распила фанеры, ламината, ДСП, паркета и металлических изделий.
Под прямым углом максимальный распил составляет 65 мм при диаметре посадочного отверстия 16 мм. Пила практически не издает шума.
Вес составляет всего 3.7 кг. Можно подсоединить пылесос для сбора строительного мусора.
Инструмент поставляется с ключом, переходником для пылесборника, параллельным упором и диском диаметром 184 мм.
Характеристики:
- мощность — 1350 Вт;
- диаметр диска — 184 мм;
- высота распила — до 65 мм;
- угол наклона — 48 град.;
- обороты — 5500 об/мин;
- размер — 286×226 мм;
- вес — 3.7 кг.
Достоинства:
- быстрый распил;
- подходит для плотных материалов;
- удобное переключение глубины;
- можно подключать пылесос.
Недостатки:
- коротковатый шнур;
- подошва слегка люфтит в задней части.
Почему важно правильно подбирать диски?
Чтобы не совершить ошибок при выборе пильного диска для дерева, важно учесть форму пильных зубьев, а также их размеры. На текущий момент в продаже можно встретить различные модели дисков для пилы, которые можно применять для работы с древесиной:Твёрдосплавные
Их отличает наличие особых напаек, благодаря которым можно выполнять поперечное пиление. Эти изделия подходят для работы с массивной древесиной: с их помощью можно выполнять поперечный раскрой древесных волокон, обрабатывать плиты ДСП, имеющие один или несколько слоев, а также древесину твердой и мягкой породы, для которой важно обеспечить чистый распил.
Подобные диски имеют зубья, выполненные в виде трапеции с использованием твердых сплавов. В их конструкции предусмотрены подрезные ножи в толще. Они могут выступать основным элементом станков с автоматической подачей, позволяя поддерживать высокую скорость работы. Предусмотренные в таких дисках зубья имеют прямую форму. Наличие расклинивающих ножей и ограниченного числа зубьев позволяет повысить качество выбрасывания стружки. Благодаря этим особенностям дисковая пила меньше нагревается во время эксплуатации и демонстрирует лучшую сопротивляемость при резке.
Специальное пильное полотно с переменным зубом, подвесными специальными ножами и уменьшенной толщиной для пропила. Основное назначение подобного диска заключается в выполнении продольного пропила. С его помощью можно создавать тонкие и аккуратные разрезы, при этом удается свести к минимуму количество отходов. Подобные полотна не подходят для обработки заготовок из древесины тополя. Используемые зубья характеризуются переменной формой и располагаются под углом 10 градусов.
Их используют в первую очередь для обработки мягкой и твердой древесины при влажности, не превышающей 15%. Особенностью пильных дисков для работы с мягкой и твердой древесиной является наличие пластин для распиловки, которые находятся в ее толще. Они могут применяться в сочетании исключительно с обрезными и многопильными устройствами. Дисковые зубья имеют прямую форму, позволяя выполнять высококачественную резку дерева.
Диски с переменными зубьями, предназначенные для выполнения маятниковой и радиальной резки. Подобный вариант дисков предназначен для использования совместно с ручным инструментом, позволяет выполнять качественный поперечный распил твердой и массивной древесины с различным уровнем влажности. Дисковые зубья имеют отрицательный внешний угол, достигающий 15 градусов. Такие диски для пилы идеально подходят для работы на загородном участке, а также при возведении жилых домов и беседок.
Виды дисков для циркулярной пилы
Монолитный диск. Выполнены они из качественной высокоуглеродистой или быстрорежущей стали. Применяются для обработки древесины и продукции из неё, а также для реза изделий из полимеров. Обладают рядом преимуществ:
- недороги;
- простая заточка зубьев – можно выполнять эту операцию самостоятельно, без наличия сложных специальных приспособлений;
- многократно перетачиваются, следовательно, имеют достаточно большой ресурс работы.

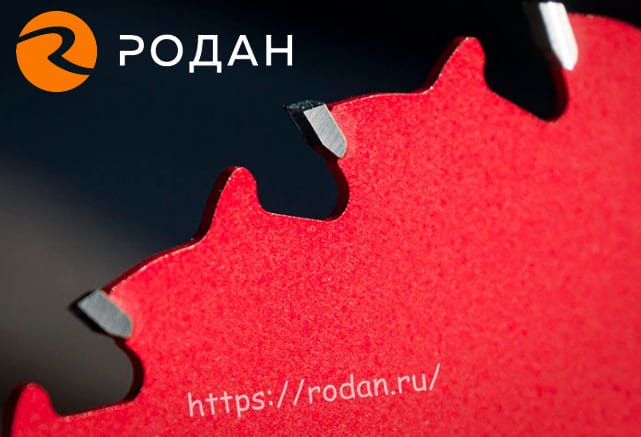

Диск с зубьями, которые усилены твердосплавной напайкой. Полотно изготавливается из прочной инструментальной стали. Напайка – это сплавы из стали с высоким содержанием карбидов вольфрама или кобальта. Благодаря такому решению эти диски стали наиболее распространёнными. Имеют ряд достоинств:
- позволяют резать большинство из известных материалов;
- не требуется производить развод зубьев;
- прочны и надёжны в процессе работы;
- срок службы от заточки до заточки в несколько раз выше по сравнению с монолитным диском;
- дают более чистый рез;
- повышают скорость резания;
- выпускаются широким ассортиментом для решения всевозможных задач при распиловке материалов.
При этом есть существенный недостаток – такие диски относительно дороги и для заточки требуется специальное оборудование.
Термины, определяющие функцию пильного диска
Пильные диски отличаются количеством зубьев и конфигурацией. Существуют лезвия:
- монолитные или цельные;
- с твердым напылением в рабочей зоне;
- с напаянными твердосплавными пластинами;
- без зубьев, такие как непрерывный обод;
- с широкими и тонкими выступами;
- с отрицательными и положительными передними углами;
- универсальные диски.
Такое разнообразие сбивает с толку при выборе нужного диска. Будем разбираться.

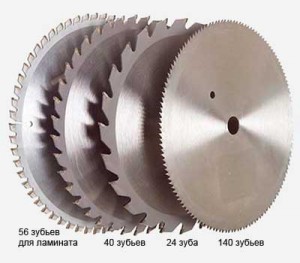

Количество зубьев
Диски с меньшим количеством зубьев делают грубый срез. Преимущество меньшего количества — высокая скорость резки. Для строительных работ достаточно 24-зубного диска диаметра 180 мм. Тонкое лезвие с прорезью подойдет при резке лиственных пород и обрезке, где требуется чистая кромка. Для дисковой пилы 180-190 мм, лезвие с 40 зубцами или выше обеспечит чистую резку.
Эффективность удаления опилок
Положение зуба, когда он направлен вниз к поверхности древесины и образует положительный угол, приводит к быстрому, но грубому пилению. Между ними большой зазор и углубление, что способствует лучшему очищению опилок. На фото Положительный угол наклона зуба. Отрицательный угол зуба режет менее агрессивно, не так быстро удаляют меньше отходов, но срез получается более гладким. На диске угол обозначается: 5 neg — 5 градусов отрицательный, 10 pos — положительный 10 градусов.

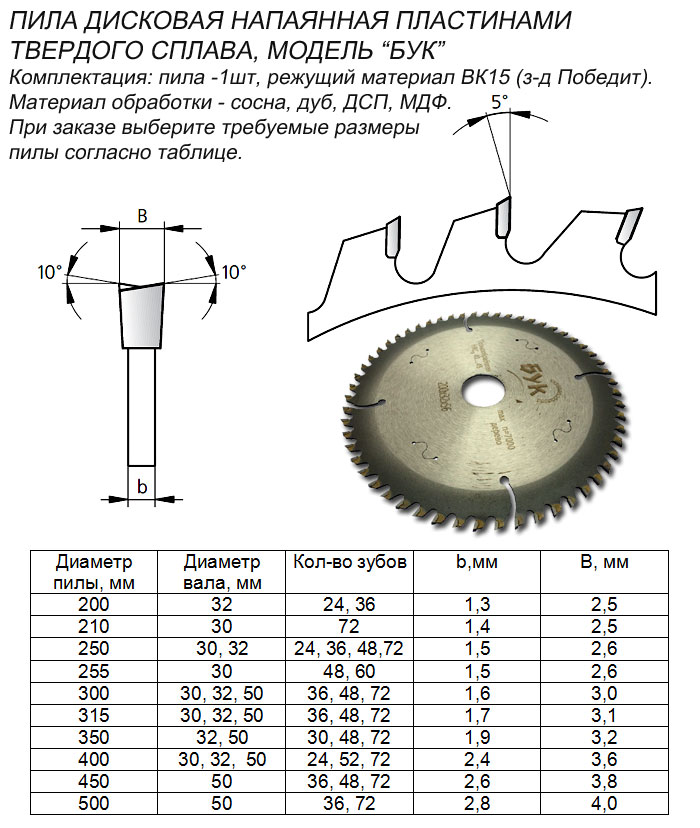

Виды зубьев по форме и углу заточки
Этот отличительный фактор пильного диска — угол зубца поперек или перпендикулярно вращению лезвия. Чем выше угол скоса, тем чище и ровнее срез. Некоторые лезвия имеют очень большие углы скоса для резки композитного материала, такого как пластик или другие, подверженные разрыву/сколу при выходе зуба. Скосы бывают плоскими (без угла), чередующимися, сильно чередующимися или с другой конфигурацией, которую обсудим ниже.
Разводка
Это ширина зуба в его самой широкой точке и, следовательно, ширина реза. Если она больше чем толщина зуба, то разводка нормальная. В противном случае разводку выполняют специалисты, используя следующие способы:
- 1 через 2 зуба разводят в противоположную сторону;
- каждый зуб поочередно разводят в разные стороны на одинаковые расстояния от плоскости диска;
- также, но расстояния с разными отклонениями в пределах 0,3- 0,7 мм.
Тонкий пропил вызывает меньшее сопротивление при резании и поэтому лучше приспособлен для маломощных пил. Изначально тонкие диски вибрировали или колебались, создавая проблемы при резке древесины. Новая технология лезвий с конструкцией, уменьшающей вибрацию, внесла некоторые улучшения в сегмент лезвий с тонким пропилом, что увеличило спрос для пользователей беспроводных дисковых пил.
Стационарный станок собственными руками
Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.
Стол для циркуляции
Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:
- повышенная виброустойчивость;
- недопустимо прогибание при нагрузке свыше 50-60 кг;
- наличие идеально ровной поверхности.
В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.
Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.
Пильный диск
Пильный диск
Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.
Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.
Боковой упор с возможностью регулировки
Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.
Вал
Самодельный вал
Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.
Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.
Передача
Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:
- клиноременная передача;
- механизм, состоящий из шестеренок.
Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.
Мотор
Электромотор для циркулярки
Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.
Основные параметры диска для циркулярной пилы
Наружный (внешний) диаметр
Определяется внутренним размером защитного кожуха
– диск с большим диаметром не установится на пилу с меньшими габаритами кожуха. Основные размеры режущего инструмента для ручных циркулярных пил располагаются в диапазоне 130-250 мм. Внешний диаметр на скорость резки не оказывает существенного влияния, но определяет глубину прорезания. С увеличением пропила значительно нагружается двигатель, происходит нагрев металла диска и самого обрабатываемого изделия.
Внутренний, посадочный диаметр
Имеет несколько размеров: 16, 20, 22, 30, 32. Важный параметр – диаметр должен соответствовать размеру силового вала на пиле, под которую подбирается диск. На некоторых моделях дисков расположены дополнительные отверстия, фиксирующие диск на штифтах.
Количество зубьев на диске
Влияет на такие параметры, как скорость резки и
чистота обработки. С уменьшением количества зубьев скорость обработки увеличивается, улучшаются условия для отвода стружки, но ухудшается чистота пропила. При увеличении числа зубьев рез получается более чистым, но возрастает нагрузка на двигатель. Условно по количественному соотношению диски можно разбить на три группы:
- большое количество резцов, находится в диапазоне 80-90 шт.;
- среднее количество (40-80 шт.);
- малое количество (10-40 зубьев).
Диски со средним количеством резцов относят к универсальному типу. Ими можно обрабатывать мягкую и твёрдую древесину, выполнять поперечные и продольные резы, применять для обработки различных изделий из древесины.
Наклон зуба
Определяется отклонением от радиуса диска
поверхности режущей кромки. При отклонении к тыльной стороне зуба наклон называется отрицательным, при обратной стороне наклона – положительным. Для продольного пиления целесообразнее применять зуб с положительным наклоном, так как в процессе обработки происходит своеобразный захват материала, наезд диска на деталь, что способствует более быстрому резу заготовки в целом. Наклон зуба подразделяют:
- стандартный наклон – угол изменяется от 5° до 15°;
- положительный, агрессивный наклон составляет 15-20°;
- обычный, отрицательный угол лежит в диапазоне от 0° до -5°.
Конфигурация зубьев
Каждый тип резца сконструирован и выполнен для решения определённой задачи. Подразделяются:
- Плоский резец – применяется для быстрого продольного пиления мягкой или твёрдой древесины, имеет обозначение FT.
- Сменный резец – имеет последовательно чередующийся сменный наклон зубьев в одну или другую сторону. Резцы дают ровный и достаточно чистый пропил. Применяется для поперечного и продольного реза древесины, обработки фанеры, ОСП, ДСП и композитных плит, обозначаются символом ATB.
- Комбинированный резец – это последовательная смена групп из сочетания четырёх сменных резцов (ATB) и одного плоского (FT). Обозначаются как Combi. Этот тип диска относят к универсальным из-за возможности выполнять разные виды пропилов.
- Трапециевидный плоский резец – выполнен из следующих друг за другом плоских зубьев. Более высокий заточен под трапецию, низкий является плоским. Применяется для обработки древесины и изделий из неё, для полимерных материалов и мягких цветных металлов. Имеет обозначение TCG.
- Сменный резец с увеличенной наклонной боковой частью – разработан для обработки материала, склонного к раскалыванию, а также для чистового поперечного пиления. Обозначается HiATB.
Толщина диска
Определяет фактическую ширину пропила.
Стандартный размер составляет 3,2 мм. Кроме этого, толщина диска сказывается на прочности самого режущего инструмента. Уменьшение параметра приводит к тяжёлым режимам работы, перегреву диска и к поломке. Больший размер вызывает повышенный расход обрабатываемого материала, то есть «перевод в стружку».
Дисковые пилы применяются при обработке различных материалов. Соответственно и режущий инструмент выполняется под конкретные задачи.
Типы электропривода
Электропривод может быть как коллекторного типа, так и асинхронного. При прочих равных условиях предпочтение следует отдать асинхронному. По словам специалистов в области электротехники, такие устройства неприхотливы к условиям эксплуатации и более надежные, а значит, не потребуют дорогостоящего ремонта. Недостатком является их более высокая стоимость. Хотя в последнее время на рынке появились и сравнительно недорогие станки, оснащенные приводом данного типа.
На большинстве моделей привод конструктивно располагается позади диска. Хотя попадаются и модели, у которых двигатель расположен справа или слева. В таком случае короб двигателя будет ограничивать обзор и может привести к серьезной травме. Поэтому лучше брать станки, на которых электродвигатель расположен в задней части.
