Рейсмусовые станки по дереву

Как сделать простейший разметочный рейсмус

Здравствуйте, уважаемые читатели и самоделкины!

Зачастую бывает нужно быстро и точно разметить среднюю линию на кромках деревянных заготовок. В данной статье Глен, автор YouTube канала «DIY Creators» расскажет Вам, как легко и быстро можно сделать специальный инструмент для решения этих задач, а именно — разметочный рейсмус.

При всей простоте изготовления, это — весьма функциональное приспособление.

Материалы , необходимые для самоделки. — Деревянный брусок — Саморезы по дереву, шканты — Столярный клей.

Инструменты , использованные автором. — Шуруповерт, сверла Форстнера — Кондуктор для отверстий под шканты, сверла с ограничителем — Универсальный разметочный рейсмус — F-струбцины, пластиковые пружинные зажимы — Металлические пружинные зажимы — Регулируемый угольник, металлическая линейка, карандаш. Процесс изготовления. Для этого понадобится небольшой деревянный брусок. Его длина должна быть минимум в два раза больше, чем предполагаемая толщина размечаемых деталей.

В данном случае мастер взял брусочек длиной около 25 см, и разметил на нем центр.

Затем на брусочке размечается две дополнительных точки, на расстоянии 1.5 дюйма от центра вдоль средней линии. В двух крайних будут крепиться шканты.

Согласно разметке, в этих двух точках высверливается пара глухих отверстий сверлом Форстнера диаметром 12 мм.

Для удобства сверления, заготовка фиксируется в струбцине или тисках.

Эти отверстия должны быть просверлены строго перпендикулярно поверхности заготовки. Обычно это делается при помощи сверлильного станка, или вот такого кондуктора.

Если же этого нет, то можно воспользоваться весьма простым приемом. Возьмите кусочек бруска, прочертите на нём прямую линию (перпендикулярную краю) при помощи угольника, и примените размеченную линию как ориентир для сверла. Держите брусок максимально выровненным вдоль горизонтальной линии на заготовке. Таким способом автор сверлит пилотное отверстие в центре заготовки для самореза.

При этом угольником обязательно проверяется угол, под которым шкант заходит в материал. Угол должен составлять 90 градусов.

На большинстве самодельных разметочных рейсмусов применяются обычные графитовые карандаши для нанесения разметки. В нашем случае вместо него будет использоваться острие самореза. На это у автора есть свои основания. Во-первых, такая конструкция более долговечная. Во-вторых, подкручивая шуруп, можно регулировать глубину посадки рейсмуса и глубину самой метки.

Рейсмус прикладывается к заготовке, и разворачивается до тех пор, пока оба шканта не упрутся в края детали. Острие самореза автоматически окажется строго посередине кромки.

При желании можно увеличить вылет острия, однако чем глубже предполагается сделать линию, тем большее усилие потребуется приложить, чтобы протянуть резец рейсмуса по заготовке.

Благодарю автора за простой способ изготовления разметочного рейсмуса.

Всем хорошего настроения, крепкого здоровья, и интересных идей! Подписывайтесь на телеграм-канал

сайта, чтобы не пропустить новые статьи. Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать станок для рейсмуса собственноручно – пошаговая инструкция

В условиях, когда нет возможности приобрести многофункциональный агрегат, обычно прибегают к необходимости изготовления рейсмусовых станков по дереву своими руками. Но даже выполненные в домашних условиях, они прекрасно соответствуют заданным параметрам. Таким образом, в домашнем обиходе самодельный рейсмусный станок используется крайне редко и вместо него стараются задействовать стандартный механизм.

Если денег совсем мало, то лучшим вариантом является сделать агрегат на основе электрического рубанка. Для воплощения этого действа используют следующие запчасти:

  1. Становая часть. Она производится из металлического сплава с шириной не менее 40-60 мм. При этом важный момент составляет использование прутьев-шестигранников с распорными втулками.
  2. Протяженные валики. В данном случае сгодятся также каучуковые валики из стиральной машины, бывшей в использовании. Обязательное требование: растачивать для подшипников и фиксировать механизм на осях. Длина осей зависит только от длины поверхности рабочего стола. Наилучший диаметр – не более 20 мм.
  3. Для производства рабочего стола используют кусковую фанеру. Ее покрывают листом из цинка, минимальная толщина – 1 мм, но перед работой доску обязательно покрывают средством противозащиты.
  4. Покрытие, используемое для защиты рабочего стола, обычно имеет не более 1-2 мм в толщину и фиксируется в нижней части профильного уголка.

Большинство рубанков, произведенных в фабрично-заводских условиях, располагают специальной поддерживающей пластиной. Таким образом, для того чтобы прикрепить ее к основанию станка для рейсмуса, не стоит сильно затрудняться.

Нижняя часть пластины обязательно оснащается уголком, она обладает длиной как минимум 5 мм. Для грамотного регулирования самоделки необходимо прибегнуть к оси с винтовой поверхностью, но имеют место и другие возможности оснастки.

Для производства рейсмусового станка подобного рода придется выложиться по финансам:

  • Около 10 тысяч рублей нужно потратить на электрорубанок, купленный в специализированном центре.
  • Около 3 тысяч придется выложить на металлический профиль.
  • Другая мелочь, а также подшипники и шпильки встанут еще в 3 тысячи.

Важно понимать, что мощность механизма зависит только от составляющих электрического рубящего инструмента. Но данная конструкция далеко не безопасна, в ней не имеется каких-либо устройств, которые бы заблокировали задний ход заготовки под воздействием работ

Если из доски полетят осколки и стружка, то вас сможет уберечь только экранный жестяной ползунок, имеющий не более 3 мм в толщину.

Для бюджетных покупателей предусматриваются следующие модели агрегатов:

  1. Универсальный механический рейсмус-агрегат ББК 5906 стоимостью от 14 000 рублей. Его основные функции: циркулирование и фугование односторонним рейсмусом. Приводная мощность не более 2 кВт, режущий вал вращается со скоростью около 8000 оборотов в минуту. Проникновение за один проход – 3 мм.
  2. Деревообрабатывающий агрегат с рейсмусовой насадкой за номером ББК 5904. Ориентировочная стоимость – 20 000-24 000 рублей. Оснащен более мощным двигателем с электрическим приводом.

Устройство запросто может заменить многие составляющие:

  • фрезерный механизм;
  • пилу для торцовки;
  • пилу для циркуляции;
  • фуганочный механизм;
  • станок для шлифования.

Для промышленного производства выше перечисленные станки не годятся, лучший выбор – это модель Стомана ДМС-41. Средняя цена не менее 220 000 рублей. Чаще всего данный агрегат используют в цехах для обработки дерева.

Эта модель имеет в своей структуре вал с четырьмя валами, средний диаметр не менее 1 дм. За минуту развивает скорость до 5000 оборотов. Встроенный привод собирает мощность до 3 кВт. ДМС-41 и его аналоги с легкостью обрабатывают заготовки толщиной 4-220 мм. Устройство снимает с изделия не менее 4 мм его поверхности.

Видео: рейсмус своими руками.

Критерии выбора

Перед тем как выбрать фуговально-рейсмусовый станок, обратитесь к некоторым рекомендациям, которые помогут вам не ошибиться перед покупкой

В первую очередь обращайте свое внимание на надежность конструкции и материалы изготовления. Они должны быть соответствующего качества, не допускаются люфт или пошатывания элементов станка

Фиксация плотная, все настроено аккуратно и максимально точно – таковы требования к хорошему оборудованию.

Инструкция к станку должна быть понятной, чтобы в случае недопонимания со стороны пользователя он мог обратиться к надежному источнику информации.

Что касается моделей, то не стоит всегда полагаться лишь на бренд. Это может иметь смысл при покупке профессионального оборудования от компании, которая себя зарекомендовала как надежную и действительно высококачественную. Недорогой сегмент, например, имеет немало хороших представителей от не самых известных компаний, но от этого техника не становится хуже.

Общие понятия

Рейсмусовый станок — это специальный станок для гладкого выравнивания древесной поверхности.

Это оборудование выполняет строгальные действия, которые называются рейсмусованием. Именно в честь такого действия станок и получил своё название. В свою очередь, перед строганием древесной плоскости, она должна быть идеально ровной. Такого результата добиваются с помощью фуговального станка, который выравнивает горизонталь на дереве. Однако, эта работа считается черновой.

Предназначение

Реймусное оборудование имеет своё предназначение во многих отраслях, где используется древесина. С его помощью обрабатываются различные щиты, бруски, доски. Достигается идеальный результат по всем плоскостям изделия.

К примеру, если взять деревянный брус, то он будет, по окончании строгальных действий, очень гладким со всех четырёх сторон. Рейсмусы, в частности производственные, имеют такое свойство, как обработка больших площадей и количества досок, имеющих большую ширину.

Самодельные рейсмусы достаточно мало весят. Это обеспечивает их бес проблемную транспортировку. На самодельных станках намного проще регулировать толщину стружки, снимаемой при обработке.

Разновидность оборудования

Рейсмусовое оборудование различают по следующим критериям, а именно по количеству ножей на режущем вале:


Односторонний.

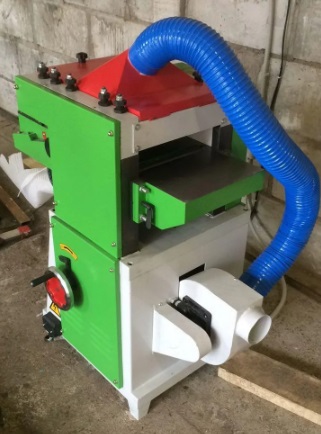

Рейсмус односторонний

Такой станок является самым простым и имеет на основном вале всего — лишь один нож.

Также, односторонний рейсмусовый станок, считается бюджетным вариантом и предназначен для домашних работ.

За счёт одного ножа, он способен обрабатывать только одну сторону изделия.


Двухсторонний

Рейсмус двухсторонний

Это оборудование имеет в своей конструкции два вала с ножами, расположенными параллельно друг другу.

Этот модуль считается более производительным.

Имеет автоматизированную подачу древесной заготовки.


Профессианальный рейсмусовый станок

Рейсмус особый

Такие станки имеют в своей конструкции от трёх валов с ножами и более.

Предназначен этот рейсмус уже для профессиональной обработки дерева, а также имеет возможность производить детали в большом объёме..

Ценовая категория этого оборудования колеблется от 35 тысяч до 100 тысяч рублей. Однако если станки созданы по последнему слову техники, то цена, соответствующе, будет довольно высокой. Поэтому проще всего, а также дешевле будет создать собственноручный проект.

Совет: Если ваш бюджет позволяет купить заводскую установку, то нужно выбирать самый лучший. Однако, если бюджет скуден, то попытайтесь создать аналог. Это сэкономит ваше время и деньги.

Помимо ножевого различия, рейсмусы различаются также по сфере применения

Бюджетно — бытовой

С их помощью, есть возможность добиться неплохой производительности. Отличается доступной ценовой категорией, малыми габаритами. Приобретя данный станок, вы с легкостью сможете построить свой собственный дом.

Комбинированный

Ограничен малым объёмом работ, малой ценой. Предназначен он преимущественно для бытовых целей. Во многих домашних целях этого оборудования вполне достаточно.

Полупрофессиональные

Получили широкое применение в столярных мастерских. Такое оборудование способно производить внушительные объёмы готовых изделий.

Профессиональные рейсмусы

В связи с тем, что такое оборудование более мощное, чем его меньшие собратья, оно способно производить огромные объёмы мебельных заготовок и комплектующих. Применяются они на деревообрабатывающих заводах.

Промышленные модули

Используются только на лесопилках, на предприятиях занимающихся добычей и обработкой древесины. Такие станки имеют огромные габариты, мощность, поэтому использование их в быту будет нецелесообразно.

Топ лучших станков премиального класса

Proma HP 410B

Это эффективное устройство, которое позволяет придать заготовке чистую и правильную форму. Станок отличается качественной оснасткой и способен работать на протяжении длительного периода. При помощи этого оборудования оператор может выполнять различные операции с максимальной производительностью. Изделие отличается качественным корпусом, который выполнен из чугуна. Это гарантирует высокую надежность на длительный период.

станок Proma HP 410B

Достоинства:

  • высокая эффективность;
  • удобная работа;
  • прочный корпус;
  • практичные габариты рабочей поверхности;
  • долговечность;
  • простое управление;
  • не требует длительного обслуживания.

Недостатки:

не выявлены.

JET JPT-410HH 10000296T

Это популярный продукт, который активно используется на крупном производстве. Изделие отличается качественным исполнением и высоким сроком службы. Электрический двигатель работает плавно и безотказно. Чтобы он не выключился в неподходящий момент предусмотрена защита от перегрева. Потребляемая мощность составляет 4500 Вт. Количество ножей – 72 шт., что позволяет проводить различные операции за один проход. Предельная глубина строгания – 3.5 мм.

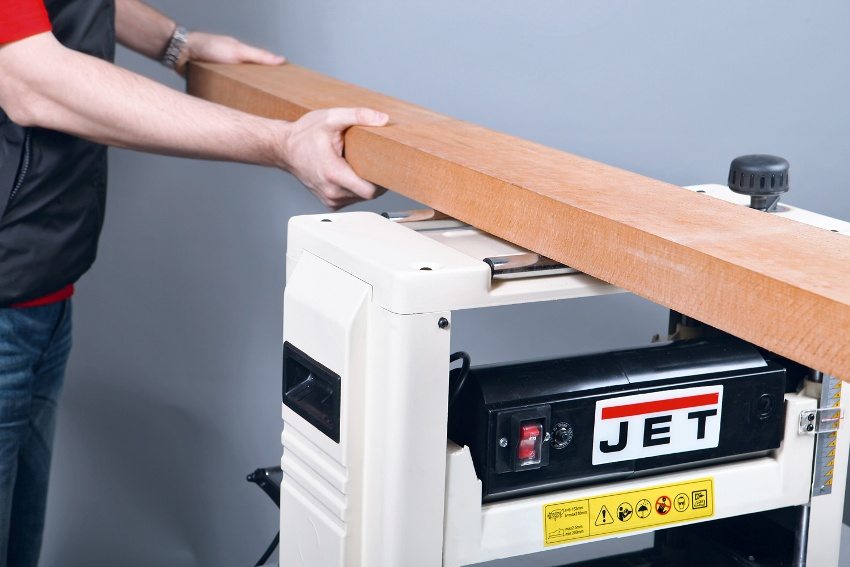

станок JET JPT-410HH 10000296T

Достоинства:

  • аварийная остановка происходит за 2-3 секунды;
  • чистота рабочей зоны;
  • справляется с большими заготовками;
  • мощный электрический двигатель;
  • экономичность;
  • безопасность эксплуатации;
  • удобный в работе.

Недостатки:

не выявлены.

Robland NXSD 310

Это эффективный аппарат, который разработан для небольших и крупных заготовок. При помощи этого устройства можно выполнять строгание за небольшой промежуток времени. В модели установлено 3 острых ножа, которые моментально удаляют ненужные слои. Максимальная глубина строгания составляет 4 мм. Масса конструкции – 280 кг. Управление осуществляется посредством 2 кнопок. Заготовки подаются автоматически.

станок Robland NXSD 310

Достоинства:

  • регулируемое ограждение вала;
  • долговечность;
  • прочный корпус;
  • качественные ножи;
  • точная настройка столов;
  • высокая производительность.

Недостатки:

не обнаружены.

Устройство и технические характеристики рейсмусовых бытовых станков

Корпус деревообрабатывающего станка всегда изготовлен из чугуна и имеет четыре опорные ножки. Для того чтобы рабочая поверхность имела возможность перемещаться по вертикали, в боковых частях установлены специальные подъемные винты. В современных моделях регулировать высоту стола можно при помощи маховика, а в более простых или устаревших устройствах может перемещаться только двигатель. Стол при этом остается неподвижным.

В процессе работы болванка расположена в горизонтальной плоскости рабочего стола и при необходимости удерживается специальными валиками. Её продвижение происходит за счет автоматического механизма или боковых валиков, которые крутятся одновременно с валом, таким образом, продвигая болванку. Для того чтобы обеспечить лучшее сцепление с полимерными материалами, поверхность валика прорезинена.

Подача деревянного элемента в станок происходит вручную или автоматически

Среди наиболее распространенных и востребованных улучшений таких станков можно отметить именно возможность удлинения рабочей поверхности, а также регулировку её высоты. Эти параметры определяют возможность обработки досок различных размеров.

Лучшие рейсмусовые станки по дереву

Простая, надежная конструкция – главное достоинство классического рейсмусового станка. Оборудование предназначено для строгания поверхности и комплектуется практичными режущими элементами, рассчитанными на большой объем работы. Выпускаются любительские и профессиональные модели. Наши эксперты протестировали 7 популярных марок и остановили свой выбор на 3 рейсмусах, укомплектованных надежными двигателями и столами с безупречной геометрией поверхности.

Gigant TPJ-320-1600

Легкий рейсмусовый станок по дереву для домашней мастерской с двигателем 1,6 кВт, работающим от бытовой электросети 220 В. Несмотря на небольшую мощность, электромотор вращает строгальный вал с высокой скоростью 9000 об/мин. Доска протягивается со скоростью 5 м/мин, что обеспечивает высокую производительность. Размер портала позволяет работать с доской, шириной 31,8 см и толщиной 15 см.

Вес оборудования 30 кг, обеспечивает мобильность при транспортировке и достаточную устойчивость на любой поверхности. Для переноски предусмотрены эргономичные рукоятки. Вал комплектуется двумя ножами из конструкционной стали, которые обеспечивают глубину строгания 3 мм. Идеальная геометрия поверхности рабочего стола обеспечивает простую подачу, что положительно влияет на качество готового изделия.

Достоинства:

  • Удобная рукоятка для изменения высоты режущей головки;
  • Возможность подключения пылесоса;
  • Хорошая комплектация;
  • Планка настройки ножа;
  • Низкая цена.

Недостатки:

Высокий уровень шума.

Деревообрабатывающий станок разрабатывался для домашней мастерской. Оборудование не рассчитано на бесперебойную работу в течение нескольких часов, но с небольшим отдыхом каждые полчаса легко справляется с несколькими кубами древесины

Основное внимание разработчики уделили простоте юстировки: настроить работу с высокой точностью может любой новичок

Patriot TP 330

Компактный рейсмусовый станок для дома с двигателем 2 кВт, который вращает вал со скоростью 8000 об/мин. Электропитание от бытовой электросети 220В. Вал укомплектован двумя режущими элементами из конструкционной стали, которые обеспечивают глубину строгания в 3 мм. На передней панели станка расположена мерная шкала для выполнения высокоточных операций.

Строгальная машина имеет небольшой вес – 29 кг. Это упрощает переноску и транспортировку. Тяжелая станина снижает уровень вибрации, а наличие отверстий в основании позволяет быстро и надежно закрепить оборудование на опоре. Размеры портала допускают обработку доски шириной 33 см и толщиной 16 см. Высокая мощность двигателя для своего класса делает возможной работу с древесиной твердых пород.

Достоинства:

  • Система быстрой остановки двигателя для обеспечения безопасности работы;
  • Скорость подачи детали 6 м/мин;
  • Минимальная толщина обрабатываемой доски 5 мм;
  • Быстрая настройка;
  • Устойчивый к перегрузкам электродвигатель.

Недостатки:

Нет запасных ножей в комплекте.

Metabo DH 330 0200033000

Переносной рейсмусовый станок по дереву с электродвигателем мощностью 1,8 кВт. Особенность – высокая скорость вращения вала – 9800 об/мин и оперативная подача заготовки – 7 м/мин. Технические характеристики гарантируют высокое качество строгания поверхности. Портал рассчитан на обработку доски шириной 33 см и толщиной 15,2 см.

Большой рейсмусовый стол из литого алюминия обеспечивает высокий уровень комфорта во время работы. Два ножа HSS с глубиной строгания до 3 мм изготовлены из стали с содержанием вольфрама 18% и могут использоваться для работы с твердыми сортами дерева. Вес рейсмуса 38 кг делает его устойчивым, помогает снизить вибрацию и не доставляет проблем при транспортировке.

Достоинства:

  • Точная регулировка глубины строгания;
  • Покрытие стола из легированной стали;
  • Хорошая система безопасности;
  • Патрубок для подключения пылесоса;
  • Простое обслуживание.

Недостатки:

  • Завышенная цена;
  • Дорогие ножи.

Делаем токарный станок по дереву своими руками

Конструкция примитивная, но абсолютно работоспособная. И главное – эскиз дает представление о том, как именно должен выглядеть станок. Составные части:

Станина токарного станка по дереву

Представляет собой горизонтальную рамную конструкцию, на которой расположены все остальные части агрегата.

Важно! Токарный станок обязательно должен быть цельным. Поэтому нельзя крепить составные части обособлено

При работе, аппарат вибрирует (из-за асимметрии заготовки). Все части должны работать синхронно, иначе деталь может войти в резонанс и вырваться из крепежа.

Самодельный токарный станок по дереву с надежной станиной. Подробное руководство как сделать своими руками.

Рама может устанавливаться на верстак (настольный вариант), или иметь собственные опоры (ножки). Важным элементом станины является продольная направляющая, рельса (или иное приспособление), для перемещения отдельных элементов (задняя бабка вдоль, подручник поперек оси вращения).

Подручник токарного станка

Является опорой для режущего инструмента. Эта конструкция наиболее критична с точки зрения безопасности оператора. Если заготовка выскочит из фиксаторов – она просто упадет. А если по причине ненадежного подручника из рук вырвется резец – травмы не избежать. Изготавливая кронштейн для подручника, желательно предусмотреть не только горизонтальное перемещение, но и поворот вокруг оси крепления. Перемещение по вертикали не требуется, разве что небольшая регулировка. Плоскость опоры должна быть в одном горизонте с осью вращения заготовки.

Привод станка

Собственно, двигатель, вращающий заготовку. Самый простой вариант – прямая передача. Непосредственно на вал мотора закрепляется шпиндель, никаких передаточных устройств не предусмотрено. Преимущество – простота конструкции, не нужно искать дополнительных деталей. К тому же, размещенный непосредственно на станине двигатель, экономит место. Недостатки тоже имеются.

Во-первых, – невозможно регулировать скорость (разве только вы нашли мотор с регулятором). Во-вторых, – на вал будет постоянно действовать нагрузка. Помимо вредных вибраций, подшипники будут изнашиваться неравномерно. Электродвигатели оснащены обычными, т.н. беговыми подшипниками. Они не рассчитаны на продольную нагрузку.

Однако при обработке заготовок среднего и крупного размера, нагрузки на вал могут быть критичными. Поэтому целесообразно предусмотреть для шпинделя отдельный узел (конструкция именуется передней бабкой), а крутящий момент подать с помощью шкивов и ременной передачи.

Да, это создает дополнительные сложности в конструкции, но они перекрываются преимуществами: во-первых, двигатель работает в щадящем режиме, во-вторых, с помощью набора шкивов можно регулировать скорость без потери мощности.
Важно! Любой регулятор скорости (читай питающего напряжения) приводит к потерям крутящего момента мотора.

Шпиндель токарного станка по дереву. Фиксирующий элемент, передающий крутящий момент на заготовку

Может быть простым упором с зубьями от проскальзывания, или иметь фиксирующие винтовые зажимы (конструкция называется планшайба).

Задняя бабка станка

Устройство, поддерживающее заготовку на воображаемой оси вращения. Это может быть простой болт с конусной заточкой (правда в точке крепления будет высокое трение). Или же упор может быть выполнен на опорном подшипнике.

Тогда и заготовка целее будет, и вращение более плавное.

При желании можно найти готовую деталь от списанного токарного станка.

Важно! Центры передней и задней бабки, а также плоскость подручника должны совпадать. В противном случае обработка заготовки будет невозможна

В идеале, самодельный токарный станок по дереву должен выглядеть так: Только надо обеспечить устойчивость, поскольку боковое усилие при обработке может быть высоким, и станок можно опрокинуть.

Простой токарный станок по дереву из швеллера и электродвиггателя, смотрите подробности в этом видео.

Если вы будете работать на верстаке – станина прикручивается к столешнице. Тогда ножки не понадобятся. Можно вообще обойтись без рамы – тогда все элементы раз и навсегда прикручиваются к верстаку, и более не перемещаются.

Это интересно: Как проверить мультиметром транзистор — испытание различных типов устройств
