Настольный токарный станок

Карусельные станки

Токарно-карусельные станки обычно применяют для обработки концентрических деталей с большими габаритами и массой, установка и закрепление которых на вертикальных планшайбах и в патронах горизонтальных токарных станков затруднены или невозможны. Пример такой детали показан на рис. 11.18.

Рис. 11.18.Обработка вагонного колеса на карусельном станке:1

– колесо;2 – приспособление;3 – планшайба

Обрабатываемая деталь крепится к планшайбе с помощью болтов, скоб или угольников.

На токарно-карусельных станках планшайба совершает вращательное главное движение вокруг вертикальной оси с частотой в пределах 1,6–80 мин-1. Движение подачи сообщается инструменту.

Станки выпускают двух разновидностей: одностоечные (см. рис. 11.15, а)

– с диаметром планшайбы до 1,6 м и двухстоечные (см. рис. 11.15,б), на которых можно обрабатывать детали диаметром до 24 м. Станками управляют с пульта управления.

Используя токарный станок одной из современных моделей, можно выполнять достаточно большой перечень технологических операций по обработке металла. Но преимущественно на таком оборудовании выполняют обработку наружных и внутренних поверхностей заготовок, имеющих цилиндрическую, коническую и фасонную конфигурацию.

Современный токарный станок

Токарные станки компании “Зенитек”

Токарные станки немецкого производителя “Зенитек” отличаются повышенной надежностью и комфортом использования. При этом детали очень удобно крепятся в бабке и легко регулируются. Показатель поперечной подачи довольно высокий и составляет в среднем 1 мм. Габариты моделей имеются разнообразные, поэтому подобрать подходящий вариант не сложно. Максимальный размер резца устройства доходит до 25 мм. При этом диаметр обточки составляет 400 мм. Потребляемая мощность находится на уровне 7.5 кВт. Дополнительно следует отметить высокую пиноль задней бабки. Благодаря этому диапазон скоростей довольно высок.

Полезные советы

  • При покупке б/у мини-станка следует проверить всю имеющуюся на него документацию. Если продавец ее представить не может, лучше отказаться от покупки даже при условии, что цену за нее просят минимальную. Почему? В случае поломки возникнут большие сложности в определении спецификации необходимой детали, а без этого ее заказать у производителя (или дилера) невозможно. Придется искать ее самому, по образцу. А если она довольно массивная, как быть?
  • Бывший в употреблении токарный станок нужно обязательно проверять на работоспособность еще перед приобретением. Дело не в том, включается он или нет, вращается ли шпиндель равномерно, без рывков. Главное – точность обработки, величина погрешности. Возможно, что у некоторых деталей уже запредельная выработка, и тогда в ремонт придется вложить столько, что это будет, возможно, соизмеримо с приобретением нового изделия.

Особенности и преимущества настольных станков

 Мини токарный станок, что логично, специально предназначен для того, чтобы на нем обрабатывались изделия небольшого размера. Как и на любом оборудовании токарной группы, на маленьком станке можно выполнять различные технологические операции по металлу: обтачивание деталей цилиндрической и конической формы, подрезку их торцов, шлифование, сверление, развертывание отверстий, нарезание наружной и внутренней резьбы и др.

Несмотря на то, что обработка на таких агрегатах выполняется со значительно меньшей скоростью, чем на полноразмерных устройствах, качество готовых изделий от этого нисколько не страдает. Особенно высоким их качество будет в том случае, если токарный мини-станок управляется системой ЧПУ.

Небольшие модели токарных станков по металлу, управлять которыми очень просто, используются не только для оснащения домашних мастерских, где с их помощью появляется возможность изготовить множество изделий или довести качество готовых до требуемого уровня. Такими агрегатами не менее успешно оснащаются небольшие цеха, мастерские по ремонту транспортных средств. Еще со времен СССР подобными станками оснащались школы и технические учебные заведения, где с их помощью молодых людей обучали азам профессии токаря.

Среди достоинств, которыми обладает малогабаритный токарный станок, наиболее значимыми являются:

  • использование для питания такого станка бытовой электрической сети с напряжением 220 В;
  •  возможность адаптации подобного устройства для того, чтобы подключать его к трехфазной сети;
  • низкое энергопотребление;
  • надежность, позволяющая успешно эксплуатировать такой микротокарный станок при условии правильного технического обслуживания не один десяток лет;
  • доступная стоимость (позволить себе приобрести такое оборудование могут многие);
  • компактные размеры и небольшой вес, что дает возможность устанавливать такой токарный станок по металлу даже в условиях тесной мастерской или гаража;
  • возможность научиться работать на таком устройстве за короткий промежуток времени, при этом эксплуатация и техническое обслуживание станка не вызовет особых сложностей даже у начинающего токаря.

Важным преимуществом такого оборудования является еще и то, что его можно дополнительно оснащать различными приспособлениями, что дает возможность эффективно использовать на нем инструменты для выполнения фрезерования и сложного сверления заготовок. При помощи такой несложной доработки вы получаете в свое распоряжение уже настольный токарно-фрезерный станок, то есть универсальное оборудование, отличающееся широким функционалом.

Токарный станок по дереву Энкор 90740

Фото: market.yandex.ru

Токарный станок Энкор Корвет-74 90740 используется для проточки, шлифовки и полировки заготовок из дерева любой породы. Станок экономичен в плане электропотребления, эффективен. Плавная регулировка скоростей способствует тонкой настройке в зависимости от операции (черновая обработка, чистовая обработка, шлифовка). Массивная конструкция устойчиво стоит на четырех ножках, усиленных поперечными перекладинами.

Токарный станок по дереву Энкор 90740

Преимущества:

  • Комплектуется мощным асинхронным двигателем
  • Магнитный пускатель исключает самопроизвольный пуск станка после временного отключения электропитания
  • Ременная передача предохраняет двигатель от перегрузок
  • Плавная регулировка скорости вращения шпинделя с помощью вариатора
  • Возможность установки копировального устройства
  • Для обработки заготовок относительно большого диаметра и малой длины станок комплектуется планшайбой
  • Передняя бабка поворачивается для обработки больших диаметров не над станиной
  • Регулируемый резцедержатель
  • В стандартную комплектацию входит основание

#Топ 10

Читайте нас первыми — добавьте сайт в любимые источники.

Разновидности станков

На сегодняшний день существует множество типов токарных станков. Каждый из них отличается своими характеристиками, функциональными возможностями, системой управления и конструкцией.

Виды токарного оборудования:

Токарно-винторезные. Считаются самыми распространёнными станками. Используются для изготовления единичных деталей и серийного производства. С их помощью можно изготавливать резьбу с наружной и внутренней стороны заготовок, обтачивать цилиндрические и конусовидные заготовки, обрабатывать торцы. Винторезные модели позволяют мастеру создавать отверстия различного диаметра, проводить зенкеровку и развертку. При наличии копировального устройства появляется возможность создавать сложные контуры без фасонных резцов.
Сверлильные. Большая группа оборудования, к которой относится вертикальный токарный станок, радиальный, одношпиндельный, многошпиндельный и горизонтальный. С помощью таких машин сверлятся отверстия разного диаметра, создаётся резьба

При выборе сверлильных станков требуется уделять внимание ходу шпинделя, мощности электродвигателя, расстоянию от рабочего стола до патрона, максимальному диаметру создаваемых отверстий.
Расточные. Многофункциональное оборудование, которое позволяет создавать отверстия в заготовках, нарезать резьбу мечиками, создавать пазы на поверхности деталей, зенкеровать и растачивать отверстия

Для точной обработки используют алмазные расточные станки.
Шлифовальные. Станки, на которые устанавливаются диски со сменными шлифовальными кругами. С их помощью обрабатываются детали различной формы с наружной и внутренней стороны. Дополнительно можно разрезать заготовки, затачивать режущие инструменты. Качество обработки зависит от зернистости шлифовального круга. Крупной фракцией снимают грубые слои металла с заготовки. Мелкая фракция предназначена дли финишной шлифовки.
Притирочные. На рабочей части устанавливаются специальные притиры, на поверхности которых нанесён абразивный порошок.
Хонинговальные. На шпинделе таких станков закрепляется специальная головка (хонон), которая представляет собой бруски с нанесение абразивного порошка. Рабочая часть вращается и движется в двух направлениях, обрабатывая неподвижное отверстие в заготовке.
Зубообрабатывающие. На таком оборудовании устанавливается множество фасонных резцов.

Также нельзя забывать про резьбообрабатывающее и фрезерное оборудование. Они используются для обработки отверстий, нарезания резьбы, торцевания, создания деталей различной формы. В магазинах можно увидеть универсальные токарные станки с ЧПУ. Это универсальное оборудование, которое может выполнять различные задачи. После настройки программы оператором, система сама начинает работу.

Токарно-сверлильный станок

Лучшие производители

Производством токарных станков занимаются различные фирмы. Среди них можно выделить как наших, отечественных производителей, так и зарубежных.

Российские

Главное достоинства токарных станков российского производства – их доступная стоимость. У нас есть компании, многолетний опыт которых позволяет предоставлять на рынки металлообработки высококачественные изделия, вполне способные конкурировать с прославленными зарубежными компаниями.

Фирма-изготовительОписаниеДополнения
Домашний мастеркомпания, уже давно и успешно производящая станки для обработки металламодели отличаются высоким качеством и малой габаритностью, станки универсальны и могут заменить сразу несколько узкопрофильных агрегатов
Умелецтокарный станок от этой компании предназначен для универсальных работ, причем может обрабатывать как металл, так и древесину с пластикомтокарные станки этой марки выпускаются в двух вариациях:

оснащенные приводом подачи, устройством для фрезеровки и системой для обработки дерева (вариант предназначен для сверления и точения);

с отдачей суппорта в ручном режиме (эта модель способна только производить точильные работы)

Калибротличается расширенным модельным рядому компании хорошо развит центр диагностики и сервисного обслуживания , станки отличаются доступной ценой и длительной гарантией

Зарубежные

Не менее популярны токарные станки зарубежного исполнения. Такие модели давно и прочно завоевали статус одних их самых надежных и качественных.

ФирмаОписаниеДополнения
Optimumгерманский производитель предлагает большой ассортимент токарных станков, начиная от миниатюрных и заканчивая крупногабаритныминаиболее известные модели D250x550, D210x400 и D140x250, практически все модели от компании Optimum оснащены ЧПУ (числовое программное управление)
JETшвейцарская компания успешно заявляет о себе уже болен 50 лет, станки этого бренда славятся идеальной точностью обработки и высоким качествомсамые распространенные модели: BD-8A, BD-7 и BD-3, станки отличаются простотой в обслуживании и работе
Zenitechнемецкая компания, которая в основном выпускает крупногабаритные станки, но есть несколько моделей, предназначенных для домашнего использованиявсе токарные станки данного бренда отличается высоким уровнем качества и точности обработки, в компании хорошо развита и служба тех.поддержки клиентов
FDB MASCHINEN TURNERсовместная немецко-российская компания, выпускающая широкий ассортимент моделей станковстанки данного бренда обладают высокой ценовой политикой, но цену оправдывает исключительное качество устройств и длительная гарантия

Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

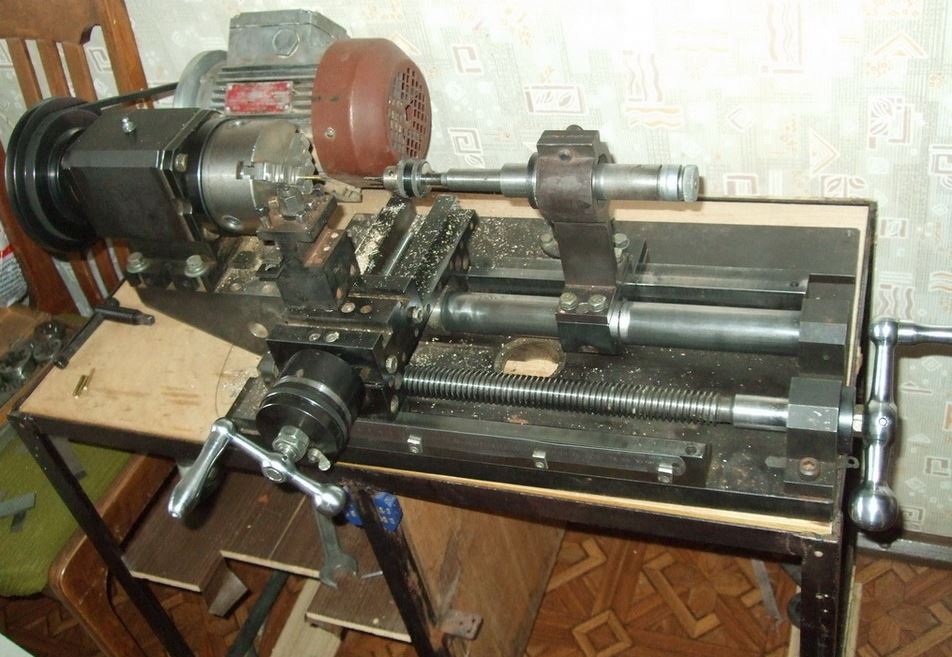

Еще один вариант самодельного станка (нажмите для увеличения)

Общий вид
Передняя бабка
Суппорт и патрон

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

Разновидности

Выбор оборудования основывается на его предназначении и цели, для которой оно приобретается. Перед совершением покупки необходимо точно определиться, для каких целей оно будет использоваться. По назначению все токарные агрегаты делятся на три главных, основных разновидности:

Настольные

Настольные устройства, которые используются в домашних условиях, имеют основное отличие по размеру, а значит и массе. Их самый маленький вес равняется 13 килограммам, а максимальный не должен быть выше 100 килограммов. Данный вид станков применяется для того, чтобы обрабатывать металлические детали небольших размеров.

Используя этот аппарат, можно совершить такие операции:

  1. Обточить детали в форме цилиндра или конуса.
  2. Подрезать торцы деталей.
  3. Отшлифовать готовое изделие.
  4. Сделать отверстие в детали путём сверления.
  5. Расширить отверстие.
  6. Нанести резьбу и наружную, и внутреннюю.

Важно!

На домашнем токарном станке обрабатывать детали с той же скоростью, что и на профессиональном оборудовании, не получится. Но готовое изделие получится таким же качественным. Особенно это будет заметно, если работа агрегата регулируется при помощи системы числового программного управления.

Подобные токарные станки по металлу имеют множество областей, где их применяют. В частности, их используют в маленьких цехах, а не только в домашних условиях. Также в мастерских по ремонту автомобилей.

Универсальные

Во второй половине 20-го века технологии позволили отказаться от узкопрофильных специальных станков и перейти к использованию аппарата, обладающего способностью справляться со многими задачами одновременно. Универсальные станки способны выполнять больше, чем одну операцию одновременно.

Двумя главными параметрами являются наибольший диаметр детали, которая поддаётся обработке, над станиной и также у них наибольшее расстояние между вращающимися центрами. Эти два основных параметра, которые устанавливают максимальные габариты деталей. Универсальные станки отличаются простотой в использовании и неприхотливостью в уходе.

Важно!

В отличие от подобных моделей с ЧПУ универсальные станки можно купить по довольно низкой цене.

Школьные

Токарный станок данного вида является для многих настоящей находкой, так как использовать это оборудование легко и научиться работать на нём может практически каждый. Используя его, можно легко обработать элементы любой формы, включая коническую и цилиндрическую, без проблем можно нарезать резьбу и даже, если понадобится, сделать закатку, шлифовку и затачивание инструментов.

При этом можно обрабатывать не только металл, но и пластик, и дерево. Купив дополнительные устройства, можно расширить возможности аппарата. Например, нарезать зубья, сделать фрезерование. На этом станке можно выполнить обработку колёсных пар, муфт и других сложных элементов.

Тем не менее, возможности учебного станка имеют ограничения, но это никак не влияет на его спрос. С его помощью можно сделать набор стандартных операций. Учебный станок компактный и негабаритный, поэтому для его размещения не нужно большое помещение, будет достаточно гаража или небольшого школьного класса.

Токарно-винторезные

Самым популярным по спросу является токарно-винторезный станок. Станки такого вида применяются для проведения точения и многих других операций. На таком станке можно обрабатывать изделия массой до 10 тонн, а расстояние между центрами может варьироваться в пределах 8 метров.

Выбор подходящей модели для домашней мастерской

Подбор настольного токарного станка – дело ответственное. Избежать проблем, возникающих в процессе эксплуатации приобретенного оборудования, помогут следующие рекомендации.

  • Перед покупкой требуется сопоставить количество необходимых функций со стандартными возможностями станка. Возможно, придется приобретать дополнительные комплектующие детали и инструменты.
  • Немаловажным пунктом является сопоставление размеров и формы заготовок, диаметра их обточек. От данных параметров зависит расстояние до суппорта.
  • Рекомендуется учитывать совпадение требуемой точности предполагаемых операций с функциональными возможностями устройства.
  • Учитываются планируемые масштабы работ и частота их проведения.

Одним из важных пунктов при подборе настольного станка является изучение конструкционных особенностей, позволяющих установить дополнительные приспособления. Они могут не входить в стандартный комплект устройства. В таком случае требуемые узлы приобретаются отдельно по заказу клиента.

Технические характеристики

Выбор токарного станка не проводится без изучения ее технических характеристик. Значение имеют следующие параметры.

  • Вес и место расположения. Не стоит приобретать самый тяжелый станок. Это не гарантирует точность работ. В приоритете постоянное расположение оборудования. Если предполагаются частые перемещения с места на место, рекомендуются модели весом до 45 килограммов.
  • Рабочее напряжение. Помимо устройств с однофазной сетью, выпускаются станки, требующие напряжения в 380 B.
  • Мощность. Данный параметр зависит от того, какие материалы придется обрабатывать. Для решения большинства задач достаточно 400 Вт.
  • Скорость. От нее зависит оперативность выполняемых операций. Рекомендуется уточнить, с какой скоростью будет вращаться вал со шпинделем и можно ли её регулировать.
  • Наличие реверса шпинделя. Если нужно поменять сторону вращения детали не придется менять положение ремня.
  • Цена деления лимба подачи. Чем меньше деление шкалы, тем точнее проходит корректировка движение резца.
  • Расстояние между передней и задней бабкой. Данный параметр указывает, какая длина обрабатываемых деталей допускается на используемом устройстве.
  • Диаметр пиноли. Чем больше его величина, тем меньше вибрирует деталь во время работы.

Приобретение б/у оборудования

Сэкономить финансы поможет покупка станка б/у. Избежать проблем помогут следующие рекомендации:

Обязательно потребуйте техническую документацию, прилагаемую производителем

Если таковая отсутствует, лучше отказаться от покупки.
Проверьте работу станка и протестируйте его функциональные возможности во всех режимах.
Убедитесь в наличии комплектующих узлов, указанных в техническом паспорте.
Обратите внимание на люфты подвижных деталей. Зазоры должны соответствовать характеристикам, указанным производителем.
Проверьте вращение шпинделя

Убедитесь, что обработка ведется с точностью, заявленной в техническом документе.

5 Особенности выбора по ценовому предложению и б/у оборудования

К сожалению, отечественные производители токарного оборудования в основном ориентированы на производство станков промышленного применения. Так что сегодня в продаже, как правило, встречаются только импортные мини-установки. Из российских качественных можно отметить модели серий Корвет и Умелец.

Импортная модель серии «Умелец»

Гнаться за дорогим оборудованием не стоит – не всегда оно справляется с возложенными на него задачами лучше, чем более дешевое. Однако и приобретать такое, которое может буквально все, а стоит почти копейки, например, китайское, тоже не следует. Оно может выйти из строя уже спустя год, даже при не очень интенсивной эксплуатации. Перед приобретением следует детально изучить предложения различных продавцов, ознакомиться с отзывами купивших тот или иной станок, сравнить модели и на основании всей этой информации подобрать идеальный вариант.

Если на новое оборудование не хватает средств, можно приобрести б/у мини-установку по металлу. В этом случае обязательно надо придерживаться следующих рекомендаций. Надо проверить наличие всей технической документации на предлагаемый б/у агрегат по металлу. Какой именно – должно быть перечислено в паспорте или руководстве к станку. Если продавец не может ее представить в полном объеме, то от покупки лучше отказаться, так как, в случае поломки, будет очень сложно определить спецификацию поврежденной детали, а без этой информации заказать ее невозможно. Искать по образцу можно очень долго.

Мини-станочек по металлу б/у

Основные узлы, из которых состоит токарный станок по металлу

Любой токарный станок по металлу включает в себя основные конструктивные узлы и элементы.

Станина

Основной и самый крупный элемент, на котором крепятся все остальные детали. Это неподвижная деталь, представляющая собой две параллельные стенки, неподвижно соединенные между собой поперечинами. Станина имеет ножки-тумбы, в которых хранится инструмент.

Верхние рейки служат направляющими, по которым двигаются суппорт токарного станка и задняя бабка. Они могут быть плоского и призматического вида. Направляющие выполнены строго параллельно друг другу.

Передняя бабка

Эта деталь по-другому может называться шпиндельная бабка. Внутри нее находятся следующие детали:

  • шпиндель;
  • подшипники (два);
  • шкив;
  • коробка скоростей.

Передняя бабка поддерживает заготовку и придает ей вращение.

Шпиндель

Шпиндель является основной деталью передней бабки. Он представляет собой металлический вал конусообразной формы. В нем фиксируются различные инструменты, оправки и другие приспособления.

Шпиндель токарного станка, шейка и подшипники должны быть гладкими, чисто отшлифованными, без люфтов, потому что это влияет на качество расточки деталей. Шпиндель имеет резьбу, а в некоторых станках еще и специальную канавку для того, чтобы патрон самопроизвольно не открутился.

Механизм поперечной и продольной подачи

Суппорт может двигаться вдоль и поперек, благодаря механизму подачи. Направление задает трензель, находящийся в корпусе передней бабки. Снаружи станка есть рукоятки, которыми можно изменять направление и амплитуду движения суппорта.

Важно!

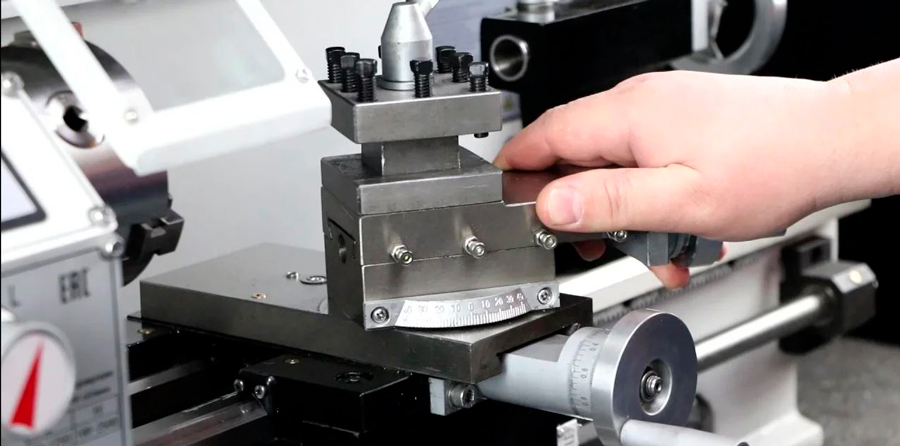

Суппорт

Суппорт – это характерный элемент любого токарного станка, с помощью которого осуществляется перемещение режущего инструмента в продольном, поперечном и наклонном направлении. Продольное движение по салазкам станины производит каретка, поперечное совершает верхняя часть суппорта. Резцедержатели (одно или многоместные) устанавливаются в верхнюю часть суппорта.

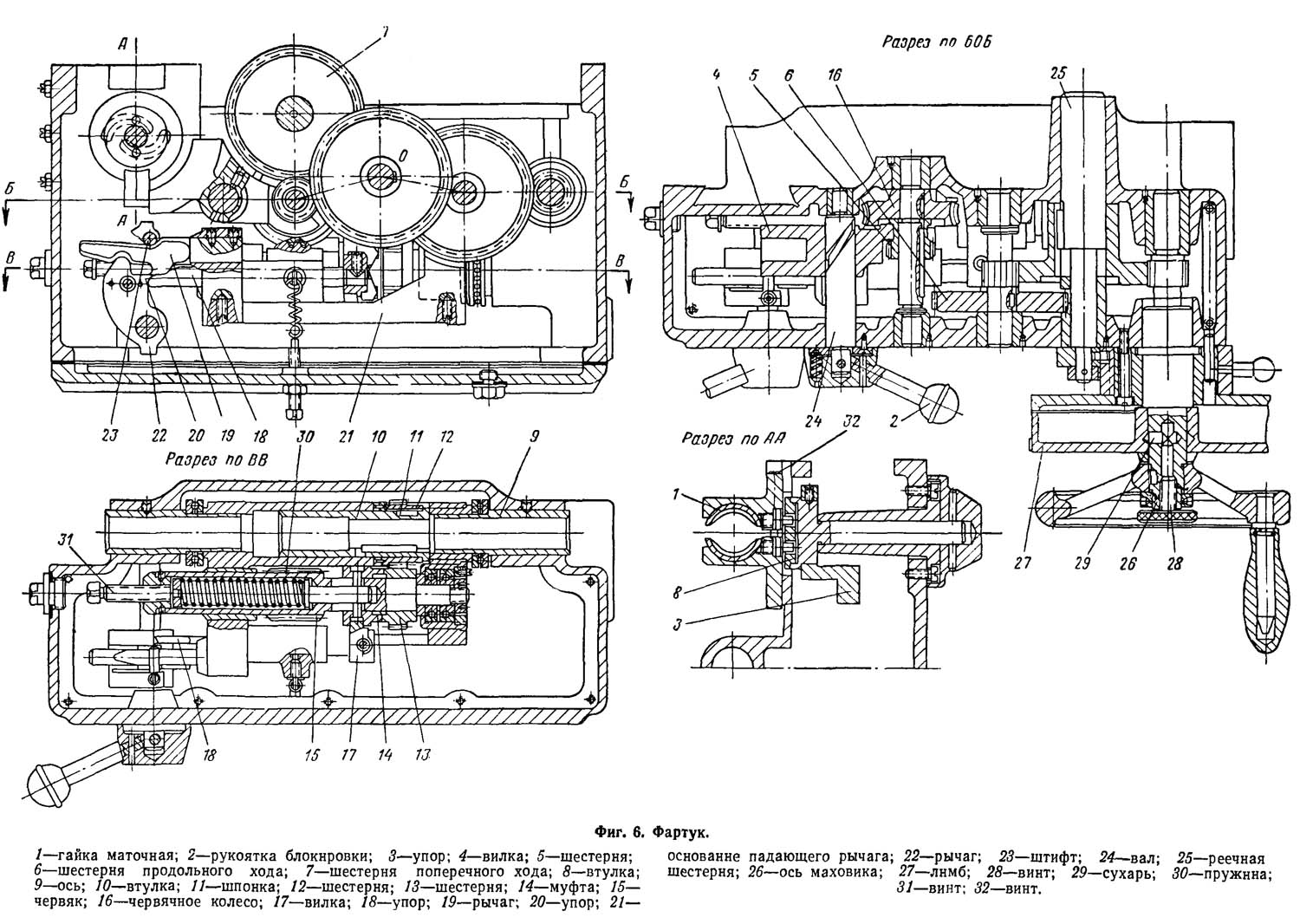

Фартук

За корпусом фартука находятся механизмы, связывающие суппорт с зубчатой рейкой и ходовым винтом. Управление фартуком вынесено на корпус станка, что упрощает регулировку хода суппорта.

Задняя бабка

В заднюю бабку закрепляется деталь на шпинделе, поэтому этот элемент подвижный. Деталь состоит из двух частей: нижней – плиты и верхней – держателя шпинделя. Задняя бабка токарного станка движется по станине и может быть зафиксирована в любом месте благодаря рычажной рукоятке. Конус задней бабки называется пиноль. В нем крепится инструмент или приспособление. Также задняя бабка служит второй опорой при обработке длинных деталей.

Каретка

Каретка предназначена для продольного движения суппорта по салазкам станины. От ее исправности зависит свободное движение этого элемента.

Вал

Вал вращения шпинделя имеет две ручки включения. При среднем положении ручек он выключен. Положение вверх – вал вращается против часовой стрелки (рабочее движение), положение вниз – вал вращается по часовой стрелке (обратное движение).
