Замена цепи на бензопиле partner

Соблюдение инструкции основа длительной работы механизма

Аннотация по эксплуатации прилагается к хоть какому инструменту, в особенности к такому сложному, как бензопила

Stihl 180. Перед первым пуском нужно изучить техническое управление. Это тем паче правильно, если у вас уже есть опыт работы с пилой Дружбы. Другая сборка, натяжение цепи, исходные условия и регулировка инструмента требуют подготовительных познаний. На форумах есть сообщения о том, что пилач при первом запуске вылил свечу, пару раз дернул стартером, необходимо:

Переведите рычаг в последнее положение;
Медлительно потяните стартер дважды;
Дернуть пару раз резко и стремительно.

Во избежание заморочек бензин необходимо отработать до конца, не оставляя бак закисать некоторое количество дней.

В аннотации по эксплуатации дается словесное определение маркировки на корпусе инструмента. Также есть описание деталей, порядок разборки бензопилы Stihl 100 восемьдесят для подмены узлов, заточки цепи.

Предупреждения о порядке работы с инвентарем завышенной угрозы, о неопасных приемах посодействуют избежать травм. Принципиально, при подмене цепи непременно инспектировать, рекомендовано ли это производителем. Несоответствие агрегатов может привести к поломке, несоблюдению критерий гарантийного обслуживания.

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

масляный бак расположенный, как правило, в картере двигателя.
Фильтрующий элемент, устанавливается в баке.
Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
Сердце системы – масляный насос.
Шестерня червячной передачи передающее усилие от двигателя на насос.
Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Как натянуть: установка режущего элемента бензопилы

Основные причины обвисшей цепи мы разобрали. О том, как установить цепь на бензопилу, рассказано пунктом выше. Теперь нужно правильно натянуть цепок, и проверить, не перетянут ли он.

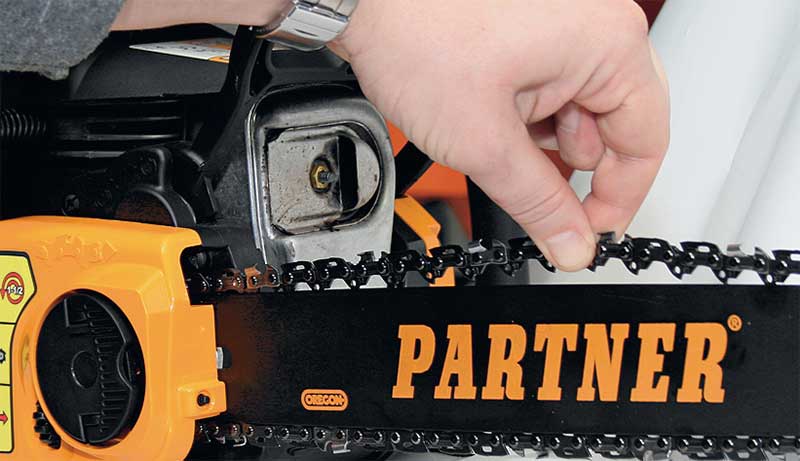

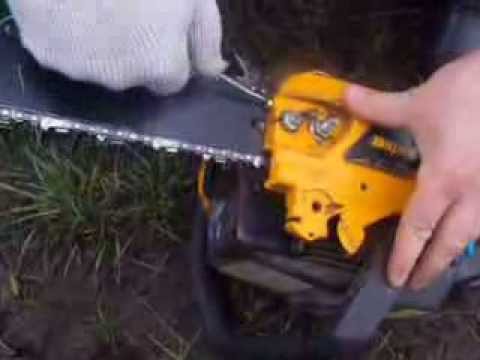

Натяжка цепи

Натянуть цепок можно двумя способами: быстрым и фронтальным. Лучше всего производить натяжку фронтальным способом.

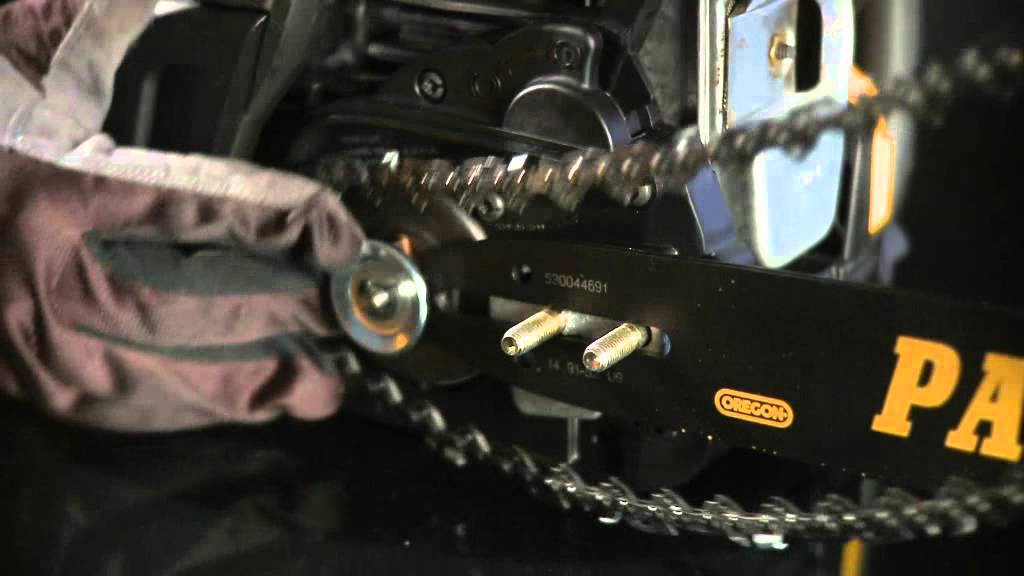

Если проводить фронтальную натяжку, то нужно отвинтить гайки, которые удерживают шину, и поднять ее за край. Специальным болтом, находящимся справа, нужно натянуть цепок до получения приемлемой натяжки, а потом поднять шину еще выше и зажать ее.

Важно! Стоит помнить, что натягивать можно только холодную цепь. Если натягивать перегретый после работы цепок, то после охлаждения он может лопнуть и повредить шину (по законам физики горячий металл всегда расширяется)

Если пользоваться методом быстрой натяжки, то сначала нужно поднять ручку барашковой гайки и ослабить ее. Потом винт натяжки цепи закрутить до упора по часовой стрелке. После чего вновь затянуть барашковую гайку и опустить ручку.

Проверка натяжки

Чтобы проверить натяжку цепи, нужно отключить тормозную систему пилы. Потом вручную провести цепок по шине, если он ходит плавно и не провисает, значит все нормально. Если же цепок ходит очень туго, то его нужно немного ослабить, потому что есть риск разрыва во время работы.

Чтобы облегчить ручной труд на приусадебном участке, многие огородники используют мотоблок или мини-трактор.

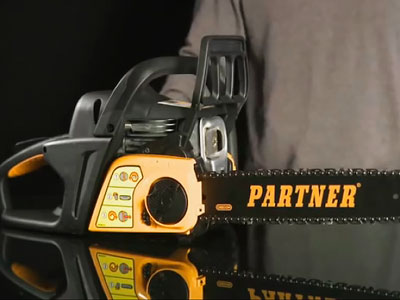

Устройство бензопилы Partner 350

Модель Partner в 350-й конфигурации выделяется отличным выбором компонентов и высоким качеством сборки. Основой садово-огородного инструмента является двухтактный 1-цилиндровый двигатель внутреннего сгорания, работающий на смеси бензина АИ-92 и моторного масла. Поршневая группа двигателя кованая и покрыта блестящим сплавом для продления срока эксплуатации двигателя внутреннего сгорания. Заводской двигатель включает фирменный фильтр CCS, который отличается способностью захватывать мелкие инородные частицы, не позволяя им попадать в топливо.

Бензопила

Partner триста пятьдесят отличается от своих коллег упрощенным запуском, что было достигнуто благодаря модифицированной самоочищающихся барабанной стартера, профессиональном топливному насосу и прочном электронном зажиганию. Для предварительной закачки использованного топлива в цилиндр модель оснащена грунтовкой.

Для безопасности оператора при работе рабочей бензопилы Partner оснастил садовый инструмент высококачественным инерционным тормозом, который мгновенно реагирует, когда гарнитура пилы прибивает гвоздь или любой другой посторонний предмет.

READ Как Пилить Ламинат Лобзиком

Лезвия пилы Partnerский металлический пруток и цепь. Их натягивают с помощью двух клавиш, не нужно снимать защитную крышку пластикового корпуса.

Одним из главных преимуществ бензопилы Partner триста пятьдесят является удобное расположение органов управления, необходимых для работы. Рычаг дроссельной заслонки, комбинированный выключатель и заводской кабель стартера расположены сзади инструмента, что значительно облегчает работу в тесных местах.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

забит воздушный фильтр;
затруднена подача топлива из бензобака в карбюратор;
забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Сборка Партнер 350

Для того чтобы правильно собрать Партнер 350, необходимо устанавливать все элементы в обратной последовательности снятию.

Если вы впервые столкнулись с ремонтом бензопилы Партнер 350, то при разборке укладывайте детали в том порядке, в котором они снимались. Это позволит не запутаться и не забыть установить какой-либо узел.

Важной особенностью сборки двигателя бензопилы Партнер 350 является то, что крышка картера устанавливается без прокладки. Вместо неё используется герметик красного цвета, который тонким слоем наносится на место установки картера

Перед тем как наносить герметик, необходимо обезжирит крышку картера и место её установки, для лучшего сцепления герметика.

Установка зазора маховика и катушки (регулировка зажигания)

В процессе сборки бензопилы Партнер 350, если на ней снимали не только маховик, но и катушку зажигания, между ними необходимо выставить зазор. Для этого сначала устанавливается маховик, затем на него укладывается кусочек от полуторалитровой пластиковой бутылки, а затем ставится катушка и фиксируется двумя крепежными винтами, при этом маховик должен быть повернут к катушке магнитными контактами.

После регулировки зазора провернуть маховик. Если он не задевает за контакты катушки, то зазор выставлен правильно.

Выявление и устранение очевидных неисправностей бензопилы.

Для определения причины, почему при запуске бензопила не заводится или глохнет, необходимо произвести дефектовку инструмента. Суть процедуры заключается в последовательном осмотре состояния и работы основных рабочих элементов двигателя пилы. На данном этапе проверяем:

Наличие искры на свече зажигания;
Подачу топлива;
Состояние фильтров;
Работу сапуна встроенного в топливную крышку глохнущего агрегата;
Функционирование выпускного канала.

Проверка искры на свече зажигания и устранение причин.

Первым этапом поиска причин того, почему бензиновая пила не заводится, является проверка искры на свече зажигания. Существует много факторов, влияющих на работу данного элемента. Однако основными на начальной стадии дефектовки инструмента являются:

Неправильная регулировка карбюратора;
Присутствие большего, чем положено, количества масла в бензине;
Засорение воздушного фильтра.

Все они способствуют образованию нагара на электродах свечи. В 50 случаях из 100, пилы не заводятся на холодную по причине отсутствия искры из-за отложений нагара на электродах и их коррозии. В результате происходит либо уменьшение зазора, либо его увеличение.

Проверка свечи зажигания у неработающей бензопилы

Проверить наличие искры довольно просто. Для этого потребуется:

Снять наконечник высоковольтного провода;
Выкрутить свечу;
Одеть наконечник обратно;
Прислонить свечу юбкой к цилиндру;
Произвести пуск стартером.

Если в момент запуска двигателя бензопилы между электродами наблюдается хорошая искра, то с узлом зажигания все в порядке. Если же ее нет, то стоит прочистить сам элемент и проверить зазор электродов. При необходимости с помощью специального щупа отрегулируйте расстояние между контактами.

Искры на свече зажигания может не быть и по иным причинам. Из основных неисправностей, влияющих на плохой запуск бензопилы и неустойчивую работу ДВС на холостом ходу, от которых инструмент может заглохнуть, можно отнести следующие:

Переполнение свечного канала топливом;
Отсутствие контакта между высоковольтной люлькой и наконечником свечи;
Выход из строя блока зажигания.

Как запустить холодную бензопилу, если свечной канал постоянно заливает бензином? Устранить проблему на время пуска инструмента, можно воспользовавшись следующим алгоритмом:

Выкрутить специальным ключом свечу;
Протереть ее чистой и сухой ветошью;
Просушить в течение 20…30 минут;
Удалить надфилем нагар и отрегулировать зазор между электродами;
Слить остатки топлива из свечного канала и просушить его;
Собрать все и попытаться завести механизм.

В случае с отсутствием искры при плохом контакте высоковольтной люльки с наконечником свечи необходимо проверить соединение. Проверку можно провести используя обычный тестер. При обнаружении дефекта и его устранении бензопила должна завестись без особых проблем.

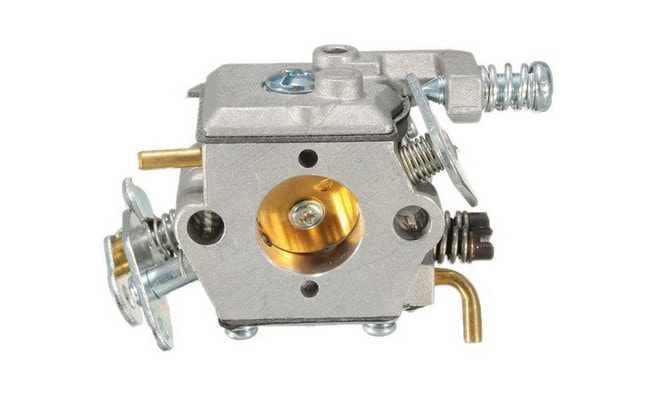

Как устроен карбюратор

Правильная регулировка возможна только в том случае, если заранее было изучено устройство карбюратора бензопилы и было проверено качество данной детали. Например, для инструмента Partner p350s производителем карбюратора является компания Walbro. Показателем качества в данном случае является маркировка WT-891.

Карбюратор бензопилы Партнер 371 или любой другой модели имеет классическое строение. Основными элементами являются:

топливный насос;
главная камера с мембраной;
дроссельная и воздушная заслонки;
винты (регулировки качества, количества и регулировки холостого хода).

Помимо этих деталей, в карбюраторе имеются технологические каналы, по которым и движется смесь бензина с маслом.

Принцип работы же заключается в следующем. Из картера в топливный насос подается импульс. С него и начинается работа карбюратора. После получения импульса топливная смесь направляется в главную камеру, поступая туда через игольчатый клапан, управление которым выполняется с помощью диафрагмы. Из главной камеры по технологическим каналам жидкость направляется в цилиндр, при этом количество жидкости можно самостоятельно регулировать с помощью дроссельной заслонки.

Дополнительно можно регулировать и пропускную способность технологических каналов. Для этой цели надо использовать винты качества и количества, которые работают по принципу задвижек.

Натяжные устройства

Как ни странно, но натяжитель цепи также может сломаться. Суть поломки состоит в том, что под металлической пластиной находятся шестерёнчатые валы, отвечающие за натяжку. При неправильном применении или перетяжке грани шестерёнка слизываются, и регулятор невозможно использовать по назначению. Устранить такое достаточно просто:

снимается пластинка;
удаляется сломанное устройство;
на его место ставиться новое;
всё собирается в обратном порядке.

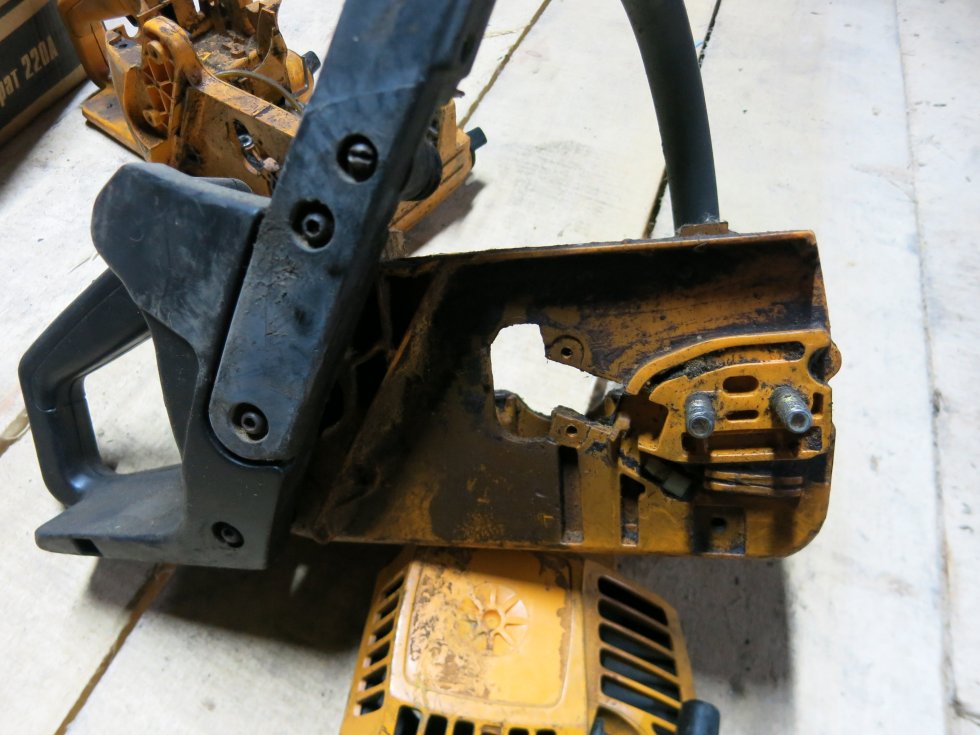

Натяжитель цепи бензопилы

Изделия для замены не являются дефицитом, и открыто продаются практически в любом строительном магазине.

Коротко о производителе

Торговая марка Partner начала свою историю уже больше 50 лет назад. В 1950 году свет увидела первая разработка – особая шведская пила «Be-Bo». Весь период 50-х данная пилка цепного типа стойко выдерживала конкуренцию и даже смогла стать одной из наиболее популярных во всей Европе. С помощью «Be-Bo» принялись улучшать процесс заготовки леса на территории Скандинавии.

Спустя несколько лет продукцию перевыпустили под названием Partner C6, а после этого дебютного выхода вся продукция данной компании выходила под брендом маркированным значкомPartner. Пиле был напророчен особый успех. Эта новинка просто всколыхнула весь мировой рынок! Сразу же после первых моделей последовал выпуск аналогов типа Partner R11 а также X21.

Вскоре ТМ получила новое название, известное по сей день во всем мире – это этом AB Partner.

В 60-е годы компания стремительно развивалась и увеличивала свое производство. Экспортные объемы росли не по дням, а по часам, и популярность бензопил достигала невиданных высот.

Начиная с 1961года данная организация начала производство двигателей к бензорезчикам и картингам. А спустя еще десятилетие, в 1971 году пришла в действие новая фабрика, что способствовало расширению модельного ряда продукции.

Мотокультиватор ПАРТНЕР

Начиная с1990года Рartner начал производство целого ряда садового оборудования бензинного типа, среди наименований продукции появились новые пилы цепного типа, газонокосилки, триммеры и т. д.

В 2006 году, когда компания Электролюкс, владеющая производством Partner с 1979 года, начала перепроизводство продукции на предприятии Husqvarna AB.

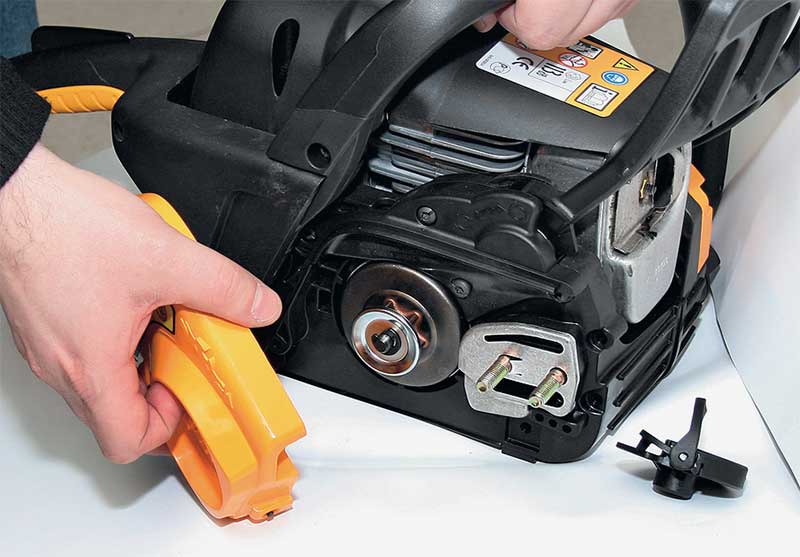

Замена сцепления

При замене сцепления не рекомендуем применять в качестве стопора металлические или пластмассовые предметы. Первые могут поцарапать цилиндр, вторые – замусорить его.

Центробежное сцепление бензопилы

Разбираем сцепление:

Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
Снимаем воздушный фильтр и насвечник;
При помощи свечного ключа вывинчиваем свечу;
Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;
Специальным ключом-съемником откручиваем гайку на сцеплении.

Большинство движущихся деталей бензопилы, имеют правостороннее вращение. Поэтому в гайке на сцеплении предусмотрена левая резьба. Снимать крышку необходимо вращая ключ за часовой стрелкой. Запрещается проводить эту операцию при помощи молотка и зубила – собьете грани!

Снятие гайки сцепления

Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);

Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует обращать внимание на некоторые особенности

Нюансы при монтаже системы сцепления:

На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба
Обратите внимание, какой стороной к двигателю она стоит;
Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки
В противном случае пильная гарнитура не будет смазываться;

Алгоритм и описание процесса разборки

Если необходимо полностью разобрать бензопилу Партнер 350, первое с чего начинается разборка, это чистка пилы при помощи компрессора. Далее, узлы бензопилы снимаются в следующем порядке:

крышка тормоза цепи и пильная гарнитура;
верхняя крышка;
рукоятка пилы;
стартер.

После того как первый этап разборки окончен, повторно чистим бензопилу при помощи компрессора, т. к. уже имеется доступ к воздуховодам, которые в большинстве случаев сильно загрязнены древесной пылью.

На следующем этапе удобно снять корпус воздушного фильтра и карбюратор Партнер 350.

Глушитель можно снять либо сразу после того как снят карбюратор, либо уже после того как снят двигатель. Выпускное окно, тоже закрывается ветошью.

Далее снимаются сцепление и маховик.

Для этого потребуется применить стопор поршня, установив его в свечное отверстие.

После снятия сцепления появляется доступ к масляному насосу, его тоже необходимо снять.

На последнем этапе нужно раскрутить винты двигателя и снять его с корпуса.

Инструкция по снятию маховика с коленчатого вала

Для снятия маховика потребуется использовать специальный съемник, но большинство мастеров используют выколотку из мягкого металла, т. к. с её помощью процесс снятия значительно ускоряется.

Суть заключается в том, что гайка маховика выкручивается до того момента пока не поравняется с плоскостью вала, после чего при помощи молотка и выколотки, установленной на гайку, одним резким ударом, маховик снимается с вала.

Метод немного варварский, но проверенный временем и рекомендован многими мастерами, как самый практичный и надежный.

Виды звезд

В зависимости от класса бензопилы все звездочки разделяют на две группы – профессиональные и бытовые. Первый тип деталей имеют повышенную износостойкость, выполнены из прочных сплавов металла, не подверженного коррозии и механическим повреждениям. Бытовые чаще требуют замены и планового ремонта, при активном использовании инструмента диагностика рекомендуется каждые полгода. По конструктивным особенностям можно выделить следующие виды звездочек:

Сборные. Съемный венец легко откручивается с оси барабана, что упрощает проверку и замену данной детали. Такими звездами оснащены почти все европейские модели бензопил.
Цельные. Они состоят из ступицы и стационарного венца (количество зубьев может быть разным, требуется внимательно читать инструкцию к бензопиле). Из-за заводской запрессовки венец нельзя снять отдельно от ступицы, поэтому при поломке требуется разбирать весь барабан сцепления. Такой механизм обычно встречается на китайских моделях.

Если вы планируете своими силами обслуживать бензопилу, то рекомендуется приобретать инструмент с профессиональным типом ведущей звёздочки. Она должна быть разборная, что удешевляет ремонт и профилактику инструмента.

Что делать, если цепь провисает

Если цепь провисает, есть риск получить травму оператору – ведь пильное полотно может порваться или просто слететь с направляющих звездочек. Конечно, современные бензопилы имеют системы безопасности и аварийной остановки, но не всегда эти системы корректно работают.

Важно не устанавливать на бензопилу цепь с дефектными или поврежденными пильными звеньями, помимо опасности порваться в любой момент, такая цепь будет точить направляющие канавки шины, что приведет к ее перекосу, неровному резу и выходу из строя направляющей шины

Из-за чего цепь может провиснуть во время даже непродолжительной эксплуатации?

Могут быть проблемы с направляющей шиной. Иногда из-за недосмотра оператора или по причине сильного износа резьбы фиксирующих болтов в месте крепления направляющей шины, может возникнуть вибрация, которая и вызывает ослабление натяжки цепи. Необходимо проверить состояние фиксирующих болтов и при необходимости заменить их на новые. Когда болты достаточно подтянуты, таких проблем не возникает.
При достаточно аккуратном обращении с бензопилой со временем любая цепь может износиться. Пытаться отремонтировать ее или собрать из нескольких одну — бесполезное занятие. Если цепная гарнитура растянулась благодаря естественным причинам, то лучше всего будет приобрести новую.
Звездочка стоит с перекосом. Из-за смещения зубьев звездочки может возникнуть провис. В таком случае лучше всего будет обратиться в сервисный центр, для ремонта и настройки положения ведущей звезды. Закрепить ведущую звезду в правильном положении достаточно сложно, ведь придется демонтировать много мелких деталей, снять направляющую шину, а затем собрать все в обратном порядке.
