Замена круга

При выполнении ремонта даже в домашних условиях периодическая смена материалов требует и замены пильного диска. Поменять его несложно, однако все же стоит знать правильную последовательность действий для собственной безопасности.

Начать необходимо с установки защитного пластикового кожуха (при его наличии) в верхнее положение. Для этого боковой вспомогательный болтик откручивают, конструкцию поднимают, и затем крепят ее тем же болтиком, просто в другой позиции.

Далее берут шестигранник, которым откручивается зажимной болт в центре. При этом с обратной стороны пилы необходимо нажать кнопку замкового механизма вала, которая является стопором. Она не дает валу двигаться. Поэтому удерживая ее, можно отжать центральный болт при помощи шестигранника. Затем болт нужно открутить (можно руками), снять боковой стопор (имеет вид широкой шайбы) и потом диск.

Установка выполняется в обратном порядке. Диск надевается на вал, затем ставится стопорная шайба, потом руками вкручивается болт до упора. Для зажатия насадки необходимо нажать кнопку, и, удерживая ее, докрутить до предела центральный болт при помощи шестигранника.

После монтажа пильного диска его можно проверить на прочность небольшим продольным пошатыванием. В случае отсутствия люфта установка выполнена верно, и можно приступать к распилу.

О том, как заточить диск для торцовочной пилы, смотрите в видео ниже.

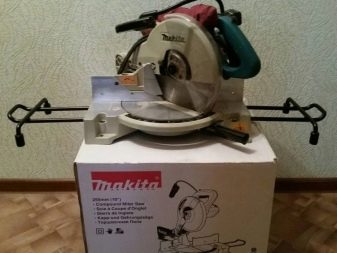

Торцовочная пила Макита

Существует несколько популярных производителей торцовок, одним из которых является Макита. Эта продукция отвечает всем необходимым требованиям покупателей и имеет довольно демократическую цену.

Торцовочные пилы марки Макита бывают:

1. Консольного типа;
2. Стандартные;
3. Комбинированного типа.

Консольный тип

Все пилы имеют сходные основные функции и призваны делать только одно: пилить необходимые материалы. Например, торцовочная пила Макита 1040 — небольшой и очень удобный инструмент, который в то же время является очень мощным. Эта модель рассчитана на очень интенсивное применение. Ее можно использовать для распиливания разных материалов: древесины, пластмассы и мягких металлов. Торцовочная пила развивает большое количество оборотов — около четырех с половиной тысяч в минуту. Для работы этого инструмента необходимо напряжение двести двадцать вольт.

При всех своих качествах этот экземпляр имеет довольно скромный размер и вес около сорока пяти килограммов. Все положительные характеристики марки Макита делают ее очень популярной у тех, кто предпочитает использовать торцовочные пилы ежедневно. Инструмент консольного типа имеет ряд преимуществ перед остальными. Например, при распиле в вертикальной плоскости возможен наклон от нуля до сорока пяти градусов. На пиле установлен блокиратор, который предотвращает случайное включение в неподходящий момент.

https://youtube.com/watch?v=_h3zysWAph8

Стандартные пилы

Модель Макита 2414 используется для резки металла и ПВХ. Для обеспечения безопасной работы инструмента предусмотрена установка ограничителя, который представляет собой небольшой противоискровый экран.

Основными преимущества этой пилы марки Макита являются:

1. Фиксация шпинделя;
2. Дополнительная рукоятка для наиболее удобного перемещения во время работы;
3. Специальный кожух.

Важно учесть технические характеристики:

1. Количество оборотов — около трех с половиной тысяч в минуту;
2. Мощность — 200 Вт;
3. Глубина пропила — при наклоне девяносто градусов около 120 мм;
4. Общий вес инструмента шестнадцать килограмм.

Комбинированные модели

Комбинированные пилы — это тип инструментов, которые соединяют в себе основные характеристики нескольких видов и моделей подобных приборов. Так, комбинированные пилы могут быть разных марок, в том числе марки Макита. Они являются прекрасными образцами инструментов, которые могут пилить как дерево, пластмассу, так и металл.

Инструменты также имеют высокую скорость оборотов в минуту, мощность, а также возможность обеспечить работу с довольно внушительным углом наклона материалов или самой машины.

Я люблю делать различные вещи своими руками. Для подобных целей, конечно, нужен специальный инструмент. Купив марку Макита, торцовки которой являются наиболее качественными и лидируют по отзывам многих покупателей, и испробовав самостоятельно эту вещь, могу сказать, что испытание она прошла успешно и выполняет все поставленные задачи максимально хорошо.

Решил оставить свой отзыв о пиле Макита, которую приобрел не так давно. Этот инструмент отвечает всем необходимым требованиям, которые у меня были. Для того чтобы приобрести Макита торцовку, оказалось совсем необязательно отправляться в дальние путешествия. Все, что необходимо, я нашел в интернете на специальных сайтах магазинов. Марка Макита — это то, что как нельзя лучше сочетает в себе соотношение цены и качества!

Это интересно: Особенности выбора пилы ленточного станка по дереву: делимся опытом

Типы пильных дисков

Все пильные диски разделены на два типа:

1. Монолиты созданы из твердого металла и отличаются резко заточенными зубами. Они популярны благодаря доступной цене, возможности восстановления, то есть повторной заточке. С другой стороны, монолитные изделия изнашиваются быстрее.
2. Диски с твердосплавным диском для ручных циркулярных пил являются более надежными и долговечными, поскольку они оснащены острыми отводами кобальта или карбида вольфрама на зубах. Из-за использования карбидных материалов продукты являются более прочными и надежными, однако, если диски становятся скучными, их будет нелегко восстановить.

Описание

Младшей моделью является торцовочная пила Макита LS 1040, а версия LH 1040 — универсальное оборудование с функциями дисковой и торцевой пилы. Соответственно, стоимость комбинированной торцовочной пилы Makita почти вдвое превышает стоимость модели LS 1040 и составляет порядка 27-28 тыс. руб.

Торцовочная пила Makita LS1040 в работе

На рынке также присутствуют модификации обеих пил, оснащенные флуоресцентной подсветкой рабочего места, что позволяет эффективно пилить в слабо освещенных помещениях. Маркировка таких версий – Makita LH 1040f и LS 1040f.

Достоинства и недостатки торцовочной пилы:

• Инструмент отличается стабильной работой, надежностью, предназначен для долговременной работы.
• Возникающие неисправности зачастую связаны с неграмотной эксплуатацией, некорректными приемами работы, использованием некачественных или затупившихся пильных дисков.
• Из-за неаккуратного использования торцовочной пилы Макита, может нарушиться угол резки, что потребует произвести регулировку угла наклона и угла резки. Для этого можно воспользоваться пошаговыми рекомендациями в заводской инструкции.

Необходимо содержать инструмент в чистоте, тестировать состояние угольных щеток и своевременно выполнять замену одновременно обеих щеток. Все ремонтные работы по устранению каких-либо неисправностей и отказов производитель рекомендует выполнять в специализированных сервисных центрах.

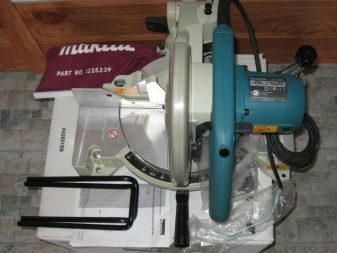

Makita LS 1040

Оснащена электродвигателем 1,65 кВт, который обеспечивает скорость вращения вала 4600 об/мин. Пильный диск – 255 мм. Распиловочный столик изготовлен из литого алюминиевого сплава, оснащен удобной поворотной линейкой.

Торцовочная пила Makita LS1040

Для комфортной работы и содержания в чистоте рабочих поверхностей предусмотрен патрубок для отведения пыли в пылесборный мешок. Электродвигатель имеет двойную защитную изоляцию.

Особенности торцевой пилы Makita:

• Твердосплавный диск эффективно режет ламинат, ДСП, гипсокартон, металлический профиль, пластик.
• Для точной установки угла косого резания предусмотрен функциональный поворотный столик в широком интервале: от -45° до +52°. Есть удобная фиксация на востребованных параметрах углов 22,5° и 45°.
• Благодаря маятниковому механизму, защитный кожух автоматически закрывает диск при подъеме рычага.
• Наличие электронной системы торможения при необходимости позволяет мгновенно остановить пилу.
• Торцовка оснащена системой блокирования диска от непредусмотренного запуска.
• В вертикальной плоскости плита регулируется в пределах от 0° до 45°.

Характеристики

Мощность	1650 Вт
Наружный диаметр	255 мм
Глубина пропила под углом 45	93 мм
Макс. глубина пропила под углом 45	67 мм
Макс. глубина пропила под углом 90	95 мм
Обороты	4600 об/мин
Посадочный диаметр	30 мм
Вес	19,71 кг

Makita LH 1040

Поскольку дисковая торцовочная пила Макита эффективно совмещает функции консольно-торцевой дисковой маятниковой пилы с поворотным столиком и обычной циркулярной пилы, уникальный инструмент является универсальным комбинированным министанком.

Торцовочная пила Makita LH1040

Распиловочный станок оснащен электромотором 1,65 кВт, который обеспечивает 4800 об/мин. Пила имеет небольшие габариты, вес всего 14 кг, что позволяет легко транспортировать распиловочный станок к месту работы. Инструмент оснащен системой плавного пуска, механизмом экстренного торможения. Установлена блокировка от непредвиденного запуска электромотора. Наличие двойной изоляции позволяет работать без заземления оборудования.

Благодаря жесткой конструкции устройства, возможно выполнение аккуратных распилов с высокой точностью. Диаметр пильного диска 260 мм. Вследствие высокой функциональности оборудования, при пилении возможно осуществление поворотов вправо на 52°, наклон влево может быть в пределах 0°-45°. Популярность и высокая востребованность комбинированной торцевой пилы объясняется возможностью рационально выполнять пиление заготовок любой сложности.

Характеристики

Мощность	1650 Вт
Наружный диаметр	260 мм
Глубина пропила под углом 45	93 мм
Макс. глубина пропила под углом 45	91 мм
Макс. глубина пропила под углом 90	130 мм
Обороты	4800 об/мин
Посадочный диаметр	30 мм
Вес	14 кг

Премиальные модели

Модель	Характеристики
	Bosch GCM 8 SJL Professional Профессиональная «торцовка» с отличным набором функций, значительно ускоряющих процесс качественной обработки различных материалов с небольшим сечением. Основные характеристики: мощность — 1,6 кВт, скорость вращения пильного диска — 5500 об/мин, максимальный диаметр диска — 216 мм. Глубина реза при угле 90° — 70 мм. Ширина пропила — 312 мм. Оснащение: протяжка, ограничитель глубины реза, наклон головки влево 47° и вправо на угол 2°, поворот стола влево/вправо — 45°/45°. Функционал: лазерный маркер, двухточечная система пылеудаления, удлинитель рабочего стола и струбцина для фиксации заготовки. Вес — 17,3 кг. Средняя стоимость 32700-39900 руб. Достоинства: Высокая производительность; Отличное качество сборки и конструктивных элементов; Надежность; Хорошие углы; Большая протяжка; Удобные фиксаторы. Недостатком считается сравнительно небольшая мощность и диаметр пильного диска.
	Makita LS 1216 Профессиональная торцовочная пила с отличным функционалом и высоким качеством реза. Мощность — 1,65 кВт, скорость вращения шпинделя — 3200 об/мин, максимальный диаметр диска — 305 мм. Глубина реза при угле 90° — 107 мм. Ширина пропила — 363 мм. Особенности: протяжка с двойными направляющими на линейных шариковых опорах, наклон режущего узла вправо/влево на угол 45°, поворот стола влево 52° вправо — 60°. Функционал: поддержание оборотов под нагрузкой, «плавный пуск», регулировка глубины пропила, патрубок пылеудаления, удлинитель рабочего стола и струбцина для фиксации заготовки. Вес — 26,1 кг. Стоимость в пределах от 44900 до 50700 руб. Достоинства: Длинная протяжка; Отличный набор функций; Высокое качество сборки. Недостатки: Нет лазерного маркера; Нет подсветки рабочего стола; Не самая удачная реализация блокировки направляющих.
	Dewalt DWS 780 Профессиональная модель с большим пильным диском регулировкой числа оборотов. Основные характеристики: мощность — 1,675 кВт, скорость вращения пильного диска 1900-3800 об/мин, максимальный диаметр диска — 305 мм. Глубина реза при угле 90° — 112 мм. Ширина пропила — 349 мм. Оснащение: протяжка, наклон головки влево/вправо на угол 49°, поворот стола влево — 45°, вправо 60°. Функционал: электронная регулировка частоты вращения оснастки, регулировка глубины реза, система пылеудаления, подсветка рабочей зоны, система позиционирования линии пропила XPS, удлинитель рабочего стола и струбцина для фиксации материала. Вес — 24,8 кг. Средняя стоимость 53900-65390 руб. Достоинства: Высокое качество сборки; Система позиционирования; Точный рез под различными углами; Сравнительно низкий уровень шума; Большой диаметр пильного круга. Недостаток — высокая стоимость.

Эксплуатация и обслуживание

В комплектацию пилы производитель всегда включает инструкцию по эксплуатации и последующему обслуживанию инструмента. Если выполнять рекомендации, данные в ней, правильно, то срок эксплуатации будет большим.

Инструкция обычно включает несколько разделов.

• Область применения. Здесь раскрывается предназначение конкретной модели.
• Технические характеристики. Как правило, в этой части указаны все номинальные рабочие параметры устройства: мощность, частота оборотов, диаметр диска, размеры возможных пропилов.
• Устройство торцовочной пилы. В этой части содержится список всех элементов и узлов, входящих в комплектацию Он включает основные детали (стол, диск, электропривод и т. п.) и дополнительные элементы (направляющая, стопор, лазер, лампа подсветки и т. п.).
• Техника безопасности. Раздел включает правила и различные рекомендации по правильной эксплуатации торцовочной пилы.

Техника безопасности включает в себя некоторые подразделы.

• Организация рабочего места. Настройка уровня освещенности и видимости, ликвидация факторов, которые могут нарушить работу инструмента и нанести кому-либо вред (например, наличие маленьких детей или животных).
• Контроль состояния аппарата. Осмотры необходимо проводить перед каждым сеансом, чтобы выявить дефекты рабочих узлов. При выявленных повреждениях защитных или блокирующих систем применять пилу нельзя.
• Электробезопасность. В разделе приведены основные требования при работе с электричеством. В частности – если производится замена какого-либо элемента, питание должно быть выключено.
• Эксплуатационная безопасность. Использование средств защиты во время обработки (очки, маски, наушники или беруши, перчатки или рукавицы).
• Отсутствие украшений. Распущенные волосы и свободно развевающиеся одежды неприемлемы – они могут попасть под диск. Заготовку необходимо тщательно закреплять. Соблюдение определенного режима работы, чтобы не перегружать пилу.
• Безопасность при ремонте.

Рекомендации по эксплуатации. Раздел содержит советы по работе и инструментом.

Раздел рекомендаций по эксплуатации включает в себя некоторые рекомендации:

• Чистка от пыли;
• Установка плавного пуска;
• Настройка угла распила;
• Фиксация заготовки;
• Стабилизация поворотного стола.
• Техническое обслуживание. Здесь можно найти рекомендации по тому, как настроить работу тех или иных деталей, как улучшить работоспособность, заменить или смазать запчасти.
• Гарантийные обязательства производителя.

Обзор торцовочной пилы Makita LS 1040 смотрите в следующем видео.

Инструкция по эксплуатации

Торцовочные пилы Макита требуют соблюдения требований безопасности при работе с электроинструментом. Изготовитель в руководстве пользователя детально поясняет, как избежать поражения электротоком, исключить опасность пожара или других нестандартных ситуаций на рабочем месте.

Устройство торцовочной пилы

Рекомендации по эксплуатации торцовочной пилы:

• В целях личной безопасности необходимо всегда держать рабочее место в чистоте, в рабочей зоне не должны находиться вспомогательные приспособления и регулировочные ключи, посторонние предметы.
• Нет никакой необходимости прилагать какие-либо усилия к пиле – оборудование гораздо эффективнее и безопаснее работает на тех скоростях, для которых оно предназначено.
• Необходимо использовать только рекомендованные производителем пильные диски в соответствии с материалом, который планируется резать.
• При необходимости транспортировки торцовочной пилы Макита, следует воспользоваться рекомендациями изготовителя по переноске инструмента, установке вспомогательной пластины и монтаже пилы на стол, указанными в руководстве пользователя.
• Для успешной работы владельцам необходимо освоить навыки позиционирования торцовочной пилы Makita, фиксации рабочего изделия, в зависимости от вида выполняемых работ.
• При эксплуатации настольной торцовочной пилы Макита LH 1040 следует научиться правильно работать в разных режимах: торцевой пилы: нажимная резка, под углом, резка алюминиевого профиля, составная резка, повторяющиеся длины и т.д.; в режиме пильного станка.

Способы заточки диска для выполнения работ по дереву

Следующие способы гарантируют эффективную и безопасную заточку циркулярных пил.

Болгаркой — пошаговая инструкция

Специальные станки для заточки дисков циркулярных пил имеют высокую стоимость и требуют определенных навыков при эксплуатации, поэтому в качестве эффективной и доступной альтернативы выступают УШМ-машинки, то есть «болгарки».

Для фиксации диска используется специальная гладкая подставка, которая конструируется с учетом того, что зуб должен быть перпендикулярен к диску болгарки и иметь минимальное отклонение от него.

Для заточки с помощью болгарки применяется алгоритм:

1. Болгарка оснащается шлифовальным диском, а затачиваемый диск крепится к площадке.
2. Болгарка удерживается руками или с помощью удерживающего приспособления.
3. Режущая кромка зуба циркулярки обрабатывается болгаркой. При этом выполняется легкое равномерное движение.

Свидетельством о том, что грань получила заточку станет визуальное обновление кромки – она перестанет быть потемневшей.

Запрещается включать болгарку, если диск помещен в зев между зубьями затачиваемого диска.

Напильником

Если в качестве инструмента используется напильник или надфиль, то все мероприятия по заточке аналогичны тем же, что и при использовании УШМ. Кроме того, для соблюдения угла заточки необходим специальный шаблон, который используется в качестве направляющей плоскости между зубом и напильником.

Но при этом работа будет производиться значительно дольше, так как циркулярные пилы используют насадки из твердого сплава.

Специальным станком

Станки для точения резцов циркулярной пилы представляют собой сложные инженерные и технические устройства, которые кроме механизмов оснащаются еще и автоматической электроникой.

Данные станки позволяют выполнять наиболее эффективное восстановление режущих кромок с соблюдением всех нужных конфигураций. Эффективность станков объясняется следующими критериями:

• Возможность автоматизации процесса заточки.
• Сохранение параметров угла заточки для каждого резца.
• Все резцы затачиваются идентично с минимальной погрешностью.
• Возможность полного восстановления и реставрации.

Для заточки на станке, диск пилы помещается в специальный суппорт и закрепляется.

Выбираются параметры заточки, которые обеспечиваются специальными механизмами для наклона затачиваемого диска или наклона заточного диска в станке.

Затачиваемый диск помещается в рабочую зону устройства.

Станок запускается, и заточка производится в автоматическом режиме.

Самодельным станком

Самодельные станки для эффективной работы должны включать следующие составные части:

• УШМ (болгарка) в качестве непосредственного заточного устройства.
• Суппорт для закрепления пильного полотна циркулярной пилы.
• Механизмы для обеспечения наклона суппорта, чтобы регулировать конфигурацию заточки.
• Весь механизм закрепляется на станине, в качестве которой может использоваться швеллер или двутавр.

Процесс работы аналогичен использованию оригинального станка для заточки с единственным отличием – полотно циркулярки подается к рабочей зоне устройства вручную.

Пила торцовочная DEWALT D27111 комбинированная

16050

39

3

00:00:51

04.08.2015

Купить: ????

Идеи и полезные советы от 220 Вольт:
????
????
????
????
????

Перед вами торцовочная пила DeWALT D27111. Она выполнит продольные, и поперечные резы древесины, пластика, ламината и других материалов. Мощность составляет 1500 Вт. Максимальная глубина пропила — 51 мм. Алюминиевый стол устойчив к высоким нагрузкам. Для удобства настройки и экономии времени предусмотрена фиксация основных углов торцевания. Электрический тормоз останавливает двигатель за 5 секунд. А в случае скачков напряжения пила отключится автоматически. Модель оснащена пылеотводом. При необходимости можно подключить пылесос. В комплекте толкатель для подачи заготовок, пильный диск, ключ для дисков, торцевой ключ, защитный кожух и направляющая планка.

Прижимная шайба для циркулярной пилы?

Фланец или прижимная шайба надежно фиксирует диск. На различных моделях пил применяется как отдельный от болта фланец, так и спаянный с ним.

Главная функция прижимной шайбы – равномерно прижимать пилящее полотно к шкиву. Правильно установленная прижимная шайба должна симметрично сидеть на круге.

Основным и главным правилом при замене диска на циркулярной пиле является полное отсоединение инструмента от электропитания. Чтобы случайно не нанести травму зубцами пилы, лучше пользоваться перчатками.

Для замены поврежденных деталей, в частности, защитных приспособле-ний, используйте только оригиналь-ные детали, поскольку детали, не разрешенные к применению произво-дителем, могут привести к нанесению непредсказуемого ущерба.

Работы по техническому обслужива-нию и ремонту, не описанные в на-стоящем разделе, должны выпол-няться только специалистами.

Замена пильного диска

Поскольку пильный диск может сильно нагреться в процессе рабо-ты, прикосновение к нему сразу после выключения станка может привести к ожогу. Дайте пильному диску охладиться. Не очищайте го-рячий пильный диск горючими жидкостями.

Существует опасность порезаться даже о неподвижный пильный диск. Замену пильного диска сле-дует производить в перчатках.

Повернуть поворотную ручку против часовой стрелки до упора и полно-стью вытянуть ее вперед.

При помощи блокировочного рычага узла продольного перемещения за-фиксировать этот узел в переднем положении.

Вращением маховичка перевести пильный диск в самое верхнее поло-жение.

Снять кожух (57).

Отвинтить профилированную вставку (58) стола и снять ее.

Наклонить пильный диск на 45

Рычаг (59) фиксации пильного диска находится на узле ременного привода с левой стороны станка.

Отжать рычаг вверх большим паль-цем. Вручную проворачивать пиль-ный диск до фиксации его вала в не-подвижном положении. При отвинчивании крепежного винта следует удерживать рычаг в нажатом положении.

Вывинтить крепежный винт (60) при помощи торцового шестигранного ключа (обратите внимание – левая резьба!). Удалить крепежный винт (60), снять с вала пильного диска внешний фланец (61) и сам пильный диск. Удалить крепежный винт (60), снять с вала пильного диска внешний фланец (61) и сам пильный диск

Удалить крепежный винт (60), снять с вала пильного диска внешний фланец (61) и сам пильный диск.

10. Очистить контактные поверхности

вала пильного диска,

внешнего фланца (61),

внутреннего фланца (62),

крепежного винта (60).

Не используйте чистящие средства (на-пример, для устранения остатков смо-лы), оказывающие воздействие на эле-менты из легких сплавов, – они могут оказать негативное влияние на проч-ность конструктивных элементов круг-лопильного станка. 11. Установить пильный диск (обратив

внимание на направление враще-ния!). максимально. максимально

максимально

пильных дисков из высокопроиз-водительной быстрорежущей ста-ли (HSS);

пильных дисков с видимыми при-знаками повреждения;

отрезных шлифовальных кругов.

Для установки пильных дисков используйте только оригинальные крепежные детали.

Не применяйте отдельных колец для установки пильных дисков с меньшим размером посадочного отверстия – это может привести к отсоединению диска в процессе работы.

Пильные диски должны устанав-ливаться так, чтобы они враща-лись без биений и не могли отсо-единиться в процессе работы.

12. Надеть внешний фланец (61) (обра-

тив внимание на его центровку). 13. Ввинтить крепежный винт (60) и

Ввинтить крепежный винт (60) и

13. Ввинтить крепежный винт (60) и

крепко затянуть его прилагаемым ин-струментом (обратите внимание – левая резьба!). При этом необходимо большим паль-цем отжать рычаг (59) фиксации пильного диска для удержания вала пильного диска в неподвижном поло-жении. Не удлиняйте инструмент, исполь-зуемый для привинчивания пиль-ного диска

Не удлиняйте инструмент, исполь-зуемый для привинчивания пиль-ного диска.

Техническая поломка возникает в работе любого, даже дорогостоящего оборудования. Но решить ее можно с помощью собственной смекалки, находчивости и мастерства. Слабым местом болгарки является отрезной диск, который часто подвергается поломке из-за зажима. Именно поэтому каждый мастер должен знать, как поменять диск на болгарке.

Замена диска на торцовочной пиле METABO KS 216 M. Хитрость по откручиванию диска.

2142

37

20

00:05:02

18.06.2021

Купил пильный диск DEWALT DT1953. Покажу как заменить его на торцовочной пиле METABO KS 216 M и дам лайфхак как быстро открутить сильно затянутый диск и пилить короткие заготовки.
Тайм коды
0:00 начало
0:32 как открутить диск
1:00 хитрость по откручиванию сильно затянутого диска
3:18 пиление коротких заготовок
Где купил диск ????
Помочь каналу “Сергей Алексенцев” очень просто:
➊ ПОДПИШИСЬ на канал “Сергей Алексенцев” и нажми
➋ ПОСТАВЬ или под этим видео.
➌ Напиши КОММЕНТАРИЙ под этим видео.
➍ ОТПРАВЬ это видео друзьям через СОЦИАЛЬНЫЕ СЕТИ.
➎ ПОСМОТРИ остальные видео на канале “Сергей Алексенцев”.
Каждый пункт делает канал лучше!
СПАСИБО ЗА ПОДДЕРЖКУ!

Я начинающий столяр любитель, применяю в работе как ручной инструмент, так и электро инструмент. В своей столярной мастерской мастерю небольшие изделия из древесины – табуретки, небольшие столы, рамки и другие изделия, рассказываю основы столярного дела, взятые мной из книг и журналов.
Из ручного инструмента пользуюсь стамесками, киянкой, ручной пилой японского типа, рубанками и другими измерительными инструментами. Из электроинструмента работаю погружной пилой с шиной, фрезером и торцовочной пилой. Делаю для работы различные приспособления которые помогают в работе и дают безопасность в труде.

Мои столярные уроки ????
Обзор моего инструмента – ????
Мои работы – ????
Работа ручным инструментом ????
мои приспособы ????

Почти капиталка циркулярки Makita 5704R

Решил за период осень-зима привести в порядок весь свой строительный электроинструмент. На очереди циркулярка Makita 5704R. За ее «спиной» не малый объем обработанного пиломатериала (в основном сосновая доска), в том числе была закреплена вверх «ногами» на столе для роспуска доски вдоль.

Раскидал пилу до последнего винтика с последующей диагностикой и отбраковыванием всех вышедших из строя деталей

Первое, что вызвало внимание – это поведенная стальная станина и самое слабое место данной модели – заклепочные соединения в шарнире изменения угла пила. Станину выстукиваем, правим, заклепки высверливаем и заменяем их на болты с резьбой М8, шляпки болтов и гайки сошлифовываем по толщине примерно до 4мм

Раму, механизмы изменения угла пиления и вылета диска зашкуриваем, обезжириваем и красим в заводской черный цвет. После сушки производим сборку. Теперь в указанных выше узлах я убрал паразитные люфты, пил будет точный, а регулировка с фиксацией четкая. На очереди электро часть, редуктор, алюминиевые кожухи и пластик корпуса пилы.

Вынул из посадочных мест якорь электродвигателя, выработка на коллекторе отсутствует, просто шлифанул наждачкой на 1000 и отполировал ламели пастой в «зеркало». Штатный 608-й подшипник (производство Малайзия) «устал», его заменил на SNR 608.ZZ (Франция), подшипник, который ближе к редуктору оказался еще довольно бодр, его не менял. Продул обмотку статора и корпус электродвигателя сжатым воздухом от древесной пыли, там все ОК. Графитовые щетки имеют еще достаточную длину. Редуктор: оказался сильно изношены подшипник в сборе с корпусом артикул 162220-5 и шпиндель артикул 324110-2 — на этот узел приходится львиная доля динамической нагрузки при пилении.

Вышеуказанные номенклатуры купил новые и поменял. Для замены подшипника в сборе с корпусом и шпинделя с помощью съемника разбираем узел, стягивая косозубую шестерню, усилие большое.

Спрессовал все обратно на новых деталюхах используя молоток и головки на 10, 12, 17. С редуктором все. Алюминиевый кожух пилы и пластиковые детали корпуса отмыл с помощью средства Profoam-1000, щелочи входящие в состав этой химии отлично отмывают древесные смолы.

Собрал все обратно соблюдая чистоту в корпусе редуктора и заложил туда зеленую смазку от Castrol. Заменил возвратную пружину кожуха пильного диска (она прослабла), легонечко смазал все направляющие той же зеленой смазкой. Подтянул зажимной узел регулировки глубины пила. После замены корпуса подшипника выявился один приятный побочный эффект – пропал люфт защитного алюминиевого кожуха, так как он своей проушиной крепится к корпусу подшипника и вращается по нему (на старом пластиковом корпусе была выработка). Отремонтированная пила стала более собранной в руке, никаких люфтов больше нет, шелест от работы щеток по коллектору якоря электродвигателя пропал.

Пила готова т дальше проглатывать кубометры древесины! Любите свой инструмент и добра Вам!

Основные неисправности и их признаки

К типичным неисправностям ручных циркулярок можно отнести следующие ситуации.

1. Пила не включается. Могут быть неисправны сетевой кабель, электрическая вилка, кнопка пуска или электрические щетки.
2. Двигатель инструмента сильно греется. Такие симптомы могут быть следствием межвиткового замыкания (обрыва) в катушках якоря или статора, а также слишком интенсивного режима работы агрегата.
3. Перегревается редуктор аппарата. Перегрев данного узла может происходить из-за выхода из строя подшипника или отсутствия смазки на шестернях.
4. Щетки искрят. Обычно это происходит по причине их чрезмерного износа.
5. Вокруг коллектора двигателя видно горящее кольцо. Если при работе агрегата наблюдается круговая искра вокруг коллектора двигателя, то ее появление может вызвать неисправность обмотки якоря либо засорение пространства между ламелями коллектора графитовой пылью.
6. Агрегат не развивает требуемую мощность. Падение мощности может быть по причине падения напряжения в сети, неисправности обмоток двигателя, износа электрических щеток, неисправности пусковой кнопки.
7. Во время работы агрегата слышен скрежет и другие посторонние звуки. Данные симптомы могут вызваться поломкой зубьев шестерни либо неисправностью подшипников.
8. Двигатель гудит, но агрегат не работает. Возможно, произошло заклинивание в редукторе.
