Конструкция бензопилы
Все бензопилы имеют одинаковую конструкцию, вне зависимости от того, какое устройство, отечественное (Урал, Кедр, Патриот 3816, Карвер — российское производство с китайскими партнерами) или зарубежное (Штиль, Хускварна), например, ремонт бензопилы Патриот 3816 своими руками будет таким же, как и починка зарубежного устройства. Главные комплектующие инструмента:
- Двигатель.
- Топливный бак.
- Стартер.
- Рукоять.
- Шина с цепью.
Общий принцип работы бензопилы прост — мастер резко дергает за шнур, который заводит двигатель, а он в свою очередь, — полотно пилы. Порой, в работе устройства возникают сбои, чтобы устранить их, придется провести демонтаж пилы. Проблемы, которые могут возникнуть с бензопилой:
- Попросту не заводится.
- Заводится, но через время перестает работать.
- Не работает в распиле.
- Падает мощность.
Основные возникающие проблемы связаны с неполадками двигателя (подача топлива, выхлопная система, цилиндро-поршневая система и зажигание), или более мелкие проблемы (проблемы с цепью, смазка, шина, сальник)
Важно рассмотреть каждую проблему более подробно
Если попросту оборвалась цепь, то ее следует заменить на новую. Проблем с решением этой задачи возникнуть не должно. Ремонт же других частей пилы может занимать до нескольких часов.
Как бы банально ни звучало, если бензопила не заводится, то нужно проверить бак на наличие бензина. Если топливо в системе есть, то, возможно, забился сапун, выравнивающий давление при подаче топлива. Сапун можно прочистить при помощи острого шила или иглы. Свечным ключом выворачиваются свечи и прочищаются наждачной бумагой. Можно также провентилировать камеру сгорания. После этих процедур пила должна завестись.
Если пила выключается автоматически, то, скорее всего, неисправен пусковой механизм. Но иногда бывает, что дело не в нем. В этом случае нужно вывернуть свечи и тщательно их осмотреть. Если на них видны следы топлива, то, значит, что неверно отрегулирован карбюратор. Свеча должна быть очищена и помещена обратно, предварительно перекрыв подачу топлива.
Как снять катушку с триммера и извлечь леску
Первоначально, перед тем, как заправить леску в катушку триммера, необходимо ее оттуда извлечь. Катушка или наводка — это устройство, которое находится внутри косильной головки, бобины или барабана. Головки бывают разных видов (в зависимости от производителей), однако принцип замены лески на катушке у всех одинаковый. Первым делом разберемся, как снять головку с инструмента, а также как достать из нее барабан с леской.
Это интересно! Замену оснастки можно производить прямо на инструменте, но если выполняете это впервые, то все же рекомендуется снять головку, и изучить детальный процесс наматывания. После того, как технология будет освоена, выполнять работы по замене можно на триммере мотокосе или бензокосе.
Инструкция, как раскрутить ручную головку на триммере, имеет следующий вид:
- Перевернуть инструмент головкой к верху, и при необходимости очистить ее от загрязнений. Взяться двумя пальцами одной руки за фиксаторы крышки (на косильной головке), которые расположены симметрично друг другу. После легкого их прижима внутрь, демонтировать защитную крышку с барабана
- Далее с вала барабана следует снять катушку для лески. Она посажена на вал без креплений, поэтому демонтируется одной рукой
- Основная часть барабана закреплена при помощи винта, который необходимо выкрутить отверткой с соответствующим наконечником или битой
- Для выкручивания необходимо придерживать основание барабана одной рукой, а второй выполнять вывинчивание отверткой против направления часовой стрелки
- После этого можно приступать к демонтажу. Для этого не нужно тянуть ее со всей силы, а слегка покачивая в стороны, медленно вывести из зацепления с металлическим валом, на который посажен барабан
- При обратной установке следует посадить головку в шлицы четырехгранной формы
Процесс этот не трудный, и как понимаете, демонтировать всю головку не имеет необходимости, если знаете, как выполняется замена. При демонтаже учитывайте такие нюансы:
- Периодически снимать головку рекомендуется, чтобы предотвратить коррозию резьбового соединения. Если никогда не вывинчивать винт, то при необходимости сделать это будет трудно и даже порой невозможно
- Если винт имеет четырехгранную расточку головки, то для выкручивания следует подбирать отвертку или биты подходящего размера, чтобы исключить слизывание граней на головке
- При сборке установки следует обработать резьбовое посадочное место смазочными веществами, например, солидол или машинное масло
- Если грани на винте слизались, то для его вывинчивания можно воспользоваться специальными зажимными щипцами
- Есть барабаны, которые не требуют предварительной разборки. Для их демонтажа следует взяться за него, и вращать в противоположную сторону направления часовой стрелки
Зная, как разобрать барабан, следует продолжить выяснение процесса замены лески триммера. Ниже на видео показан подробный процесс, как открыть катушку триммера и разобрать ее.
https://youtube.com/watch?v=d0I7X1FxQEc%3F
Поршневая группа бензопилы
Размеры цилиндропоршневой группы определяются в первую очередь диаметром поршня, изготовленного из жаропрочного алюминиевого сплава. Вне зависимости от модели ЦПГ бензопилы состоит из цилиндра, поршня, удерживающего пальца и двух фиксаторов.
Зеркало цилиндра бензопилы
С целью повышения компрессии в рабочем агрегате и, как следствие, увеличения мощности, многие производители устанавливают по два поршневых кольца. Изготовленные из специального чугуна компрессионные кольца бензопилы плотно прилегают к цилиндру, в результате чего обеспечивается герметичность камеры сгорания.
Замена поршневой группы в бензопиле или триммере
Ремонт такового уровня должен быть всегда взвешенным. В таких маленьких движках, работающих на завышенных оборотах, подмена 1-го поршня, который прогорел либо заклинил, даёт не длинный итог и по мере надобности нужно поменять всю поршневую группу. Поэтому необходимо продумать, пользоваться ли этой пилой дальше или приобрести новую пилу.
Если это профессиональная модель, то такой ремонт стоит проводить, но если это старая бытовая модель типа Husqvarna 40 и она проработала больше десяти или двенадцати лет, её ремонтировать невыгодно. Установка колец на поршень газонокосилки. Потому как её ремонт обойдётся, столько — же, как и приобретение новой пилы, пускай не Husqvarna, но на PARTNER P350XT CHROME, стоимостью в 165 точно хватит. Причём продаёт такие пилы фирма Husqvarna, поскольку PARTNER, является её дочерней фирмой.
Но если Вы все-таки решили ремонтировать бензопилу или триммер, то вам необходимы оригинальные запчасти, которые стоят не дёшево. При правильной эксплуатации двигателя первый ремонт может наступить не скоро и заменить придётся только поршневое кольцо или кольца, в зависимости от модели. Но если пилу заклинило, то менять необходимо всю поршневую группу – цилиндр, поршень и кольца.
Надо заметить, что бензопилы Хускварна 136/141 имеют приблизительно ресурс 500-600 моточасов, Хускварна 340/350 — 1000-1200 моточасов, профессиональные бензопилы не менее 2000-2500 моточасов, при условии строгого соблюдения инструкции по эксплуатации. На самом деле опираться на эти цифры нельзя, так как реальный ресурс может значительно отличаться как в большую, так и в меньшую сторону. Но примерно можно сказать что полупрофессиональные пилы работают в 3-4 раза дольше любительских, а профессиональные до 10 раз и более.
Смотрите так же
Конечно, ничего нет вечного, но одно дело если вы меняете поршневую группу, после долгих лет эксплуатации и она отработав свои моточасы, полностью себя окупила, а другое дело, что эту пилу заправили например одним бензином, без масла, и её заклинило. Такую пилу приходится ремонтировать, так как все остальные детали нормальные.
В данном видео я покажу как самостоятельно, быстро поменять поршневую на триммере. Менять буду на триммере.

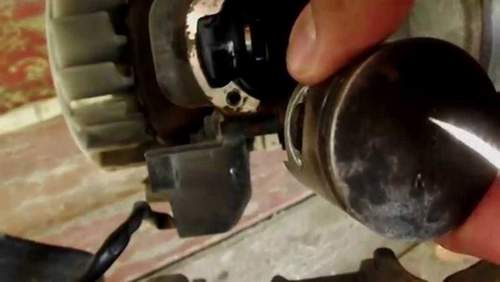

Как правильно ставить поршень
Придонок показывает и рассказывает как правильно устанавливать поршень в цилиндр на скутере и мотоцикле
Многие фирмы специально завышают стоимость запасных частей, чтобы покупались новые модели. На бензопилы и триммеры, например, фирмы Stihl, запчасти имеются в большем ассортименте, нежели на Husqvarna. Поэтому выбирая определённую модель узнавайте как обстоят дела с запчастями.
Алгоритм замены поршневой бензопилы
Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:
После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.
Герметик для фиксации поддона бензопилы
Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.
Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.
В ходе эксплуатации скутера, возникают различные поломки
При этом совсем неважно кто производитель (Япония или Китай). Отличие в том, что один транспорт раньше выходит из строя, а другой с течением времени
Неполадки могут возникать с проводкой, двигателем, ходовой частью. Но, как правило, практически все сталкиваются с заменой ЦПГ. Это сокращение подразумевает термин «цилиндро-поршневая-группа» или как принято говорить в народе «поршневая». Забегая наперед необходимо сказать, что замена поршневой, поршня и колец в отдельности не такая сложная задача, как может показаться на первый взгляд. Стоит также знать, что процесс снятия и замены ЦПГ практически одинаковый на всех скутерах. Поэтому, в статье будет рассмотрены основные моменты. Забегая наперед напомним, что мощность ЦПГ может варьироваться. Рекомендуется устанавливать поршневую такой же мощности, аналогичной стандартной ЦПГ.
Как правильно поставить поршень на скутер
Новый поршень комплектуется пальцем, двумя стопорными кольцами и дополнительными кольцами. Если скутер 2-х тактный, то количество дополнительных колец-2. В 4-х тактных практически всегда устанавливается 3 кольца, одно из которых маслосъёмное. Рассмотрим установку поршня и колец на примере 2-х тактного скутера. Сначала два компрессионных кольца одевают на поршень, в специальные пазы. Далее так называемым «пальцем» соединяем поршень и коленвал, крепеж считается полноценным после установки 2-х стопорных колец с обеих сторон пальца. Кольца должны плотно «сидеть» в предназначенных отверстиях. Помните:стрелочка на поршне должна смотреть в низ, на пол. Выше описанные «процессы» не сложны, если разобраться. Лучше всего посмотреть обучающее видео или ознакомиться с инструкцией по техническому обслуживанию скутера. Тогда уж наверняка не возникнет вопросов на подобие «Как ставить кольца на поршень скутера».
Как Правильно Установить Поршень На Триммер
БензоИнструмент. ЛИКБЕЗ
Поиск в блоге (бесплатное совпадение):
Документов, соответствующих вашему запросу: 9
Все мои попытки выяснить, что это за модель и в какие годы она производилась, оказались тщетными (я буду ОЧЕНЬ благодарен, если вы мне чем-нибудь поможете в этом вопросе). Тем не менее, я могу приблизительно предположить, что это где-то в 60-70-х годах прошлого века. Бензопила использует зажигание CONTACT от BOSCH.
Номер 21554 выбит на картере. Какой это номер, для меня загадка.
На левой стороне пилы находится табличка с надписью.
Какая информация на нем указана для меня. темный лес :-))).
Я частично разобрал бензопилу (для очистки и оценки состояния деталей). Я также заменил наконечник свечи зажигания (он треснул все) и установил выключатель зажигания (он отсутствовал на момент покупки пилы). Эта информация, как известно, не является оригинальной :-))). И еще один минус. отсутствие крышки нефтебазы. (На фото все отмечено стрелками).
Карбюраторная заслонка привода.
На пиле есть цепь. TAKASAGO (я никогда не слышал об этом, но об этом свидетельствует надпись на режущем зубе).
бензопила DOLMAR. Примерно три или четыре месяца назад у меня была эта копия в моих руках бензопилы Dolmar.
Разборка. сборка бензопилы STIHL MS180. Удовлетворение заявки: 21,43% Фрагменты текста сообщения. Разборка. сборка бензопилы STIHL MS180. Демонтажные бензопилы STIHL MS180. сборочный бензопилы STIHL MS180.
бензопила ПАРТНЕР 352.
Замена поршневой группы бензопилой или триммером
Ремонт на этом уровне всегда должен быть сбалансированным. В таких небольших, высокоскоростных двигателях замена одного сгоревшего или застрявшего поршня не дает длительного результата, и, если необходимо, необходимо заменить всю поршневую группу. Поэтому вам необходимо решить, стоит ли продолжать использовать эту пилу или купить новую пилу.
Если это профессиональная модель, то такой ремонт следует проводить, но если это старая модель домашнего хозяйства, такая как Husqvarna 40, и она работала более десяти или двенадцати лет, ремонтировать ее невыгодно. Так как его ремонт будет стоить столько же, сколько и покупка новой пилы, пусть не Husqvarna, а на PARTNER P350XT CHROME, стоимость 165, конечно, вполне достаточна. Кроме того, Husqvarna продает такие пилы, так как PARTNER является ее дочерней компанией.
Но если вы все-таки решили отремонтировать бензопилу или триммер, то вам нужны оригинальные запчасти, которые недешевы. Если двигатель работает нормально, первый ремонт может произойти не скоро, и заменить только поршневые кольца или кольца, в зависимости от модели. Но если пила застряла, нужно поменять всю группу поршней. цилиндр, поршень и кольца.
Следует отметить, что бензопилы Husqvarna 136/141 имеют срок службы примерно 500-600 часов, Husqvarna 340/350. 1000-1200 часов, профессиональные бензопилы не менее 2000-2500 часов при условии строгого соблюдения инструкции по эксплуатации. На самом деле на эти цифры нельзя полагаться, так как реальный ресурс может существенно различаться как вверх, так и вниз. Но можно грубо сказать, что полупрофессиональные пилы работают в 3-4 раза дольше, чем любительские, а профессиональные. до 10 и более раз.
Устройство и принцип работы
Масляная помпа устанавливается на боковой поверхности картера мотора поближе к шестерне привода цепного инструмента. Насос представляет собой пластмассовый либо железный корпус, снутри которого размещен цилиндр с плунжером.
Вращение передается от ведущей шестерни цепи либо конкретно от носка коленчатого вала мотора. Если употребляется передача от звездочки, то насос работает только во время движения цепи. На холостом ходу масло на трущиеся поверхности не подается. Если привод помпы установлен на коленчатый вал, то смазка подается безпрерывно, вне зависимости от частоты вращения.
При работе мотора часть вращающего момента передается на плунжер, который представляет собой металлической стержень. Часть детали, установленная снутри цилиндра, имеет фрезерованную лыску. На корпусе цилиндра выполнены два отверстия, служащие для забора масла из бачка и следующего нагнетания в канал. Также на теле плунжера имеется скошенная канавка, которая контактирует с недвижным штифтом на картере. За счет взаимодействия узлов обеспечивается поступательное движение плунжера.
В устройство плунжера заходит приводная шестерня, сделанная из металла либо пластика. В конструкции привода одна из шестерен сделана из мягенького материала. При заклинивании узла зубья срезаются, предохраняя другой элемент от повреждений.
При вращении детали происходит попеременное перекрытие отверстий на стене цилиндра. При всем этом появляются колебания давления. За счет понижения давления происходит забор порции масла в полость цилиндра, которое позже выталкивается в смазочную магистраль. Так как частота вращения коленчатого вала составляет 5-12 тыс. Об./мин., то пульсации потока смазки сглаживаются, подача становится непрерывной.
В проф пилах применяется насос с регулируемой подачей, который отличается формой зубьев приводной шестерни и дополнительной поджимной пружиной. Конструкция позволяет изменять величину хода плунжера в цилиндре.
READ Бензопила Глохнет На Горячую
Причина отсутствия искры может заключаться и в неисправном модуле зажигания либо нарушении зазора меж ним и магнитопроводом маховика. Он должен приравниваться 0.2 мм. Нарушение зазора становится в особенности возможным, если перед этим выполнялась разборка пилы со съемом маховика и модуля зажигания. Зазор выставляют при помощи прокладки шириной 0.2 мм, помещенной меж бобышкой маховика и модулем зажигания. Неисправный модуль зажигания необходимо поменять.
Проверив таким макаром систему зажигания и не найдя неисправность, можно перебегать к системе подачи топливной консистенции.
Система подачи топлива
. Если осмотром свечи было установлено, что топливо не поступает в цилиндр, нужно рассмотреть все возможные причины этого. Это может быть:
- Не поступление топлива из бака из-за забитого отверстия в его крышке (сапуна), при этом в баке создается вакуум, препятствующий вытеканию топлива;
- Загрязненность топливного фильтра, установленного в баке;
- Не поступление или недостаточное поступление топливной смеси из карбюратора в цилиндр.
Для диагностики двух первых причин достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течет полной струей, сапун и фильтр можно не проверять, если не течет или течет слабо, можно считать, что причина неисправности найдена. Сапун чистится иглой. Топливный фильтр извлекается через заливное отверстие опорожненного топливного бака, проволочным крючком, вместе с всасывающим шлангом, от которого фильтр отсоединяется и чистится или заменяется новым. Производители бензопил рекомендуют менять топливный фильтр каждые три месяца.
Алгоритм определения неисправности
Причиной отказа пилы или ухудшения его производительности может быть:
- забитый сапун крышки топливного бака;
- подсос воздуха карбюратором из-за разрушения прокладки или ослабления резьбового крепежа;
- механическое заедание съемного пильного оборудования и другие мелкие дефекты.
Прежде чем начать разборку следует убедиться в необходимости более объемного ремонта.
Самостоятельно собрать новую бензопилу после ремонта с изначальным качеством, скорее всего не удастся. В конструкции современных бензопил часто используются прессовые посадки сопряженных деталей, обладающие минимальной ремонтопригодностью.
Даже частичный разбор бензопилы с помощью подручного инструмента может привести к нежелательным последствиям. В большинстве случаев, для устранения неисправности можно ограничиться демонтажем отдельного узла или системы.
В этот список входит:
- шатунно-поршневая группа;
- карбюратор;
- механизм сцепления;
- звездочка привода пильной цепи.
Причины неполадок поршневой бензопилы
Существует масса причин выхода из строя ЦПГ, которые принято разделять на две основные категории: естественный износ и искусственные неисправности. К первому виду неполадок, как видно из названия, относится физический износ трущихся деталей поршневой группы. Вторая категория более обширная и подразумевает под собой:
Элементы поршневой бензопилы
- сильный перегрев ДВС и, как следствие, появление термических задиров на поверхности поршня;
- облом нижней части поршня (юбки) ввиду длительности работы бензопилы на предельных оборотах;
- попадание в камеру сгорания инородных частиц и возникновение механических повреждений ЦПГ;
- облом компрессионного (поршневого) кольца из-за сильного износа или превышения допустимых оборотов пилы;
- несоответствие рекомендованных порций бензина и масла при приготовлении топливной смеси.
Изношенный поршень бензопилы
Специалисты не рекомендуют разбирать ЦПГ без особых на то причин. Однако если инструмент существенно потерял мощность, возник металлический звон в ДВС или при рывках стартером коленчатый вал не проворачивается, следует произвести диагностику поршневой бензопилы. В первую очередь для выявления неполадок мотора необходимо замерить компрессию в цилиндре. При существенном её отклонении от рекомендованных производителем значений можно смело утверждать, что на поверхности цилиндра или поршня имеются царапины, выработка, задиры. Именно падение компрессии является основанием для полной разборки и ремонта поршневой группы бензопилы.
Для оперативной диагностики ЦПГ на предмет поломки компрессионного кольца бензопилы или задиров в цилиндре профессионалы советуют снять глушитель и через выпускное окно оценить их состояние.
Когда нужна замена поршня
Причин, по которым поршень необходимо заменить, как впрочем, и полностью поршневую, может быть достаточно много, но все их можно разделить на естественные и появившиеся в результате неправильной эксплуатации. Естественные, это износ образовавшийся из-за продолжительной эксплуатации бензопилы Штиль 180. Искусственных гораздо больше, например:
перегрев двигателя и появление тепловых задиров;
- попадания в цилиндр инородного тела и появление механических задиров;
- облом поршневого кольца в результате превышения максимальных оборотов двигателя;
- облом юбки поршня из-за превышения оборотов;
- использование некачественного топлива, в результате чего поршневая группа бензопилы изнашивается со стороны впускного канала в цилиндре;
- эксплуатация бензопилы Штиль с загрязненным топливным фильтром, в результате чего снижается процент масла в топливной смеси;
Проводить диагностику ЦПГ необходимо в том случае если Штиль мс 180 резко потерял мощность или не заводится, при этом стартер инструмента не проворачивается. В случае если стартер проворачивается, но пила не запускается, при этом есть искра и топливо в цилиндр поступает исправно, необходимо измерить компрессию в двигателе.
9.5 – 11 Атм. считается нормальным показателем, при котором бензопила Штиль исправно запускается и выдает максимальную мощность, если компрессия ниже, есть вероятность того, что на цилиндропоршневой группе имеются задиры, либо её износ достаточно велик. В любом случае при пониженной компрессии, для дальнейшей диагностики, необходимо полностью разбирать пилу.
Определить наличие задиров на поршне, а также облом поршневого кольца, можно если снять глушитель и провести визуальный осмотр видимой части поршневой, при этом кольца на упругость можно проверить, надавив на них небольшой отверткой. На рабочих кольцах будет наблюдаться небольшое хождение, дефектное или зажатое поршневое кольцо ходить не будет.
