Диагностика бензопилы Партнер 350
Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.
Проверка искры
Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:
- дефектная свеча (устраняется только заменой на заведомо исправную);
- обрыв проводов в системе;
- неисправность кнопки управления зажиганием;
- дефектная катушка зажигания;
- отсутствие зазора между катушкой и маховиком;
- обрыв шпонки между коленчатым валом и маховиком.
Проверка топлива
Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:
- износ ЦПГ;
- тепловые задиры цилиндра или поршня;
- задиры по причине попадания в ЦПГ инородного тела.
Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.
Диагностика подшипников
Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.
Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.
Как заменить сальник на бензопиле How to replace the oil seal on the chainsaw
stihl, shtil, MS180, штиль, бензопила/пуск бензопилы штиль
180 видео.
В случае если шестерня в обычном состоянии, длится разборка пилы, для этого с амортизаторов вынимаются штопора, раскручивается задняя ручка и отсоединяется тяга управления дроссельной заслонкой, после этого блок рукояток снимается с амортизаторов с помощью сильной шлицевой отвертки.
Снять ручки нужно для обеспечения доступа к днищу в месте установки масляного насоса.
На следующем этапе масляный шланг, идущий от масляного бака, вынимается из посадочного места на корпусе и магистраль проверяется на засор при помощи подачи воздуха через масляный шланг в корпус маслобака. При обнаружении засора его необходимо прочистить, если сделать это невозможно неисправный шланг необходимо заменить.
Далее масляный насос, вынимается из корпуса бензопилы Штиль 180 и промывается в бензине.
Как правило, масляные насосы штиль редко приходят в негодность и требуют замены. В основном, причина отсутствия подачи масла в засоре, поэтому промыв и проверив шестеренку насоса на прокручивание, можно быть уверенным, что после обратной сборки бензопилы Штиль 180 проблемы с подачей масла исчезнут.
После ремонта, сборку бензопилы Stihl 180 проводим в обратной последовательности. Важным моментом является герметизация масляного шланга в месте установки, в посадочное место на корпусе. Замена сальника коленвала, ремонт бензопилы очень роспространеоная болезнь полители. Необходимо промыть шланг и отверстие для его установки бензином, после чего продуть сжатым воздухом до полного высыхания и обмазать уплотнительным маслостойким герметиком, после чего установить на место.

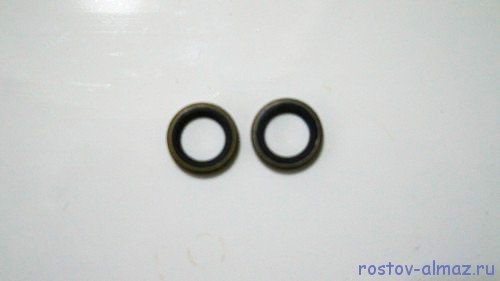

Как выглядит и где установлен
В качестве материала изготовления применяется фторкаучук или силикон. Раньше, в качестве заднего сальника использовалась сальниковая набивка, однако она имеет способность пропускать масло при работе двигателя на высоких оборотах. Форма сальников круглая, а вышеуказанные материалы, из которых они изготовлены, позволяют не терять эластичность в широком диапазоне температур. Диаметр сальника должен быть таким, чтобы со всех сторон плотно прилегал к поверхностям.
Также, сальники могут устанавливаться на распределительные валы, если таковые приводятся в движение посредством ремня. Обычно сальник распредвала имеет одинаковый размер с передним сальником коленчатого вала.
Немаловажно, при покупке новых сальников, выбирать качественных производителей, а также соблюдать следующие моменты:
- наличие пружинки внутри сальника;
- на кромке должны быть насечки, они называются “маслосгонными”, а также защищают от попадания пыли на ту самую кромку;
- насечки на сальнике должны быть направлены в сторону вращения вала.
Неисправность неопределенной категории
В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.
Бензопила не развивает полной мощности
Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.
Разгерметизация карбюратора и засор форсунки
Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.
Бензопила не держит холостые обороты
Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.
О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:
Если карбюратор отстроен как часы, то необходимо проверить:
- Топливную систему. Начать логичнее с топливного насоса.
- Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.
Бензопила теряет мощность под нагрузкой
Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:
- В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
- В забитом топливном фильтре.
- В плохо работающем топливном насосе.
Когда нужна замена поршня
Обстоятельств, по которым поршень нужно поменять, как вобщем, и на сто процентов поршневую, вам понравятся много, однако нашему клиенту остается их делят на естественные и показавшиеся по завершении неверной эксплуатации. Естественные, это износ образовавшийся по причине длительной эксплуатации бензопилы Штиль 180. Искусственных еще не просто, к примеру:
- перегрев мотора и возникновение термических задиров;
Проводить диагностику ЦПГ нужно тогда если Штиль мс 180 резко растерял мощность по другому не заводится, при всем этом стартер инструмента не проворачивается. Если проход если стартер проворачивается, увы пила не запускается, при всем этом есть искра и горючее в цилиндр поступает исправно, нужно измерить компрессию в движке.
При возникновении подозрения на задачи с ЦПГ, лучше обратиться в авторизованный производителем сервисный центр, т. к. исключительно в нем бывают вариации без полного разбора точно диагностировать неисправность и если необходимо провести высококачественный ремонт.
9.5 – 11 Атм. считается обычным показателем, когда бензопила Штиль исправно запускается и выдает наивысшую мощность, если компрессия ниже, бывают возможность того, что на цилиндропоршневой группе имеются забияки, или её износ довольно велик. При любых обстоятельствах при пониженной компрессии, для предстоящей диагностики, нужно вполне разбирать пилу.
Найти наличие задиров на поршне, также облом поршневого кольца, можно если снять глушитель и провести зрительный осмотр видимой части поршневой, при всем этом кольца на упругость есть вариант проверить, надавив у них маленький отверткой. На рабочих кольцах будет наблюдаться маленькое хождение, дефектное или зажатое поршневое кольцо ходить не будет.
Что такое сальник коленчатого вала и как он устроен
В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.
Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.
На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.

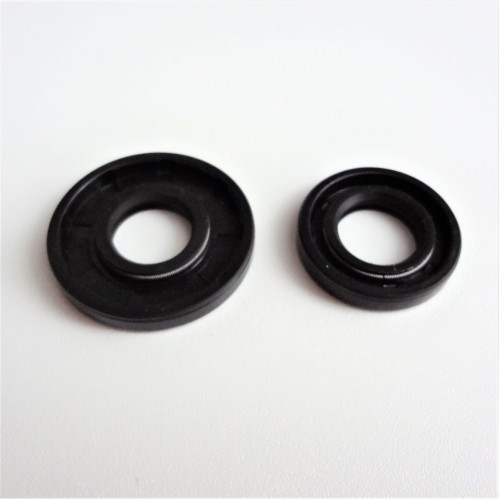

Как выглядит
Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева, который возникает при трении. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.
Принцип работы сальника коленчатого вала
Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.
Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.
Где установлен
Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из блока наружу. На разных автомобилях и моделях ДВС это место может отличаться. Так, на классических заднеприводных ВАЗах, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а механизм ГРМ чаще ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.
Виды сальников коленчатых валов
Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:
- с металлической наружной поверхностью (вариант а);
- с гладкой поверхностью (вариант б);
- с рифленой поверхностью (в);
- с гидродинамическим эффектом (г).
Виды сальников
Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).
Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:
- на внутреннюю плоскость наносятся специальные насечки небольшой глубины с направлением вращения;
- высокие обороты коленвала закручивают масло в районе внутренней плоскости статично закрепленного сальника, поток масла попадает на внутренние насечки и получает направление движения от него;
- подобные процессы улучшают эффективность сальниковых узлов.
С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.
Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».
Причины износа сальника коленчатого вала
Качественный сальник коленвала от надежного производителя служит в среднем 100 тысяч километров пробега. Однако стоит учитывать, что задний и передний уплотнитель имеют разные размеры, следовательно, причины и скорость их износа различна. По следующим причинам сальники могут дать течь:
- В случае несвоевременной замене моторного масла в места установки сальника проникают различные инородные включения. Они могут оставлять незначительные механические повреждения на поверхности материала, тем самым сокращать срок его возможной службы
- Несмотря на то, что сальник выполняется из термостойкого материала, постоянные перегревы мотора приводят к потере его герметических свойств
- Если изделие было выполнено из некачественного материала, неспособного справляться со своими функциональными обязанностями на протяжении всего заявленного ресурса
- Проблемы с силовым агрегатом машины могут также накладывать свой отпечаток на продолжительности функционирования уплотнителей. Рост давления картерных газов, биение коленчатого вала, приводят к деформации сальника и выдавливают его из своего посадочного места
- Качество и корректность монтажа новых резиновых элементов также существенно влияет на их ресурс. Причина протекания масла становится очевидной, если во время замены сальника коленвала произошло нарушение его положения или деформация

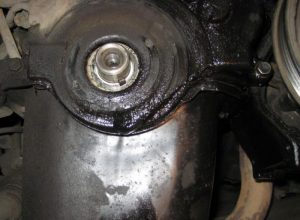

Владельцы отечественных автомобилей не раз могли заметить, что передний сальник дает течь уже спустя 30 тысяч км пробега. Причем масло начинает протекать без ведомых на то причин. Для точного определения проблемного места, которое дает течь, следует снять небольшое количество вытекающего смазывателя и поместить его в жидкость.
Дальше необходимо визуально осмотреть оба сальника, и постараться обнаружить на одном, или сразу на обоих, место подтека
Также важно проверить прокладку маслонасоса, в силу того, что эти резинотехнические элементы располагаются рядом, часто подтек масла через прокладку воспринимается, как пробой одного из сальников
Распространенные поломки STIHL 180
К распространенным неисправностям на бензопиле STIHL можно отнести:
- Обрыв шнура стартера;
- Износ ведущей звездочки;
- Протечки в системе подачи масла для смазки цепи;
- Износ червячной шестерни маслонасоса;
- Подсос воздуха через сальники в картер двигателя;
- Отсутствие искры на свече зажигания;
- Отсутствие подачи топлива при неисправностях в карбюраторе (на них мы не будем останавливаться, так как ремонт и регулировка карбюратора бензопилы, вопрос достаточно широкий и будет рассмотрен в отдельной статье);
- Обламывание проушины посадочного места под рычаг управления двигателем.
Теперь рассмотрим неисправности подробнее и начнем с ремонта масляного насоса.
Топливная система
Неисправности топливной системы также довольно часто становятся основной причиной, не позволяющей бензопиле работать максимально эффективно. В первую очередь необходимо проверить качество топливной смеси.
Течет бензин из бензопилы
Если на корпусе бензопилы периодически появляются бензиновые капли, то необходимо проверить герметичность топливного бака. Со временем, он может рассохнуться. Или же прокладка «задубела» и она уже не может выполнять свою прямую функцию.
Если появились полноценные бензиновые ручейки, то велика вероятность, что придется менять лопнувший шланг, соединяющий карбюратор и топливный бак.
Не поступает бензин в цилиндр бензопилы
Причин, по которым топливная смесь перестала поступать в цилиндр несколько:
- Воздушный фильтр засорился.
- Настройки работы карбюратора слетели.
- Мембрана карбюратора перестала быть целостной.
- Каналы, по которым транспортируется бензин, засорились.
Бензопила не держит холостые обороты
В этом случае следует начать искать неисправность с фильтрующих элементов. В большинстве своем, именно из-за снижения пропускной способности воздушного и бензинового фильтров обороты на холостом ходу начинают «плавать».
Если с фильтрами все в порядке, то необходимо проверить составляющие бензопроводной системы, а также удостовериться в отсутствии самопроизвольного изменения настроек карбюратора.
Замена поршневой группы
При необходимости замены цилиндра и поршня бензопилы Партнер 350 её необходимо разобрать по алгоритму, описанному выше. Поршень закреплен в верхней точке шатуна коленчатого вала при помощи поршневого пальца. Между пальцем и шатуном установлен сепаратор с роликовыми подшипниками.
Для замены поршня и цилиндра, необходимо вынуть поршень из цилиндра и снять его с коленчатого вала, для этого с одной стороны поршня при помощи кусачек и небольшой отвертки, вынимается стопор поршневого пальца.
Затем с противоположной стороны его выдавливают при помощи отвертки небольшого размера. Если палец выходит туго, его можно потихоньку выбить при помощи молотка и выколотки, подходящей по размеру, но меньшей, чем диаметр посадочного отверстия пальца поршня.
Для проверки правильности установки необходимо взять коленчатый вал с установленным на него поршнем таким образом, чтобы вал, на который устанавливается маховик был в левой руке, при этом стрелка должна смотреть от вас.
После того как новый поршень смонтирован на коленчатый вал, на него устанавливается кольцо, после чего поршень вставляется в цилиндр, при этом детали должны быть смазаны моторным маслом, что позволит не сломать кольцо и облегчить процесс. Далее, устанавливается картер.
Мастера сервисных центров использую алгоритм замены поршневой группы, который позволяет провести работу без полной разборки бензопилы Партнер 350. Как происходит такая замена можно посмотреть на видео.
Основные неисправности
Бензопила должна использоваться согласно инструкции по эксплуатации, тогда она прослужит долго и не будет выходить из строя. Все возможные неисправности бензопилы Штиль допустимо выявить и устранить самостоятельно. Рассмотрим основные неполадки, которые могут возникнуть в узлах и конструкции прибора, и как осуществляется ремонт бензопилы Штиль 180 своими руками.
Заливает свечу
Если вы заметили, что заливает свечу на бензопиле Штиль, то возможно неисправность возникла в топливной системе. Двигатель должен работать на смеси бензина и масла. Если смесь бедная, то происходит снижение мощности, перегревается цилинд и изнашиваются системы пилы. Мокрая свеча на бензопиле Stihl бывает вследствие диспропорции топливной смеси. Недостаток воздуха в смеси препятствует правильному сгоранию эмульсии.
Замасливание свечи вызывает также использование масла для 4-тактных двигателей, износ поршней. Если возникла такая неисправность, надо снять крышку бензобака и отрегулировать подачу топлива. Следует привести в исправное состояние воздухозаборник. Засорившийся фильтр надо продуть воздухом, а лучше его заменить. Каким образом можно очистить фильтры, описывается в инструкции по эксплуатации бензопилы.
Ремонт и настройка карбюратора
Регулировка карбюратора осуществляется на прогретом моторе. Если двигатель не удается настроить, то причиной излишка бензина в смеси может стать зависание карбюратора. Чтобы снять деталь, надо раскрутить гайки крепления, отсоединить зажигание и тягу от рычага управления мотором. Потом снимают рычаг. Затем вы сможете снять фильтр и карбюратор.
Глушитель зафиксирован двумя гайками. Нужно их раскрутить и потянуть глушитель к себе. Затем раскручивают винты катушки и демонтируют ее. У пилы Штиль карбюратор имеет 1 винт настройки холостого хода. Если нарушена частота вращения холостого хода, то нужен ремонт карбюратора. Это сложный процесс, его трудно выполнить самому. Следует обратиться в ремонтную мастерскую.
Как снять сальник коленвала бензопилы Штиль?
Вне зависимости от марки бензопилы или ее конструкции, снятие сальников выполняется по аналогичной технологии. Когда вы добрались до сломанной детали, аккуратно снимайте сальник. Делается это несколькими способами:
- При помощи специального съемника, но следите чтобы масло не вышло с картера;
- Более дешевый и простой способ — выковырять сальник с паза острым предметом;
- Если деталь сидит намертво и ее размер достаточный, можно пойти старым проверенным способом — ввинтить в сальник саморез и выдернуть его плоскогубцами.
Старый сальник не обязательно беречь при демонтаже, но главное не повредите другие детали бензопилы. Если речь идет о фирменных бензопилах Штиль, то работу лучше выполнять в специализированных сервисах. Также сальник покупать лучше оригинальный, практика показывает, что дешевые аналоги быстро начинают подтекать.
Надевается новый сальник достаточно просто, в посадочное отверстие его нужно запрессовать съемником или другим предметом. Главное чтобы он вошел ровно и не торчал. Также делать все нужно аккуратно, так как резиновая деталь легко повреждается. Размеры сальников бензопилы могут указываться в старом образце, либо их легко подобрать по модели вашей бензопилы. Как видим, замена не вызывает никакой сложности, аналогично проводиться с другими сальниками.
Ремонт системы подачи топлива
Топливо не может попасть в цилиндр по следующим причинам:
Загрязнение топливного фильтра. Снимите топливный шланг и проверьте на утечки топлива. Если струя слабая, вам может потребоваться очистить фильтр. Он удаляется через заливное отверстие топливного бака и очищается, в случае сильного загрязнения заменяется новым
В качестве меры предосторожности рекомендуется заменять топливный фильтр каждые три месяца.
Забитая дыхательная трубка (отверстия в крышке топливного бака). Также проверьте, отсоединив шланг, на случай засорения иглой.
Недостаток или недостаточное количество топлива
Причин неисправности может быть несколько. Первая причина. засоренный воздушный фильтр. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком богатой топливной смеси двигатель нарушается. Загрязненный фильтр осторожно снимается, очищается и промывается водой, затем высушивается и заменяется.
Другая причина. неправильное регулирование выбросов углерода. Регулировка осуществляется тремя винтами.
Своевременная замена топливного фильтра обеспечивает полную подачу топлива
Топливный шланг и привод воздуходувки должны плотно прилегать к клапану.
Трос рычага управления дроссельной заслонкой должен быть на месте
Вы должны использовать инструкции при работе, иначе вы можете только сделать это хуже.
И последняя причина. это нарушение целостности мембраны или засорение каналов карбюратора.
Чтобы отремонтировать карбюратор самостоятельно, нужно прочитать все его детали
Все детали должны быть чистыми, сухими и неповрежденными.
